模拟电子技术基础期末试题(西安交大)

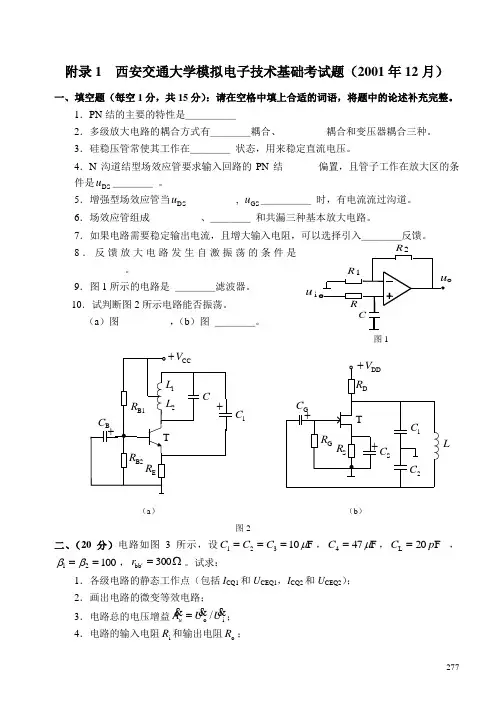

277RR21uiou CR 附录1 西安交通大学模拟电子技术基础考试题（2001年12月）一、填空题（每空1分，共15分）：请在空格中填上合适的词语，将题中的论述补充完整。

1．PN 结的主要的特性是＿＿＿＿＿2．多级放大电路的耦合方式有＿＿＿＿耦合、________ 耦合和变压器耦合三种。

3．硅稳压管常使其工作在＿＿＿＿ 状态，用来稳定直流电压。

4．N 沟道结型场效应管要求输入回路的PN 结_______偏置，且管子工作在放大区的条件是DS u ＿＿＿＿ 。

5．增强型场效应管当DS u _________ , GS u ＿＿＿＿＿ 时，有电流流过沟道。

6．场效应管组成_________ 、＿＿＿＿ 和共漏三种基本放大电路。

7．如果电路需要稳定输出电流，且增大输入电阻，可以选择引入＿＿＿＿反馈。

8．反馈放大电路发生自激振荡的条件是________ 。

9．图1所示的电路是 ＿＿＿＿滤波器。

10．试判断图2所示电路能否振荡。

（a ）图 _________，（b ）图 ＿＿＿＿。

图1（a ） （b ）图2二、（20分）电路如图3所示，设F 10321μ===C C C ，F 474μ=C ，F 20L p C = ，10021==ββ，Ω='300b b r 。

试求：1．各级电路的静态工作点（包括I CQ1和U CEQ1，I CQ2和U CEQ2）； 2．画出电路的微变等效电路；3．电路总的电压增益io /U U A u =； 4．电路的输入电阻i R 和输出电阻o R ；L1C2785．近似估算电路的下限截止频率L f 和上限截止频率H f ；6．现有一个μF 100的电容器，你将替换C 1～C 4中哪个电容，就能明显改善电路的低频特性。

图3三、（6分）电路如图4所示，如果电路需要引入反馈来稳定输出的电压，则反馈支路应加在电路的什么位置（指A 、B 、C 、D 、E 、F 、G 点）哪两个点之间，回答在答题纸上。

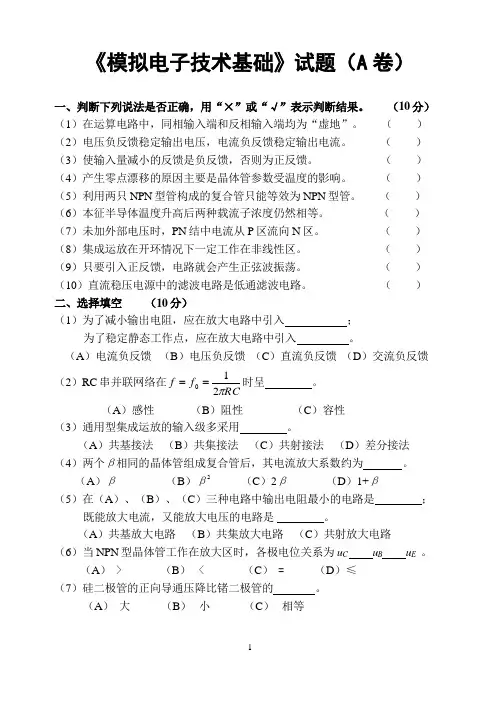

《模拟电子技术基础》试题（A 卷）一、判断下列说法是否正确，用“×”或“√”表示判断结果。

（10分） （1）在运算电路中，同相输入端和反相输入端均为“虚地”。

（ ） （2）电压负反馈稳定输出电压，电流负反馈稳定输出电流。

（ ） （3）使输入量减小的反馈是负反馈，否则为正反馈。

（ ） （4）产生零点漂移的原因主要是晶体管参数受温度的影响。

（ ） （5）利用两只NPN 型管构成的复合管只能等效为NPN 型管。

（ ） （6）本征半导体温度升高后两种载流子浓度仍然相等。

（ ） （7）未加外部电压时，PN 结中电流从P 区流向N 区。

（ ） （8）集成运放在开环情况下一定工作在非线性区。

（ ） （9）只要引入正反馈，电路就会产生正弦波振荡。

（ ） （10）直流稳压电源中的滤波电路是低通滤波电路。

（ ） 二、选择填空 （10分）（1）为了减小输出电阻，应在放大电路中引入 ； 为了稳定静态工作点，应在放大电路中引入 。

（A ）电流负反馈 （B ）电压负反馈 （C ）直流负反馈 （D ）交流负反馈 （2）RC 串并联网络在RCf f π210==时呈 。

（A ）感性 （B ）阻性 （C ）容性 （3）通用型集成运放的输入级多采用 。

（A ）共基接法 （B ）共集接法 （C ）共射接法 （D ）差分接法 （4）两个β相同的晶体管组成复合管后，其电流放大系数约为 。

（A ）β （B ）β2 （C ）2β （D ）1+β（5）在（A ）、（B ）、（C ）三种电路中输出电阻最小的电路是 ； 既能放大电流，又能放大电压的电路是 。

（A ）共基放大电路 （B ）共集放大电路 （C ）共射放大电路 （6）当NPN 型晶体管工作在放大区时，各极电位关系为u C u B u E 。

（A ） > （B ） < （C ） = （D ）≤ （7）硅二极管的正向导通压降比锗二极管的 。

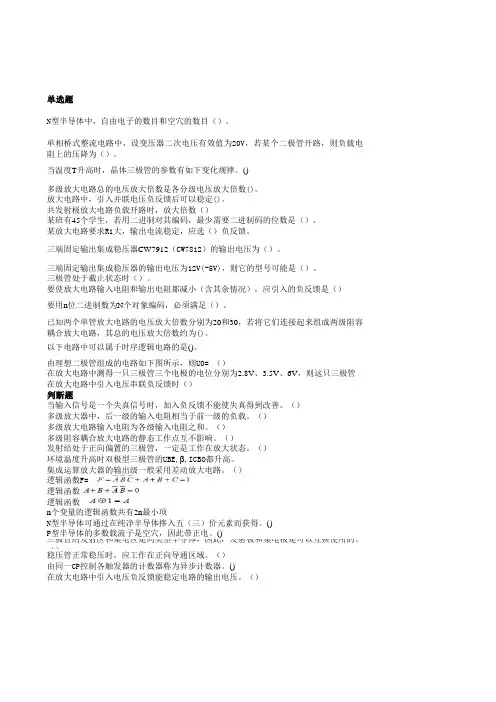

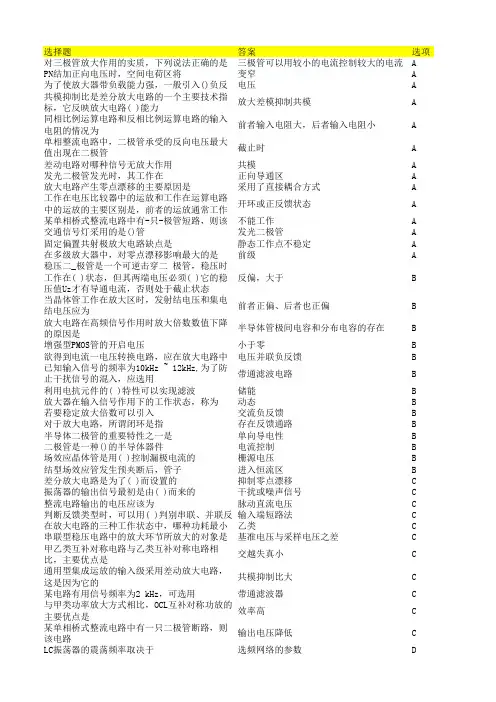

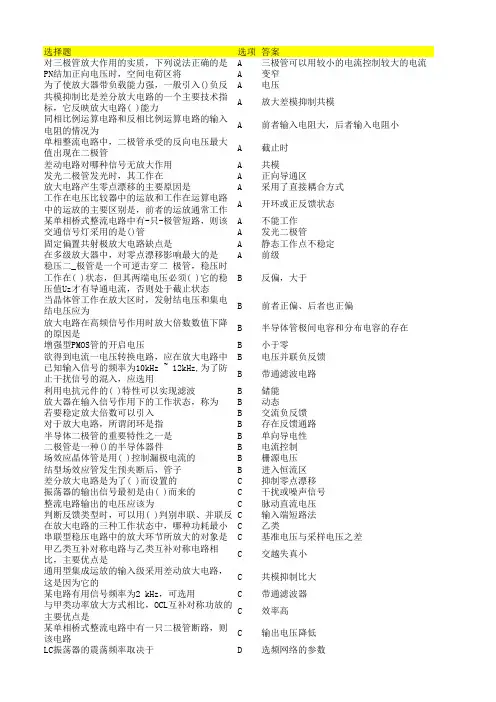

单选题N型半导体中，自由电子的数目和空穴的数目（）。

单相桥式整流电路中，设变压器二次电压有效值为20V，若某个二极管开路，则负载电阻上的压降为（）。

当温度T升高时，晶体三极管的参数有如下变化规律。

()多级放大电路总的电压放大倍数是各分级电压放大倍数()。

放大电路中，引入并联电压负反馈后可以稳定()。

共发射极放大电路负载开路时，放大倍数（）某班有45个学生，若用二进制对其编码，最少需要二进制码的位数是（）。

某放大电路要求R1大，输出电流稳定，应选（）负反馈。

三端固定输出集成稳压器CW7912（CW7812）的输出电压为（）。

三端固定输出集成稳压器的输出电压为12V(-5V)，则它的型号可能是（）。

三极管处于截止状态时（）。

要使放大电路输入电阻和输出电阻都减小（含其余情况），应引入的负反馈是（）要用n位二进制数为N个对象编码，必须满足（）。

已知两个单管放大电路的电压放大倍数分别为20和30，若将它们连接起来组成两级阻容耦合放大电路，其总的电压放大倍数约为()。

以下电路中可以属于时序逻辑电路的是()。

由理想二极管组成的电路如下图所示，则U0= （）在放大电路中测得一只三极管三个电极的电位分别为2.8V、3.5V、6V，则这只三极管在放大电路中引入电压串联负反馈时（）判断题当输入信号是一个失真信号时，加入负反馈不能使失真得到改善。

（）多级放大器中，后一级的输入电阻相当于前一级的负载。

（）多级放大电路输入电阻为各级输入电阻之和。

（）多级阻容耦合放大电路的静态工作点互不影响。

（）发射结处于正向偏置的三极管，一定是工作在放大状态。

（）环境温度升高时双极型三极管的UBE,β,ICBO都升高。

集成运算放大器的输出级一般采用差动放大电路。

（）逻辑函数F=逻辑函数逻辑函数n个变量的逻辑函数共有2n最小项N型半导体可通过在纯净半导体掺入五（三）价元素而获得。

()P型半导体的多数载流子是空穴，因此带正电。

()三极管的发射区和集电区是同类型半导体，因此，发射极和集电极是可以互换使用的。

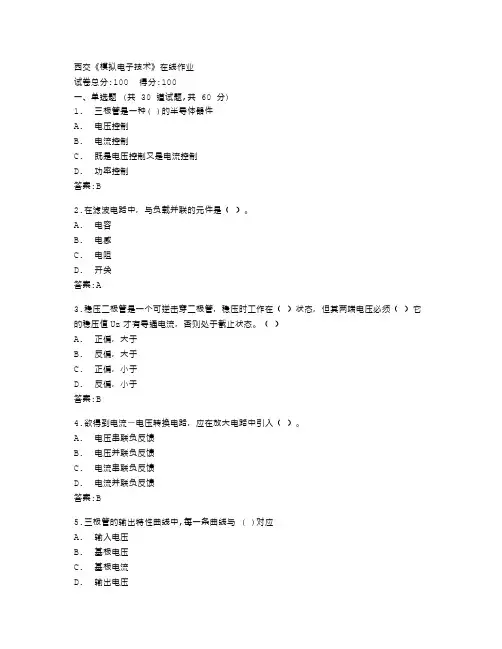

西交《模拟电子技术》在线作业试卷总分:100 得分:100一、单选题 (共 30 道试题,共 60 分)1. 三极管是一种( )的半导体器件A. 电压控制B. 电流控制C. 既是电压控制又是电流控制D. 功率控制答案:B2.在滤波电路中，与负载并联的元件是（）。

A. 电容B. 电感C. 电阻D. 开关答案:A3.稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（）它的稳压值Uz才有导通电流，否则处于截止状态。

（）A. 正偏，大于B. 反偏，大于C. 正偏，小于D. 反偏，小于答案:B4.欲得到电流－电压转换电路，应在放大电路中引入（）。

A. 电压串联负反馈B. 电压并联负反馈C. 电流串联负反馈D. 电流并联负反馈答案:B5.三极管的输出特性曲线中,每一条曲线与 ( )对应A. 输入电压B. 基极电压C. 基极电流D. 输出电压答案:C6.有一晶体管的极限参数：PCM=150mW，ICM=100mA，U（BR）CEO=30V。

若工作电流IC=1mA，则工作电压UCE不得超过（）V。

A. 15B. 100C. 30D. 150答案:C7.用恒流源取代长尾式差分放大电路中的发射极电阻Re，将使电路的（）A. 差模放大倍数数值增大B. 抑制共模信号能力增强C. 差模输入电阻增大答案:B8.结型场效应管发生预夹断后,管子( )A. 关断B. 进入恒流区C. 进入饱和区D. 可变电阻区答案:B9.射极输出器是典型的( )放大器A. 电压串联负反馈B. 电流串联负反馈C. 电压并联负反馈D. 电流并联负反馈答案:A10.在单级共射放大电路的射极回路加入射极电阻Re后,将使电压放大倍数( )A. 增大B. 不变化C. 下降D. 小于1答案:C11.把电动势为1.5V的干电池的正极直接接到一个硅二极管的正极,负极直接接到硅二极管的负极,则该管( )A. 基本正常B. 将被击穿C. 将被烧坏D. 电流为零答案:C12.( )场效应管能采取自偏压电路。

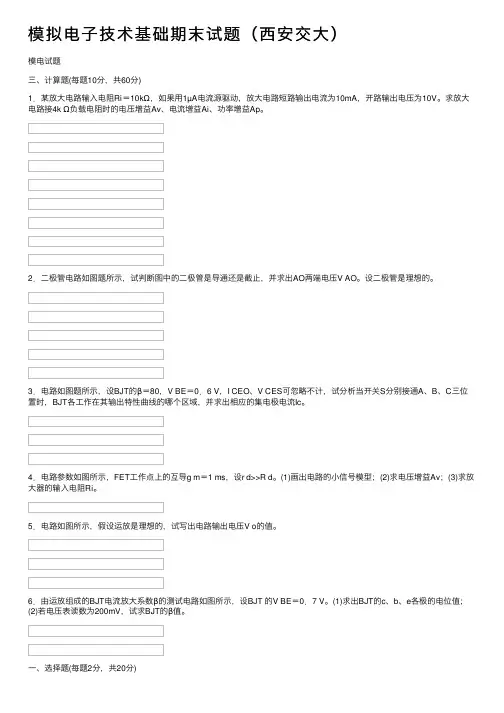

模拟电⼦技术基础期末试题（西安交⼤）模电试题三、计算题(每题10分，共60分)1．某放⼤电路输⼊电阻Ri＝10kΩ，如果⽤1µA电流源驱动，放⼤电路短路输出电流为10mA，开路输出电压为10V。

求放⼤电路接4k Ω负载电阻时的电压增益Av、电流增益Ai、功率增益Ap。

2．⼆极管电路如图题所⽰，试判断图中的⼆极管是导通还是截⽌，并求出AO两端电压V AO。

设⼆极管是理想的。

3．电路如图题所⽰，设BJT的β＝80，V BE＝0．6 V，I CEO、V CES可忽略不计，试分析当开关S分别接通A、B、C三位置时，BJT各⼯作在其输出特性曲线的哪个区域，并求出相应的集电极电流Ic。

4．电路参数如图所⽰，FET⼯作点上的互导g m＝1 ms，设r d>>R d。

(1)画出电路的⼩信号模型；(2)求电压增益Av；(3)求放⼤器的输⼊电阻Ri。

5．电路如图所⽰，假设运放是理想的，试写出电路输出电压V o的值。

6．由运放组成的BJT电流放⼤系数β的测试电路如图所⽰，设BJT 的V BE＝0．7 V。

(1)求出BJT的c、b、e各极的电位值；(2)若电压表读数为200mV，试求BJT的β值。

⼀、选择题(每题2分，共20分)（1）PN结加正向电压时，PN结将。

A. 变窄B. 基本不变C. 变宽（2）稳压管的稳压区是其⼯作在。

A. 正向导通B.反向截⽌C.反向击穿（3）当晶体管⼯作在放⼤区时，发射结电压和集电结电压应为。

A. 前者反偏、后者也反偏B.前者正偏、后者反偏C. 前者正偏、后者也正偏（4）在本征半导体中加⼊元素可形成N型半导体。

A.五价B. 四价C. 三价（5）当温度升⾼时，⼆极管的反向饱和电流将。

A.增⼤B. 不变C. 减⼩（6）⼯作在放⼤区的某三极管，如果当I B从12µA增⼤到22µA时，I C从1mA变为2mA，那么它的β约为。

A. 83B. 91C. 100（7）已知变压器副边电压有效值U2为10V，采⽤桥式整流R L C≥3(T/2)（T为电⽹电压的周期）。

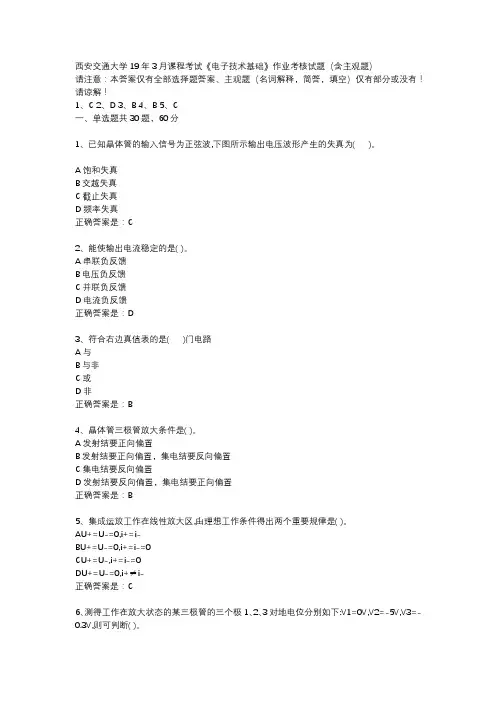

西安交通大学19年3月课程考试《电子技术基础》作业考核试题（含主观题）请注意：本答案仅有全部选择题答案、主观题（名词解释，简答，填空）仅有部分或没有！请谅解！1、C2、D3、B4、B5、C一、单选题共30题，60分1、已知晶体管的输入信号为正弦波,下图所示输出电压波形产生的失真为( )。

A饱和失真B交越失真C截止失真D频率失真正确答案是：C2、能使输出电流稳定的是( )。

A串联负反馈B电压负反馈C并联负反馈D电流负反馈正确答案是：D3、符合右边真值表的是( )门电路A与B与非C或D非正确答案是：B4、晶体管三极管放大条件是( )。

A发射结要正向偏置B发射结要正向偏置，集电结要反向偏置C集电结要反向偏置D发射结要反向偏置，集电结要正向偏置正确答案是：B5、集成运放工作在线性放大区,由理想工作条件得出两个重要规律是( )。

AU+=U-=0,i+=i-BU+=U-=0,i+=i-=0CU+=U-,i+=i-=0DU+=U-=0,i+≠i-正确答案是：C6、测得工作在放大状态的某三极管的三个极1、2、3对地电位分别如下:V1=0V,V2=-5V,V3=-0.3V,则可判断( )。

A该管为NPN管，材料为硅，1极为集电极B该管为NPN管，材料为锗，2极为集电极C该管为PNP管，材料为硅，1极为集电极D该管为PNP管，材料为锗，2极为集电极正确答案是：D7、编码器、译码器为( )。

A组合逻辑电路B时序逻辑电路CA和B正确答案是：A8、在要求放大电路有最大不失真输出信号时,应该把静态工作点设置在( )。

A交流负载线的中点B交流负载线的上端C直流负载线的中点D直流负载线的上端正确答案是：A9、有两个2CW15稳压二极管,其中一个稳压值是8V,另一个稳压值为7.5V,若把两管的正极并接,再将负极并接,组合成一个稳压管接入电路,这时组合管的稳压值是( )。

A8VB7.5VC15.5V正确答案是：B10、一共射极放大电路的NPN三极管工作在饱和导通状态,其发射结电压和集电结电压分别为( )。

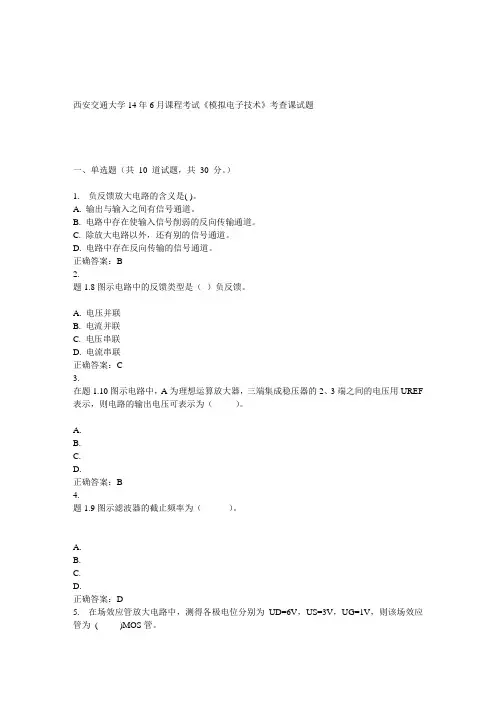

西安交通大学14年6月课程考试《模拟电子技术》考查课试题一、单选题（共10 道试题，共30 分。

）1. 负反馈放大电路的含义是( )。

A. 输出与输入之间有信号通道。

B. 电路中存在使输入信号削弱的反向传输通道。

C. 除放大电路以外，还有别的信号通道。

D. 电路中存在反向传输的信号通道。

正确答案：B2.题1.8图示电路中的反馈类型是（）负反馈。

A. 电压并联B. 电流并联C. 电压串联D. 电流串联正确答案：C3.在题1.10图示电路中，A为理想运算放大器，三端集成稳压器的2、3端之间的电压用UREF 表示，则电路的输出电压可表示为（）。

A.B.C.D.正确答案：B4.题1.9图示滤波器的截止频率为（）。

A.B.C.D.正确答案：D5. 在场效应管放大电路中，测得各极电位分别为UD=6V，US=3V，UG=1V，则该场效应管为( )MOS管。

A. N沟道耗尽型B. P沟道耗尽型C. P沟道增强型D. N沟道增强型正确答案：A6.互补推挽功率放大电路如题1.4图所示，在输出电压的幅值Uom为（）时，晶体管的管耗最大。

A. 0.2VCCB. 0.5VCCC. 0.6VCCD. VCC正确答案：C7.某放大电路中，三极管各电极对地的电位如题1.3图所示，由此可判断该三极管为( )。

A. NPN硅管B. NPN锗管C. PNP硅管D. PNP锗管正确答案：D8.理想二极管电路如题1.1图所示，则UAB为（）。

A. -12VB. –15VC. –3VD. 0V正确答案：A9. 放大电路产生零点漂移的主要原因是（）。

A. 采用了直接耦合方式B. 晶体管的电流放大倍数太大C. 电路的电压放大倍数太大D. 环境温度变化引起了电路参数变化正确答案：D10. 场效应管的工作原理是（）。

A. 输入电压控制输入电流B. 输入电压控制输出电流C. 输出电压控制输出电流D. 输出电压控制输入电流正确答案：B二、主观填空题（共10 道试题，共20 分。

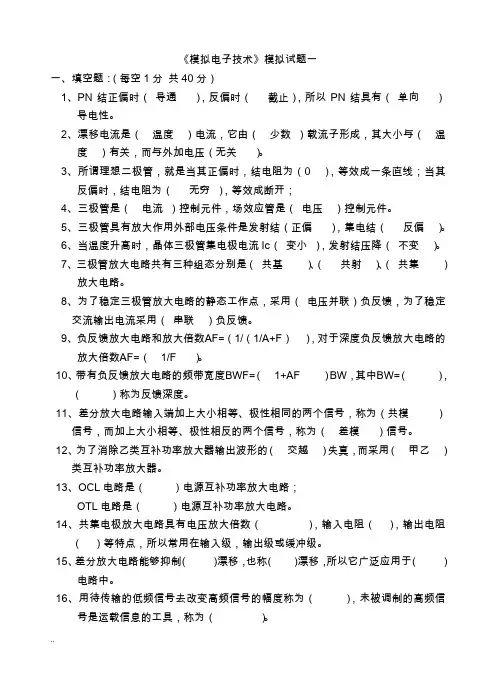

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/F ）。

10、带有负反馈放大电路的频带宽度BWF=（1+AF ）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。

12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

《模拟电子技术基础》试题（A 卷）一、判断下列说法是否正确，用“×”或“√”表示判断结果。

（10分） （1）在运算电路中，同相输入端和反相输入端均为“虚地”。

（ ） （2）电压负反馈稳定输出电压，电流负反馈稳定输出电流。

（ ） （3）使输入量减小的反馈是负反馈，否则为正反馈。

（ ） （4）产生零点漂移的原因主要是晶体管参数受温度的影响。

（ ） （5）利用两只NPN 型管构成的复合管只能等效为NPN 型管。

（ ） （6）本征半导体温度升高后两种载流子浓度仍然相等。

（ ） （7）未加外部电压时，PN 结中电流从P 区流向N 区。

（ ） （8）集成运放在开环情况下一定工作在非线性区。

（ ） （9）只要引入正反馈，电路就会产生正弦波振荡。

（ ） （10）直流稳压电源中的滤波电路是低通滤波电路。

（ ） 二、选择填空 （10分）（1）为了减小输出电阻，应在放大电路中引入 ； 为了稳定静态工作点，应在放大电路中引入 。

（A ）电流负反馈 （B ）电压负反馈 （C ）直流负反馈 （D ）交流负反馈 （2）RC 串并联网络在RCf f π210==时呈 。

（A ）感性 （B ）阻性 （C ）容性 （3）通用型集成运放的输入级多采用 。

（A ）共基接法 （B ）共集接法 （C ）共射接法 （D ）差分接法 （4）两个β相同的晶体管组成复合管后，其电流放大系数约为 。

（A ）β （B ）β2 （C ）2β （D ）1+β（5）在（A ）、（B ）、（C ）三种电路中输出电阻最小的电路是 ； 既能放大电流，又能放大电压的电路是 。

（A ）共基放大电路 （B ）共集放大电路 （C ）共射放大电路 （6）当NPN 型晶体管工作在放大区时，各极电位关系为u C u B u E 。

（A ） > （B ） < （C ） = （D ）≤ （7）硅二极管的正向导通压降比锗二极管的 。

模拟电子技术基础模拟考试题二及参考答案一、填空（每题2，共2分）1．硅稳压二极管在稳压电路中稳压时，通常工作于（）。

(a) 正向导通状态 (b) 反向电击穿状态(c) 反向截止状态 (d) 热击穿状态2、整流的目的是（）。

(a) 将交流变为直流 (b) 将高频变为低频(c) 将正弦波变为方波 (d) 将方波变为正弦波3、当信号频率在石英晶体的串联谐振频率和并联谐振频率之间时，石英晶体呈（）。

(a) 容性 (b) 阻性 (c) 感性 (d) 无法判断4、为了避免50Hz电网电压的干扰进入放大器，应选用的滤波电路是（）。

(a) 带阻 (b) 带通 (c) 低通 (d) 高通5、能实现函数Y＝aX1＋bX2＋cX3，a、b和c均大于零的运算电路是（）。

(a) 加法 (b) 减法 (c) 微分 (d) 积分6、欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入（）。

(a) 电压串联负反馈 (b) 电压并联负反馈(c) 电流串联负反馈 (d) 电流并联负反馈7、集成运放电路采用直接耦合方式是因为（）。

(a) 可获得很大的放大倍数 (b) 可使温漂小(c) 集成工艺难于制造大容量电容 (d) 放大交流信号8、要求电压放大倍数的数值大于10，输入电阻大于10MΩ，输出电阻小于100Ω，第一级应采用，第二级应采用。

（）(a) 共射电路, 共集电路 (b) 共集电路, 共射电路(c) 共基电路, 共集电路 (d) 共射电路, 共基电路9、直接耦合放大电路存在零点漂移的原因是（）。

(a) 电阻阻值有误差 (b) 晶体管参数的分散性(c) 电源电压不稳定 (d) 晶体管参数受温度影响10、工作在放大区的某三极管，如果当I B从12μA增大到22μA时，I C从1mA变为2mA，那么它的β约为（）。

(a) 83 (b) 91 (c) 100 (d) 120【解】1 、(b) 2 、(a) 3 、(c) 4 、(b) 5 、(a) 6 、(d) 7 、(c) 8 、(b) 9 、(d) 10 、(c)二、填空（共10题，每题2分，共20分）1、在室温（27℃）时，锗二极管的死区电压约 V，导通后在较大电流下的正向压降约 V，硅二极管的死区电压约 V；导通后在较大电流下的正向压降约 V。

模拟电子技术基础A第1次作业本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共10道小题)1. N 型半导体的多数载流子是电子，因此它应（）。

(A) 带负电(B) 带正电(C) 不带电正确答案：C解答参考：2.电路如图所示，二极管 D、D 为理想元件，判断 D、D的工作状态为（）。

(A)(B)(C)(D)正确答案：A解答参考：3.电路如图所示，RF 引入的反馈为 ( ) 。

(A) 串联电流负反馈(B) 串联电压负反馈(C) 并联电流负反馈(D) 并联电压负反馈正确答案：C解答参考：4. 自激正弦振荡器是用来产生一定频率和幅度的正弦信号的装置，此装置之所以能输出信号是因为（）。

(A) 有外加输入信号(B) 满足了自激振荡条件(C) 先施加输入信号激励振荡起来，后去掉输入信号正确答案：B解答参考：5.电路如图所示，二极管为理想元件，ui=6sint V，U=3V，当t =π/2瞬间，输出电压 uO 等于（）。

(A) 0 V(B) 6 V(C) 3 V正确答案：B解答参考：6. 电容滤波器的滤波原理是根据电路状态改变时，其（）。

(A) 电容的数值不能跃变(B) 通过电容的电流不能跃变(C) 电容的端电压不能跃变正确答案：A解答参考：7.放大电路如图所示，其中的晶体管工作在( )。

(A) 放大区(B) 饱和区(C) 截止区正确答案：B解答参考：8.整流电路如图所示，输出电流平均值I0=50mA，则流过二极管的电流平均值I D是（）。

(A) I D=50mA(B) I D=25mA(C) I D=12.5mA正确答案：B解答参考：9.直流电源电路如图所示，用虚线将它分成四个部分，其中滤波环节是指图中（）。

(A) (1)(B) (2)(C) (3)(D) (4)正确答案：C解答参考：10. 单相半波整流、电容滤波电路中，设变压器副边电压有效值为U2，则通常取输出电压平均值U0等于（）。
