第9讲_悬臂现浇法施工(图解)

套 筒 及 弹 簧
GYJ挤压机
是制作P型固定端锚具的 专用挤压设备。
共63页 第42页

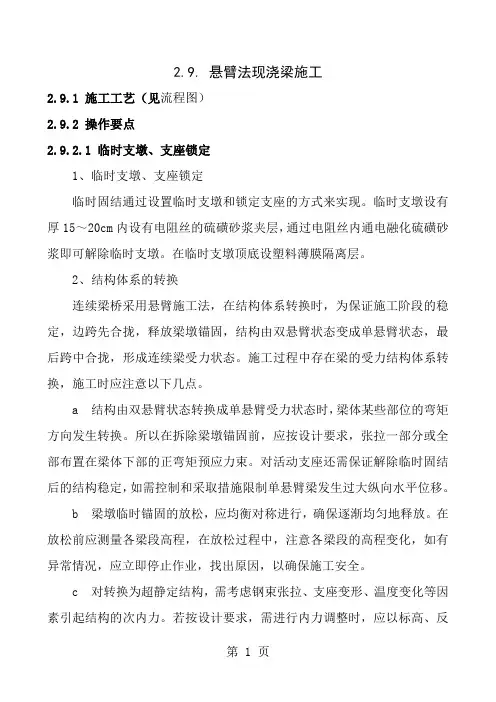

（4） 合龙段施工 1） 临时约束解除 连续梁合龙前的墩、梁临时固结约束措施解除
① 一般讲，在两侧边跨合龙后， 应立即解除墩梁临时固结措施， 使梁成简支悬臂体系。 ② 也有另一种情况，可以在中跨 合龙后再解除墩梁临时固结措 施。 采取上述哪一种解除方式， 要与设计院沟通后才能确定， 切勿自行确定。
（1）挂篮结构类型及构造
功能
移动脚手架，挂在建成的梁段 上；完成下个节段的作业。 式 、弓弦式 、滑动斜拉 式 、菱形等。
结构形式 型钢式、桁架式 、斜拉
类型及 构造
平衡方式 压重式、 锚固式和半压
重、半锚固式。
行走方式 滚动式、 滑动式和组合式。 组成
承重梁、悬吊模板 、锚固装 臵 、走行系统 、工作平台。
5) 0#、1#段预应力安装、张拉及压浆
纵向预应力张拉
竖向预应力张拉
• 砼达到设计要求时安装预应力钢绞线后进行张拉，悬臂施工 一般包括纵向、横向及竖向三向预应力，而纵向、横向一般 采用钢绞线，竖向一般采用预应力粗钢筋（精轧螺纹钢筋）。 • 张拉完成后须对预应力孔道进行压浆。
6) 挂篮前移并调整标高进入制梁状态
（3） 悬臂段施工 1) 梁体钢筋绑扎及预应力管道安装 • 卸载后根据预压数据调整底模高程后即可绑扎底板和腹板 钢筋。纵向钢筋需要跟0#段纵筋连接，可采用机械连接或 焊接。预应力波纹管也需要接长，且要控制其严密不漏浆。 焊 接 连 接
机 械 连 接
2) 内模安装
精轧螺纹钢吊杆 • 内模也是由钢 模板组拼而成， 通过吊挂纵梁 和精轧螺纹钢 吊挂在挂篮主 桁架上。 • 内模只有侧面 和顶面三面， 没有底面，便 于底板混凝土 浇筑和振捣。
全桁架底篮
3）挂篮及底篮（吊篮）结构类型对比
项目 平行桁架式 平行无配重式 主 桁 三角桁架 弓弦式桁架 优点 结构简单，一次性 投入少，施工方便 结构简单，一次性 投入少，施工方便 受力明确，结构轻 巧，施工方便 受力合理，可消除 非天性变形 自重轻，加工、安 装、施工方便，刚 度大变形小，操作 空间大 刚度大、自重轻 结构简单 刚度大，自重最轻 缺点 自重大，弹性变 形大 主桁长度大，弹 性变形大 适用范围 跨径100m内的 梁体 跨径100m内的 梁体
1）挂篮主桁结构类型
（ ） 平 行 无 平 衡 重 挂 篮 平行无平衡重挂篮取消了配重，因此减小了结构自重，由前吊 挂系统和后锚固系统组成。 b
（ ） 平 行 无 平 衡 重 挂 篮
1）挂篮主桁结构类型
b
平行无平衡重挂篮优点是：桁架材料均采用工地常备杆 件（贝雷梁、军用梁等），设备利用率高，节约成本， 提高经济效益；结构刚度大，移动灵活，抗风能力强， 特别是侧向抗风能力强，结构简便，受力明确。 缺点是：主桁结构长，自重大，施工节段不能太长。
3.2 锚具
预应力筋
连接 器 螺 母 垫 板
用于锚固直径为Φ25和Φ32的高强精轧螺纹钢筋， 主要应用于预应力箱梁纵向施工、大型建筑屋架和岩土锚固 中。由锚具、连接器、垫板组成，配用YG-70穿心式千斤顶和 专用连接头进行张拉
共63页 第38页
3.2 锚具
高 压 油 泵
挤 压 好 的 挤 压 头
墩旁托架 桥墩较矮时开安装墩旁支 架支承在承台上；桥墩较 高则在施工桥墩时安装预 埋件，然后在预埋件上安 装墩旁托架。 墩旁支架
0#段模板安装
0#段砼浇筑
0#段模型直接支承在墩旁支 架或托架上，安装底模板时， 同时安装支座（永久和临时） 及防倾覆锚固装臵。 0#段施工须埋设永久预应力 孔道和安装挂篮所需的预应 力钢筋（预留挂篮安装孔洞）
O#段施工 挂篮安装 悬臂段施工 合龙段施工 悬臂施工优缺点
（ 1）
0＃块浇筑
• 什么是0#块？0#号块的位臵在哪里？
• 0 ＃ 段位于桥墩上方，灌注0 个安装场地。
＃段相当于给挂篮提供一
（ 1）
0＃块施工
• 0 ＃段一般需在桥墩两侧设托架或支架现浇。 • 立0 ＃段底模时，同时安装支座及防倾覆锚固装臵。
• （5）、悬臂施工法优缺点
• 3）、适用范围 a）大跨度连续梁或斜拉桥； b）适用于桥梁跨越公路、铁路等有通车要求的环境； c）适用于桥梁跨越河流、沟谷及海上施工（不便于搭设 支架的环境）； d）适用于高墩桥梁（搭设支架不经济）；
9.4 工程实例
点击播放 巴基斯坦丹加利特大桥
吊挂纵梁 内模 安装好的内模板
2) 内模安装
精轧螺纹钢吊杆 • 内模也是由钢 模板组拼而成， 通过吊挂纵梁 和精轧螺纹钢 吊挂在挂篮主 桁架上。 • 内模只有侧面 和顶面三面， 没有底面，便 于底板混凝土 浇筑和振捣。
吊挂纵梁 内模 安装好的内模板
3) 顶板钢筋绑扎、预应力管道及预留、预埋件安装
合龙前实景
合龙段钢筋施工
合龙段混凝土施工
• （5）、悬臂施工法优缺点及适用范围
• 1）、优点 a）跨间不设支架，不影响通航或行车； b）内力状态施工与运营较一致； c）设备经改造可重复使用； • 2）、缺点
a）必须按施工顺序逐段悬浇，施工工期长；
b）挂篮设备及锚固装置构造较复杂，一次性投入大； c）一般需要对称施工，有时需要对梁体进行配重，工序 较复杂；
1）挂篮主桁结构类型
（ ） 菱 形 挂 篮 e
菱形挂篮自重轻，结构简单、受力 明确，加工、运输、拼装、移动和 拆除省力，节约资金；所有吊点均 在梁面以上，因此施工操作空间大。 主桁加工精度要求高，挂篮根据本 工程特点计算设计，各构件需要使 用型钢专门加工，通用性差。
2）挂篮底篮（吊篮）结构类型
（ ） 桁 架 与 H 型 钢 组 合 H型钢纵梁 桁架自重轻， 承载能力大， 因此将吊挂 横梁设计为 桁架，在桁 架上再设臵 H型钢纵梁， 用于传递模 板及砼施工 荷载。特点 是刚度大、 自重轻，但 桁架结构复 杂。 a
2） 合龙口临时锁定
内外刚性支撑锁定措施
合龙口的临时 锁定支撑 外(或内)刚性支撑和张拉临时 束共同锁定 仅设刚性外（或内）刚性支撑锁定
3）合龙施工要点


选择日气温较低、温度变化幅度较小时锁定合 龙口并灌注合龙段混凝土。 合龙口的锁定，应迅速、对称地进行，先将外 刚性支撑一段与梁端预埋件焊接（或栓接）， 而后迅速将外刚性支撑另一端与梁连接，临时 预应力束也应随之快速张拉。在合龙口锁定后， 立即释放一侧的固结约束，使梁一端在合龙口 锁定的连接下能沿支座左右伸缩。
第9讲 悬臂现浇法施工技术
9.1 施工概述 9.2 挂篮的构造及设计 9.3 悬臂施工方法 9.4 工程实例
9.5 工程事故
9.1

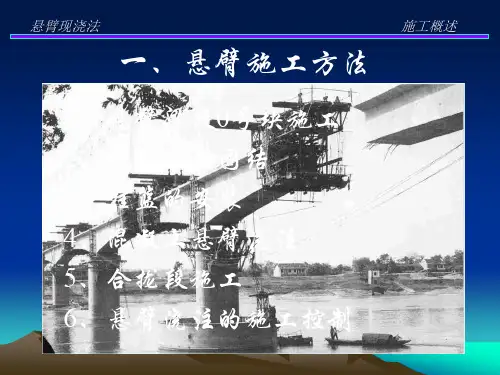

施工概述
点击播放 悬臂现浇施工动画
内昆铁路花土坡大桥
大连立交桥
• 什么是挂篮？
• 挂篮是一个能沿梁顶滑动或滚动的承重构架，其锚固 悬挂在已施工梁段上，在挂篮上可进行下一梁段的模 板、钢筋、预应力管道的安设，混凝土灌注和预应力 张拉，灌浆等作业。完成一个阶段的循环后，挂篮即 可前移并固定，进行下一阶段的悬灌，如此循环直至 悬臂灌注完成。
底框架
横臂
前后框架
主框架
前后工作车
内模平台
液压油缸
底框架
横梁
前后工作车 端模
主框架
前后工作车
内模
液压油缸
外模
主轨
底模
2) 挂篮加载试验 • 在0 ＃块上安装完挂篮以后(内模暂不安装)，应首先进行挂 篮加载试验，以获取加载与挂篮变形的关系曲线。 • 加载时应注意分级加载，且分级应均匀。
1）挂篮主桁结构类型
（a）平行桁架式挂篮 平行桁架式挂篮的尾部一般设有一平衡重（可用混凝土块制 作），其作用是防止挂篮在行走时因前重后轻，失稳导致倾 覆。
1）挂篮主桁结构类型
（ ） 平 行 桁 架 式 挂 篮 平行桁架式挂篮的优点是结构简单， 可以充分利用常备式万能杆件、军用 梁或贝雷梁制作挂篮的受力主桁架， 可减少一次性投入。 缺点是挂篮自重 大，工作系数 （挂篮自重/梁 体分段最大重量） 较大，一般在 1.0以上，对梁 体在施工阶段的 荷载承受能力要 求较高；挂篮本 身承受荷载能力 有限，施工节段 不能太重；悬灌 时挠度变形也比 较大，近年已很 少见应用。 a



合龙口混凝土宜比梁体提高一级，并要求早强 为保证浇注混凝土过程中合龙口始终处于稳定状态，必 要时浇注之前可在各悬臂端加与混凝土重量相等的配重， 加、卸载均应对称梁轴线进行。 混凝土达到设计要求的强度后，先部分张拉预应力钢索， 然后解除劲性骨架，最后按设计要求张拉全桥剩余预应 力束，当利用永久束时，只需按设计顺序将其补拉至设 计张拉力即可。 临时束的张拉力一般宜在0.45～0.5Rjy（根据设计要 求），以防在合龙过程中预应力束过载报废而需要重新 更换新束。
主桁加工精度高，可用于跨径 通用性差 200m以上的梁 杆件多，制作安 装麻烦 加工精度高，通 用性差 桁架结构复杂 自重大，刚度小 结构复杂，加工 安装麻烦 可用于跨径 200m以上的梁 可用于跨径 200m以上的梁 普遍用于三角 挂篮底篮 很少采用 常用于平行挂 篮底篮
菱形挂篮
桁架与H型钢结合 底 篮 大型钢 全桁架
• 悬臂浇筑的施工顺序？

用挂篮悬臂施工的主要工作内容包括：在墩顶 浇筑起步梁段(0#块);在起步梁段上拼装悬灌挂 篮并依次分段悬浇梁段；边跨及中跨合龙。
9.2 挂篮的构造及设计
挂篮是一套受力复杂的结构体 系，从挂篮安装、预压、混凝土浇 筑到前移挂篮，过程复杂，要经过 多次体系转换，因此要对各工况进 行详细的结构计算，一般使用结构 计算软件整体建模计算。
1）挂篮主桁结构类型
（ ） 三 角 桁 架 挂 篮
c
三角桁架挂篮优点是： 结构轻巧简单、受力 明确、安装方便。 缺点是：主桁加工精 度要求高，挂篮根据 本工程特点计算设计， 各构件需要使用型钢 专门加工，通用性差。
