螺纹详细介绍分解PPT课件

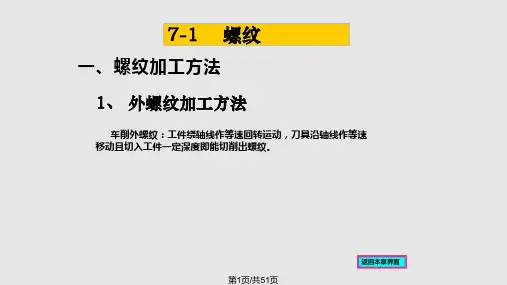

第7页/共51页
4、锯齿形螺纹 (S)
锯齿形螺纹是一种受单向力的传动螺纹，牙型为不等腰梯形，一侧边牙型角为 30°，另一边牙型角为3°，螺纹种类代号为S。
第8页/共51页
返回本章界面
7-2 螺纹的画法和标注
1、外螺纹的画法：大径粗实线，小径细实线，在投影为圆的视图中表
示大径的圆用粗实线画，表示小径的圆用细实线画3/4圈，倒角的圆咳省略不画。一般近似地取小径=0.85大径
中等旋合长度不标注。
s40×7 Tr40×14(P7)LH
第14页/共51页
管螺纹的标注
管螺纹：管螺纹只注牙型符号、尺寸代号和旋向。标注格式为： G1（右旋不标注） G——管螺纹代号 1——尺寸代号1英寸管螺纹的尺寸代号不是螺纹的大径，而是管子孔径的近似值，管螺纹的大径、
小径和螺距查表可知。
第15页/共51页
单击图片演示动画
第19页/共51页
返回本章界面
四、双头螺柱的连接简化画法
第20页/共51页
返回本章界面
双头螺柱的连接
单击图片演示动画
第21页/共51页
返回本章界面
五、螺钉连接画法
单击图片演示动画
第22页/共51页
返回本章界面
7-4 键、销联结
一、键的种类
平键
半圆键
第23页/共51页
钩头楔键
返回本章界面
返回本章界面
7-3 螺纹紧固件
一、常用螺纹紧固件
第16页/共51页
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
双头螺柱（ bm＝1.25 d） GB/T 897—1988
开槽沉头螺钉 GB/T 68—2000

螺纹基础知识-PPT

可靠性试验
通过在模拟实际工作条件的试验台上进行试验，评估螺纹连接的实际可靠性。
05
螺纹的加工与制造
螺纹的切削加工
01
切削加工是利用切削刀具去除材料，形成螺纹的一种加工方法。
02
根据不同的切削原理，切削加工可分为车削、铣削和磨削等。
03
车削加工是常用的螺纹切削加工方法，适用于各种类型的螺纹加工。
01
02
03
04
攻丝加工是利用丝锥在金属内孔中切削形成螺纹的一种加工
方法。
攻丝加工适用于内螺纹的加工，广泛应用于机械、化工、建
筑等行业中。
套丝加工是利用套丝板在金属外圆上切削形成螺纹的一种加
工方法。
套丝加工适用于外螺纹的加工，常用于管道、阀门等连接件
的制造。
06
螺纹的质量检测与控制
螺纹的质量检测方法
04
切削加工的优点是加工精度高，表面质量好，适用于大批量生产。
螺纹的滚压加工
滚压加工是利用滚压工具对金属表面进行滚压，形成螺纹的一种加工方法。
滚压加工适用于各种类型的螺纹，尤其适用于小直径螺纹的加工。
滚压加工的优点是加工效率高，表面粗糙度低，能够提高材料的硬度和耐磨性。
螺纹的攻丝与套丝加工
螺纹的分类
按旋向分类
分为右旋螺纹和左旋螺纹。顺时针旋转时旋入的螺纹称为右旋螺纹，逆时针旋转时旋入的螺纹称为左旋螺纹。
按用途分类
分为连接螺纹和传动螺纹。连接螺纹主要用于机械装置的连接和紧固，如螺栓、螺母等；传动螺纹主要用于传递运动和动力，如丝杠、螺杆等。
螺纹的应用
机械制造
建筑工程
螺纹在各种机械制造领域中广泛应用，如机床、汽车、航空航天、船舶

机械制图螺纹画法(课堂PPT)

⒊ 标注方法
M20×2
M20-7H
外螺纹
内螺纹
G1 1″
管螺纹
注：
G右面的数字不是管螺纹的大径，而是它的尺寸代号。
.
记住：尺寸界线应从大径引出！
24
五、螺纹紧固件的画法
常用的螺纹紧固件有：螺栓、螺钉、螺柱、螺母和垫圈等。由于这类零件都是标准件，通常只需用简化画法画出它们的装配图，同时给出它们的规定标记。标记方法按“GB”有关规定。
★ 螺栓、垫圈、螺母按不剖画
t1 ★ 螺栓的有效长度按下式计算
★当需要表示螺纹收尾时，螺尾部分的牙底线与
轴线成30°。
.
14
1. 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线且画到倒角内螺纹终止线
小径≈0.85d 画粗实线
小径圆约画3/4圈
外螺纹剖视画法：
A
A－A
大径小径
A 螺纹终止线画一小段 .
剖面线画到大径线 15
2. 内螺纹画法
大径线画细实线
1. 螺纹的牙型
在通过螺纹轴线的剖面上，螺纹的轮廓形状。牙型
常用的有：三角形
梯形
锯齿形
.
6
2.螺纹的大径、小径和中径
大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱面的直径。D、d
小径：与外螺纹牙底或内螺纹牙顶相切的
假想圆柱面的直径。 D1、d1 牙底
牙顶
小径大径
牙顶
牙底
.
7
纹螺纹的中径
一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方。
.
12
常用的几种螺纹的特征代号及用途
特征螺纹种类代号

螺纹的规定画法与标注PPT课件

16
14.11.2020
二.螺纹的规定画法
外螺纹画法
牙顶线画粗实线
外螺纹画法倒角圆不画
牙底线画细实线且画到倒角内小径 ≈ 0.85大径
17
牙底圆约画3/4圈
螺纹终止线画粗实线
14.11.2020
二.螺纹的规定画法
内螺纹画法
牙底线画
用于剖视画法细实线
内螺纹画法倒角圆不画
牙顶线画粗实线
旋螺运纹动和，传得动到螺一纹种
结之构分。—螺纹。
它既可在圆柱体或圆锥体的外表面上形成，称为外螺纹；也可在圆柱孔或圆锥孔的内孔壁上形成，称为内螺纹。当在实际使用时，又必须使内外螺纹配对使用，称为螺纹副，而且只有丝丝入扣，方能互相旋合，发挥作用。
5
14.11.2020
一.螺纹的形成、结构和要素
螺纹的形成
21
14.11.2020
二.螺纹的规定画法
画图步骤：
★ 画外螺纹 ★ 确定内螺纹的端面位置 ★ 画内螺纹及其余部分投影
22
14.11.2020
二.螺纹的规定画法
连接螺纹的画法
23
14.11.2020
二.螺纹的规定画法
螺纹画法图例
24
14.11.2020
三.螺纹结构的规定代号与标记
1.一个完整的螺纹标记，包含有三个部分：长:L
同一条螺纹上相邻两牙在中径线上对应
两点之间的轴向距离Ph称为导程。
螺距 =导程
导程
螺距
单线螺纹：P=Ph 多线螺纹：P=Ph/n
13
14.11.2020
一.螺纹的形成、结构和要素
⑸ 螺纹的旋向
左旋左旋又称反扣，代号为

机械识图与公差配合课件-螺纹的规定画法

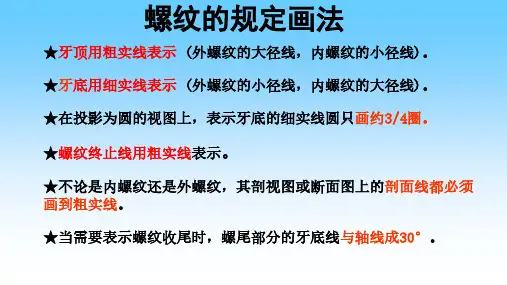

螺纹的规定画法
★牙顶用粗实线表示(外螺纹的大径线，内螺纹的小径线)。

★牙底用细实线表示(外螺纹的小径线，内螺纹的大径线)。

★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。

★螺纹终止线用粗实线表示。

★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线都必须画到粗实线。

★当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。

不穿通螺纹孔的画法:
钻
孔
118°
.
5
D 攻
丝
容易出错的地方
120°
C2
⒊螺纹局部结构的画法与标注
⑴倒角
⑵退刀槽
⑶螺尾
C2
C2
与轴线成30°
螺尾
只在有要求时才画，不需标注。

b。

机械制图_螺纹连接(PPT57页)

用于水管、油管、气管等薄壁管子上，用于管路的联接。
传梯形螺纹 Tr
动
螺
纹
锯齿形螺纹
B
用于各种机床的丝杠，做传动用。
只能传递单方向的动力。
五、）螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。
★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。
★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。
30º
头部
倒角
2d
螺杆
0.7d
2d L
简化画法：
C0.1d
d
2d 0.7d l （由设计决定）
3、双头螺柱
结构：A型和B型有旋入端和拧紧端之分规格只寸：螺纹大径和双头螺柱长度
d
旋入端
bm
A型 L b
拧紧端
d
bm
B型
b
L
标记：名称标准代号类型螺纹代号×长度螺柱 GB/T899 M12×45
钻
孔
攻
丝
内螺纹
二、）螺纹的种类和结构
外螺纹
牙顶
倒角
内螺纹
螺尾
牙底
螺尾
螺纹收尾退刀纹
退刀槽
外退刀槽
退出车刀
车刀开始退刀
内退刀槽
车刀
三、）螺纹要素
1、牙型
在通过螺纹轴线的剖面上，螺纹
的轮廓形状。
牙型
常用的有：
三角形
梯形
锯齿形
2、螺纹的大径、小径和中径
大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱面的直径。D、d
小径：与外螺纹牙底或内螺纹牙顶相切的
假想圆柱面的直径。 D1、d1

螺纹的规定画法最终(共7张PPT)

⑴ 倒角
C2
C2
C2
⑵ 退刀槽
b
⑶ 螺尾
与轴线成30°
第七页，共7页。
螺尾
只在有要求时才画，不需标
注。

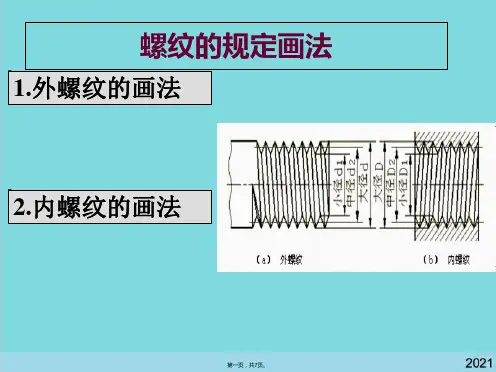

螺纹的规定画法
1.外螺纹的画法 2.内螺纹的画法
第一页，共7页。
螺纹种类
特征代号
普通粗牙
M
联螺纹细牙
接
螺
纹
管螺纹
G
外形图
用途
是最常用的联接螺纹
用于细小的精细或薄壁零件
用于水管、油管、气管等薄壁管子上，用于管路的联接。
传
梯形螺纹
Tr
动
螺
纹锯
传动用。
只能传送一方向的动力。
★不论是内螺纹还是外螺纹，其剖视图或断
小径线画细实线且面画到图倒角内上的剖面线都必需画到粗实线。
★当需求表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。
第三页，共7页。
⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线且画到
倒角内
螺纹终止线画粗
小径≈0.85d
实线
小径圆约画3/4圈
外螺纹剖视画法：
A
A－A
大径小径
A 螺纹终止线画一小段
第四页，共7页。
剖面线画到大径线
⒉ 内螺纹画法
大径线画细实线
倒角圆不画
小径线画粗实线 A
螺纹终止线大径圆约画3/4圈 A－A
A
剖面线画到小径线
即粗实线位置
第五页，共7页。
不穿通螺纹孔的画法:
钻
攻
孔
容易出错的地方
丝
0.5D
120°

螺纹的画法和标注PPT课件

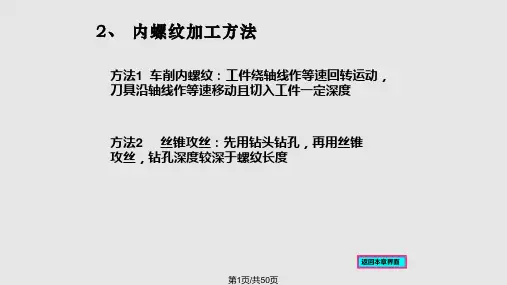

第6页/共50页
4、锯齿形螺纹 (S)
锯齿形螺纹是一种受单向力的传动螺纹，牙型为不等腰梯形，一侧边牙型角为 30°，另一边牙型角为3°，螺纹种类代号为S。
第7页/共50页
返回本章界面
7-2 螺纹的画法和标注
1、外螺纹的画法：大径粗实线，小径细实线，在投影为圆的视图中表
示大径的圆用粗实线画，表示小径的圆用细实线画3/4圈，倒角的圆咳省略不画。一般近似地取小径=0.85大径
的螺纹，沿螺纹轴线方向相互旋合部分的长度。普通螺纹公差带按短（S）、中（N）、长（L）三组旋合长度给出了精密、中等及粗糙三种精度；旋合长度为中等时，可省略旋合长度代号N。
第12页/共50页
梯形螺纹与锯齿形螺纹的标注
梯形螺纹与锯齿形螺纹：梯形螺纹的代号为“Tr”，锯齿形螺纹的代号为 “S”。标注格式为： Tr40×14（p7）LH-8e-L Tr40——梯形螺纹，公称直径40mm 14（p7）——导程14mm螺距mm LH——左旋 8e——中径公差带代号 L——长旋合长度如果是单线只标注螺距，右旋不标注，
公称直径 d＝mm，长度 l＝ 50mm，材料为低碳钢，不经表面处理的开口销；销 GB/T 91 5×50
第28页/共50页
返回本章界面
销的连接的画法
第29页/共50页
返回本章界面
开口销的联结画法
返回本章界面
第30页/共50页
7-5 齿轮
一、齿轮种类与作用
第40页/共50页
返回本章界面
滚动轴承的类型
第41页/共50页
返回本章界面
滚动轴承的结构
第42页/共50页
返回本章界面
二、滚动轴承的基本代号

工程制图-螺纹-PPT课件

⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线且画到
倒角内
螺纹终止线画粗
小径≈0.85d
实线
小径圆约画3/4圈
外螺纹剖视画法：
A
A－A
大径小径
A 螺纹终止线画一小段
剖面线画到大径线
⒉ 内螺纹画法
大径线画细实线
倒角圆不画
小径线画粗实线 A
螺纹终止线大径圆约画3/4圈 A－A
A
剖面线画到小径线
圆柱齿轮
圆锥齿轮
蜗轮蜗杆
(一)圆柱齿轮
⒈ 圆柱齿轮各部分的名称及尺寸关系
齿距P=dπ/z(齿数)=2S
齿顶高ha
齿根高hf
d=p/π×z 令m=p/π 则d=mz
ha=m hf=1.25m
2.圆柱齿轮的画法
⑴ 单个圆柱齿轮的画法画图要点：
★齿顶圆画粗实线。
★分度圆画点划线。
★齿根圆在剖视图中画粗实线，在端视图中画细实线或省略不画。
开槽圆柱头螺钉
简化画法：
0.1d×45°
1.5d 0.2d
d
0.3d
2d
0.6d
l
2. 螺纹紧固件装配图的画法螺纹紧固件装配的规定画法：
a）两零件接触表面画一条线，不接触表面画两条线。
b）两零件邻接时，不同零件的剖面线方向应相反，或者方向一致、间距不等。
c）对于紧固件和实心零件，若剖切平面通过它们的基本轴线时，则这些零件都按不剖画出，仍画外形，需要时可采用局部剖视。
短旋合长度
顶径公差带代号中径公差带代号
梯形螺纹
公称直径D＝40 导程14螺距P7线数2
长旋合长度中径、顶径公差带代号

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

二、螺纹的画法
1.外螺纹的画法
外螺纹的大径用粗实线表示，小径用细实线表示.螺纹小径按大径的0.85倍绘制.在不反映圆的视图中,小径的细实线应画入倒角内,螺纹终止线用粗实线表示;在反映圆的视图中，表示小径的细实线圆只画约3/4圈，螺杆端面上的倒角圆省略不画.
1.外螺纹的画法
当需要表示螺纹收尾时，螺纹尾部的小径用与轴线成 30°的细实线绘制，如图所示.
项目六典型零件图的识读任务3 识读螺纹轴
了解螺纹加工方法
了解螺纹形成及分类
螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有相同剖面形状（如等边三角形、正方形、梯形、锯齿形……）的连续凸起（牙顶）和沟槽（牙底）。
在圆柱或圆锥外表面所形成的螺纹称为外螺纹；在圆柱或圆锥内表面所形成的螺纹称为内螺纹。用于连接的螺纹称为连接螺纹；用于传递运动或动力的螺纹称为传动螺纹。
2.内螺纹的画法
内螺纹通常采用剖视图表达，在不反映圆的视图中，大径用细实线表示，小径和螺纹终止线用粗实线表示，且小径取大径的0.85倍，注意剖面线应画到粗实线；若是盲孔，终止线到孔的末端的距离可按0.5倍大径绘制；在反映圆的视图中，大径用约3/4圈的细实线圆弧绘制，孔口倒角圆不画，如图所示.
螺纹分为左旋螺纹和右旋螺纹两种。顺时针旋转时旋入的螺纹是右旋螺纹；逆时针旋转时旋入的螺纹是左旋螺纹，如图所示。工程上常用右旋螺纹.
3.按标准分类
国家标准对螺纹的牙型、大径和螺距做了统一规定；这三项要素均符合国家标准的螺纹称为标准螺纹; 凡牙型不符合国家标准的螺纹称为非标准螺纹; 只有牙型符合国家标准的螺纹称为特殊螺纹.
一、螺纹的形成和基本要素
1.螺纹的形成
各种螺纹都是根据螺旋线原理加工而成，螺纹加工大部分采用机械化批量生产。小批量、单件产品，外螺纹可采用车床加工；内螺纹可以在车床上加工，也可以先在工件上钻孔，再用丝锥攻制而成，如图所示。
外螺纹加工
内螺纹加工
2.螺纹的五个要素包括牙型、直径（大径、小径、中径）、螺距和导程、线数、旋向等。
⑷螺纹的基本要素——螺距
P：螺距
Ph：导程
Ph =P×n
相邻两牙在中径线上对应两点间的轴向距离称为螺距，
螺距用字母P表示ห้องสมุดไป่ตู้同一螺旋线上的相邻两牙在中径线上对
应两点间的轴向距离称为导程，导程用字母Ph表示，如图所示。线数n、螺距P和导程Ph的之间的关系为：Ph＝P×n
⑸螺纹的基本要素——旋向
判断方法二：螺旋线左低右高为右旋
⑴螺纹的基本要素——牙型
螺纹牙型及牙型角
常见的螺纹牙型有三角形（60°、 55°）、梯形、锯齿形、矩形等
⑵螺纹的基本要素——直径
D1（d1）：小径 D（d）：大径
D2（d2）：中径
公称直径代表螺纹尺寸的直径，指螺纹大径的基本尺寸
⑶螺纹的基本要素——线数
P：螺距
Ph：导程
Ph =P×n
形成螺纹的螺旋线条数称为线数，线数用字母n表示。沿一条螺旋线形成的螺纹称为单线螺纹，沿两条以上螺旋线形成的螺纹称为多线螺纹.
三、课堂练习题（二）、找出以下螺纹画法的错误，将正确的图画在对应处
1.
三、课堂练习题（二）、找出以下螺纹画法的错误，将正确的图画在对应处
2.
三、课堂练习题（二）、找出以下螺纹画法的错误，将正确的图画在对应处
3.
（一）、螺纹的基础知识
1.螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有相同剖面形状的连续凸起和沟槽。螺纹凸起部分的顶端叫牙顶，螺纹沟槽的底部叫牙底。 2.螺纹的五个基本要素牙型、直径、螺距（P）、线数（n）、
旋向。 3.螺纹的直径分大径、中径、小径。 4. （内）外螺纹的大径符号（D）d ，（内）外螺纹的中径符号（D2）d2 ，（内）外螺纹的小径符号（D1）d1 。 5.螺纹的牙顶和螺纹终止线用粗实线表示；牙底用细实线表示，并画到倒角内。 6.内、外螺纹旋合画剖视图，旋合部分按外螺纹的规定画法绘制，其余部分按各自原有绘制。
2.内螺纹的画法
内螺纹通常采用剖视图表达，在不反映圆的视图中，大径用细实线表示，小径和螺纹终止线用粗实线表示，且小径取大径的0.85倍，注意剖面线应画到粗实线；若是盲孔，终止线到孔的末端的距离可按0.5倍大径绘制；在反映圆的视图中，大径用约3/4圈的细实线圆弧绘制，孔口倒角圆不画，如图所示.
2.内螺纹的画法
当螺孔相交时，其相贯线的画法如图所示.当螺纹的投影不可见时，所有图线均画成细虚线.
3.内、外螺纹旋合的画法
只有当内、外螺纹的五项基本要素相同时，内、外螺纹才能进行连接。用剖视图表示螺纹连接时，旋合部分按外螺纹的画法绘制，未旋合部分按各自原有的画法绘制。画图时必须注意：表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐；在剖切平面通过螺纹轴线的剖视图中，实心螺杆按不剖绘制.
3.内、外螺纹旋合的画法
4.螺纹牙型的表示法
螺纹的牙型一般不需要在图形中画出,当需要表示螺纹的牙型时,如下图.
（a）外螺纹局部剖（b）内螺纹全剖（c）局部放大图
5.圆锥螺纹画法
具有圆锥螺纹的零件,其螺纹部分在投影为圆的视图中,只需画出一端螺纹视图,如下图.
（a）外螺纹
（b）内螺纹
三、课堂练习题
