焦化厂主要生产车间：备煤车间、炼焦车间、煤气净化车间及其公辅设施等，各车间主要生产设施如下表所示：序号系统名称主要生产设施 1 备煤车间煤仓、配煤室、粉碎机室、皮带机运输系统、煤制样室 2 炼焦车间煤塔、焦炉、装煤设施、推焦设施、拦焦设施、熄焦塔、筛运焦工段(包括焦台、筛焦楼) 3 煤气净化车间冷鼓工段(包括风机房、初冷器、电捕焦油器等设施)；脱氨工段(包括洗氨塔、蒸氨塔、氨分解炉等设施)；粗苯工段(包括终冷器、洗苯塔、脱苯塔等设施) 4 公辅设施废水处理站、供配电系统、给排水系统、综合水泵房、备煤除尘系统、筛运焦除尘系统、化验室等设施、制冷站等 3、炼焦的重要意义由高温炼焦得到的焦炭可供高炉冶炼、铸造、气化和化工等工业部门作为燃料和原料；炼焦过程中得到的干馏煤气经回收、精制可得到各种芳香烃和杂环混合物，供合成纤维、医药、染料、涂料和国防等工业做原料；经净化后的焦炉煤气既是高热值燃料，也是合成氨、合成燃料和一系列有机合成工业的原料。
因此，高温炼焦不仅是煤综合利用的重要途径，也是冶金工业的重要组成成分。
政策性风险煤炭是我国最重要的能源之一,在国民经济运行中处于举足轻重的地位,焦化行业属于国家重点扶持的行业。
为建立大型钢铁循环结构，在钢铁的重要生产基地和炼焦煤生产基地建设并经营现代化大型焦化厂符合我国产业政策和经济结构调整方向,也是焦化工业发展的一个前景。
五、原料煤的准备备煤车间的生产任务是给炼焦车间提供数量充足、质量合乎要求的配合煤。
其工艺流程为：原料煤→受煤坑→煤场→斗槽→配煤盘→粉碎机→煤塔。
1、煤的接收与储存原料煤一般以汽车火车的方式从各地运输过来，邯钢焦化厂的原料煤主要来自邢台的康庄、官庄，峰峰和山西等地。
当汽车、火车到达后，与受煤坑定位后，用螺旋卸煤机把煤卸到料仓里，当送料小车开启料仓开口后，用皮带把煤料运到规定位置。
注意：每个料仓一次只能盛放同一种类别的煤。
为了保证焦炉的连续生产和稳定焦炉煤的质量，应根据煤质的类别用堆取料机把运来的煤卸放在煤场的各规定位置。
来自硫铵工段的煤气，经终冷塔上段的循环水和下段的制冷水换热后，将煤气由55℃降至22-25℃后，由洗苯塔底部入塔，自下而上与塔顶喷淋的循环洗油逆流接触，煤气中的苯被循环洗油吸收，再经过塔的捕雾段脱除雾滴后，离开洗苯塔去外管送往各用户。
洗苯塔底富油由富油泵加压后送至粗苯油汽换热器，与脱苯塔塔顶出来的粗苯汽换热，将富油预热至60℃，然后至油油换热器与脱苯塔塔底出来的贫油换热，温度由60℃升至120℃，最后进入粗苯管式炉被加热至180℃摆布，进入脱苯塔。
从脱苯塔塔顶蒸出的粗苯蒸汽及水蒸汽混合汽进入油汽换热器，被从洗苯塔来的富油和16℃制冷水冷却至30℃摆布然后进入粗苯油水分离器进行分离。
分离出的粗苯进入粗苯回流槽。
部份粗苯经粗苯回流泵送至脱苯塔塔顶作回流，其余部份溢流入粗苯贮槽，需要外售时由粗苯输送泵送往粗苯装车站外售。
分离出的油水混合物进入控制分离器，在此分离出的洗油送至地下放空槽，并由地下放空槽液下泵送入贫油槽，分离出的粗苯分离水送至本工段冷凝液贮槽与煤气冷凝液混合。
脱苯后的热贫油从脱苯塔塔底流出，自流入油油换热器与富油换热使其温度降至100℃摆布然后入贫油槽并由贫油泵加压送至一段贫油冷却器和二段贫油冷却器分别被32℃循环水和16℃冷却水冷却至约30℃，送洗苯塔喷淋洗涤煤气。
外购的新洗油卸入新洗油地下槽，由新洗油地下槽设置的液下泵送入新洗油槽。
0.5MPa 蒸汽被粗苯管式加热炉加热至400℃摆布，一部份作为洗油再生器的热源，另一部份直接进入脱苯塔底作为其热源。
粗苯管式加热炉所需燃料由洗苯后的煤气经煤气过滤器过滤后供给。
在洗苯脱苯的操作过程中，循环洗油的质量逐渐恶化，为保证洗油质量，采用洗油再生器将部份洗油再生。
用过热蒸汽加热，蒸出的油汽进入脱苯塔，残渣排入残油池定期送往煤场。
煤气经终冷塔冷凝所得的冷凝液再由初冷配入一定比例的焦油，由冷凝液输送泵送终冷塔下段循环喷淋，多余部份送初冷机械化氨水澄清槽。
焦化厂是炼焦行业的主要生产设施，主要用于将煤炭加热至高温下进行热解，产生焦炭、焦炉煤气和焦油等副产品。
本文将对一个年产70万吨焦炭的焦化厂进行毕业设计，包括以下内容：厂区设计、工艺流程、设备选型、环境保护等。
1.厂区设计：焦化厂的厂区面积应足够大，以容纳煤炭储存、炼焦、气体处理和产品运输等各个生产区域。
厂区应具有良好的硬质道路、供水、供电和卫生设施等基础设施，以确保生产的正常进行。
2.工艺流程：焦化厂的工艺流程主要包括煤炭破碎、除尘、焦炉炼焦、气体处理和产品收集等环节。
(1)煤炭破碎：使用煤炭破碎机将大块煤炭破碎成适合炼焦的小颗粒。
(2)除尘：煤炭破碎和炼焦过程中会产生大量的粉尘，需要通过除尘设备进行处理，以减少对环境的影响。
(3)焦炉炼焦：将破碎后的煤炭投入焦炉进行热解，同时通过燃烧热能产生焦炉煤气。
(4)气体处理：将焦炉煤气进行脱硫、脱氰等处理，以减少对环境和人体的污染。
(5)产品收集：从焦炉煤气中提取焦油和其他有价值的副产品。
3.设备选型：对于年产70万吨焦炭的焦化厂，需要选择适合规模的设备。
(1)煤炭破碎机：根据煤炭的硬度和颗粒度要求，选择适合的煤炭破碎机。
(2)除尘设备：根据排放标准，选择适合的除尘设备，如电除尘器或袋式除尘器。
(3)焦炉：选择适宜规模和效率的焦炉，以提高焦炉产出和降低能耗。
(4)气体处理设备：选择适合的脱硫、脱氰设备，如干法处理或湿法处理等。
(5)产品收集设备：选择适宜的焦油分离装置和其他副产品的收集设备。
4.环境保护：焦化厂是重要的污染源之一，为了减少环境污染，需要采取相应的措施。
(1)安装除尘设备和脱硫设备，减少粉尘和气体污染物的排放。
(2)合理规划厂区，将生产区域与居民区、水源保护区等分开，降低对周边环境的影响。
(3)定期进行环境监测，确保排放符合国家标准。
(4)建立完善的废物处理体系，对废弃物进行合理处置，避免对土壤和水体的污染。
综上所述，本文对年产70万吨焦炭的焦化厂进行了毕业设计，包括厂区设计、工艺流程、设备选型和环境保护等方面。

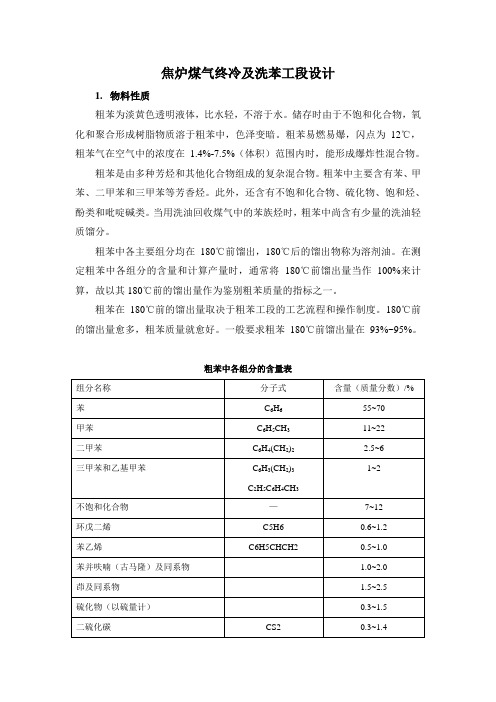

焦炉煤气终冷及洗苯工段设计1.物料性质粗苯为淡黄色透明液体，比水轻，不溶于水。
储存时由于不饱和化合物，氧化和聚合形成树脂物质溶于粗苯中，色泽变暗。
粗苯易燃易爆，闪点为12℃，粗苯气在空气中的浓度在 1.4%-7.5%（体积）范围内时，能形成爆炸性混合物。
粗苯是由多种芳烃和其他化合物组成的复杂混合物。
粗苯中主要含有苯、甲苯、二甲苯和三甲苯等芳香烃。
此外，还含有不饱和化合物、硫化物、饱和烃、酚类和吡啶碱类。
当用洗油回收煤气中的苯族烃时，粗苯中尚含有少量的洗油轻质馏分。
粗苯中各主要组分均在180℃前馏出，180℃后的馏出物称为溶剂油。
在测定粗苯中各组分的含量和计算产量时，通常将180℃前馏出量当作100%来计算，故以其180℃前的馏出量作为鉴别粗苯质量的指标之一。
粗苯在180℃前的馏出量取决于粗苯工段的工艺流程和操作制度。
180℃前的馏出量愈多，粗苯质量就愈好。
一般要求粗苯180℃前馏出量在93%~95%。
粗苯中各组分的含量表（周敏，王清泉，马名杰. 焦化工艺学. 中国矿业大学出版社）2.煤气中回收苯的意义粗苯是有机化学工业的重要原料，回收苯具有较高的经济效益。
焦炉煤气中粗苯含量较高，通过回收粗苯不仅净化了煤气，吸收的粗苯还可以产生经济效益。
目前中国焦化工业生产的苯，仍是苯类产品的重要来源。
3.终冷塔工艺流程饱和器后的煤气温度为55~56℃，其中水汽是饱和的，此中煤气冷却到20~25℃，放热量很大。
煤气中含有氰化氢，硫化氢和萘。
煤气中含萘1.0~1.5g/m3,在终冷时萘自煤气中析出，故不能用一般的管壳式冷却器进行终冷，析出萘容易堵塞。
一般采用直接式冷却器，水中悬浮萘，必须清除。
脱萘后煤气含萘要求小于0.5g/m3。
目前焦化厂采用的煤气终冷和除萘工艺流程主要有四种：煤气终冷和机械除萘，终冷和焦油洗萘，终冷和油洗萘，横管终冷和喷洒轻焦油洗萘。
3.1 终冷和机械除萘煤气终冷和机械除萘工艺流程图来自硫按工段的粗煤气进入隔板式终冷塔以冷却水直接冷却，使粗气温度从55~60℃冷却到25~27℃。
//////////中国矿业大学本科生毕业设计姓名：学号：学院：专业：设计题目：年产120万吨焦化厂粗苯工段的设计专题：指导教师：职称：教授2009年 5月徐州中国矿业大学毕业设计任务书学院专业年级姓名任务下达日期：毕业设计日期：毕业设计题目：年产120万吨焦化厂粗苯工段的设计毕业设计专题题目：毕业设计主要内容和要求：要求：<1）回收工艺论证；<2）主要设备计算和选型；<3）绘制带控制点工艺流程图、设备平面布置图、管道平面和立面布置图、绘制一张主要设备图<必须与自己的设备计算一致），用AutoCAD绘制；<4）编制设计说明书；<5）按2×60孔TJL5550D焦炉配套规模进行计算。
计算条件：苯回收率：1.0%硫铵工段来煤气温度/饱和温度℃： 58/53终冷温度：22℃毕业设计工作计划<1）3.1~3.8 设计基本知识培训<2）3.9~3.22现场实习收集资料<3）3.23~4.17工艺论证和计算<5）4.18~5.31绘制图纸<6）6.1~6.15提交设计说明书和图纸院长签字：指导教师签字：中国矿业大学毕业设计指导教师评阅书指导教师评语<①基础理论及基本技能的掌握；②独立解决实际问题的能力；③研究内容的理论依据和技术方法；④取得的主要成果及创新点；⑤工作态度及工作量；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：指导教师签字：年月日中国矿业大学毕业设计评阅教师评阅书评阅教师评语<①选题的意义；②基础理论及基本技能的掌握；③综合运用所学知识解决实际问题的能力；③工作量的大小；④取得的主要成果及创新点；⑤写作的规范程度；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：评阅教师签字：年月日中国矿业大学毕业设计答辩及综合成绩目录第一章绪论11.1炼焦煤气中回收苯族烃的意义11.2 粗苯的性质11.3 设计任务书21.3.1 设计题目：120万t/a焦化厂粗苯工段的工艺设计21.3.2 计算条件：31.3.3 设计条件31.3.4 设计要求4第二章工艺论证及确定62.1 煤气的终冷及除萘的方法及工艺选择62.1.1 煤气终冷和除萘工艺72.1.2 煤气终冷和焦油洗萘工艺82.1.3 油洗萘和煤气终冷工艺92.1.4 横管终冷洗萘工艺132.2 洗苯工艺 (11)2.2.1 用焦油洗油回收粗苯：152.2.2 石油洗油回收粗苯16第三章粗苯脱苯方法及工艺选择错误！未定义书签。
化工设计课程设计课设题目 90万吨焦化厂洗苯工段的初步设计专业班级学生指导教师日期目录错误!未找到引用源。
摘要苯是一种具有危害的化学品，在煤气中是一种杂质，如果煤气中含有粗苯，在居民使用中会出现燃烧不完全，冒黑烟等现象，对后续工段的工艺也有影响，同时，粗苯是一种有用的化学品，是重要的化工原料，经过分离可以分离出苯、甲苯、二甲苯等化学品，因此从粗煤气中提取出来粗苯不仅具有环保意义，而且具有经济价值。
终冷洗苯工段就是将硫铵工段输送来的粗煤气进行降温冷却，使粗煤气温度降到最佳吸收温度，同时可以脱除粗煤气中的萘进行回收，然后送入洗苯塔用洗油进行吸收，将粗苯分离出来。
终冷塔设计为两段式，分别用循环水和冷却水进行冷却，洗苯塔采用填料吸收塔进行吸收，使用塑料孔板波纹填料。
关键词：终冷洗苯洗油年产60万吨焦化厂洗苯工段设计说明书一、概述1.1设计依据1.1.1设计依据依据有关部门下达的设计任务书或可行性研究报告的批文，环境影响报告书的批文，技术引进报告的批文，设计合同，其他文件等。
对于本次化工设计课程设计，设计依据是指导老师下达的设计任务书。
1.1.2设计项目名称年产万吨焦化厂洗苯工段初步设计1.1.3生产能力年产万90吨焦炭，煤气产率：11.2%，全焦率：79%，一年按天365，一天24小时。
1.1.4 生产方法在生产硫铵的回收工艺中，饱和器后的煤气温度通常为左右，而回收苯族烃的适宜温度为左右，因此，在回收苯族烃之前煤气要再次进行冷却，称为最终冷却。
在终冷前煤气含萘约，大大超过终冷温度下的饱和含萘量。
因此，煤气最终冷却同时还有除萘作用。
回收粗苯最常用的方法是洗油吸收法。
为达到的回收率，采用多段逆流吸收法。
吸收温度不高于。
终冷后的煤气含粗苯，进入粗苯吸收塔，塔上喷淋洗油，煤气自上而下流动，煤气与洗油逆流接触，洗油吸收粗苯成为富苯洗油，富油脱掉吸收的粗苯，称为贫油，贫油在洗苯塔吸收粗苯又成为富油。
富油含苯，贫油含苯。
1 文献综述1.1 产品简介粗苯是多种芳烃和其他化合物组成的混合物，粗苯主要成分是苯、甲苯、二甲苯及三甲苯等，此外，还含有一些不饱和化合物、硫化物及少量的酚类和吡啶碱类。
当用洗油回收煤气中的苯族烃时，在所得的粗苯中有少量的洗油轻质馏分，粗笨是焦炭生产过程中副产物，常温下是一种淡黄色易挥发的液体。
粗苯的各主要组分在180℃的馏出物称为溶剂油。
在测定粗苯中各组分的含量和计算产量时，通常把180℃前馏出量当作100%来计算，故以其180℃前的馏出量作为馏出量质量的指标之一。
粗苯在180℃前的馏出量取决于粗苯工段的工艺流程和操作制度。
180℃前的馏出量越多，粗苯的质量就越少，一般要求180℃前的馏出量为93—95%粗苯。
粗苯是淡黄色的透明液体，比水轻，不溶于水。
在储存时，由于轻质不饱和化合物的氧化和聚合形成的树脂状物质能溶解于粗苯中使其着色并很快地变暗。
粗苯是易燃的物质，闪点12℃。
粗苯蒸汽在空气中的浓度在1.4—7.5%（体积）范围内时，能形成爆炸性混合物，此工段要求严禁烟火。
由于粗笨是一种初级化工产品，成分复杂，不能直接用于化工生产，也不能直接被终端客户消费，因此需要精苯生产企业把粗笨分理出纯苯、甲苯、二甲苯以及重质苯后，再到消费者手中。
苯、甲苯、二甲苯（简称BTX）等同属于芳香烃，是重要的基本有机化工原料，芳香烃衍生的下游产品，广泛用于三大合成材料（合成塑料、合成纤维、合成橡胶）和有机原料及各种中间体的制造。
苯主要用于合成乙苯、异丙苯环己烷，一部分也用于合成苯胺、马来酸、环氧树脂、尼龙和氯苯等。
其中氯苯是重要的制药和染料工业的中间体，而苯胺则广泛用于染料、医药、农药、炸药、助剂、香料等精细化学品的生产，也用于合成材料工业[1]。
二甲苯在工业上有用的是邻、对二甲苯。
邻二甲苯可以用作生产邻二甲苯酰酐（苯酐）的原料，邻二甲苯酰酐主要用于增塑剂的制备；对二甲苯用作生产对二甲酸的原料，对苯二甲酸不仅是制造聚酯纤维涤纶的原料，也是制造模型树脂的原料。
太原理工大学摘要苯是一种具有危害的化学品，在煤气中是一种杂质，如果煤气中含有粗苯，在居民使用中会出现燃烧不完全，冒黑烟等现象，对后续工段的工艺也有影响，同时，粗苯是一种有用的化学品，是重要的化工原料，经过分离可以分离出苯、甲苯、二甲苯等化学品，因此从粗煤气中提取出来粗苯不仅具有环保意义，而且具有经济价值。
终冷洗苯工段就是将硫铵工段输送来的粗煤气进行降温冷却，使粗煤气温度降到最佳吸收温度，同时可以脱除粗煤气中的萘进行回收，然后送入洗苯塔用洗油进行吸收，将粗苯分离出来。
终冷塔设计为两段式，分别用循环水和冷却水进行冷却，洗苯塔采用填料吸收塔进行吸收，使用塑料孔板波纹填料。
