热变形维卡温度软化点测试仪使用说明书

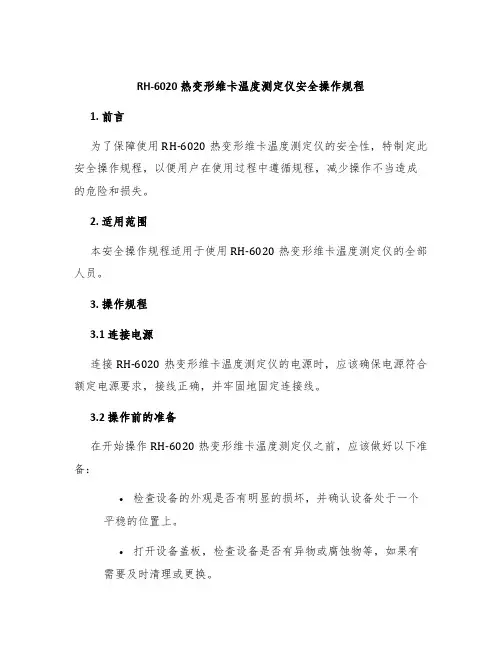

RH-6020热变形维卡温度测定仪安全操作规程1. 前言为了保障使用RH-6020热变形维卡温度测定仪的安全性，特制定此安全操作规程，以便用户在使用过程中遵循规程，减少操作不当造成的危险和损失。

2. 适用范围本安全操作规程适用于使用RH-6020热变形维卡温度测定仪的全部人员。

3. 操作规程3.1 连接电源连接RH-6020热变形维卡温度测定仪的电源时，应该确保电源符合额定电源要求，接线正确，并牢固地固定连接线。

3.2 操作前的准备在开始操作RH-6020热变形维卡温度测定仪之前，应该做好以下准备：•检查设备的外观是否有明显的损坏，并确认设备处于一个平稳的位置上。

•打开设备盖板，检查设备是否有异物或腐蚀物等，如果有需要及时清理或更换。

•预热设备，先按照使用手册的规定把设备调到合适的温度，等设备温度到达标准温度后方可进行操作。

3.3 操作过程中的要点操作过程中需要注意以下要点：•操作人员应该戴好相关劳动保护用品，防止发生意外事故。

•严格按照使用手册指示操作，不得随意调整操作参数。

•操作人员应该时刻关注设备的运行状态，以发现问题及时处理。

•如果有异常情况出现，应该立即停止操作，并及时排除故障。

3.4 操作后的处理进行操作后，应该做好以下处理：•按照要求关机，并断开电源。

•清理设备和周围的环境、检查设备是否有损坏并做好记录。

•妥善保管操作文档等相关资料。

4. 安全预警在操作RH-6020热变形维卡温度测定仪时，如果发现以下情况，应该立即采取相应的应急措施：•设备出现异常声响或异常振动等情况。

•设备操作过程中出现异常输出值或报警信息。

•设备周围环境突发火灾或者其他紧急情况。

5. 后续管理在使用RH-6020热变形维卡温度测定仪后，应该做好后续的管理工作，包括定期检查，设备保养，及时处理设备故障等。

6. 结束语本文档是对RH-6020热变形维卡温度测定仪安全操作规程的说明，希望用户在使用过程中仔细阅读并遵循本文档的规程，以保证人身和设备的安全。

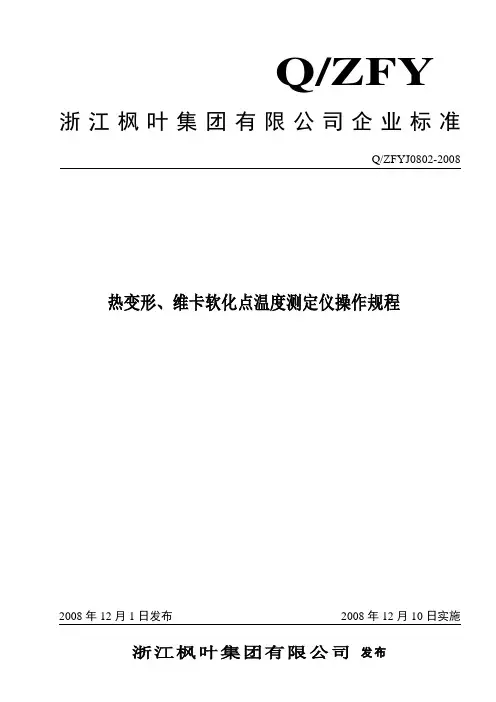

Q/ZFY热变形、维卡软化点温度测定仪操作规程浙江枫叶集团有限公司发布前言为进一步加强公司标准化管理，规范企业标准的编写，建立有效的企业标准体系，特制定本标准。

本标准自2008年12月10日起实施。

本标准主要起草人：张树峰。

本标准审核人：赖雅银。

本标准批准人：吕仲法。

Q/ZFYJ0802-2008 热变形、维卡软化点温度测定仪操作规程1范围适用于非金属材料（塑料、橡胶、尼龙、电绝缘材料等）的热变形分析及维卡软化点温度的测定。

2引用依据XRW-300H5维卡软化点温度测定系统使用手册。

3操作程序3.1 安装步骤3.1.1打开计算机电源开关，启动Windows系列操作系统。

3.1.2将标有“XRW-300H5维卡软化点、热变形温度系统”的磁盘插入A：驱动器。

3.1.3打开运行程序命令行对话框：并在命令行输入：A：\SETUP.EXE，单击确认。

3.1.4启动安装系统。

3.1.5指定软件安装目标路径，单击确认。

3.1.6安装完成，系统生成一新程序。

4 软件操作启动软件前，要首先检查硬件仪器的安装，连接是否准确无误。

4.1 软件启动，双击程序组，进入系统主菜单。

4.2 进入菜单“File文件”，打开存档文件，点击“状态条（T）”的可选项，通过点击，隐藏系统状态条。

4.3 退出试验系统（X）到Windows，关闭所有窗口（括库文件和外部文件）。

5 菜单“Experment试验”该菜单下的命令可完成试验参数设置，开始新的试验，温度监控，形变标定等功能，是系统的核心功能。

5.1 设备参数，系统会弹出一个对话框。

对话框中的内容包括：检验类型、检验依据、检验编号、试样名称、委托单位、生产单位、检验设备、设备编号、试样制备、试样规格、叠合层数、载荷、变形量、传热介质、升温速度、上限温度、环境温度、数据文件、校核人、主检人、检验单位、检验日期、试验过程信息。

5.2 开始新试验本命令启动试验，完成试验前的调零，试验中的监控，试验结果存盘。

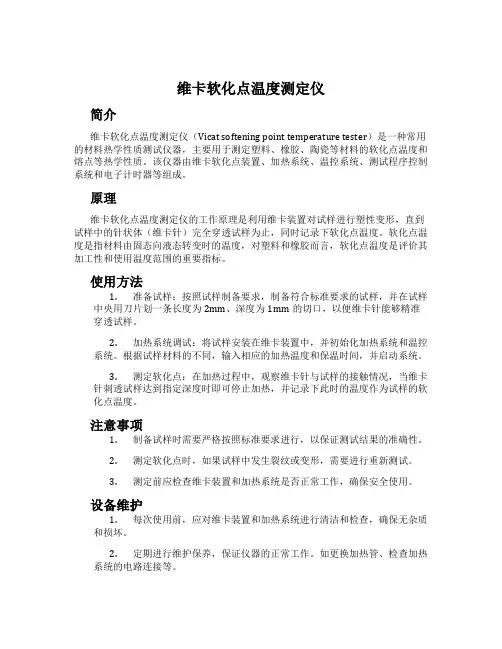

维卡软化点温度测定仪简介维卡软化点温度测定仪（Vicat softening point temperature tester）是一种常用的材料热学性质测试仪器，主要用于测定塑料、橡胶、陶瓷等材料的软化点温度和熔点等热学性质。

该仪器由维卡软化点装置、加热系统、温控系统、测试程序控制系统和电子计时器等组成。

原理维卡软化点温度测定仪的工作原理是利用维卡装置对试样进行塑性变形，直到试样中的针状体（维卡针）完全穿透试样为止，同时记录下软化点温度。

软化点温度是指材料由固态向液态转变时的温度，对塑料和橡胶而言，软化点温度是评价其加工性和使用温度范围的重要指标。

使用方法1.准备试样：按照试样制备要求，制备符合标准要求的试样，并在试样中央用刀片划一条长度为2mm、深度为1mm的切口，以便维卡针能够精准穿透试样。

2.加热系统调试：将试样安装在维卡装置中，并初始化加热系统和温控系统。

根据试样材料的不同，输入相应的加热温度和保温时间，并启动系统。

3.测定软化点：在加热过程中，观察维卡针与试样的接触情况，当维卡针刺透试样达到指定深度时即可停止加热，并记录下此时的温度作为试样的软化点温度。

注意事项1.制备试样时需要严格按照标准要求进行，以保证测试结果的准确性。

2.测定软化点时，如果试样中发生裂纹或变形，需要进行重新测试。

3.测定前应检查维卡装置和加热系统是否正常工作，确保安全使用。

设备维护1.每次使用前，应对维卡装置和加热系统进行清洁和检查，确保无杂质和损坏。

2.定期进行维护保养，保证仪器的正常工作。

如更换加热管、检查加热系统的电路连接等。

3.长时间不使用时，应进行适当的防尘、防潮措施，避免灰尘和湿气对仪器的损伤。

总结维卡软化点温度测定仪是一种常用的材料热学性质测试仪器，通过维卡装置对试样进行塑性变形，测定软化点温度，是评价塑料和橡胶加工性和使用温度范围的重要指标。

使用时需要严格按照制样和测试要求进行操作，对仪器进行定期维护保养，以确保测试结果的准确性和仪器的正常工作。

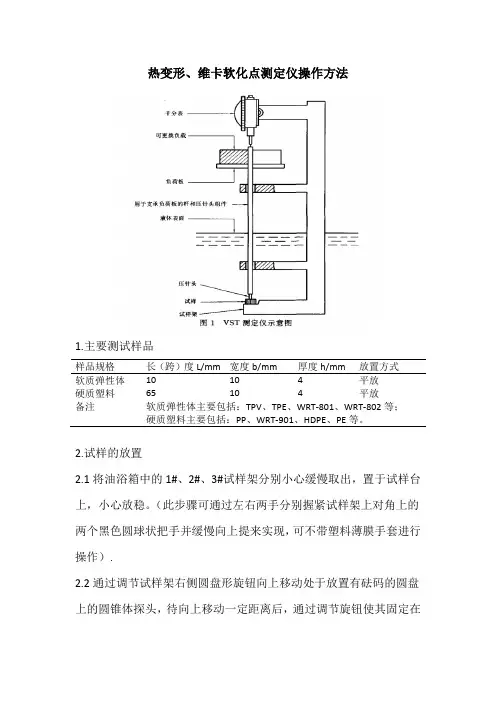

热变形、维卡软化点测定仪操作方法1.主要测试样品样品规格长（跨）度L/mm 宽度b/mm 厚度h/mm 放置方式软质弹性体10 10 4 平放硬质塑料65 10 4 平放备注软质弹性体主要包括：TPV、TPE、WRT-801、WRT-802等；硬质塑料主要包括：PP、WRT-901、HDPE、PE等。

2.试样的放置2.1将油浴箱中的1#、2#、3#试样架分别小心缓慢取出，置于试样台上，小心放稳。

（此步骤可通过左右两手分别握紧试样架上对角上的两个黑色圆球状把手并缓慢向上提来实现，可不带塑料薄膜手套进行操作）.2.2通过调节试样架右侧圆盘形旋钮向上移动处于放置有砝码的圆盘上的圆锥体探头，待向上移动一定距离后，通过调节旋钮使其固定在此高度，然后左手捏住试样杆末端的压头（因为此压头与试样杆间为套入式连接，一旦单独抽离试样杆，压头会与试样杆分离，若不用手捏住，会掉入油浴箱中，难以重新取出！）向上顶起试样杆，从而使处于试样架底部的试样（通常为上一次实验完成后还未取出的试样）与压头脱离，并用右手迅速取出试样，然后换上本次所需测试试样，并按要求放置，之后用压头压紧，再次通过调节试样架右侧圆盘形旋钮向下移动圆锥体探头，直至刚好接触到需要放置砝码的圆盘的圆心位置（通常为了便于之后的零点位置较正，锥体探头与圆盘中心可相隔1mm左右），然后通过调节旋钮使其固定在此高度，从而固定住压头与所测试样。

（此过程中，涉及到需要接触试样杆、压头及试样的操作步骤，需要带上塑料薄膜手套以防止硅油对手的污染）2.3 依次放置好1#、2#试样架中的试样（3#试样架有故障不能进行正常实验故无需放置试样），然后依次将1#、2#、3#试样架分别小心缓慢的放入油浴池中（若不放置3#试样架，在程序升温过程中，当温度过高时，硅油会挥发出油浴箱，对实验室环境造成污染）。

3.压头的选择及圆盘上所需加载砝码质量的计算样品规格所选压头或压针型号测试项目负载计算公式依据标准所需加载砝码质量实际加载砝码质量软质弹性体压针维卡软化点（1）GB/T1633-2000.A50法1000g 50g硬质塑料压头热（负荷）变形温度（2）GB/T1634.1—200425g 20g备注(1):压针施加在试样上的法向正应力g S m m m ∙++=压针砝码压针杆σ 其中： σ=10N S=1 mm 2 m 杆+m 压针=50g(2)压头施加在试样上的作用力L h b F f *∙∙*=322σ其中：σf =0.45MPa b=10mm h=4mm L=65mm F=(m 杆+m 压头+m 砝码)g4.1操作系统及参数设定首先打开热变形、维卡软化点测定仪电源开关，待指示灯与操作屏幕界面稳定后，按依据提示进入操作，分别设置好升温范围，升温速率，目标距离；在砝码盘上放置好砝码后对1#、2#试样架进行位置调节，先使其位置处于+0.5mm 之间，之后进行重新调零校正。

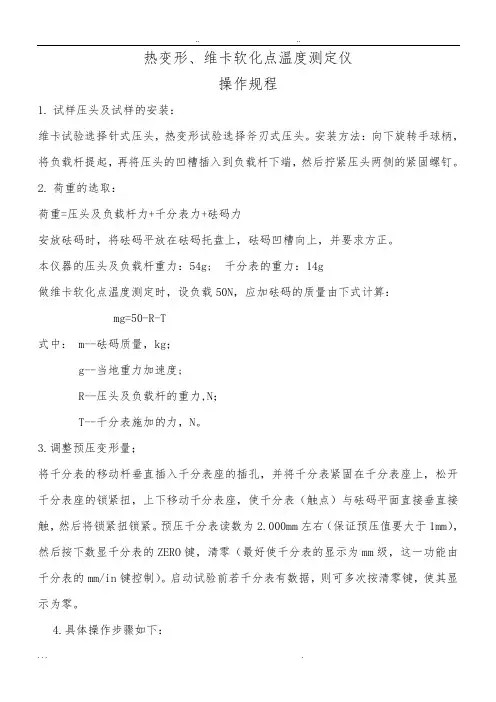

热变形、维卡软化点温度测定仪操作规程1.试样压头及试样的安装：维卡试验选择针式压头，热变形试验选择斧刃式压头。

安装方法：向下旋转手球柄，将负载杆提起，再将压头的凹槽插入到负载杆下端，然后拧紧压头两侧的紧固螺钉。

2.荷重的选取：荷重=压头及负载杆力+千分表力+砝码力安放砝码时，将砝码平放在砝码托盘上，砝码凹槽向上，并要求方正。

本仪器的压头及负载杆重力：54g; 千分表的重力：14g做维卡软化点温度测定时，设负载50N，应加砝码的质量由下式计算：mg=50-R-T式中： m--砝码质量，kg；g--当地重力加速度;R--压头及负载杆的重力,N；T--千分表施加的力，N。

3.调整预压变形量；将千分表的移动杆垂直插入千分表座的插孔，并将千分表紧固在千分表座上，松开千分表座的锁紧扭，上下移动千分表座，使千分表（触点）与砝码平面直接垂直接触，然后将锁紧扭锁紧。

预压千分表读数为2.000mm左右（保证预压值要大于1mm），然后按下数显千分表的ZERO键，清零（最好使千分表的显示为mm级，这一功能由千分表的mm/in键控制）。

启动试验前若千分表有数据，则可多次按清零键，使其显示为零。

4.具体操作步骤如下：4.1两手握住试样架的手柄，向上提起，将托盘向另一方向移开，露出油箱口，然后向油箱注入适量的甲基硅油或其他加热介质（油面距离油箱顶端50mm~60mm 为宜）。

加完油后，将托盘重新固定好。

4.2接通仪器的电源，电源指示灯亮。

4.3将试样架提出，将试样放在未加负荷的压针下。

然后将试样架浸入加热浴中。

4.4 5min后，压针头处于静止位置，将足量砝码加到负载杆的砝码托盘上，使加在试样上的总推力符合试验要求。

4.5放好千分表，并将其调零。

4.6设定温度参数在温控箱处于复位状态时（按通电源或按动面板上的“位状态），可进行升温速率和上限温度的设定。

1）升温速率的设定：“”键为升温速率设定有效键，按动它，此时显示器上显示的数值被有效记忆，同时可以实现速率在50℃/h到120℃/h之间的转换。

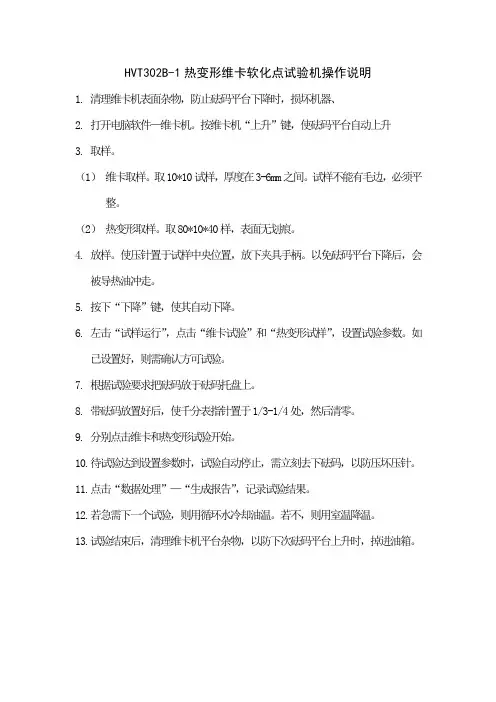

HVT302B-1热变形维卡软化点试验机操作说明
1.清理维卡机表面杂物，防止砝码平台下降时，损坏机器、
2.打开电脑软件—维卡机。

按维卡机“上升”键，使砝码平台自动上升
3.取样。

（1）维卡取样。

取10*10试样，厚度在3-6mm之间。

试样不能有毛边，必须平整。

（2）热变形取样。

取80*10*40样，表面无划痕。

4.放样。

使压针置于试样中央位置，放下夹具手柄。

以免砝码平台下降后，会
被导热油冲走。

5.按下“下降”键，使其自动下降。

6.左击“试样运行”，点击“维卡试验”和“热变形试样”，设置试验参数。

如
已设置好，则需确认方可试验。

7.根据试验要求把砝码放于砝码托盘上。

8.带砝码放置好后，使千分表指针置于1/3-1/4处，然后清零。

9.分别点击维卡和热变形试验开始。

10.待试验达到设置参数时，试验自动停止，需立刻去下砝码，以防压坏压针。

11.点击“数据处理”—“生成报告”，记录试验结果。

12.若急需下一个试验，则用循环水冷却油温。

若不，则用室温降温。

13.试验结束后，清理维卡机平台杂物，以防下次砝码平台上升时，掉进油箱。

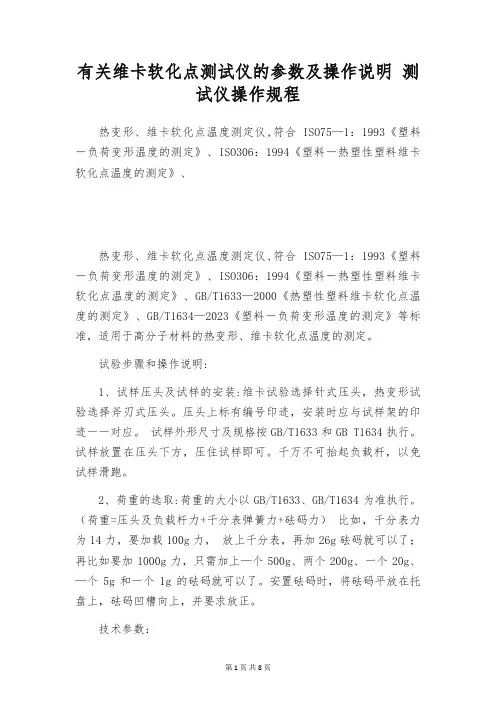

有关维卡软化点测试仪的参数及操作说明测试仪操作规程热变形、维卡软化点温度测定仪,符合ISO75—1：1993《塑料－负荷变形温度的测定》、ISO306：1994《塑料－热塑性塑料维卡软化点温度的测定》、热变形、维卡软化点温度测定仪,符合ISO75—1：1993《塑料－负荷变形温度的测定》、ISO306：1994《塑料－热塑性塑料维卡软化点温度的测定》、GB/T1633—2000《热塑性塑料维卡软化点温度的测定》、GB/T1634—2023《塑料－负荷变形温度的测定》等标准，适用于高分子材料的热变形、维卡软化点温度的测定。

试验步骤和操作说明:1、试样压头及试样的安装:维卡试验选择针式压头，热变形试验选择斧刃式压头。

压头上标有编号印迹，安装时应与试样架的印迹一一对应。

试样外形尺寸及规格按GB/T1633和GB T1634执行。

试样放置在压头下方，压住试样即可。

千万不可抬起负载杆，以免试样滑跑。

2、荷重的选取:荷重的大小以GB/T1633、GB/T1634为准执行。

（荷重=压头及负载杆力+千分表弹簧力+砝码力）比如，千分表力为14力，要加载100g力，放上千分表，再加26g砝码就可以了；再比如要加1000g力，只需加上—个500g、两个200g、一个20g、—个5g和一个1g的砝码就可以了。

安置砝码时，将砝码平放在托盘上，砝码凹槽向上，并要求放正。

技术参数：1.温度掌控范围：室温～300℃2.升温速率：50℃／h、120℃／h 或（任意设定升温速率）3.最大温度误差：±0.5℃4.变形测量方法：位移传感器测量5.变形测量范围：0～3mm6.最大变形误差：0.01mm7.变形辨别率：0.001mm8.负荷范围：0.864N —49.03N 负荷误差：±2.5%9.热变形试验跨距调整范围：80mm－160mm任意调整。

10.试样架数：三个试样架，试验时可任意选择。

11.加热介质：甲基硅油或变压器油。

一、概述WKW-300型热变形维卡温度测定仪根据国家标准GB1633-2000，GB1634-79设计制造，符合ISO75-1993，ISO306-1994国际标准的要求,适用于化工企业、科研院所、大专院校等部门对塑料、橡胶、尼龙、电缆料等高分子材料进行热变形温度和维卡软化点的测试。

由于本产品采用了先进的微电子和计算机控制技术，使产品具有试验过程的自动化、程序化的优点。

同时，还实现了参数键盘输入，数据处理，彩色曲线显示，大容量的数据存储和绘图及报告单的打印等功能。

本机采用了本公司独特的计算机程序控制匀速升降温系统，该技术成功地为浙江大学制造了PTC试验用程控匀速升降温系统。

为了防止在试验过程当中油量过多或大膨胀系数的油受热膨胀溢出，本机特加装了溢出油回收装置。

二、主要技术指标１、温度控制范围：室温～ 300℃（超过300℃待定）２、温度测量精度：±0.5℃３、匀速升温速率：Ａ速度：5±0.5℃／6 minＢ速度：12±1.0℃／6 min４、变形测量范围：0～1.00mm数显表分辨率：0.001mm５、加热介质：甲基硅油（200厘斯以下,闪点300以上）变压器油、乙二醇、液态石蜡等６、软化点（维卡）试验最大负荷：维卡负荷：GA＝10N±0.2NGB＝50N±1N7、热变形试验最大弯曲正应力：8、最大加热功率：六单元≤6500W；四单元≤4500W；三单元≤4000W9、电源：220V 50Hz 30A10、冷却方式：自然冷和水冷11、具有上限温度保护功能设定12、具有超限自动停止功能13、具有计算机设置控制、显示、数据存储、处理、打印功能14、试验单元：三单元；四单元；六单元三、结构原理本仪器由以下部分组成：⑴油浴器⑵加热系统⑶测温系统⑷样品试验架升降系统⑸加荷系统⑹变形测量系统⑺水冷系统⑻Ａ/Ｄ转换系统⑼Ｉ/Ｏ系统（10）溢出油回收装置 (11)计算机控制系统本仪器试验部分的主体是油浴器。

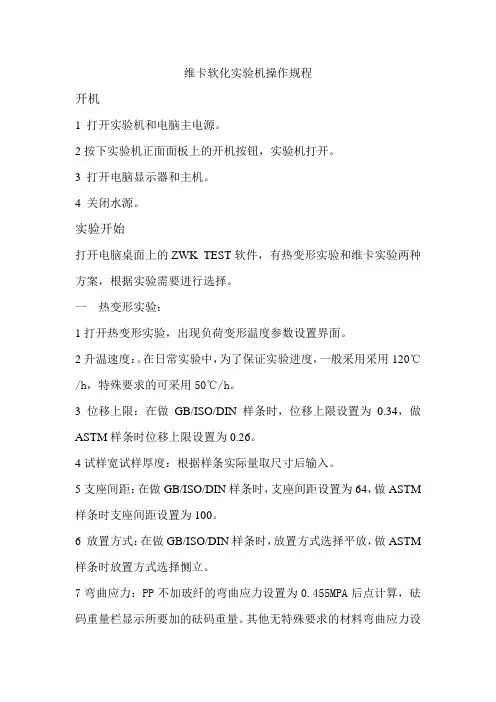

维卡软化实验机操作规程开机1 打开实验机和电脑主电源。

2按下实验机正面面板上的开机按钮，实验机打开。

3 打开电脑显示器和主机。

4 关闭水源。

实验开始打开电脑桌面上的ZWK TEST软件，有热变形实验和维卡实验两种方案，根据实验需要进行选择。

一热变形实验：1打开热变形实验，出现负荷变形温度参数设置界面。

2升温速度：。

在日常实验中，为了保证实验进度，一般采用采用120℃/h，特殊要求的可采用50℃/h。

3 位移上限：在做GB/ISO/DIN样条时，位移上限设置为0.34，做ASTM样条时位移上限设置为0.26。

4试样宽试样厚度：根据样条实际量取尺寸后输入。

5支座间距：在做GB/ISO/DIN样条时，支座间距设置为64，做ASTM 样条时支座间距设置为100。

6 放置方式：在做GB/ISO/DIN样条时，放置方式选择平放，做ASTM 样条时放置方式选择恻立。

7弯曲应力：PP不加玻纤的弯曲应力设置为0.455MPA后点计算，砝码重量栏显示所要加的砝码重量。

其他无特殊要求的材料弯曲应力设置为1.82MPA后点计算，砝码重量栏显示所要加的砝重量。

8预处理温度：一般比平均温度显示值高1℃即可。

9 界面其他参数不动。

10 按按控制面上的升键，放料架从浴槽内升起。

11 按6要求放好样条，按7要求在砝码托盘上加上砝码，并推动夹具手柄把样条压上。

12按千分表上的ZERO键，使显示位移值为零，松开传感器固定架上的千分表后的锁紧螺母，下移千分表，使千分表下端的压头压在砝码上并下移直至位移显示值为4-5MM左右停止，锁紧锁紧螺母。

13 按控制面上的降键，把放料架放入浴槽内.14 选中在做实验的通道，不在做的不选。

15 5分钟后按千分表上的ZERO键，位移值为零，点确认后点是，实验开始。

二维卡实验1 打开维卡实验，出现维卡实验参数设置界面2升温速度：。

在日常实验中，为了保证实验进度，一般采用采用120℃/h，特殊要求的可采用50℃/h。

实验一聚合物热变形温度、维卡软化点的测定一、实验目的通过实验测定高聚物维卡软化点温度，掌握维卡软化点温度测试仪的使用方法和高聚物维卡软化温度的测试方法。

二、实验原理维卡软化温度是指一个试样被置于所规定的试验条件下，在一定负载的情况下，一个一定规格的针穿透试样1mm深度的温度。

这个方法适用于许多热塑性材料，并且以此方法可用于鉴别比较热塑性软化的性质。

图1. 维卡软化点试验装置图三、实验仪器维卡软化点测试仪主要由浴槽和自动控温系统两大部分组成。

浴槽内又装有导热液体、试样支架、砝码、指示器、温度计等构件，其基本结构见图1。

（1）传热液体：一般常用的矿物油有硅油、甘油等，最常用的是硅油。

本仪器所用传热液体为硅油，它的绝缘性能好，室温下黏度较低，并使用试样在升温时不受影响。

（2）试样支架：支架是由支撑架、负载、指示器、穿透针杆等组成。

都是用同样膨胀系数的材料制成。

+0.05mm的设有毛边的圆形（3）穿透针：常用的针有两种，一种是直径为1-0。

02mm平头针，另一种为正方形平头针。

（4）砝码和指示器：常用的砝码有两种，1kg和5kg；指示器为一百分表，精确度可达0.02mm。

（5）温度计：温度计测温精确度可达0.5℃,使用范围为0~360℃。

（6）等速升温控制器：采用铂电阻作感温元件与可变电压器、恒速电动机构组成。

作不定时等速运动来调整可变电位器的阻值，以达到自动平衡（可变电位器调整阻值的变化即为铂电阻受热后的阻值），电桥输出信号经晶体管放大输出脉冲，推动可控管工作，并控制了加热器工作时间，以（5±0.5）℃/6min的速度来提高浴槽温度。

（7）加热器：一个1000W功率的电炉丝直接加热传热液体。

四、试样与测试条件（1）试样：所用的每种材料的试样最少要有2个。

一般试样的厚度必须大于3mm，面积必须大于10mm×10mm 。

（2）测试条件：保持连续升温速度为（5±0.5）℃/min，并且穿透针必须垂直地压入试样，压入载荷为5kg。

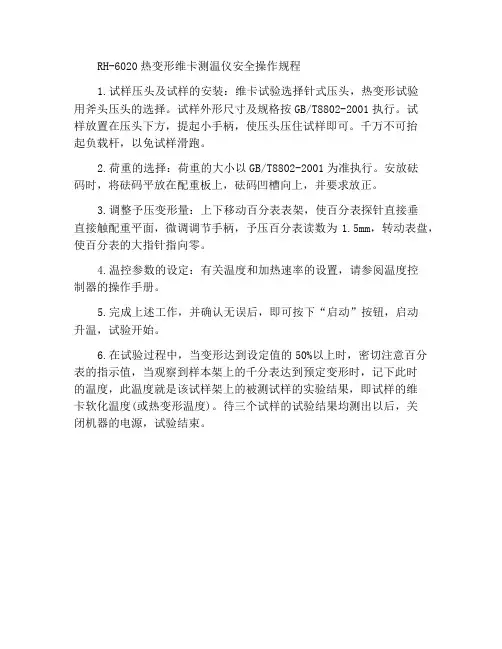

RH-6020热变形维卡测温仪安全操作规程
1.试样压头及试样的安装：维卡试验选择针式压头，热变形试验
用斧头压头的选择。

试样外形尺寸及规格按GB/T8802-2001执行。

试
样放置在压头下方，提起小手柄，使压头压住试样即可。

千万不可抬
起负载杆，以免试样滑跑。

2.荷重的选择：荷重的大小以GB/T8802-2001为准执行。

安放砝
码时，将砝码平放在配重板上，砝码凹槽向上，并要求放正。

3.调整予压变形量：上下移动百分表表架，使百分表探针直接垂
直接触配重平面，微调调节手柄，予压百分表读数为1.5mm，转动表盘，使百分表的大指针指向零。

4.温控参数的设定：有关温度和加热速率的设置，请参阅温度控
制器的操作手册。

5.完成上述工作，并确认无误后，即可按下“启动”按钮，启动
升温，试验开始。

6.在试验过程中，当变形达到设定值的50%以上时，密切注意百分表的指示值，当观察到样本架上的千分表达到预定变形时，记下此时
的温度，此温度就是该试样架上的被测试样的实验结果，即试样的维
卡软化温度(或热变形温度)。

待三个试样的试验结果均测出以后，关
闭机器的电源，试验结束。

热变形维卡点测定仪安全操作及保养规程1. 前言热变形维卡点测定仪是一种常用于材料热变形性能测试的仪器设备。

为了确保使用过程中的安全性和设备的长期可靠运行，本文将介绍热变形维卡点测定仪的安全操作规程和保养规程。

2. 安全操作规程在使用热变形维卡点测定仪时，请务必遵循以下操作规程：2.1. 安全环境•在使用热变形维卡点测定仪之前，确保实验室或测试场地符合相关的安全要求和标准。

•确保仪器与其他设备之间有足够的距离，以确保空气流通。

•在使用过程中，确保周围环境干燥，并避免灰尘积聚。

2.2. 熔融样品处理•在处理熔融样品时，必须佩戴适当的个人防护设备，如乳胶手套和护目镜。

•使用预先制备好的熔融样品，并按照仪器操作手册中的要求进行操作。

•避免直接接触热变形维卡点测定仪的加热和冷却装置。

2.3. 电源和电气设备•当使用热变形维卡点测定仪时，应确保设备的电源和电气设备处于良好工作状态，并符合相关的安全要求。

•不要将电源线与任何尖锐物体或电源设备放在一起，以避免电源线损坏或发生触电事故。

•在操作过程中，避免水或其他液体进入仪器的电气部件，以防止短路和损坏。

2.4. 设备操作•仔细阅读并理解热变形维卡点测定仪的操作手册，并按照要求进行操作。

•在启动、关闭或进行设备维护时，确保设备已完全停止运行，并拔下电源插头。

•避免使用损坏或磨损的操作按钮，以免导致设备故障或人身伤害。

2.5. 紧急情况处理•若发生设备故障、漏电、短路或其他紧急情况时，立即停止使用并拔下电源插头。

•在紧急情况结束后，必须经过专业人员的检查和修理，才能继续使用热变形维卡点测定仪。

3. 保养规程为了确保热变形维卡点测定仪的长期可靠运行和延长设备寿命，应按照以下保养规程进行定期保养：3.1. 清洁维护•每次使用后，应使用干净的抹布或纸巾擦拭热变形维卡点测定仪的外壳和相关配件，保持其干净整洁。

•定期清洁设备内部的灰尘和污垢，以确保仪器正常运行。

3.2. 润滑保养•定期对热变形维卡点测定仪的滚轮、导轨和其他运动部件进行润滑保养，以减少摩擦和磨损。

六工位热变形维卡测定仪一，执行标准JB/T 12723热变形/维卡软化温度测定仪技术规范GB/T 1633 热塑性塑料维卡软化点温度（VST）的测定GB/T 1634.1 塑料负荷变形温度的测定第1部分：通用实验方法GB/T 1634.2 塑料负荷变形温度的测定第2部分：塑料和硬橡胶Q/SY 13474 物资到货质量检验管理规范Q/SY 13281 物资仓储管理规范二，技术参数：控制系统：PLC+Windows系统+台式电脑仪器为桌面型仪器，应具备5个以上独立控制的电动升降工作位，配备砝码自动升降功能。

在相同的升温速率下，仪器应具备至少同时测试两组样品或执行两个试验方法的能力。

仪器应具备油泵循环功能，保证油浴温度分布均匀。

仪器温度要求：测试温度：温度范围20～300℃，温度分辨率不低于0.1℃，温度升温稳定性优于±0.5℃。

升温速度应具备50℃±5℃/h或120℃±10℃/h匀速升温调节能力。

在试验期间温度变化应符合每隔6 min达到5℃±0.5℃或12℃±1℃的要求。

仪器应具备在50℃/h至 120℃/h之间调节升温速度的功能。

HDT支撑跨距至少可调64mm和100mm，可侧立样品和平放样品。

仪器应具备根据输入的样品尺寸自动计算需要加载的砝码重量功能。

仪器应具备6个以上PT 100温度传感器，其中1个测量油浴温度，其余每个工作位配备一个PT 100温度传感器，测试时将温度传感器能够移到靠近样品的位置，方便温度测定，提高精度。

仪器应具备触摸屏，屏幕为中文显示，用于输入和显示参数及结果等，100组以上试验方法和不低于1000个测试结果。

三，工作站技术参数电脑要求：仪器配备工作站电脑应具备i7及以上CPU，8GB×2(双通道) 内存，硬盘1TB级以上，Windows10及以上中文版本(64位)正版操作系统， USB 3.0，驱动器DVD±ROM，24英寸以上液晶屏。

热变形、维卡软化点温度测定仪操作和维护要点
1 概述
本文归纳了仪器设备操作和维护要点，详细内容见引用文件。

2 适用范围
本文适用于以下型号的仪器设备：
(1) XWB-300C型热变形、维卡软化点温度测定仪。

3 引用文件
(1) XWB-300C型热变形、维卡软化点温度测定仪的仪器说明书
4 操作要点
4.1 接通电源，开启开关。

4.2 放入试样，如果为弧形试样，应使弧形开口向上，然后根据试验要求，加上相应的重锤。

4.3 连续按“设定”键，根据试验要求，完成设定。

4.4 按“复位”键，按“调零”键，调零至灯灭。

4.5 按“复位”键，按“启动”键，开始试验。

4.6 试验完毕后，关闭电源，取出试样。

4.7 在仪器设备运行记录表上登记使用情况。

5 维护要点
5.1 应在每次试验后对设备进行及时清洁，并将设备擦拭干净。

5.2 设备每隔半年应检查搅拌电机、电源线路等是否正常，发现工作异常或线路老化应立即维修或更换。

负载杆和导管间用酒精清洗，但不能加润滑油类。

5.3 若仪器较长时间不使用，应每隔30天开机运行一次，并记录仪器运行情况。

■。

实验十二热变形温度及维卡软化点的测定一、实验目的1．学会使用热变形温度－维卡软化点测定仪。

2．了解塑料在受热情况下变形温度测定的物理意义。

3．掌握塑料的维卡软化点的测试方法。

测定PP、PS等试样的维卡软化点。

二、实验原理塑料试样浸在一个等速升温的液体传热介质中（甲基硅油），在简支架式的静弯曲负载作用下，试样达到规定形变量值时的温度，为该材料的热变形温度（HDT）。

聚合物的耐热性能，通常是指它在温度升高时保持其物理机械性质的能力。

聚合物材料的耐热温度是指在一定负荷下，其到达某一规定形变值时的温度。

发生形变时的温度通常称为塑料的软化点。

因为使用不同测试方法各有其规定选择的参数，所以软化点的物理意义不像玻璃化转变温度那样明确。

常用维卡耐热和马丁耐热以及热变形温度测试方法测试塑料耐热性能。

不同方法的测试结果相互之间无定量关系，它们可用来对不同塑料做相对比较。

维卡软化点是测定热塑性塑料于特定液体传热介质中，在一定的负荷，一定的等速升温条件下，试样被1mm2针头压入1mm时的温度。

本方法仅适用于大多数热塑性塑料。

实验测得的热变形温度和维卡软化点仅适用于控制质量和作为鉴定新品种热性能的一个指标，不代表材料的使用温度。

三、实验仪器及试样1．仪器本实验采用XRW-300ML热变形温度-维卡软化点测定仪。

热变形温度测试装置原理如图1所示。

加热浴槽选择对试样无影响的传热介质－甲基硅油，室温时粘度较低。

可调等速升温速度为（120±10）℃/h。

两个试样支架的中心距离为100mm，在支架的中点能对试样施加垂直负载，负载杆的压头与试样接触部分为半圆形，其半径为（3±0.2）mm。

实验时必须选用一组大小适合的砝码，使试样受载后的最大弯曲正应力为18.5kg/cm2或4.6 kg/cm2。

应加砝码的质量由下式计算：W=(2σbh2/3L）－R-T式中σ：试样最大弯曲正应力（18.5kg/cm2或4.6 kg/cm2）；b：试样宽度，若为标准试样，则试样宽度为10mm；h：标准试样高15mm，若不是标准试样，则需测量试样的真实宽度及高度；L：两支座中间的距离100mm；R：负载杆及压头的质量；T：变形测量装置的附加力。

维卡软化点热变形温度测定仪的操作及注意事项&
1
(1) 试样放置
a. 取出测试单元，搁置在油浴槽面板上；
b. 提起负载杆，把软化点标准试样放妥在测试板中心位置，或把热变形
标准试样稳妥地搁置在搁条上方，放下负载杆，压针头（或变形压头）应处于试
样中心位置；
c. 将测试单元浸入油槽，套上选定的砝码，注意试样不要移位；
d. 插入温度传感器及水银温度计（仅用作校对用，平时测试可以不用）。

(2) 位移传感器的调整
位移传感器的量程一般为5mm，调整位移传感器的上下位置，使行程大致
处于量程的中间即可。

(3) 参数设置
从电脑界面的测试仪菜单选项中，点击参数设定，设置升温速率、上限温度。

注意，空白试验上限温度不应小于以后试样的测试上限温度。

在温控器中，也有
上限温度的设置，其上限温度应大于此参数设置的上限温度，以形成上限温度的
双重保护又不影响测试。

当确定进行空白试验时，其它单元不能进行除空白试验
以外的其它试验。

(4) 测试
测试架稳妥放置，参数设置后，点击参数设定下拉菜单的确定，再点击启动测试，启动测试,整个过程，在到达上限温度时结束。

(5) 结束
试验结束后，可通过冷却装置（在冷却管中通过水或压缩空气）使油温快速下降，以进行新的一次试验。

2
(1) 设备使用前，必须检查设备接地良好；
(2) 设备工作在高温状态，注意烫伤，特别冷却管出口，冷却时，有高温汽（气）流喷出。

材料实验室 2006年8月。
