CT-TSS2000时间同步系统主时钟(GPS)使用说明书成都可为科技发展有限公司公司简介成都可为科技发展有限公司成立于2000年7月，位于成都市高新技术产业开发区高新孵化园(国家软件基地)，是专业从事中国北斗星定位系统、美国GPS全球定位系统、原子钟及IRIG-B时间码等时间类产品研发、生产和销售的国家级高新技术企业。
由可为公司自行研发生产并提供的授时产品主要有：CT-TSS2000时间同步系统，CT-CBD001系列北斗星同步时钟，CT-GPS25、CT-GPS301、CT-GPS2003、CT-GPS2002系列全球卫星同步时钟等，这些产品的特点是输出格式多，时间精度和可靠性高，使用方便，不受地域等条件的限制，抗干扰能力强，广泛应用于同步时钟系统的建立以及各种需要高精度授时的自动化装置和自动化系统。
CT-TSS2000时间同步系统作为一套完整的授时系统，能全面解决电厂变电站内各种设备及自动化系统的时间需要。
目前可为公司的授时产品已经在军队、电力、电信和民航等行业有近六千台(套)成功投入运行，用户反应良好!我国电力行业迅速发展，与其相关的自动化产品迅速增长，电力系统的安全稳定运行对时间的基准同一和同步性及精度要求进一步提高，在电网内的电厂、变电站及调度中心建立专用的时间同步系统已经显得十分迫切和必要。
可为公司成功研发的CT-TSS2000(COVE TECHNOLOGY TIME SYNCHRONOUS SYSTEM 2000)时间同步系统，是可为公司在多年来的专业技术经验积累基础上，充分发挥自身在授时产品领域的技术优势和应用经验，依托相关的科研院所和军工企业，结合中国北斗星定位系统、美国GPS全球定位系统、原子钟频率振荡器及IRIG-B码靶场时间标准等技术特点并考虑了各种涉及国家安全的关联因素，特别是针对中国北斗星的技术优势及具有安全性上的可靠保证等特点，在满足电力系统现在的需要及将来的发展要求基础上自主开发的具有国内先进水平的授时产品。

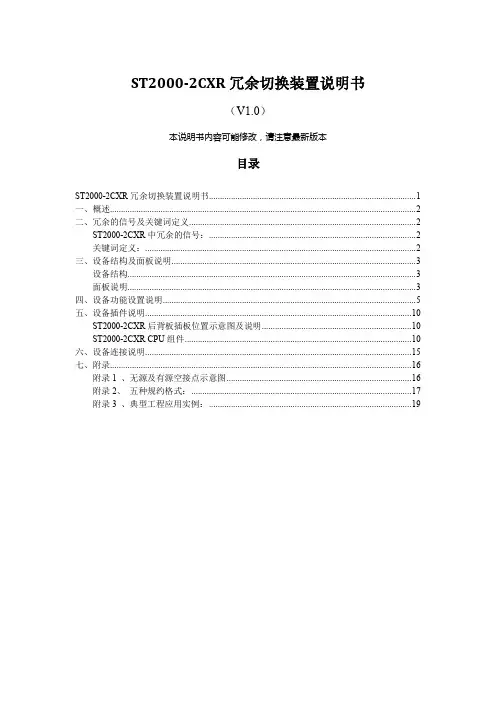

ST2000-2CXR冗余切换装置说明书（V1.0）本说明书内容可能修改，请注意最新版本目录ST2000-2CXR冗余切换装置说明书 (1)一、概述 (2)二、冗余的信号及关键词定义 (2)ST2000-2CXR中冗余的信号： (2)关键词定义： (2)三、设备结构及面板说明 (3)设备结构 (3)面板说明 (3)四、设备功能设置说明 (5)五、设备插件说明 (10)ST2000-2CXR后背板插板位置示意图及说明 (10)ST2000-2CXR CPU组件 (10)六、设备连接说明 (15)七、附录 (16)附录1 、无源及有源空接点示意图 (16)附录2、五种规约格式： (17)附录3 、典型工程应用实例： (19)一、概述ST2000-2CXR型标准时间同步钟是一款可同时接入GPS信号（通过GPS天线）、北斗信号（通过北斗天线）、两个外部时钟信号（通过双绞线或者光纤传输的IRIG-B码）、内部通过高精度温补晶振提供守时信号的五信号冗余装置，既可以单台使用，也可以两台之间通过握手信号连接互为冗余备份，组成更为安全、可靠的冗余对时系统。
无论在单台使用或是双机互为备份使用的状态下，都可以通过增加我公司的扩展子时钟系统，达到为更多设备对时的目的。
该装置具有具有守时精度高（5us/h，国家标准为55us/h）；参与冗余的设备在同一时间能够按照设定的优先级逻辑采用同一个时间质量最好的基准时间源（真正实现设备间的信号冗余）；自学习能力（时间质量低的冗余信号学习时间质量高的冗余信号）；设备间握手信号采用获得专利的技术，设备间通信更为智能、可靠；冗余主时钟与主时钟、主时钟与子时钟之间可选择差分信号或者光纤信号互相连接，方便现场的安装与使用；便捷直观的人机交互界面，通过指示灯及液晶显示，可清晰的知道当前冗余设备之间的主从状态、卫星情况、收星数量、PTP工作模式等各种状态、并可设置各个设备的天线延时补偿、扩展信号延时补偿等参数，使得系统能够在不同的现场环境中得到最佳的运行状态；通过CPU模板上的跳线可使设备进入测试状态，方便得到简单培训的工程技术人员检测设备的各种运行状态。
一 . 装置的用途及特点T-GPS2000电力系统同步时钟(以下简称T-GPS2000)利用GPS(全球定位系统)卫星发送的秒同步信号，向电力系统各种自动化装置提供精确的同步时间信号。
T-GPS2000主要可应用于以下几个方面:1)为电网自动化装置如故障录波器、事件计录仪、微机继电保护及安全自动装置、远动及微机监控系统等提供时间标记。
2)用于频率监视的标准时钟，即调度上通过工频钟与标准时间的差异来比较系统频率误差积累情况。
3)用于相位测量的同步时钟，采用T-GPS2000来同步采样脉冲，同步误差很小，可以保证相位测量的准确性。
4)用于故障测距，特别为研制双端行波测距原理的装置创造了条件。
5)用于继电保护装置试验，检验线路纵联保护( 高频相差保护装置)。
T-GPS2000主要有以下特点:1)时间精度高，达微秒级。
2)信号接收可靠性高，不受电站地域条件的限制。
3)可编程设定的秒、分钟同步脉冲输出，并可经串行口输出时间信息，可方便地由各种自动化装置选用。
4)装置的所有信号输出均经光电隔离，抗干扰能力强。
5)装置具有多种串行信息输出与交互方式，以满足用户不同的信号利用要求。
6)架装式结构，2U、19”标准机箱,安装使用方便。
7)按键控制,使用灵活。
二．技术指标1.环境条件1)工作温度: 0 ℃～ +40 ℃2)贮存温度: -40 ℃～ +50 ℃2.电气条件1)电源: 直流 176～260V交流 220V ±20% 47Hz ～63Hz 2)功耗: 不大于 5W3.性能指标1)获得数据时间:--- 瞬时断电后重开机， ≤20秒。
--- 位置未变，重开机， ≤45秒。
--- 位置和时间变化重开机， ≤90秒。
--- 本地第一次开机， ≤90秒。
2)位置精度: ±0.1′3)时间精度: 1μs4)输出端口特性:--- 空接点C 、E 间外接电压： V CE < 30V--- 空接点C 、E 间允许电流： I CE < 50mA4.串行接口RS 232C 输出和RS422/485输出，波特率 (1200、2400、4800、9600)可选。
ST2000系列GPS标准时钟说明书（V2.1）使用前请仔细阅读本说明书该说明书内容可能修改，请注意最新版本目录一、概述 (3)二﹑技术指标 (3)三、通讯规约 (4)四、结构，功能配置及使用说明 (6)A、普通型标准时钟系列 (6)（一）、ST2000-1A型GPS (6)（二）、ST2000-2A型GPS (8)（三）、ST2000-2C型GPS (10)1．规约1（BJT规约） (13)2．规约2（BCD规约） (13)3．规约3（ST规约，无校验） (13)4．规约4（ST规约，有校验） (14)（四）、ST2000-4C型GPS（原ST2000-4型） (15)B、冗余切换系列 (18)（一）、ST2000-2C2R冗余切换装置 (18)（二）、ST2000-2CXR冗余切换装置 (22)（三）、ST2000-2GR冗余切换装置 (44)（四）、ST2000-2BR冗余切换装置 (46)（五）、ST2000-2CGR冗余切换装置 (47)（六）、ST2000-2CBR冗余切换装置 (49)C、扩展子时钟系列 (51)(一)、ST2000-2PE脉冲扩展装置 (51)(二)、ST2000-2CPE扩展装置 (53)(三)、ST2000-4CPE扩展装置 (56)五、使用说明 (59)六、附录： (62)（一）、标准秒脉冲与扩展脉冲之间的误差（附行业标准要求） (62)（二）、南京融瑞科技有限公司GPS产品命名规则 (64)（三）、南京融瑞科技有限公司GPS功能对照表 (65)一、概述随着电力系统自动化技术的发展,系统对时间统一的要求越来越迫切,对时间的同步精度也越来越高,我们研制的ST2000系列GPS标准时间同步钟是专门为电力系统的自动化提供高精度时间基准的时间同步设备。
该设备以美国导航卫星全球定位系统为时间基准，时间同步精度1us，它选用美国专业生产厂家生产的GPS接收机部件进行二次开发研制而成。

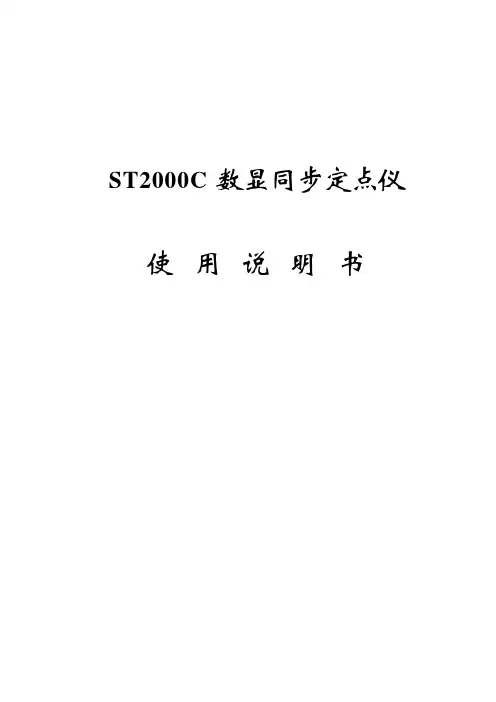

ST2000C数显同步定点仪使用说明书数显同步定点仪使用说明书一、用途：本产品用于埋地动力电缆绝缘故障点的快速、精确定位及电缆埋设路径和埋设深度的准确探测。
二、主要特点：本仪器用特殊结构的声波振动传感器及低噪声专用器件作前臵放大，大大提高了仪器定点和路径探测的灵敏度。
在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地消除了定点时的盲目性。
对电缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位臵。
如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可精确显示故障距离及方向，毫不费力地快速确定故障位臵。
另外，应用工频自适应对消理论及高Q工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。
在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。
尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。
对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了高效、快速、准确。
利用15K Hz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15KHz信号源时电视机行频对定点仪的干扰。
仪器操作极其简便，打开电源开关即可，无须换挡和功能选择。
仪器的另一显著特点是结构紧凑、小巧、模块化，便于携带维修，功能强大，成本低廉。
三、面板示意图，如图1所示：1．距离显示屏 2．定点/路径 3．电源开关4．耳机插座 5．音量调节图1 面板示意图四、主要性能指标：1．数显距离：最大500米，最小0.1米。
2．粗测误差小于10%，定点误差为零。
3．电磁通道增益>110dB (30万倍)。
4．电磁通道接收机灵敏度<5μV。
5．声音通道音频放大器增益<120dB (信噪比4:1时100万倍)。
6．50Hz工频抑制度>40dB (100倍)。

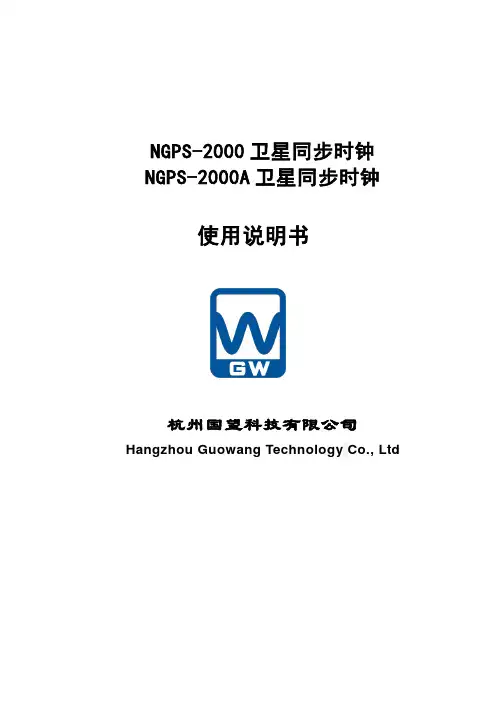

NGPS-2000卫星同步时钟NGPS-2000A卫星同步时钟使用说明书杭州国望科技有限公司Hangzhou Guowang Technology Co., Ltd第一章概述 (1)第二章引用标准 (1)第三章技术性能 (2)第四章安装设置 (3)4.1安装尺寸如下: (3)4.2面板功能说明: (3)4.3设置说明 (4)4.3.1电力钟对时 (4)4.3.2 RS485通讯地址设定 (4)4.3.3 RS485接口波特率设定 (5)4.3.4 串口报文设定 (5)4.3.5 差分无源接口设定 (6)4.3.6 时钟日期自动切换 (6)4.4后面板端子接线: (8)4.5串口报文说明: (9)4.6 RS485接口说明: (12)第一章概述我们研制的N GPS-2000卫星同步钟就是专门为电力系统的自动化提供高精度时间基准的时间同步设备。
它选用瑞典专业生产厂家生产的GPS接收机部件进行二次开发研制而成。
它可以同时跟踪视场内的12颗G PS卫星，自动选择最佳星座进行定位、定时，输出与协调世界时U TC时间同步精度为1uS的秒(1PP S)、分(1P PM)定时脉冲和北京时间的钟面，还可实现工频量的测量(选配)，并按照一定格式经串行口分别输出日期、时间、周波钟、周波数、钟差、供电力系统需要标准时间尺度的各种自动化装置使用。
NG PS-2000卫星时钟的特点有：●采用对值班工作人员透明化设计，时间显示、卫星状态、工作状态的指示一目了然。
●多种对时规约，可由用户要求指定。
●精美标准19英寸1U架装式机箱，适合柜式安装。
●时间精度高，最高精度达1uS。
●卫星信号接收，不受电厂、变电站的地理状况的限制。
●对自动化装置有多种对时方式，可灵活配置。
●装置的所有时钟信号输出均经过光电隔离，抗干扰能力强。
●电网频率,电力钟功能(NGPS-2000A).第二章引用标准GJB2242-1994时统装置通用规范GJB2991-1997 B时间码接口终端IRIG S TAN DAR D 200-98 I RIG S ERI AL TIM E COD E FOR MAT S (Fo rma t B) GB/T15527-1995 船用全球定位系统（GPS）接收通用技术条件GB11014-1990平衡电压数字接口电路的电气特性GB/T6107-2000使用串行二进制数据交换的数据终端装置和数据电路终接装置第三章技术性能第四章安装设置卫星时钟配有一条30米长的天线。
ST2000系列GPS标准时钟说明书（V2.1）使用前请仔细阅读本说明书该说明书内容可能修改，请注意最新版本目录一、概述 (3)二﹑技术指标 (3)三、通讯规约 (4)四、结构，功能配置及使用说明 (6)A、普通型标准时钟系列 (6)（一）、ST2000-1A型GPS (6)（二）、ST2000-2A型GPS (8)（三）、ST2000-2C型GPS (10)1．规约1（BJT规约） (13)2．规约2（BCD规约） (13)3．规约3（ST规约，无校验） (13)4．规约4（ST规约，有校验） (14)（四）、ST2000-4C型GPS（原ST2000-4型） (15)B、冗余切换系列 (18)（一）、ST2000-2C2R冗余切换装置 (18)（二）、ST2000-2CXR冗余切换装置 (22)（三）、ST2000-2GR冗余切换装置 (44)（四）、ST2000-2BR冗余切换装置 (46)（五）、ST2000-2CGR冗余切换装置 (47)（六）、ST2000-2CBR冗余切换装置 (49)C、扩展子时钟系列 (51)(一)、ST2000-2PE脉冲扩展装置 (51)(二)、ST2000-2CPE扩展装置 (53)(三)、ST2000-4CPE扩展装置 (56)五、使用说明 (59)六、附录： (62)（一）、标准秒脉冲与扩展脉冲之间的误差（附行业标准要求） (62)（二）、南京融瑞科技有限公司GPS产品命名规则 (64)（三）、南京融瑞科技有限公司GPS功能对照表 (65)一、概述随着电力系统自动化技术的发展,系统对时间统一的要求越来越迫切,对时间的同步精度也越来越高,我们研制的ST2000系列GPS标准时间同步钟是专门为电力系统的自动化提供高精度时间基准的时间同步设备。
该设备以美国导航卫星全球定位系统为时间基准，时间同步精度1us，它选用美国专业生产厂家生产的GPS接收机部件进行二次开发研制而成。
公司简介可为科技发展成立于2000年7月，位于市高新技术产业开发区高新孵化园（国家软件基地），是专业从事美国GPS全球定位系统，中国北斗星定位系统、原子钟等相关时间类产品研发、生产、销售的国家级高新技术企业。
由可为公司自行研发生产并提供的授时产品主要有：CT-TSS2000时间同步系统，CT-GPS25、CT-GPS301、CT-GPS2003、CT-GPS2002系列全球卫星同步时钟，CT-CBD001系列北斗星同步时钟等，这些产品的特点是输出格式多，时间精度和可靠性高，使用方便，不受地域等条件的限制，抗干扰能力强，广泛应用于同步时钟系统的建立以及各种需要高精度授时的自动化装置和自动化系统。
其中的CT-GPS2003具有网络接口(TCP/IP或NTP协议)，适用于计算机网络或自动化系统的高精度授时；CT-GPS2002具有IRIG-B码输出格式，适用于需要B码授时的自动化设备和自动化系统。
目前可为公司的授时产品已经在我国军队、电力、电信和民航等行业有近五千台套在运行使用，用户反应十分良好！鉴于我国电力行业迅速发展，与其相关的自动化产品迅速增长,电力系统的安全稳定运行对时间的基准同一和同步性及精度要求进一步提高，在电网的电厂变电站及调度中心建立专用的时间同步系统已经显得十分迫切和必要。
可为公司为此组织专业的技术队伍，成功研发了CT-TSS2000（COVE TECHNOLOGY - TIME SYNCHRONOUSSYSTEM 2000）时间同步系统。
CT-TSS2000时间同步系统是可为公司在六年来的专业积累基础上，充分发挥自身在授时产品领域的技术优势和应用经验，依托相关的科研院所和军工企业，结合美国GPS全球定位系统，中国北斗星定位系统、原子钟及IRIG-B码靶场时间标准等技术特点并考虑了各种涉及国家安全等的关联因素，在满足电力系统现在的需要及将来的发展要求基础上自主开发的具有国先进水平的授时产品，该产品是专业用于电厂变电站及调度中心同一时间基准和时间同步系统的建立的授时系统.该系统实现了时间多源头（GPS、北斗星、原子钟、高精度晶振、IRIG-B时间码基准）、输出多制式（串口、脉冲、网络、B码等）、满足多设备（系统输出可以任意扩展，可以满足任何规模任何方式的时间信号需求）的要求，保证了时间需求的高精确度、高稳定性、高安全性，高可靠性，将电力系统的时间同步精确度、稳定性、安全性和可靠性提高到一个更新更高的台阶。
