600MW汽轮发电机安装介绍(东方电机)

INSTALLATION MANUAL FOR 600MW/660MW/680MWTURBINE GENERATOR600MW/660MW/680MW汽轮发电机安装说明书Document No.(文件号) : AQ-9Document Code:文件编码AQ-9Rev. CDongfang Electric Machinery Co., Ltd. 东方电气集团东方电机有限公司2012-09-24REV. CINSTALLATION MANUAL FOR 600MW /660MW/680MW TURBINE GENERATOR AQ-9DONGFANG ELECTRIC MACHINERY CO., LTD. 第 1页Contents 目录CHAPTER 1: GENERAL第一篇：总论1. Site Check, Acceptance and Storage for Equipment ………………………… 设备的清点验收及现场保管2. Preparation and Requirement for Installation ……………………………………安装前的准备工作及施工要求3. Weight List for Major Parts (estimated)………………………………………… 主要起吊零部件重量（粗略值）4. Installation Flow Chart …………………………………………………………… 安装流程图CHAPTER 2: PROCEDURE FOR INSTALLATION第二篇：分部安装说明 1. Making of Flowable Grout Pads & Installation of Foundation Plate …………… 浮动水泥墩的灌浆制作及基础板的安装2. Assembly of Stator …………………………………………………………………定子装配3. Inspection of Hydrogen Cooler ……………………………………………………氢气冷却器的安装4. Stator Teminal Assembly ……………………………………………………………定子出线装配5. Preliminary Centering of Stator ……………………………………………………定子初找中心6. Insertion of Rotor ……………………………………………………………………穿转子7. Installation of Bearing ………………………………………………………………发电机轴承安装8. Measurement of Air-gap between Stator and Rotor ………………………… 定、转子空气隙的测量9. Installation of Fan ……………………………………………………………………风扇装配10. Installation of Upper End Bracket and Centering of Generator ………………发电机的封盖、找正及定位11. Installation of Oil Gland Seal and Deflector ……………………………………油密封及挡油盖装配12. Generator Air Leakage Test ………………………………………………… 发电机整体试验13. Final installation of Bearing …………………………………………………………轴承总装配2 3 4 1012 14 31 33 37 39 46 49 50 52 58 6975INSTALLATION MANUAL FOR 480MW GAS TURBINE GENERATOR AQ-9DONGFANG ELECTRIC MACHINERY CO., LTD.第 2页14. Installation of Brush Holder & Steady Bearing …………………………………碳刷架及稳定轴承安装15. Inspection and Test Before Starting ……………………………………………启动前的检查与试验Fig.1-6 Figures for Inserting Rotor ………………………………………………… 图1-6穿转子示意图CHAPTER 3: QUALITY CONTROL RECORD OF GENERATOR 第三篇：发电机质量控制记录QCR1001～5003………………………………………………………………………76 81 8698-134INSTALLATION MANUAL FOR 600MW/660MW/680MWTURBINE GENERATOR600MW/660MW/680MW 汽轮发电机安装说明书CHAPTER 1: GENERAL第一篇：总论This installation manual is applicable to “600MW/660MW/680MW” turbinegenerator supplied by DFEM. Three types of stator are distinguished as follows according to their structure and mode of transportation.本安装说明书用于东方型600MW/660MW/680MW 汽轮发电机，按照定子结构形式和运输方式可分为如下3种类型： ¾ Single-stator整体定子结构Description: For this type of stator, the stator should be transported as a single one.描述：对于此种结构的定子，定子作为一个整体进行运输。

附图3 轴瓦装拆示意图共 页第 页提出单位旧底图总号底图总号日期签 字版次处数文 件 号签 字日 期版次处数文 件 号签 字日 期27 25附图4装抽转子工具附图4 项号表：工具代号工具名称 1 转子牵引工具 2 转子托架 3轴颈支架 4 本体滑块 5弧形滑块 6铁心保护垫共 页第 页提出单位旧底图总号底图总号日期签 字版次处数文 件 号签 字日 期版次处数文 件 号签 字日 期27 27附图6 轴承绝缘测点附图6 项号表(a)： 附图6 项号表(b)：部件部件名称 备注① 端盖 带有双绝缘的为励端；带有单绝缘的为汽端② 轴承顶块 ③ 密封座垫块 ④ 外当油盖 ⑤ 密封座 ⑥ 中间环 ⑦ 轴瓦 ⑧ 轴瓦托块 ⑨ 接线端子板 ⑩ 轴瓦止动销 端子端子名称 BGE1 中间环 BGE2轴承顶块 BGE3 轴瓦止动销 BGE4 左侧轴瓦托块 BGE5右侧轴瓦托块 BGE6外当油盖序号 在各个部件上的测量 在端子板上的测量 备注 1中间环⑥对机座① BGE1对地对所有测量的预期值为10M Ω。

但通油后及投运前应不低于1 M Ω。

2左侧轴瓦托块⑧对机座①BGE4对地3左侧轴瓦托块⑧对轴承⑦BGE4对轴 4右侧轴瓦托块⑧对机座①BGE5对地 5 右侧轴瓦托块⑧对轴承⑦BGE5对轴 6 轴瓦止动销⑩机座① BGE3对地 7 密封座⑤对中间环⑥ BGE1对轴 8 轴承顶块②对机座① BGE2对地 9 外当油盖④对机座① BGE6对地 10外当油盖④对转轴BGE6对轴。

一、概况：聊城电厂一期工程汽轮发电机由上海汽轮发电机有限公司制造，为QFSN-600-2型发电机，水氢氢冷却方式，采用双流环式油密封装置。

1、主要技术参数：额定容量： 667KVA额定功率； 600 MW功率因数： 0.9额定氢压： 0.4Mpa额定转速： 3000rpm效率： 98.94%频率: 50Hz相数: 3旋转方向: 从汽轮机端向发电机端看为顺时针2、主要部件尺寸及重量：定子中段重量：250 t定子前段重量：30.408 t定子后段重量：28.268 t转子重量： 66 t端盖（每半只）：约5.5t发电机总重： 495 t转子长度： 12025mm二、施工依据：1、《火电施工质量检验及评定标准》汽机篇（1998年版）。

2、《电力建设施工及验收技术规范》汽轮机机组篇（DL 5011-92）。

3、《电力建设安全工作规程》（火力发电厂部分）。

4、上海汽轮发电机有限公司提供的设备图纸、说明书等技术文件。

5、本作业指导书。

三、主要工器具、量具：工器具：打磅机、大功率吸尘器、80/25T行车、100T千斤顶、磨光机、大锤、手锤、砍锤、钢丝刷、毛刷、刮刀、扳手、力矩扳手、液压扳手、倒链以及厂家提供的各种专用工具等。

量具：水准仪、百分表、内径千分尺、外径千分尺、游标卡尺、钢板尺、塞尺等。

四、施工组织：1、施工方案：汽轮发电机地脚螺栓和锚固板采用予埋方案。

基础铲平后，根据标高配制垫铁。

发电机定子采取三段组合就位方式，定子就位后进行穿转子工作，然后进行转子对轮找中心，再安装导向叶片座、密封瓦、挡风板、氢冷器等部件，最后进行端盖封闭。

2、劳力组织：本体安装工10人、起重工3人、电、气焊工各1人3、施工工期：2002年1月-2002年7月五、工艺流程：六、安装注意事项：1、施工人员进入现场应明确岗位，持证上岗，具有完备的安全常识。

2、施工人员应熟悉设备图纸要求，查看技术记录，明确应记录项目。

3、施工现场应清洁整齐，做到“三无五清”，有明确的标志线，无关人员不得进入标志线区内。

汽轮发电机安装要点及注意事项在汽轮发电机安装过程中，根据安装顺序，我重点提示一下一些可能忽视的细节。

1.发电机定子的安装就位这里需提示的是，在此之前核对地脚螺栓是否与定子孔距一致。

根据图纸确定台板与定子之间的调整垫片的数量，清理干净。

在定子被吊起离台板有一定距离的时候，将轴向定位键通过微调台板来把定子和台板连在一起（当然，有的机组设计不一样，具体视情况而改变）。

对于东方电机厂设计的600MW机组，定子两端是带两个端罩的，具体安装是在定子未吊起之前先把一端端罩摆放在合适的位置，定子吊起一定高度后有一部行车吊起端罩慢慢靠近，清理接合面，对准螺钉孔及定位销正式安装。

2.端盖的安装在端盖安装之前，有必要解体清理（向上海的发电机组，它的手孔堵板观察窗需要重新清理安装，如果不注意的话，以后就可能在此处泄漏氢气。

它的进回油管及信号管也要清理检修。

尤其是信号管，管子太细，根部法兰接合面的垫子如果密封胶涂多了，就容易把管路给堵死），要确定润滑油进油管和密封油进油管及其端盖上的管路是干净的，没有死角（有的电厂启动运行期间轴瓦温度高，停机打开轴承盖及上轴瓦后发现，轴颈轴瓦已经被钻孔后的铁屑划得深一道浅一道，不得不从新换瓦补轴颈）。

对于东方300MW的机组，其端盖与定子之间设计的是用橡皮条密封，安装过程中一定要确定密封条敲入密封槽后要有一定的紧力并高出平面1.5mm 左右，并且橡皮条两侧涂好密封胶。

注意：橡皮条安装后太松的话起不到密封作用。

（在下端盖正式安装后，现在我们一般都要在其与定子内形成的直角处涂上一层密封胶，这样就确定下半端盖不会出现漏氢现象了）。

3.发电机穿转子具体步骤安装导则讲的很清楚，我只说一下近几年出现的一些意外情况，供大家参考。

1）.在XX电厂穿转子过程中，当时用两个五吨葫芦均匀缓慢的往汽端拉动转子，突然装在汽端轴颈上的滑块不动了，转子还一直往前走，听到咔嚓声，发现滑块已扭曲损伤，立即停止手拉葫芦。

采取措施在汽端对轮与滑块下方的吊环之间加一葫芦，拉住滑块，慢慢将转子牵引出膛。

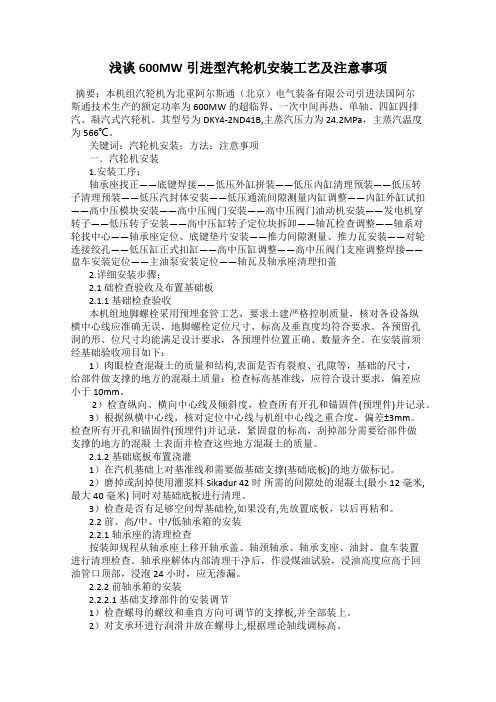

浅谈600MW引进型汽轮机安装工艺及注意事项摘要：本机组汽轮机为北重阿尔斯通（北京）电气装备有限公司引进法国阿尔斯通技术生产的额定功率为600MW的超临界、一次中间再热、单轴、四缸四排汽、凝汽式汽轮机。

其型号为DKY4-2ND41B,主蒸汽压力为24.2MPa，主蒸汽温度为566℃。

关键词：汽轮机安装；方法；注意事项一．汽轮机安装1.安装工序：轴承座找正——底键焊接——低压外缸拼装——低压內缸清理预装——低压转子清理预装——低压汽封体安装——低压通流间隙测量內缸调整——內缸外缸试扣——高中压模块安装——高中压阀门安装——高中压阀门油动机安装——发电机穿转子——低压转子安装——高中压缸转子定位块拆卸——轴瓦检查调整——轴系对轮找中心——轴承座定位、底键垫片安装——推力间隙测量、推力瓦安装——对轮连接绞孔——低压缸正式扣缸——高中压缸调整——高中压阀门支座调整焊接——盘车安装定位——主油泵安装定位——轴瓦及轴承座清理扣盖2.详细安装步骤：2.1 础检查验收及布置基础板2.1.1 基础检查验收本机组地脚螺栓采用预埋套管工艺，要求土建严格控制质量，核对各设备纵横中心线应准确无误，地脚螺栓定位尺寸、标高及垂直度均符合要求。

各预留孔洞的形、位尺寸均能满足设计要求，各预埋件位置正确、数量齐全。

在安装前须经基础验收项目如下：1）肉眼检查混凝土的质量和结构,表面是否有裂痕、孔隙等，基础的尺寸，给部件做支撑的地方的混凝土质量；检查标高基准线，应符合设计要求，偏差应小于10mm。

2）检查纵向、横向中心线及倾斜度，检查所有开孔和锚固件(预埋件)并记录。

3）根据纵横中心线，核对定位中心线与机组中心线之重合度，偏差±3mm。

检查所有开孔和锚固件(预埋件)并记录，紧固盘的标高，刮掉部分需要给部件做支撑的地方的混凝土表面并检查这些地方混凝土的质量。

2.1.2基础底板布置浇灌1）在汽机基础上对基准线和需要做基础支撑(基础底板)的地方做标记。

目录1 编制依据 (2)2工程概述 (2)3 主要工程量 (4)4 作业条件 (5)5 作业方案 (7)6 QA检查单 (34)7 安全与文明施工及环境管理 (35)8、绿色施工控制措施： (41)9强制性条文及创优措施 (41)10 反馈单 (44)11变更单 (45)1 编制依据1.设计院施工图纸2.厂家设备图纸及技术资料3．《电力建设工程施工技术管理制度》4．《XXXX（2×1000MW级）工程施工组织总设计》5.《电力建设工程施工技术管理导则》国电工（2003）153号6．《火力发电厂金属技术监督规程》（DL438-2000）7．《电力建设施工质量验收及评价规程》第3部分：汽轮发电机组DL/T5210.3--20098.《电力建设施工质量验收及评价规程》第5部分：管道及系统DL/T5210.5—2009 9．《电力建设施工质量验收及评价规程》第8部分：加工配制DL/T5210.8-200910．《电力建设施工及验收技术规范》；（管道及系统DL/T 5190.5-2012）11．《电力建设施工及验收技术规范》；（汽轮发电机组DL/T 5190.3-2012）12．《国家电网公司基建安全管理规定》13．《电力建设安全工作规程》第1部分火力发电厂DL5009.1—200214．《工程建设标准强制性条文》—电力工程部分2011版15.《建筑节能工程施工质量验收规范》GB50411-200716.《绿色施工导则》建质[2007]223号17.《绿色施工管理规程》DB11/513-20082工程概述XXXX工程建设规模为2 600MW超临界直接空冷机组。

汽轮机由东方汽轮机厂提供,分为高中压缸,低压A缸,低压B缸,均为散件供货,到场后现场组合.汽轮机型式：型号NZK－24.2/566/566型，额定功率600MW，超临界、一次中间再热、单轴三缸四排汽、直接空冷凝汽式汽轮机。

技术参数3 主要工程量4 作业条件工器具附表（1）常用工具工器具附表（2）常用量具5 作业方案5.1施工工序流程图5.2施工工序卡基础检查及几何尺寸校核工序卡编号：001高中压缸安装工序卡编号：007汽缸找中（半空缸）工序卡编号：009隔板找中及调整工序卡编号：011推力间隙调整工序卡编号：013灌浆工序卡编号：015联轴器联接工序卡编号：017辅助及保安设备安装工序卡编号：0186 QA检查单F：工作负责人；E：单项工程师；A：专业工程师；O ：业主代表；S：监理代表7 安全与文明施工及环境管理7.1文明施工措施7.1.1工作人员进入施工现场后应严格遵守施工现场各项管理规定。

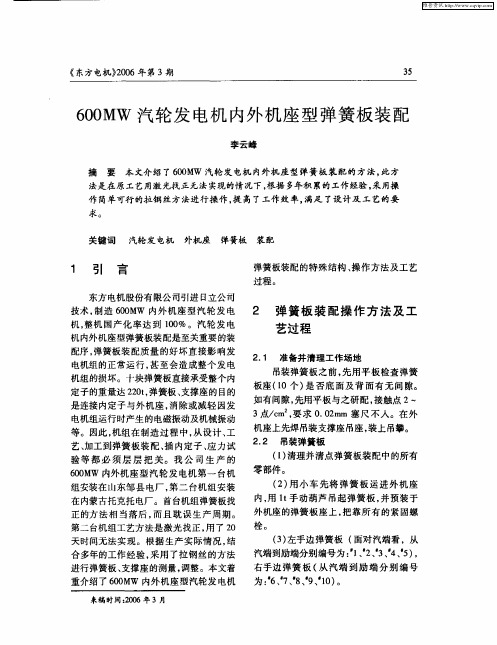

600MW汽轮发电机安装说明书第一篇：总论本安装说明书用于东方型600MW汽轮发电机，包含如下几种结构：整体机座结构内外机座结构三段式机座结构提示：本安装说明书系现场安装、调试的指导性文件。

如果本说明书与产品设计图纸不一致，请以产品图纸或更改通知单（工作联系单）为准。

1. 设备的清点验收及现场保管1.1 所有零部件、安装工具和随机资料运到安装现场后，安装单位应按发运清单检验货物件数及包装外观完整情况，如发现货物与清单不符或包装破损及部件损坏或丢失，应立即向铁路运输部门提出书面报告并作好备忘录。

1.2 安装单位收到货物后，应及时通知制造厂并在到货后两个月内由电厂、安装单位、监理公司及制造厂等一起进行开箱清点验收，作好验收记录，各方签字生效。

1.3 所有零部件应尽可能在室内储存，对室外保管的设备应有防雨、防尘措施。

定子、转子、出线罩装配的存放应有防冻、防潮、防尘、防鼠害等措施，库房应保持通风干燥，环境温度应保持在+5℃以上。

1.4 对海滨、盐雾地区和有腐蚀性的环境，应采取特殊措施防止设备锈蚀。

1.5 放置发电机转子时，其大齿应在竖直方向上，小齿在水平线上，每月检查一次转子轴颈和集电环部位有无锈蚀情况（湿度较大地区或保管条件较差地区半月一次），并重新对其涂防锈油，定期（一般间隔要求一个月）对转子翻转180 存放。

1.6 定子和转子在开箱后应进行绝缘检查，若存放时间较长（超过半年）应每月测量其绝缘电阻、吸收比（针对定子）并作好记录，观查比较绝缘电阻值的变化情况。

1.7 有关设备的保管除上述外，应按电力行业标准《电力建设施工及验收技术规范汽轮机篇》执行。

2 安装前的准备工作及施工要求2.1承担安装施工工作的单位，须指派专业人员提前熟悉制造厂及设计单位提供的有关技术文件和图纸，针对每道工序的安装技术要求制定相应的技术措施及安全措施，以确保安装质量的可靠和人身、设备的安全。

2.2 安装工人应熟阅图纸并按规定操作和施工。
