x62w型卧式万能铣床的电气控制线路原理x62w型卧式万能铣床是一种常用的金属加工设备，广泛应用于机械制造、航空航天、汽车制造等领域。
作为一种大型设备，其电气控制线路原理起着至关重要的作用。
本文将详细介绍x62w型卧式万能铣床的电气控制线路原理。
x62w型卧式万能铣床的电气控制线路主要由电源系统、控制系统、执行系统以及信号系统组成。
1. 电源系统：电源系统是整个电气控制线路的起源，为铣床提供所需的电力。
一般采用三相交流电源，通过断路器、接触器和变压器等设备将电源供应到控制系统和执行系统。
2. 控制系统：控制系统是x62w型卧式万能铣床的核心部分，它负责对整个设备进行控制和调节。
控制系统主要由控制器、编码器、触摸屏以及各种传感器组成。
其中，控制器是控制系统的核心，它接收来自编码器和传感器的信号，并根据预设的程序进行处理，最终输出控制信号控制铣床的运动。
3. 执行系统：执行系统是控制系统的重要组成部分，负责转化控制信号为机械运动。
执行系统主要包括电机、驱动器和运动部件。
电机是驱动整个设备的动力源，常用的电机有主轴电机和进给电机。
驱动器是将控制信号转化为电机运动的能力，它能够控制电机的转速、转向和进给速度。
运动部件包括主轴、进给机构和工作台等，它们能够根据控制信号实现铣床的各种运动。
4. 信号系统：信号系统是电气控制线路中非常重要的一部分，它负责传递各种信号，包括机械位置信号、工件信息信号和故障报警信号等。
机械位置信号主要由编码器产生，用于测量和反馈机械部件的位置和运动状态。
工件信息信号主要由传感器产生，用于检测工件的位置、尺寸和形状等。
故障报警信号用于监测设备的工作状态，一旦发生异常情况，会通过报警器或显示屏进行提示。
总结起来，x62w型卧式万能铣床的电气控制线路原理包括电源系统、控制系统、执行系统和信号系统四个部分。
电源系统为铣床提供电力，控制系统负责对设备进行控制和调节，执行系统将控制信号转化为机械运动，信号系统传递各种信号以实现铣床的正常工作。
X62W万能铣床电器控制工作原理X62W万能铣床电器控制原理工作原理1主电路分析:M1主轴电动机，M2工作台进给电动机，M3冷却泵电动机。
2控制电路分析:(1)主轴电动机M1控制:1 M1启动合上总开关QS1转换开关SA按下SB3或SB4 --KM1线圈得电(1)KM1主触点闭合(1)KMI辅助常开触点闭合，自锁，供电(2)M1启动N大于等于120时KS2闭合为M1停车制动准备。
2 M1制动停车:按下SB1-1或(SB1-2)(1)KM1线圈失电、KM1线圈主触点断开。
(2)KM2线圈得电、KM2主触点闭合改变相序反接制动，N小于100时KS断开M1电源断开、3主轴变速时变速的冲动控制:手柄联动机构压合SQ1，使SQ1-2断开，SQ1-1闭合。
KM2线圈得电，瞬时反向转一下，变速冲动操作结束。
4 工作台进给电动机M2控制(1)工作台的上下前后运动控制《1向上》SQ4向上向后运动，向上向后运动KM1常开8-12---SQ2-2---SQ5-2---SQ6-2---SQ4-1---KM4常闭---KM3线圈---M2正转。
《2》向下8-12---SQ2-3---SQ3-2---SQ4-2---SQ5-1---KM3常闭---KM4线圈---M2正转。
(2)工作台左右运动控制:《1向左》KM1常开8-12---SQ2-2---SQ3-2---SQ4-2---SQ6-1---KM4常闭---KM3线圈---M2正传《2向右》KM1常开8-12---SQ2-2---SQ5-2---SQ6-2---SQ3-1---KM3 常闭---KM4线圈---M2反转。
(3)工作台进给变速冲动控制:KM1常开8-12---SQ2-1---KM3常闭---KM4线圈---M2反转。
(4)工作台的快速移动:KM1常开8-12---SQ2-2---SB6(SB5)---KM5线圈---YA 得电。
(5)冷却泵电动机M3的控制:SQ4---KM6线圈得电---冷却泵电动机启动。

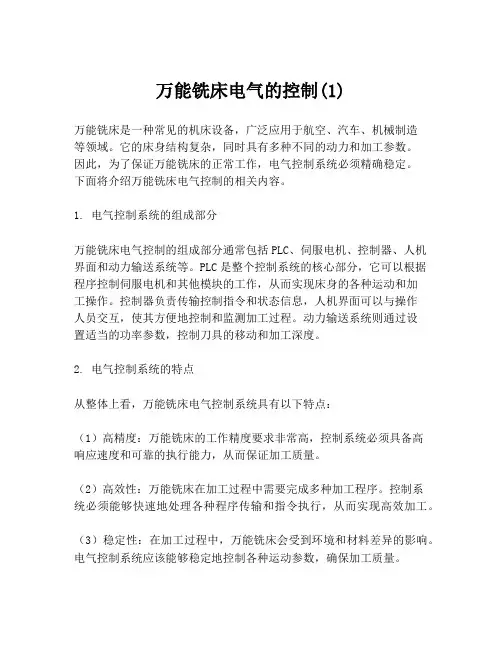

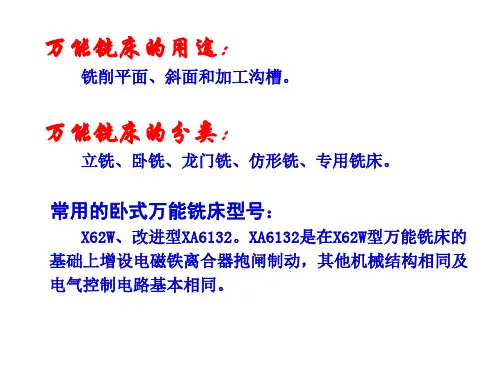

万能铣床电气的控制(1)万能铣床是一种常见的机床设备，广泛应用于航空、汽车、机械制造等领域。
它的床身结构复杂，同时具有多种不同的动力和加工参数。
因此，为了保证万能铣床的正常工作，电气控制系统必须精确稳定。
下面将介绍万能铣床电气控制的相关内容。
1. 电气控制系统的组成部分万能铣床电气控制的组成部分通常包括PLC、伺服电机、控制器、人机界面和动力输送系统等。
PLC是整个控制系统的核心部分，它可以根据程序控制伺服电机和其他模块的工作，从而实现床身的各种运动和加工操作。
控制器负责传输控制指令和状态信息，人机界面可以与操作人员交互，使其方便地控制和监测加工过程。
动力输送系统则通过设置适当的功率参数，控制刀具的移动和加工深度。
2. 电气控制系统的特点从整体上看，万能铣床电气控制系统具有以下特点：（1）高精度：万能铣床的工作精度要求非常高，控制系统必须具备高响应速度和可靠的执行能力，从而保证加工质量。
（2）高效性：万能铣床在加工过程中需要完成多种加工程序。
控制系统必须能够快速地处理各种程序传输和指令执行，从而实现高效加工。
（3）稳定性：在加工过程中，万能铣床会受到环境和材料差异的影响。
电气控制系统应该能够稳定地控制各种运动参数，确保加工质量。
（4）易于操作：由于万能铣床的工作复杂，控制系统的人机界面应该直观易懂，让操作人员能够快速掌握相关操作方法。
3. 电气控制系统的应用万能铣床电气控制系统的应用非常广泛。
它可以用于各种不同的材料加工，例如铸铁、钢材、合金等。
它广泛应用于数控加工、铣削、钻孔、攻牙等领域。
电气控制系统的不断升级和发展，也促进了万能铣床在智能制造等领域的引进和使用。
总之，万能铣床电气控制是保证加工质量、提升加工效率的重要因素。
作为一种高精密的机床，万能铣床的电气控制系统是其核心部分。
随着科技的不断进步，电气控制系统将不断升级，为万能铣床的智能制造和高效加工提供更多解决方案。

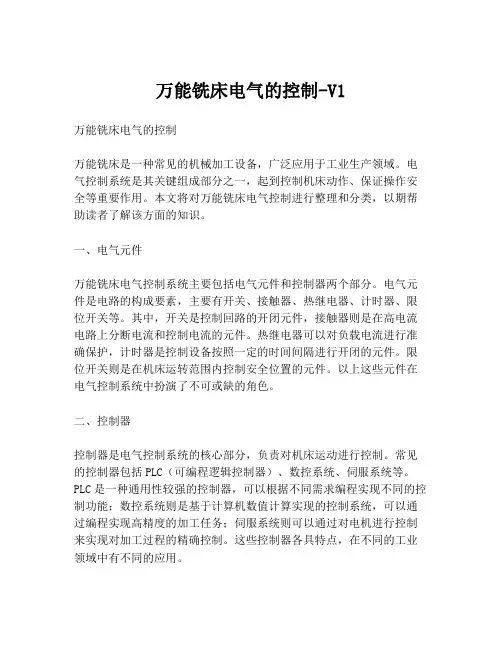

万能铣床电气的控制-V1万能铣床电气的控制万能铣床是一种常见的机械加工设备，广泛应用于工业生产领域。
电气控制系统是其关键组成部分之一，起到控制机床动作、保证操作安全等重要作用。
本文将对万能铣床电气控制进行整理和分类，以期帮助读者了解该方面的知识。
一、电气元件万能铣床电气控制系统主要包括电气元件和控制器两个部分。
电气元件是电路的构成要素，主要有开关、接触器、热继电器、计时器、限位开关等。
其中，开关是控制回路的开闭元件，接触器则是在高电流电路上分断电流和控制电流的元件。
热继电器可以对负载电流进行准确保护，计时器是控制设备按照一定的时间间隔进行开闭的元件。
限位开关则是在机床运转范围内控制安全位置的元件。
以上这些元件在电气控制系统中扮演了不可或缺的角色。
二、控制器控制器是电气控制系统的核心部分，负责对机床运动进行控制。
常见的控制器包括PLC（可编程逻辑控制器）、数控系统、伺服系统等。
PLC是一种通用性较强的控制器，可以根据不同需求编程实现不同的控制功能；数控系统则是基于计算机数值计算实现的控制系统，可以通过编程实现高精度的加工任务；伺服系统则可以通过对电机进行控制来实现对加工过程的精确控制。
这些控制器各具特点，在不同的工业领域中有不同的应用。
三、电气原理图电气原理图是电气控制系统的图示表示，可以直观反映出机床电气控制的所有元件、电路和控制器。
电气原理图的主要作用是指导机床的安装和维护，并且在出现故障时能够快速定位和解决问题。
常见的电气原理图符号包括电源符号、开关符号、接触器符号、热继电器符号等。
四、安全控制机床的安全控制是电气控制系统的一个重要方面。
常见的安全控制措施包括紧急停机开关、安全门开关、急停按钮等。
这些控制措施能够有效预防事故的发生，保障工人的人身安全。
总之，万能铣床电气控制是机床加工中非常重要的一环，需要确保控制系统的稳定性、可靠性和安全性。
通过了解电气元件、控制器、电气原理图和安全控制等方面的知识，工人们可以更好地理解和运用万能铣床电气控制系统，进而提高机床的加工效率和质量。
一、X62W万能铣床电气控制对象X62W型卧式普通铣床电气原理图。
该机床共有三台电动机：M1是主轴电动机,在电气上需要实现起动控制与制动快速停转控制，为了完成顺铣与逆铣，还需要正反转控制,此外还需主轴临时制动以完成变速操作过程.M2是工作台进给电动机，X62W万能铣床有水平工作台和圆形工作台,其中水平工作台可以实现纵向进给（有左右两个进给方向)、横向进给（有前后两个进给方向）和升降进给（有上下两个进给方向）,圆工作台转动等四个运动，铣床当前只能进行一个进给运动（普通铣床上不能实现二个或以上多个进给运动的联动)，通过水平工作台操作手柄、圆工作台转换开关、纵向进给操作手柄、十字复式操作手柄等选定,选定后M2的正反转就是所选定进给运动的两个进给方向。
YA是快速牵引电磁铁。
当快速牵引电磁铁线圈通电后，牵引电磁铁通过牵引快速离合器中的连接控制部件，使水平工作台与快速离合器连接实现快速移动，当YA断电时,水平工作台脱开快速离合器，恢复慢速移动。
M3是冷却泵电动机，只有在主轴电动机M1起动后，冷却泵电动机才能起动。
X62W万能铣床电气元件符号及其功能电气元件符号名称及用途电气元件符号名称及用途M1主轴电动机SQ6进给变速控制开关M2进给电动机SQ7主轴变速制动开关M3冷却泵电动机SA1圆工作台转换开关KM1冷却泵电动机起停控制接触器SA3冷却泵转换开关KM2反接制动控制接触器SA4照明灯开关KM3主电动机起停控制接触器SA5主轴换向开关KM4、KM5进给电动机正转、反转控制接触器QS电源隔离开关KM6快移控制接触器SB1、SB2分设在两处的主轴起动按钮KS速度继电器SB3、SB4分设在两处的主轴停止按钮YA快速移动电磁铁线圈SB5、SB6工作台快速移动按钮R限流电阻FR1主轴电动机热继电器SQ1工作台向右进给行程开关FR2进给电动机热继电器SQ2工作台向左进给行程开关FR3冷却泵热继电器SQ3工作台向前、向上进给行程开关TC变压器SQ4工作台向后、向下进给行程开关FU1~FU4熔断器二、动力电路识读1．主轴转动电路三相电源通过FU1熔断器,由电源隔离开关QS引入X62W万能铣床的主电路。
V X62W型万能铣床是由三台电动机共同完成各种加工时的动作功能。
M1为主轴电动机，M2为工作给进电动机，M3是冷却泵电动机。
主轴电动机是通过换向开关QS5以及接触器KM2和KM3来完成正反转、反接制动及瞬动控制，并可通过机械机构进行变速。
要求M2的功能就更为全面，它能进行正反转控制、快慢速控制、限位控制，并通过机械机构使工作台进行上下、左右、前后方向运动。
M3为冷却泵电动机，它通过KM1来控制操作开停，如图8.8所示。
图8.8X62型万能铣床的电气控制电路8.8.2X62W型万能铣床的常见故障及检修方法故障：主轴电动机不能启动运行。
可能原因①总保险FU1、FU2熔断数相或接触不良。
②控制变压器T1烧坏或接线头接触不良。
③控制线路保险FU3熔断或接触不良。
④主轴变速瞬动开关SQ7触点闭合不上。
⑤主轴停止按钮SB3或SB4闭合不好。
⑥主轴启动按钮SB1或SB2按下后接触不良。
⑦主轴控制线路连接线断线或接线头接触不良。
⑧主轴接触器KM3辅助自锁点接触不良。
⑨主轴接触器KM2互锁常闭点接触闭合不好。
⑩主轴接触器KM3线圈断线或烧毁。
热继电器FR1常闭点动作或接触不良。
主轴接触器KM3主触点接触不良。
主轴换向开关QS5触点接触不良。
主轴电动机接线端子烧坏，线路断相。
主轴电动机线圈烧毁。
检修方法与技巧①用低压验电笔测FU1、FU2下桩头有无电压，若全无电压应测上桩头，如仍无电压说明线路停电，应从线路上查找原因。
若下桩头一相或两相有电压应查保险FU1。
如接触不良，要把保险压紧；若熔断，要更换同规格的保险。
②用万用表在铣床断开电源的情况下，测试T1控制变压器初级和次级线圈的电阻，若电路烧断或电阻很小时，说明控制变压器烧坏，要更换同规格的控制变压器。
若一时判断不清变压器是否烧坏，也可把电源通入测量变压器电压，初级应为380V，次级控制电压应为127V，若无电压或电压不正常，说明变压器T1已烧坏。
若变压器线头烧坏或接触不良，进行相应处理便可继续使用。
