§9-1 RLC串联电路的零输入响应

实验一 元件特性的示波测量法一、实验目的1、学习用示波器测量正弦信号的相位差。

2、学习用示波器测量电压、电流、磁链、电荷等电路的基本变量3、掌握元件特性的示波测量法，加深对元件特性的理解。

二、实验任务1、 用直接测量法和李萨如图形法测量RC 移相器的相移ϕ∆即uC u sϕϕ-实验原理图如图5-6示。

2、 图5-3接线，测量下列电阻元件的电流、电压波形及相应的伏安特性曲线（电源频率在100Hz~1000Hz 内）： （1）线性电阻元件（阻值自选）（2）给定非线性电阻元件（测量电压范围由指导教师给定）电路如图5-7 3、按图5-4接线，测量电容元件的库伏特性曲线。

4、测量线性电感线圈的韦安特性曲线，电路如图5-55、测量非线性电感线圈的韦安特性曲线，电源通过电源变压器供给，电路如图5-8所示。

图 5-7 图 5-8这里，电源变压器的副边没有保护接地，示波器的公共点可以选图示接地点，以减少误差。

三、思考题1、元件的特性曲线在示波器荧光屏上是如何形成的，试以线性电阻为例加以说明。

答：利用示波器的X-Y方式，此时锯齿波信号被切断，X轴输入电阻的电流信号，经放大后加至水平偏转板。

Y轴输入电阻两端的电压信号经放大后加至垂直偏转板，荧屏上呈现的是u x,u Y的合成的图形。

即电流电压的伏安特性曲线。

3、为什么用示波器测量电路中电流要加取样电阻r，说明对r的阻值有何要求？答：因为示波器不识别电流信号，只识别电压信号。

所以要把电流信号转化为电压信号，而电阻上的电流、电压信号是同相的，只相差r倍。

r的阻值尽可能小，减少对电路的影响。

一般取1-9Ω。

四、实验结果1．电阻元件输入输出波形及伏安特性2．二极管元件输入输出波形及伏安特性实验二 基尔霍夫定律、叠加定理的验证 和线性有源一端口网络等效参数的测定一、实验目的1、加深对基尔霍夫定律、叠加定理和戴维南定理的内容和使用范围的理解。

2、学习线性有源一端口网络等效电路参数的测量方法3、学习自拟实验方案，合理设计电路和正确选用元件、设备、提高分析问题和解决问题的能力 二、实验原理 1、基尔霍夫定律：基尔霍夫定律是电路普遍适用的基本定律。

《电路分析》考试大纲（专科，专升本，本科）一.课程性质和目的本课程是高等学校工科（特别是电子类专业）的重要基础课，它具有较强的理论性，而对指导后续课程的学习具有普遍性。

通过学习，使学生掌握电路的基本概念，基本定律，基本定理，分析方法等，提高解题的灵活性。

培养学生分析问题解决问题的能力，为以后课程的学习打好基础。

本课程前修课程为“大学物理”及“高等数学”。

二.主要教材：《电路分析》胡翔骏编高等教育出版社三.内容及考核重点按教材章节列出，有*号的内容对专科不要求。

上篇电阻电路分析第1章电路的基本概念和定律1-1. 电路和电路模型: 集总参数, 电路模型。

1-2.电路的基本物理量：电流，电压，电功率，电位，关联参考方向。

1-3. 基尔霍夫定律：KCL , KVL及其推广。

1-4. 电阻元件：定义，线性非时变电阻的欧姆定律（VCR），功率，开路，短路的概念。

电阻器的额定值。

1-5. 独立电压源及独立电流源：定义及其性质。

1-6. 两类约束及电路方程。

1-7. 支路电流法和支路电压法。

1-8. 分压电路和分流电路：熟记分压分流公式。

第2章线性电阻电路分析2-1.电阻单口网络：线性电阻串联、并联、混联的等效电阻。

独立电压源串联，独立电流源并联。

含独立源电阻单口网络的两种等效电路及等效互换。

*2-2.电阻星形联接与三角形联接：相互等效变换的公式。

2-3.网孔分析法：列写方程的方法和规律，含独立电流源电路网孔方程列写。

2-4.结点分析法：列写方程的方法和规律，含独立电压源电路结点方程列写。

*2-5.含受控源电路分析：四种受控源的描述方程及符号。

含受控源单口网络的等效。

含受控源电路的网孔方程列写及结点方程列写。

2-6.电路分析的基本方法：对本章的总结。

第4章网络定理4-1.叠加定理：线性电路及其性质。

叠加定理解题。

4-2.戴维宁定理：用戴维宁定理解题的步骤方法。

4-3.诺顿定理和含源单口网络的等效电路：用诺顿定理解题的步骤方法。

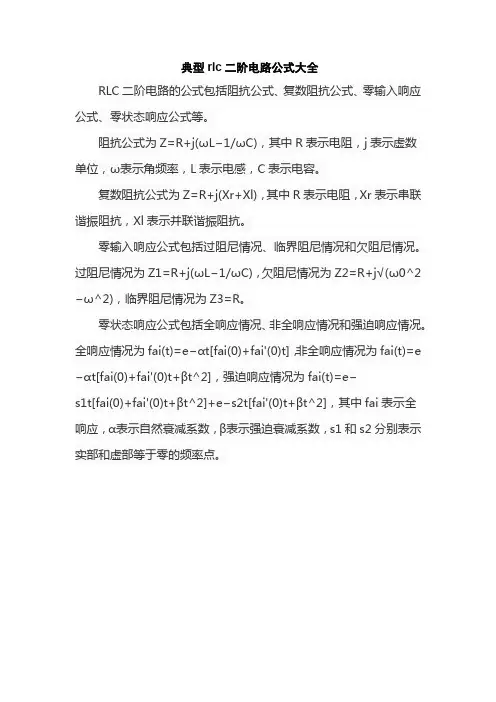

典型rlc二阶电路公式大全
RLC二阶电路的公式包括阻抗公式、复数阻抗公式、零输入响应公式、零状态响应公式等。

阻抗公式为Z=R+j(ωL−1/ωC)，其中R表示电阻，j表示虚数单位，ω表示角频率，L表示电感，C表示电容。

复数阻抗公式为Z=R+j(Xr+Xl)，其中R表示电阻，Xr表示串联谐振阻抗，Xl表示并联谐振阻抗。

零输入响应公式包括过阻尼情况、临界阻尼情况和欠阻尼情况。

过阻尼情况为Z1=R+j(ωL−1/ωC)，欠阻尼情况为Z2=R+j√(ω0^2−ω^2)，临界阻尼情况为Z3=R。

零状态响应公式包括全响应情况、非全响应情况和强迫响应情况。

全响应情况为fai(t)=e−αt[fai(0)+fai'(0)t]，非全响应情况为fai(t)=e −αt[fai(0)+fai'(0)t+βt^2]，强迫响应情况为fai(t)=e−
s1t[fai(0)+fai'(0)t+βt^2]+e−s2t[fai'(0)t+βt^2]，其中fai表示全响应，α表示自然衰减系数，β表示强迫衰减系数，s1和s2分别表示实部和虚部等于零的频率点。

RLC串联电路的零输入响应——临界阻尼情况RLC串联电路是由电感、电阻和电容三个元件组成的电路。

在该电路中，当电源不加电时，电感和电容会有一定的电荷和电流分布，这种分布会导致零输入响应。

零输入响应是指在没有外部输入信号的情况下，电路中的元件之间会通过内部能量的转移来产生一种响应。

在RLC串联电路中的零输入响应，临界阻尼是其中一种情况。

当电路中的电阻大小等于阻尼电阻临界阻值时，电路呈现临界阻尼特性。

临界阻尼是指电路中的电荷和电流衰减的速度最快，衰减到零的时间最短。

在临界阻尼情况下，电路的阻尼电阻大小等于等效电阻R，即R=2√(L/C)，其中L表示电感的感值，C表示电容的容值。

在临界阻尼情况下，电路的特性如下：1.电路的过渡过程较快：在临界阻尼条件下，电路的过渡过程最快，电荷和电流的衰减速度较大，因此电路的过渡时间相对较短。

2.电路的振荡最小：临界阻尼条件下，电路没有振荡现象，电荷和电流没有来回变化的过程。

电路的响应呈现出衰减的趋势，最终衰减至零。

3.电路的振荡频率：在临界阻尼情况下，电路的振荡频率为共振频率，即f=1/(2π√(LC))。

在RLC串联电路临界阻尼情况下，可以通过解微分方程的方法求解零输入响应。

设电容电压为v(t)，电感电流为i(t)。

电路的微分方程为：L(di(t)/dt) + Ri(t) + (1/C)∫i(t)dt = 0对该微分方程进行求解，并考虑初始条件，可以得到电流i(t)的表达式：i(t) = I_0e^(-Rt/2L)[cos(ωt) + (R/2L)sin(ωt)] + I_1e^(-Rt/2L)[sin(ωt) - (R/2L)cos(ωt)]其中，I_0和I_1为常数，ω为角频率，ω=√(1/LC-(R/2L)^2)。

零输入响应主要体现在电感电流i(t)和电容电压v(t)的变化上。

通过解析上述表达式，可以得到i(t)和v(t)的变化规律。

在临界阻尼情况下，电路的过渡过程较快，电流和电压的大小随时间呈指数衰减的趋势，直至衰减到零。

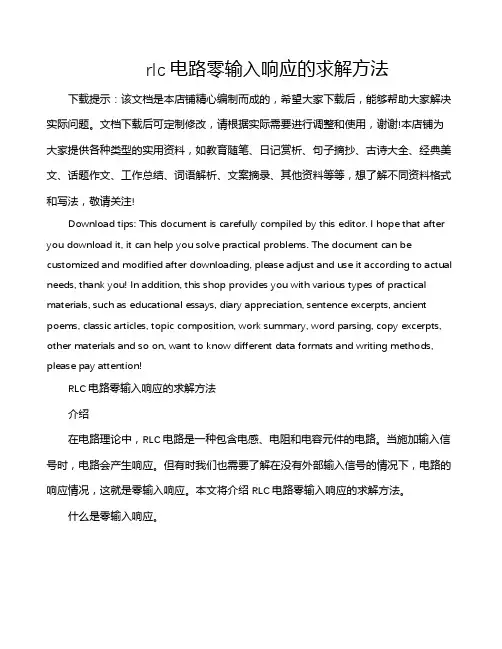

rlc电路零输入响应的求解方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
