110kV XX变电站配套110kV XX变电站出线间隔工程电气安装工程施工方案批准:调度中心审核:规建部审核:编写:XXXX 有限公司1目录一、工程概述二、工程施工的组织措施三、工程施工的技术措施四、工程施工的安全措施五、工程施工的主要危险点及其预控措施六、环境保护及文明施工七、运行单位的安全职责八、工程施工(停电计划2一、工程概述工程简述:为配合基建工程110kV XX变电站的兴建,需要110kV XX变电站提供一路110kV 电源联络线至110kV XX 变电站,现已确认将110kV 备用间隔(面向出线从左边起第一个间隔)作为110kV XX变电站出线间隔。
此配套工程主要工程量如下:1、安装调试1台北京ABBLTB145D1/2STANDS型SF6断路器。
2、安装调试1台110kVTYD 。
3、安装调试3台江苏精科LVGQB—126W2电流互感器.4、安装调试2组江苏如皋GW4-126型隔离刀闸。
5、架空跳线和母线引下线、设备一次接线安装.6、安装调试1面南京电研NSA3614型110kV 线路微机线路保护屏及NASA3102W 测控装置,敷设相关电缆并接入相关设备.防误操作采用微机五防与常规电气闭锁相结合的方式。
此配套工程施工计划安排:此工程由XX 有限公司承接,工程计划于年月日开始进场施工至年月日完工。
工程完成后待110kV XX变电站完成竣工验收及110kV XX线施工完成并接入开关间隔以后和110kV XX变电站一起启动.二、工程施工的组织措施施工组织机构:项目经理:项目工程师:安全负责人:业务员:施工一班班长:施工二班班长:施工班安全员:3施工班技术员:人员职责:1、工程负责人:负责工程施工的全面工作,监督、检查施工的进度、质量、安全等情况.2、施工现场负责人:负责施工的各项工作安排,合理调配好人力、物力、车辆的使用,监督、落实施工班组在施工过程中,严格按照设计图纸进行施工,确保工程质量。
NSA3100系列保护装置为南京电研电力自动化有限公司出品,本文所述操作方法以较新版本的NSA3112线路保护测控装置为例,适用于NSA3112、NSA3151、NSA3171、NSA3181、NSA3182、NSA3111、NSA3131、NSA3131A、NSA3121等型号。

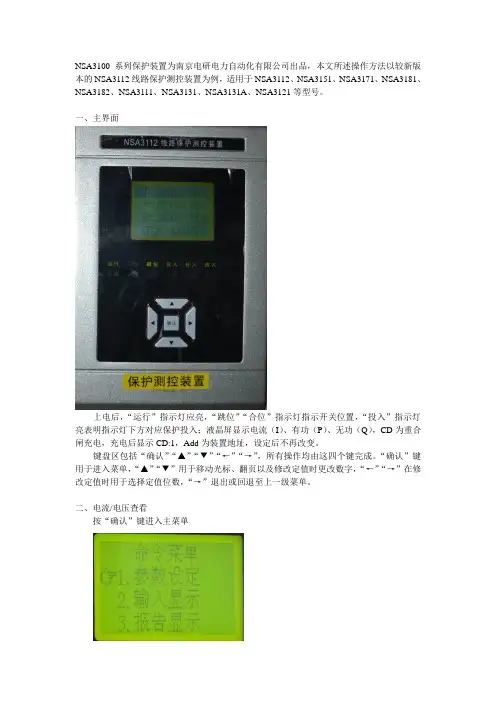

一、主界面上电后,“运行”指示灯应亮,“跳位”“合位”指示灯指示开关位置,“投入”指示灯亮表明指示灯下方对应保护投入;液晶屏显示电流(I)、有功(P)、无功(Q),CD为重合闸充电,充电后显示CD:1,Add为装置地址,设定后不再改变。
键盘区包括“确认”“▲”“▼”“←”“→”,所有操作均由这四个键完成。
“确认”键用于进入菜单,“▲”“▼”用于移动光标、翻页以及修改定值时更改数字,“←”“→”在修改定值时用于选择定值位数,“→”退出或回退至上一级菜单。
二、电流/电压查看按“确认”键进入主菜单按“▲”“▼”选择“输入显示”,“确认”后进入“输入显示”菜单选择“保护量”,即可查看保护装置所采集的二次电流、二次电压。
按“▲”“▼”翻页。
选择“测量量”,即可查看装置测量电流、有无功、功率因数等,该项目显示的电流值、有无功值是经装置设定的变比换算后计算出的。
按“▲”“▼”翻页。
三、查看报告在主菜单中选择“报告显示”“确认”后进入“报告显示”菜单选择“动作报告”后,系统要求输入报告序号,00为最新报告,用“←”“→”选择位数,用“▲”“▼”更改选中位的数字。
输入报告序号后按“确认”查看报告内容。
查看报告内容时,按“←”“→”翻页,按“▲”“▼”直接切换报告。
四、定值整定在主菜单办面选择“参数设定”“确认”后进入“参数设定”菜单1、保护定值区切换选择“装置参数”,“确认”后出现在该界面可以切换保护定值区,按“←”“→”将光标移至要修改的数字位置,按“▲”“▼”更改数字按“确认”键退出修改模式此时修改的数据已保存于RAM中,若此时装置掉电,则修改失败。
DSA2141、DSA2142、DSA2148电动机保护测控装置研制:南瑞城乡电网自动化分公司产品简介该装置为大规模可编程逻辑电路和Intel 80296为主CPU实现的馈线线路保护测控一体化系统,适用于电力系统及石化、煤炭、冶金等相关行业3~10kV电压等级的大中型三相同步、异步电动机。
该装置既适用于由断路器控制的电动机,也适用于由熔断器加接触器(FC)控制的电动机。
既可以集中组屏安装,也可以在开关柜就地安装。
性能特点保护配置:1) 电流速断保护2) 起动反时限保护3) 堵转反时限保护4) 过电流保护5) 负序电流保护(两段)6) 过负荷保护7) 过热保护8) 零序电压保护9) 欠电流保护10) 过电压保护11) 低电压保护12) 失步保护13) 零序方向告警14) 零序电流保护15) 非电量保护16) 故障录波告警功能:1) 断路器失灵告警2) 控制回路断线告警3) TV断线告警4) 频率过低告警5) 过负荷告警6) 负序过流告警7) 零序方向告警8) 零序过压告警9) 过热告警10) 非电量告警测控功能:1) 遥测:包括三相电压、三相电流、频率、有功功率、无功功率、功率因数。
2) 遥信:遥信容量为16路,输入方式为无源接点。
3) 遥控:可进行2路遥控(遥控分合、遥控热复归)。
4) 遥脉:4路脉冲输入。
5) 起动记录:最近15次电动机起动记录,可查看起动过程持续的时间和起动过程中各相最大电流。
技术特点1. 硬件结构单元化、全密封,单元内各模件独立金属腔体,自检和冗余措施完善,抗干扰性能好;2. 软件面向控制对象开放式设计,实现模块化,可查询CPU状态及保护中间过程;3. 人机接口由宽温大屏幕液晶显示器和薄膜按键组成,信息显示汉化;4. 详尽的大容量的事件记录功能,便于分析事故及观察运行工况;5. 保护动作信息及预告信息可由单元转化为遥信上送,提高动作及返回信息实时性;6. 保护投退状态可转化为遥信上送,并可远方遥控投退保护,无障碍适用于各种调度规约;7. 交流量、开关量录波功能,录波波形就地显示及后台软件分析相结合;8. 通讯双CAN网标配,多ID号2.0B协议,通讯波特率在线修改,自动双网切换,保证通讯的可靠性,通讯介质简单,并可扩展为光纤网;9. 14位AD宽幅模数转换,24点/周波采样,提高了保护精度、灵敏度;10. 测量精度系数单独存放在交流采样模件带SPI接口的独立E2PROM中,独立性好;11. 保护定值多区域相对独立存放在E2PROM/DSRAM中,自动互相校验,自行修复,完全避免运行中定值缺损或丢失;12. 单元自带蜂鸣器件,故障告警;13. 小接地选线单元内部独立配置,亦可通过网络通讯集中选线或试跳;14. 网络通讯和节点方式相结合闭锁低压母线保护。
目录第一章NSA-3000系列分散式微机保护测控装置 (3)一概述 (3)二NSA-3111馈线保护测控装置 (10)三NSA-3112线路保护测控装置 (17)四NSA-3113线路光纤纵差保护测控装置 (24)五NSA-3121A站用变/接地变保护测控装置 (32)六NSA-3131A电容器保护测控装置 (38)七NSA-3133A电容器保护测控装置 (44)八NSA-3141A电动机保护测控装置 (50)九NSA-3151分段开关备用电源自投保护测控装置 (57)十NSA-3152A备用电源自投装置 (64)第二章NSA-3000系列变压器保护测控装置 (71)一概述 (71)二NSA-3171变压器差动保护装置 (72)三NSA-3181变压器后备保护测控装置 (83)四 NSA-3182变压器后备保护测控装置 (91)五NSA-3161变压器非电量保护装置 (98)六NSA-3179变压器保护装置 (107)第三章NSA3000系列辅助保护装置 (117)一NSA-SGJL事故解列装置 (117)第四章NSA-3000系列微机测控装置概述 (121)一微机测控装置性能简介 (122)二NSA-3101微机测控装置 (128)三NSA-3102微机测控装置 (137)四NSA-3103微机测控装置 (147)五NSA-3104微机测控装置 (156)六NSA-3102TQ微机测控装置 (165)第五章NSA-3000系列微机测控装置使用说明 (175)关于NSA-3000变电站综合自动化系统的所有技术和使用说明书的版权为南京电研电力自动化有限公司所有。
南京电研电力自动化有限公司保留对所有资料的修改和解释权,若有改动,恕不另行通知。
第一章NSA-3000系列分散式微机保护测控装置一概述1 NSA-3000系列分散式保护测控装置的典型设备及功能NSA-3000系列分散式低压保护测控装置是将保护功能及远动功能综合在一个装置中,该装置即“四合一”保护(保护、遥测、遥控、遥信)测控装置。
NSA3100系列保护装置为南京电研电力自动化有限公司出品,本文所述操作方法以较新版本的NSA3112线路保护测控装置为例,适用于NSA3112、NSA3151、NSA3171、NSA3181、NSA3182、NSA3111、NSA3131、NSA3131A、NSA3121等型号。
一、主界面上电后,“运行”指示灯应亮,“跳位”“合位”指示灯指示开关位置,“投入”指示灯亮表明指示灯下方对应保护投入;液晶屏显示电流(I)、有功(P)、无功(Q),CD为重合闸充电,充电后显示CD:1,Add为装置地址,设定后不再改变。
键盘区包括“确认”“▲”“▼”“←”“→”,所有操作均由这四个键完成。
“确认”键用于进入菜单,“▲”“▼”用于移动光标、翻页以及修改定值时更改数字,“←”“→”在修改定值时用于选择定值位数,“→”退出或回退至上一级菜单。
二、电流/电压查看按“确认”键进入主菜单按“▲”“▼”选择“输入显示”,“确认”后进入“输入显示”菜单选择“保护量”,即可查看保护装置所采集的二次电流、二次电压。
按“▲”“▼”翻页。
选择“测量量”,即可查看装置测量电流、有无功、功率因数等,该项目显示的电流值、有无功值是经装置设定的变比换算后计算出的。
按“▲”“▼”翻页。
三、查看报告在主菜单中选择“报告显示”“确认”后进入“报告显示”菜单选择“动作报告”后,系统要求输入报告序号,00为最新报告,用“←”“→”选择位数,用“▲”“▼”更改选中位的数字。
输入报告序号后按“确认”查看报告内容。
查看报告内容时,按“←”“→”翻页,按“▲”“▼”直接切换报告。
四、定值整定在主菜单办面选择“参数设定”“确认”后进入“参数设定”菜单1、保护定值区切换选择“装置参数”,“确认”后出现在该界面可以切换保护定值区,按“←”“→”将光标移至要修改的数字位置,按“▲”“▼”更改数字按“确认”键退出修改模式此时修改的数据已保存于RAM中,若此时装置掉电,则修改失败。
NS 942S电动机差动保护装置说明书V1.3南京南自科技发展有限公司2006年6月地址:南京市江宁开发区天元中路128号诚基大厦2-213联系方式:*本说明书可能会被修改,请注意最新版本资料目录1.概述 (1)2.主要技术参数 (3)3.保护功能 (5)4.控制以及事件记录、故障录波功能 (7)5.硬件说明 (8)6.使用操作说明 (9)7.装置参数一览 (12)1 概述NS 942S电动机差动保护装置适用于大型三相异步电动机的差动保护。
本装置分直流操作回路和交流操作回路两种。
可以在开关柜就地安装,也可以组屏安装。
1.1 装置主要特点⏹高速的DSP处理器采用高性能DSP芯片,提供了高速的数据处理能力,保证了高性能实时算法的实现,提高了装置的可靠性和整体性能。
⏹快速、高精度采样采用快速14位高精度采样芯片,并采用频率自动跟踪技术,保证了很高的保护和测量计算精度。
⏹强大的通讯功能采用CAN网作为主通讯接口,传输速率可达1Mb/s,系统响应速度快。
⏹高可靠的电磁兼容设计标准背插式工业机箱,电路板采用表面贴装技术以及多层板工艺,选用快速瞬变电压抑制器件,使装置具有很强的电磁兼容能力。
1.2 保护功能配置⏹差动速断保护⏹二次谐波制动的比率差动保护⏹CT断线检测和闭锁功能1.3事件记录⏹保护动作记录⏹告警事件记录⏹操作命令记录1.4 控制功能⏹远方定值修改⏹远方保护投/退1.5 通信功能CAN总线1.6 故障波形记录功能2 主要技术参数2.1 额定参数2.1.1 直流电源额定电压:220V或110V<订货说明)允许偏差:-20%~15%纹波系数:<5%功耗:<15W2.1.2交流参数交流电流:5A或1A<订货说明)频率:50HZ交流电流功耗:<0.5V A/相 <额定电流5A)<0.1V A/相 <额定电流1A)交流电流过载能力: 2倍额定电流连续工作20倍额定电流连续工作10秒40倍额定电流连续工作1秒2.2 保护参数动作电流:0.1~20In级差:0.01A误差:<3%2.3 绝缘性能2.3.1 绝缘电阻装置的带电部分和非带电部分及外壳之间,以及电气上无联系的各电路之间,用开路电压500V的兆欧表测量其绝缘电阻值,均大于100MΩ。
珠海万力达电气股份有限公司MMPR-31C电动机保护测控装置技术使用说明书编制:校核:姜万东审批:林存利文件编号:WLD[K]-JY-262-2011 版本号:V1.01.01出版日期:2011 年 11 月版权所有:珠海万力达电气股份有限公司注:我公司保留对此说明书修改的权利。
如果产品与说明书有不符之处,请您及时与我公司联系,我们将为您提供相应的服务。
技术支持电话:************传真:************前言1.型号说明MMPR-31C系列保护结构型式为C型,MMPR-31C可支持三相电流保护,也可支持两相电流保护。
定货时,请声明。
2.引用标准《静态继电保护及安全自动装置通用技术条件》 DL 478-2001《继电保护和安全自动装置技术规程》 GB/T 14285-2006《电力装置的继电器保护和自动装置设计规范》 GB50062-92《继电保护和安全自动装置基本实验方法》 GB/T 7261-20083.使用注意事项✓本系列保护所涉及负序电压均以相电压合成得到,所有复合电压闭锁过流中低电压元件取线电压,三个线电压中有一个小于低电压定值,低电压元件动作,开放过电流保护。
✓当CT接线方式选择为两相时,测量B相电流由测量A相、测量C相计算得到。
✓本系列装置中涉及4种标准曲线的反时限保护,如果故障电流超过额定电流的20倍时,反时限元件将按照20倍时的动作时间出口。
✓装置通电前,必须进行外观检查,保证面板完好无划痕、紧固螺钉无松动、装置可靠接地、各插件紧固螺丝拧紧以及端子接触良好。
✓装置加上电源后,面板上“运行”指示灯应该闪烁、液晶循环显示保护、测量等运行数据。
✓装置内部的操作回路只适用于直流电源,若为交流电源,须经整流滤波后接入。
✓禁止带电插拔各插件板,否则损坏装置。
✓禁止装置在带一次设备运行中,进行开出实验。
目录1产品说明 (1)1.1适用范围 (1)1.2功能及特点 (1)1.2.1 保护功能 (1)1.2.2 辅助功能 (1)1.2.3 测控功能 (1)1.2.4 通讯功能 (1)1.2.5 装置特点 (2)1.2.6 主要技术参数 (2)1.2.7 硬件结构 (3)2原理说明 (4)2.1启动时间过长保护 (4)2.2两段式定时限过流保护 (4)2.3两段负序过流保护 (4)2.4零序过流保护 (5)2.5过负荷保护 (5)2.6过热保护 (6)2.7电压保护 (6)2.7.1低电压保护 (6)2.7.2 过电压保护 (7)2.8PT断线监视 (7)2.9工艺联锁保护 (7)2.10CT断线 (7)2.11低频减载 (7)2.12同步电动机保护 (8)2.13启动电流有效值记录 (9)2.14故障录波 (9)3装置参数及定值设置说明 (10)3.1系统参数 (10)3.2定值清单 (11)4模拟量及开入开出说明 (14)4.1模拟量的监测 (14)4.2开入量检验 (15)4.3开出量检验 (16)5操作说明 (17)5.1装置面板示意图 (17)5.2键盘使用及液晶显示说明 (17)附录1:装置端子图 (24)附录2:装置典型接线图 (25)附录3: MXPR-31C系列装置的操作回路 (26)1产品说明1.1 适用范围MMPR-31C微机电动机保护适用于3kV~10kV 电压等级的中高压电动机保护测控,可用于各种容量的大中型电动机的综合保护,也可用于超大型电动机主保护和后备保护的双重配置。
一、范围本作业指导书适用于固原供电局变电站35kV及以上电压等级各变电站35kV、10KV出线线路保护装臵作业程序。
二、引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。
本作业指导书出版时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
1、DL 408--1991 电业安全工作规程(发电厂和变电所电气部分)2、GB 14285-1993《继电保护和安全自动装臵技术规程》3、GB/T 15145-1994《微机线路保护装臵通用技术条件》4、DL/T 587--1996《微机继电保护装臵运行管理规程》5、中华人民共和国电力行业标准《继电保护及安全自动装臵运行管理规程》6、中华人民共和国水利电力部《继电保护及电网安全自动装臵检验条例》7、水利电力部电力生产司《继电保护和电网安全自动装臵现场工作保安规定》8、国家电力调度通信中心、电力工业部安全监查及生产协调司《电力系统继电保护及安全自动装臵反事故措施管理规定》(试行)9、中华人民共和国电力工业部《电力系统继电保护及安全自动装臵反事故措施要点》10、中华人民共和国电力工业部《电力系统继电保护及安全自动装臵质量监督管理规定》(试行)11、能源部电力规化设计管理局NDGJ8-1989《火力发电厂、变电所二次接线设计技术规定》12、GB50171-1992《电气装臵安装工程盘柜及二次回路接线施工及验收规范》13、国家电力公司《防止电力生产事故的二十五项重点要求》三、修前准备1、准备工作安排2、作业人员要求3、备品备件(无)4、工器具5、材料6、定臵图及围栏图7、危险点分析8、安全措施9、人员分工四、流程图五、作业程序及作业标准1、开工2、检修电源的使用3、检修内容和工艺标准六、竣工七、验收八、作业指导书执行情况评估附录 A(资料性附录)NSA-3112微机线路保护定检试验报告A.1保护屏接线及插件外观检修A.2保护屏上压板检查A.3屏蔽接地检查A.4绝缘测试记录A.5逆变电源检查A.6软件版本及CRC码检验A.7零漂值检查A.8交流回路检查A.10保护定值检验A.11 整组试验直流电源在额定电压下带断路器传动,在确保检验质量的前提下尽量减少断路器的动作次数,交流电流、电压必需从端子排上通入试验,并按本线路保护展开图的要求,对保护直流回路上的各分支回路(包括直流控制回路、保护回路、出口回路、信号回路及遥信回路)进行认真的传动,检查各回路接线的正确性:A.12 CT极性及变比检查A.13 室外检查清扫及检查断路器端子箱、螺丝压接检查情况:;A.14 状态检查A.15 终结附录 B(资料性附录)现场工作安全技术措施。
一概述1.1 NSA-3000G系列分散式保护测控装置的典型设备及功能基于G平台的NSA-3000G系列分散式低压保护测控装置与以前大量生产的NSA-3000系列装置相比,在装置功能上主要整合了新一代变电站自动化系统的两大必备功能:●变电站的在线式五防功能●变电站的程序化操作功能变电站的在线式五防与程序化操作与变电站中的一次开关设备紧密联系,开关隔刀﹑地刀﹑接地桩的数量决定了需配置在线式五防闭锁节点的数量,而刀闸是手动刀闸还是电动刀闸决定了需配置的遥控节点的数量,为迎合这种需求,NSA-3000G 系列装置派生了很多型号。
从装置保护功能的不同区分为NSA-3000G系列及NSA-3000G1系列,●NSA-3000G系列保护功能与原NSA-3000系列保护功能及端子兼容●NSA-3000G1系列保护功能与端子布置遵循《广东电网公司10kV~110kV 保护技术规范》执行,功能较全。
●NSA-3000G与NSA-3000G1系列型号后加W或W-1则表明该型号装置含在线式五防功能及程序化操作功能。
W或W-1的区别主要在于五防闭锁节点的多少及遥控节点的多少,以适应手动刀闸控制及遥控电动刀闸控制的需要,型号的选择视实际工程而定。
针对中低压变电站中不同的保护测控对象,NSA-3000G系列的装置型号及功能如下:NSA-3111G用于35KV及以下电压等级的经消弧线圈接地或不接地系统中的馈电线路保护测控装置。
无在线式五防功能。
功能与NSA-3111兼容。
NSA-3111GW控装置。
增加在线式五防功能,主要用于10KV手动刀闸开关。
NSA-3111GW-1用于35KV及以下电压等级的经消弧线圈接地或不接地系统中的馈电线路保护测控装置。
增加在线式五防功能,主要用于35KV手动刀闸开关。
NSA-3111G1用于35KV及以下电压等级的经消弧线圈接地或不接地系统中的馈电线路保护测控装置。
无在线式五防功能。
保护功能符合《广东电网公司10kV~110kV保护技术规范》。
电机保护控制器使用说明书(HTMPC)一.概述交流异步电动机的启动方式一般分为直接启动和降压启动两类。
而降压启动方式又分为星-三角(Y-△)降压启动和自耦变压器降压启动等启动方式。
电机直接启动电路简单维护方便。
星-三角(Y-△)降压启动电路和自耦变压器降压启动电路相对较复杂,配线麻烦,故障率高且不易维修。
为简化控制,减少故障率,同时方便维修,我公司开发了专门用于三相交流异步电机星-三角(Y-△)降压启动或自耦变压器降压启动的“电机保护控制器”,从而有效保护电机,延长电机的使用寿命。
该控制器采用微电脑(MCU)控制,内部定时,省掉了外部时间继电器、中间继电器。
控制器内部大功率继电器输出,只需接入相应的交流接触器即可,大大简化了控制电路,接线方便,简单易用,便于维修。
控制器具有电机运行电流监测,实时监测三相电流,数码管显示其中的一相(可用按键选择显示相),并有缺相(无电流相)、过流及不平衡保护。
二.功能特点1.采用国际新型电子技术,以高速微处理器为核心的数字式智能型电机保护与启动控制装置。
2.具有多种电机保护方式:缺相保护、过流(过载、堵转、短路)保护、三相电流不平衡保护。
当电机出现故障时切断电机电源,在数码管上显示故障代码,同时故障报警输出继电器吸合。
3.具有电机软启动功能,可设置的多种控制方式,适用各种不同场合的应用。
4.电机启动时间可设置并保存,断电不丢失。
5.可配接多种电机,适用范围广。
根据使用的电流互感器设置指示电流的变比,根据电机功率设置报警电流值,断电不丢失。
6.具有面板按键启、停,远程启、停两种工作方式。
7.四位大尺寸高亮数码管,显示三相电流的有效值。
LED指示当前显示电流的相序,并可用按键切换。
8.控制输出为无源接点,应用简单、方便。
三.技术指标1.工作电压:AC85V~260V;2.工作温度:0-40℃;工作湿度:≦85%;3.外形尺寸:160×mm80mm×160mm;(横式安装)4.开孔尺寸:152mm×76mm;5.控制输出触点容量:7A 240VAC;6.电流显示精度:±1%FS;7.缺相保护动作时间:<2S;8.过流和三相不平衡保护动作时间:<2S(全压启动后)。
基于平台化管理的新一代NSA-3178T2系列变压器保护装置研发摘要:伴随着数字化变电站在近几年的现场运行变化和发展趋势,结合最新的计算机技术和电力系统用户日益复杂的实际需求,我公司根据多年来数字化变电站现场积累起来的丰富应用经验,研发出了基于平台化管理的新一代NSA-3178T2系列变压器保护装置,该保护装置较前代的NSA3000系列变压器保护装置有着更强的优越性,有效弥补了NSA3000系列变压器保护装置的不足之处。
关键词:平台化管理;新一代NSA-3178T2系列;变压器保护装置一、概述基于平台化管理的新一代保护装置提供更加友好的人机界面,灵活的配置方案全面支持数字化变电站的最新技术要求和应用需求。
NSA-3178T2系列变压器保护装置需要提供双套主保护和双套后备保护的各种接线方式的变压器,以在大多数情况下实现更优异的效果。
此外,该装置还支持五侧差动的需求,并且能够满足主后一体变压器保护的规范要求。
在实际应用中,该装置可有效地保护变压器的正常运行,提高电网的稳定性和可靠性。
二、装置性能特征(1)NSA-3178T2系列主变保护装置是根据《QGDW1175-变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》的研究成果,成功开发出的一种新型保护装置,能够在各种复杂的工作环境下正常运行,为电力系统的安全稳定运行提供了有力的保障,避免受到外界因素的威胁,此外,它还可支持GOOSE跳闸也可支持常规继电器跳闸。
(2)装置基于公司最新一体化保护测控开发平台《SFCP分布式保护测控平台》研发,该设备采用了POWERPC P1011高性能32位CPU和SHARC ADSP2148932位DSP,这两个处理器能够提供强大的计算能力和高效的数据处理能力。
此外,设备内部还采用了高速串行总线和智能I/O,以实现快速的数据传输和智能化的输入输出控制,具有较强的适用性,能够在许多环境下使用,而且维护起来比较简单。
