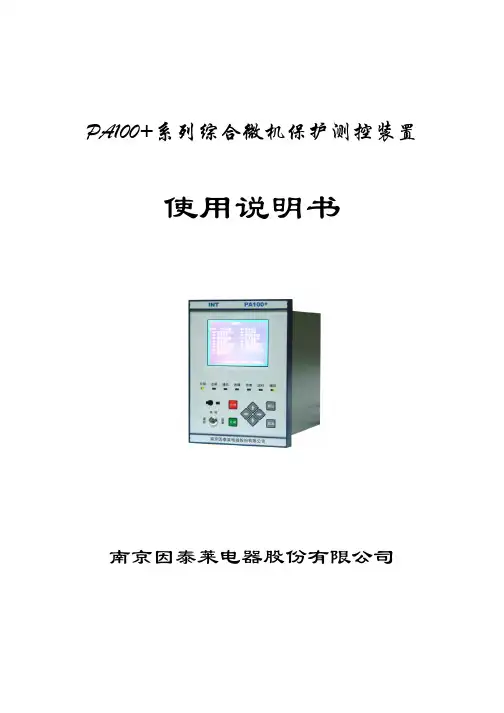

PA100+系列微机综合保护测控装置

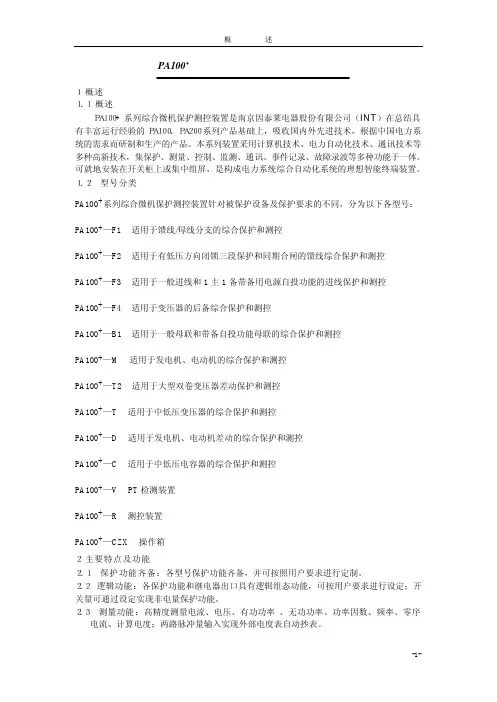

概 述-1-+ PA100+系列微机综合保护测控装置概述１　概述　１．１　概述　ＰＡ１００ 系列综合微机保护测控装置是南京因泰莱电器股份有限公司（INT ）在总结具有丰富运行经验的ＰＡ１００、ＰＡ２００系列产品基础上，吸收国内外先进技术，根据中国电力系统的需求而研制和生产的产品。

本系列装置采用计算机技术、电力自动化技术、通讯技术等多种高新技术，集保护、测量、控制、监测、通讯、事件记录、故障录波等多种功能于一体。

可就地安装在开关柜上或集中组屏，是构成电力系统综合自动化系统的理想智能终端装置。

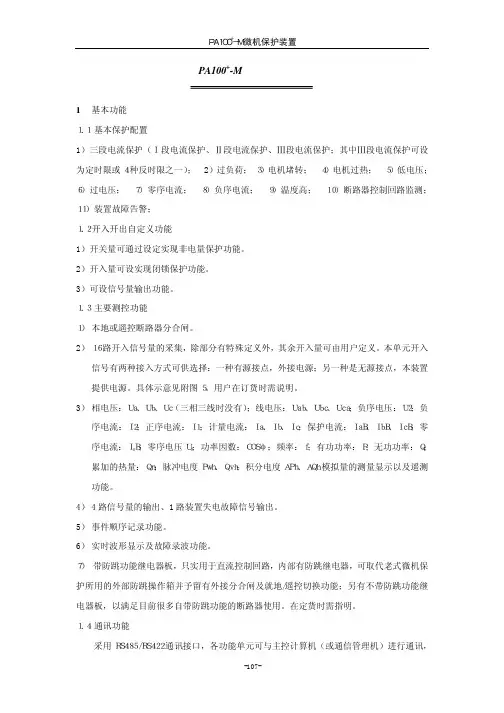

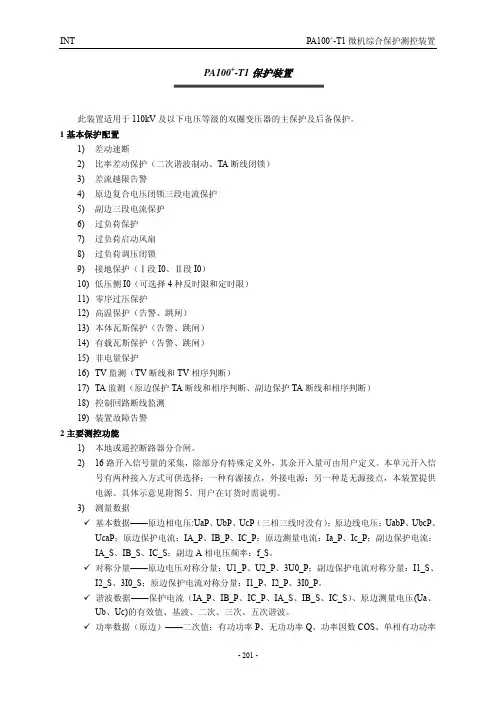

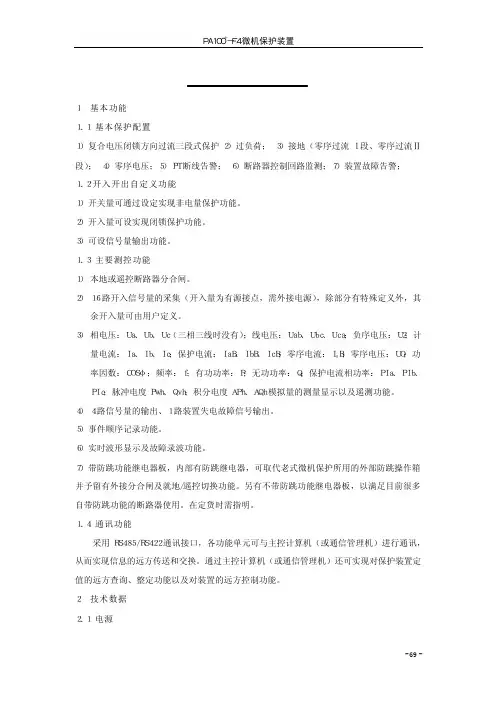

　１．２ 型号分类　PA100+系列综合微机保护测控装置针对被保护设备及保护要求的不同，分为以下各型号： PA100+—F1 适用于馈线/母线分支的综合保护和测控PA100+—F2 适用于有低压方向闭锁三段保护和同期合闸的馈线综合保护和测控 PA100+—F3 适用于一般进线和1主1备带备用电源自投功能的进线保护和测控 PA100+—F4 适用于变压器的后备综合保护和测控PA100+—B1 适用于一般母联和带备自投功能母联的综合保护和测控 PA100+—M 适用于发电机、电动机的综合保护和测控 PA100+—T2 适用于大型双卷变压器差动保护和测控 PA100+—T 适用于中低压变压器的综合保护和测控 PA100+—D 适用于发电机、电动机差动的综合保护和测控 PA100+—C 适用于中低压电容器的综合保护和测控 PA100+—V PT 检测装置 PA100+—R 测控装置 PA100+—CZX 操作箱２　主要特点及功能　２．１ 保护功能齐备：各型号保护功能齐备，并可按照用户要求进行定制。

　２．２ 逻辑功能：各保护功能和继电器出口具有逻辑组态功能，可按用户要求进行设定；开关量可通过设定实现非电量保护功能。

　２．３ 测量功能：高精度测量电流、电压、有功功率　、无功功率、功率因数、频率、零序电流、计算电度；两路脉冲量输入实现外部电度表自动抄表。

PA100 系列综合数字继电器技术说明书南京因泰莱电器有限公司 Nanjing Intelligent Apparatus Co.,Ltd.PA100 系列综合数字继电器技术说明书(V3.2)本说明书为PA100系列综合数字继电器标准单元技术说明书，如您所使用的单元根据特殊要求做了某些修改，本说明书概不另述。

南京因泰莱电器有限公司对本说明书所有资料拥有解释权和修改权。

南京因泰莱电器有限公司 2001年10月感谢您选择因泰莱电器有限公司研发的PA100系列数字继电器，为方便您选购和安全、正确、高效的使用本装置，请仔细阅读本说明书并在使用时务必注意以下几点。

注意！装置外壳是否已可靠接地。

装置电源为交流或直流220V。

装置开入量为有源还是无源接点输入。

电流输入极性是否正确，电压输入相序是否正确。

现场调试时应注意大电流通电时间不能过长，本装置交流电流回路2倍额定电流时可连续工作，10倍额定电流时允许10s，40倍额定电流时允许1s。

禁止带电插拔通讯接头。

目 录PA100系列综合数字继电器概述……………………… PA100–CX出线单元………………………………… PA100–CB带变压器出线单元……………………… PA100–CB(1)带变压器出线单元…………………… PA100–DD电动机单元……………………………… PA100–DD(1)电动机单元…………………………… PA100–DR电容器单元……………………………… PA100–MF母分单元 ………………………………… PA100–MFZT母分备自投单元……………………… PA100–JX进线单元………………………………… PA100–JXZT进线备自投单元……………………… PA100–SB所用变单元……………………………… PA100–PT电压互感器监控单元…………………… PA100–HB后备单元………………………………… PA100–CD变压器差动单元………………………… PA100–CK测控单元…………………………………PA100系列综合数字继电器概述南京因泰莱电器有限公司研制和生产的PA100系列综合数字保护继电器是采用计算机技术、电力自动化技术、通讯技术等多种高新技术的产品。

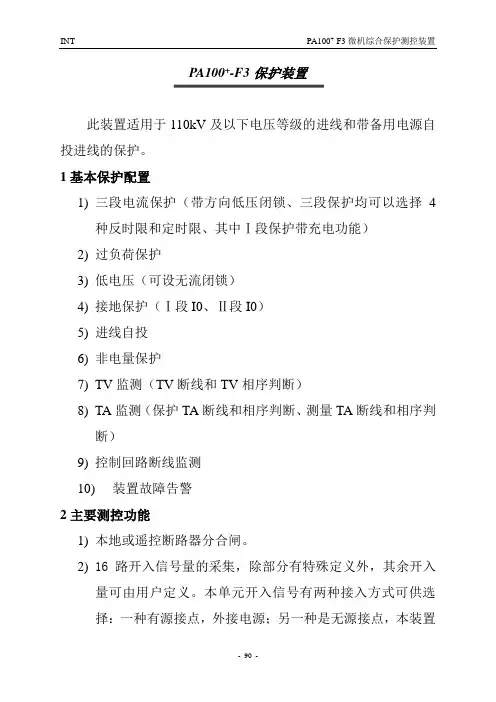

PA100+-F3保护装置此装置适用于110kV及以下电压等级的进线和带备用电源自投进线的保护。

1基本保护配置1)三段电流保护（带方向低压闭锁、三段保护均可以选择4种反时限和定时限、其中Ⅰ段保护带充电功能）2)过负荷保护3)低电压（可设无流闭锁）4)接地保护（Ⅰ段I0、Ⅱ段I0）5)进线自投6)非电量保护7)TV监测（TV断线和TV相序判断）8)TA监测（保护TA断线和相序判断、测量TA断线和相序判断）9)控制回路断线监测10)装置故障告警2主要测控功能1)本地或遥控断路器分合闸。

2)16路开入信号量的采集，除部分有特殊定义外，其余开入量可由用户定义。

本单元开入信号有两种接入方式可供选择：一种有源接点，外接电源；另一种是无源接点，本装置提供电源。

具体示意见附图5。

用户在订货时需说明。

3)测量数据✓基本数据——线电压：Uab、Ubc、Uca；相电压:Ua、Ub、Uc （三相三线时没有）；保护电流：IA、IB、IC；测量电流：Ia、Ic；零序电流I0；对侧电流IL；本侧电压：UL；A相电压频率：f（Ua）；本侧电压频率：f（UL）；滑差：df/dt；保护电流相功率：PIa、PIb、PIc。

✓对称分量——电压对称分量:U1、U2、3U0；测量电流对称分量:I1、I2、3I0；保护电流对称分量:PI1、PI2、3PI0。

✓谐波数据——测量电流（Ia、Ic）、零序电流（I0）、测量电压(Ua、Ub、Uc)、保护电流（IA、IB、IC）的有效值、基波、二次、三次、五次谐波。

✓功率数据——二次值显示的有：有功功率P、无功功率Q、功率因数COS、单相有功功率（Pa、Pb、Pc）、单相无功功率（Qa、Qb、Qc）；一次值显示的有：有功功率P、无功功率Q。

本装置功率采用两表法来测量功率，故Pb、Qb一直为零。

✓电量数据——二次有功P；二次无功Q；功率因数Cos；正向有功、无功电度:Ph、Qh；反向有功、无功电度:NPh、NQh。

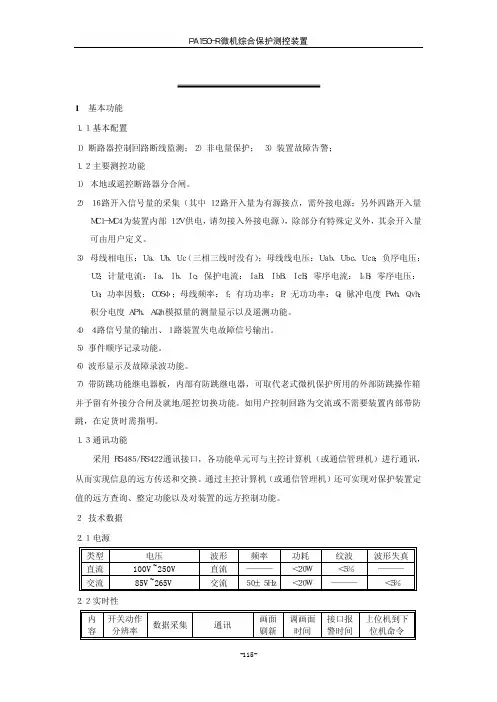

ＰＡ１５０－Ｒ微机综合保护测控装置　1 基本功能　１．１　基本配置　１）断路器控制回路断线监测；２）非电量保护；　３）装置故障告警； １．２　主要测控功能　１）本地或遥控断路器分合闸。

　２）１６路开入信号量的采集（其中１２路开入量为有源接点，需外接电源；另外四路开入量ＭＣ１－ＭＣ４为装置内部１２Ｖ供电，请勿接入外接电源），除部分有特殊定义外，其余开入量可由用户定义。

　３）母线相电压：Ｕａ、Ｕｂ、Ｕｃ（三相三线时没有）；母线线电压：Ｕａｂ、Ｕｂｃ、Ｕｃａ；负序电压：Ｕ２；计量电流：Ｉａ、Ｉｂ、Ｉｃ；保护电流：ＩａＢ、ＩｂＢ、ＩｃＢ；零序电流：Ｉ０Ｂ；零序电压：Ｕｏ；功率因数：ＣＯＳφ；母线频率：ｆ；有功功率：Ｐ；无功功率：Ｑ；脉冲电度Ｐｗｈ、Ｑｖｈ；积分电度ＡＰｈ、ＡＱｈ模拟量的测量显示以及遥测功能。

　４）４路信号量的输出、１路装置失电故障信号输出。

　５）事件顺序记录功能。

　６）波形显示及故障录波功能。

　７）带防跳功能继电器板，内部有防跳继电器，可取代老式微机保护所用的外部防跳操作箱并予留有外接分合闸及就地/遥控切换功能。

如用户控制回路为交流或不需要装置内部带防跳，在定货时需指明。

　１．３　通讯功能　采用ＲＳ４８５／ＲＳ４２２通讯接口，各功能单元可与主控计算机（或通信管理机）进行通讯，从而实现信息的远方传送和交换。

通过主控计算机（或通信管理机）还可实现对保护装置定值的远方查询、整定功能以及对装置的远方控制功能。

　２ 技术数据　２．１　电源　类型　电压　波形　频率　功耗　纹波　波形失真　直流　100V~250V直流　———　＜２０Ｗ　＜５％　———　交流　85V~265V 交流　５０±５Ｈｚ　＜２０Ｗ　———　＜５％　２．２　实时性　内容　开关动作分辨率　数据采集　通讯　画面刷新　调画面时间　接口报警时间　上位机到下位机命令　参数 ＜２ｍｓ　模拟量　≤１ｓ　波特率　１２００～９０００　（默认４８００）　　≤１ｓ ≤１ｓ　　≤１ｓ　　≤１ｓ　２．３　计量精度　内容　条件　精度　电流　（１０％～１２０％）×Ｉｎ　＜±０．２％　电压　（２０％～１２０％）×Ｕｎ　＜±０．２％　有功功率　————　＜±０．５％　无功功率　————　＜±０．５％　频率　４５～５５Ｈｚ　＜±０．０２Ｈｚ　２．４　定值整定（在“３．３　定值显示整定”子菜单中整定）　序号　名称　单位　符号　整定值范围　分辨率　０００　非电量跳闸时间　ｓ　ＴＩＮ１　０．１～１００ｓ　０．０１ｓ　００１　非电量告警时间　ｓ　ＴＩＮ２　０．１～１００ｓ　０．０１ｓ　3. 主要功能说明： 3.1 控制回路断线报警： 1） 动作条件：装置是通过监测断路器位置及控制回路电压来判断控制回路是否断线。

ＰＡ１００＋－Ｌ微机保护装置-153-ＰＡ１００＋－Ｌ微机保护装置　１ 基本功能　１．１　基本保护配置　1）差动速断；2）差动保护；3）CT 断线告警并闭锁差动保护；4）断路器控制回路断线监测；5）装置故障告警。

　１．２开入开出自定义功能　１）开关量可通过设定实现非电量保护功能。

　２）开入量可设实现闭锁保护功能。

　３）可设信号量输出功能。

　１．３　主要测控功能　１） １６路开入信号量的采集（开入量为有源接点，需外接电源），除部分有特殊定义外，其余开入量可由用户定义。

　２） 回路1电流（IA 、IB 、IC ）、回路1平衡电流（IAP 、IBP 、ICP ）、回路1零序电流（I 0h ）、回路2电流（Ia 、Ib 、Ic ）、回路2零序电流（I 0l ）、差动电流（Icd1、Icd2、Icd3）、制动电流（Izd1、Izd2、Izd3）、等模拟量的测量显示功能；　３） ６路信号量的输出、１路装置失电故障信号输出。

　４）事件顺序记录功能。

　５）实时波形显示及故障录波功能。

　１．４　通讯功能　采用ＲＳ４８５／ＲＳ４２２通讯接口，各功能单元可与主控计算机（或通信管理机）进行通讯，从而实现信息的远方传送和交换。

通过主控计算机（或通信管理机）还可实现对保护装置定值的远方查询、整定功能以及对装置的远方控制功能。

　２ 技术数据　２．１　电源　类型　电压　波形　频率　功耗　纹波　波形失真　直流　100V~250V 直流　———　＜２０Ｗ　＜５％　———　交流　85V~265V交流　５０±５Ｈｚ　＜２０Ｗ　———　＜５％　２．２　实时性　内容　开关动作分辨率　数据采集　通讯　画面刷新　调画面时间　接口报警时间　上位机到下位机命令　南京因泰莱电器股份有限公司-154-参数　　＜２ｍｓ　模拟量　≤１ｓ　波特率　１２００～９０００　（默认４８００） ≤１ｓ　≤１ｓ ≤１ｓ ≤１ｓ　２．３　保护性能参数　内容　参数　内容　参数　差动速断动作值误差 <±3% 差动保护动作值误差<±3% 开入量跳闸时间误差　＜±１５ｍｓ　２．４　定值整定（在“１１．　定值显示整定”子菜单中整定）　序号　名称　单位　符号　整定值范围　分辨率　０００　差动速断电流 Ａ　Icdsd （0.2～10）×In 0.001A ００１　差动启动电流 Ａ　Icdqd （0.2～10）×In 0.001A ００２　基波制动斜率 Kjzd 20%～80% 0.001 ００３　最小制动电流 Ａ　Ilzd （0.2～10）×In0.001A ００４　ＣＴ断线定值 Ａ　Ict 1～12A 0.001A ００５　平衡系数Kph0～30.001注１　各段电流整定值为电流值（ＣＴ二次侧定值）　注２　Ｉｎ为电流额定值，默认为５Ａ。

PA100+系列微机综合保护测控装置一、前面板布置及操作装置面板布置前面板有以下六部分组成1、320ｘ240大屏幕图形液晶显示器LCD，用于显示操作菜单、各种运行数据、参数、波形及状态。

2、七个LED工作状态指示灯，分别为：分闸、合闸、通讯、故障、告警、运行及遥控。

3、编程窗口。

4、LCD液晶背光电源亮度调节孔。

5、八个操作按钮，分别为：分闸、合闸、方向键（向左、向右、向上、向下）、确认、取消。

6、一个三位锁，用于设置本装置以下三种工作模式：遥控、本地和设置。

操作按键分合操作按键分合操作按键用于本地控制可操作的电力设备，如断路器的分合控制。

在操作时面板上锁必须在本地控制。

操作过程分为操作预令和操作动令两个步骤，按键按第一下时启动操作预令，相应的分合闸指示灯闪烁，单元处于“操作预令”状态。

此间，第二次按动同一操作按键（动令确认），单元方可执行相应操作。

预令与动令操作时间必须在0.5---5秒内，当时间少于0.5秒时动令不被确认，当时间超过5秒，预令过程将自动结束，动令确认不被认可，操作过程必须重新开始。

三位锁开关三位锁开关指向“遥控”位置时，为允许遥控状态，断路器的分合操作由远方遥控实施，前面板的分合按键将不起作用。

并可实现远方保护投退、遥控开关、复归故障指示等下行操作。

三位锁开关指向“本地“位置时，为本地操作状态，此时断路器的分合操作由操作人员在本地通过前面板分合按键操作。

三位锁指向“设置“位置时，为允许设置状态，此时单元将进入设置工作状态。

LCD 显示设定选择菜单，可在本地通过方向键、”确认“、”取消“或在远方进行保护定值设置、修订等操作，并可将整定后的数据存入EEPROM 中永久保存。

二、 主菜单主菜单显示如下图：01、一次系统图02、事件记录03、测量数据04、开入开出显示05、保护定制显示06、系统状态07、图形数据08、单元型号09、设备参数10、出厂设置21.通用事件记录22.保护事件记录23.事件记录管理31.基本数据32.对称数据33.谐波数据34.功率数据35.电量数据36.差动数据41.开入开出状态42.开入状态数据71.定时波形图72.向量图73.故障录波图74.启动波形图91.时间设置92.串行通讯监测93.串行通讯设置94.以太网监测95.以太网设置96.线路参数设置97.语言设置98.口令设置99.仿真运动数据9A.电度设置101.通道系统整定102.开入量参数103.开出量参数104.恢复出厂设置105.通道零点106.开出测试107.测量量程设置108.DATAFLASH 109.DA 系统整定主菜单界面下，被选择的子菜单呈反显状态，按方向键选择子菜单，再按“确认“键，即可进入相应的子菜单，屏幕显示相应的子菜单内容。

XK-SMP100型通用型微机综合保护装置使用说明书一．微机综合保护装置简介1.装置概述1.1装置简介新一代数字式保护测控装置适用于110kV以下各电压等级的间隔单元的保护测控，具备完善的保护、测量、控制、备用电源自投及通信监视功能，为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障高低压电网及厂用电系统的安全稳定运行。

可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。

全部装置均可组屏集中安装，也可就地安装于高低压开关柜。

通用型微机综合保护装置按功能分可以兼容以下保护功能：线路保护、出线保护,馈线保护,变压器测控保护、所用变保护,变压器后备保护、母联保护、电容器保护。

1.2装置特点◆采用全密封式结构，具有良好的抗震、防尘性能◆小型化设计，体积小，重量轻，外形美观，安装方便◆采用独特的可靠性设计，无可调元件，装置稳定性好，抗干扰性强◆全汉化液晶显示，人机界面清晰易懂，操作整定极为方便◆装置供电及操作电源为交直流两用。

AC/DC 110V 220V通用◆具有RS485总线串行通信口，并集成了MODBUS标准通信规约◆具有事件顺序记录功能，可记录150条事件，数据掉电不丢失◆具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持◆外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能◆内部集成零序电流（电压）合成算法可外加零序PT（CT）也可不外加零序CT（PT），实现零序过流电压保护。

◆采用精密合成算法，可通过按键MENU操作来实现V-V接法和Y型接法通用。

◆具有完整的断路器操作回路◆超低功耗1.3引用标准GB6162-85 《静态继电器及保护装置的电气干扰试验》GB7261-87 《继电器及继电保护装置基本试验方法》GB2887-89 《计算机站场地技术条件》GB 14258-93 《继电保护和安全自动化装置技术规程》GB 50062-92 《电力装置的继电保护和自动化装置设计规范》DL/T 527-2002 《静态继电保护装置逆变电源技术》IE870-5-103 《继电保护信息接口标准》GB /T15145-94 《微机线路保护装置通用技术条件》GB/T16435.1-1996《远动设备及系统和接口（电气特征）》GB /T17626.2 《静电放电抗扰度试验》GB /T17626.3 《射频电磁场辐射抗扰度试验》GB/T17626.4 《电快速瞬变脉冲群抗扰度试验》GB/T17626.5 《浪涌冲击抗扰度试验》GB /T17626.6 《射频场感应的传导骚扰抗扰度试验》GB/T17626.8 《工频磁场抗扰度试验》GB /T17626-1998《电磁兼容试验和测量技术》GB/T14537-1993 《量度继电器和保护装置的冲击与碰撞试验》1.4 装置结构1.4.1 结构采用标准机箱，整面板、背插式结构，嵌入式、后接线安装方式，强弱电隔离，大大加强了其产品的电气性能。

PA140微机综合保护概论PA140系列综合微机保护测控装置(以下简称装置是南京因泰莱电器股份有限公司(INT针对对中国10KV以下电力系统进行广泛的调研,在总结具有丰富运行经验的PA100、PA100+、PA200系列产品基础上,采用国内外先进技术,独立研发的又一代全新产品,它是多方面技术的完美结合。

本系列装置采用计算机技术、电力自动化技术、通讯技术等多种高新技术,集保护、测量、控制、监测、通讯、事件记录、故障录波上传等多种功能于一体。

可就地安装在开关柜上或集中组屏,是构成变电站、发电厂厂用电综合自动化系统的理想智能终端装置。

PA140系列保护装置型号和主要应用范围如下:¾PA140-F1:10KV以下各种接地方式的馈线保护,可以根据要求采用单相、两相或三相过流保护和接地故障保护。

¾PA140-F2:10KV以下进线、馈出线分支的短路、接地、低电压及非电量保护等,同时也适用于厂用电等设备的保护。

¾PA140-C:10KV以下各种运行方式的电力电容器保护。

¾PA140-M:10KV以下各种运行方式的电动机保护。

¾PA140-V:10KV以下PT运行状况的监控。

一、PA140系列综合数字继电器的特点1.1、PA140系列综合数字继电器不仅拥有继电保护完整的保护功能,而且对所有测量量进行数字化的处理和计算,保证了继电保护的可靠性和安全性。

它彻底抛弃了旧式继电保护装置的体积大、二次接线繁琐的缺点,同时它还具有测量、电力系统自动化远方终端的功能。

1.2、友好的人机界面,大屏幕图形LCD显示器,全中文显示,信息量大,各种数据、参数、波形一览无遗。

1.3、具有高可靠性。

所有元件采用工业级CMOS芯片,在机箱设计、电源设计、电路设计上总体考虑了电磁兼容性,具有极强的抗干扰能力。

1.4、事件顺序记录,直接使用汉字显示事件及保护动作信息,且掉电不丢失,累加记录。

1.5、故障录波上传功能,提供了分析事故的第一手资料。

PA150-D微机综合保护测控装置1基本功能1.1 基本保护配置1）差动速断；2）比率差动保护（CT断线告警并闭锁差动保护和可选二次谐波闭锁）；3）磁平衡差动；4）非电量保护； 5）断路器控制回路断线监测；6）装置故障告警。

1.2 主要测控功能1）16路开入信号量的采集（其中12路开入量为有源接点，需外接电源；另外四路开入量MC1-MC4为装置内部12V供电，请勿接入外接电源），除部分有特殊定义外，其余开入量可由用户定义。

2）机端电流（IA、IB、IC）、机端零序电流（I0HL）、机端平衡电流（IAP、IBP、ICP）、中性点侧电流（Ia、Ib、Ic）、中性点零序电流（I0L）、差动电流（Icd1、Icd2、Icd3）、制动电流（Izd1、Izd2、Izd3）、谐波电流（Ixb1、Ixb2、Ixb3）等模拟量的测量显示功能；3）4路信号量的输出、1路装置失电故障信号输出。

4）事件顺序记录功能。

5）故障录波功能。

6）两路跳闸出口。

1.3 通讯功能采用RS485/RS422通讯接口，各功能单元可与主控计算机（或通信管理机）进行通讯，从而实现信息的远方传送和交换。

通过主控计算机（或通信管理机）还可实现对保护装置定值的远方查询、整定功能。

2 技术数据2.1 电源2.2 实时性2.3保护性能参数2.4定值整定（在“3.3 定值显示整定”子菜单中整定）3 主要保护功能原理3.1 差动速断及二次谐波、CT 断线闭锁差动保护：1）保护原理及动作条件：电动机在自启动过程中，机端和中性点两侧将有很大的不平衡差流，这种不平衡电流中有十分显著的二次谐波成分，而且二次谐波电流与基波电流之比并不随暂态不平衡电流的衰减而减小。

因此根据此特征，本单元的差动保护是采用二次谐波制动的比率差动保护原理，通过二次谐波闭锁差动保护有阻于抑制电动机自启动过程中差动保护的误动。

二次谐波闭锁功能可在“3.2辅助保护投退”进行投退，以决定二次谐波是否闭锁差动保护。

PA系列微机成套发电机保护装置PA系列微机成套发电机保护装置概述1、PA系列微机成套发电机保护装置适用范围PA系列微机成套发电机保护装置主要适用于单机容量300MW以下的各型汽轮发电机组和水轮发电机组，同时也可适用于大型同步电动机组保护。

成套保护装置内集成了多种网络接口及通信规约，以满足厂站自动化的各种组网需要。

成套保护装置的输入输出信号可程序组合配置，以满足老厂站升级改造的各种需要。

2、PA系列微机成套发电机保护装置的组成及功能PA系列微机成套发电机保护装置的主保护和后备保护完全独立设置，设计简洁，二次回路清晰，运行方便，安全可靠，满足《电力系统继电保护及安全自动装置反事故措施》的要求。

PA系列微机成套发电机保护装置分别由发电机主保护装置PA-3191A和发电机后备保护装置PA-3192A组成。

PA-3191A型发电机主保护装置的主要保护功能有：（1）发电机纵联电流差动保护，主要保护发电机组内部相间短路；（2）单元件灵敏电流横差（分支引出时），主要保护发电机组内部相间短路与匝间短路；纵向零序电压保护（装设专用零序TV时），主要保护发电机组内部匝间短路；（3）基波零序过电压保护，主要保护发电机组定子回路接地（95%）；三次谐波零序电压保护，主要保护发电机组定子回路接地（100%）；（4）乒乓切换式转子一点接地和转子两点接地保护，主要保护发电机组转子绝缘破环；（5）两组非电量延时保护；（6） TV 断线及TA 断线保护；PA-3192A型发电机后备保护装置的主要功能有：（1）两段定时限复合电压闭锁过电流保护（可带记忆），主要用作发电机内外部短路的后备保护；（2）发电机失磁阻抗保护，主要保护发电机失磁及低励；（3）发电机定/反时限过负荷保护，主要保护发电机对称过负荷；（4）发电机定/反时限负序过负荷保护，主要保护发电机不对称运行或反相运行；（5）发电机过电压保护，主要保护发电机定子回路绝缘；（6）发电机低压解列保护，主要用于系统故障时机组解列；（7）发电机高频切机保护，主要用于发电机高频切机；（8）发电机低频解列保护，主要用于系统故障时机组解列；（9）发电机逆功率保护，主要防止发电机变为电动机运行；（10）零序过电流及零序过电压保护(带零序功率方向)，主要用于不接地系统的绝缘监测或接地保护；（11）两组非电量延时保护；（12）TV 断线及TA 断线保护；3、PA系列微机成套发电机保护装置的特色（1）硬件特色：采用一次成型压铸铝整机箱，电磁屏蔽性能好，前面板设有带防水密封压条的透明玻璃罩，防水防尘，防护等级高，适应电厂恶劣运行环境。

前 言BY100系列微机保护测控装置是多年实践应用和运行经验上，吸取国内外微机保护装置现有的先进技术。

听取国内资深继电保护专家与电力自动化系统人员意见，结合中国电网运行特点和客户要求而自主研发推出的新一代微机保护测控装置，被广泛应用于电力、水利、石油、化工等行业35KV及以下电压等级系列。

作为各种电气设备的主保护或后备保护。

BY100系列装置针对不同需求客户而设计,装置具有保护.测控.通迅功能.整合了第一代微机保护装置.微机测控装置.微机操作箱功能.更加有利于国家电网自动化进程的要求,同时装置通迅功能可服务于电力自动化系统,变电站自动化系统.变配点自动化系统,完全实现了国家电网对自动化系统的要求.本装置保护功能全面可用于架空线路.电缆线路.变压器.电动机.电容器等电气一次设备的保护.在技术上继电保护满足选择性、速动性、灵敏性和可靠性四个要求。

一、装置型号定义BY100系列保护测控装置BY100-01 线路保护测控装置BY100-02 母线综合测控装置BY100-03 线路备自投保护测控装置BY100-04 变压器保护测控装置BY100-05 电动机保护测控装置BY100-06 电容器保护测控装置二、状态指示状态指示灯状态及数量与保护装置类型有关，各灯指示表示功能定义如下：序号 指示灯 意义 颜色1 “运行” 微机运行自检灯：装置正常运行时，此灯闪烁，若装置硬件或软件不正常，此灯常亮或常灭。

绿色2 “合位” 微机合位指示灯：断路器合位时，此灯亮。

红色3 “分位” 微机分位指示灯：断路器分位时，此灯亮。

绿色4 “动作” 微机跳闸动作灯：装置正常运行时，此灯熄灭；跳闸类保护动作（发生断路器动作）后，此灯长亮；只有人为复归，此灯熄灭红色5 “告警” 微机非跳闸动作灯：装置正常运行时，此灯熄灭；告警类保护动作（不发生断路器动作）后，此灯长亮；只有人为复归，此灯熄灭黄色6 “通讯” 微机通迅自检灯：装置通过RS485进行远程通讯时此灯闪烁。
