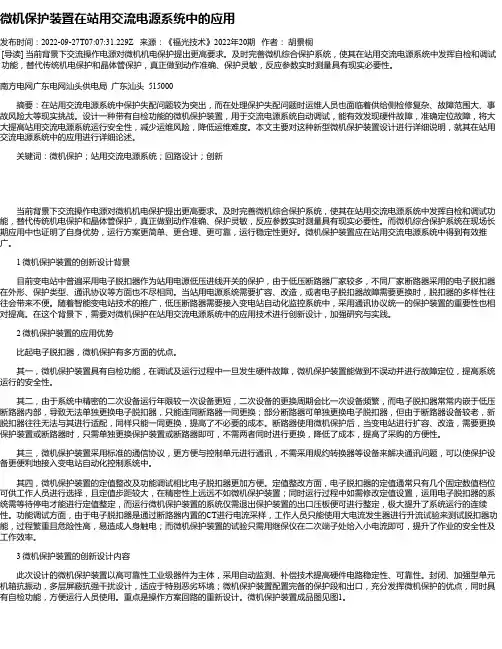

微机保护装置在站用交流电源系统中的应用
微机保护装置在站用交流电源系统中的应用发布时间：2022-09-27T07:07:31.229Z 来源：《福光技术》2022年20期作者：胡景桐[导读] 当前背景下交流操作电源对微机机电保护提出更高要求。
及时完善微机综合保护系统，使其在站用交流电源系统中发挥自检和调试功能，替代传统机电保护和晶体管保护，真正做到动作准确、保护灵敏，反应参数实时测量具有现实必要性。
南方电网广东电网汕头供电局广东汕头 515000摘要：在站用交流电源系统中保护失配问题较为突出，而在处理保护失配问题时运维人员也面临着供给侧检修复杂、故障范围大、事故风险大等现实挑战。
设计一种带有自检功能的微机保护装置，用于交流电源系统自动调试，能有效发现硬件故障，准确定位故障，将大大提高站用交流电源系统运行安全性，减少运维风险，降低运维难度。
本文主要对这种新型微机保护装置设计进行详细说明，就其在站用交流电源系统中的应用进行详细论述。
关键词：微机保护；站用交流电源系统；回路设计；创新当前背景下交流操作电源对微机机电保护提出更高要求。
及时完善微机综合保护系统，使其在站用交流电源系统中发挥自检和调试功能，替代传统机电保护和晶体管保护，真正做到动作准确、保护灵敏，反应参数实时测量具有现实必要性。
而微机综合保护系统在现场长期应用中也证明了自身优势，运行方案更简单、更合理、更可靠，运行稳定性更好。
微机保护装置应在站用交流电源系统中得到有效推广。
1 微机保护装置的创新设计背景目前变电站中普遍采用电子脱扣器作为站用电源低压进线开关的保护，由于低压断路器厂家较多，不同厂家断路器采用的电子脱扣器在外形、保护类型、通讯协议等方面也不尽相同。
当站用电源系统需要扩容、改造，或者电子脱扣器故障需要更换时，脱扣器的多样性往往会带来不便。
随着智能变电站技术的推广，低压断路器需要接入变电站自动化监控系统中，采用通讯协议统一的保护装置的重要性也相对提高。
在这个背景下，需要对微机保护在站用交流电源系统中的应用技术进行创新设计，加强研究与实践。
MiCOM P系列微机综合保护装置在火电厂应用
浅谈MiCOM P系列微机综合保护装置在火电厂的应用摘要：本厂6 kv厂用电系统保护采用上海areva电力自动化有限公司micom p系列微机综合保护测控装置。
本文从保护装置选型、二次回路设计、保护定值整定计算、保护逻辑编写、保护装置校验等方面介绍该装置在应用时必须注意的一些问题，及问题分析和应用经验，供大家参考。
关键词：发电厂；综合保护；测控装置；应用分析我厂200mw机组为东方电机的qfqs―200―2，高压厂用变压器为保定变压器的sff1―31500/20000―11500kva，δ/δ―δ―12―12接线，6kv系统采用areva 公司 micomp 系列微机综合保护测控装置，主要为p127馈线保护装置、p243电动机保护装置、p922电压/频率保护装置。
在运行中，该型保护装置运行安全可靠，除定期更换电池外，未发生过运行中装置损坏事件。
故在后期300mw机组建立之后的技改项目中，在6kv 公用a\b段上加装了该系列的后续型号p141馈线保护装置、p225电动机保护装置以改善现场对继电保护装置的应用。
1 合理配置保护功能和选择装置areva 公司 micomp 系列微机综合保护测控装置种类型号较多，功能齐全，需要合理配置保护功能和选择装置型号，使被保护测控对象与保护测控装置的功能正确匹配。
其主要综合测控装置型号选择及功能配置如下：1.1馈线/分支微机综合保护 micom p127及p141的保护测控功能（1）、电流速断保护；（2）、电流限时速断保护（3）、接地保护；（4）、过负荷跳闸／告警；（5）、故障录波。
1.2微机电动机综合保护（带差动） micom p243及p225的保护测控功能（1）、相电流速断保护；（2）、两段定时限过电流保护；（3）、不平衡保护；（4）、接地保护；（5）、电动机过热保护；（6）、过负荷跳闸浩警；（7）、分相比率差动保护；（8）、电流互感器（ta）断线功能；（9）、故障录波。

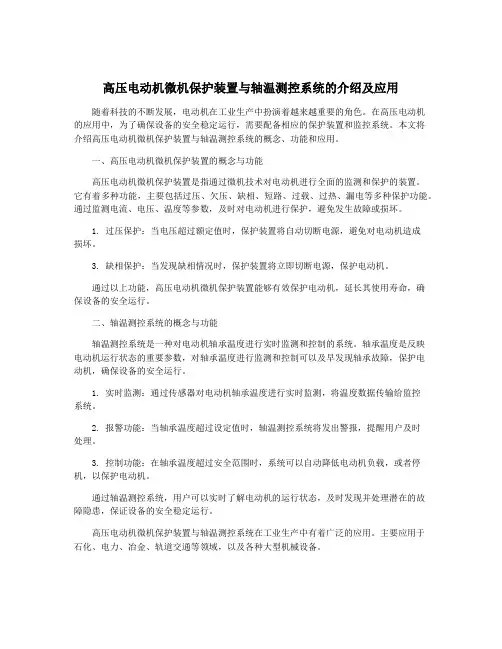

高压电动机微机保护装置与轴温测控系统的介绍及应用
高压电动机微机保护装置与轴温测控系统的介绍及应用随着科技的不断发展，电动机在工业生产中扮演着越来越重要的角色。
在高压电动机的应用中，为了确保设备的安全稳定运行，需要配备相应的保护装置和监控系统。
本文将介绍高压电动机微机保护装置与轴温测控系统的概念、功能和应用。
一、高压电动机微机保护装置的概念与功能高压电动机微机保护装置是指通过微机技术对电动机进行全面的监测和保护的装置。
它有着多种功能，主要包括过压、欠压、缺相、短路、过载、过热、漏电等多种保护功能。
通过监测电流、电压、温度等参数，及时对电动机进行保护，避免发生故障或损坏。
1. 过压保护：当电压超过额定值时，保护装置将自动切断电源，避免对电动机造成损坏。
3. 缺相保护：当发现缺相情况时，保护装置将立即切断电源，保护电动机。
通过以上功能，高压电动机微机保护装置能够有效保护电动机，延长其使用寿命，确保设备的安全运行。
二、轴温测控系统的概念与功能轴温测控系统是一种对电动机轴承温度进行实时监测和控制的系统。
轴承温度是反映电动机运行状态的重要参数，对轴承温度进行监测和控制可以及早发现轴承故障，保护电动机，确保设备的安全运行。
1. 实时监测：通过传感器对电动机轴承温度进行实时监测，将温度数据传输给监控系统。
2. 报警功能：当轴承温度超过设定值时，轴温测控系统将发出警报，提醒用户及时处理。
3. 控制功能：在轴承温度超过安全范围时，系统可以自动降低电动机负载，或者停机，以保护电动机。
通过轴温测控系统，用户可以实时了解电动机的运行状态，及时发现并处理潜在的故障隐患，保证设备的安全稳定运行。
高压电动机微机保护装置与轴温测控系统在工业生产中有着广泛的应用。
主要应用于石化、电力、冶金、轨道交通等领域，以及各种大型机械设备。
在石化行业，高压电动机经常用于泵、风机、压缩机等设备中，对设备的安全稳定运行有着关键的作用。
在这些设备中，配备高压电动机微机保护装置与轴温测控系统可以有效保护设备，减少故障停机，提高生产效率。
微机综合保护系统在供电系统中的应用
微机综合保护系统在供电系统中的应用摘要:随着我国电力建设事业的发展，电气自动化系统在企业连续生产中扮演着重要的角色，也应用在很多方面, 微机综合保护系统也正在逐渐替代旧有的继电保护，本文针对常规继电保护系统与微机综合保护系统的结构、要求和系统之间的优点及应用效果进行了简要分析探讨。
关键词:微机, 综合保护系统,继电器前言目前我国电网建设处于快速发展壮大时期，现阶段建设的工厂变配电装置投资规模大，服务生产流程长，从原料到成品需要经过多个生产工序，因此必须保证生产装置的连续运行与供电稳定，如果在生产过程中遇到突然停电等事故会中断生产、设备损坏，造成重大经济损失。
传统的继电保护装置存在较多的弊端，在电力系统运行中，经常会出现短路、接地、超负荷、断线等现象引起很严重的后果。
电气设备损坏，供电中断。
以往都是采用传统的继电器保护装置防护，但由于受继电器质量、调试水平的因素影响，常使继电器保护达不到想要的效果。
现代工业的高速发展，传统的继电保护系统已经不适用。
随着计算机技术的发展，我们开始尝试采用配置微机综合保护系统，来提高保护电力系统的可靠性，实际应用证明，效果良好。
一、继电保护在供电系统中的要求1选择性：保护装置动运时，将故障元件从电力系统中清除，尽量缩小停电范围，以保证其他无故障部分系统可以继续安全运行。
2快速性：短路时快速清除故障，缩小故障影响范围，减轻引起的破坏程度，减小对用户工作的影响，提高供电系统的稳定性。
3灵敏性：灵敏性是指保护装置在其保护范围内电路发生故障或不正常运行状态的反应能力。
保护装置的灵敏性，通常用灵敏系数来衡量，灵敏系数越大，则保护的灵敏度就越高，反之就越低。
4可靠性：可靠性是在电路出现故障时，保护装置不应该有拒绝保护动作，而在电路完好的情况下，它则不应该有误动的行为。
二、传统继电保护的不足：传统继电保护大多都是多个继电器组合所成，如：过流继电器、时间继电器、中间继电器等通过复杂的组合来实现电路保护功能，其不足之外在于：1由于其是多个装置的组合体，所以其占地空间大，安装也不方便。
微机综合保护装置原理与应用
热过载保护功能块检测电动机运行电流，按热过载模型特性进行运算，提供 反时限保护。
热过载保护功能投入时，当电动机发热等效电流超过启动值（1.05Im）时， 热过载功能启动并计算跳闸时限，当该时限过去之后，发出跳闸命令。
横坐标是等效电流与额定电流 的比例；
纵坐标是跳闸时间； 反时限特性：等效电流（运行
源或UPS等），则本装置的“电压和再起动功能”不能使用。
五、保护功能特性
1、LM-300+、LM-310+系列提供的保护功能有如下13种：
热过载保护
外部故障保护
堵转保护
反相序保护
tE 时间保护
欠电流保护
起动超时保护
欠电压保护
单相接地保护、断相保护
过电压保护
电流不平衡保护
漏电保护
电流）越大，保护动作时间越 短
热保护反时限特性曲线
3、tE保护（适用于增安型防爆电动机）
tEp——tE 时间保护定值，即7倍 额定电流时允许堵转时间 tEtrip——tE 时间保护的动作值 IA——堵转电流 IN——电动机额定电流（即Im）
3、电流不平衡保护
说明： 电流不平衡保护的启动，必须满足三相电流平均值Imean＞25% Im（小电 流运行，比如空载运① 对于每一种保护功能，装置内部具有软压板可以设定为投入或退出。 ② 单相接地和漏电保护动作于继电器R2和R4，延时200ms连动继电器R1，其它
保护均动作于继电器R1和R4。 ③ 单相接地、漏电、电流不平衡、欠电流、欠电压、过电压和外部故障保护
的动作方式为可设定于跳闸“T”或报警“A”，当设定为报警“A”时保护 仅动作于R4继电器。
路； R4：报警继电器，输出NO接点，动作于报警回路，也可以用于跳闸。 5、辅助电源 交直流二种电压通用，允许电压范围：85V-265VAC或90V-265VDC 电源的最大允许中断时间为500ms，断电500ms内，装置能正常工作。 装置的辅助电源如果不是使用本回路的母线交流电压（如使用直流电
热过载保护功能投入时，当电动机发热等效电流超过启动值（1.05Im）时， 热过载功能启动并计算跳闸时限，当该时限过去之后，发出跳闸命令。
横坐标是等效电流与额定电流 的比例；
纵坐标是跳闸时间； 反时限特性：等效电流（运行
源或UPS等），则本装置的“电压和再起动功能”不能使用。
五、保护功能特性
1、LM-300+、LM-310+系列提供的保护功能有如下13种：
热过载保护
外部故障保护
堵转保护
反相序保护
tE 时间保护
欠电流保护
起动超时保护
欠电压保护
单相接地保护、断相保护
过电压保护
电流不平衡保护
漏电保护
电流）越大，保护动作时间越 短
热保护反时限特性曲线
3、tE保护（适用于增安型防爆电动机）
tEp——tE 时间保护定值，即7倍 额定电流时允许堵转时间 tEtrip——tE 时间保护的动作值 IA——堵转电流 IN——电动机额定电流（即Im）
3、电流不平衡保护
说明： 电流不平衡保护的启动，必须满足三相电流平均值Imean＞25% Im（小电 流运行，比如空载运① 对于每一种保护功能，装置内部具有软压板可以设定为投入或退出。 ② 单相接地和漏电保护动作于继电器R2和R4，延时200ms连动继电器R1，其它
保护均动作于继电器R1和R4。 ③ 单相接地、漏电、电流不平衡、欠电流、欠电压、过电压和外部故障保护
的动作方式为可设定于跳闸“T”或报警“A”，当设定为报警“A”时保护 仅动作于R4继电器。
路； R4：报警继电器，输出NO接点，动作于报警回路，也可以用于跳闸。 5、辅助电源 交直流二种电压通用，允许电压范围：85V-265VAC或90V-265VDC 电源的最大允许中断时间为500ms，断电500ms内，装置能正常工作。 装置的辅助电源如果不是使用本回路的母线交流电压（如使用直流电
电力系统微机综合保护装置用途
微机综合保护装置用途微机型保护装置是用于测量、控制、保护、通讯一体化的一种经济型保护；针对配网终端高压配电室量身定做，以三段式无方向电流保护为核心，配备电网参数的监视及采集功能，可省掉传统的电流表、电压表、功率表、频率表、电度表等，并可通过通讯口将测量数据及保护信息远传上位机，方便实现配网自动化；装置根据配网供电的特性在装置内集成了备用电源自投装置功能，可灵活实现进线备投及母分备投功能。
保护类型：定时限/反时限保护、后加速保护、过负荷保护、负序电流保护、零序电流保护、单相接地选线保护、过电压保护、低电压保护、失压保护、负序电压保护、风冷控制保护、零序电压保护、低周减载保护、低压解列保护、重合闸保护、备自投保护、过热保护、逆功率保护、启动时间过长保护、非电量保护等。
监控系统适用范围：变电站综合自动化系统、配电室综合自动化系统、泵站综合自动化系统、水电站综合自动化系统、工业/工厂自动化系统。
微机保护与测控装置采用了国际先进的DSP和表面贴装技术及灵活的现场总线（CAN）技术，满足变电站不同电压等级的要求，实现了变电站的协调化、数字式及智能化。
此系列产品可完成变电站的保护、测量、控制、调节、信号、故障录波、电度采集、小电流接地选线、低周减载等功能，使产品的技术要求、功能、内部接线更加规范化。
产品采用分布式微机保护测控装置，可集中组屏或分散安装，也可根据用户需要任意改变配置，以满足不同方案要求。
微机保护装置适用于110KV及以下电压等级的保护、监控及测量，可用于线路、变压器、电容器、电动机、母线PT检测、备用电源自投回路及主变保护、控制与监视。
单元化的设计使其不但能方便地配备于一次设备，也可以集中组屏、集中控制。
规范的现场总线接口支持多个节点协调工作，实现系统级管理和综合信息共适用范围随着科学技术手段的进步，和对适用环境更高要求，微机保护功能性也越趋完善。
通用型微机综合保护装置可作为35KV及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直接接地系统的各类各类电器设备和线路的保护及测控，也可作为部分66KV、110KV电压等级中系统的电压电流的保护及测控其它自动控制系统。

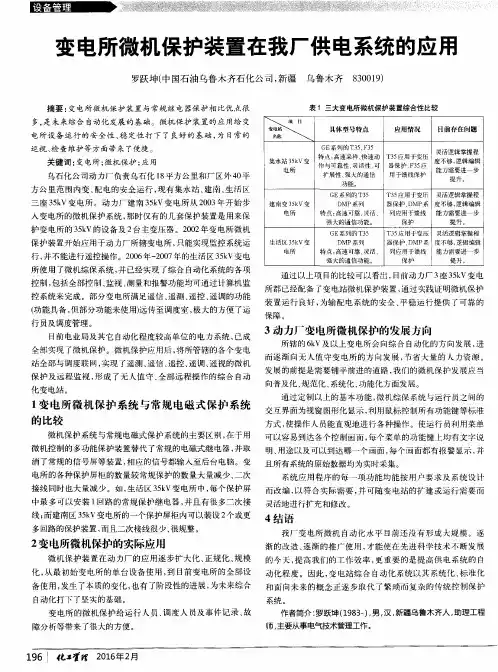

变电所微机保护装置在我厂供电系统的应用
变电
具体 型号 特点
电所 设备 运行 的安 全性 、稳定 性打 下 了 良好 的基 础 ，为 日常的
前 ＼
应用 情况 目前存 在 问题
巡视 、检查 维护 等方 面带来 了便捷 。 关键 词 ：变 电所 ；微机保护 ；应 用 乌 石化 公司动 力厂负 责乌石化 １８平 方公里 和厂 区外 ４０平
向普 及化 、规 范化 、系统化 、功能化 方面发展 。 化 变 电 站 。
通过定 制以上 的基本 功能 ，微机 综保 系统与运 行 员之 间的
１变 电所微 机 保护 系统 与常规 电磁式 保护 系 统
交 互界面 为视窗 图形化 显示 ，利用 鼠标控制 所有功 能键等 标准
的 比 较
方 式 ，使操作 人 员能 直观地 进行各种 操作 。使运行 员利 用菜单
ＧＥ系列的 Ｔ３５、Ｆ３５
灵 活逻 辑 掌 握 程
集水站 ３５ｋＶ变 特点 ：高速采样 、快速动 Ｔ３５应用于变压 度不够
电 所
作 与可靠性 灵活性 、可 器保护 、Ｆ３５应 能力需，要逻进辑编辑
扩 展性 、
一 步
强大的通信 用于馈线保护
提升
、
功 能 。
。
ＧＥ系列的Ｔ３５ Ｔ３５应用于变压 灵活逻辑 掌握程
（功能具 备 ，但部 分功能未 使用）远传 至调度 室 ，极 大的 方便 了运 保障 。
行 员及调度管理 。
目前 电业局 及其它 自动化程 度较高 单位 的电 力系统 ，已成 ３动 力厂 变 电所 微 机 保 护 的 发 展 方 向
所辖 的 ６ｋＶ及 以上变 电所 会 向综 合 自动化 的方 向发展 ，进 全部 实现 了微机 保护 。微机保 护应用 后 ，将所管 辖的各 个变 电

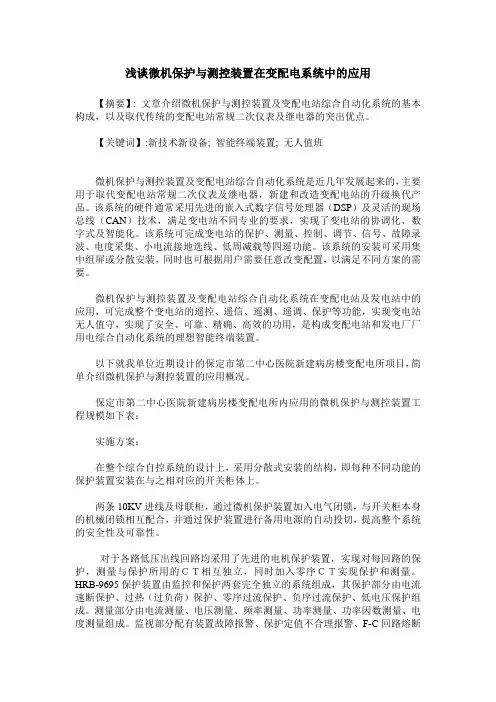

浅谈微机保护与测控装置在变配电系统中的应用
浅谈微机保护与测控装置在变配电系统中的应用【摘要】: 文章介绍微机保护与测控装置及变配电站综合自动化系统的基本构成，以及取代传统的变配电站常规二次仪表及继电器的突出优点。
【关键词】:新技术新设备; 智能终端装置; 无人值班微机保护与测控装置及变配电站综合自动化系统是近几年发展起来的，主要用于取代变配电站常规二次仪表及继电器，新建和改造变配电站的升级换代产品。
该系统的硬件通常采用先进的嵌入式数字信号处理器（DSP）及灵活的现场总线（CAN）技术，满足变电站不同专业的要求，实现了变电站的协调化、数字式及智能化。
该系统可完成变电站的保护、测量、控制、调节、信号、故障录波、电度采集、小电流接地选线、低周减载等四遥功能。
该系统的安装可采用集中组屏或分散安装，同时也可根据用户需要任意改变配置，以满足不同方案的需要。
微机保护与测控装置及变配电站综合自动化系统在变配电站及发电站中的应用，可完成整个变电站的遥控、遥信、遥测、遥调、保护等功能，实现变电站无人值守，实现了安全、可靠、精确、高效的功用，是构成变配电站和发电厂厂用电综合自动化系统的理想智能终端装置。
以下就我单位近期设计的保定市第二中心医院新建病房楼变配电所项目，简单介绍微机保护与测控装置的应用概况。
保定市第二中心医院新建病房楼变配电所内应用的微机保护与测控装置工程规模如下表：实施方案：在整个综合自控系统的设计上，采用分散式安装的结构，即每种不同功能的保护装置安装在与之相对应的开关柜体上。
两条10KV进线及母联柜，通过微机保护装置加入电气闭锁，与开关柜本身的机械闭锁相互配合，并通过保护装置进行备用电源的自动投切，提高整个系统的安全性及可靠性。
对于各路低压出线回路均采用了先进的电机保护装置，实现对每回路的保护，测量与保护所用的ＣＴ相互独立，同时加入零序ＣＴ实现保护和测量。
HRB-9695保护装置由监控和保护两套完全独立的系统组成，其保护部分由电流速断保护、过热（过负荷）保护、零序过流保护、负序过流保护、低电压保护组成。
微机型综合保护装置在电力系统中的应用
４ ）键 盘 操 作 灵 活 ，整 定 方 便 ，能 实 现 定 值 的 快 速 整
定。
式 中 Ｉ— — 保 护装 置 一 次 动作 电流 Ｋ ＝３６ ． ９＞ ２ 敏 度 满 足 要求 。 灵 ３ ２低 电 压 保护 ．
电动机正 常运行时 ， 由于短路或其他故障使电动机 如 ６ 具有通信功能 ， ） 可实现远程 、 本地实时监控 ， 足无 母 线 电压 降低 ，此时 电动 机 的转 矩 会 成 倍地 下 降 ，造成 电 满 人 值 班 和综 合 自动 化 的需 要 。 动机 严 重 过载 而 电 流增 加 不 大 ，通 常 情 况 下 ，当母 线 电压
Ｉ ＝Ｉ －ｎ ／Ｋｊ ３ ×１ ． Ｉ ： ３ ０／１：３３ ０Ａ
ቤተ መጻሕፍቲ ባይዱ
１ ）完成 主设备所需的各种组合方式配置的保护功能 ，
保 护 配置 方 便 、 护 动 作迅 速 、 确 。 保 准 ２ 保 护 和 测量 精 度 高 ， 实 现开 关 柜 电量 的测 量 。 ） 能
３ 大屏幕 汉化夜晶显示 ， ） 人机界 面友好 ， 信息量大。
参考价值 ，故此 天富东热 电新建 的 １０／ ６ｔ ｈ煤粉炉的各台 态 、 出 口动作 。Ｋ为 整定 的起 动 系数 。 则 高压 电机及主、备 电源等采用 了 ＭＭ Ｐ—Ｉ 系列智 能保护装
置 ， 纳 入 Ｄ Ｓ 将 所 有 高 压 电 机 的运 行 参数 （ 流 、 压 、 并 Ｃ ， 电 电 ２ 电 流速 断 保护 计 算 ）
ｉＫ ・ ・ ／ Ｉ ． × × ． ８ ３ ／５ ／ ） ３ ．（ ） ＝ ｋ Ｋ ｄ ｎ＝１ ６ ｌ ５ ２ × ９ （０ ５ ＝ ２ ９ Ａ
功率 、 电量累计 ） 由通讯总线经 Ｒ ４ ２接 口上传 给 Ｄ Ｓ 省 Ｓ２ Ｃ， 去 了许多电缆 ，使控制盘内的线路大大减少 ，同时省掉中 间 环 节 ， 而使 采 样 精 度 得 以提 高 。 从
定。
式 中 Ｉ— — 保 护装 置 一 次 动作 电流 Ｋ ＝３６ ． ９＞ ２ 敏 度 满 足 要求 。 灵 ３ ２低 电 压 保护 ．
电动机正 常运行时 ， 由于短路或其他故障使电动机 如 ６ 具有通信功能 ， ） 可实现远程 、 本地实时监控 ， 足无 母 线 电压 降低 ，此时 电动 机 的转 矩 会 成 倍地 下 降 ，造成 电 满 人 值 班 和综 合 自动 化 的需 要 。 动机 严 重 过载 而 电 流增 加 不 大 ，通 常 情 况 下 ，当母 线 电压
Ｉ ＝Ｉ －ｎ ／Ｋｊ ３ ×１ ． Ｉ ： ３ ０／１：３３ ０Ａ
ቤተ መጻሕፍቲ ባይዱ
１ ）完成 主设备所需的各种组合方式配置的保护功能 ，
保 护 配置 方 便 、 护 动 作迅 速 、 确 。 保 准 ２ 保 护 和 测量 精 度 高 ， 实 现开 关 柜 电量 的测 量 。 ） 能
３ 大屏幕 汉化夜晶显示 ， ） 人机界 面友好 ， 信息量大。
参考价值 ，故此 天富东热 电新建 的 １０／ ６ｔ ｈ煤粉炉的各台 态 、 出 口动作 。Ｋ为 整定 的起 动 系数 。 则 高压 电机及主、备 电源等采用 了 ＭＭ Ｐ—Ｉ 系列智 能保护装
置 ， 纳 入 Ｄ Ｓ 将 所 有 高 压 电 机 的运 行 参数 （ 流 、 压 、 并 Ｃ ， 电 电 ２ 电 流速 断 保护 计 算 ）
ｉＫ ・ ・ ／ Ｉ ． × × ． ８ ３ ／５ ／ ） ３ ．（ ） ＝ ｋ Ｋ ｄ ｎ＝１ ６ ｌ ５ ２ × ９ （０ ５ ＝ ２ ９ Ａ
功率 、 电量累计 ） 由通讯总线经 Ｒ ４ ２接 口上传 给 Ｄ Ｓ 省 Ｓ２ Ｃ， 去 了许多电缆 ，使控制盘内的线路大大减少 ，同时省掉中 间 环 节 ， 而使 采 样 精 度 得 以提 高 。 从
微机综合保护装置原理与应用
微机综合保护装置原理与应用微机综合保护装置是一种基于微机控制的电力系统保护设备，可以对电力系统中的电压、电流、频率等参数进行实时监测和保护。
它具有操作灵活、功能强大、可靠性高等优点，在电力系统的稳定运行和安全保护中起到了重要的作用。
微机综合保护装置的原理是将电力系统的变量信号通过电流互感器、电压互感器等传感器进行采样，经过A/D转换后送入微处理器，通过运算处理后，判断电力系统是否存在故障，如过流、过压、欠电压、短路等。
当系统出现故障时，微机综合保护装置能够及时发出动作信号，通过断路器等执行器对故障进行隔离和恢复电力系统的正常工作状态。
1.过流保护：微机综合保护装置可以通过采集电流信号，实时监测系统中的电流变化情况，当电流超过额定值时，可以及时发出动作信号，通过断路器切断故障电路，防止系统过负荷运行。
2.短路保护：当电力系统中出现短路故障时，微机综合保护装置可以通过检测电流和电压的变化情况，判断故障点位置，并发出相应的动作信号，对故障电路进行隔离和修复，保护电力系统的正常运行。
3.过压保护：微机综合保护装置可以通过采集电压信号，实时监测系统中的电压变化情况，当电压超过额定值时，可以及时发出动作信号，通过断路器切断电源，防止系统发生过压故障，保护电气设备的安全运行。
4.欠电压保护：当电力系统中出现欠电压故障时，微机综合保护装置可以通过检测电压的变化情况，判断故障原因，并发出相应的动作信号，对故障电路进行隔离和修复，保护电力系统的正常运行。
除了以上基本保护功能外，微机综合保护装置还可以实现电力系统的监测、测量、通信等功能。
它可以实时监测电力系统的电压、电流、频率等参数，记录故障发生时的波形数据，方便故障分析和系统运行状态的评估。
同时，它还可以通过通信接口与上级调度系统进行联动，实现对电力系统的远程监控和控制。
总之，微机综合保护装置是一种非常重要的电力系统保护设备，它通过采集和处理电力系统的各种参数信号，实现对电力系统的实时监控和保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微机型厂用电综合保护测控装置在我厂的应用
发表时间：2016-08-16T14:52:02.617Z 来源：《低碳地产》2015年第16期作者：钱赟
[导读] 厂用电系统保护是发电厂继电保护组成中的一个重要环节，厂用电系统运行正常与否，直接影响到机组的安全运行和经济效益。
钱赟
大唐南京发电厂 210057
【摘要】微机技术进入继电保护专业领域以来，其优异的性能以精确的算法正在全面取代传统的模拟式保护装置。
随着电力工业的发展，机组容量的增大和自动化程度的提高，机组本身以及电网对继电保护装置提出了更高的要求。
而微机厂用电综合保护测控装置集保护、测控和通讯功能于一体，大大提高了发电厂综合自动化水平，促进了企业安全生产。
本文通过微机型厂用电综合保护在我厂的实际应用，介绍了CSC200系列微机厂用综合保护的结构、原理及在我厂的运用情况，对运行中出现的问题进行了分析，着重对装置中过热保护存在的问题进行了详细的分析并提出解决方案。
【关键词】厂用电；综合保护；应用
1．厂用电保护的构成及特点
厂用电系统保护是发电厂继电保护组成中的一个重要环节，厂用电系统运行正常与否，直接影响到机组的安全运行和经济效益。
为了提高厂用电系统供电的安全性、可靠性，确保机组安全经济运行，有必要选用装置性能良好、动作准确、快速的专用保护，为此我厂在机组通流改造控制系统全面进入DCS顺序控制的前提下，选用北京四方生产的CSC200系列综合保护装置，其主要型号有CSC237A、
CSC237C、CSC241C和CSC241G等，其具有相电流和接地电流的时限过流、速断、报警，以及比率差动和差动速断等功能，结合我厂6KV系统中性点不接地的接线方式，使保护具有动作灵敏可靠的优点。
我厂厂用变压器均采用干式变压器，保护配置了高压侧的各种电流保护以及过负荷保护，并且把变压器的超温保护接入装置的开关量保护接口，设置二级、一级报警、二级跳闸，既兼顾了干式变的运行特点，又加强了变压器保护的可靠性。
高压电动机在电厂中占有举足轻重的地位，因此我厂的电动机保护根据其运行的重要性配置了CSC237A型综合保护，对容量比较大的给水泵电动机还配置了CSC237C型综合保护，保护配置了速断、过流和过热、长启动保护以及零序保护等等。
差动保护则采用分相比率差动保护和差动速断相配合，在电动机内部发生严重故障时，当差电流大于电机启动时的暂态峰值时保护瞬动，以提高保护在电动机内严重故障时的动作速度，从而全面的对大型电机进行保护。
所有装置均安装在高压开关柜上，现场配置高速RS485现场总线，通讯速率可达115.2Kbps，并支持双网和光纤通讯。
各装置通过现场总线联网后进入通讯管理机，通讯管理机再将电气信号分别传输至分布式控制系统及电气控制系统，它采用一个间隔对应一个装置的分布式设计，各间隔之间仅通过网络连接，网络组态灵活，使整个系统的可靠性得到很大提高，任一装置故障仅影响到相应元件。
站内使用现场控制总线技术，各装置的信息在通讯层共享，取消了大量的控制电缆，简化了二次接线，减少施工难度及维护工作量，节省了大量的人力物力资源，大大降低了综合成本。
2．厂用电综合保护在实际生产中的运行
我厂两台660MW机组于2010年双双投产，厂用控制系统采用DCS顺序控制，电气部分也全部进入DCS。
由于CSC200型综合保护采用了RS485通讯，并内置了电能计量模块，可实现与DCS系统通讯，将保护的测量量、状态量以及动作信号和电能计量信息清晰、直观的反映给DCS系统。
现场采用CSC200型保护装置后之后，使得厂用变压器、高压电动机的保护在配置上更为全面，电动机保护采用了速断、负序过电流、过热、过负荷、长启动和零序保护等，变压器采用了时限速断、过流、过负荷、负序过电流、零序以及非电量保护（通过开关量输入）等，使得一次设备在运行中能得到有效的监控，当故障发生时，保护动作清晰、快速，动作逻辑较为简单、直观。
对于非电量保护以及控制回路断线，控制电源监视等信号，采用外部开关量接入的方式，一旦发生状况，装置通过通讯数据总线在DCS控制系统发生信号并保护等待工作人员处理，从而全面有效地监视一次设备的运行情况。
3．运行中的问题以及解决方法
经过5年多的现场运行，CSC200型微机保护在大多时候对各种设备发生故障以及不正常的工作状态均能正确动作和报警，但过热保护存在严重缺陷。
2012年11月12日#2机组现场两台引风机其中一台因机械故障停运后，另一台风机过热保护动作，引发机组停机，经分析现场保护动作时间比较短，通过查看历史曲线等数据发现实际运行电流在1.1-1.2倍，理论动作时间与实际不符。
引风机所用综保型号为CSC237C，程序版本号为V2.20。
此版本过热保护模型选取的反映过负荷前的负载电流Ip，会导致电流缓慢增长超过过热启动电流值时，或电流在过热启动电流值上下波动时，装置计算的延时短于理论值，使过热保护提前动作。
对此版本程序过热模型进行技术分析，从中可以清楚过热动作偏快（或者说误动）的原因。
CSC-237保护装置过热保护所采用的数学模型源自电动机的发热模型，发热模型引自《数字式电动机综合保护装置通用技术条件》，电动机的动作时间t和等效运行电流Ieq之间的特性曲线由下面公式给出：
t＝τ×ln （其中Ieq= ）
该模型公式综合考虑了电动机正序、负序电流所产生的热效应，同时充分考虑了电动机过负荷前的热积累状态，为各种过负荷引起的过热提供保护，也作为电动机短路、起动时间过长、堵转等的后备。
公式中各变量说明如下：
I1－正序电流图
I2－负序电流
K1－正序电流发热系数，电动机起动过程中取0.5，起动结束后取1
K2－负序电流发热系数
I∞－起动电流，即保护不动作所要求的规定的电流极限值。
τ－时间常数，反映电动机的过负荷能力。
Ip是反映过负荷前的负载电流。
如果电机是在冷启动时过载，则Ip=0；如果电机是在运行过程中过载，则取过热启动前半个周波的电流作为过负荷前的负载电流。
因此对于电流缓慢增长最终超过定值的情况（有可能是负荷暂时过重，堵转，过负荷等），都可能导致热量
计算异常，从而引起过热保护快速动作，这种超前快速动作从最终效果看属于误动作，电机的实际温度并不高。
当电流缓慢上升到过热定值以上时，装置错误的采集到了Ip_wrong，这就相当于认同过负荷前的热积累比较高，装置最终会在t1动作，而实际上应该在t2动作。
因为Ip获取异常导致动作时间比理论值要小，是此次跳闸过快的原因，是模型的固有缺陷。
针对这一情况我们采取了以下措施：
①迅速联系厂家对此次不正常动作进行分析；
②根据厂家的反馈，我们对保护装置进行程序升级，版本号升至V2.27，该版本过热保护使用新模块，负载电流Ip采用了过负荷前长期热累积的等效电流，取代了老版本取过热启动前半个周波的电流作为过负荷前的负载电流。
③将过热保护起动电流定值整定为1.3Ie，报警定值整定为70%，对装置进行全面的试验，模拟实际的运行情况，检查装置操作和保护动作的可靠性。
经过数次试验并结合试验数据证实改动后的方案动作时间准确，无误动拒动，符合现场运行条件。
4．结束语
厂用电系统是电厂里非常重要的系统，其构成比较复杂，有电源，有负载。
厂用电系统故障轻则影响机组出率，重则会引起停机、损坏主设备等事故，严重影响发电厂设备的安全运行和企业经济效益，因此，厂用电系统的安全、稳定运行意义重大，厂用电系统的继电保护工作就显得尤为重要。
五年多来，我们在新型微机综合保护测控装置的运行、检修方面积累了一些经验，但随着微机继电保护技术的发展，电力体制改革的不断深入，还会出现新技术、新设备，这就需要我们从事继电保护工作的人员不断学习，掌握现代化的技术，以适应不断发展的形势需要，为提高企业经济效益多做贡献。
参考文献：
[1]中华人民共和国机械行业标准JB/T10613-2006
[2]CSC200系列数字式保护测控装置说明书北京四方。
