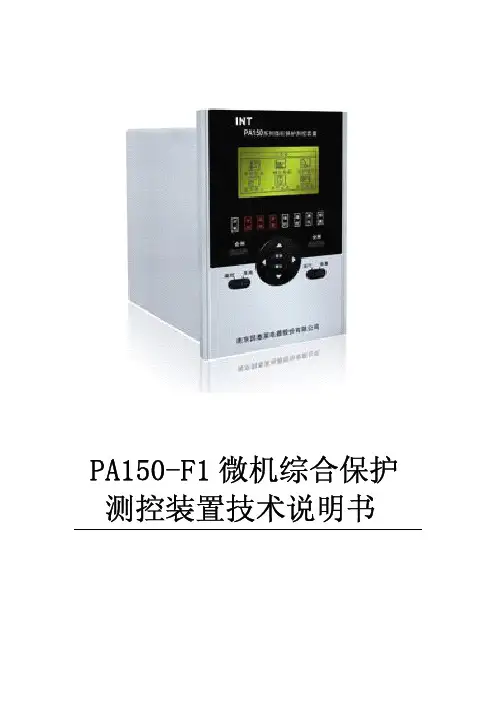

PA150-F1微机综合保护测控装置技术说明书

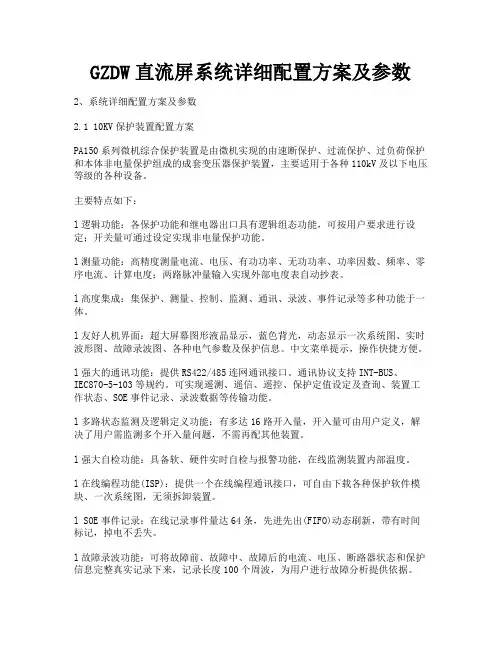

GZDW直流屏系统详细配置方案及参数2、系统详细配置方案及参数2.1 10KV保护装置配置方案PA150系列微机综合保护装置是由微机实现的由速断保护、过流保护、过负荷保护和本体非电量保护组成的成套变压器保护装置，主要适用于各种110kV及以下电压等级的各种设备。

主要特点如下：l逻辑功能：各保护功能和继电器出口具有逻辑组态功能，可按用户要求进行设定；开关量可通过设定实现非电量保护功能。

l测量功能：高精度测量电流、电压、有功功率、无功功率、功率因数、频率、零序电流、计算电度；两路脉冲量输入实现外部电度表自动抄表。

l高度集成：集保护、测量、控制、监测、通讯、录波、事件记录等多种功能于一体。

l友好人机界面：超大屏幕图形液晶显示，蓝色背光，动态显示一次系统图、实时波形图、故障录波图、各种电气参数及保护信息。

中文菜单提示，操作快捷方便。

l强大的通讯功能：提供RS422/485连网通讯接口。

通讯协议支持INT-BUS、IEC870-5-103等规约。

可实现遥测、遥信、遥控、保护定值设定及查询、装置工作状态、SOE事件记录、录波数据等传输功能。

l多路状态监测及逻辑定义功能：有多达16路开入量，开入量可由用户定义，解决了用户需监测多个开入量问题，不需再配其他装置。

l强大自检功能：具备软、硬件实时自检与报警功能，在线监测装置内部温度。

l在线编程功能(ISP)：提供一个在线编程通讯接口，可自由下载各种保护软件模块、一次系统图，无须拆卸装置。

l SOE事件记录：在线记录事件量达64条，先进先出(FIFO)动态刷新，带有时间标记，掉电不丢失。

l故障录波功能：可将故障前、故障中、故障后的电流、电压、断路器状态和保护信息完整真实记录下来，记录长度100个周波，为用户进行故障分析提供依据。

l GPS校时功能：提供时钟同步接口，接收GPS校时信号。

2.1.1进线保护测控装置(PA150-F2)-保护配置：速断、限时速断、过流、复合电压闭锁、零序过流、过负荷、低周减载、保护动作信息能自动上传-遥控操作闭锁功能-操作回路：手动合闸、跳闸；远方/就地控制切换并相互闭锁；电气防跳功能-遥测量：IA，IB，IC，UA，UB，UC，3U0，P，Q，COSф，f-脉冲量：Wh,Varh-遥信量：小车位置、断路器位置、接地刀位置、装置故障报警、保护动作、控制回路断线、弹簧储能状态等-遥控：断路器分、合2.1.2出线保护测控装置(PA150-F1)-保护配置：保护设置：速断、限时速断、过流、重合闸、零序过流、过负荷、低周减载、保护动作信息能自动上传-操作回路：手动合闸、跳闸；远方/就地控制切换并相互闭锁；电气防跳功能-遥测量：IA，IB，IC，UA，UB，UC，3U0，P，Q，COSф，f-脉冲量：Wh,Varh-遥信量：小车位置、断路器位置、接地刀位置、装置故障报警、保护动作、控制回路断线、弹簧储能状态等-遥控：断路器分、合2.1.3变压器保护测控装置(PA150-F3)-保护设置：(以下功能均可投退)速断、限时速断、过流(可选反时限)、过负荷、高压侧零序、高压侧零序、温度保护、瓦斯保护、过电压、PT断线告警、装置故障告警、保护动作信息能自动上传-操作回路：手动合闸、跳闸；远方/就地控制切换并相互闭锁、电气防跳功能-遥测量：IA，IB，IC，UA，UB，UC，3U0，P，Q，COSф，f-脉冲量：Wh,Varh-遥信量：小车位置、断路器位置、接地刀位置、装置故障报警、保护动作、控制回路断线、弹簧储能状态-遥控：断路器分、合2.1.4母联保护测控装置(PA150-B1)-保护设置：(以下功能均可投退)速断、限时速断、过流、复合电压闭锁、零序过流、方向闭锁、过负荷、重合闸、后加速、低周减载、快速母线、装置故障告警、保护动作信息能自动上传-操作回路：手动合闸、跳闸；远方/就地控制切换并相互闭锁、电气防跳功能-遥测量：IA，IB，IC，UA，UB，UC，3U0，P，Q，COSф，f-脉冲量：Wh,Varh-遥信量：小车位置、断路器位置、接地刀位置、装置故障报警、保护动作、控制回路断线、弹簧储能状态-遥控：断路器分、合2.1.5 PT保护装置(PA150-V)-监控：母线低压、母线绝缘监视、PT切换、PT断线监视、-遥测：母线UAB、UBC、UCA、UA，UB，UC，3U0、系统频率-遥信量：16路开关量输入2.3后台部分研华工控机：1台P4 2.4G/1G/120G/声卡/显卡/52X光驱/软驱/双网卡/音箱；显示器：1台21英寸三星液晶显示器，分辨率≥1520×1024；设备联网服务器：1台打印机：1台HP激光打印机，打印A3幅面；3、监控系统完成功能3.1 INT-SCADA软件技术INT-SCADA(Supervisory Control And Data Acquisition)集成化保护监控系统基于Microsoft Windows NT和Windows 95平台开发而成，处于系统的站级控制层。

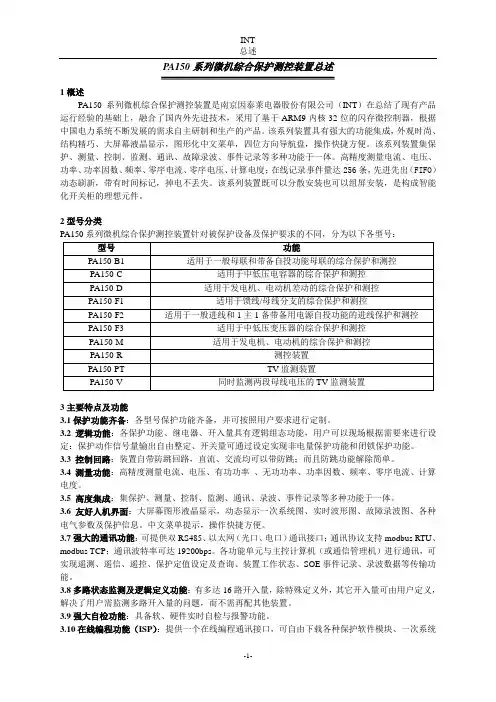

PA150系列微机综合保护测控装置总述1概述PA150系列微机综合保护测控装置是南京因泰莱电器股份有限公司（INT）在总结了现有产品运行经验的基础上，融合了国内外先进技术，采用了基于ARM9内核32位的闪存微控制器，根据中国电力系统不断发展的需求自主研制和生产的产品。

该系列装置具有强大的功能集成，外观时尚、结构精巧、大屏幕液晶显示，图形化中文菜单，四位方向导航盘，操作快捷方便。

该系列装置集保护、测量、控制、监测、通讯、故障录波、事件记录等多种功能于一体。

高精度测量电流、电压、功率、功率因数、频率、零序电流、零序电压、计算电度；在线记录事件量达256条，先进先出（FIFO）动态刷新，带有时间标记，掉电不丢失。

该系列装置既可以分散安装也可以组屏安装，是构成智能化开关柜的理想元件。

2型号分类PA150系列微机综合保护测控装置针对被保护设备及保护要求的不同，分为以下各型号：3主要特点及功能3.1保护功能齐备：各型号保护功能齐备，并可按照用户要求进行定制。

3.2逻辑功能：各保护功能、继电器、开入量具有逻辑组态功能，用户可以现场根据需要来进行设定：保护动作信号量输出自由整定、开关量可通过设定实现非电量保护功能和闭锁保护功能。

3.3 控制回路：装置自带防跳回路，直流、交流均可以带防跳；而且防跳功能解除简单。

3.4 测量功能：高精度测量电流、电压、有功功率、无功功率、功率因数、频率、零序电流、计算电度。

3.5 高度集成：集保护、测量、控制、监测、通讯、录波、事件记录等多种功能于一体。

3.6友好人机界面：大屏幕图形液晶显示，动态显示一次系统图、实时波形图、故障录波图、各种电气参数及保护信息。

中文菜单提示，操作快捷方便。

3.7强大的通讯功能：可提供双RS485、以太网（光口、电口）通讯接口；通讯协议支持modbus RTU、modbus TCP；通讯波特率可达19200bps。

各功能单元与主控计算机（或通信管理机）进行通讯，可实现遥测、遥信、遥控、保护定值设定及查询、装置工作状态、SOE事件记录、录波数据等传输功能。

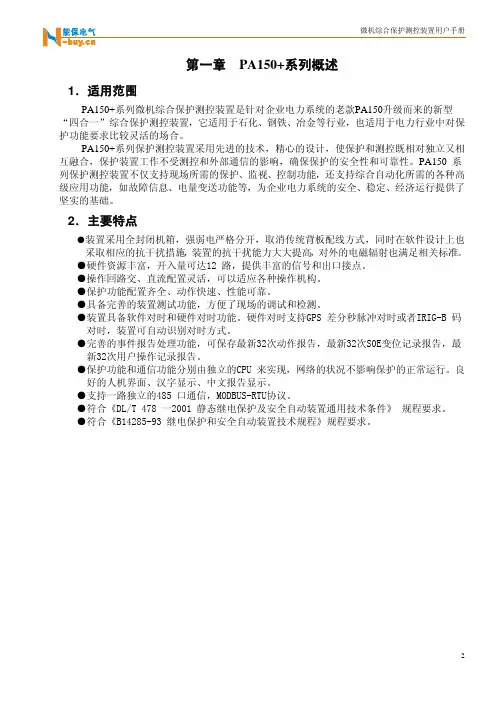

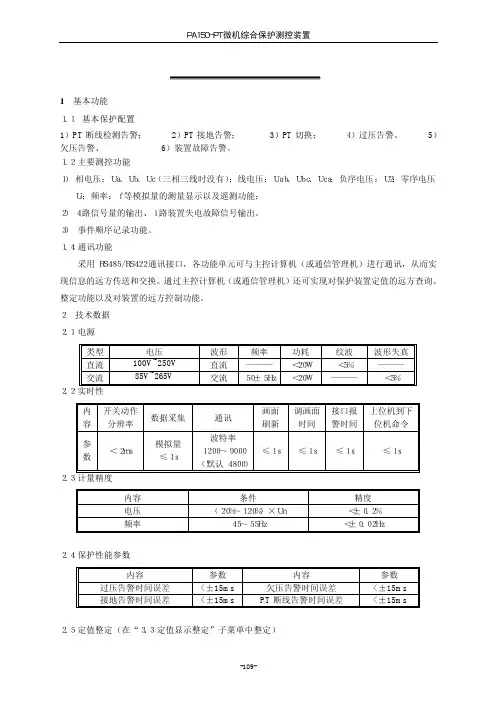

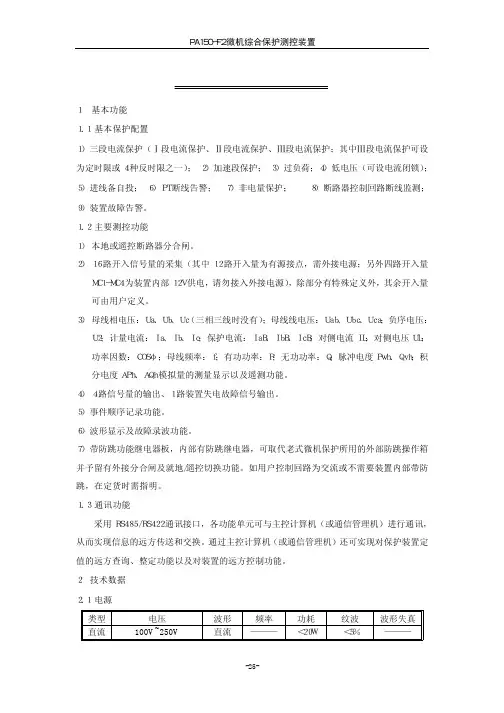

第一章 PA150+系列概述1．适用范围PA150+系列微机综合保护测控装置是针对企业电力系统的老款PA150升级而来的新型“四合一”综合保护测控装置，它适用于石化、钢铁、冶金等行业，也适用于电力行业中对保护功能要求比较灵活的场合。

PA150+系列保护测控装置采用先进的技术，精心的设计，使保护和测控既相对独立又相互融合，保护装置工作不受测控和外部通信的影响，确保保护的安全性和可靠性。

PA150 系列保护测控装置不仅支持现场所需的保护、监视、控制功能，还支持综合自动化所需的各种高级应用功能，如故障信息、电量变送功能等，为企业电力系统的安全、稳定、经济运行提供了坚实的基础。

2．主要特点●装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。

●硬件资源丰富，开入量可达12 路，提供丰富的信号和出口接点。

●操作回路交、直流配置灵活，可以适应各种操作机构。

●保护功能配置齐全、动作快速、性能可靠。

●具备完善的装置测试功能，方便了现场的调试和检测。

●装置具备软件对时和硬件对时功能。

硬件对时支持GPS 差分秒脉冲对时或者IRIG-B 码对时，装置可自动识别对时方式。

●完善的事件报告处理功能，可保存最新32次动作报告，最新32次S0E变位记录报告，最新32次用户操作记录报告。

●保护功能和通信功能分别由独立的CPU 来实现，网络的状况不影响保护的正常运行。

良好的人机界面、汉字显示、中文报告显示。

●支持一路独立的485 口通信，MODBUS-RTU协议。

●符合《DL/T 478 一2001 静态继电保护及安全自动装置通用技术条件》 规程要求。

●符合《B14285-93 继电保护和安全自动装置技术规程》规程要求。

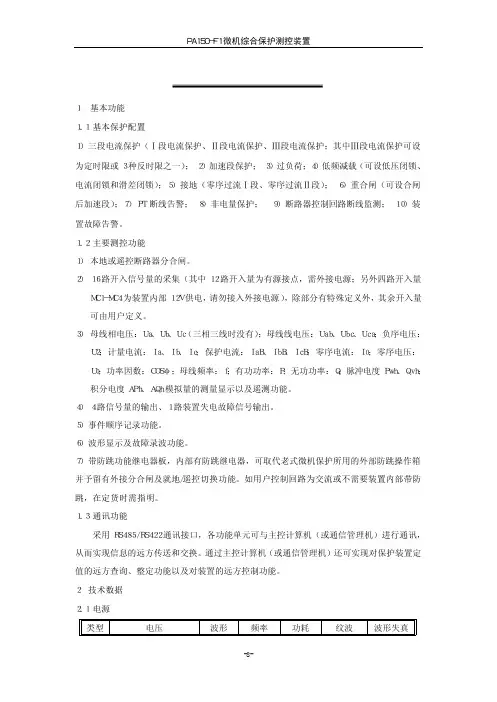

3．PA150+系列装置液晶显示说明3.1主画面液晶显示说明装置上电后，正常运行时液晶屏幕将循环显示主画面，基本格式如下（以PA150+F1 为例）:3.2 保护动作时液晶显示说明本装置能存储32次动作报告，当保护动作时，液晶屏幕自动显示最新一次保护动作报告，当一次动作报告中有多个动作元件时，所有动作元件将循环显示，格式如下：3.3 自检出错时液晶显示说明本装置能存储32 次装置自检报告，保护装置运行中，硬件自检出错将立即显示自检报告，当一次自检报告中有多个出错信息时，所有自检信息将滚屏显示，格式如下：4．PA150+系列装置菜单功能说明在主画面状态下，按‘确认’键可进入主菜单，通过‘↑’、‘↓’、‘确认’和‘取消’键选择子菜单。

第一章 PA150+系列概述1．适用范围PA150+系列微机综合保护测控装置是针对企业电力系统的老款PA150升级而来的新型“四合一”综合保护测控装置，它适用于石化、钢铁、冶金等行业，也适用于电力行业中对保护功能要求比较灵活的场合。

PA150+系列保护测控装置采用先进的技术，精心的设计，使保护和测控既相对独立又相互融合，保护装置工作不受测控和外部通信的影响，确保保护的安全性和可靠性。

PA150 系列保护测控装置不仅支持现场所需的保护、监视、控制功能，还支持综合自动化所需的各种高级应用功能，如故障信息、电量变送功能等，为企业电力系统的安全、稳定、经济运行提供了坚实的基础。

2．主要特点●装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。

●硬件资源丰富，开入量可达12 路，提供丰富的信号和出口接点。

●操作回路交、直流配置灵活，可以适应各种操作机构。

●保护功能配置齐全、动作快速、性能可靠。

●具备完善的装置测试功能，方便了现场的调试和检测。

●装置具备软件对时和硬件对时功能。

硬件对时支持GPS 差分秒脉冲对时或者IRIG-B 码对时，装置可自动识别对时方式。

●完善的事件报告处理功能，可保存最新32次动作报告，最新32次S0E变位记录报告，最新32次用户操作记录报告。

●保护功能和通信功能分别由独立的CPU 来实现，网络的状况不影响保护的正常运行。

良好的人机界面、汉字显示、中文报告显示。

●支持一路独立的485 口通信，MODBUS-RTU协议。

●符合《DL/T 478 一2001 静态继电保护及安全自动装置通用技术条件》 规程要求。

●符合《B14285-93 继电保护和安全自动装置技术规程》规程要求。

3．PA150+系列装置液晶显示说明3.1主画面液晶显示说明装置上电后，正常运行时液晶屏幕将循环显示主画面，基本格式如下（以PA150+F1 为例）:3.2 保护动作时液晶显示说明本装置能存储32次动作报告，当保护动作时，液晶屏幕自动显示最新一次保护动作报告，当一次动作报告中有多个动作元件时，所有动作元件将循环显示，格式如下：3.3 自检出错时液晶显示说明本装置能存储32 次装置自检报告，保护装置运行中，硬件自检出错将立即显示自检报告，当一次自检报告中有多个出错信息时，所有自检信息将滚屏显示，格式如下：4．PA150+系列装置菜单功能说明在主画面状态下，按‘确认’键可进入主菜单，通过‘↑’、‘↓’、‘确认’和‘取消’键选择子菜单。

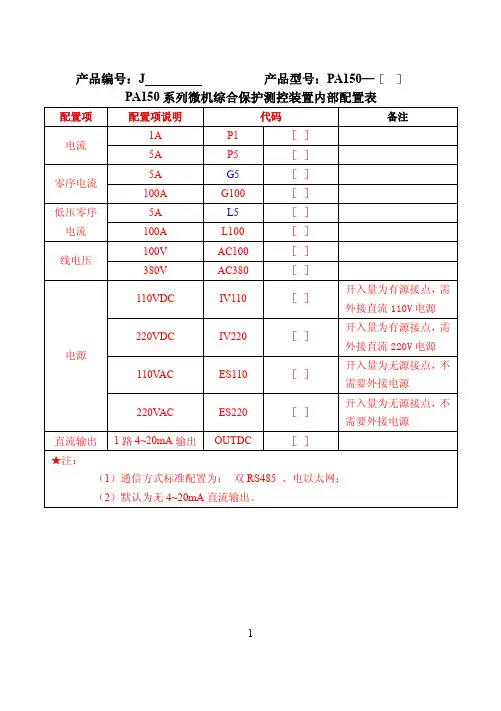

产品编号：J05 产品型号：PA150-［］PA150系列微机综合保护测控装置内部配置表后缀后缀说明后缀标识备注带防跳AT ［］控制回路形式不带防跳 C ［］无防跳C1 ［］无源接点ES ［］无需外接电源IN开入量形式有源接点IV220 ［］外接DC220V有源接点IV110 ［］外接DC110V1A P1 ［］CT二次额定5A P5 ［］无此选项N ［］100V AC100 ［］线电压380V AC380 ［］无此选项N ［］直流110V DC110V ［］直流220V DC220V ［］控制电源交流110V AC110V ［］交流220V AC220V ［］RS422 RS422 ［］通讯方式RS485 RS485 ［］亲爱的用户：注意事项：l 装置外壳可靠接地。

l 装置严禁带电拔插通讯接头。

l 装置的开入量为有源还是无源接点输入。

l 现场调试时应注意大电流通电时间不能过长，本装置交流回路2倍额定电流时刻连续工作，10倍额定电流时允许10s, 40倍额定电流时允许1s。

l 装置工作电源为交直流两用电源。

l 电流输入极性是否正确，电压输入相序是否正确。

目录一、主要用途及适用范围二、使用条件要求三、前面板布置及操作简介四、后面板布置及简介五、通讯接口定义及连接方式六、安装调试七、菜单介绍八、其他一、　概述1．1主要用途及适用范围PA150系列微机保护测控装置是南京因泰莱电器股份有限公司(INT)在吸收国内外先进技术基础上，根据中国电力系统的需求而研制和生产的产品。

该系列装置具有强大的功能集成，外观时尚、结构精巧、大屏幕液晶显示，图形化中文菜单，四位方向导航盘，操作快捷方便。

该系列装置集保护、测量、控制、监测、通讯、故障录波、事件记录等多种功能于一体。

高精度测量电流、电压、功率、功率因数、频率、零序电流、零序电压、计算电度；在线记录事件量达６４条，先进先出（ＦＩＦＯ）动态刷新，带有时间标记，掉电不丢失。

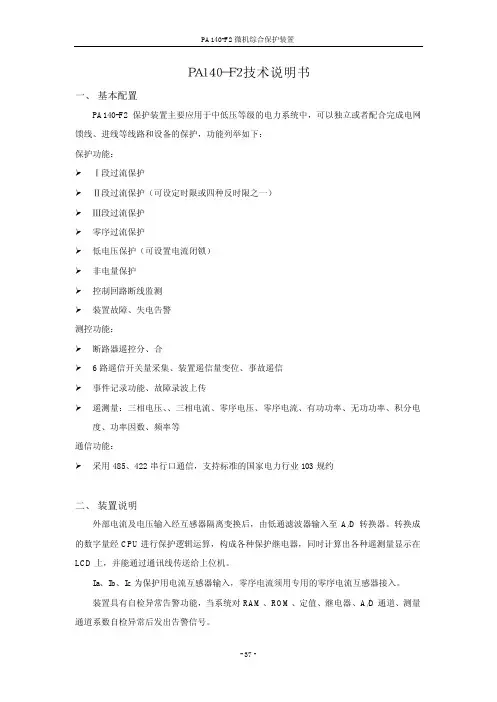

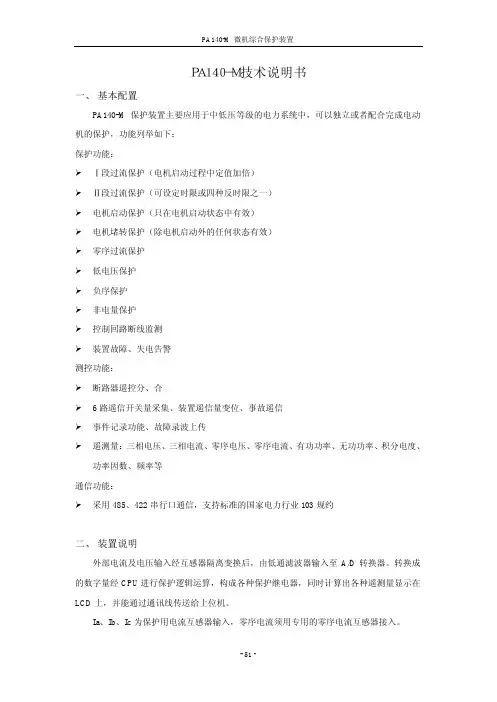

ＰＡ１４０－Ｆ１技术说明书　一、　基本配置　PA140-F1保护装置主要应用于中低压等级的电力系统中，可以独立或者配合完成电网馈线、进线的保护，功能列举如下：保护功能：ØI段过流保护ØII段过流保护（可设定时限或四种反时限之一）Ø零序过流I段保护Ø零序过流II段保护（可设定时限或四种反时限之一）Ø装置故障、失电告警测控功能：Ø事件记录功能、故障录波上传Ø遥测量：三相电流、零序电流等通信功能：Ø采用485、422串行口通信，支持标准的国家电力行业103规约二、　装置说明　外部电流输入经互感器隔离变换后，由低通滤波器输入至A/D转换器。

转换成的数字量经CPU进行保护逻辑运算，构成各种保护继电器，同时计算出各种遥测量显示在LCD上，并能通过通讯线传送给上位机。

Ia、Ib、Ic为保护用电流互感器输入，零序电流须用专用的零序电流互感器接入。

装置具有自检异常告警功能，当系统对RAM、ROM、定值、继电器、A/D通道、测量通道系数自检异常后发出告警信号。

装置的所有保护均设有软压板，可以在装置本身自行设置投退，也可以通过上位机投退。

三、　技术参数　3.1、电源类型电压允许偏差波形频率功耗纹波波形失真直流220V -10%～+20% 直流———<20W <5% ————交流220V +15%～–20% 交流50±5Hz <20W ——<5%3.2、计量精度3.3、保护性能参数内容参数 内容参数 I 段过流动作值误差 <±3% I 段过流动作时间误差 <±15ms II 段过流动作值误差 <±3% II 段过流动作时间误差 <±15ms 反时限过流动作值误差 <±3% 反时限过流动作时间误差 <±15ms 零序过流I 段动作值误差 <±3% 零序过流I 段动作时间误差 <±15ms 零序过流II 段动作值误差 <±3% 零序过流II 段动作时间误差 <±15ms 反时限零序动作值误差<±3%反时限过流动作时间误差<±15ms说明：动作时限当设置为0时，动作时间误差<35ms3.4、实时性3.5、整定参数说明：In 为电流额定值，默认为5A ；Un 为线电压额定值，为100V 。

产品编号：J05 产品型号：PA150-［］PA150系列微机综合保护测控装置内部配置表后缀后缀说明后缀标识备注带防跳AT ［］控制回路形式不带防跳 C ［］无防跳C1 ［］无源接点ES ［］无需外接电源IN开入量形式有源接点IV220 ［］外接DC220V有源接点IV110 ［］外接DC110V1A P1 ［］CT二次额定5A P5 ［］无此选项N ［］100V AC100 ［］线电压380V AC380 ［］无此选项N ［］直流110V DC110V ［］直流220V DC220V ［］控制电源交流110V AC110V ［］交流220V AC220V ［］RS422 RS422 ［］通讯方式RS485 RS485 ［］亲爱的用户：注意事项：l 装置外壳可靠接地。

l 装置严禁带电拔插通讯接头。

l 装置的开入量为有源还是无源接点输入。

l 现场调试时应注意大电流通电时间不能过长，本装置交流回路2倍额定电流时刻连续工作，10倍额定电流时允许10s, 40倍额定电流时允许1s。

l 装置工作电源为交直流两用电源。

l 电流输入极性是否正确，电压输入相序是否正确。

目录一、主要用途及适用范围二、使用条件要求三、前面板布置及操作简介四、后面板布置及简介五、通讯接口定义及连接方式六、安装调试七、菜单介绍八、其他一、　概述1．1主要用途及适用范围PA150系列微机保护测控装置是南京因泰莱电器股份有限公司(INT)在吸收国内外先进技术基础上，根据中国电力系统的需求而研制和生产的产品。

该系列装置具有强大的功能集成，外观时尚、结构精巧、大屏幕液晶显示，图形化中文菜单，四位方向导航盘，操作快捷方便。

该系列装置集保护、测量、控制、监测、通讯、故障录波、事件记录等多种功能于一体。

高精度测量电流、电压、功率、功率因数、频率、零序电流、零序电压、计算电度；在线记录事件量达６４条，先进先出（ＦＩＦＯ）动态刷新，带有时间标记，掉电不丢失。

PA系列微机成套发电机保护装置PA系列微机成套发电机保护装置概述1、PA系列微机成套发电机保护装置适用范围PA系列微机成套发电机保护装置主要适用于单机容量300MW以下的各型汽轮发电机组和水轮发电机组，同时也可适用于大型同步电动机组保护。

成套保护装置内集成了多种网络接口及通信规约，以满足厂站自动化的各种组网需要。

成套保护装置的输入输出信号可程序组合配置，以满足老厂站升级改造的各种需要。

2、PA系列微机成套发电机保护装置的组成及功能PA系列微机成套发电机保护装置的主保护和后备保护完全独立设置，设计简洁，二次回路清晰，运行方便，安全可靠，满足《电力系统继电保护及安全自动装置反事故措施》的要求。

PA系列微机成套发电机保护装置分别由发电机主保护装置PA-3191A和发电机后备保护装置PA-3192A组成。

PA-3191A型发电机主保护装置的主要保护功能有：（1）发电机纵联电流差动保护，主要保护发电机组内部相间短路；（2）单元件灵敏电流横差（分支引出时），主要保护发电机组内部相间短路与匝间短路；纵向零序电压保护（装设专用零序TV时），主要保护发电机组内部匝间短路；（3）基波零序过电压保护，主要保护发电机组定子回路接地（95%）；三次谐波零序电压保护，主要保护发电机组定子回路接地（100%）；（4）乒乓切换式转子一点接地和转子两点接地保护，主要保护发电机组转子绝缘破环；（5）两组非电量延时保护；（6） TV 断线及TA 断线保护；PA-3192A型发电机后备保护装置的主要功能有：（1）两段定时限复合电压闭锁过电流保护（可带记忆），主要用作发电机内外部短路的后备保护；（2）发电机失磁阻抗保护，主要保护发电机失磁及低励；（3）发电机定/反时限过负荷保护，主要保护发电机对称过负荷；（4）发电机定/反时限负序过负荷保护，主要保护发电机不对称运行或反相运行；（5）发电机过电压保护，主要保护发电机定子回路绝缘；（6）发电机低压解列保护，主要用于系统故障时机组解列；（7）发电机高频切机保护，主要用于发电机高频切机；（8）发电机低频解列保护，主要用于系统故障时机组解列；（9）发电机逆功率保护，主要防止发电机变为电动机运行；（10）零序过电流及零序过电压保护(带零序功率方向)，主要用于不接地系统的绝缘监测或接地保护；（11）两组非电量延时保护；（12）TV 断线及TA 断线保护；3、PA系列微机成套发电机保护装置的特色（1）硬件特色：采用一次成型压铸铝整机箱，电磁屏蔽性能好，前面板设有带防水密封压条的透明玻璃罩，防水防尘，防护等级高，适应电厂恶劣运行环境。
