2.6 导体的电阻

2.6 导体的电阻（1）实验探究教师：（多媒体展示）实验目的：探究导体的电阻R与导体的长度l、横截面积S、材料之间的关系实验方法：控制变量法实验过程：长度l、横截面积S、电阻R的测量及方法长度l：用mm刻度尺测；横截面积S：游标卡尺、螺旋测微器或用累积法测直径；电阻R：伏安法。

回顾伏安法测电阻的实验，注意两点，滑动变阻器的接法和电流变的接法选择。

请学生回顾伏安法测电阻的实验电路，并请一位同学把电路图画到黑板上，并及时指出存在的不足和问题，及时评价。

教师：我们本节需要把每一和电阻丝的长度，横截面积，都测量出来吗？学生：不需要。

教师：我们本节课定量研究导体的电阻和长度，横截面积以及材料之间的关系，并且猜想导体的电阻可能和长度成正比，和横截面积成反比关系，因此，我们做一个对比试验就可以达到目的，请同学们看下面的电路图：a 和b ：横截面积、长度相同，长度l之比为1:2a 和c ：材料、长度相同，横截面积S之比为1:2a 和d ：长度、横截面积相同，材料不同①研究导体电阻与导体长度的关系教师：用电压表分别测量a、b两端的电压，根据串联电路特征，电压之比就是电阻之比②研究导体电阻与导体横截面积的关系教师：分别测量a、c两端的电压，电压之比为电阻之比，从而得出电阻和横截面积的关系③研究导体的电阻与导体材料的关系教师：分别测量a、d两端电压，得出电阻和材料的关系学生展示实验结果和结论结论：导体电阻和长度成正比，与横截面积成反比，还和导体的材料有关（2）理论探究1.理论探究导体的电阻R与长度l的关系2.理论探究导体的电阻R与横截面积S的关系3.实验探究导体的电阻R与材料的关系学生根据串并联电路的总电阻的计算方法，串联电阻相当于增加了导体的长度，并联电阻相当于增大了导体的横截面积。

学生：假设有N个阻值相同的电阻，串联起来接入电路，总电阻是原来的N倍，导体总长度也是原来的N倍，可见，导体的电阻和长度成正比；学生：N个阻值相同的电阻，每个电阻横截面积都为S，并联接入电路，总电阻是原来的N分之一，而横截面积是原来的N倍，可见电阻与导线的横截面积成反比；学生：刚才的实验中，不同材料，相同的长度，相同的横截面积，导体的电阻不同，可见导体的电阻还和材料有关。

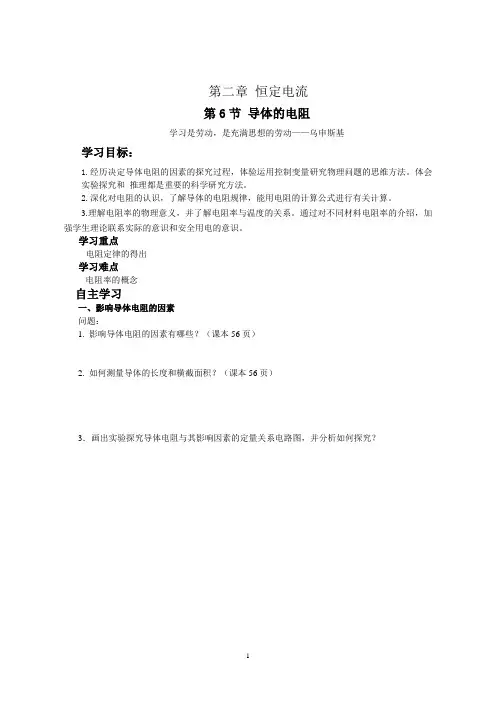

第二章恒定电流第6节导体的电阻学习是劳动，是充满思想的劳动——乌申斯基学习目标：1.经历决定导体电阻的因素的探究过程，体验运用控制变量研究物理问题的思维方法。

体会实验探究和推理都是重要的科学研究方法。

2.深化对电阻的认识，了解导体的电阻规律，能用电阻的计算公式进行有关计算。

3.理解电阻率的物理意义，并了解电阻率与温度的关系。

通过对不同材料电阻率的介绍，加强学生理论联系实际的意识和安全用电的意识。

学习重点电阻定律的得出学习难点电阻率的概念自主学习一、影响导体电阻的因素问题：1. 影响导体电阻的因素有哪些？（课本56页）2. 如何测量导体的长度和横截面积？（课本56页）3．画出实验探究导体电阻与其影响因素的定量关系电路图，并分析如何探究？4.如何通过逻辑推理来探究导体的电阻与导体长度、横截面积的关系？⑴分析导体电阻与它的长度的关系⑵研究导体电阻与它的横截面积的关系二、导体的电阻1.公式：公式中各物理量的意义及单位选取：2.公式的语言表述：问题：⑴完成课本58页“思考与讨论”⑵电阻温度计的原理是什么？⑶电阻率的定义及物理意义①定义：在常温下（20℃时），某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。

②物理意义：表示各种物质电阻特性的物理量。

③公式：④公式中各个物理量的单位选取：⑤电阻率和温度的关系及应用(1)金属的电阻率随温度升高而增大,可用于制造电阻温度计.(2)有些合金如锰铜､镍铜的电阻率几乎不受温度变化的影响,可用来制作标准电阻.⑶半导体热敏电阻随温度的升高而减小自我检测：完成《状元之路》随堂验收29——30页合作探究完成《状元之路》课时作业与单元测评1.第1、2、3、——（A）4、6、7、9——(B)2.第5、8、10、11——（C）。

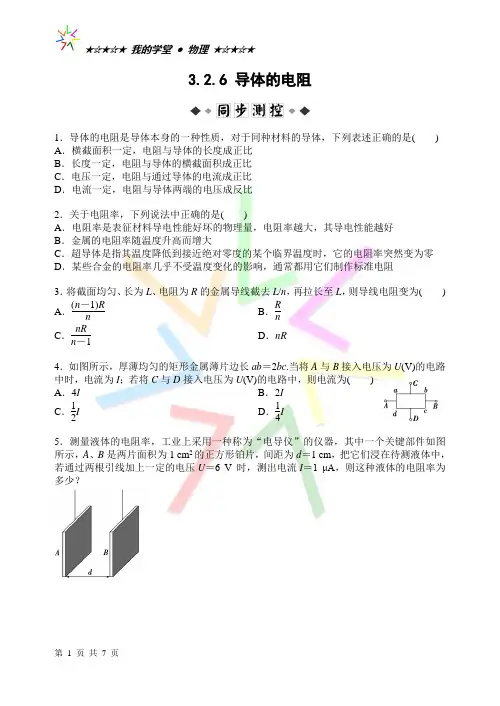

3.2.6 导体的电阻1．导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述正确的是( )A ．横截面积一定，电阻与导体的长度成正比B ．长度一定，电阻与导体的横截面积成正比C ．电压一定，电阻与通过导体的电流成正比D ．电流一定，电阻与导体两端的电压成反比2．关于电阻率，下列说法中正确的是( )A ．电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好B ．金属的电阻率随温度升高而增大C ．超导体是指其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为零D ．某些合金的电阻率几乎不受温度变化的影响，通常都用它们制作标准电阻3．将截面均匀、长为L 、电阻为R 的金属导线截去L /n ，再拉长至L ，则导线电阻变为( )A ．(n －1)R nB ．R nC ．nR n －1D ．nR4．如图所示，厚薄均匀的矩形金属薄片边长ab ＝2bc .当将A 与B 接入电压为U (V)的电路中时，电流为I ；若将C 与D 接入电压为U (V)的电路中，则电流为( )A ．4IB ．2IC ．12ID ．14I5．测量液体的电阻率，工业上采用一种称为“电导仪”的仪器，其中一个关键部件如图所示，A 、B 是两片面积为1 cm 2的正方形铂片，间距为d ＝1 cm ，把它们浸在待测液体中，若通过两根引线加上一定的电压U ＝6 V 时，测出电流I ＝1 μA ，则这种液体的电阻率为多少？一、选择题1．下列说法中正确的是( )A ．由R ＝U /I 可知，电阻与电压、电流都有关系B ．由R ＝ρl /S 可知，电阻与导体的长度和横截面积都有关系C ．各种材料的电阻率都与温度有关，金属的电阻率随温度的升高而减小D ．半导体的电阻率随温度的升高而减小2．一段粗细均匀的镍铬丝，横截面的直径是d ，电阻是R ，把它拉制成直径为d /10的均匀细丝后，它的电阻变成( )A ．R /10000B ．R /100C ．100RD ．10000R3．一只“220 V ,100 W”的灯泡，测量它不工作时的电阻应为( )A ．等于484 ΩB ．大于484 ΩC ．小于484 ΩD ．无法确定4．温度能明显地影响金属导体和半导体材料的导电性能，如图所示图线分别为某金属导体和某半导体的电阻随温度变化的关系曲线，则( )料的电阻随温度的变化关系B ．图线2反映金属导体的电阻随温度的变化关系C ．图线1反映金属导体的电阻随温度的变化关系D ．图线2反映半导体材料的电阻随温度的变化关系5．在电源电压不变的情况下，为使电阻率不变的电阻丝在单位时间内产生的总热量减少一半，下列措施可行的是( )A ．剪去一半的电阻丝B ．并联一根相同的电阻丝C ．将电阻丝长度拉伸一倍D ．串联一根相同的电阻丝6．两根不同材料制成的均匀电阻丝，长度之比l 1∶l 2＝5∶2，直径之比d 1∶d 2＝2∶1，给它们加相同的电压，通过它们的电流之比为I 1∶I 2＝3∶2，则它们的电阻率之比ρ1∶ρ2为( )A ．415B ．83C ．85D ．16157．两根材料相同的导线，质量之比为2∶1，长度之比为1∶2，加上相同的电压后，通过的电流之比为( )A ．8∶1B ．4∶1C ．1∶1D ．1∶48．现有半球形导体材料，接成如图所示甲、乙两种形式，则两种接法的电阻之比R 甲∶R 乙为( )A．1∶1 B．1∶2C．2∶1 D．1∶49．甲、乙两根保险丝均为同种材料制成，直径分别是d1＝0.5 mm和d2＝1 mm，熔断电流分别为2 A和6 A，把以上两根保险丝各取等长一段并联后再接入电路中，允许通过的最大电流是()A．6.0 A B．7.5 AC．10.0 A D．8.0 A二、非选择题10．给装在玻璃管内的水银柱加一电压，使通过水银柱的电流为0.1 A，若将这些水银倒入一个内径为前者2倍的玻璃管内，接在同一电压上，通过水银柱的电流为多少？11．如图所示，P是一个表面镶有很薄电热膜的长陶瓷管，其长度为L，直径为D，镀膜的厚度为d，管两端有导电金属箍M、N.现把它接入电路中，测得它两端电压为U，通过它的电流为I，则金属膜的电阻为多少？镀膜材料电阻率为多少？12．A、B两地相距11 km，A地用两根完全相同的导线向B地送电，若两地间某处的树倒了，压在导线上而发生故障．为了找出故障所在处，在A地给两根导线加上12 V的电压，此时在B地测得电压是10 V；在B地给两根导线加上12 V的电压，此时在A地测得电压是4 V，问：故障发生在何处？参考答案1．解析：选A.根据电阻定律：R ＝ρl S，可见当横截面积S 一定时，电阻R 与长度l 成正比，A 正确．2．答案：BCD3．解析：选C.设原来导线的横截面积为S ，由电阻定律得R ＝ρL /S ，金属导线截去L /n ，再拉长至L ，有：(n －1)V /n ＝LS 1，截前有：V ＝LS .所以S 1＝(n －1)S /n ，由电阻定律得R 1＝nR /(n －1)，故C 正确，A 、B 、D 错误．4．解析：选A.设沿AB 方向的横截面积为S 1，沿CD 方向的横截面积为S 2，则有S 1S 2＝12.AB 接入电路时电阻为R 1，CD 接入电路时电阻为R 2，则有R 1R 2＝ρl ab S 1ρl bc S 2＝41，电流之比I 1I 2＝R 2R 1＝14，I 2＝4I 1＝4I .5．解析：R ＝U I ＝610－6 Ω＝6×106 Ω 由题意知：l ＝d ＝10－2 m ，S ＝10－4 m 2由R ＝ρl S 得ρ＝RS l ＝6×106×10－410－2Ω·m ＝6×104 Ω·m.答案：6×104 Ω·m1．解析：选BD.R ＝U I 是电阻的定义式，R 与电压和电流无关，故A 错误；而R ＝ρl S是电阻的决定式，横截面积一定，电阻与导体的长度成正比，长度一定，电阻与导体的横截面积成反比，故B 正确；电阻率都与温度有关，金属的电阻率随温度的升高而增大，故C 错误；当温度升高时，半导体的电阻率变小，D 对．2．解析：选D.直径变为d 10，横截面积则变为原来的1100，长度变为原来的100倍，由R ＝ρl S得电阻变为原来的10000倍，故D 正确． 3．解析：选C.灯泡正常工作时的电阻为R ＝U 2P ＝(220)2100Ω＝484 Ω，当灯泡不工作时，其灯丝的电阻率因温度较低而明显小于正常工作时的值，故不工作时的灯丝电阻明显小于正常工作时的电阻，即小于484 Ω.4．解析：选CD.金属导体的电阻随温度的升高而增大，半导体材料的电阻随温度的升高而减小，故选项C 、D 正确．5．解析：选D.由焦耳定律公式Q ＝U 2Rt ，要使单位时间内的热量减少一半，则电阻丝阻值R 增大一倍．又由电阻定律公式R ＝ρl S可知，若剪去一半电阻丝，阻值将减小到原来的一半，A 项错；并联一根相同的电阻丝，电阻变为原来的一半，热量增加为原来的两倍，B 项错．若将电阻丝拉长一倍，面积将减小到原来一半，阻值将增大到原来的四倍，C 项错．串联一根相同的电阻丝后，总电阻增加到原来的两倍，总热量减少一半，D 项正确．6．解析：选D.由欧姆定律I ＝U R知，当所加电压U 相同时R 1∶R 2＝I 2∶I 1＝2∶3，根据d 1∶d 2＝2∶1知，截面积之比S 1∶S 2＝4∶1.由导体的电阻R ＝ρl S 得：ρ1ρ2＝R 1S 1l 2R 2S 2l 1＝23×41×25＝1615. 7．解析：选A.同种材料的导线体积之比等于质量之比V 1∶V 2＝2∶1，面积之比为S 1S 2＝⎝⎛⎭⎫V 1l 1⎝⎛⎭⎫V 2l 2＝21×21＝41，由R ＝ρl S 可得R 1R 2＝l 1l 2·S 2S 1＝12×14＝18，加上相同电压，由I ＝U R 可得I 1I 2＝R 2R 1＝81. 8．解析：选D.将甲图半球形导体材料看成两个14球的并联，则乙图中可以看成两个14球的串联，设每14球的电阻为R ，则甲图中电阻R 甲＝R 2，乙图中电阻R 乙＝2R ，故R 甲∶R 乙＝1∶4.9．解析：选B.甲、乙保险丝等长，由电阻定律R ＝ρl S 可知R ＝ρl π⎝⎛⎭⎫d 22，所以R 1∶R 2＝4∶1，把R 1、R 2并联接入电路，由分流关系知I 1I 2＝R 2R 1＝14，因熔断电流I 2＝6 A ，故I 1只能是1.5 A ，总电流I ＝I 1＋I 2＝7.5 A ．若I 1＝2 A ，则I 2＝8 A>6 A ，保险丝会熔断，故B 正确．10．解析：设水银柱在两种情况下的电阻分别为R 1、R 2，对应的长度、横截面积分别为l 1、l 2、S 1、S 2，由电阻定律得R 1＝ρl 1S 1，R 2＝ρl 2S 2. 在两种情况下水银的体积相同，所以有l 1S 1＝l 2S 2.又因为S 1＝πd 2，S 2＝π(2d )2，所以S 2＝4S 1，l 1＝4l 2，代入电阻计算式得R 1＝16R 2.由欧姆定律得U ＝R 1I 1＝R 2I 2.所以I 2＝16I 1＝1.6 A.答案：1.6 A11．解析：由欧姆定律可得R ＝UI，沿着L 的方向将膜层展开，如图所 示，则膜层等效为一电阻，其长为L ，横截面积为管的周长×厚度d .由电阻定律R ＝ρl S可得 R ＝ρL 2πD 2·d ＝ρL πDd ，则U I ＝ρL πDd ，解得ρ＝U πDd IL . 答案：U I U πDd IL12．解析：作出示意图，在两根导线间的树，相当于阻值为R 的电阻，设单位长度导线的电阻为r ，故障处离A 地的距离为 x km ，由电阻定律可得各段导线的电阻值(在图中标出)，当A 处加上12 V电压，B 处测得的是R 上两端的电压，有串联分压得1210＝2xr ＋R R①同理：124＝2(11－x )r ＋R R② 由①、②得：x ＝1 km 即故障发生在离A 处1 km 处． 答案：离A 处 1 km 处。

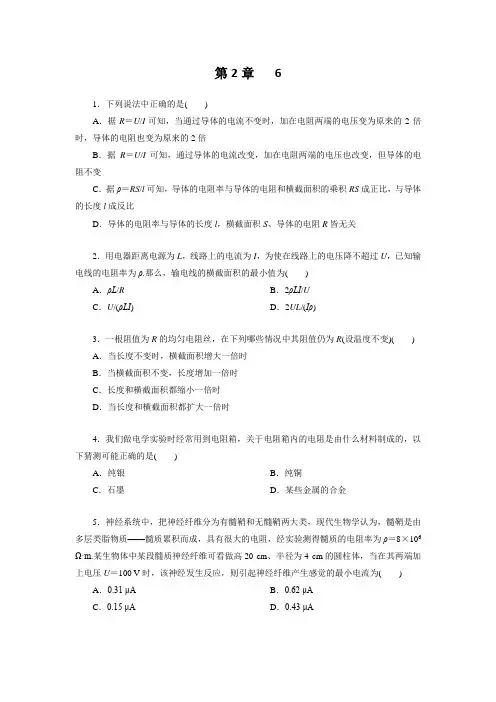

第2章 61．下列说法中正确的是()A．据R＝U/I可知，当通过导体的电流不变时，加在电阻两端的电压变为原来的2倍时，导体的电阻也变为原来的2倍B．据R＝U/I可知，通过导体的电流改变，加在电阻两端的电压也改变，但导体的电阻不变C．据ρ＝RS/l可知，导体的电阻率与导体的电阻和横截面积的乘积RS成正比，与导体的长度l成反比D．导体的电阻率与导体的长度l，横截面积S、导体的电阻R皆无关2．用电器距离电源为L，线路上的电流为I，为使在线路上的电压降不超过U，已知输电线的电阻率为ρ.那么，输电线的横截面积的最小值为()A．ρL/R B．2ρLI/UC．U/(ρLI) D．2UL/(Iρ)3．一根阻值为R的均匀电阻丝，在下列哪些情况中其阻值仍为R(设温度不变)() A．当长度不变时，横截面积增大一倍时B．当横截面积不变，长度增加一倍时C．长度和横截面积都缩小一倍时D．当长度和横截面积都扩大一倍时4．我们做电学实验时经常用到电阻箱，关于电阻箱内的电阻是由什么材料制成的，以下猜测可能正确的是()A．纯银B．纯铜C．石墨D．某些金属的合金5．神经系统中，把神经纤维分为有髓鞘和无髓鞘两大类，现代生物学认为，髓鞘是由多层类脂物质——髓质累积而成，具有很大的电阻，经实验测得髓质的电阻率为ρ＝8×106Ω·m.某生物体中某段髓质神经纤维可看做高20 cm、半径为4 cm的圆柱体，当在其两端加上电压U＝100 V时，该神经发生反应，则引起神经纤维产生感觉的最小电流为() A．0.31 μA B．0.62 μAC．0.15 μA D．0.43 μA6．一同学将变阻器与一只6 V,6～8 W的小灯泡L及开关S串联后接在6 V的电源E上，当S闭合时，发现灯泡发光．按右图所示的接法，当滑片P向下滑动时，灯泡将() A．变暗B．变亮C．亮度不变D．可能烧坏灯泡7．甲、乙两根保险丝均为同种材料制成，直径分别是d1＝0.5 mm和d2＝1 mm，熔断电流分别为2.0 A和6.0 A．把以上两根保险丝各取等长一段并联后再接入电路中，允许通过的最大电流是()A．6.0 A B．7.5 AC．10.0 A D．8.0 A8．如下图是横截面积、长度均相同的甲、乙两根电阻丝的I－R图象．现将甲、乙串联后接入电路中，则()A．甲电阻丝两端的电压比乙电阻丝两端的电压小B．甲电阻丝的电阻率比乙电阻丝的电阻率小C．在相同时间内，电流通过乙电阻丝产生的焦耳热少D．甲电阻丝消耗的电功率比乙电阻丝消耗的电功率小9．两个用同种材料制成的均匀导体A、B，其质量相同，当它们接入电压相同的电路时，其电流之比I A∶I B＝1∶4，则横截面积之比S A∶S B为()A．1∶2 B．2∶1C．1∶4 D．4∶110．(2011·西南师大附中高二检测)在“测定金属丝电阻率”的实验中需要测出其长度L、直径d和电阻R.(1)用螺旋测微器测金属丝直径时读数如下图甲，则金属丝的直径为________ mm.(2)若用图乙测金属丝的电阻，则测量结果将比真实值__________．(填“偏大”或“偏小”)(3)用电压表和电流表测金属丝的电压和电流时读数如下图所示，则电压表的读数为________ V，电流表的读数为________ A.11.两根材料相同的均匀导线x和y，x长为l，y长为2l，串联在电路中时，沿长度方向电势变化如右图所示，则x、y导线的横截面积之比为多大？12．某实验小组利用如图所示电路探究一种电阻丝的电阻率．均匀电阻丝(总阻值在4～5 Ω之间)固定在刻度尺上的两端接线柱a和b上，刻度尺的中间有一个可沿电阻丝滑动的触头c，c的上端为接线柱，触头c与电阻丝通常不接触，当用手按下时，才与电阻丝接触，且可在直尺上读出触点的位置．所用器材为：电压表(0～3 V，电阻约为3 kΩ)、电流表(0～0.6 A，电阻约为0.5 Ω)、电池组(电动势3 V，内阻很小)、保护电阻R0＝1 Ω、螺旋测微器、开关S和导线．实验的主要步骤如下：①用螺旋测微器测得电阻丝的直径为d＝2.000 mm；②正确连接电路，触头C移到右端，合上开关，读出电流表的示数I＝0.5 A；③通过改变滑动变阻器触头c的位置，分别测量出了多组a、c间电阻丝长度L及对应的电压U的数据，并据此在U－L坐标纸上描出了对应的点，如图所示．请你：(1)在U－L坐标纸上绘出U－L图线；(2)若测出U－L图线斜率为k，写出用d、I、k表示的该电阻丝的电阻率表达式ρ＝________；(3)代入有关数据求出该电阻丝的电阻率ρ＝________ Ω·m.。

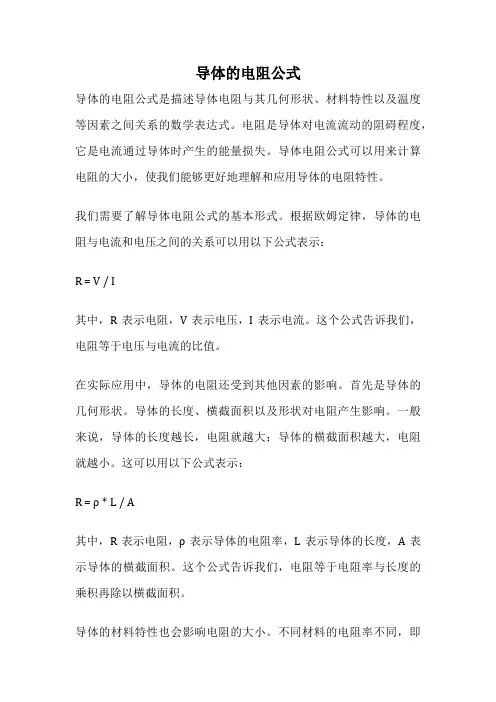

导体的电阻公式导体的电阻公式是描述导体电阻与其几何形状、材料特性以及温度等因素之间关系的数学表达式。

电阻是导体对电流流动的阻碍程度，它是电流通过导体时产生的能量损失。

导体电阻公式可以用来计算电阻的大小，使我们能够更好地理解和应用导体的电阻特性。

我们需要了解导体电阻公式的基本形式。

根据欧姆定律，导体的电阻与电流和电压之间的关系可以用以下公式表示：R = V / I其中，R表示电阻，V表示电压，I表示电流。

这个公式告诉我们，电阻等于电压与电流的比值。

在实际应用中，导体的电阻还受到其他因素的影响。

首先是导体的几何形状。

导体的长度、横截面积以及形状对电阻产生影响。

一般来说，导体的长度越长，电阻就越大；导体的横截面积越大，电阻就越小。

这可以用以下公式表示：R = ρ * L / A其中，R表示电阻，ρ表示导体的电阻率，L表示导体的长度，A表示导体的横截面积。

这个公式告诉我们，电阻等于电阻率与长度的乘积再除以横截面积。

导体的材料特性也会影响电阻的大小。

不同材料的电阻率不同，即单位长度和单位横截面积的导体所具有的电阻。

导体的电阻率可以用以下公式表示：ρ = R * A / L其中，ρ表示电阻率，R表示电阻，A表示导体的横截面积，L表示导体的长度。

这个公式告诉我们，电阻率等于电阻与导体长度与横截面积的比值。

导体的温度也会对电阻产生影响。

导体的电阻随温度的变化可以用以下公式表示：Rt = R0 * (1 + α * (T - T0))其中，Rt表示温度为T时的电阻，R0表示参考温度T0时的电阻，α表示导体的温度系数。

这个公式告诉我们，温度为T时的电阻等于参考温度T0时的电阻乘以1加上温度系数与温度差的乘积。

导体的电阻公式是描述导体电阻与其几何形状、材料特性以及温度等因素之间关系的数学表达式。

通过理解和应用电阻公式，我们可以更好地掌握导体电阻的特性，并在实际应用中灵活运用。

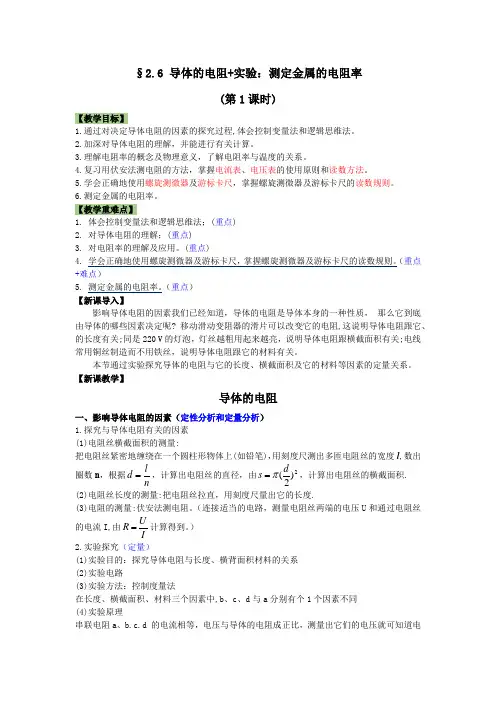

§2.6 导体的电阻+实验：测定金属的电阻率(第1课时)【教学目标】1.通过对决定导体电阻的因素的探究过程,体会控制变量法和逻辑思维法。

2.加深对导体电阻的理解，并能进行有关计算。

3.理解电阻率的概念及物理意义，了解电阻率与温度的关系。

4.复习用伏安法测电阻的方法，掌握电流表、电压表的使用原则和读数方法。

5.学会正确地使用螺旋测微器及游标卡尺，掌握螺旋测微器及游标卡尺的读数规则。

6.测定金属的电阻率。

【教学重难点】1. 体会控制变量法和逻辑思维法；(重点)2. 对导体电阻的理解；(重点)3. 对电阻率的理解及应用。

(重点)4. 学会正确地使用螺旋测微器及游标卡尺，掌握螺旋测微器及游标卡尺的读数规则。

（重点+难点）5. 测定金属的电阻率。

（重点） 【新课导入】影响导体电阻的因素我们已经知道，导体的电阻是导体本身的一种性质， 那么它到底由导体的哪些因素决定呢? 移动滑动变阻器的滑片可以改变它的电阻,这说明导体电阻跟它、的长度有关;同是220 V 的灯泡，灯丝越粗用起来越亮，说明导体电阻跟横截面积有关;电线常用铜丝制造而不用铁丝，说明导体电阻跟它的材料有关。

本节通过实验探究导体的电阻与它的长度、横截面积及它的材料等因素的定量关系。

【新课教学】导体的电阻一、影响导体电阻的因素（定性分析和定量分析） 1.探究与导体电阻有关的因素 (1)电阻丝横截面积的测量:把电阻丝紧密地缠绕在一个圆柱形物体上(如铅笔)，用刻度尺测出多匝电阻丝的宽度l ,数出圈数n ，根据n l d =，计算出电阻丝的直径，由2)2(d s π=，计算出电阻丝的横截面积. (2)电阻丝长度的测量:把电阻丝拉直，用刻度尺量出它的长度.(3)电阻的测量:伏安法测电阻。

（连接适当的电路，测量电阻丝两端的电压U 和通过电阻丝的电流I,由IUR =计算得到。

） 2.实验探究（定量）(1)实验目的：探究导体电阻与长度、横背面积材料的关系 (2)实验电路(3)实验方法：控制度量法在长度、横截面积、材料三个因素中,b 、c 、d 与a 分别有个1个因素不同 (4)实验原理串联电阻a 、b.c.d 的电流相等，电压与导体的电阻成正比，测量出它们的电压就可知道电阻之比，从而分析出影响导体电阻大小的有关因素 3.逻辑推理影响电阻的因素（定量） (1)导体电阻与长度的关系在横截面积、材料相同的条件下，导体的电阻与其长度成正比，关系式：2121l l R R = (2)导体电阻与横截面积的关系在长度、材料相同的条件下，导体的电阻与其横截面积成反比，关系式:1221S S R R = (3)导体电阻与材科的关系 在长度、横截面积相同的条件下，不同材料的导体的电阻不同，表明导体的电阻与才料有关。

用途用途：：本产品适用于交流额定电压450/750V 及以下的家用电器、小型电动工具、仪器仪表及动力照明等装置的连接。

工作温度工作温度：：电线长期允许工作温度：RV-105型不超过105o C; 其它型号不超过70o C。

型号及名称型号及名称：：RV 铜芯聚氯乙烯绝缘连接软电线RVB 铜芯聚氯乙烯绝缘平型连接软电线RVS 铜芯聚氯乙烯绝缘绞型连接软电线RVV 铜芯聚氯乙烯绝缘 聚氯乙烯护套圆型连接软电线RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平型连接软电线RV-105 铜芯耐热105o C 聚氯乙烯绝缘连接软电线规格及参考数据：RV 300/500V 电线参考数据 标称截面(mm 2)线芯结构 根数/直径 （mm) 最大外径（mm） 重量（kg/km) 20o C 时导体电阻 （Ω/km)不大于 0.316/0.15 2.3 6.4 69.2 0.423/0.15 2.5 8.1 48.2 0.516/0.2 2.6 9.1 39.0 0.7524/0.2 2.8 12.2 26.0 1.032/0.2 3.0 15.1 19.5RV 450/750V电线参考数据 标称截面芯(mm 2)线芯结构 根数/直径 （mm) 最大外径（mm） 重量 （kg/km) 20o C 时导体电阻 （Ω/km)不大于 1.530/0.25 3.5 21.4 13.3 2.549/0.25 4.2 24.5 7.98 456/0.30 4.8 51.8 4.95 684/0.30 6.4 74.1 3.30 1084/0.40 8.0 124 1.91RVB 300/300V电线参考数据 外径（mm) 标称截面 芯×(mm 2)线芯结构 芯×根数/直径（mm) 下限 上限 重量（kg/km) 20o C 时导体电阻 （Ω/km)不大于 2×0.32×16/0.15 1.8×3.6 2.3×4.3 12.5 69.2 2×0.42×23/0.15 1.9×3.9 2.5×4.6 15.5 48.2 2×0.52×28/0.15 2.4×4.8 3.0×5.8 22.3 39.0 2×0.752×42/0.15 2.6×5.2 3.2×6.2 28.9 26.0 2×1.02×32/0.20 2.8×5.6 3.4×6.6 34.7 19.5RVS 300/300V电线参考数据 外径（mm) 标称截面芯×(mm 2)线芯结构 芯×根数/直径（mm) 下限 上限 重量 （kg/km) 20o C 时导体电阻 （Ω/km)不大于 2×0.32×16/0.15 3.6 4.3 12.8 69.2 2×0.42×23/0.15 3.9 4.6 16.2 48.2 2×0.52×28/0.15 4.8 5.8 22.9 39.0 2×0.752×42/0.15 5.2 6.2 29.6 26.0 RVV 300/500V RVV 300/500V电线参考数据 外径（mm) 标称截面芯×(mm 2)线芯结构 芯×根数/直径（mm) 下限 上限 重量 （kg/km) 20o C 时导体电阻 （Ω/km)不大于 2×0.52×16/0.2 4.8 6.2 31.5 39 2×0.752×24/0.2 5.2 6.6 40.0 26 3×0.53×16/0.2 5.0 6.6 40.6 39 3×0.753×24/0.2 5.6 7.0 51.8 26RVV 300/500V电线参考数据外径（mm) 标称截面 芯×(mm 2) 线芯结构 芯×根数/直径（mm)下限 上限 重量 （kg/km) 20o C 时导体电阻 （Ω/km)不大于 2×0.75 2×24/0.26.07.6 50 26 2×1.0 2×32/0.26.47.8 57.8 19.5 2×1.5 2×30/0.25 7.28.8 74.7 13.32×2.52×49/0.25 8.8 11.0 120 7.98 3×0.753×24/0.2 6.4 8.0 63.1 26.0 3×1.03×32/0.2 6.8 8.4 74.0 19.5 3×1.53×30/0.25 7.8 9.6 102.0 13.3 3×2.53×49/0.25 9.6 11.5 162.0 7.98 4×0.754×24/0.2 7.0 8.6 78.5 26.0 4×1.04×32/0.2 7.6 9.2 97.2 19.5 4×1.54×30/0.25 8.8 11.0 133.0 13.3 4×2.54×49/0.25 10.5 12.5 204.0 7.98 5×0.755×24/0.2 7.8 9.4 96.9 26 5×1.05×32/0.2 8.2 11.0 115 19.5 5×1.55×30/0.25 9.8 12.0 158 13.3 5×2.55×49/0.25 11.5 14.0 249 7.98RVV 300/300V电线参考数据 外径（mm) 标称截面芯×(mm 2)线芯结构 芯×根数/直径 （mm) 下限 上限 重量 （kg/km) 20o C 时导体电阻 （Ω/km)不大于 2×0.52×16/0.2 3.0×4.8 3.8×6.0 27.7 39 2×0.752×24/0.2 3.2×5.2 3.9×6.434.5 26RVV 300/500V 电线参考数据 外径（mm) 标称截面芯×(mm 2)线芯结构 芯×根数/直径 （mm) 下限 上限 重量 （kg/km) 20o C 时导体电阻 （Ω/km)不大于 2×0.752×24/0.2 3.8×6.0 5.0×7.643.3 26 RV RV--105 450/750V电线参考数据 标称截面 (mm 2) 线芯结构根数/直径（mm)最大外径 （mm) 重量 （kg/km) 20o C 时导体电阻 （Ω/km)不大于 0.5 16/0.22.8 10.2 39.0 0.75 24/0.23.0 13.5 26.0 1.0 32/0.23.2 16.4 19.5 1.5 30/0.253.5 21.4 13.3 2.5 49/0.254.2 34.5 7.98456/0.30 4.8 51.8 4.95 684/0.30 6.4 74.1 3.30主要技术性能主要技术性能：： 电线额定电压（V）项目 试验条件单位 300/300 300/500 450/750成品绝缘线芯电压试验 试验电压按绝缘厚度0.6mm 及以下0.6mm 及以上电压施加时间不小于V V min 1500 2000 5 0 成品电线电压试验试验电压 电压施加时间不小于 V min 2000 5 2500 5成品绝缘线芯和成品电线，放在20±5o C 的室温水中至少1h 后，能经受下表规定的交流50HZ 浸水电压试验。

第二章恒定电流2.1电源和电流一、电源1.定义：能把电子从A搬运到B的装置2.作用：能使电路中维持持续的电流3.种类：干电池、蓄电池、发电机二、恒定电场1.定义：闭合回路中电源两极上带的电荷和导线和其他电学元件上堆积的电荷共同激发而形成的电场。

这种由稳定分布的电荷所产生的电场，称为恒定电场。

2.特点：1）基本性质与静电场相同，但不是静电场，是动态平衡。

2）电场线处处沿着导体的方向。

三、恒定电流1.定义：大小、方向都不随时间变化的电流。

2.定义式：q表示时间t内通过导体某横截面的电荷量单位：安培，简称安，符号A。

3.方向1）规定正电荷定向移动的方向为电流方向2）在电源外部电路，电流从正极流向负极3）在电源内部电路，电流从负极流向正极4.测量仪器：电流表5.电流分类1）交变电流：方向随时间作周期性变化的电流2）直流电流：方向不随时间变化的电流3）恒定电流：方向和大小都不随时间变化的电流4）脉动电流：强弱随时间变化的直流电流6.电流的微观式：n单位体积电荷数；s导体横截面积；l导体长度，e单位电荷量，v电荷定向移动速率7.电流的决定式（欧姆定律）四、补充：三个速度电荷定向移动：10-5m/s，极小，电流成因热运动：105~106m/s，电阻成因场传播：3×108m/s，即电流的传播速率注意：电荷定向移动速率不是电流的传播速率2.2电动势一、电源的作用1.电源能维持电路中稳定的电流，是因为它有能力把来到负极的正电荷经过电源内部不断地搬运到正极。

2.电源是通过非静电力做功把其他形式能转化为电势能的装置。

3.干电池1）非静电力：化学作用2）化学能→电势能4.发电机1）非静电力：电磁作用2）机械能→电势能二、电动势1.定义：非静电力把电荷从电源负极送到正极所做的功跟被移送的电荷量的比值叫做电源的电动势。

1）等于电源没有接入电路时两级间的电压2）等于短路时的路端电压3）等于电路内、外电压之和4）等于将单位正电荷从负极移送到正极时非静电力做的功2.公式：电源从负极到正极移送电荷q时非静电力所做的功为W单位：伏特（V）3.物理意义：表征电源把其他形式的能转化为电能的本领。
