最新导线截面积、导体电阻检测

电线的平方数对应的直径是测量该电线是否合格的检测之一，下面就来介绍下电线规格与直径对照表。

一、电线规格与直径对照表1、国标电线规格与直径对照表（BV硬线）2、电线规格与直径对照表（BVR软线）正规合格的产品铜芯的电线1平方毫米能承载6-8安培的电流，一般不要超过6安培就比较安全。

日常很多电源线是2.5mm2的线。

说得就是线的垂直横切面为2.5平方毫米。

一般能承受15安培，乘以电压220伏那就是能接3.3千瓦。

国标GB4706.1-1992/1998规定的电线负载电流值（部分）铜芯线截面积 直径 允许长期电流2.5 mm2 1.78mm 16A~25A4 mm2 2.2mm 25~32A6 mm2 2.78mm 32~40A铝芯线截面积 直径 允许长期电流2.5 mm2 1.78mm 13A~20A4 mm2 2.2mm 20~25A6 mm2 2.78mm 25~32A二、电线直径换算公式：注：以上导体直径指BV 塑铜线换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 =0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式：0.7854 × 电线半径（毫米）的平方 × 股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785 ×（0.2 × 0.2）× 48 = 1.5平方电缆直径和电缆流过电流计算以及对照表1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

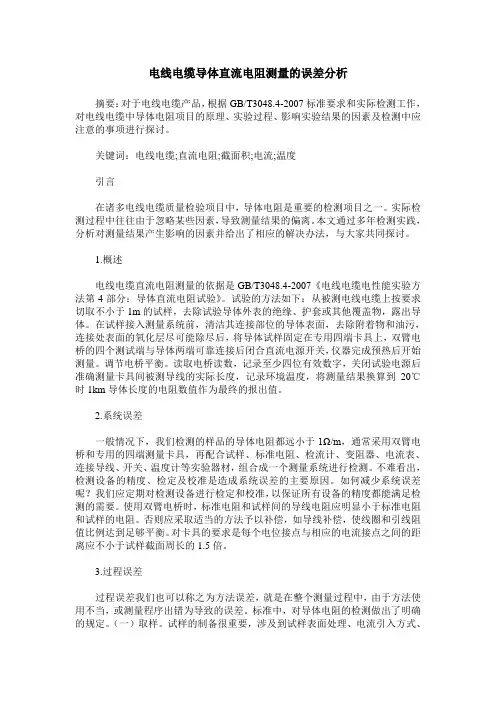

电线电缆导体直流电阻测量的误差分析摘要：对于电线电缆产品，根据GB/T3048.4-2007标准要求和实际检测工作，对电线电缆中导体电阻项目的原理、实验过程、影响实验结果的因素及检测中应注意的事项进行探讨。

关键词：电线电缆;直流电阻;截面积;电流;温度引言在诸多电线电缆质量检验项目中，导体电阻是重要的检测项目之一。

实际检测过程中往往由于忽略某些因素，导致测量结果的偏离。

本文通过多年检测实践，分析对测量结果产生影响的因素并给出了相应的解决办法，与大家共同探讨。

1.概述电线电缆直流电阻测量的依据是GB/T3048.4-2007《电线电缆电性能实验方法第4部分：导体直流电阻试验》。

试验的方法如下：从被测电线电缆上按要求切取不小于1m的试样，去除试验导体外表的绝缘、护套或其他覆盖物，露出导体。

在试样接入测量系统前，清洁其连接部位的导体表面，去除附着物和油污，连接处表面的氧化层尽可能除尽后，将导体试样固定在专用四端卡具上，双臂电桥的四个测试端与导体两端可靠连接后闭合直流电源开关，仪器完成预热后开始测量。

调节电桥平衡。

读取电桥读数，记录至少四位有效数字，关闭试验电源后准确测量卡具间被测导线的实际长度，记录环境温度，将测量结果换算到20℃时1km导体长度的电阻数值作为最终的报出值。

2.系统误差一般情况下，我们检测的样品的导体电阻都远小于1Ω/m，通常采用双臂电桥和专用的四端测量卡具，再配合试样、标准电阻、检流计、变阻器、电流表、连接导线、开关、温度计等实验器材，组合成一个测量系统进行检测。

不难看出，检测设备的精度、检定及校准是造成系统误差的主要原因。

如何减少系统误差呢？我们应定期对检测设备进行检定和校准，以保证所有设备的精度都能满足检测的需要。

使用双臂电桥时，标准电阻和试样间的导线电阻应明显小于标准电阻和试样的电阻。

否则应采取适当的方法予以补偿，如导线补偿，使线圈和引线阻值比例达到足够平衡。

对卡具的要求是每个电位接点与相应的电流接点之间的距离应不小于试样截面周长的1.5倍。

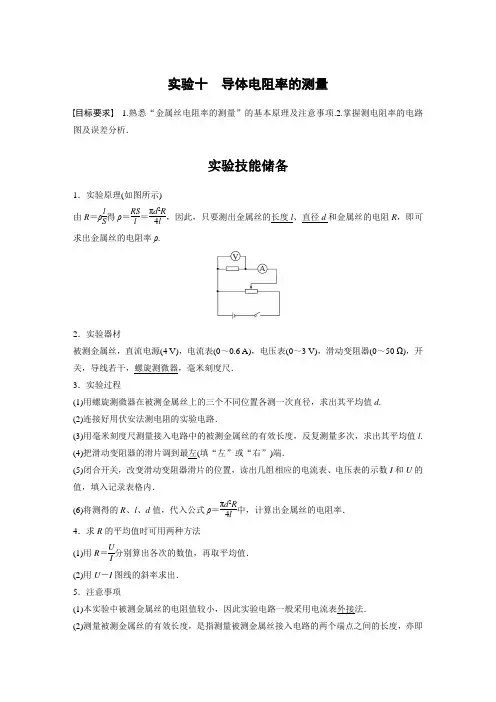

实验十 导体电阻率的测量目标要求 1.熟悉“金属丝电阻率的测量”的基本原理及注意事项.2.掌握测电阻率的电路图及误差分析．实验技能储备1．实验原理(如图所示)由R ＝ρl S 得ρ＝RS l ＝πd 2R4l ，因此，只要测出金属丝的长度l 、直径d 和金属丝的电阻R ，即可求出金属丝的电阻率ρ.2．实验器材被测金属丝，直流电源(4 V)，电流表(0～0.6 A)，电压表(0～3 V)，滑动变阻器(0～50 Ω)，开关，导线若干，螺旋测微器，毫米刻度尺． 3．实验过程(1)用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，求出其平均值d . (2)连接好用伏安法测电阻的实验电路．(3)用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量多次，求出其平均值l . (4)把滑动变阻器的滑片调到最左(填“左”或“右”)端．(5)闭合开关，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I 和U 的值，填入记录表格内．(6)将测得的R 、l 、d 值，代入公式ρ＝πd 2R4l 中，计算出金属丝的电阻率．4．求R 的平均值时可用两种方法(1)用R ＝UI 分别算出各次的数值，再取平均值．(2)用U －I 图线的斜率求出． 5．注意事项(1)本实验中被测金属丝的电阻值较小，因此实验电路一般采用电流表外接法．(2)测量被测金属丝的有效长度，是指测量被测金属丝接入电路的两个端点之间的长度，亦即电压表两端点间的被测金属丝长度，测量时应将金属丝拉直，反复测量多次，求其平均值．(3)测金属丝直径一定要选三个不同部位进行测量，求其平均值．(4)在用伏安法测电阻时，通过被测金属丝的电流不宜过大(电流表用0～0.6 A量程)，通电时间不宜过长，以免金属丝的温度明显升高，造成其电阻率在实验过程中逐渐增大．(5)若采用图像法求电阻阻值的平均值，在描点时，要尽量使各点间的距离拉大一些，连线要尽可能地通过较多的点，不在直线上的点均匀分布在直线的两侧，个别明显偏离较远的点应舍去．6．误差分析(1)金属丝直径、长度的测量、读数等人为因素带来误差．(2)测量电路中电流表及电压表对电阻测量的影响，因为电流表外接，所以R测<R真，由R＝ρlS，知ρ测<ρ真．(3)通电电流过大、时间过长，致使金属丝发热，电阻率随之变化带来误差．考点一教材原型实验例1在“金属丝电阻率的测量”实验中，所用测量仪器均已校准，待测金属丝接入电路部分的长度约为50 cm.(1)用螺旋测微器测量金属丝的直径，其中某一次测量结果如图甲所示，其读数应为__________ mm.(该值接近多次测量的平均值)(2)用伏安法测金属丝的电阻R x，实验所用器材为：电池组(电动势为3 V，内阻约为1 Ω)、电流表(内阻约为0.1 Ω)、电压表(内阻约为3 kΩ)、滑动变阻器R(0～20 Ω，额定电流为2 A)、开关、导线若干．某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：次数1234567U/V0.100.300.70 1.00 1.50 1.70 2.30I/A0.0200.0600.1600.2200.3400.4600.520由以上实验数据可知，他们测量R x是采用图中的________(选填“乙”或“丙”)图．(3)图丁是测量R x的实物图，图丁中已连接了部分导线．请根据(2)中所选的电路图，补充完整图中实物间的连线．(4)这个小组的同学在坐标纸上建立U－I坐标系，如图戊所示，图中已标出了与测量数据对应的4个坐标点．请在图中标出第2、4、6次测量数据的坐标点，并描绘出U－I图线．由图线得到金属丝的阻值R x＝________ Ω.(保留两位有效数字)(5)根据以上数据可以算出金属丝电阻率约为________(填选项前的字母)．A．1×10－2Ω·m B．1×10－3Ω·mC．1×10－6Ω·m D．1×10－8Ω·m(6)任何实验测量都存在误差，本实验所用测量仪器均已校准．下列关于误差的说法中正确的是________(填选项前的字母)．A．用螺旋测微器测量金属丝直径时，由于读数引起的误差属于系统误差B．由于电流表和电压表内阻引起的误差属于偶然误差C．若将电流表和电压表的内阻计算在内，可以消除由测量仪表引起的系统误差D．用U－I图像处理数据求金属丝电阻可以减小偶然误差答案(1)0.396(0.395、0.397、0.398均可)(2)乙(3)如图(a)所示(4)如图(b)所示 4.5(4.3、4.4、4.6、4.7均可)(5)C(6)CD例2某同学测量一段长度已知的电阻丝的电阻率．实验操作如下：(1)螺旋测微器如图所示．在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，先旋转________，当测微螺杆刚好接触电阻丝时，再旋动________(均选填“A”“B”或“C”)，直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏．(2)选择电阻丝的________(选填“同一”或“不同”)位置进行多次测量，取其平均值作为电阻丝的直径．(3)如图甲中R x为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入如图乙所示实物电路中的正确位置．(4)为测量R x，利用图甲所示的电路，调节滑动变阻器测得5组电压U1和电流I1的值，作出的U1－I1关系图像如图丙所示．接着，将电压表改接在a、b两端，测得5组电压U2和电流I2的值，数据见下表：U2/V0.50 1.02 1.54 2.05 2.55I2/mA20.040.060.080.0100.0请根据表中的数据，在图丙中作出U 2－I 2图像．(5)由此，可求得电阻丝的R x ＝________ Ω.根据电阻定律可得到电阻丝的电阻率． 答案 (1)B C (2)不同 (3)见解析图 (4)见解析图 (5)23.5(23.0～24.0都算对)解析 (1)A 起固定作用，便于读数；B 为粗调，调节B 使电阻丝与测微螺杆、测砧刚好接触；然后调节C ，C 起微调作用．(2)电阻丝的粗细不一定均匀，为保证测量结果准确，应在不同位置测直径，然后取平均值作为测量值．(3)滑动变阻器采用分压式接入电路，注意线不能交叉，如图所示．(4)将所给的5组数据标注在U －I 图像中，用过原点的直线把它们连在一起，让尽可能多的点在直线上，如图所示．(5)由题意知U 1I 1＝R x ＋R A ＋R 0，由U 1－I 1图线的斜率可得R x ＋R A ＋R 0＝49.0 Ω.U 2I 2＝R A ＋R 0，由作出的U 2－I 2图线的斜率可得R A ＋R 0＝25.5 Ω，故R x ＝23.5 Ω.考点二 探索创新实验例3 (2022·浙江1月选考·18)小明同学根据图(a)的电路连接器材来“探究导体电阻与其影响因素的定量关系”．实验时多次改变合金丝甲接入电路的长度l 、调节滑动变阻器的阻值，使电流表的读数I 达到某一相同值时记录电压表的示数U ，从而得到多个U I 的值，作出U I －l图像，如图(b)中图线a 所示．(1)在实验中使用的是____________(选填“0～20 Ω”或“0～200 Ω”)的滑动变阻器． (2)在某次测量时，电压表的指针位置如图(c)所示，量程为3 V ，则读数U ＝________ V. (3)已知合金丝甲的横截面积为7.0×10－8 m 2，则合金丝甲的电阻率为________ Ω·m (结果保留2位有效数字)．(4)图(b)中图线b 是另一根长度相同、材料相同的合金丝乙与合金丝甲并联后采用同样的方法获得的UI －l 图像，由图可知合金丝甲的横截面积________(选填“大于”、“等于”或“小于”)合金丝乙的横截面积．答案 (1)0～20 Ω (2)1.32(1.31～1.34均可) (3)9.9×10－7(9.6×10－7～1.0×10－6均可)(4)小于解析 (1)由实验原理可知R x ＝U I ，而由UI －l 图像可知待测电阻最大约为8 Ω，为了使电压表有明显的读数变化，则滑动变阻器的阻值不能太大，故选0～20 Ω比较合适；(2)电压表的量程为3 V ，其分度值为0.1 V ，估读到0.01 V ，则读数为1.32 V(1.31～1.34 V)； (3)根据欧姆定律与电阻定律有U I ＝R x ＝ρS ·l则U I －l 图像的斜率为k ＝ρS 可得合金丝甲的电阻率为ρ＝kS ＝7.4－4.00.44－0.20×7.0×10－8 Ω·m≈9.9×10－7 Ω·m (9.6×10－7～1.0×10－6 Ω·m )；(4)另一根长度相同、材料相同的合金丝乙与合金丝甲并联后，电阻率不变，而横截面积变为 S ′＝S ＋S 乙 由图(b)中图线b 可得S ′＝ρk b ＝9.9×10－72.2－1.40.42－0.20m 2＝27.2×10－8m 2解得S 乙＝S ′－S ＝20.7×10－8 m 2>S故合金丝甲的横截面积小于合金丝乙的横截面积．例4 某物理实验兴趣小组测定自制盐水的电阻率，在一无盖的长方体玻璃槽中装入一定量的盐水，玻璃槽内腔的长度为40.10 cm ，宽度为4.52 cm.(1)某次实验过程中，在槽中倒入适量的盐水，用多用电表的电阻挡粗测玻璃槽中盐水的电阻，选择开关置于“×100”挡，发现指针如图甲所示，为较准确地测得玻璃槽中盐水的电阻，该同学接着需要做的实验步骤是换选________________(选填“×10”或“×1 k ”)挡．(2)为了准确测量电阻，准备了以下实验器材： A ．电动势为3 V 的电源，内阻约为0.5 Ω； B ．最大阻值为5 Ω的滑动变阻器；C ．最大测量值为3 V 的电压表，内阻约为3 kΩ；D ．最大测量值为15 V 的电压表，内阻约为5 kΩ；E ．最大测量值为15 mA 的电流表，内阻约为1 Ω；F ．最大测量值为0.6 A 的电流表，内阻约为0.5 Ω.实验中要求尽量减小系统误差，应保证电表在测量时其最大读数超过量程的12，则电压表应选择________，电流表应选择________(均填器材前的选项字母)．请用笔画线代替导线，完成图乙中的连线．(3)准确连线后，测出玻璃槽中盐水的高度为H ，电压表示数为U ，电流表示数为I ，改变玻璃槽中的盐水高度，测出如下表所示的5组数据，分析数据后，试通过U I －1H 图线来求电阻率．图丙中已经描出了各点，请作出图线，求得盐水的电阻率为ρ＝________ Ω·m.(结果保留2位有效数字)次数 水面高H (cm)电压U (V) 电流I (mA)1 2.53 2.88 8.72 3.00 2.65 9.53 3.51 2.63 9.84 4.00 2.35 10.9 54.502.5213.1答案 (1)×10 (2)C E 如图所示(3)如图所示0.93(0.90～0.96均可)课时精练1．(2023·浙江温州市月考)小亮同学设计了如图甲所示的电路来测量某种电阻丝的电阻率．(1)闭合开关S 1、S 2，调节电阻箱，当电压表读数为2.00 V 时，电流表示数如图乙所示，I ＝________ A ，电阻丝电阻的测量值为________ Ω(保留三位有效数字)，此测量值________真实值(选填“大于”“等于”或“小于”)．(2)断开S 2，通过改变接线夹接触电阻丝的位置来调节接入电路中电阻丝的长度，并通过改变电阻箱的阻值，使电流表示数保持不变．记录接入电路中电阻丝的长度L 和对应电阻箱的阻值R ，作出“R －L ”图线，如图丙所示．电阻丝的电阻率记为ρ、直径记为d ，图线斜率的绝对值为k ，则电阻率的表达式ρ＝________.(3)小亮同学测出金属丝的直径d ＝0.35 mm ，由此可求得金属丝的电阻率为________ Ω·m (计算结果保留两位有效数字)． 答案 (1)0.31 6.45 大于 (2)k πd 24(3)9.6×10－7解析 (1)由题图甲可知，电流表的量程为0～0.6 A ，故读数为0.31 A ； 电阻丝的测量值R 0＝U I ＝2.000.31Ω≈6.45 Ω由题图甲所示电路图可知电流表采用内接法，由于电流表的分压作用，所以电压的测量值大于真实值，则电阻丝电阻的测量值大于真实值； (2)由电阻定律可知：R x ＝ρL S ＝ρLπ(d 2)2闭合S 1断开S 2，由闭合电路欧姆定律得E ＝I (r ＋R A ＋R ＋R x ) 整理得：R ＝－4ρL πd 2－r －R A ＋EIR －L 图线斜率的绝对值k ＝4ρπd 2， 解得电阻率ρ＝14k πd 2.(3)由题图丙知，R －L 图像的斜率的绝对值k ＝|ΔR ΔL |＝5.00.50 Ω/m ＝10 Ω/m电阻率ρ＝14k πd 2，代入数据解得ρ≈9.6×10－7 Ω·m.2．(2023·湖南省雅礼中学模拟)一根细长均匀、内芯为绝缘材料的金属管线样品，横截面外缘为正方形，如图甲所示．此金属管线样品长约30 cm 、电阻约10 Ω，已知这种金属的电阻率为ρ，因管芯绝缘材料截面形状不规则，无法直接测量其横截面积．请你设计一个测量管芯截面积S 的电学实验方案，现有如下器材可选： A ．毫米刻度尺 B ．螺旋测微器C ．电流表A 1(量程0～600 mA ，内阻约为1.0 Ω)D ．电流表A 2(量程0～3 A ，内阻约为0.1 Ω)E ．电压表V(量程0～3 V ，内阻约为6 kΩ)F ．滑动变阻器R 1(2 kΩ，允许通过的最大电流0.5 A)G ．滑动变阻器R 2(10 Ω，允许通过的最大电流2 A)H ．蓄电池E (电动势为6 V ，内阻约为0.05 Ω)I ．开关一个、带夹子的导线若干(1)上述器材中，应该选用的电流表是________，滑动变阻器是________(填写选项前字母代号)．(2)若某次用螺旋测微器测得样品截面外缘正方形边长如图乙所示，则其值为________ mm. (3)要求尽可能测出多组数据，你认为在图丙、丁、戊、己中选择的电路图是________．(4)若样品截面外缘正方形边长为a 、样品长为L 、电流表示数为I 、电压表示数为U ，则计算内芯截面积的表达式为S ＝________. 答案 (1)C G (2)0.730 (3)丙 (4)a 2－ρILU解析 (1)由题意可知，电源电动势为6 V ，电压表量程0～3 V ，而由于待测电阻约为10 Ω，则电流最大为I ＝UR ＝0.3 A ，故不能选用量程为0～3 A 的电流表，故电流表选A 1，即C ；滑动变阻器总阻值太大不方便调节，故滑动变阻器应选用最大阻值较小的R 2，即G.(2)由题图乙所示螺旋测微器可知，固定刻度读数为0.5 mm ，可动刻度读数为23.0×0.01 mm ＝0.230 mm ，螺旋测微器的读数为0.5 mm ＋0.230 mm ＝0.730 mm.(3)由于电压表内阻远大于金属管线的电阻，电流表应采用外接法；为测多组实验数据，滑动变阻器应采用分压式接法，故选择电路图丙．(4)根据欧姆定律有R ＝U I ，根据电阻定律有R ＝ρL S 0，故截面积为S 0＝ρILU ，故金属管线内芯截面积的表达式为S ＝a 2－ρILU.3．(2023·江苏南通市模拟)小明通过实验测量一种合金的电阻率．(1)如图甲所示，用螺旋测微器测量合金丝的直径时，从调节到读数的过程中，螺旋测微器上三个部件A、B、C使用的先后顺序应该为________(填字母)；测得该合金丝的直径为d＝________ mm；(2)请根据表格中数据，在图乙中用笔画线代替导线把电路连接补充完整；(3)小明在实验室找了两节干电池进行实验，正确连接电路后，发现调节滑动变阻器，电压表和电流表的示数变化范围非常小，原因是______________________________；(4)正确连接电路后，小明利用刻度尺测出合金丝接入电路的长度L＝59.99 cm，闭合开关，调节滑动变阻器，读出多组电压表和电流表的示数，在方格纸上作出U－I图像如图丙，发现图像是一条倾斜直线，计算该合金丝电阻R＝________ Ω，该合金丝电阻率ρ＝________ Ω·m(π取3，结果均保留2位有效数字)．1234567电流I/A00.080.110.150.190.270.38电压U/V00.190.290.440.600.80 1.15答案(1)CBAC或BAC0.400(2)见解析图(3)电源内阻太大(4)3.0 6.0×10－7解析(1)用螺旋测微器测合金丝直径时，先打开固定螺钉C，把待测合金丝放在测微螺杆与测砧之间，然后调节粗调旋钮B，当合金丝与测微螺杆、测砧接触时停止调节粗调旋钮，然后调节微调旋钮A；为防止读数时测微螺杆发生转动，读数前应先旋紧固定螺钉C，然后再读数，使用的先后顺序为CBAC；或者没有第一步，即先打开固定螺钉C，而是直接进行第二步，即把待测合金丝放在测微螺杆与测砧之间，然后调节粗调旋钮B，其他两步一样，故使用的先后顺序为BAC；由题图乙所示螺旋测微器可知，其分度值为0.01 mm，测得该合金丝的直径为d＝0 mm＋40.0×0.01 mm＝0.400 mm；(2)由表中数据，可知电压、电流都要从零开始变化，故滑动变阻器采用分压式接法，且合金丝电阻较小，故电流表采用外接法，则完整的实物图如图所示；(3) 根据闭合电路欧姆定律有I ＝ER 外＋r，调节滑动变阻器，改变R外，电压表和电流表的示数变化范围非常小，说明外电阻的影响较小，所以产生的原因是电源内阻太大；(4)根据U －I 图像的斜率表示电阻，则有R ＝ΔU ΔI ＝3.0 Ω，根据电阻定律有R ＝ρL S ，又S ＝14πd 2，联立解得ρ＝R πd 24L，代入数据解得ρ＝6.0×10－7 Ω·m.4．(2023·湖南长沙市长郡中学高三模拟)为测量甲、乙金属丝的电阻率，小明同学设计了如图(a)、(b)所示的两种实验方案，已知电源的电动势E 和内阻r 在实验过程中保持不变．(1)小明先进行了如图(a)方案的测量；①他首先利用游标卡尺和螺旋测微器分别测出甲、乙两根不同金属丝的直径，示数分别如图(c)、图(d)所示．则两根金属丝直径的测量值分别为：d 甲＝________ mm 、d 乙＝________ mm ；②实验过程中，小明先将甲金属丝接入电路，并用米尺测出甲金属丝接入电路中的长度l ＝50.00 cm.闭合开关后移动滑动变阻器的滑片分别处于不同的位置，并依次记录了两电表的测量数据如下表所示，其中5组数据的对应点他已经标在如图(e)所示的坐标纸上，请你标出余下一组数据的对应点，并在图(e)中画出U －I 图线；实验次数 1 2 3 4 5 6 U /V 0.90 1.20 1.50 1.80 2.10 2.40 I /A0.180.240.300.370.430.49③该方案测得的甲金属丝的电阻率ρ＝____ Ω·m (π取3.14，计算结果保留两位有效数字)； (2)小明又用如图(b)方案测量乙金属丝的电阻率，实验中他可以通过改变接线夹(即图(b)中滑动变阻器符号上的箭头接触金属丝的位置)，以控制接入电路中金属丝的长度； ①实验操作步骤：a ．正确连接电路，设定电阻箱的阻值，闭合开关b ．读出电流表的示数，记录接线夹的位置c ．断开开关，测出接入电路的金属丝的长度d ．闭合开关，重复b 、c 的操作②根据测得电流与金属丝接入长度关系的数据，绘出如图(f)所示的关系图线，由图可以算出图线的斜率为k ，已测得乙金属丝的直径为d 乙，已知电源的电动势为E 、内阻为r .则乙金属丝的电阻率为________；(写出电阻率的计算式)(3)电表的内阻可能使实验产生系统误差，图(b)方案电阻率测量值________(选填“大于”“小于”或“等于”)真实值．答案 (1)①1.75 0.548 ②见解析图 ③2.3×10－5(2)②πEd 乙2k4(3)等于解析 (1)①两根金属丝直径的测量值分别为 d 甲＝1 mm ＋0.05 mm ×15＝1.75 mm d 乙＝0.5 mm ＋0.01 mm ×4.8＝0.548 mm ②描点并作出U －I 图像如图③由图像可知 R x ＝U I ＝2.90.6 Ω≈4.8 Ω根据R x ＝ρl S ＝4ρlπd 甲2解得ρ＝πd 甲2R x 4l ＝3.14×(1.75×10－3)2×4.84×0.5 Ω·m ≈2.3×10－5 Ω·m(2)②由闭合电路欧姆定律 E ＝I (ρL S ＋r ＋R )＝I (ρ4Lπd 乙2＋r ＋R )即1I ＝4ρπd 乙2E L ＋R ＋r E 则4ρπd 乙2E＝k ，得ρ＝πEd 乙2k 4 (3)题图(b)中考虑电流表内阻，则1I ＝4ρπd 乙2E L ＋r ＋R ＋R A E ，不影响图像的斜率，则电阻率的测量值等于真实值．。

电线电缆导体截面积电线电缆是现代电力传输和通信的重要设备，而导体截面积是电线电缆设计与制造中的一个重要参数。

导体截面积直接影响着电线电缆的导电能力、电阻、电流承载能力等性能指标。

导体截面积是指导体横截面积的大小，通常用平方毫米（mm²）来表示。

在电线电缆中，导体截面积越大，其导电能力就越强，电流承载能力也就越大。

因此，在设计和选购电线电缆时，要根据具体的使用需求选择合适的导体截面积，以确保电线电缆能够正常工作。

导体截面积的大小与电线电缆所传输的电流有直接关系。

根据欧姆定律，电流的大小与导线的电阻成反比，与导体截面积成正比。

当电流通过导线时，由于导线的电阻会消耗一部分电能，导致导线发热。

如果导线的截面积过小，电阻就会增大，导线发热加剧，可能会导致电线过热、短路、甚至引发火灾等危险。

因此，在设计电线电缆时，需要根据所需传输的电流来选择合适的导体截面积，以确保电线电缆能够正常运行而不发生安全事故。

导体截面积还与电线电缆的电阻有关。

电阻是电线电缆导体对电流流动的阻碍程度，与导体的长度和截面积成正比。

导体截面积越大，电阻越小，电流传输效率就越高。

对于长距离输电或传输大功率的电线电缆来说，低电阻是至关重要的，可以减少能量损耗，提高电能传输效率。

在电线电缆制造中，常用的导体材料有铜和铝。

铜导体具有良好的导电性和导热性，常用于高要求的电力传输和通信领域。

而铝导体相对于铜导体来说，价格较低，但导电能力稍逊一筹，常用于一些低压、中低功率的电线电缆中。

电线电缆导体截面积是电线电缆设计与制造中的一个重要参数。

导体截面积的大小直接影响着电线电缆的导电能力、电阻、电流承载能力等性能指标。

在设计和选购电线电缆时，需要根据具体的使用需求选择合适的导体截面积，以确保电线电缆能够正常工作，并具备良好的电阻和电流承载能力。

铜和铝是常用的导体材料，根据实际需求选择合适的导体材料和截面积，可以有效提高电线电缆的传输效率和安全性。

国标线的截面积标准电阻国标线截面积标准是指线缆或导线所具备的横截面积，是衡量电线电缆导电能力的重要参数之一。

国标线的截面积标准通常由各国电线电缆行业的标准机构或组织制定，并规定了不同用途的电线电缆所应具备的最小截面积要求。

以下是关于国标线截面积标准的详细介绍。

一、国标线截面积标准的背景与定义截面积是指电线电缆横截面的实际面积，通常使用平方毫米（mm²）作为单位。

国标线截面积标准的制定是为了确保电线电缆在特定用途下的电流传输能力和安全性。

标准的制定参考了电气工程的基本原理与经验，以充分满足现代电气设备和系统对电线电缆的要求。

二、国标线截面积标准的分类与应用根据用途和具体要求的不同，国标线截面积标准可以分为多个级别和类别。

常见的分类有：低压电线、低压电缆、中压电缆和高压电缆。

这些分类根据额定电压、额定电流和环境条件等因素确定。

1. 低压电线：低压电线主要用于室内电器设备和照明系统的供电，一般额定电压不超过600V。

根据具体应用场景的要求，低压电线的截面积标准可以分为多个级别，如0.5mm²、0.75mm²、1.0mm²、1.5mm²等。

2. 低压电缆：低压电缆通常用于建筑物内部的电力输送和配电系统，额定电压也不超过600V。

低压电缆的截面积需要根据具体的电流负荷和输送距离等因素来确定，常见的截面积有1.5mm²、2.5mm²、4mm²、6mm²等。

3. 中压电缆：中压电缆一般用于工业生产和城市电网的输电系统，额定电压一般在1kV-35kV之间。

中压电缆的截面积标准由电气设计和工程师根据具体的负载需求和输电距离来确定，常见的截面积有16mm²、25mm²、35mm²等。

4. 高压电缆：高压电缆主要应用于电力输送和配电系统中的大电流和长距离输电场景，额定电压超过35kV。

高压电缆的截面积标准根据具体的输电要求和系统设计来确定，常见的截面积有50mm²、70mm²、95mm²等。

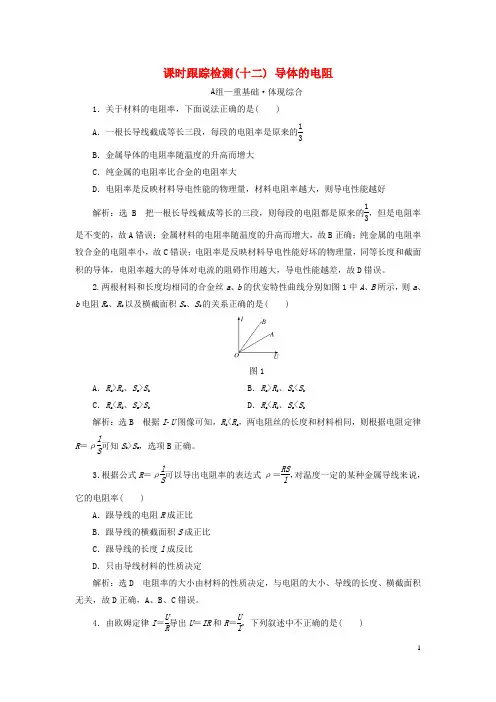

课时跟踪检测(十二) 导体的电阻A 组—重基础·体现综合1．关于材料的电阻率，下面说法正确的是( ) A ．一根长导线截成等长三段，每段的电阻率是原来的13B ．金属导体的电阻率随温度的升高而增大C ．纯金属的电阻率比合金的电阻率大D ．电阻率是反映材料导电性能的物理量，材料电阻率越大，则导电性能越好 解析：选B 把一根长导线截成等长的三段，则每段的电阻都是原来的13，但是电阻率是不变的，故A 错误；金属材料的电阻率随温度的升高而增大，故B 正确；纯金属的电阻率较合金的电阻率小，故C 错误；电阻率是反映材料导电性能好坏的物理量，同等长度和截面积的导体，电阻率越大的导体对电流的阻碍作用越大，导电性能越差，故D 错误。

2.两根材料和长度均相同的合金丝a 、b 的伏安特性曲线分别如图1中A 、B 所示，则a 、b 电阻R a 、R b 以及横截面积S a 、S b 的关系正确的是( )图1A ．R a >R b 、S a >S bB ．R a >R b 、S a <S bC ．R a <R b 、S a >S bD ．R a <R b 、S a <S b解析：选B 根据I ­U 图像可知，R b <R a ，两电阻丝的长度和材料相同，则根据电阻定律R ＝ρlS可知S b >S a ，选项B 正确。

3．根据公式R ＝ρlS 可以导出电阻率的表达式ρ＝RS l，对温度一定的某种金属导线来说，它的电阻率( )A ．跟导线的电阻R 成正比B ．跟导线的横截面积S 成正比C ．跟导线的长度l 成反比D ．只由导线材料的性质决定解析：选D 电阻率的大小由材料的性质决定，与电阻的大小、导线的长度、横截面积无关，故D 正确，A 、B 、C 错误。

4．由欧姆定律I ＝U R 导出U ＝IR 和R ＝U I，下列叙述中不正确的是( )A ．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B ．导体的电阻由导体本身的性质决定，跟导体两端的电压及流过导体的电流的大小无关C ．对确定的导体，其两端电压和流过它的电流的比值就是它的电阻值D ．一定的电流流过导体，电阻越大，其电压越大解析：选A 导体的电阻由导体本身的性质决定，导体电阻由长度、横截面积和材料决定，跟导体两端的电压及流过导体的电流的大小无关，故A 错误，B 正确；由R ＝U I可知，对某一导体来说，其两端电压和流过它的电流的比值就是它的电阻值，故C 正确；根据U ＝IR 可知，一定的电流流过导体，电阻越大，其电压越大，故D 正确。

导线截面积、导体电阻检测一．目的检测建筑外窗保温性能，指导检测人员按规程正确操作，确保检测结果科学、准确。

二．检测参数及执行标准导线截面积、导体电阻执行标准GB50411-2007《建筑节能工程施工质量验收规范》GB/T3048.4-2007《电线电缆电性能试验方法第4部分：导体直流电阻试验》三．适用范围适用于建筑低压配电系统的电缆、电线。

四．职责检测员必须执行国家标准，按照作业指导书操作，边做试验，边做好记录，编制检测报告，并对数据负责。

五．样本大小及抽样方法同厂家各种规格总数的10%，且不少于2个规格；每个规格送样三根,每根不少于1.2米。

六．仪器设备直流电阻测试仪：型号：SB2230。

七．环境条件试验在温度20℃±1℃，相对湿度小于85%的条件下进行。

试验前将全部试样在该环境下放置一天以上。

17.89.1—1导线截面积、导体电阻检测17.89.1—2八．试验步骤及数据处理1、从被试电线电缆上切取长度不小于1.2米的试样，安装在电桥架上并拉直。

2、按仪器说明书连接好电路，接通电源预热60min 即可进行测量，直接读数x R 单位为Ω。

3、结果按下式计算： 20R =t x K R L1000式中：20R --20℃时每公里长度电阻值，单位为Ω/km ；x R --t ℃时L 长电缆的实测电阻值，单位为Ω；t K --测量环境温度为t ℃时的电阻温度校正系数；L --试样的长度为1m 。

在t ℃时测量导体电阻校正到20℃时的温度校正系数t K4、导线截面积测定 现按测量直径的方法进行 如有2009新标准则按新标准做。

九．检验结果的判定低压配电系统选择的电缆、电线截面不得低于设计值，截面和每芯导导线截面积、导体电阻检测体电阻值应符合下表的规定。

不同标称截面的电缆、电线每芯导体最大电阻值十．记录格式记录用《建设工程质量检测数据信息技术标准》表C6.18.17《导线截面积、导体电阻检测记录》，报告用《建设工程质量检测数据信息技术标准》表B6.18.17《导线截面积、导体电阻检测报告》。

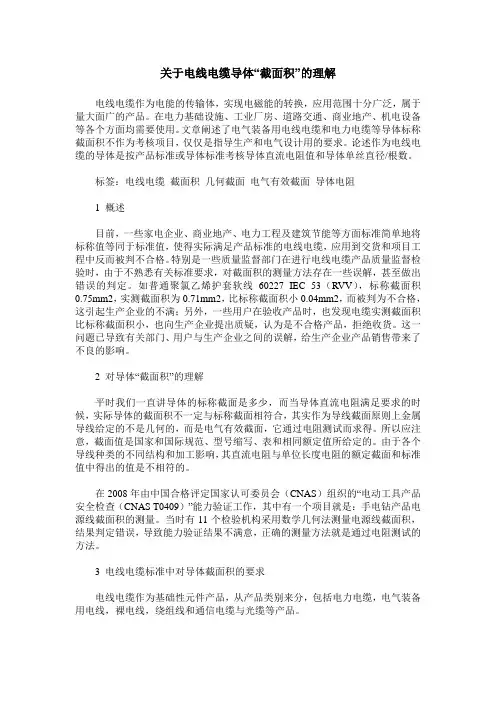

关于电线电缆导体“截面积”的理解电线电缆作为电能的传输体，实现电磁能的转换，应用范围十分广泛，属于量大面广的产品。

在电力基础设施、工业厂房、道路交通、商业地产、机电设备等各个方面均需要使用。

文章阐述了电气装备用电线电缆和电力电缆等导体标称截面积不作为考核项目，仅仅是指导生产和电气设计用的要求。

论述作为电线电缆的导体是按产品标准或导体标准考核导体直流电阻值和导体单丝直径/根数。

标签：电线电缆截面积几何截面电气有效截面导体电阻1 概述目前，一些家电企业、商业地产、电力工程及建筑节能等方面标准简单地将标称值等同于标准值，使得实际满足产品标准的电线电缆，应用到交货和项目工程中反而被判不合格。

特别是一些质量监督部门在进行电线电缆产品质量监督检验时，由于不熟悉有关标准要求，对截面积的测量方法存在一些误解，甚至做出错误的判定。

如普通聚氯乙烯护套软线60227 IEC 53（RVV），标称截面积0.75mm2，实测截面积为0.71mm2，比标称截面积小0.04mm2，而被判为不合格，这引起生产企业的不满；另外，一些用户在验收产品时，也发现电缆实测截面积比标称截面积小，也向生产企业提出质疑，认为是不合格产品，拒绝收货。

这一问题已导致有关部门、用户与生产企业之间的误解，给生产企业产品销售带来了不良的影响。

2 对导体“截面积”的理解平时我们一直讲导体的标称截面是多少，而当导体直流电阻满足要求的时候，实际导体的截面积不一定与标称截面相符合，其实作为导线截面原则上金属导线给定的不是几何的，而是电气有效截面，它通过电阻测试而求得。

所以应注意，截面值是国家和国际规范、型号缩写、表和相同额定值所给定的。

由于各个导线种类的不同结构和加工影响，其直流电阻与单位长度电阻的额定截面和标准值中得出的值是不相符的。

在2008年由中国合格评定国家认可委员会（CNAS）组织的“电动工具产品安全检查（CNAS T0409）”能力验证工作，其中有一个项目就是：手电钻产品电源线截面积的测量。

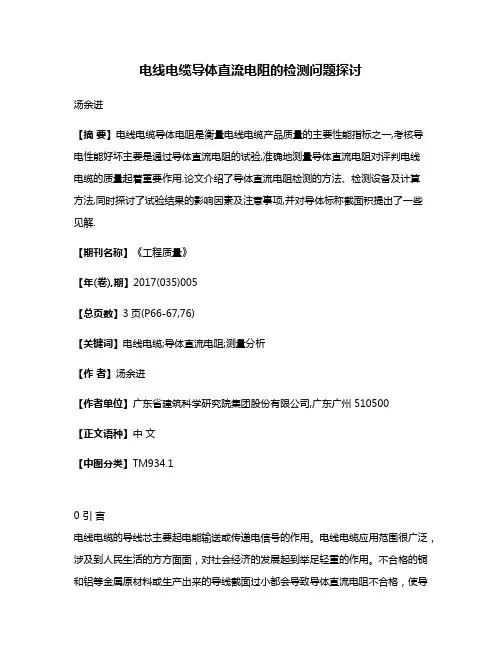

电线电缆导体直流电阻的检测问题探讨汤余进【摘要】电线电缆导体电阻是衡量电线电缆产品质量的主要性能指标之一,考核导电性能好坏主要是通过导体直流电阻的试验,准确地测量导体直流电阻对评判电线电缆的质量起着重要作用.论文介绍了导体直流电阻检测的方法、检测设备及计算方法,同时探讨了试验结果的影响因素及注意事项,并对导体标称截面积提出了一些见解.【期刊名称】《工程质量》【年(卷),期】2017(035)005【总页数】3页(P66-67,76)【关键词】电线电缆;导体直流电阻;测量分析【作者】汤余进【作者单位】广东省建筑科学研究院集团股份有限公司,广东广州 510500【正文语种】中文【中图分类】TM934.10 引言电线电缆的导线芯主要起电能输送或传递电信号的作用。

电线电缆应用范围很广泛，涉及到人民生活的方方面面，对社会经济的发展起到举足轻重的作用。

不合格的铜和铝等金属原材料或生产出来的导线截面过小都会导致导体直流电阻不合格，使导体本身载流量下降，如果导体长时间处于负荷或满载状态下，将会产生大量热量，不仅影响电线电缆的使用寿命，并且有可能引发火灾，严重威胁人民生命财产安全。

科学合理地对工程建设中使用的电线电缆进行检测，尽可能减小测量时的误差，对导体质量准确判定，有利于保障工程质量。

本文探讨了电线电缆的导体电阻检测误差产生的原因及应对措施，并对标称截面积的测量方法提出见解。

1 导体电阻检测误差产生的原因及措施1.1 试验方法GB/T 3048.4－2007《电线电缆电性能试验方法第 4 部分导体直流电阻试验》[1](以下简称《标准》)，规定了测试导体直流电阻时的试样制备、试验设备、试验环境、试验程序、试验结果的计算等。

电线电缆在测试前，应先在规定环境(例行试验为20±15℃)试验场地放置足够长的时间，以确保测试时环境温度与导体温度达到平衡状态。

导体直流电阻的检查应在长度至少为 1 m 的电缆试样上对每根导体进行测量，同时测定试样的长度。

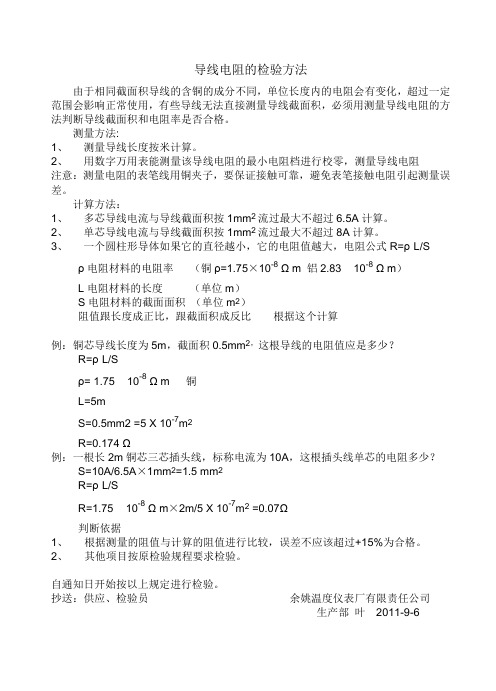

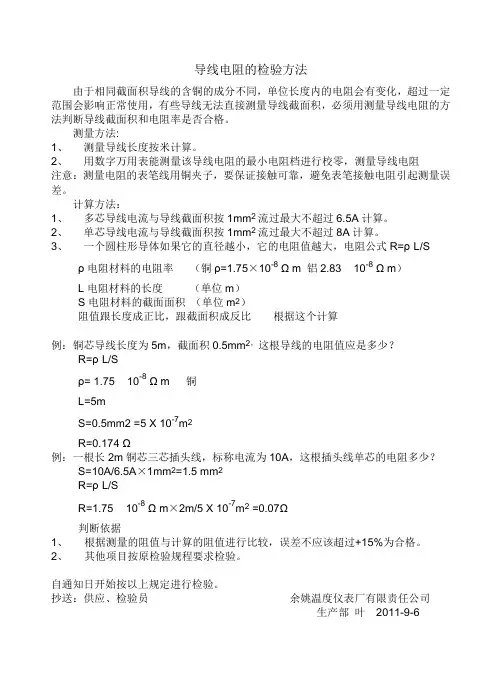

导线电阻的检验方法由于相同截面积导线的含铜的成分不同，单位长度内的电阻会有变化，超过一定范围会影响正常使用，有些导线无法直接测量导线截面积，必须用测量导线电阻的方法判断导线截面积和电阻率是否合格。

测量方法:1、测量导线长度按米计算。

2、用数字万用表能测量该导线电阻的最小电阻档进行校零，测量导线电阻注意：测量电阻的表笔线用铜夹子，要保证接触可靠，避免表笔接触电阻引起测量误差。

计算方法：1、多芯导线电流与导线截面积按1mm2流过最大不超过6.5A计算。

2、单芯导线电流与导线截面积按1mm2流过最大不超过8A计算。

3、一个圆柱形导体如果它的直径越小，它的电阻值越大，电阻公式R=ρ·L/Sρ电阻材料的电阻率（铜ρ=1.75×10-8Ω m铝2.83 × 10-8Ω m）L电阻材料的长度（单位m）S电阻材料的截面面积（单位m2）阻值跟长度成正比，跟截面积成反比根据这个计算例：铜芯导线长度为5m，截面积0.5mm2，这根导线的电阻值应是多少？R=ρ·L/Sρ= 1.75 × 10-8Ω m 铜L=5mS=0.5mm2 =5 X 10-7m2R=0.174 Ω例：一根长2m铜芯三芯插头线，标称电流为10A，这根插头线单芯的电阻多少？S=10A/6.5A×1mm2=1.5 mm2R=ρ·L/SR=1.75 × 10-8Ω m×2m/5 X 10-7m2 =0.07Ω判断依据1、根据测量的阻值与计算的阻值进行比较，误差不应该超过+15%为合格。

2、其他项目按原检验规程要求检验。

自通知日开始按以上规定进行检验。

抄送：供应、检验员余姚温度仪表厂有限责任公司生产部叶2011-9-6。

影响导体电阻大小的因素实验报告单【实验名称】影响导体电阻大小的因素实验报告【实验目的】通过测量和分析不同因素对导体电阻大小的影响，加深对导体电阻的认识，并探讨导体电阻与这些因素的关系。

【实验仪器】导线、电源、电压表、电流表、滑动变阻器、电阻箱【实验原理】导体电阻的大小与导体的材料、长度、截面积以及温度等因素有关。

电阻R可用公式R=ρL/A来计算，其中ρ为电阻率，L为导体长度，A为导体截面积。

电阻率又与导体材料有关，不同材料的电阻率不同。

【实验步骤】1.测量导体长度对电阻的影响：a. 准备同一种导体材料的两条导线，长度分别为10cm和20cm；b.将两条导线分别连接到电源、电压表和电流表，并将电源输出电压设为恒定值；c.测量两条导线的电压和电流，并计算出其电阻值；d.记录实验数据并分析。

2.测量导体截面积对电阻的影响：a. 准备两根长度相同的导线，材料相同，截面积分别为1mm²和2mm²；b.连接导线至电源、电压表和电流表；c.测量两根导线的电压和电流，并计算出其电阻值；d.记录实验数据并分析。

3.测量导体材料对电阻的影响：a.准备两根长度和截面积相同的导线，分别由铜和铁制成；b.连接导线至电源、电压表和电流表；c.测量两根导线的电压和电流，并计算出其电阻值；d.记录实验数据并分析。

4.测量导体温度对电阻的影响：a.准备两根长度和截面积相同的导线，热源可以加热其中一根导线；b.连接导线至电源、电压表和电流表；c.加热导线，测量两根导线的电压和电流，并计算出其电阻值；d.记录实验数据并分析。

【实验数据记录及分析】导体长度对电阻的影响：导线1长度为10cm，电压为2V，电流为0.5A，计算得电阻为4Ω；导线2长度为20cm，电压为2V，电流为0.5A，计算得电阻为8Ω；可以得出结论，导线长度越长，电阻越大。

导体截面积对电阻的影响：导线1截面积为1mm²，电压为2V，电流为0.5A，计算得电阻为4Ω；导线2截面积为2mm²，电压为2V，电流为0.5A，计算得电阻为2Ω；可以得出结论，导线截面积越大，电阻越小。

导线及导线测量方法
导线是一种用于传输电能或信号的金属线，常见的材料有铜、铝等。

导线一般由绝缘材料（例如聚氯乙烯）包覆，以防止电流泄露或短路。

导线的测量方法可以依据其电阻、长度和截面积等参数。

以下是一些常见的导线测量方法：
1. 电阻测量：使用万用表或电阻计测量导线的电阻值。

通常电阻值越小，导线的导电性越好。

这种方法可以检测导线的质量和完整性。

2. 长度测量：测量导线的长度可以直接使用尺子或测量仪器进行测量。

这对于需要购买特定长度的导线或规划电气布线很有用。

3. 截面积测量：测量导线的截面积可以使用导线直径计或卡尺。

通过测量导线的直径，然后利用圆柱体截面积的公式（πR²）计算出截面积的大小。

4. 绝缘测量：测量导线的绝缘电阻可以使用绝缘电阻测量仪进行测量。

这种方法可用于检测导线绝缘层的完好性。

5. 承载能力测量：测量导线的承载能力需要考虑导线的截面积、材料和长度等因素。

一般可以根据国家或地区的电气标准和规范来选择合适的导线。

这些方法可以帮助确定导线的性能和适用范围。

导线的选择和测量对于电气工程的设计和安装非常重要，应根据具体需求和标准进行选择。

UL电线电缆的基本测试方法基本结构（一）导线1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电线电缆产品的导体电阻。

2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG等，奇数AWG电线属于特殊例外。

3、决定导体截面积的方法有二种：A、测量每一根绞合芯线截面积之和，测量时至少要取7根苡线直径的平均值作为平均芯线直径。

D以Mils计算：导体截面积CMA=nd2（CMA：Circular Mil Area)以毫米计算：导体=0.7854*nd2其中n为导体结构中芯线的根数。

芯线直径的测量：根据UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英寸），两个端面都是平面的千分尺进行测量。

B、称重法，见UL1581第210节。

测量过程中发现测量值小于要求值（UL1581，Table20.1),可用两种方法中的另一种加以证实。

（注：DC电阻测量法不能用来作为测量CMA的最终判断标准）。

导体绝缘厚度1、测量工具：千分尺常用的千分尺，测量端面均为平面，最小读数：0.01mm端面为1.98*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度）平均绝缘厚度的测量：距端线10英寸开始，每10英寸为一个测量点，测量5个点处导线的外径，导体的直径。

绝缘厚度=（导线外径-导体直径）/2将5个点处的绝缘厚度平均即得到平均绝缘厚度。

最小绝缘厚度的测量：测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导线结构。

截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。

测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导线绝缘体最小厚度。

对于小于18AWG的导线，可采用读数显微镜方法。

2、测量工具，读数显微镜取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片，在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度。

通常将读数显微镜（精度为0.001mm)的测量结果作为最终的参考标准。

电线电缆的常用基本测试方法UL758-2010,UL62-2010,UL1581,UL2556电线电缆的常用基本测试方法基本结构:（一）导线1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电线电缆产品的导体电阻。

2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG等，奇数AWG电线属于特殊例外。

3、决定导体截面积的方法有二种：A、测量每一根绞合芯线截面积之和，测量时至少要取7根苡线直径的平均值作为平均芯线直径。

D以Mils计算：导体截面积CMA=nd2（CMA：Circular Mil Area)以毫米计算：导体=0.7854*nd2其中n为导体结构中芯线的根数。

芯线直径的测量：根据UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英寸），两个端面都是平面的千分尺进行测量。

B、称重法，见UL1581第210节。

测量过程中发现测量值小于要求值（UL1581，Table20.1),可用两种方法中的另一种加以证实。

（注：DC电阻测量法不能用来作为测量CMA的最终判断标准）。

导体绝缘厚度4、测量工具：千分尺常用的千分尺，测量端面均为平面，最小读数：0.01mm端面为1.98*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度）平均绝缘厚度的测量：距端线10英寸开始，每10英寸为一个测量点，测量5个点处导线的外径，导体的直径。

绝缘厚度=（导线外径-导体直径）/2将5个点处的绝缘厚度平均即得到平均绝缘厚度。

最小绝缘厚度的测量：测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导线结构。

截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。

测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导线绝缘体最小厚度。

对于小于18AWG的导线，可采用读数显微镜方法。

5、测量工具，读数显微镜取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片，在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度。

关键指标
1.导体电阻。

导体电阻是电线电缆产品的重要性能指标，国家标准对不同规格的电线电缆产品规定了严格的上限指标。

由于导体成本占电缆总成本的比重相当大，因此，市场上销售的不合格的电线电缆产品绝大多数是由于导体电阻不合格导致的。

一般影响导体电阻的因素主要是导体的材质、截面积等。

导体电阻不合格，产品使用过程中产生的热量也就大，严重时可能导致火灾，至少也会影响产品寿命。

2.电压试验。

电压试验是在电缆绝缘上施加高于工作电压一定倍数的电压值，保持一定时间，要求试品能经受该试验而不击穿。

耐电压不合格，可能导致人身伤亡事故、引发火灾，产品完全丧失功能，影响耐电压特性的因素包括绝缘的材质和厚度、束合导体的质量等。

3.结构尺寸。

结构检查是对电线电缆各组成部分进行的检查，包括对结构组成、结构排列、结构参数等进行的检查；尺寸检查是对电线电缆各组成部分进行的测量，包括对外形尺寸/外径、椭圆度、绝缘和护套平均厚度、绝缘和护套最薄厚度、编织密度等进行的测量。

结构尺寸的检查直接影响电线电缆的性能。

4.机械性能试验。

电线电缆在生产和使用过程中，常常要受到各种机械应力的作用，机械性能是电线电缆的重要质量指标，直接影响产品的使用安全，机械性能项目有很多，主要检验项目为绝缘和护套的老化前、后抗张强度和断裂伸长率等。

使用再生、劣质的绝缘和护套料会导致该项目检验不合格。

第 1 页 / 共 1 页。

绝缘电阻测试1、普通电线电缆绝缘高阻计直流电压调节为100-500V，长度为50FT-5000FT的电线在水槽中浸泡2小时，高阻计的一个电极连接到水槽的铜板电极上，另一电极连接到待测的电线导线上。

测量时间为60秒，合格标准为15.6℃时1000英尺电线的绝缘电阻大于2.5M.将10 ℃-29.4 ℃水温的测量值折算为15.6 ℃、长度为1000英尺的值：R*L*M*TCF1000R：高阻计读数L：实测电线长度M：高阻计倍率TCF：温度修正系数TCF对照表可参见UL1581 Table52.12、常用户外型“w”电线电缆，如SPT-2W，SJTW，CXTW等。

短时间绝缘电阻的测试方法与普通型电线电缆相同，但合格判定标准完全不同，“W”型电线阻值要高得多。

如CXTW22AWG，合格标准为15.6 ℃225M/1000英尺。

（1）判定标准SPT-2W，SPT-1W，XTW以及CXW，参见UL62Table35.1SJTW等护套线，参见UL62Table32.1表中所列的绝缘电阻为15.6 ℃下短时间浸水阻值，另外还需进行50 ℃升温长时间浸水测试其绝缘电阻。

（2）TCF的确定首先要确定阻抗因子C，再从UL62Table33.1中找出相应的M因子，套用前面公式，即可求出阻抗。

注：对于护套电缆，如SVT，SJTW，表中所列的绝缘电阻为护套内各导线间绝缘电阻，所以在测量时，需将护套外被切除后再浸水测试。

阻抗因子C的决定：参见UL62第34节。

原理：在两个样品升温和降温的过程中，测量5个固定温度点的阻值，在半对数坐标上作图，推算出15.6 ℃时的阻值，再读出16.1 ℃的阻值，两者相除即可求出C值UL电线电缆标准和基本测试方法及所需仪器UL电线电缆标准和基本测试方法及常用仪器常用仪器：直流低电阻测试仪、绝缘耐压测试仪、电子比重计、电线伸长率试验机、投影仪、外径千分尺、恒温水槽、火花机、砝码、燃烧试验机、紫外线光老化试验机等。

3x2.5电缆导体电阻1.引言1.1 概述概述电缆导体电阻是指电缆导体中电流通过时所产生的电阻，它是电缆传输信号和电能时的重要性能指标之一。

在电缆应用领域中，对于电缆导体电阻的要求越来越高，尤其是在高频率和高速传输领域。

本文针对3x2.5电缆导体电阻展开研究，其中3x2.5表示该电缆有3根导线，每根导线截面积为2.5平方毫米。

电缆导体电阻的大小与电缆导体材料的导电性能、导体截面积以及导体长度等因素密切相关。

我们将首先介绍电缆导体电阻的定义，详细解读电缆导体电阻的计算方法以及其在电缆传输中的作用。

接着，我们将探讨影响电缆导体电阻的因素，包括导体材料、截面积和长度等。

通过深入分析这些因素，我们可以了解它们对电缆导体电阻的影响程度，从而更好地选择和设计电缆。

在结论部分，我们将总结电缆导体电阻的重要性，并提出改进电缆导体电阻的建议。

通过针对电缆导体电阻的改进措施，我们可以提高电缆传输的效率和质量，满足不同领域对电缆导体电阻的特殊要求。

通过本文的研究和分析，我们可以深入了解和掌握3x2.5电缆导体电阻的相关知识，为电缆传输领域的应用提供理论基础和实践指导。

1.2文章结构1.2 文章结构本文主要分为三个部分，分别为引言、正文和结论。

引言部分将对本文的主题进行概述，介绍电缆导体电阻及其重要性，并明确文章的目的。

正文部分将深入探讨电缆导体电阻的定义以及影响其电阻的因素。

首先，我们将详细介绍电缆导体电阻的定义，解释其在电缆传输中的作用和意义。

然后，我们将列举和分析影响电缆导体电阻的各种因素，包括导体材料、截面积、长度、温度等。

结论部分将对本文的主要内容进行总结，并强调电缆导体电阻的重要性。

同时，我们将提出一些改进电缆导体电阻的建议，以提高电缆传输的效率和质量。

这些建议可能包括选用更优质的导体材料、优化导体截面、控制电缆长度和温度等方面。

通过以上结构安排，本文将全面深入地探讨3x2.5电缆导体电阻的相关问题，希望能为读者提供一些有价值的信息和启示。
