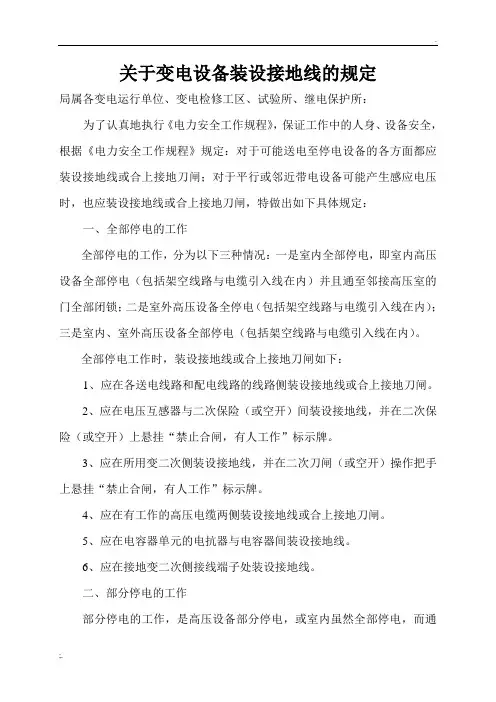

关于变电设备装设接地线的规定局属各变电运行单位、变电检修工区、试验所、继电保护所：为了认真地执行《电力安全工作规程》，保证工作中的人身、设备安全，根据《电力安全工作规程》规定：对于可能送电至停电设备的各方面都应装设接地线或合上接地刀闸；对于平行或邻近带电设备可能产生感应电压时，也应装设接地线或合上接地刀闸，特做出如下具体规定：一、全部停电的工作全部停电的工作，分为以下三种情况：一是室内全部停电，即室内高压设备全部停电（包括架空线路与电缆引入线在内）并且通至邻接高压室的门全部闭锁；二是室外高压设备全停电（包括架空线路与电缆引入线在内）；三是室内、室外高压设备全部停电（包括架空线路与电缆引入线在内）。

全部停电工作时，装设接地线或合上接地刀闸如下：1、应在各送电线路和配电线路的线路侧装设接地线或合上接地刀闸。

2、应在电压互感器与二次保险（或空开）间装设接地线，并在二次保险（或空开）上悬挂“禁止合闸，有人工作”标示牌。

3、应在所用变二次侧装设接地线，并在二次刀闸（或空开）操作把手上悬挂“禁止合闸，有人工作”标示牌。

4、应在有工作的高压电缆两侧装设接地线或合上接地刀闸。

5、应在电容器单元的电抗器与电容器间装设接地线。

6、应在接地变二次侧接线端子处装设接地线。

二、部分停电的工作部分停电的工作，是高压设备部分停电，或室内虽然全部停电，而通至邻接高压室的门并未全部闭锁。

部分停电工作时，装设接地线或合上接地刀闸如下：1、对于可能送电至停电设备的各电源侧都应装设接地线或合上接地刀闸。

2、应在各段母线两侧装设接地线或合上接地刀闸，10米及以下的母线可只装设一组接地线或合上一组接地刀闸。

3、应在电压互感器一、二次侧分别装设接地线并在二次保险（或空开上）悬挂“禁止合闸，有人工作”标示牌。

4、应在电容器单元的电抗器与电容器间装设接地线。

5、应在所用变一、二次侧分别装设接地线并在二次刀闸（或空开）操作把手上悬挂“禁止合闸，有人工作”标示牌。

规范变电站接地线装置的装设
需遵循以下步骤：
1. 接地线的选型：根据变电站的规模和设计要求，选择合适的接地线型号和材料，具体需要满足电流容量、耐腐蚀性能等要求，并遵循国家相关标准和规范。

2. 接地线的布设：按照设计要求，在变电站周围设置接地网，布设接地线。

接地线应呈均匀分布，互相平行且相互交错，避免交叉搭接。

3. 接地线的焊接：将接地线与接地网相连接，焊接牢固。

焊接接头一般采用碳化硅热缩套管加热的方式，确保接地线与接地网的电气连接可靠。

4. 接地线的埋深：接地线埋入地下的深度要符合设计要求，一般不少于0.8米，以确保接地线的安全性和稳定性。

5. 接地线的标识：对接地线进行标识，标明线号、起止点等信息，便于日后维护和管理。

6. 接地线的检测：接地线安装完成后，要进行必要的检测和验证，确保接地线的电阻符合设计要求。

总之，规范变电站接地线装置的装设，需要严格按照国家相关的标准和规范进行操作，确保接地系统的安全可靠性。

第 1 页共 1 页。

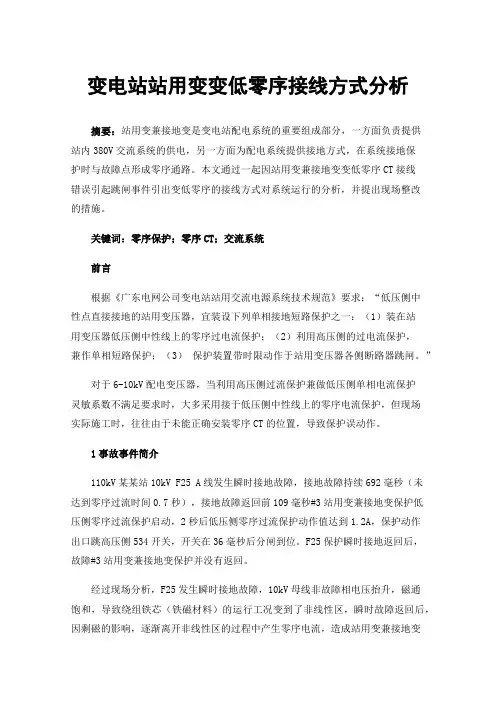

变电站站用变变低零序接线方式分析摘要：站用变兼接地变是变电站配电系统的重要组成部分，一方面负责提供站内380V交流系统的供电，另一方面为配电系统提供接地方式，在系统接地保护时与故障点形成零序通路。

本文通过一起因站用变兼接地变变低零序CT接线错误引起跳闸事件引出变低零序的接线方式对系统运行的分析，并提出现场整改的措施。

关键词：零序保护；零序CT；交流系统前言根据《广东电网公司变电站站用交流电源系统技术规范》要求：“低压侧中性点直接接地的站用变压器，宜装设下列单相接地短路保护之一：（1）装在站用变压器低压侧中性线上的零序过电流保护；（2）利用高压侧的过电流保护，兼作单相短路保护；（3）保护装置带时限动作于站用变压器各侧断路器跳闸。

”对于6-10kV配电变压器，当利用高压侧过流保护兼做低压侧单相电流保护灵敏系数不满足要求时，大多采用接于低压侧中性线上的零序电流保护，但现场实际施工时，往往由于未能正确安装零序CT的位置，导致保护误动作。

1事故事件简介110kV某某站10kV F25 A线发生瞬时接地故障，接地故障持续692毫秒（未达到零序过流时间0.7秒），接地故障返回前109毫秒#3站用变兼接地变保护低压侧零序过流保护启动，2秒后低压侧零序过流保护动作值达到1.2A，保护动作出口跳高压侧534开关，开关在36毫秒后分闸到位。

F25保护瞬时接地返回后，故障#3站用变兼接地变保护并没有返回。

经过现场分析，F25发生瞬时接地故障，10kV母线非故障相电压抬升，磁通饱和，导致绕组铁芯（铁磁材料）的运行工况变到了非线性区，瞬时故障返回后，因剩磁的影响，逐渐离开非线性区的过程中产生零序电流，造成站用变兼接地变低压侧零序过流保护动作。

同时,低压侧零序保护所用零序CT错误接在中性点引出线靠近负荷侧上，不能正确反映低压侧接地的故障,因高压侧接地故障或负荷不平衡时产生零序电流而引起误动作。

图1 零序CT接于中性线引出线靠近负荷侧2四种典型接线方式故障情况下电流流向图及误动情况分析1.零序CT接于中性点引出线靠近本体侧站用变的中性点抽头出来后经过零序CT后到接地排上，再连上低压电缆。

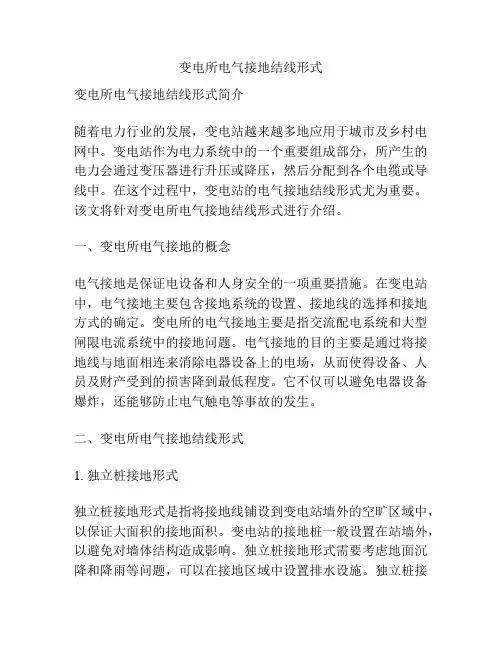

变电所电气接地结线形式变电所电气接地结线形式简介随着电力行业的发展，变电站越来越多地应用于城市及乡村电网中。

变电站作为电力系统中的一个重要组成部分，所产生的电力会通过变压器进行升压或降压，然后分配到各个电缆或导线中。

在这个过程中，变电站的电气接地结线形式尤为重要。

该文将针对变电所电气接地结线形式进行介绍。

一、变电所电气接地的概念电气接地是保证电设备和人身安全的一项重要措施。

在变电站中，电气接地主要包含接地系统的设置、接地线的选择和接地方式的确定。

变电所的电气接地主要是指交流配电系统和大型闸限电流系统中的接地问题。

电气接地的目的主要是通过将接地线与地面相连来消除电器设备上的电场，从而使得设备、人员及财产受到的损害降到最低程度。

它不仅可以避免电器设备爆炸，还能够防止电气触电等事故的发生。

二、变电所电气接地结线形式1. 独立桩接地形式独立桩接地形式是指将接地线铺设到变电站墙外的空旷区域中，以保证大面积的接地面积。

变电站的接地桩一般设置在站墙外，以避免对墙体结构造成影响。

独立桩接地形式需要考虑地面沉降和降雨等问题，可以在接地区域中设置排水设施。

独立桩接地形式的缺点是需要很大的接地面积，而一般变电所站址是在市区或近乡镇等地，空间受限，实现较为困难。

2. 电缆屏蔽隔离形式电缆屏蔽隔离形式是指采用金属屏蔽管、屏蔽盒等形式进行屏蔽，将电缆的金属屏蔽连接到接地点上形成接地。

由于电缆屏蔽能够形成规则的接地面，可以缩小接地面积，省去了独立桩接地形式中大面积接地的要求。

这种形式也可以避免一些由于接地面积不均和接地导体材质不统一等局限而产生的影响。

电缆屏蔽隔离形式的缺点是容易出现屏蔽故障而影响正常运行，而进行维护时也比较困难。

3. 集中接地形式集中接地形式是指将变电设备的几个接地线分别接到一个接地地网上形成交叉接点，以便于维修和管理。

集中接地形式既节约了接地线的使用，又提高了接地信号的质量。

但在使用时需要考虑连接的复杂问题。

规范变电站接地线装置的装设
，主要包括以下几个方面：
1. 设计规范：根据国家标准和相关规范，选择合适的接地线装置，并进行设计。

需要考虑变电站的安装环境、接地电阻要求等因素。

2. 接地线敷设：接地线要布置在开放场地或埋设地下。

布置时要避免与其他设备、金属结构等相交叉，防止干扰和腐蚀。

3. 接地线连接：接地线的连接要牢固可靠，使用优质的接地线材料，并采用专用的连接器或焊接方式进行连接。

4. 接地线防腐：根据变电站所处的环境条件，对接地线进行防腐处理，延长其使用寿命。

例如，在湿润环境下，可以使用防腐涂料或防腐包覆层进行保护。

5. 接地线检测：在接地线装设完成后，需要进行接地电阻测试，确保接地线装置符合规范要求。

测试时应选用专业的检测仪器，按照相关标准进行测试。

6. 接地线维护：定期检查接地线装置的连接情况、防腐情况等，并及时修复或更换损坏的接地线部分。

同时，要注意接地线周围的环境，及时清理杂物，保持接地线的通畅和干燥状态。

总之，规范变电站接地线装置的装设，可以确保变电站的接地系统安全可靠，降低事故风险。

在装设过程中要严格按照相关标准和规范进行操作，并定期进行检测和维护。

第 1 页共 1 页。

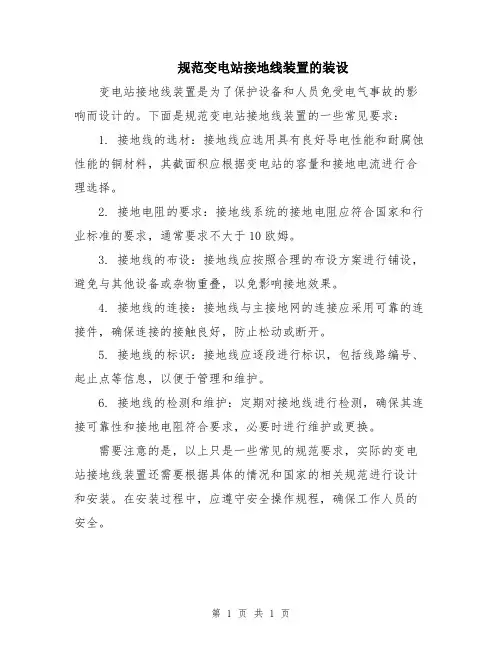

规范变电站接地线装置的装设
变电站接地线装置是为了保护设备和人员免受电气事故的影响而设计的。

下面是规范变电站接地线装置的一些常见要求：
1. 接地线的选材：接地线应选用具有良好导电性能和耐腐蚀性能的铜材料，其截面积应根据变电站的容量和接地电流进行合理选择。

2. 接地电阻的要求：接地线系统的接地电阻应符合国家和行业标准的要求，通常要求不大于10欧姆。

3. 接地线的布设：接地线应按照合理的布设方案进行铺设，避免与其他设备或杂物重叠，以免影响接地效果。

4. 接地线的连接：接地线与主接地网的连接应采用可靠的连接件，确保连接的接触良好，防止松动或断开。

5. 接地线的标识：接地线应逐段进行标识，包括线路编号、起止点等信息，以便于管理和维护。

6. 接地线的检测和维护：定期对接地线进行检测，确保其连接可靠性和接地电阻符合要求，必要时进行维护或更换。

需要注意的是，以上只是一些常见的规范要求，实际的变电站接地线装置还需要根据具体的情况和国家的相关规范进行设计和安装。

在安装过程中，应遵守安全操作规程，确保工作人员的安全。

第 1 页共 1 页。

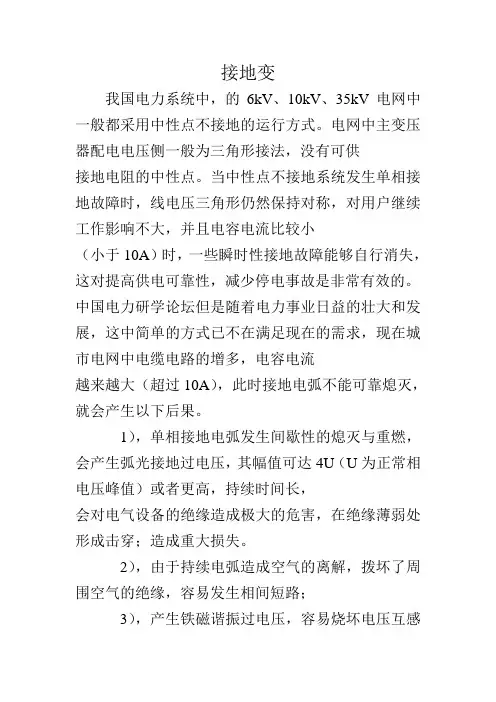

接地变我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

中国电力研学论坛但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。

1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

2），由于持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。

为了解决这样的办法.接地变压器（简称接地变）就在这样的情况下产生了。

接地变就是人为制造了一个中性点接地电阻，它的接地电阻一般很小（一般要求小于5欧）。

另外接地变有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。

由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。

也既当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。

该绕组对正序和负序电流呈现高阻抗，而对零序电流来说，由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互抵消，因此呈低阻抗。

接地变的工作状态，由于很多接地变只提供中性点接地小电阻，而不需带负载。

T N C S系统正确的接线和接地集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-TN-C-S系统正确的接线和接地一、接地问题什么是接地将地面上的金属物体或电气回路中的某一点通过导体与大地相连，使该物体或该点与大地保持等电位称为接地。

电流入地点电位和无穷远处的零电位的电位差与入地电流的比值称为接地电阻。

如下图所示。

上面三个图中，一个是设备单独做接地装置，设备直接接地，第二个是设备接PEN线，第三个是设备接PE线，我们把这几种做法都叫做接地。

根据IEC规定和最新规范《民用建筑电气设计规范》JGJ16-2008和其他规范规定，我们现在更正一个概念：1、今后不再用“接零”这一述语，而用TT、TN-S、TN-C-S等系统名词代替，而将“接地”作为以上做法的统称。

在《建筑电气工程施工质量验收规范》GB50303-2002中还在用“接零”这一术语，在规范《民用建筑电气设计规范》JGJ16-2008，已明确不再用。

该《规范》条文说明第12.3.1条叙述如下：与原规范基本一致，取消了有架空线路的保护部分。

这里要注意的是原规范中，用的“接零”和“接地”的概念，修订后就不再采用了，而是用TN-C-S、TN-S及TT等系统名称代替，而将“接地”作为以上做法的统称。

现在，《建筑电气工程施工质量验收规范》GB50303-2002还沿用“接零”和“接地”术语，估计修改时也会一致起来。

2、不再用“零线”这一术语。

所谓“零线”是历史产物，20世纪50年代我国师从前苏联，电力工业也不例外，在低压接地系统中采用前苏联的接地系统，就沿用“零线”这一术语。

当时的“零线”是“中性线”的别称，二者等同、混用。

当时的接零系统，就是IEC标准和现行国家规范中的TN-C系统，而当时说的“零线”就是TN-C系统中的PEN线。

国家规范《系统接地的型式及安全技术要求》GB 14050-2008对中性导体（N）、保护导体（PE）和保护接地中性导体（PEN）的术语如下：中性导体（N）--连接到系统中性点上并能提供传输电能的导体。

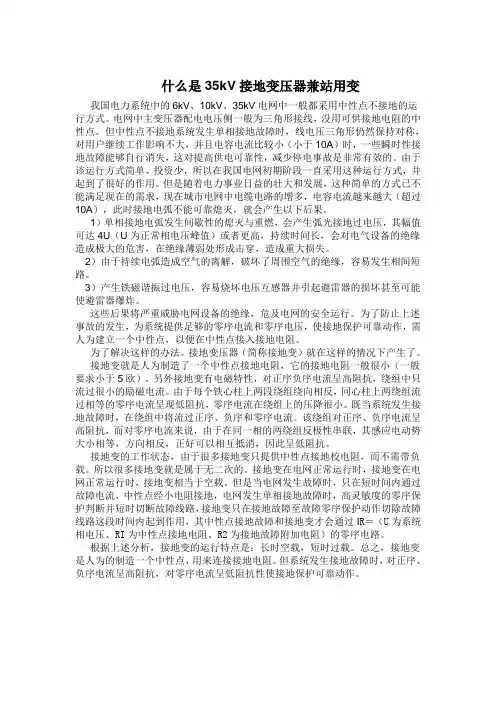

什么是35kV接地变压器兼站用变我国电力系统中的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接线，没用可供接地电阻的中性点。

但中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

由于该运行方式简单、投资少，所以在我国电网初期阶段一直采用这种运行方式，并起到了很好的作用。

但是随着电力事业日益的壮大和发展，这种简单的方式已不能满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。

1）单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿，造成重大损失。

2）由于持续电弧造成空气的离解，破坏了周围空气的绝缘，容易发生相间短路。

3）产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸。

这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。

为了解决这样的办法。

接地变压器（简称接地变）就在这样的情况下产生了。

接地变就是人为制造了一个中性点接地电阻，它的接地电阻一般很小（一般要求小于5欧）。

另外接地变有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。

由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。

既当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。

该绕组对正序、负序电流呈高阻抗，而对零序电流来说，由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好可以相互抵消，因此呈低阻抗。

规范变电站接地线装置的装设一、前言：变电站接地系统是变电站电气系统的重要组成部分，它可以保证电气系统的安全运行。

接地线装置的正确安装和规范使用是保证接地系统可靠性的重要措施之一。

本文旨在讨论如何规范变电站接地线装置的装设，以此确保变电站电气系统的安全性和稳定性。

二、接地线装置类型：接地线按结构可分为实心铜接地线、铜带接地线、铝合金接地线等；按种类可分为接地线、中性线、保护线等。

三、变电站接地线的搭建方法：1、接地网铜排搭建：接地网铜排支撑的接地线应布设于铜排上，与铜排紧密触接。

任何时候注意铜排和支架之间要有一定的空隙，以避免铜排在电气故障时直接接触到支架而烧毁。

2、接地网钢构架搭建：开始安装接地线前，应先将接地网上的污物、油污等清理干净。

然后按照设计图纸要求，在接地网上，沿线路方向，用钢管或钢排搭建钢构架，每米跨度应用托架或吊架固定，高度要求严格，钢构架每跨顶点应使用钢丝绳加固，钢管连接必须用特制夹子插紧。

3、接地芯棒弯曲：接地芯棒在装配过程中，必须注意不得过度弯曲，因为过度弯曲会导致地面接触面积减小，接地电阻会增大。

如果机械弯曲，必须预留一定的后备弯曲长度，弯曲时加热，防止等比例体积收缩增大接触电阻。

四、维护：变电站接地线装置的维护是保证变电站安全运行的必备条件。

为了确保变电站接地线装置的良好状态，应定期进行检查和维护，如发现接地线出现松动、腐蚀、断裂等损坏情况，及时进行更换或修理。

规范变电站接地线装置的装设非常关键，它可以保证电气系统的可靠性和安全性。

对于各种类型的接地线装置，必须按照规范操作和维护，以保证变电站的长期稳定运行。

浅谈10kV配电变压器的接地连接作者：李当台来源：《山东工业技术》2013年第14期【摘要】本文主要分析配电系统中，配电变压器中性点接地方式，突出接地的重要性。

通过比较三种接地方式，论述了采用双接地的优点。

围绕对接地电阻阻值的要求，阐述接地电阻阻值对配电变压器运行影响。

【关键词】接地；电力系统；接地方式；双接地；接地电阻阻值接地是电力系统中常见的电气装置，是确保电气设备正常工作和安全防护的重要措施。

接地装置由接地体和接地引下线组成。

与土壤直接接触的金属体称为接地体；连接电气设备与接地体之间的导线（或导体）称为接地引下线。

按接地的类型可分为工作接地、保护接地。

所谓工作接地是指为满足电力系统或电气设备的运行要求，而将电力系统的某一点进行接地，称为工作接地，如电力系统的中性点接地；保护接地是指为防止电气设备的绝缘损坏，而将设备外壳对地电压限制在安全电压内，避免造成人身电击事故，将电气设备的外露可接近导体部分接地，称为保护接地。

但在35kV或10kV配电系统中，为提高供电可靠性，变压器一次系统中性点常采用不接地或经消弧线圈接地，即小接地电流方式。

以往的配电变压器接地，通常都是将变压器高压侧避雷器、配变低压侧中性点、配变外壳接地共同连接后引下接地。

这种接地，由于只有一个接地连接点，可靠性差。

由于单接地的缺点，需要采用双接地加以改进，接地方式有三种：A图避雷器单独接地，配变外壳与中性点连接接地：B图配变外壳单独接地，避雷器与中性点连接接地：C图配变中性点单独接地，避雷器与配变外壳连接接地：（A）图中避雷器放电时，配变高压线圈承受避雷器放电残压及接地电阻上的压降，低压侧通过感应获得这部分电压。

而外壳与中性点接地，使得高、低压线圈对外壳（中性点）压差急剧增加，容易烧毁变压器或变压器所承载的负荷。

（B）图中避雷器放电时，配变高压线圈承受避雷器放电残压及接地电阻上的压降，低压侧通过感应获得这部分电压。

同时由于避雷器与配变中性点连接，此时配变低压侧中性点被迫承受避雷器放电时在接地电阻上的压降。

对于三角形接线的配电系统，要造成系统的中性点，必须接入接地变压器。

接地变压器有二种：Z型接地变压器（ZN、ZN，yn）和星形/三角形接线变压器（YN，d）。

现在，多用Z型接地变压器，其中性点可接入消弧线圈。

Z型接地变压器，在结构上与普通三相芯式电力变压器相同，只是每相铁芯上的绕组分为上、下相等匝数的两部分，接成曲折形连接。

接线方式不同，又分为ZN，yn1和ZN，yn11两种形式。

Z型接地变压器同一柱上两半部分绕组中的零序电流方向是相反的，因此零序电抗很小，对零序电流不产生扼流效应。

当Z型接地变压器中性点接入消弧线圈时，可使消弧线圈补偿电流自由地流过，因此Z型变压器广为采用作接地变压器。

Z型接地变压器，还可装有低压绕组，接成星形中性点接地（yn）等方式，作为所用变压器使用。

Z型接地变压器有油浸式和干式绝缘两种，其中树脂浇注式是干式绝缘的一种。

适用范围适用于容量为220千伏安与以下，电压为35千伏与以下的油浸式Z型接地变压器。

接地变压器原理图：对于35KV、66KV配电网，变压器绕组通常采用Y接法，有中性点引出，就不需要使用接地变压器。

对于6KV、10KV配电网，变压器绕组通常采用△接法，无中性点引出，这就需要用接地变压器引出中性点。

接地变压器的作用就是在系统为△型接线或Y型接线中性点未引出时，用于引出中性点以连接消弧线圈。

接地变压器采用Z型接线（或者称曲折型接线），即每一相线圈分别绕在两个磁柱上，两相绕组产生的零序磁通相互抵消，因而Z型接地变压器的零序阻抗很小（一般小于10Ω），空载损耗低，变压器容量可以利用90%以上。

而普通变压器零序阻抗要大很多，消弧线圈容量一般不应超过变压器容量的20%，由此可见，Z型接线的变压器作为接地变压器是一种比较好的选择。

一般系统不平衡电压较大时，Z型变压器的三相绕组做成平衡式，就可以满足测量需要。

当系统不平衡电压较小时（例如全电缆网络），Z型变压器的中性点要做出30V～70V的不平衡电压以满足测量需要。

Z型接地变压器的特点接地变压器的作用是在系统为△型接线或Y型接线中性点无法引出时，引出中性点用于加接消弧线圈，该变压器采用Z型接线（或称曲折型接线），与普通变压器的区别是每相线圈分别绕在两个磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Ω左右），而普通变压器要大得多。

按规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%。

而Z型变压器则可带90%～100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。

扩展阅读：我国电力系统中，的6kV、10kV、35kV 电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。

1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U 为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

2），由于持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。

为了解决这样的办法. 接地变压器（简称接地变）就在这样的情况下产生了。

TN-STN-CTN-C-STTIT接地系统的接线图解TN-S接地系统（整个系统的中性线和保护线是分开的）TN-C接地系统（整个系统的中性线和保护线是合⼀的）TT接地系统（TT接地系统有⼀个直接接地点，电⽓装置外露可导电部分则是接地）TN-C-S接地系统（整个系统有⼀部分的中性线和保护线是合⼀的）IT接地系统（IT接地系统的带电部分与⼤地间不直接连接，⽽电⽓装置的外露可导电部分则是接地的）字母标识第⼀字母表⽰电⼒系统的对地关系T-----⼀点接地I-----所有带电部分与地绝缘，或⼀点经阻抗接地第⼆字母表⽰装饰的外露可导电部分对地关系T-----外露可导电部分对地直接电⽓连接，与电⼒系统的任何接地点⽆关N-----外露可导电部分与电⼒系统的接地点直接电⽓连接（在交流系统中，接地点通常就是中性点）如果后⾯还有字母，这个字母表⽰中性线和保护线的组合S-----中性线和保护线是分开的C-----中性线和保护线是合⼀的（PEN线）我们国家110KV及以上系统普遍采⽤中性点直接接地系统（即⼤电流接地系统）。

35KV、10KV系统普遍采⽤中性点不接地系统或经⼤阻抗接地系统（即⼩电流接地系统）380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

IT系统的电源中性点是对地绝缘的或经⾼阻抗接地，⽽⽤电设备的⾦属外壳直接接地。

即：过去称三相三线制供电系统的保护接地。

TT系统的电源中性点直接接地；⽤电设备的⾦属外壳亦直接接地，且与电源中性点的接地⽆关。

即过去的三相四线制供电系统中的保护接地。

TN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电⽹中，将正常运⾏时不带电的⽤电设备的⾦属外壳经公共的保护线与电源的中性点直接电⽓连接。

即过去的三相四线制供电系统中的保护接零。

TN系统的电源中性点直接接地，并有中性线引出。

按其保护线形式，TN系统⼜分为：TN-C系统、TN-S系统和TN-C-S系统等三种。

变压器Z型接线时间:2011-07-09来源:作者:电工之家对于35KV、66KV配电网，变压器绕组通常采用Y接法，有中性点引出，就不需要使用接地变压器。

对于6KV、10KV配电网，变压器绕组通常采用△接法，无中性点引出，这就需要用接地变压器引出中性点。

接地变压器的作用就是在系统为△型接线或Y型接线中性点未引出时，用于引出中性点以连接消弧线圈。

接地变压器采用Z型接线（或者称曲折型接线），即每一相线圈分别绕在两个磁柱上，两相绕组产生的零序磁通相互抵消，因而Z型接地变压器的零序阻抗很小（一般小于10Ω），空载损耗低，变压器容量可以利用90%以上。

而普通变压器零序阻抗要大很多，消弧线圈容量一般不应超过变压器容量的20%，由此可见，Z型接线的变压器作为接地变压器是一种比较好的选择。

一般系统不平衡电压较大时，Z型变压器的三相绕组做成平衡式，就可以满足测量需要。

当系统不平衡电压较小时（例如全电缆网络），Z型变压器的中性点要做出30V～70V的不平衡电压以满足测量需要。

接地变压器除可带消弧线圈外，也可带二次负载，代替站用变。

在带二次负载时，接地变压器的一次容量应为消弧线圈容量与二次负载容量之和。

接地变的最大功能就是传递接地补偿电流。

Z型接地变压器的接线图见图1及图2，共有两种接线方式，分别是ZNyn11和ZNyn1，其降低零序阻抗的原理是：在接地变压器三相铁芯的每一相都有两个匝数相同的绕组，分别接不同的相电压。

当接地变压器线端加入三相正、负序电压时，接地变压器每一铁芯柱上产生的磁势是两相绕组磁势的向量和。

三个铁芯柱上的合成磁势相差120°，是一组三相平衡量。

三相磁通可在三个铁芯柱上互相形成磁通路，磁阻小、磁通量大、感应电势大，呈现很大的励磁阻抗。

当接地变压器三相线端加入零序电压时，在每个铁芯柱上的两个绕组产生的磁势大小相等，方向相反，合成的磁势为零，三相铁芯柱上没有零序磁通。

零序磁通只能通过外壳和周围介质形成闭合回路，磁阻很大，零序磁通很小，所以零序阻抗也很小。
