1、概述防雷的设备有避雷针、避雷带、避雷网、避雷器、保护间隙等,其最终的目的都是要将雷电流泄放到大地中去,因此必须有适当的接地装置;防止和消除静电的方法很多,但最简便的方法还是接地;这里就工业企业与民用建筑中常遇到的电气设备、线路及建筑物本身的防雷接地和需要采取防静电设备的接地要求加以说明;工业企业和民用建筑中电气设备的种类繁多;按电压分,有高压设备、低压设备和安全超低压设备;按电击保护分,有0级、0Ⅰ级、Ⅱ级和Ⅲ级;按设备固定的情况分,则有固定设备、携带式设备和移动式设备;2、定义接地体:与大地紧密接触并形成电气接触的一个或一组导电体称为接地体,可分为人工接地体和自然接地体两种;接地线:将主接地端子板或将外露导电部分直接接到接地极的保护线,连接多个接地端子板的接地线称为接地干线MT接地装置:接地装置是一定空间中若干相互连接的电气设备的组合;接地装置是接地体与接地线的总称;均压环:将保护干线、接地干线、主接地端子板、建筑物内的门窗等金属构件连接起来的导体称为均压环;3、工艺流程方框图见图1合格图1 工艺流程方框图4、工艺过程接地体安装4.1.1人工接地体安装4.1.1.1接地体加工应根据设计要求的材质、规格、数量进行加工,采用铜管、钢管和角钢时其长度不应小于2.5m,采用铜板作为接地极时,其面积、厚度应符合设计要求;采用碳钢材质的接地极必须经热镀锌处理;4.1.1.2测量、挖沟应按设计要求进行测量,刻出开挖灰线,开挖深度应符合接地体顶部离地面不小于0.6m 的规定;底部宽度为0.5m铜板地极应根据其面积尺寸,沟剖面应上宽下窄,并应清除沟内石块等物;4.1.1.3安装接地体沟挖好后,应立即安装接地体和敷设室外接地干线,防止土方倒塌;接地体应置于沟的中心线上,可采用8P-12P手锤击打接地体顶部,使用手锤要平稳,接地体应与地面保持垂直,不得偏斜,当接地体顶端距离地面600mm时停止打入,以便与接地干线的焊接;4.1.2自然基础接地体安装能作为自然接地极或接地线的有建筑物内的钢筋和钢结构、行车钢轨、工业管道、电缆金属外皮,各自的接地施工要求如下所述;4.1.2.1建筑物内的钢筋及钢结构对于钢筋混凝土结构的建筑物而言,钢管桩、水泥桩和灌浇桩内的钢筋、基础内的钢筋可作接地极;屋架、柱子内的钢筋可作接地线或避雷引下线;用基础桩钢管桩、水泥桩和灌浇桩作为接地级时,打好桩后,应测量每根桩的接地电阻值,然后用40mm×4mm镀锌扁钢或基础内不小于φ10mm的圆钢,把作为接地极的每根桩焊接连接成一体,测量总的接地电阻;如总接地电阻符合要求就不必增加人工接地极;如果建筑物不高,不打基础桩时,也可用建筑物基础中的钢筋作为接地极;此时基础中必须选择不少于2根主钢筋直径不小于10mm,作为地下接地线,沿建筑物四周,把主钢筋与引上作为接地线的主钢筋焊成一体;利用柱子内主钢筋作为避雷引下线时,该柱子内应不少于2根主钢筋,该主钢筋的连接应采用焊接;当作为避雷引下线的主钢筋引出屋面后,与避雷带相连;接地电阻检测点设在引下线桩头上,通常用一块100mm100mm5mm预埋钢板与引下线焊接固定;预埋钢板的位置和高度根据设计要求而定;在设计未作规定时,一般设在建筑物的四角,高度为中心离地坪高300mm;如图1所示对于钢结构的建筑物,可利用建筑物的钢结构作为接地装置,其主要要求是保证成为连续的导体;因此,除了其在结合处采用焊接者以外,凡是用螺栓连接或铆钉连接以及其它仅以接触相连接的地方,都要采用跨接线连接如图2a所示;跨接线一般采用扁钢,作为接地干线的,其截面积不得小于100mm2;作为接地支线的,其截面积不得小于48mm2;当金属结构的扁钢、工字钢、槽钢等与圆钢相连,或圆钢与圆钢相接时,可采用图3所示的连接线;该连接线用钢绞线制成,直径不得小于12mm,两端焊以适当的接头;在建筑物伸缩缝的地方,避免由于建筑物沉陷不均等情况造成电气上下连续的可能,也必须采用连接线跨过伸缩缝,在金属结构的两端连接;这种连接线采用直径不小于12mm 的钢绞线,两端均焊有图2b所示的与平面相接的接头;4.1.2.2行车的钢轨行车的钢轨可作为保护线,通过钢轨与行车柱中的主钢筋相连,然后通过插铁与其基础内的钢筋相连;基础内的钢筋也可作为接地极,如图4所示;一般主钢筋的直径不小于10mm,插铁的截面积也不小于直径为10mm圆钢的截面积;一只行车基础的钢筋截面积往往不能符合接地电阻的要求,必须与其它行车柱及建筑物柱子的基础钢筋连接起来,才能达到接地的要求;另一种方法是:钢轨之间除了用钢板螺栓作固定连接外,连接处还应用φ12mm圆钢或25mm4mm扁钢,弯成Ω形后作跨接连接,焊条应用低氢焊条;两根钢轨的端部用25mm4mm镀锌扁钢连成一体,随后在对角线处用25mm4mm镀锌扁钢引下与接地极相连;4.1.2.3工业管道利用金属管道作为接地接地用时必须选用不输送可燃或可爆的液体或气体的管道,例如压缩空气管道,如图5所示;抱箍与管道连接处,管道部分必须除锈并擦拭干净,涂以导电脂;抱箍部分必须镀锌,保证有良好的电气接触;当管道有阀门或其它连接处,如有不良导体,应用扁钢跨接;扁钢的截面积不小于管道管壁的截面积;4.1.2.4电缆外皮及电缆沟的角钢利用电缆的金属外皮作为接地装置时,接地线线箍的内部须放入熔化的锡炉内,涂上0.5mm厚的锡层,电缆钢铠与接地线箍相接触的部分必须刮拭洁净,以保证两者接触的可靠性;接地线引出的方法有两种,如图6所示;其中a型是从电缆敷设的垂直方向引出,b型是从电缆敷设的平行方向引出;当电缆沿地沟敷设时,电缆地沟边缘的保护角钢是很好的连续导体,非常适宜于作为接地线;当利用保护角钢作为接地线时,在地沟两端须用40mm4mm扁钢将地沟两侧的保护角钢连接一次;由电缆地沟的保护角钢沿柱引上接至行车轨道,或接至配电设备金属外壳及构件等的安装连接方法;图1 利用附设变电所的建筑物图2利用建筑物的金的基础作为接地极属结构作为接地装置图3利用钢绞线作为图4利用行车钢轨连接连接线接地装置图5在工业管道上的接地装置图6利用电力电缆钢铠作为接地装置图7利用电缆地沟边缘角铁作为接地装置室外接地干线安装4.2.1人工接地体间接地干线的安装扁钢或铜排敷设前应调直,然后将之放置于沟内,依次将扁钢或铜排与接地体用电焊气焊焊接;扁钢或铜排应侧放;扁钢或铜排与接地体连接的位置距接地体最高点约100mm;焊接时应将扁钢或铜排拉直,焊好后清除药皮,刷沥青做防腐处理,并将接地线引出至需要位置,留有足够的连接长度,以待使用;4.2.2自然基础接地体间接地干线的安装根据设计图纸要求确定接地干线材质及引上点位置,并做好记号,用电焊或气焊进行接地体间的连接及引上点的连接;同时在室外地面以下的墙面或柱面以图纸尺寸为准,焊好连接板,清除药皮,以便于引出和检查;4.2.3隐蔽验收接地装置安装结束后,应进行接地电阻测试,填写测试记录,并及时进行隐蔽验收;确认符合规范及设计要求方可进行回填土或浇捣混凝土;室内接地干线安装室内的接地干线多为明敷,但部分设备连接的支线需经过地面,也可以埋设在混凝土内;4.3.1支持件固定:在砖墙或整浇混凝土上固定支架,先根据设计图纸要求弹线定位、钻孔,支架做成燕尾形埋入孔内,找平正,用水泥砂浆进行固定或直接用膨胀螺栓固定支架;4.3.2明敷接地线安装4.3.2.1当支持件埋设完毕,水泥砂浆凝固后,可敷设墙上的接地线;4.3.2.2接地干线穿墙时,应加套管保护;跨越伸缩缝时,应留有伸缩余量作成“Ω”形,并分别距伸缩缝两端各100mm处加以固定;4.3.2.3接地干线跨越门口时,应暗敷设于地面内做地面以前埋好;4.2.3.4接地干线用螺栓连接或焊接方法固定在距地250mm~300mm的支持卡子上,干线与墙面应有10mm~15mm的距离;支持件应采用25mm×4mm或40mm×4mm的扁钢或铜排,尾端应制成燕尾状,埋入深度为90mm,总长度为110mm;支持件间的水平直线距离一般为0.5m~1.5m,垂直部分为1.5m~3m,转弯或分支处为0.5m;4.3.2.5转角处接地干线弯曲半径不得小于扁钢或铜排厚度的二倍;4.3.2.6明敷接地线在其表面适当位置做好接地标记贴色标或做色环;防雷引下线敷设4.4.1防雷引下线暗敷设4.4.1.1首先将所需扁钢或圆钢用手锤或钢筋扳子进行调直;4.4.1.2将调直的引下线运到安装地点,按设计要求随建筑物引上,挂好;4.4.1.3及时将引下线的下端与接地体焊接好或与断接卡子连接好;随着建筑物的逐步增高,将引下线敷设至建筑物屋顶为止;如需接头,则应进行焊接,焊接后应敲掉药皮并刷防锈漆现浇混凝土除外,并进行隐检验收,做好记录;4.4.2防雷引下线明敷4.4.2.1引下线如为扁钢,可放在平板上用手锤调直;如为圆钢可进行冷拉调直;4.4.2.2将引下线用大绳提升到最高点,然后由上而下逐点固定,直至安装到断接卡子处;如需接头则应进行焊接;焊接后,清除药皮,局部调直,刷防锈漆及银粉漆;4.4.2.3将接地线地面以上1.6m段套上保护管,并卡固及刷红白油漆;4.4.2.4用镀锌螺栓将断接卡子与接地引下线连接牢固;接闪器安装4.5.1避雷针制作与安装4.5.1.1避雷针制作按设计要求的材料所需的长度分上、中、下三节进行下料;如针尖采用钢管制作,可先将上节钢管一端锯成锯齿形,用手锤收尖后,进行焊缝磨尖,刷锡,然后将另一端与中、下二节钢管找直,焊好;4.5.1.2避雷针安装先将支座钢板的底板固定在预埋的地脚螺栓上,焊上一块肋板,再将避雷针立起,找直、找正后,进行点焊,然后加以校正,焊上其它三块肋板;最后将引下线焊在底板上,清除药皮刷防锈漆及银粉漆;4.5.2避雷网安装4.5.2.1建筑物屋顶上有突出物,如金属旗杆、透气管、金属天沟,铁栏杆、爬梯、电视天线、冷却塔等,这些部位的金属导体都必须与避雷网焊接成一体;4.5.2.2在建造物的变形缝处,应做防雷跨越处理;4.5.2.3避雷网分明暗网两种,网格越密,其可靠性就越好;网格的密度应视建筑物的重要程度而定;重要的建筑可使用5m×5m网格;一般建筑物采用20m×20m网格即可;如果设计有特殊要求应按设计要求去做;4.5.3避雷带均压环安装4.5.3.1避雷带可以暗敷设在建筑物表面的抹灰层内,或直接利用结构钢筋,与暗敷的避雷网相焊接;4.5.3.2利用结构梁内的主筋或腰筋与预先准备好的约20cm的连接钢筋头焊接成一体,并与柱筋中引下线焊成一个整体;4.5.3.3在建筑物外沿金属门窗、金属栏杆处甩出30cm长Φ12镀锌圆钢备用;4.5.3.4外檐金属门、窗、栏杆、扶手等金属部位的预埋件接点不小于2个,与避雷带预留的圆钢焊成整体;工程交接验收4.6.1在验收时应进行以下检查:4.6.1.1整个接地网外露部分的连接可靠,接地线规格正确,油漆完好,标志齐全明显;4.6.1.2避雷针带的安装位置及高度符合设计要求;4.6.1.3供连接临时接地线用的连接板的数量和位置符合设计要求;4.6.2在验收时应提交下列资料和文件:4.6.2.1变更设计部分的实际施工图;4.6.2.2变更设计的证明文件;4.6.2.3安装技术记录包括隐蔽工程检查记录等;4.6.2.4试验记录接地电阻测试记录;5、质量要求人工接地体应符合以下规定:5.1.1接地体顶面的埋设深度不应小于0.6m,角钢及钢铜管接地体应垂直配置;5.1.2垂直接地体长度不应小于2.5m,其相互之间间距一般不应小于5m;5.1.3接地体埋设位置距建筑物不宜小于1.5m,遇有垃圾、灰渣等地,埋设接地体时,应换土,并分层夯实;室外接地干线应符合以下规定:5.2.1接地线的连接应采用焊接;焊接处焊缝应饱满并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮敲尽后,刷沥青做防腐处理;5.2.2搭接焊的焊接长度规定如下:5.2.2.1镀锌扁钢或铜排不小于其宽度的2倍,且至少3个棱边焊接两长一短,敷设前需调直,煨弯不得过死,直线段上不得有明显弯曲,并应直放限于人工接地体间接地干线的敷设;5.2.2.2镀锌圆钢或螺纹钢筋与镀锌扁钢或铜排连接时,其长度为圆钢直径的6倍;5.2.3镀锌扁钢或铜排与镀锌钢管或铜管、角钢焊接时,为了连接可靠,除应在其接触部位两侧进行焊接外,还应直接将钢铜管本身弯成弧形或直角形,与钢管铜管或角钢焊接;5.2.4接地干线应设有为测量接地电阻而预备的断接卡子,并做好接地标记;采用降阻剂降低土壤电阻率时,所用材料应符合下列要求:5.3.1对金属腐蚀性较弱;5.3.2水溶性成分含量低;防雷引下线敷设应符合下列规定:5.4.1明敷引下线必须在距地1.5m~1.8m处做断接卡子一条引下线者除外;断接卡子所用镀锌螺栓的直径不得小于10mm,并需加镀锌垫圈和镀锌弹簧垫圈;5.4.2利用柱内主筋作引下线时,每条引下线不得小于2根主筋;5.4.3现浇混凝土内敷设引下线不做防腐处理;5.4.4引下线沿建筑物外墙敷设,从接闪器到接地体,引下线的敷设路径应尽可能短而直;5.4.5引下线的固定支点间距离不应大于2m,敷设引下线时应保持一定松紧度;5.4.6引下线应躲开建筑物的出入口和行人较容易接触到的地点,以免发生危险;材料的质量符合设计要求,接地装置的电阻值必须符合设计要求;接至电气设备、器具的可拆卸的其它非带电金属部件接地接零的分支线必须直接与接地干线相连,严禁串联连接;检测方法:实测或检查接地电阻测试记录,观察检查或检查安装记录;避雷针网及其支持件安装位置正确、固定牢固、防腐良好、针体垂直,避雷网规格尺寸和弯曲半径正确;避雷针及支持件的制作质量符合设计要求;设有标志灯的避雷针灯具完整,显示清晰;避雷网支持件间距均匀,避雷针垂直度的偏差不大于顶端针杆的直径;检验方法:观察检查和实测或检查安装记录;接地接零线敷设5.8.1平直、牢固、固定点间距均匀,跨越建筑物变形缝有补偿装置,穿墙有保护管,油漆防腐完好;5.8.2焊接连接的焊缝平整、饱满、无明显气孔、咬肉等缺陷;螺栓连接紧密牢固,有防松措施;5.8.3防雷接地引下线的保护管固定牢固;断接卡子设置便于检测,接触面镀锌或镀锌完整,螺栓等紧固件齐全;接地体安装位置正确,连接牢固,接地体埋设深度距地面不小于0.6m;隐蔽工程记录齐全、准确;允许偏差项目5.10.1搭接长度扁钢≥2b;圆钢≥6D;圆钢和扁钢≥6D;注:b为扁钢宽度;D为圆钢直径;5.10.2扁钢搭接焊接3个棱边2长1短检验方法:尺寸检查和观察检查;6、产品保护安装好的接闪器、引下线、接地装置等,不管明暗,严禁作为吊装、攀登锚固受力如缆风绳拉点等;更不能随意将其切断,或以外力使其变形等;接地体6.2.1其它工种在挖土方时,注意不要损坏接地体;6.2.2不得随意移动已经绑好的结构;6.2.3安装接地体时,不得破坏外墙装饰;支架6.3.1剔洞时,不应损坏建筑物的结构;6.3.2支架固定后,不得碰撞;防雷引下线明暗敷设:6.4.1安装保护管时,注意保护好土建结构及装修面;6.4.2拆架子时,不要碰撞引下线;避雷网敷设:6.5.1不得损坏外檐装饰6.5.2避雷网敷设后,应避免砸碰;避雷带与均压环,预甩扁钢或圆钢不得超过30cm;拆除脚手架时,注意不要碰坏避雷针,不得在避雷针上架设低压或通讯线;接地干线安装6.8.1电气施工时,不得磕碰及弄脏墙面;6.8.2喷浆前,必须预先将接地干线用纸包好;6.8.3拆除脚手架或搬运物件时 ,不得碰坏接地干线;6.8.4焊接时注意做好保护墙面措施;。
施工现场临时用电接地与防雷的安全要求施工现场临时用电接地与防雷安全要求是保障施工现场人员和设备的电气安全的重要措施。
以下是施工现场临时用电接地与防雷的安全要求的详细说明。
一、施工现场临时用电接地要求:1. 接地电阻:施工现场临时用电的接地电阻应符合国家标准规定,一般要求不大于4欧姆。
2. 接地装置:应采用可靠的接地装置,包括接地线、接地体等,确保电气设备可靠接地。
3. 接地线:接地线应采用铜质导线,截面积要符合规定,接地线与接地体之间的连接应牢固可靠。
4. 接地体:接地体应选用耐腐蚀、导电性能好的材料,埋入土壤中要深度符合要求,并保持接地体的完好。
5. 接地装置的安装位置:接地装置的安装位置要远离可燃物,并要防止被机械碰撞等,确保接地装置的安全可靠。
二、施工现场临时用电防雷安全要求:1. 避雷装置:施工现场临时用电中应设置适当的避雷装置,包括避雷线、避雷网等,用于引导雷电流入地,防止雷击损害。
2. 避雷装置的设置:避雷装置应根据施工现场的实际情况进行设置,避雷装置的高度、位置和数量要满足国家规定的要求。
3. 接地系统:避雷装置的接地系统要可靠,包括避雷线的接地和避雷装置与施工现场临时用电的接地之间的连接。
4. 避雷线的安装:避雷线的安装要牢固可靠,要符合国家标准的要求,并避免与其他电气线路干扰。
5. 防雷网的设置:若施工现场需要使用防雷网,应按照国家标准的规定进行设置,保证防雷网的安全可靠性。
三、施工现场临时用电接地与防雷维护管理要求:1. 定期检查:施工现场临时用电的接地装置和防雷装置应定期进行检查,确保其正常运行。
2. 备案管理:施工现场临时用电的接地和防雷系统的设计、安装和维护情况要进行备案管理,确保有记录可查。
3. 维护保养:定期对接地装置和防雷装置进行维护保养,包括清理接地线、检查接地体的完好性等。
4. 故障处理:对于接地装置和防雷装置出现故障的情况,要及时处理,确保施工现场电气安全。
防雷接地的原理
防雷接地的原理是通过将建筑物或设备的金属构件与地面有效连接,将雷电引入地下,将电流迅速分散和消除,以保护建筑物和设备免受雷击的危害。
防雷接地的原理主要包括以下几个方面:
1. 接地电阻原理:建筑物或设备的金属构件通过合理埋设接地引下线与地面有效连接,形成一个良好的电气接地系统。
当雷电击中建筑物或设备时,电流会通过接地引下线迅速引入地下,通过大面积的土壤接触面将电流分散,从而减小了电流对建筑物或设备的冲击。
2. 电位均衡原理:接地系统能够使建筑物或设备的金属构件和地面之间维持一个相同的电位。
当雷电靠近建筑物或设备时,由于接地系统的存在,电荷会自动分布在金属构件和地面之间,形成一个相对平衡的电位差,阻止了雷电闪电活动的发生,从而保护了建筑物或设备。
3. 电磁屏蔽原理:接地系统还可以起到一定的电磁屏蔽作用。
当雷电产生辐射电磁波时,接地系统会吸收并耗散部分电磁能量,减少了对建筑物或设备的影响,有利于降低雷击风险。
综上所述,防雷接地的原理是通过合理埋设接地系统,将建筑物或设备的金属构件与地面形成有效连接,使雷电引入地下,电流分散和消除,以保护建筑物和设备免受雷击的危害。
建筑电气系统的接地与防雷是保证建筑物电气系统正常运行和人身安全的重要措施。
正常的电气接地能有效地保护设备和人员免受触电伤害,而良好的防雷系统能保护建筑物免受雷击的危害。
本文将详细介绍建筑电气系统的接地与防雷措施。
一、建筑物电气系统的接地1. 接地原理接地是将建筑物电气系统的金属构成部分与地之间建立电气连接的措施,以实现电荷平衡和电流回流。
接地的原理主要包括以下几点:(1)安全接地:将设备和电气线路的导体通过良好的接地系统与大地连接,以确保设备在正常工作和故障情况下的人身安全。
(2)保护接地:将建筑物的金属构成部分通过接地系统与大地连接,以实现对闪电和静电的保护,减少雷击和静电放电对建筑物及人员的危害。
2. 接地方式建筑物的接地方式主要有以下几种:(1)直接接地:将设备和电气线路的金属导体直接通过接地电极与大地连接。
(2)间接接地:将设备和电气线路的金属导体通过接地电极与阻抗低的设备或金属结构连接,再通过这些结构与大地相连。
(3)混合接地:直接接地和间接接地的结合使用,根据具体情况选用。
3. 接地电极的选择选择接地电极时应考虑以下几个因素:(1)电阻:接地电极的电阻要尽可能低,一般不应大于10欧姆。
(2)耐腐蚀性:接地电极应具有良好的耐腐蚀性,以保证长期可靠运行。
(3)防雷性能:接地电极应能有效地耗散雷击电流,减少雷击对建筑物和设备的危害。
二、建筑物的防雷措施建筑物的防雷措施主要包括室外和室内两个方面。
1. 室外防雷措施(1)接闪装置:安装接闪装置可以在雷电活动频繁的地区提供有效的防雷保护。
接闪装置能够吸收和分散雷电过电压,避免雷电直接打击建筑物。
(2)避雷带:避雷带是一种金属导体,铺设在建筑物周围的屋顶上。
它能有效阻断雷电的侵入,减少雷击危害。
(3)接地系统:在建筑物周围和顶部安装良好的接地电极,确保雷电能够通过地下导体回流到大地,减少雷电的危害。
2. 室内防雷措施(1)引下线:引下线是将接闪装置或避雷带与接地电极连接,将雷电引入地下导体。

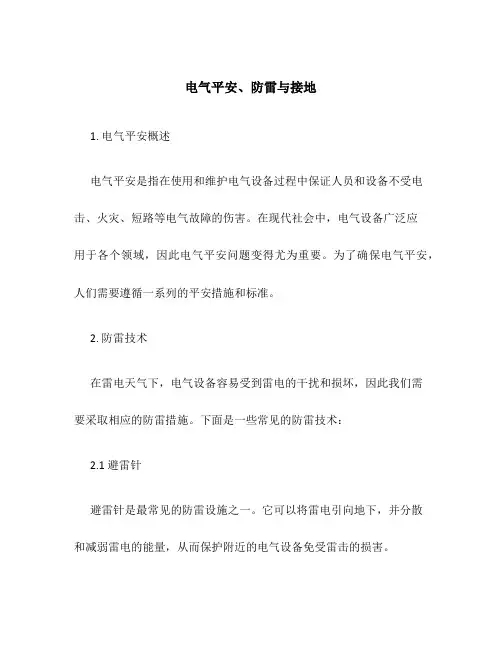

电气平安、防雷与接地1. 电气平安概述电气平安是指在使用和维护电气设备过程中保证人员和设备不受电击、火灾、短路等电气故障的伤害。
在现代社会中,电气设备广泛应用于各个领域,因此电气平安问题变得尤为重要。
为了确保电气平安,人们需要遵循一系列的平安措施和标准。
2. 防雷技术在雷电天气下,电气设备容易受到雷电的干扰和损坏,因此我们需要采取相应的防雷措施。
下面是一些常见的防雷技术:2.1 避雷针避雷针是最常见的防雷设施之一。
它可以将雷电引向地下,并分散和减弱雷电的能量,从而保护附近的电气设备免受雷击的损害。
2.2 避雷器避雷器是一种能够吸收并释放受雷电冲击的电气设备的过电压的设备。
它可以将过高的电压引导到地下,防止设备损坏。
2.3 避雷带避雷带是一种导电材料制成的带状物,通常安装在建筑物的屋顶周围。
它可以将雷电引向地下,减少雷电对建筑物和设备的损害。
3. 接地系统接地系统是电气设备中非常重要的一局部,它能够提供一个平安的电气连接,并将不正常的电流引入地下。
下面是一些关于接地系统的重要概念:3.1 系统接地和设备接地系统接地是指将整个电气系统的中性点〔通常是变压器中性点〕通过接地电极与地面连接起来。
设备接地是指将电气设备的金属局部〔如机壳、框架等〕通过接地电极与地面连接起来。
3.2 接地电阻接地电阻是评估接地系统性能的重要指标。
它反映了接地电极与地面之间存在的电阻,并且越小表示接地系统的性能越好。
3.3 接地故障接地故障是指接地系统中出现的故障,如接地电极断裂、接地电阻升高等。
它可能导致电流无法正确引入地下,从而给人和设备带来平安隐患。
3.4 接地保护接地保护是一种保护电气设备和人身平安的措施。
它可以确保接地系统的正常运行,防止接地故障带来的危险。
4. 总结电气平安、防雷与接地是保障人员和设备平安的重要环节。
通过了解防雷技术和接地系统的原理,并采取相应的平安措施,可以有效降低电气设备故障和事故发生的概率。
同时,合理设计和维护电气系统,并遵守相关的平安标准和规定也是确保电气平安的关键。

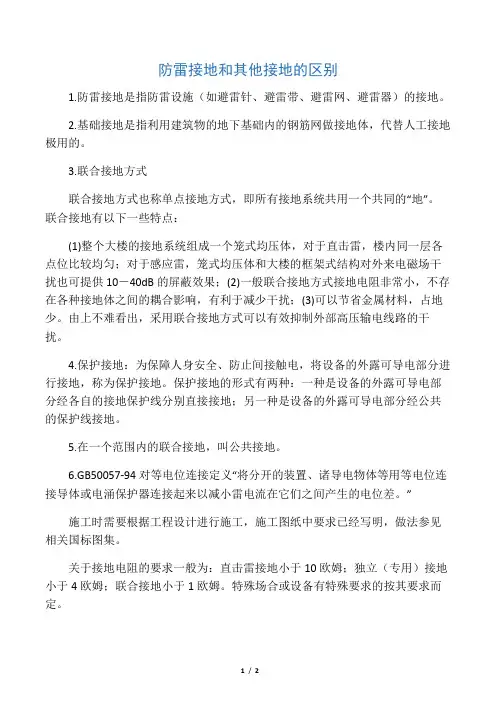

防雷接地和其他接地的区别1.防雷接地是指防雷设施(如避雷针、避雷带、避雷网、避雷器)的接地。
2.基础接地是指利用建筑物的地下基础内的钢筋网做接地体,代替人工接地极用的。
3.联合接地方式联合接地方式也称单点接地方式,即所有接地系统共用一个共同的“地”。
联合接地有以下一些特点:(1)整个大楼的接地系统组成一个笼式均压体,对于直击雷,楼内同一层各点位比较均匀;对于感应雷,笼式均压体和大楼的框架式结构对外来电磁场干扰也可提供10-40dB的屏蔽效果;(2)一般联合接地方式接地电阻非常小,不存在各种接地体之间的耦合影响,有利于减少干扰;(3)可以节省金属材料,占地少。
由上不难看出,采用联合接地方式可以有效抑制外部高压输电线路的干扰。
4.保护接地:为保障人身安全、防止间接触电,将设备的外露可导电部分进行接地,称为保护接地。
保护接地的形式有两种:一种是设备的外露可导电部分经各自的接地保护线分别直接接地;另一种是设备的外露可导电部分经公共的保护线接地。
5.在一个范围内的联合接地,叫公共接地。
6.GB50057-94对等电位连接定义“将分开的装置、诸导电物体等用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。
”施工时需要根据工程设计进行施工,施工图纸中要求已经写明,做法参见相关国标图集。
关于接地电阻的要求一般为:直击雷接地小于10欧姆;独立(专用)接地小于4欧姆;联合接地小于1欧姆。
特殊场合或设备有特殊要求的按其要求而定。
1)工作接地:为保证电力设备达到正常工作要求的接地,称为工作接地。
中性点直接接地的电力系统中,变压器中性点接地,或发电机中性点接地。
2)保护接地:为保障人身安全、防止间接触电,将设备的外露可导电部分进行接地,称为保护接地。
保护接地的形式有两种:一种是设备的外露可导电部分经各自的接地保护线分别直接接地;另一种是设备的外露可导电部分经公共的保护线接地。
3)重复接地:在中性线直接接地系统中,为确保保护安全可靠,除在变压器或发电机中性点处进行工作接地外,还在保护线其他地方进行必要的接地,称为重复接地。
防雷接地、保护接地、防静电接地常识防雷接地分为两个概念,一是防雷,防止因雷击而造成损害;二是静电接地,防止静电产生危害。
主要类型一、工厂防雷分为整体结构防雷,就是主厂房防雷,主要基础打接地极、接地带,形成一个接地网,接地电阻小于10欧。
再与主厂房的钢筋或钢构的主体连接。
水泥混凝土屋顶接避雷带或避雷针,墙外地面还得留有接地测试点,钢构应用镀锌扁铁作直接引到屋顶。
二、供电系统接地分为保护接地和工作点接地,保护接地是带电设备外壳接地。
工作点接地指零线接地,接地网做法与避雷接地方式一样,接地电阻小于4欧。
如达不到要求,则应加接地极,条件不好的,应加电解物及(或)更换土壤。
工作接地和保护接地在配电室独立引出,系统可并为一个。
工作方式,如地线和零线分开,也可合为一引到用电系统(或设备)。
接地系统须重复接地。
也有独立分开的方式,TN-S系统。
零地不能再合为一。
三、仪器仪表接地系统。
该系统接地电阻小于1欧,不能与防雷接地连接。
四、防静电接地,如油管等,每隔(弯头)35米就得有一处可靠接地(可系统也可独立),电阻小于30欧。
组成防雷接地装置部分概念:1)雷电接受装置:直接或间接接受雷电的金属杆(接闪器),如避雷针、避雷带(网)、架空地线及避雷器等。
2)引下线:用于将雷电流从接闪器传导至接地装置的导体。
3)接地线:电气设备、杆塔的接地端子与接地体或零线连接用的正常情况下不载流的金属导体。
4)接地体(极):埋入土中并直接与大地接触的金属导体,称为接地体。
分为垂直接地体和水平接地体。
5)接地装置:接地线和接地体的总称。
6)接地网:由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。
7)接地电阻:接地体或自然接地体的对地电阻的总和,成为接地装置的接地电阻,其数值等于接地装置对地电压与通过接地体流入地中电流的比值。
同时接地电阻也是恒量接地装置水平的标志。
防雷分类1)第一类:制造、储存火工品等,因火花引起爆炸,造成巨大破坏和人身伤亡;具有0区或20爆炸危险场所的建筑物;具有1区或21区爆炸危险场所。
电力系统防雷接地及电气设备保护技术摘要:电力系统在运行过程中会受到外界因素的影响,其中雷击是对系统影响最大的一种方式。
因此必须针对电力系统的运行环境,选择合理的技术降低雷击的影响,降低雷击对电力系统正常工作的破坏,为电力系统的正常运行创造保证。
基于此,本文对电力系统防雷接地及电气设备保护技术应用的必要性,接地形式,以及具体策略展开研究,以期提供参考。
关键词:电力系统;防雷接地;电气设备保护各种电气设备的应用越来越频繁,对此也带来了一系列工程安全问题,为了有效解决该问题就需要灵活采用接地技术,根据现场实际情况采用接地保护设备,确保工程的安全进行。
1 电气设备接地保护技术应用的必要性随着电气设备施工水平的不断提高,以及施工作业人员专业素养的不断增强,确保电力系统供电安全性与可靠性的相关技术也得到了进一步的完善与发展。
然而,随着电压等级越来越高,供电情况越来越复杂,用电需求量越来越大,电气设备发生故障的原因逐渐增多。
因此,对电气设备接地保护相关技术进行研究,最大程度的避免安全事故的发生,对于避免火灾等安全事故的发生具有十分重要的研究价值。
1.1 提高安全性电气设备作为人们生产和生活中不可缺少的部分,随着近年来我国电气化程度的不断提高,其需求量也有着大幅度增长,政府及相关部门也在不断加强对于施工企业的监管力度,一定程度上减小了安全事故发生的概率。
接地保护技术的高质量应用与不断的发展对于确保电气设备的安全运行,避免出现重大人员伤亡事故具有十分重要的研究意义与价值。
1.2 提高规范性对于电气设备安装调试过程来说,良好的接地保护装置是必不可少的因素,此外还需对其相关技术的安全应用进行规范化管理。
通过对相关技术进行推广,在一定程度上也可以提高相关施工人员的用电安全意识,从而更好的提高用电安全性。
因此,在当前背景下,相关企业不仅应引进最先进的电气设备,还应加强接地保护技术的研究,尽可能提高相关人员的专业技术水平,保障电气设备的安全运行。
常见基础形式的接地做法
接地是指将电气设备或电源内的故障电流通过连接地线的方式引入地面,以保证电气设备的安全运行和人身安全。
接地做法通常包括以下几种
基础形式:
1.电器金属壳体接地:将电器内部的金属壳体与地线直接连接,以确
保电器故障时产生的电流能够迅速地流入地面。
这种接地方式适用于小型
家电、电脑、电视机等。
2.电气设备接地:大型电气设备通常需要单独的接地措施,例如将设
备的金属框架通过导线与接地体(如接地极或接地网)连接。
这种接地方
式能够有效地将设备内部的故障电流引入地面,减少人身伤害和设备损坏。
3.零电位接地:零电位接地是指将不同电位的金属部分通过接地线连
接在一起,使它们具有相同的电势。
这种接地方式常用于需要消除电气设
备之间干扰或减少瞬态电压的场合,如电信设备、计算机数据中心等。
4.防雷接地:防雷接地是指将建筑物内部的金属构件通过接地线与大
地连接,以便将雷电产生的巨大电流引入地下,避免损坏电气设备和建筑物。
防雷接地通常采用大面积接地网或接地极,能够有效地保护建筑物和
设备免受雷击。
5.建筑物接地:建筑物接地是指将建筑物的金属结构、设备和电气系
统通过接地线连接到地下的电地,以确保建筑物和设备的安全运行。
建筑
物接地通常包括接地网、接地极和接地带,能够将电气故障电流迅速排除,保护人身安全和财产安全。
需要注意的是,接地做法需根据电气设备的类型和使用场景选择合适的方式,并且需要符合国家和地区的相关安全标准。
此外,接地系统的设计和施工也需严格按照规范进行,确保接地效果可靠。
防雷、防静电与接地1 防雷基础1) 雷击是一种自然现象,它能释放出巨大的能量、具有极强大的破坏能力。
雷电对人参、设备设施的主要方式有:雷击、雷电感应、雷击电磁脉冲。
防雷主要采取以下措施:传导、搭接、接地、分流、屏蔽、躲避。
2) 雷电会导致多种不同形式的危害,没有任何一种办法可以全面防止雷电的危害。
3) 直击雷:是带电云层(雷云)与建筑物构架、其它物体、大地或防雷装置之间发生的迅猛放电现象,并由此伴随而产生的电效应、热效应或机械力等一系列的破坏作用,危害建筑物、建筑物内电子设备和人。
直击雷的电压峰值通常可达几万伏甚至几百万伏,电流峰值可达几十kA乃至几百kA,其之所以破坏性很强,主要原因是雷云所蕴藏的能量在极短的时间(其持续时间通常只有几μs到几百μs)就释放出来,瞬间功率巨大的。
防御直击雷:通常都是充分利用建筑物的基础桩、梁柱等结构钢筋作为引下线和接地装置,采用避雷针、避雷带、避雷线、避雷网或金属物件作为接闪器,将雷电流接收下来,并通过作引下线的金属导体导引至埋于大地起散流作用的接地装置再泄散入地。
4) 雷电感应:指当雷云来临时地面上的一切物体,尤其是导体,由于静电感应,都聚集起大量的雷电极性相反的束缚电荷,在雷云对地或对另一雷云闪击放电后,云中的电荷就变成了自由电荷,从而产生出很高的静电电压(感应电压),其过电压幅值可达到几万到几十万伏,这种过电压往往会造成附近的户外传输信号线路、埋地电力线、设备间连接线、接地不良的金属物导体和大型的金属设备放电而引起电火花,从而引起火灾、爆炸、危及人身安全或对供电系统造成的危害。
另外,在雷电闪击时,由于雷电流的变化率大而在雷电流的通道附近就形成了一个很强的感应电磁场,对建筑物内的电子设备造成干扰、破坏,又或者使周围的金属构件产生感应电流,从而产生大量的热而引起火灾。
感应雷虽然没有直接雷猛烈,但其发生的几率比直击雷高得多。
阻止感应雷的有效手段是屏蔽,将建筑物屋顶、墙体中的钢筋以及金属门窗、引入建筑物、构筑物的金属管道等通通连起来,达到一定的网格距就可以防御雷电感应。
建筑电气系统的接地与防雷范本建筑电气系统的接地和防雷是保证建筑物电气设备正常运行和人身安全的重要环节。
接地是将电气设备的金属外壳和其他导电元件与大地相连,以确保设备的安全使用和运行稳定。
防雷则是通过合理的建筑物避雷装置和接地系统,减少雷击引起的危害。
一、现状分析随着城市建设和电气化水平的不断提高,建筑物电气系统的安全性和可靠性要求也越来越高。
然而,对于一些老旧建筑及设备,存在着接地和防雷系统不完善的情况。
在我国的一些地区,尤其是雷电频发的地区,接地和防雷问题更是受到重视。
因此,建筑电气系统的接地和防雷范本非常必要。
二、接地系统设计原则接地系统设计应遵循以下原则:1.接地电阻低:接地电阻是评价接地系统可靠性的重要指标,低接地电阻能保证电气设备正常运行。
合适的接地电阻一般应保持在5欧姆以下。
2.接地系统分布均匀:接地网的布置应符合规划,能够覆盖整个建筑物的电气设备。
对于大型建筑物,应设计合理的接地分区。
3.接地系统的连通性好:各接地体之间应采用良好的连接方式,确保接地系统的连通性。
特别是在接地电阻测试时,要保证测试电流传输顺畅。
4.接地体材质好:接地体的材质应选用导电性能好、耐腐蚀的材料,如优质铜材或镀铜材料。
5.接地体埋深合适:接地体的埋深应达到一定的标准,一般为1米以上。
在特殊情况下(如土壤电阻率较高),应适当增加接地体的埋深。
三、建筑物防雷系统设计原则建筑物防雷系统设计应遵循以下原则:1.完善的耐雷设计:根据建筑物和设备的特点,确定适当的耐雷标准和等级,进行合理的耐雷设计。
2.合理的避雷装置布置:根据建筑物的高度和结构特点,布置适当的避雷装置。
重要设备应加装单体避雷装置,提高防雷能力。
3.合理的接地系统设计:建筑物防雷系统的接地系统是其重要组成部分。
接地系统的设计应符合相关规范,保证接地电阻低,并与建筑物的电气系统接地系统连接。
4.设备及线路防雷措施:建筑物内部的设备及线路也需要采取一定的防雷措施,如装设过压保护器、采用合适的线缆和绝缘材料等。

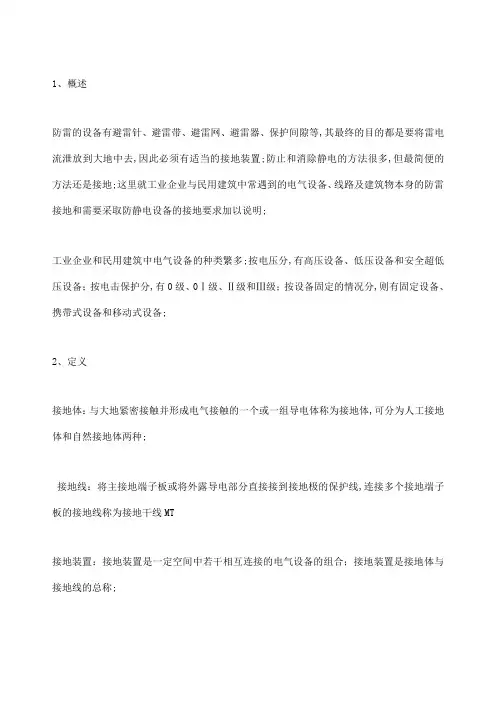

1、概述1.1防雷的设备有避雷针、避雷带、避雷网、避雷器、保护间隙等,其最终的目的都是要将雷电流泄放到大地中去,因此必须有适当的接地装置。
防止和消除静电的方法很多,但最简便的方法还是接地。
这里就工业企业与民用建筑中常遇到的电气设备、线路及建筑物本身的防雷接地和需要采取防静电设备的接地要求加以说明。
1.2工业企业和民用建筑中电气设备的种类繁多。
按电压分,有高压设备、低压设备和安全超低压设备;按电击保护分,有0级、0Ⅰ级、Ⅱ级和Ⅲ级;按设备固定的情况分,则有固定设备、携带式设备和移动式设备。
2、定义2.1接地体:与大地紧密接触并形成电气接触的一个或一组导电体称为接地体,可分为人工接地体和自然接地体两种。
2.2 接地线:将主接地端子板或将外露导电部分直接接到接地极的保护线,连接多个接地端子板的接地线称为接地干线(MT)2.3接地装置:接地装置是一定空间中若干相互连接的电气设备的组合;接地装置是接地体与接地线的总称。
2.4均压环:将保护干线、接地干线、主接地端子板、建筑物内的门窗等金属构件连接起来的导体称为均压环。
3、工艺流程方框图(见图1)图1 工艺流程方框图4、工艺过程4.1接地体安装4.1.1人工接地体安装4.1.1.1接地体加工应根据设计要求的材质、规格、数量进行加工,采用铜管、钢管和角钢时其长度不应小于 2.5m,采用铜板作为接地极时,其面积、厚度应符合设计要求。
采用碳钢材质的接地极必须经热镀锌处理。
4.1.1.2测量、挖沟应按设计要求进行测量,刻出开挖灰线,开挖深度应符合接地体顶部离地面不小于0.6m的规定;底部宽度为0.5m(铜板地极应根据其面积尺寸),沟剖面应上宽下窄,并应清除沟内石块等物。
4.1.1.3安装接地体沟挖好后,应立即安装接地体和敷设室外接地干线,防止土方倒塌。
接地体应置于沟的中心线上,可采用8P-12P手锤击打接地体顶部,使用手锤要平稳,接地体应与地面保持垂直,不得偏斜,当接地体顶端距离地面600mm时停止打入,以便与接地干线的焊接。
4.1.2自然基础接地体安装能作为自然接地极或接地线的有建筑物内的钢筋和钢结构、行车钢轨、工业管道、电缆金属外皮,各自的接地施工要求如下所述。
4.1.2.1建筑物内的钢筋及钢结构对于钢筋混凝土结构的建筑物而言,钢管桩、水泥桩和灌浇桩内的钢筋、基础内的钢筋可作接地极;屋架、柱子内的钢筋可作接地线或避雷引下线。
用基础桩(钢管桩、水泥桩和灌浇桩)作为接地级时,打好桩后,应测量每根桩的接地电阻值,然后用40mm×4mm镀锌扁钢或基础内不小于φ10mm的圆钢,把作为接地极的每根桩焊接连接成一体,测量总的接地电阻。
如总接地电阻符合要求就不必增加人工接地极。
如果建筑物不高,不打基础桩时,也可用建筑物基础中的钢筋作为接地极。
此时基础中必须选择不少于2根主钢筋(直径不小于10mm),作为地下接地线,沿建筑物四周,把主钢筋与引上作为接地线的主钢筋焊成一体。
利用柱子内主钢筋作为避雷引下线时,该柱子内应不少于2根主钢筋,该主钢筋的连接应采用焊接。
当作为避雷引下线的主钢筋引出屋面后,与避雷带相连。
接地电阻检测点设在引下线桩头上,通常用一块100mm*100mm*5mm预埋钢板与引下线焊接固定。
预埋钢板的位置和高度根据设计要求而定;在设计未作规定时,一般设在建筑物的四角,高度为中心离地坪高300mm。
如图1所示对于钢结构的建筑物,可利用建筑物的钢结构作为接地装置,其主要要求是保证成为连续的导体。
因此,除了其在结合处采用焊接者以外,凡是用螺栓连接或铆钉连接以及其它仅以接触相连接的地方,都要采用跨接线连接如图2(a)所示。
跨接线一般采用扁钢,作为接地干线的,其截面积不得小于100mm2;作为接地支线的,其截面积不得小于48mm2。
当金属结构的扁钢、工字钢、槽钢等与圆钢相连,或圆钢与圆钢相接时,可采用图3所示的连接线。
该连接线用钢绞线制成,直径不得小于12mm,两端焊以适当的接头。
在建筑物伸缩缝的地方,避免由于建筑物沉陷不均等情况造成电气上下连续的可能,也必须采用连接线跨过伸缩缝,在金属结构的两端连接。
这种连接线采用直径不小于12mm的钢绞线,两端均焊有图2(b)所示的与平面相接的接头。
4.1.2.2行车的钢轨行车的钢轨可作为保护线,通过钢轨与行车柱中的主钢筋相连,然后通过插铁与其基础内的钢筋相连。
基础内的钢筋也可作为接地极,如图4所示。
一般主钢筋的直径不小于10mm,插铁的截面积也不小于直径为10mm圆钢的截面积。
一只行车基础的钢筋截面积往往不能符合接地电阻的要求,必须与其它行车柱及建筑物柱子的基础钢筋连接起来,才能达到接地的要求。
另一种方法是:钢轨之间除了用钢板螺栓作固定连接外,连接处还应用φ12mm圆钢或25mm*4mm扁钢,弯成Ω形后作跨接连接,焊条应用低氢焊条;两根钢轨的端部用25mm*4mm镀锌扁钢连成一体,随后在对角线处用25mm*4mm镀锌扁钢引下与接地极相连。
4.1.2.3工业管道利用金属管道作为接地接地用时必须选用不输送可燃或可爆的液体或气体的管道,例如压缩空气管道,如图5所示。
抱箍与管道连接处,管道部分必须除锈并擦拭干净,涂以导电脂。
抱箍部分必须镀锌,保证有良好的电气接触。
当管道有阀门或其它连接处,如有不良导体,应用扁钢跨接。
扁钢的截面积不小于管道管壁的截面积。
4.1.2.4电缆外皮及电缆沟的角钢利用电缆的金属外皮作为接地装置时,接地线线箍的内部须放入熔化的锡炉内,涂上0.5mm厚的锡层,电缆钢铠与接地线箍相接触的部分必须刮拭洁净,以保证两者接触的可靠性。
接地线引出的方法有两种,如图6所示。
其中a型是从电缆敷设的垂直方向引出,b型是从电缆敷设的平行方向引出。
当电缆沿地沟敷设时,电缆地沟边缘的保护角钢是很好的连续导体,非常适宜于作为接地线。
当利用保护角钢作为接地线时,在地沟两端须用40mm*4mm扁钢将地沟两侧的保护角钢连接一次。
由电缆地沟的保护角钢沿柱引上接至行车轨道,或接至配电设备金属外壳及构件等的安装连接方法。
图1 利用附设变电所的建筑物图2利用建筑物的金的基础作为接地极属结构作为接地装置图3利用钢绞线作为图4利用行车钢轨连接连接线接地装置图5在工业管道上的接地装置图6利用电力电缆钢铠作为接地装置图7利用电缆地沟边缘角铁作为接地装置4.2室外接地干线安装4.2.1人工接地体间接地干线的安装扁钢(或铜排)敷设前应调直,然后将之放置于沟内,依次将扁钢(或铜排)与接地体用电焊(气焊)焊接。
扁钢(或铜排)应侧放。
扁钢(或铜排)与接地体连接的位置距接地体最高点约100mm。
焊接时应将扁钢(或铜排)拉直,焊好后清除药皮,刷沥青做防腐处理,并将接地线引出至需要位置,留有足够的连接长度,以待使用。
4.2.2自然基础接地体间接地干线的安装根据设计图纸要求确定接地干线材质及引上点位置,并做好记号,用电焊(或气焊)进行接地体间的连接及引上点的连接。
同时在室外地面以下的墙面或柱面(以图纸尺寸为准),焊好连接板,清除药皮,以便于引出和检查。
4.2.3隐蔽验收接地装置安装结束后,应进行接地电阻测试,填写测试记录,并及时进行隐蔽验收。
确认符合规范及设计要求方可进行回填土或浇捣混凝土。
4.3室内接地干线安装室内的接地干线多为明敷,但部分设备连接的支线需经过地面,也可以埋设在混凝土内。
4.3.1支持件固定:在砖墙或整浇混凝土上固定支架,先根据设计图纸要求弹线定位、钻孔,支架做成燕尾形埋入孔内,找平正,用水泥砂浆进行固定或直接用膨胀螺栓固定支架。
4.3.2明敷接地线安装4.3.2.1当支持件埋设完毕,水泥砂浆凝固后,可敷设墙上的接地线。
4.3.2.2接地干线穿墙时,应加套管保护;跨越伸缩缝时,应留有伸缩余量(作成“Ω”形),并分别距伸缩缝两端各100mm处加以固定。
4.3.2.3接地干线跨越门口时,应暗敷设于地面内(做地面以前埋好)。
4.2.3.4接地干线用螺栓连接或焊接方法固定在距地250mm~300mm 的支持卡子上,干线与墙面应有10mm~15mm的距离;支持件应采用25mm×4mm或40mm×4mm的扁钢(或铜排),尾端应制成燕尾状,埋入深度为90mm,总长度为110mm。
支持件间的水平直线距离一般为0.5m~1.5m,垂直部分为1.5m~3m,转弯或分支处为0.5m。
4.3.2.5转角处接地干线弯曲半径不得小于扁钢(或铜排)厚度的二倍。
4.3.2.6明敷接地线在其表面适当位置做好接地标记(贴色标或做色环)。
4.4防雷引下线敷设4.4.1防雷引下线暗敷设4.4.1.1首先将所需扁钢(或圆钢)用手锤(或钢筋扳子)进行调直。
4.4.1.2将调直的引下线运到安装地点,按设计要求随建筑物引上,挂好。
4.4.1.3及时将引下线的下端与接地体焊接好(或与断接卡子连接好)。
随着建筑物的逐步增高,将引下线敷设至建筑物屋顶为止。
如需接头,则应进行焊接,焊接后应敲掉药皮并刷防锈漆(现浇混凝土除外),并进行隐检验收,做好记录。
4.4.2防雷引下线明敷4.4.2.1引下线如为扁钢,可放在平板上用手锤调直;如为圆钢可进行冷拉调直。
4.4.2.2将引下线用大绳提升到最高点,然后由上而下逐点固定,直至安装到断接卡子处。
如需接头则应进行焊接。
焊接后,清除药皮,局部调直,刷防锈漆及银粉漆。
4.4.2.3将接地线地面以上1.6m段套上保护管,并卡固及刷红白油漆。
4.4.2.4用镀锌螺栓将断接卡子与接地引下线连接牢固。
4.5接闪器安装4.5.1避雷针制作与安装4.5.1.1避雷针制作按设计要求的材料所需的长度分上、中、下三节进行下料。
如针尖采用钢管制作,可先将上节钢管一端锯成锯齿形,用手锤收尖后,进行焊缝磨尖,刷锡,然后将另一端与中、下二节钢管找直,焊好。
4.5.1.2避雷针安装先将支座钢板的底板固定在预埋的地脚螺栓上,焊上一块肋板,再将避雷针立起,找直、找正后,进行点焊,然后加以校正,焊上其它三块肋板。
最后将引下线焊在底板上,清除药皮刷防锈漆及银粉漆。
4.5.2避雷网安装4.5.2.1建筑物屋顶上有突出物,如金属旗杆、透气管、金属天沟,铁栏杆、爬梯、电视天线、冷却塔等,这些部位的金属导体都必须与避雷网焊接成一体。
4.5.2.2在建造物的变形缝处,应做防雷跨越处理。
4.5.2.3避雷网分明暗网两种,网格越密,其可靠性就越好。
网格的密度应视建筑物的重要程度而定。
重要的建筑可使用5m×5m网格;一般建筑物采用20m×20m网格即可。
如果设计有特殊要求应按设计要求去做。
4.5.3避雷带(均压环)安装4.5.3.1避雷带可以暗敷设在建筑物表面的抹灰层内,或直接利用结构钢筋,与暗敷的避雷网相焊接。
4.5.3.2利用结构梁内的主筋或腰筋与预先准备好的约20cm的连接钢筋头焊接成一体,并与柱筋中引下线焊成一个整体。
