电气设备防雷及接地

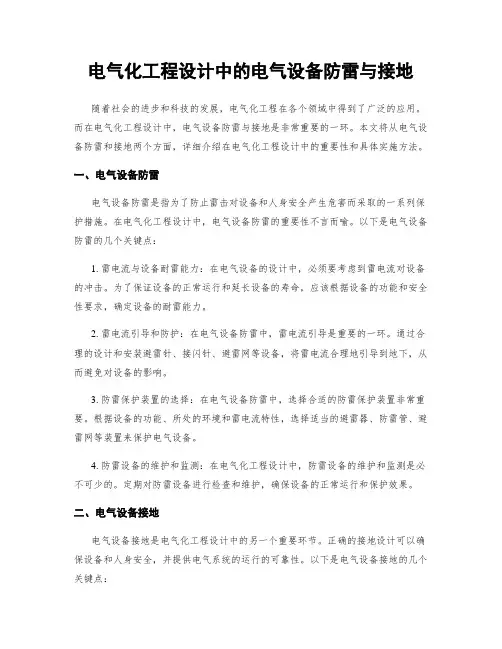

电气化工程设计中的电气设备防雷与接地随着社会的进步和科技的发展，电气化工程在各个领域中得到了广泛的应用。

而在电气化工程设计中，电气设备防雷与接地是非常重要的一环。

本文将从电气设备防雷和接地两个方面，详细介绍在电气化工程设计中的重要性和具体实施方法。

一、电气设备防雷电气设备防雷是指为了防止雷击对设备和人身安全产生危害而采取的一系列保护措施。

在电气化工程设计中，电气设备防雷的重要性不言而喻。

以下是电气设备防雷的几个关键点：1. 雷电流与设备耐雷能力：在电气设备的设计中，必须要考虑到雷电流对设备的冲击。

为了保证设备的正常运行和延长设备的寿命，应该根据设备的功能和安全性要求，确定设备的耐雷能力。

2. 雷电流引导和防护：在电气设备防雷中，雷电流引导是重要的一环。

通过合理的设计和安装避雷针、接闪针、避雷网等设备，将雷电流合理地引导到地下，从而避免对设备的影响。

3. 防雷保护装置的选择：在电气设备防雷中，选择合适的防雷保护装置非常重要。

根据设备的功能、所处的环境和雷电流特性，选择适当的避雷器、防雷管、避雷网等装置来保护电气设备。

4. 防雷设备的维护和监测：在电气化工程设计中，防雷设备的维护和监测是必不可少的。

定期对防雷设备进行检查和维护，确保设备的正常运行和保护效果。

二、电气设备接地电气设备接地是电气化工程设计中的另一个重要环节。

正确的接地设计可以确保设备和人身安全，并提供电气系统的运行的可靠性。

以下是电气设备接地的几个关键点：1. 接地系统的设计：在电气设备接地设计中，应该根据设备的类型、工作电压等因素，确定合适的接地系统。

接地系统包括设备接地、系统接地和建筑物接地等。

2. 接地电阻的控制：电气设备接地的电阻值对设备的安全和工作效果有直接影响。

为了控制接地电阻，可以采取增加接地体面积、降低接地电阻材料的电阻率等方法，提高接地的效果。

3. 接地导体的选择：在电气设备接地设计中，应该选择导电性能好且耐腐蚀的导体材料。

防雷与接地工程施工规范近年来，随着科技的发展，雷电对各种建筑和设备的危害日益凸显。

为了保护人员的生命安全和财产的安全，防雷与接地工程成为了现代社会重要的工程项目。

正确的防雷与接地工程施工规范能够有效地减少雷电对建筑和设备的危害，本文将详细介绍防雷与接地工程施工规范的相关内容。

一、防雷与接地的基本概念与原理1. 防雷概念：防雷即是指通过合理的措施和设备，减少雷电对建筑物和设备产生的危害，保护人身安全和设备设施的正常运行。

2. 接地概念：接地即是指将电器设备的金属外壳或者其他金属部件与地面连接，以便将电器设备的故障电流迅速导入地下，达到保护设备和人身安全的目的。

3. 防雷与接地原理：通过正确地设置避雷针、接地装置、避雷带、避雷栅等，将雷电引入地下，使电流能够通过合适的回路迅速消散，以防止火灾、爆炸等危险，同时保护设备和人员的安全。

二、防雷与接地工程施工的基本要求1. 场地选择：防雷与接地工程施工前，应进行周密的勘察和设计，选择合适的场地，远离高空设备和金属物体，减少雷击的可能性。

2. 避雷装置安装：根据建筑物的高度和形状，合理选择避雷装置。

避雷针应安装到建筑物的高处，与建筑物缝隙处的凸出部分遥相呼应，以形成对雷电的吸引。

同时，避雷针与导线之间应保持足够的距离，避免雷电对导线的直接打击。

3. 接地装置布置：接地装置应设置在建筑物的接地体上，接地体的选择应根据建筑结构和土壤特性进行合理配置。

接地装置与避雷装置之间的导线应有良好的导电性能，以便将雷电迅速引至地下。

4. 避雷带设置：对于大型建筑物或者设备，可以设置避雷带。

避雷带应安装在建筑物的顶部，并固定牢固，与避雷装置和接地装置连接紧密。

避雷带可有效地分散雷电对建筑物的冲击力量。

5. 导线和电缆布线：在布线时，应注意导线和电缆的绝缘性能，以免受到外界雷电的干扰。

导线和电缆的选择和布置应在施工前进行充分的筹划和设计。

三、施工过程中的安全措施1. 勘察和检测：在施工前进行必要的勘察和检测工作，以确认场地的地质和地形条件，以及周围环境的影响因素。

防雷与接地安全操作规程一、操作目的为了保障人员、设备安全，预防雷击事故发生，规范防雷与接地操作，制定本规程。

二、适用范围本规程适用于所有需要进行防雷与接地操作的场所，包括建筑物、设备、通信线路等。

三、操作要求1. 防雷设备的安装与检查（1）按照国家标准和相关规定，建立防雷设备的安装和维护档案。

（2）定期检查和测试防雷设备的可靠性，如遇到故障及时修理或更换。

2. 防雷装置的种类及安装位置（1）根据场所特点和建筑物结构情况，选择适当的防雷装置，如避雷针、避雷带等。

（2）避雷针的安装位置应选择在建筑物的高处，且与建筑物的金属结构连接良好。

（3）避雷带应安装在建筑物的天棚下方，并保持良好的接地。

避雷带与建筑物金属结构之间的连接应牢固可靠。

3. 场所防雷（1）场所内不得存放易燃易爆和可导电性能差的物品，以免对雷电具有吸引力。

（2）场所内的电线电缆应按照国家标准和相关规定进行防雷接地处理。

（3）建筑物的进出口处应设置防雷设备，避免雷电通过电缆等途径进入建筑。

4. 防雷维护与维修（1）定期巡查设备、线路、建筑物等防雷设施，发现问题及时维修或更换。

（2）避雷装置在被雷击后，应立即检查和维修，如有需要，及时更换。

5. 接地装置的建设与检验（1）按照国家标准和相关规定，建立接地装置的设计、施工及验收档案。

（2）接地装置的材料和施工应符合规定，保证接地电阻的稳定和低值。

（3）定期对接地装置进行测试和检验，确保其可靠性和安全性。

6. 防雷培训（1）对从事防雷与接地工作的人员进行培训，提高其防雷意识和操作技能。

（2）组织定期的防雷知识培训和应急演练，增强人员紧急处理能力。

四、安全注意事项1. 防雷操作人员应穿着适当的防护装备，如安全帽、绝缘手套等。

2. 在进行防雷操作时，应遵守相关的操作规程和安全操作要求。

3. 严禁擅自拆卸、改变防雷设备和接地装置的结构和位置。

4. 在雷雨天气下，不得进行高空作业和户外作业。

5. 在雷雨天气下，应迅速采取防雷措施，如尽快回到室内，远离高处、开阔场地、金属结构等。

电气设备接地（接零）、静电、防雷保护安全管理标准1范围1.1本标准规定了电气设备接地（接零）、静电、防雷保护管理的职责、管理内容与要求、检查与考核等。

1.2本标准所指接地（接零）、静电、防雷保护是指生产区域范围内的接地线网、接地线、防静电、防雷装置等。

1.3本标准适用于电气设备接地（接零）、静电、防雷保护的安全管理。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》GB/T15498-2003《企业标准体系管理标准和工作标准体系》DL/T800-2012《电力企业标准编制规则》JGJ46-2005《施工现场临时用电安全技术规范（附条文说明）》GB50057-2010《建筑物防雷设计规范》GB50169-2016《电气装置安装工程接地装置施工及验收规范》GB26860-2011《电力安全工作规程发电厂和变电站电气部分》《现场作业工作管理规定》3职责3.1电气设备的管理部门是电气设备接地（接零）、静电、防雷保护管理的主管部门。

3.2生产技术部负责组织协调、技术监督各部门接地（接零）、静电、防雷保护的工作。

防雷、防静电装置的检测，由生产技术部在每年雷雨季节之前请具备防雷装置检测资质的单位对全厂防雷设施、设备进行检查、检测。

检测工作结束后，检测单位出具设备防雷、防静电装置检测数据报告，生产技术部存档备查并对报告中提出的整改事项下发到各部门进行整改。

3.3安全监察部负责组织进行监督检查各部门接地（接零）、静电、防雷保护的执行情况。

3.4发电部做好悬挂式接地线的维护、避雷器动作记录、泄露电流的记录，做好全厂接地、静电、防雷的巡检发缺工作。

电气设备的有效防雷引言：雷电是自然界中常见的天气现象之一，其产生的高能量电流可对电气设备造成巨大的破坏。

为了保护电气设备免受雷击的危害，有效的防雷措施是必不可少的。

本文将介绍几种常见的电气设备防雷方法，以供参考。

1. 接地保护接地是电气设备防雷的基本手段之一。

良好的接地能够将雷电的电流迅速引入大地，从而保护设备的安全。

在设计电气设备时，应采用合适的接地电阻，并确保接地系统的质量良好，以提供低阻抗的电流排散路径。

2. 避雷针避雷针是一种有效的防雷设备，它能够吸引雷电，并通过导体将电荷引入大地。

避雷针需要安装在建筑物或设备的高处，以确保最大限度地吸引雷电，从而保护设备免受雷击。

3. 金属屏蔽金属屏蔽是一种常见的防雷方法，通过将电气设备包裹在金属层中，可以将外界的雷电干扰最小化。

金属屏蔽主要用于电气设备的外壳或关键部件，从而有效地隔离雷电电场和磁场。

4. 可靠的绝缘良好的绝缘是电气设备保护的关键。

使用高质量的绝缘材料和设计绝缘系统能够有效地隔离雷电对设备的侵害。

在设计电气设备时，应确保绝缘材料的品质符合相关标准，并且绝缘系统的配置能够满足设备的使用要求。

5. 防雷保护器防雷保护器是一种针对电气设备的专用装置，它能够有效地保护设备免受雷击的危害。

防雷保护器通常采用可控硅等元件，能够在雷电冲击下迅速引导电流，以保护设备的安全。

6. 合理的布线电气设备的布线方式对于防雷非常重要。

合理的布线可以减少雷电对设备的侵害。

首先，应尽量避免电缆和导线与雷电直接接触，通过合理的走线规划和布置，使其远离潜在的雷电热点。

其次，电缆和导线的金属屏蔽和接地应得到合理配置，以提供有效的保护。

7. 定期检测和维护定期检测和维护电气设备的防雷系统是保持其有效性的关键。

通过定期检查防雷装置的工作状态、绝缘材料的良好性以及接地系统的连通性，能够及时发现潜在的问题并采取措施解决，从而确保设备的防雷功能一直处于较高水平。

结论：电气设备的有效防雷对于设备的正常运行至关重要。

电气防雷接地分类和要求电气防雷接地是指在电气系统中建立良好的接地系统，以保护设备和人员免受雷击和电击的危害。

根据不同的需求和要求，电气防雷接地可以分为以下几类：直接接地、间接接地和防雷接地。

1. 直接接地：直接接地是指将电气设备或建筑物的金属部分通过导线直接连接到地下导体上，以达到接地的目的。

直接接地的要求包括接地电阻、接地体的材料和尺寸等。

接地电阻是评价接地效果的重要指标，通常要求接地电阻低于指定的限值。

接地体的材料可以选择铜、镀锌钢等导电性能良好的材料，而接地体的尺寸则需要根据设备的负荷和接地电阻的要求来确定。

2. 间接接地：间接接地是指通过中间介质将电气设备或建筑物的金属部分与地下导体相连接。

常见的间接接地方式包括引下线接地和接地网接地。

引下线接地是指将设备或建筑物的金属部分与引下线相连接，然后将引下线连接到地下导体上。

接地网接地是指将设备或建筑物的金属部分与接地网相连接，然后将接地网连接到地下导体上。

间接接地的要求包括接地介质的材料和尺寸、接地线的选择和布置等。

接地介质可以选择导电性能良好的材料，如铜排或镀锌钢带。

接地线的选择和布置要根据设备的特点、环境条件和接地要求来确定。

3. 防雷接地：防雷接地是指在电气系统中建立用于抵御雷电冲击的接地系统。

防雷接地的要求包括接地电阻、接地体的材料和尺寸等。

接地电阻是评价防雷接地效果的重要指标，通常要求接地电阻低于指定的限值。

接地体的材料可以选择铜、镀锌钢等导电性能良好的材料，而接地体的尺寸则需要根据雷电冲击的能量和接地电阻的要求来确定。

电气防雷接地的分类和要求在不同的国家和行业标准中可能存在差异，因此在设计和施工过程中需要参考和遵守相关的标准和规范。

此外，电气防雷接地的有效性还与接地系统的周围环境、土壤特性等因素有关，因此在实际应用中需要综合考虑各种因素，确保接地系统的安全可靠性。

电气防雷接地根据不同的需求和要求可以分为直接接地、间接接地和防雷接地。

建筑电气系统的接地与防雷是保证建筑物电气系统正常运行和人身安全的重要措施。

正常的电气接地能有效地保护设备和人员免受触电伤害，而良好的防雷系统能保护建筑物免受雷击的危害。

本文将详细介绍建筑电气系统的接地与防雷措施。

一、建筑物电气系统的接地1. 接地原理接地是将建筑物电气系统的金属构成部分与地之间建立电气连接的措施，以实现电荷平衡和电流回流。

接地的原理主要包括以下几点：（1）安全接地：将设备和电气线路的导体通过良好的接地系统与大地连接，以确保设备在正常工作和故障情况下的人身安全。

（2）保护接地：将建筑物的金属构成部分通过接地系统与大地连接，以实现对闪电和静电的保护，减少雷击和静电放电对建筑物及人员的危害。

2. 接地方式建筑物的接地方式主要有以下几种：（1）直接接地：将设备和电气线路的金属导体直接通过接地电极与大地连接。

（2）间接接地：将设备和电气线路的金属导体通过接地电极与阻抗低的设备或金属结构连接，再通过这些结构与大地相连。

（3）混合接地：直接接地和间接接地的结合使用，根据具体情况选用。

3. 接地电极的选择选择接地电极时应考虑以下几个因素：（1）电阻：接地电极的电阻要尽可能低，一般不应大于10欧姆。

（2）耐腐蚀性：接地电极应具有良好的耐腐蚀性，以保证长期可靠运行。

（3）防雷性能：接地电极应能有效地耗散雷击电流，减少雷击对建筑物和设备的危害。

二、建筑物的防雷措施建筑物的防雷措施主要包括室外和室内两个方面。

1. 室外防雷措施（1）接闪装置：安装接闪装置可以在雷电活动频繁的地区提供有效的防雷保护。

接闪装置能够吸收和分散雷电过电压，避免雷电直接打击建筑物。

（2）避雷带：避雷带是一种金属导体，铺设在建筑物周围的屋顶上。

它能有效阻断雷电的侵入，减少雷击危害。

（3）接地系统：在建筑物周围和顶部安装良好的接地电极，确保雷电能够通过地下导体回流到大地，减少雷电的危害。

2. 室内防雷措施（1）引下线：引下线是将接闪装置或避雷带与接地电极连接，将雷电引入地下导体。

电气防雷防静电安全要求电气防雷和防静电安全是保障电气设备和人员安全的重要要求。

针对不同的工作环境和设备类型，制定相应的安全标准和措施十分必要。

本文将从防雷和防静电两个方面进行详细介绍。

一、电气防雷安全要求电气设备受雷击可能造成设备故障、系统瘫痪和人身安全风险。

因此，制定电气防雷安全要求以保护设备和人员安全十分重要。

1.设备保护措施（1）防雷接地：通过设置可靠的接地系统，将雷击电流引入大地，减少雷击对设备的损害。

（2）避雷装置：在设备表面安装避雷装置，以分散雷电风险，并引导雷电流经过设备外壳和接地系统入地。

（3）过电压保护：在电气设备中装置过电压保护器，以便在雷电波通过设备时保护设备免受过高电压的影响。

（4）屏蔽保护：对于特殊设备，如计算机和通信电子设备，应采取屏蔽措施，阻止雷击电磁波对设备内部的干扰。

（5）防浪涌电流：通过设置浪涌电流保护装置来防止雷电等外界因素引发的浪涌电流对设备的损坏。

2.安全标准制定适当的安全标准是电气防雷要求的重要组成部分。

包括以下标准：（1）GB/T 20081-2006《防雷技术通则》：规定了电气设备防雷的一般原则和技术要求。

（2）GB/T 16927.1-2011《电气安装工程防雷技术》：对防雷系统的设计、安装、验收和维护提供了详细的规范要求。

（3）GB 50057-2010《建筑物防雷设计规范》：针对建筑物的防雷设计，规定了防雷系统设置的基本要求和技术参数。

二、电气防静电安全要求电气设备在操作过程中容易产生静电，而静电可能引发火灾、爆炸等危险。

因此，采取有效的静电防护措施以减少静电带来的风险是十分重要的。

1.设备保护措施（1）接地：对于易产生静电的设备，要进行良好的接地处理。

通过接地将静电及时导出，减少静电积累。

（2）静电消除器：对于需要频繁操作的设备，可使用静电消除器，定期清除设备上的静电，避免积累引发危险。

（3）抗静电材料：对于易积累静电的材料，如塑料、橡胶等，可使用抗静电材料进行替代，减少静电产生和积累。

防雷及接地工程1、设备接地不规范【现象】应该进行接地的设备、金属构件不接地或接地不规范、漏接现象，危及设备与人身安全。

【预防治理】所有电气装置中，由于绝缘损坏而可能带电的电气装置，其金属部分及其构架均应有保护接地。

应进行保护接地的部分如下：(1)电机、变压器及其他电器的金属底座和外壳；(2)电气设备的传动装置：(3)室内外配电装置的金属或钢筋混凝土构架及靠近带电部分的金属遮栏和金属网门等；(4)配电、控制、保护用的柜、盘、台、箱的框架；(5)交、直流电力电缆的接线盒、终端盒的金属外壳和电缆的金属护层、穿线的钢管；，(6)电缆桥架、支架和井架；(7)装有避雷线的电力线路杆塔；(8)装在配电线路杆上的电器设备；(9)在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔等。

接至电气设备、器具和可拆卸的其他非带电金属部件接地(接零)的分支线,必须直接与接地干线相连，严禁串联连接。

2、接地线连接不符合要求【现象】接地线的连接不符合要求，一旦发生事故，起不到保护接地作用，其后果不堪设想。

【预防治理】根据技术标准GB50169-2006第2.4.2条和《建筑电气工程施工质量验收规范》(GB50303-2002)规定，接地线的连接应采用搭接焊，其焊接长度必须为：(1)扁钢一一扁钢搭接长度为扁钢宽度的2倍，且至少三面施焊；(2)圆钢一一圆钢及圆钢与扁钢搭接长度为圆钢直径的6倍，且双面施焊；(3)扁钢一一钢管或角钢焊接时，为了连接可靠和保证足够的截面积，除应在紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；(4)可拆卸部分用螺栓连接，其接触面要平，镀锌螺栓的零件(平、弹簧垫片)要齐全，连接紧密；(5)除埋设在混凝土中的焊接接头外，有防腐措施。

3、屋顶栏杆作避雷带时，对接不符合要求【现象】采用屋顶栏杆做避雷带时，避雷钢筋对接后不再搭接。

引下线焊接不符合要求。

【预防治理】屋顶栏杆作避雷带时，钢管对接后还应用钢筋搭接，引下线搭接长度必须不小于引下线直径的6倍。

防雷、防静电与接地1 防雷基础1) 雷击是一种自然现象，它能释放出巨大的能量、具有极强大的破坏能力。

雷电对人参、设备设施的主要方式有：雷击、雷电感应、雷击电磁脉冲。

防雷主要采取以下措施：传导、搭接、接地、分流、屏蔽、躲避。

2) 雷电会导致多种不同形式的危害，没有任何一种办法可以全面防止雷电的危害。

3) 直击雷：是带电云层（雷云）与建筑物构架、其它物体、大地或防雷装置之间发生的迅猛放电现象，并由此伴随而产生的电效应、热效应或机械力等一系列的破坏作用，危害建筑物、建筑物内电子设备和人。

直击雷的电压峰值通常可达几万伏甚至几百万伏，电流峰值可达几十kA乃至几百kA，其之所以破坏性很强，主要原因是雷云所蕴藏的能量在极短的时间（其持续时间通常只有几μs到几百μs）就释放出来，瞬间功率巨大的。

防御直击雷：通常都是充分利用建筑物的基础桩、梁柱等结构钢筋作为引下线和接地装置，采用避雷针、避雷带、避雷线、避雷网或金属物件作为接闪器，将雷电流接收下来，并通过作引下线的金属导体导引至埋于大地起散流作用的接地装置再泄散入地。

4) 雷电感应：指当雷云来临时地面上的一切物体，尤其是导体，由于静电感应，都聚集起大量的雷电极性相反的束缚电荷，在雷云对地或对另一雷云闪击放电后，云中的电荷就变成了自由电荷，从而产生出很高的静电电压（感应电压），其过电压幅值可达到几万到几十万伏，这种过电压往往会造成附近的户外传输信号线路、埋地电力线、设备间连接线、接地不良的金属物导体和大型的金属设备放电而引起电火花，从而引起火灾、爆炸、危及人身安全或对供电系统造成的危害。

另外，在雷电闪击时，由于雷电流的变化率大而在雷电流的通道附近就形成了一个很强的感应电磁场，对建筑物内的电子设备造成干扰、破坏，又或者使周围的金属构件产生感应电流，从而产生大量的热而引起火灾。

感应雷虽然没有直接雷猛烈，但其发生的几率比直击雷高得多。

阻止感应雷的有效手段是屏蔽，将建筑物屋顶、墙体中的钢筋以及金属门窗、引入建筑物、构筑物的金属管道等通通连起来，达到一定的网格距就可以防御雷电感应。
