继电保护讲解之控制回路

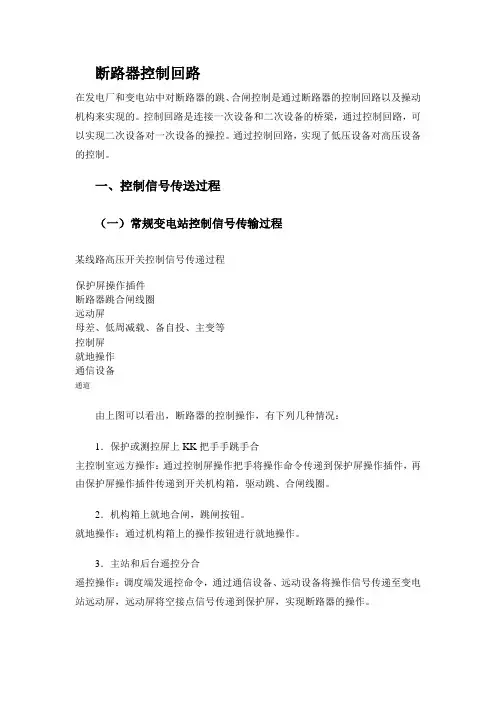

断路器控制回路在发电厂和变电站中对断路器的跳、合闸控制是通过断路器的控制回路以及操动机构来实现的。

控制回路是连接一次设备和二次设备的桥梁，通过控制回路，可以实现二次设备对一次设备的操控。

通过控制回路，实现了低压设备对高压设备的控制。

一、控制信号传送过程（一）常规变电站控制信号传输过程某线路高压开关控制信号传递过程保护屏操作插件断路器跳合闸线圈远动屏母差、低周减载、备自投、主变等控制屏就地操作通信设备通道由上图可以看出，断路器的控制操作，有下列几种情况：1．保护或测控屏上KK把手手跳手合主控制室远方操作：通过控制屏操作把手将操作命令传递到保护屏操作插件，再由保护屏操作插件传递到开关机构箱，驱动跳、合闸线圈。

2．机构箱上就地合闸，跳闸按钮。

就地操作：通过机构箱上的操作按钮进行就地操作。

3．主站和后台遥控分合遥控操作：调度端发遥控命令，通过通信设备、远动设备将操作信号传递至变电站远动屏，远动屏将空接点信号传递到保护屏，实现断路器的操作。

4．开关保护跳合闸开关本身保护设备、重合闸设备动作，发跳、合闸命令至操作插件，引起开关进行跳、合闸操作。

5. 其他保护跳合闸母差、低频减载等其他保护设备及自动装置动作，引起断路器跳闸。

可以看出，前三项为人为操作，后两项为自动操作，因此断路器的操作据此可分为人为操作和自动操作。

根据操作时相对断路器距离的远近，可分为就地操作、远方操作、遥控操作。

就地通过开关机构箱本身操作按钮进行的操作为就地操作，有些开关的保护设备装在开关柜上，相应的操作回路也在就地，这样通过保护设备上操作回路进行的操作也是就地操作，保护设备在主控室，在主控室进行的操作为远方操作，通过调度端进行的操作为遥控操作。

（二）综自站控制信号传输过程某线路高压开关控制信号传递过程保护屏操作插件断路器跳合闸线圈母差、低周减载、备自投、主变保护等就地操作通信屏后台机测控屏远动通信屏屏通信设备远动通信屏屏通信设备通道操作方式与常规变电站相比，仅在远方操作和遥控操作时不同。

继电保护--控制回路断线原理及查找方法一、控制回路断线信号原理断路器控制回路，即是控制断路器分合的回路，电源为直流，一般为±110V 多见，本文均以此电源为例。

控制回路断线信号一般是有断路器分合闸回路合闸位置继电器和分闸位置继电器常闭接点串联组成，如图1所示：4XD5控制回路断线0453TWJB 3TWJA 11HWJA 11HWJB 4XD10443TWJC11HWJC图1 控制回路信号回路路断线；若断路器在分位，表明合闸回路断线。

二、控制回路断线查找方法1、控制回路断线常见原因分析：（1）控制回路电源失电（电源空开跳闸或电源接线松动）；（2）保护屏、端子箱或断路器机构内有关接线松动；（3）断路器内辅助接点松动或损坏；（4）断路器内SF6闭锁或分合闸低油压闭锁；（5）断路器未储能或储能接点存在问题；（6）断路器分合闸线圈烧损等。

以上（3）（4）（5）（6）为断路器内控制回路，会在专门文章里介绍。

2、控制回路断线查找步骤方法（1）当控制回路断线时，首先确认断路器控制电源是否正常；查看操作箱及机构箱是否有明显烧损痕迹或焦糊味（2）若电源正常及无其他明显异常，再确认断路器在什么位置，当断路器在合位时，肯定是分闸回路断线；若在分位，肯定是合闸回路断线；（3）分段查找，确认是保护屏内问题还是机构箱内问题，使用万用表直流档测量合闸回路4CD12或分闸回路4CD2电位。

断路器分位时，若测量图2中4CD12为无电位或为+110V（部分设计回路4CD11、4CD12是短接的，因分位监视回路设计串有存在分压电阻，若回路正常时，4CD12一般都是-110V），则表明合闸回路自点4CD12后存在问题，致使负电位未过来，即表明机构内控制回路存在问题（确认排除后面接线无松动）；断路器合位时，若测量图3中4CD2为+110V（因分位监视回路设计时存在分压电阻，若回路正常，4CD2一般都是-110V），则表明分闸回路自点4CD2后存在问题，致使负电位未过来，即表明机构内控制回路存在问题（确认排除后面接线无松动）；综上反之是保护屏内操作箱有问题（确认屏内接线无松动）。

继电保护操作回路是二次回路的基本回路，各类装置的跳合闸命令均需要通过操作回路来实现断路器的分合闸行为，熟悉操作回路是现场调试人员的基本要求。

110kV变电站操作回路构成该回路的基本结构，220kV变电站操作回路与此类似。

现以110kV变电站的操作回路（图1）为例，对操作回路进行简单介绍。

LD绿灯，表示分闸状态HD红灯，表示合闸状态TWJ跳闸位置继电器HWJ合闸位置继电器HBJI合闸保持继电器，电流线圈启动TBJI跳闸保持继电器，电流线圈启动TBJV跳闸保持继电器，电压线圈保持KK手动跳合闸把手开关DL1断路器辅助常开接点DL2断路器辅助常闭接点1）当开关运行时，DL1断开，DL2闭合。

HD，HWJ，TBJI线圈，TQ构成回路，HD亮，HWJ动作，但是由于各个线圈有较大阻值，使得TQ上分的电压不至于让其动作，保护调闸出口时，TJ，TYJ，TBJI线圈，TQ直接勾通，TQ上分到较大电压而动作，同时TBJI接点动作自保持TBJI线圈一直将断路器断开才返回（即DL2断开）。

2）合闸回路原理与跳闸回路相同。

3）在合闸线圈上并联了TBJV线圈回路，这个回路是为了防止在跳闸过程中有合闸命令而损坏机构。

例如合闸后合闸接点HJ或者KK的5，8粘连，开关在跳闸过程中TBJI闭合，HJ，TBJV线圈，TBJI勾通，TBJV动作时TBJV线圈自保持，相当于将合圈短接了（同时TBJV闭接点断开，合闸线圈被隔离）。

这个回路叫防跳回路，意思是防止开关跳跃，简称防跳。

4）KKJ是合后继电器，通过D1、D2两个二极管的单相导通性能来保证只有手动合闸才能让其动作，手动跳闸才能让其复归，KKJ是磁保持继电器，动作后不自动返回，KKJ又称手合继电器，其接点可以用于“备自投”、“重合闸”，“不对应”等。

5）HYJ与TYJ是合闸和跳闸压力继电器，接入断路器机构的气压接点，在以SF6为灭弧绝缘介质的开关中，如果SF6气体有泄露，则当气体压力降至危及灭弧时该接点J1和J2导通，将操作回路断开，禁止操作。

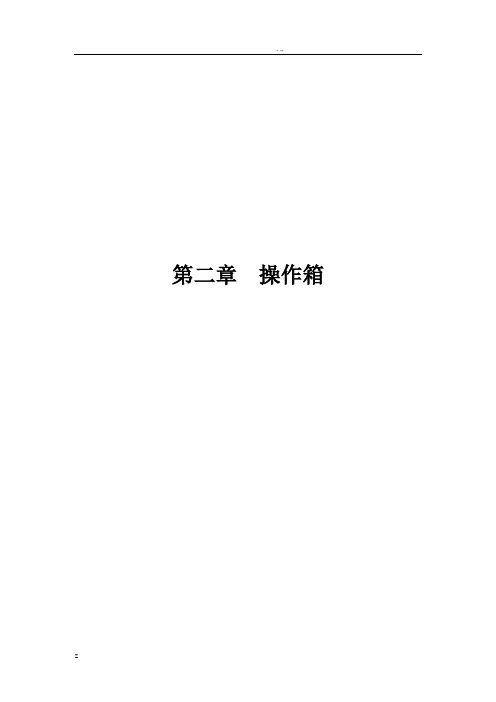

第二章操作箱第一节概述1.断路器操作机构1.1断路器操作机构及控制回路操作机构是断路器本身附带的跳合闸传动装置，目前常用的机构有电磁操作机构、液压操作机构、弹簧操作机构、电动操作机构、气压操作机构等。

其中应用最为广泛的是电磁操作机构和液压操作机构。

断路器操作机构箱内电气控制回路包括：合闸和分闸操作回路，电气防跳回路，操作机构压力低闭锁回路，灭弧介质压力低闭锁回路，电机控制回路，加热回路，重合闸闭锁回路。

1.2断路器操作机构压力低的闭锁方式液压操作机构以高压油推动活塞实现合闸与分闸，其压力闭锁由高到低一般设有“重合闸闭锁”、“合闸闭锁”、“分闸闭锁”3级。

气动操作机构的分闸操作靠压缩空气来完成，而合闸操作则靠在分闸操作时储能的合闸弹簧来完成，其压力闭锁一般设有“重合闸闭锁”和“操作闭锁”2级。

弹簧操作机构设有“弹簧未储能”1级闭锁。

2.操作箱的组成2.1 操作箱内继电器组成2.1.1 监视断路器合闸回路的合闸位置继电器及监视断路器跳闸位置继电器。

2.1.2 防止断路器跳跃继电器。

2.1.3 手动合闸继电器。

2.1.4 压力监察或闭锁继电器。

2.1.5 手动跳闸继电器及保护相跳闸继电器。

2.1.6 一次重合闸脉冲回路。

2.1.7 辅助中间继电器。

2.1.8 跳闸信号继电器及备用信号继电器。

2.2 操作箱除了完成跳、合闸操作功能外，其输出触点还应完成的功能2.2.1 用于发出断路器位置不一致或非全相运行状态信号2.2.2 用于发出控制回路断线信号。

2.2.3 用于发出气(液)压力降低不允许跳闸信号。

2.2.4 用于发出气(液)压力降低到不允许重合闸信号。

2.2.5 用于发出断路器位置的远动信号。

2.2.6 由断路器位置继电器控制高频闭锁停信。

2.2.7 由断路器位置继电器控制高频相差三跳停信。

2.2.8 用于发出事故音响信号。

2.2.9 手动合闸时加速相间距离保护。

2.2.10 手动合闸时加速零序电流方向保护。

直流母线电压监视装置原理图----------------------------- 1直流绝缘监视装置---------------------------------------- 1不同点接地危害图---------------------------------------- 2带有灯光监视的断路器控制回路（电磁操动机构）--------------------- 3带有灯光监视的断路器控制回路（弹簧操动机构）--------------------- 5带有灯光监视的断路器控制回路（液压操动机构）--------------------- 6闪光装置接线图（由两个中间继电器构成）------------------------------ 8闪光装置接线图（由闪光继电器构成）------------------------------------ 9中央复归能重复动作的事故信号装置原理图------------------- 9预告信号装置原理图------------------------------------- 11线路定时限过电流保护原理图----------------------------- 12线路方向过电流保护原理图------------------------------- 13线路三段式电流保护原理图------------------------------- 14线路三段式零序电流保护原理图--------------------------- 15双回线的横联差动保护原理图----------------------------- 16双回线电流平衡保护原理图------------------------------- 18变压器瓦斯保护原理图----------------------------------- 19双绕组变压器纵差保护原理图----------------------------- 20三绕组变压器差动保护原理图----------------------------- 21变压器复合电压启动的过电流保护原理图--------------------- 22单电源三绕组变压器过电流保护原理图----------------------- 23变压器过零序电流保护原理图----------------------------- 24变压器中性点直接接地零序电流保护和中性点间隙接地保------24线路三相一次重合闸装置原理图--------------------------- 26自动按频率减负荷装置（LALF）原理图-------------------- 29储能电容器组接线图-------------------------------------- 29小电流接地系统交流绝缘监视原理接线图--------------------- 29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图------------------------------- 31开关事故跳闸音响回路原理接线图------------------------- 31二次回路展开图说明（10KV线路保护原理图）------------------------- 32直流回路展开图说明------------------------------------- 331、图E-103为直流母线电压监视装置电路图，请说明其作用。

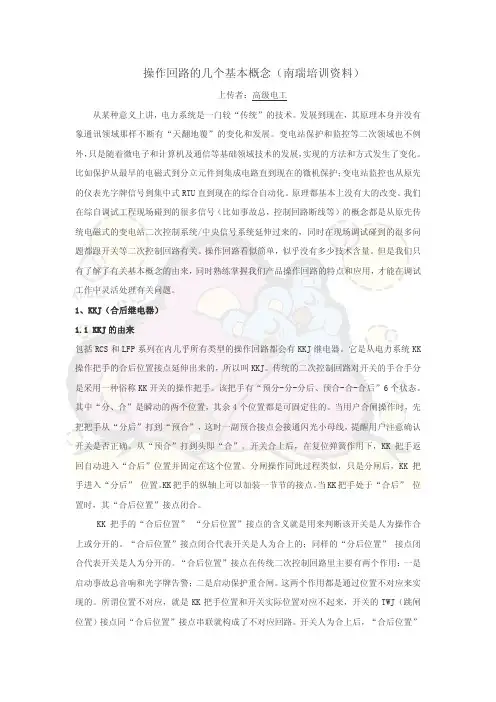

操作回路的几个基本概念（南瑞培训资料）上传者：高级电工从某种意义上讲，电力系统是一门较“传统”的技术。

发展到现在，其原理本身并没有象通讯领域那样不断有“天翻地覆”的变化和发展。

变电站保护和监控等二次领域也不例外，只是随着微电子和计算机及通信等基础领域技术的发展，实现的方法和方式发生了变化。

比如保护从最早的电磁式到分立元件到集成电路直到现在的微机保护；变电站监控也从原先的仪表光字牌信号到集中式RTU直到现在的综合自动化。

原理都基本上没有大的改变。

我们在综自调试工程现场碰到的很多信号（比如事故总，控制回路断线等）的概念都是从原先传统电磁式的变电站二次控制系统/中央信号系统延伸过来的，同时在现场调试碰到的很多问题都跟开关等二次控制回路有关。

操作回路看似简单，似乎没有多少技术含量。

但是我们只有了解了有关基本概念的由来，同时熟练掌握我们产品操作回路的特点和应用，才能在调试工作中灵活处理有关问题。

1、KKJ（合后继电器）1.1 KKJ的由来包括RCS和LFP系列在内几乎所有类型的操作回路都会有KKJ继电器。

它是从电力系统KK 操作把手的合后位置接点延伸出来的，所以叫KKJ。

传统的二次控制回路对开关的手合手分是采用一种俗称KK开关的操作把手。

该把手有“预分-分-分后、预合-合-合后”6个状态。

其中“分、合”是瞬动的两个位置，其余4个位置都是可固定住的。

当用户合闸操作时，先把把手从“分后”打到“预合”，这时一副预合接点会接通闪光小母线，提醒用户注意确认开关是否正确。

从“预合”打到头即“合”。

开关合上后，在复位弹簧作用下，KK把手返回自动进入“合后”位置并固定在这个位置。

分闸操作同此过程类似，只是分闸后，KK把手进入“分后” 位置。

KK把手的纵轴上可以加装一节节的接点。

当KK把手处于“合后” 位置时，其“合后位置”接点闭合。

KK把手的“合后位置” “分后位置”接点的含义就是用来判断该开关是人为操作合上或分开的。

“合后位置”接点闭合代表开关是人为合上的；同样的“分后位置” 接点闭合代表开关是人为分开的。

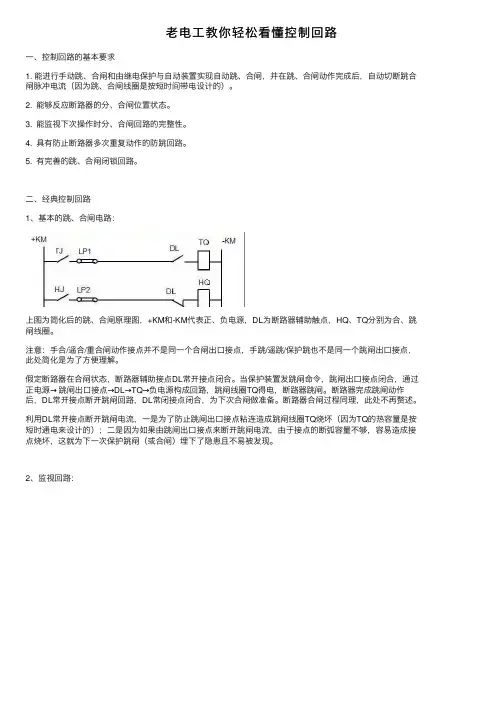

⽼电⼯教你轻松看懂控制回路⼀、控制回路的基本要求1. 能进⾏⼿动跳、合闸和由继电保护与⾃动装置实现⾃动跳、合闸，并在跳、合闸动作完成后，⾃动切断跳合闸脉冲电流（因为跳、合闸线圈是按短时间带电设计的）。

2. 能够反应断路器的分、合闸位置状态。

3. 能监视下次操作时分、合闸回路的完整性。

4. 具有防⽌断路器多次重复动作的防跳回路。

5. 有完善的跳、合闸闭锁回路。

⼆、经典控制回路1、基本的跳、合闸电路：上图为简化后的跳、合闸原理图，+KM和-KM代表正、负电源，DL为断路器辅助触点，HQ、TQ分别为合、跳闸线圈。

注意：⼿合/遥合/重合闸动作接点并不是同⼀个合闸出⼝接点，⼿跳/遥跳/保护跳也不是同⼀个跳闸出⼝接点，此处简化是为了⽅便理解。

假定断路器在合闸状态，断路器辅助接点DL常开接点闭合。

当保护装置发跳闸命令，跳闸出⼝接点闭合，通过正电源→跳闸出⼝接点→DL→TQ→负电源构成回路，跳闸线圈TQ得电，断路器跳闸。

断路器完成跳闸动作后，DL常开接点断开跳闸回路，DL常闭接点闭合，为下次合闸做准备。

断路器合闸过程同理，此处不再赘述。

利⽤DL常开接点断开跳闸电流，⼀是为了防⽌跳闸出⼝接点粘连造成跳闸线圈TQ烧坏（因为TQ的热容量是按短时通电来设计的）；⼆是因为如果由跳闸出⼝接点来断开跳闸电流，由于接点的断弧容量不够，容易造成接点烧坏，这就为下⼀次保护跳闸（或合闸）埋下了隐患且不易被发现。

2、监视回路：以上的回路是不能满⾜实际需要的，前⾯提到的控制回路的基本要求，控制回路应该能够反映断路器的位置状态以及跳合闸回路的完整性。

所以我们在回路中增加了TWJ、HWJ来监视跳闸回路、合闸回路的完整性。

图中⽤绿⾊表⽰。

HWJ和TWJ分别为合、分闸监视继电器。

当开关在分位时，DL常闭触点闭合，TWJ继电器所在回路导通,TWJ动作，在本图下⽅的TWJ常开触点闭合，分位指⽰灯点亮，反应断路器在分闸位置，合闸回路完好。

同理合位指⽰灯亮时，指⽰断路器在合闸位置，跳闸回路完好。

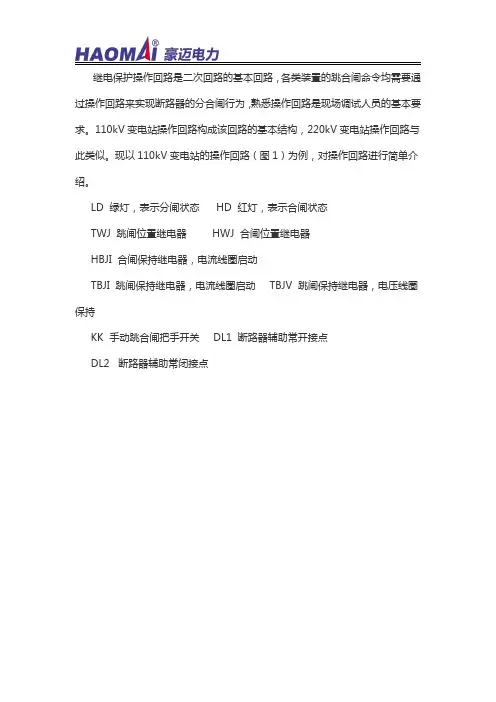

来源：豪迈电力继电保护操作回路是二次回路的基本回路，各类装置的跳合闸命令均需要通过操作回路来实现断路器的分合闸行为，熟悉操作回路是现场调试人员的基本要求。

110kV变电站操作回路构成该回路的基本结构，220kV变电站操作回路与此类似。

现以110kV变电站的操作回路（图1）为例，对操作回路进行简单介绍。

LD 绿灯，表示分闸状态 HD 红灯，表示合闸状态TWJ 跳闸位置继电器 HWJ合闸位置继电器HBJI 合闸保持继电器，电流线圈启动TBJI跳闸保持继电器，电流线圈启动 TBJV 跳闸保持继电器，电压线圈保持KK手动跳合闸把手开关 DL1 断路器辅助常开接点 DL2 断路器辅助常闭接点1）当开关运行时，DL1断开，DL2闭合。

HD，HWJ，TBJI线圈，TQ构成回路，HD亮，HWJ动作，但是由于各个线圈有较大阻值，使得TQ上分的电压不至于让其动作，保护调闸出口时，TJ，TYJ，TBJI线圈，TQ直接勾通，TQ上分到较大电压而动作，同时TBJI接点动作自保持TBJI线圈一直将断路器断开才返回（即DL2断开）。

2）合闸回路原理与跳闸回路相同。

3）在合闸线圈上并联了TBJV线圈回路，这个回路是为了防止在跳闸过程中有合闸命令而损坏机构。

例如合闸后合闸接点HJ或者KK的5，8粘连，开关在跳闸过程中TBJI闭合，HJ，TBJV线圈，TBJI勾通，TBJV动作时TBJV线圈自保持，相当于将合圈短接了（同时TBJV闭接点断开，合闸线圈被隔离）。

这个回路叫防跳回路，意思是防止开关跳跃，简称防跳。

4）KKJ是合后继电器，通过D1、D2两个二极管的单相导通性能来保证只有手动合闸才能让其动作，手动跳闸才能让其复归，KKJ是磁保持继电器，动作后不自动返回，K KJ又称手合继电器，其接点可以用于“备自投”、“重合闸”，“不对应”等。

5）HYJ与TYJ是合闸和跳闸压力继电器，接入断路器机构的气压接点，在以SF6为灭弧绝缘介质的开关中，如果SF6气体有泄露，则当气体压力降至危及灭弧时该接点J1和J2导通，将操作回路断开，禁止操作。

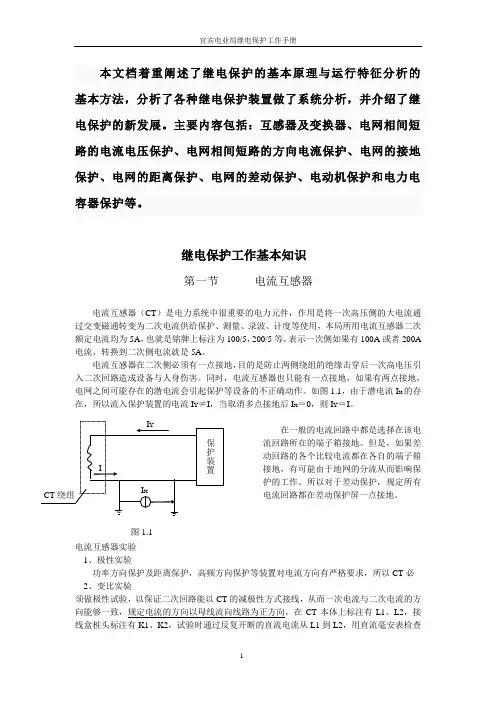

本文档着重阐述了继电保护的基本原理与运行特征分析的基本方法，分析了各种继电保护装置做了系统分析，并介绍了继电保护的新发展。

主要内容包括：互感器及变换器、电网相间短路的电流电压保护、电网相间短路的方向电流保护、电网的接地保护、电网的距离保护、电网的差动保护、电动机保护和电力电容器保护等。

继电保护工作基本知识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A 电流，转换到二次侧电流就是5A。

电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。

同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。

如图1.1，由于潜电流I X的存在，所以流入保护装置的电流I Y≠I，当取消多点接地后I X＝0，则I Y＝I。

在一般的电流回路中都是选择在该电流回路所在的端子箱接地。

但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。

所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。

图1.1电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。

线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。

继电保护--操作箱合闸、跳闸及防跳回路一、控制回路断路器控制回路，即是控制断路器分合的回路，电源为直流，一般为±110V多见。

现场实际中控制回路主要包括两个方面，继电保护操作箱中的控制回路与断路器本体的控制回路，两者经设计单位整合设计接线才能构成完整的断路器控制回路。

二、操作箱合闸回路(CZX-11G)4QD7-1SHJ手合接点闭合(ZHJ重合闸接点)-SHJA-4CD14-4CD12(或-1TBUJA-2TBUJA常闭接点)-开关辅助常闭接点-合闸线圈-负电4QD51。

跳位监视：如图1所示，4QD1-1HJA-1TWJA-2TWJA-3TWJA-4CD11-开关辅助接点-4QD51,在开关分位时导通，1HJA为发光二级管，当其点亮时表明开关合闸回路是通的，1TWJA、2TWJA、3TWJA为跳位监视继电器，开关分位时，该继电器是动作的，即常开接点闭合，常闭接点断开，注意1HJA点亮只代表跳位监视回路是通的，若4CD11、4CD12短接可代表4CD12后面的合闸回路是通的。

三、操作箱跳闸回路(CZX-11G)以A相跳闸回路为例，说明跳闸回路过程，虚线框内为断路器机构内简化操作回路。

4QD1、4QD7位操作正电源+110V，4QD51为操作负电源-110V。

跳闸过程：断路器为合位时，机构内断路器常开辅助接点（虚线框内）呈闭合状态，操作电源负电经合闸线圈、开关常闭辅助接点导通至4CD1、4CD2，手动及保护跳闸导通过程：正电4QD7-STJA手跳接点(或经TJQ、TJR、TJF一般为母差保护跳闸启动继电器接点；4QD19前一般是线路保护跳闸接点过来并经跳闸压板)-11TBIJA-12TBIJA-4CD2-开关辅助常开接点-分闸线圈-负电4QD51。

合位监视：如图2所示，4QD1-11HWJA-12HWJA-13HWJA-4CD1-4CD2-开关辅助接点-4QD51,在开关合位时导通；4QD1-1TJA-11TBIJA-11TBIJA-4CD2-开关辅助接点-4QD51,1TJA为发光二级管，当其点亮时表明开关跳闸回路是通的，11HWJA、12HWJA、13HWJA为合位监视继电器，开关合位时，该继电器是动作的，即常开接点闭合，常闭接点断开，注意1TJA点亮代表11TBIJA-12TBIJA-4CD2-开关辅助接点-4QD51的合闸回路是通的。

利用一次电流和工作电压对保护装置接线进行校核（简称为向量检查）是检查二次回路正确性的有效手段。

请回答以下问题：1）在什么情况下，需要进行向量检查？2）什么样的继电器或装置需进行向量检查？3）请以零序功率方向元件为例，简述向量检查的方法、步骤并作分析答：1）新安装设备、设备回路经较大改动的装置，再投入运行前必须进行相量检查。

定期检验中，如曾拆动过电压、电流回路的接线，只要保证设备的回路没有变化，用简单的方法判明拆动的地方恢复完好即可，不一定要进行相量检查。

2）凡对接入的电流、电压的相互关系、极性有严格要求的装置，都需进行相量检查。

3）首先要腾出一组TV,专门供给零序方向元件作相量检查使用，其他线路运行设备，由另一组TV供电。

在腾出的TV端子箱处，改接开口三角绕组的接线，使装置的UL,UN之间出现100V的电压。

一般情况取出开口三角的负UA电压，模拟A相接地。

如现场情况不方便也可以模拟B 相、C相接地。

在保护屏的安装处，测量开口三角的U L端子与Ua、Ub、Uc端子的电压，确保方向元件加入的电压相位正确。

依次将Ia、Ib、Ic电流通入零序方向元件，不许动进入方向元件的零序电流接线，要在TA 端子牌上通过短接或断开相应回路的方法获取各相电流。

观察执行元件的动作情况。

测量三相电流的相位，与屏表的读数进行核对，确定功率的送、受情况。

1.继电保护设备的试验可分为回路试验和装置调试两部分。

请你简述其中的回路试验部分的特点和要求。

答：(1)检查PT二次、三次中性线分别引入保护室，并在保护室N600小母线处一点接地(2)检查CT二次中性线一点接地(3)控制电缆屏蔽层二端在保护室和升压站接地(4)高频同轴电缆在保护室和升压站二端接地，且并联100平方毫米铜棒(5)检查两套主保护直流电源相互独立，没有直接电的联系，直流电源分别来自不同的直流电源分路(6)断路器操作电源同断路器失灵保护装置的电源相互独立(7)必须在保护屏端子排上通入交流电压、电流模拟故障量进行整组联动试验，不得用手动人工短接点方式进行试验(8)模拟通入80%UN直流电压进行直流回路整组联动试验，包括保护装置及断路器跳、合闸。

变压器继电保护原理图动作过程讲解目录：一、变压器的保护方式二、断路器在分闸状态，用控制开关合闸过程三、断路器在合闸状态，用控制开关分闸过程四、断路器的“试合闸”动作过程五、断路器合闸到永久性短路故障点，变压器保护动作过程及跳跃闭锁继电器的“防跳”功能分析六、断路器在合闸工作状态，变压器电流速断保护范围内发生故障，保护动作过程分析七、断路器在合闸工作状态，变压器过电流保护范围内发生故障，保护动作过程分析八、断路器在合闸工作状态，变压器轻瓦斯信号动作过程九、断路器在合闸工作状态，变压器重瓦斯保护动作过程十、断路器在合闸工作状态，变压器温度信号动作过程十一、断路器在合闸工作状态，变压器单相接地保护动作过程十二、断路器在合闸工作状态，断路器跳闸回路断线监视功能分析十三、断路器在合闸工作状态，变压器电流测量回路工作原理分析过程讲解：一、变压器的保护方式1．对于6～10kV车间变电所的主变压器，通常装设带时限的过电流保护，如果过电流保护动作时间大于0.5～0.7s时，还应装设电流速断保护。

2．瓦斯保护容量在800kV．A及其以上的油浸式变压器应装设瓦斯保护，作为变压器油箱内部故障和油面降低的主保护。

3．电流速断保护它与瓦斯保护相互配合，可快速切除变压器高压侧及其内部的各种故障，均为变压器的主保护。

4．过电流保护是为了防止变压器外部短路引起的过电流和作为变压器主保护的后备保护而装设的继电保护装置。

5．温度保护作为变压器油温升高和冷却系统工作不良的保护装置。

6．单相接地保护由零序电流互感器及与之连接的电流继电器构成。

作为变压器高压侧出现单相接地故障的保护。

二、断路器在分闸状态，用控制开关合闸过程1．当断路器QF在分闸位置，控制开关SA在“跳闸后”位置。

“工作位置”行程开关2SQ 触点已闭合，控制开关SA（11，10）触点接通，常闭辅助触点QF1闭合，此时，绿灯GN接通控制小母线WC而亮平光。

电流路径：WC+→1FU→SA11－10→GN→2SQ→QF1→KO→2FU→WC-2．控制开关SA切至“预备合闸”位置时：其一，控制开关SA（9，10）触点接通,SA（11，10）触点断开，绿灯GN接通闪光小母线WF，断路器位置和控制开关位置不对应，绿灯GN闪光；电流路径：WF+→SA9－10→GN→2SQ→QF1→KO→2FU→WC-其二，控制开关SA（1，3）触点接通，为“事故跳闸”音响信号接通做准备。
