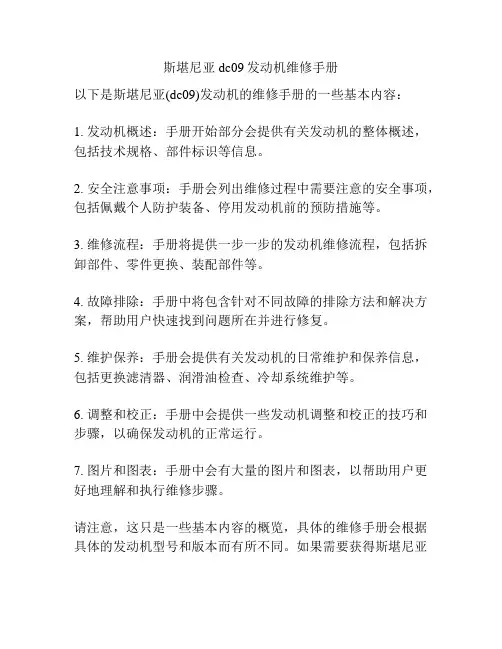

斯堪尼亚dc09发动机维修手册

以下是斯堪尼亚(dc09)发动机的维修手册的一些基本内容：

1. 发动机概述：手册开始部分会提供有关发动机的整体概述，包括技术规格、部件标识等信息。

2. 安全注意事项：手册会列出维修过程中需要注意的安全事项，包括佩戴个人防护装备、停用发动机前的预防措施等。

3. 维修流程：手册将提供一步一步的发动机维修流程，包括拆卸部件、零件更换、装配部件等。

4. 故障排除：手册中将包含针对不同故障的排除方法和解决方案，帮助用户快速找到问题所在并进行修复。

5. 维护保养：手册会提供有关发动机的日常维护和保养信息，包括更换滤清器、润滑油检查、冷却系统维护等。

6. 调整和校正：手册中会提供一些发动机调整和校正的技巧和步骤，以确保发动机的正常运行。

7. 图片和图表：手册中会有大量的图片和图表，以帮助用户更好地理解和执行维修步骤。

请注意，这只是一些基本内容的概览，具体的维修手册会根据具体的发动机型号和版本而有所不同。如果需要获得斯堪尼亚(dc09)发动机维修手册的详细信息，请参考斯堪尼亚官方网站或与斯堪尼亚授权经销商联系。

柴油发电机维修手册

第一章 概述

柴油发电机是一种常见的发电设备，广泛应用于工业、建筑、农业等领域。为了保证柴油发电机的正常运转和延长其使用寿命，正确的维修非常重要。本手册将详细介绍柴油发电机的维修方法和技巧，使读者能够通过本手册来解决常见的故障和问题。

第二章 维修准备

在进行柴油发电机的维修前，必须做好充分的准备工作，以确保安全和高效维修。以下是维修准备的主要步骤：

1. 清理工作区域：确保工作区域干净整洁，减少维修过程中发生意外的风险。

2. 获取维修工具：根据维修手册提供的要求，准备好所需的维修工具和设备。

3. 关闭柴油发电机：在维修前，必须确保柴油发电机已经完全关闭，并断开电源。

4. 获取维修手册和相关资料：阅读维修手册，并准备好相关的维修资料和图纸，以便参考和查阅。

第三章 常见故障和维修方法

本章将介绍柴油发电机常见的故障原因以及相应的维修方法。以下是几个常见的故障情况： 1. 发动机启动困难：可能是由于燃油供应不足、点火系统故障或电池电量低等原因造成。维修方法包括检查燃油供应系统、清洁或更换火花塞以及检查电池状态等。

2. 发电机不输出电流：可能是由于发电机电刷磨损、电路故障或励磁系统故障等原因导致。维修方法包括更换电刷、修复电路故障或检查励磁系统。

3. 发动机运转不稳定：可能是由于进气系统堵塞、燃油供应不足或点火系统故障等原因引起。维修方法包括清洁进气系统、检查燃油供应系统和点火系统等。

4. 发电机过载：可能是由于负载过大、配电线路过热或电压调节器故障等原因造成。维修方法包括减小负载、检查配电线路以及更换电压调节器等。

第四章 维护和保养

为了确保柴油发电机的长期稳定运行，定期的维护和保养工作非常重要。以下是一些常见的维护和保养事项：

1. 更换机油和机滤：定期更换发动机机油和机滤可以确保发动机内部零件的润滑和清洁。

2. 清洗空气滤清器：定期清洗空气滤清器可以防止灰尘和杂质进入发动机，从而保护发动机的正常工作。

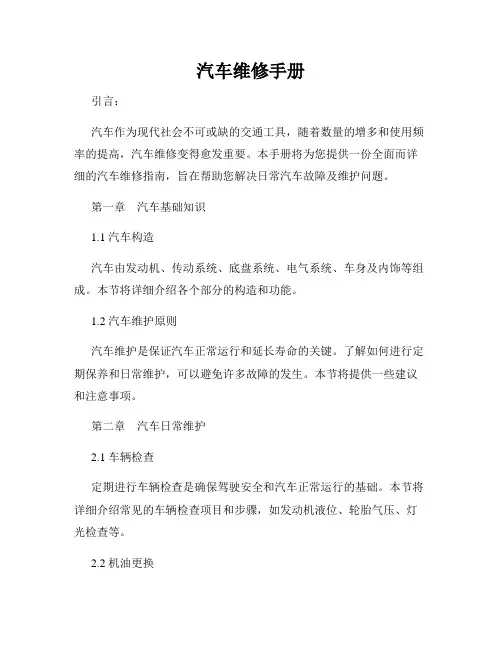

汽车维修手册

引言：

汽车作为现代社会不可或缺的交通工具，随着数量的增多和使用频率的提高，汽车维修变得愈发重要。本手册将为您提供一份全面而详细的汽车维修指南，旨在帮助您解决日常汽车故障及维护问题。

第一章 汽车基础知识

1.1 汽车构造

汽车由发动机、传动系统、底盘系统、电气系统、车身及内饰等组成。本节将详细介绍各个部分的构造和功能。

1.2 汽车维护原则

汽车维护是保证汽车正常运行和延长寿命的关键。了解如何进行定期保养和日常维护，可以避免许多故障的发生。本节将提供一些建议和注意事项。

第二章 汽车日常维护

2.1 车辆检查

定期进行车辆检查是确保驾驶安全和汽车正常运行的基础。本节将详细介绍常见的车辆检查项目和步骤，如发动机液位、轮胎气压、灯光检查等。

2.2 机油更换 机油是发动机正常工作的关键因素，需要定期更换。本节将教您如何正确选择机油、更换机油和更换机滤器。

2.3 电瓶维护

电瓶是汽车电力系统的核心组件，需要定期检查和维护。本节将指导您如何清洁电瓶、检查电解液水平以及更换电瓶。

第三章 常见故障及应急处理

3.1 发动机故障

发动机故障是汽车最常见的问题之一。本节将列举常见的发动机故障原因及相应的应急处理方法。

3.2 刹车故障

刹车系统是汽车安全的关键部件，故障时需要立即采取应急措施。本节将介绍一些常见的刹车故障并指导您如何应对。

3.3 电路故障

电路故障会导致许多汽车电器设备失效，对驾驶安全和行车舒适性造成影响。本节将教您如何排除常见的电路故障和简单维修方法。

第四章 预防措施与注意事项

4.1 汽车保养周期表

定期保养是确保汽车正常运行和延长寿命的基础。本节将提供一份汽车保养周期表，帮助您掌握维护的时间点和内容。 4.2 秋冬季汽车保养

秋冬季是汽车容易发生故障的季节，本节将介绍一些特殊的汽车保养措施，保证汽车在寒冷的天气下保持正常运行。

结语：

本手册旨在为广大车主和驾驶员提供一份实用的汽车维修指南。通过了解汽车基础知识、进行日常维护和掌握应急处理方法，可以有效地减少故障和事故发生的概率，提高驾驶安全性和汽车的使用寿命。希望本手册能对您的汽车维修工作和驾驶经验有所帮助。

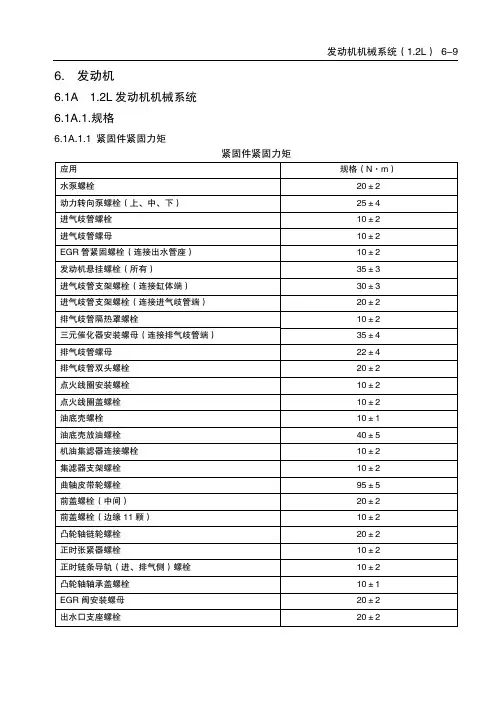

发动机机械系统（1.2L） 6-96. 发动机 6.1A 1.2L发动机机械系统 6.1A.1.规格 6.1A.1.1 紧固件紧固力矩 紧固件紧固力矩 应用 规格（N·m） 水泵螺栓 20±2 动力转向泵螺栓（上、中、下） 25±4 进气歧管螺栓 10±2 进气歧管螺母 10±2 EGR管紧固螺栓（连接出水管座） 10±2 发动机悬挂螺栓（所有） 35±3 进气歧管支架螺栓（连接缸体端） 30±3 进气歧管支架螺栓（连接进气歧管端） 20±2 排气歧管隔热罩螺栓 10±2 三元催化器安装螺母（连接排气歧管端） 35±4 排气歧管螺母 22±4 排气歧管双头螺栓 20±2 点火线圈安装螺栓 10±2 点火线圈盖螺栓 10±2 油底壳螺栓 10±1 油底壳放油螺栓 40±5 机油集滤器连接螺栓 10±2 集滤器支架螺栓 10±2 曲轴皮带轮螺栓 95±5 前盖螺栓（中间） 20±2 前盖螺栓（边缘11颗） 10±2 凸轮轴链轮螺栓 20±2 正时张紧器螺栓 10±2 正时链条导轨（进、排气侧）螺栓 10±2 凸轮轴轴承盖螺栓 10±1 EGR阀安装螺母 20±2 出水口支座螺栓 20±2 6-10发动机机械系统（1.2L） 出水口支座螺母、双头螺柱 20±2 节温器壳体螺栓 10±2 冷却液温度传感器 20±2 缸盖螺栓 （20±2）＋（80°±2°） 离合器压盘紧固螺栓 25±2 飞轮紧固螺栓 65±5 曲轴后油封座螺栓 10±2 主轴承盖螺栓 58±3 连杆螺栓、螺母 32±2 燃油导轨螺栓 10±1 PDA执行器安装螺栓 10±1 节气门体安装螺栓 10±2 进气压力传感器螺栓 10±2 节气门位置传感器螺栓 10±2 EGR管紧固螺栓（进气歧管端） 10±1 凸轮轴位置传感器螺栓 12±2 凸轮轴轴承盖螺栓 10±1 凸轮轴罩盖螺栓 10±1 曲轴位置传感器螺栓 10±2 爆震传感器螺栓 20±2 机油压力开关 18±2 机油泵安装螺钉 10±2 油尺导管支架安装螺栓 10±2 火花塞安装螺栓 27±3 水泵盖螺栓 10±1 发动机后吊钩螺栓 20±2 发动机前吊钩螺栓 10±2 碳罐电磁阀安装螺栓 10±2 机油滤清器安装接头 22±2 机油滤清器总成 20±2 前氧传感器 42±5 后氧传感器 50±10 张紧轮内六角螺栓 35±4 发动机机械系统（1.2L） 6-116.1A.1.2 发动机机械系统规格 应用 规格 一般数据 发动机类型 直列四缸、水冷、双顶置凸轮轴（16气门）、进气道多点燃油电控喷射，四冲程汽油机 排量 1.206 缸径 69.7mm 活塞行程 79mm 压缩比 9.8:1 最大功率/6000 rpm 63Kw 最大扭矩 108N.m/4400rpm 火花塞间隙 0.8～0.9 火花塞型号 YR7DC 点火顺序 1-3-4-2 汽缸体 气缸直径 69.7 +0.01/-0.02 mm 缸孔圆度 0.005mm 缸孔圆柱度 0.008mm 凸轮轴 凸轮轴轴径&宽度(mm) 23/16(21) 轴颈跳动度(mm) 0.02 轴颈圆柱度(mm) 0.007 凸轮平行度（mm） 0.005 凸轮高度(mm)（轴心到桃顶高+基圆半径） 进气（24+16）±0.05 排气（23.45+16）±0.05冷却系统 容量 6.2±0.2L 曲轴 连杆轴颈直径(mm) 38 +0.017/-0.005 mm 连杆轴颈失圆度 0.005mm 曲轴端隙(mm) 0.08~0.29 曲轴主轴承间隙——全部(mm) 0.018~0.05 曲轴主轴承过大尺寸维修——两种尺寸(mm) 0.25/0.50 曲轴主轴径直径&宽度(mm) 49+0.017/-0.005mm&23.15+/-0.15mm 曲轴主轴承轴颈失圆度 0.005mm 气缸盖 总高(mm) 121.3 气门导管高度(mm) 导管总长 39.5mm 压入缸盖后凸出高度 13.0+/-0.2 mm 润滑系统 润滑类型 飞溅，压力润滑 机油容量——带机滤器 4L 机油泵 6-12发动机机械系统（1.2L） 机油泵压力4000±40rpm 274.4KPa 机油压力4000±40rpm （274.4~333）±39KPa 活塞环端隙 活塞环闭口间隙与侧隙 气环：间隙：0.2~0.7mm 侧隙：0.04~0.12mm 油环：间隙：0.2~0.7mm 侧隙：0.04~0.12mm 活塞 与气缸孔间隙 0.035mm 活塞直径 69.68±0.07mm 活塞凸出缸体面最大高度 2.5 活塞顶面锥度 15° 活塞销 活塞销与活塞间隙 0.006~0.019mm 活塞销直径 17(0/-0.005)mm 活塞销长度 53.5(0/-0.25)mm 活塞销偏移量——朝推力侧 0.5±0.1mm 连杆 连杆小头与活塞销间隙 0.006~0.019mm 连杆弯曲平行度 0.04/80 连杆扭转平行度 0.08/80 连杆大端止推间隙 0.1~0.25 连杆轴颈与连杆轴瓦间隙 0.020~0.052 气门 气门直径——进气 25.9±0.12 气门直径——排气 23.5±0.12 气门工作面角度 45° 气门工作面跳动量 0.03 气门座宽度——进气 5.8—0.075 气门座宽度——排气 5.4—0.075 气门杆直径——进气 4.972±0.007 气门杆直径——排气 4.963±0.007 气门导管内径 5.000~5.012 气门间隙——进气 0.075~0.125 气门间隙——排气 0.245~0.295 气门弹簧 气门弹簧自由长度 43.67 气门弹簧预负荷 210±8.40N/25.7mm 气门弹簧垂直度 2° 密封剂或粘合胶 前端盖至缸体缸盖 Loctite 5900 油底壳至缸体 Loctite 5900 碗形塞密封胶 Loctite 962T 冷却水温传感器螺栓 HT2434 发动机机械系统（1.2L） 6-136.1A.2 诊断信息和程序 6.1A.2.1 诊断起始点－发动机机械系统 查阅“症状－发动机机械系统”，开始系统诊断。出现故障时查阅“说明与操作”信息，这有助于确定正确的症状诊断程序。查阅“说明与操作”信息还有助于确定客户描述的情况是否属于正常操作。参见“6.1A.5.1 发动机部件说明”，以确定正确的系统诊断程序和程序的位置。 6.1A.2.2 症状－发动机机械系统 方案式诊断 1. 若适用，在使用症状表前执行“发动机 控制系统-1.2 L”中的“诊断系统检查－发 动机控制系统”。 2. 查看系统操作，熟悉系统功能。参见 “6.1A.2.1分解视图”和“6.1A.5.1发动机 部件说明”。所有车辆诊断均应遵循一个逻 辑顺序。对于所有系统修理，方案式诊断是 一种通用的方法。可运用诊断流程解决系统 故障。当需要修理时，从诊断流程开始。 目视/ 外观检查 · 检查可能影响发动机操作的车辆售后服务装置。 · 检查方便操作或能够看到的系统部件，查看是否明显损坏或存在导致该症状的状况。 · 检查机油油位是否正确、机油粘度是否适当和滤清器应用是否正确。 · 确认故障出现的确切工况。记录诸如发动机转速、环境温度、发动机温度、发动机预热时间和其他细节等因素。 · 若适用，将发动机声音与车况良好的车辆作比较 确保没有校正正常情况。 间断性故障 在与客户报告相同的条件下测试车辆，以确认系统是否正常运行。 症状列表 参见下表中的症状诊断程序，以便对故障进行诊断： · 6.1A.2.3 机油消耗 · 6.1A.2.4 机油压力诊断和测试 · 6.1A.2.5 机油泄漏诊断 · 6.1A.2.6 发动机噪音诊断(一般说明) · 6.1A.2.7 发动机噪声的诊断（症状－原因/排除方法） · 6.1A.2.8 发动机缺火基本故障、伴随气门驱动组件异响 · 6.1A.2.9 发动机压缩测试 · 6.1A.2.10 真空度的测量 6.1A.2.3 机油消耗 一般说明 发动机的“机油消耗”是指燃烧掉的机油量。 在任何情况下，都不得将“机油消耗”的概念和机油盘，气缸盖等的机油泄漏相混淆。 发动机机油用于： 1. 用油膜将接触的表面分开以防止干燥摩擦。 2. 传导因摩擦产生的热量。 3. 带走燃烧后的残渣。 达到以上目的会耗费一定量的机油，也就是说，很多人期望内燃发动机的发展能生产出不需要机油的发动机，这种期望是绝对没道理的。但机油消耗是受内部运行因素、传动类型和制造公差等影响的。 在一般情况下，机油消耗是很少的，换油期间只需加一点即可，甚至根本不用加。 当然，当机油液面低于油位计的“下限”标志时就必须加油了。同样，应确保机油液面不要高出油位计的“上限”标志，否则会加大机油消耗。因为机油消耗时的必然性，所以如果发动机使用一段时间后，仍表明未消耗机油，则说明机油因特殊的工作条件被稀释了。 频繁的冷启动，过冷驾驶等会引起机油回流入机油盘时，携带有燃油粒子和浓缩液，它们将使机油变“稀”，从而导致发动机不消耗机油的错觉。在此情况下变稀的机油缺乏润滑的性能，如果又未能按时加油，则容易损坏发动机。 机油变淡主要出现在 6-14发动机机械系统（1.2L） 以城市为主的交通中，发动机在冷车情况下频繁低速驾驶。机油消耗一般在车辆驾驶了几千公里后开始稳定，所以测量机油消耗需在车辆行驶了7500 公里后进行。测量前应确保发动机不曾因泄漏损耗机油。油位计仅用于检查不用于测量。检查机油油位前发动机必须关闭至少2 分钟。 如果加注了最大油量后，油位并未达到量油计的最高位，可能是因为制造公差的原因。有关发动机机油信息均收于用户手册中。发动机行驶100 公里消耗0.075 升以上的机油则表示其机油消耗过多。以下列出了机油消耗过多的情况和解决办法。 · 机油液位指示器（量油计）不准 - 将车停在水平路面上，检查机油液面。 - 等待足够的时间，使机油沉降。 - 机油粘度不合适 - 对于当地温度，使用推荐的SAE粘度。 - 有关机油的粘度规格，参见“保养和润滑”。 · 连续高速驾驶 · 重负荷牵引，如挂车。缩短加注机油里程数。 · 曲轴箱通风系统功能失效 · 机油外漏 - 必要时，紧固螺栓。 - 根据需要，更换密封垫和/ 或密封胶。 - 气门导管、气门、气门油封磨损。 - 给气门导管铰孔。 - 安装加大尺寸的维修气门导管和/ 或新气门，更换油封。 · 活塞环折断或磨损 · 活塞环安装不当或坐位不正 · 活塞安装或装配不当 · 气缸盖衬垫机油泄放孔堵塞 · 进气衬垫损坏 机油消耗的测量方法 1. 进行检查时，车辆应置于水平路面上，发动机处于运行温度（机油温度至少80℃）。 2. 在放机油前让发动机怠速运转。 3. 排放完机油后立刻关闭发动机并用秒表记录排放时间：3 分钟。 （一般应在3 分钟内完成）。 4. 排放机油直至油呈滴状。 5. 让排放出来的发动机机油冷却至20°C （1 到2小时）。 6. 用量筒量出冷却后的机油油量，并按发动机注油的最大量重新加入新机油，但因未换油滤器而要减去0.3 升。 7. 重复以上步骤（步骤1 至步骤4），排放时间相同。 8. 在量筒中“消耗”的机油即为发动机机油消耗/路程消耗。 * 可购买的透明量筒， 1 至2 升。 6.1A.2.4 机油压力诊断和测试 所需工具 · PT-0011 机油压力表 1. 将车辆停放在水平面上，运行几分钟，等待足够的时间（2 至3 分钟），使机油沉降，并测量发动机机油油位。 2.按要求添加推荐级别的发动机机油，直到机油油位指示器指示为满。 3. 短暂运行发动机（10 至15 秒），确认压力计测 量的压力是否很低，或无机油压力。 4. 监听是否有气门传动组或敲击噪音。 5. 检查是否存在如下故障： · 机油呈泡沫状 · 低怠速 · 机油滤清器堵塞 · 机油被以下物品稀释： - 水 - 冷却液 - 未燃燃油混合物 · 有故障的机油滤清器旁通阀 · 不正确或有故障的机油压力表
