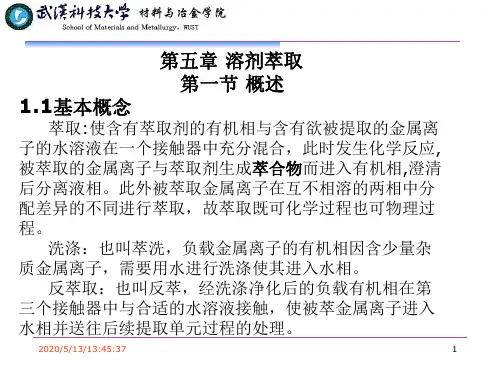

第五章 溶剂萃取

【5】、萃取体系表示法 被萃取物(起始浓度)/水相组成/有机相组成
〔萃合物的分子式〕
例：
Ta5, Nb5 100 克 升 4MH2SO4、8MHF 80%TBP 煤油 H2TaNbF6 •3TBP
表示被萃物是五价的Ta、Nb离子，萃取前它们 的浓度为100克/升，水相的组成为4M浓度的硫酸和 8M的氢氟酸。有机相的组成为80%的TBP作萃取剂， 20%的煤油作稀释剂，萃合物的分子式为 H2TaF6·3TBP及H2MbF6·3TBP。
• 根据离子的性质，大部分金属盐是强电解质，它 们在水中有较大的溶解度。这不仅是由于水是极 性大的液体，能够使盐类离解成离子，而且水使 金属离子溶剂化而促进溶解.然而大部分简单的金 属盐，显著地不溶于有机溶剂中。因为有机溶剂 多半是非极性化合物。
• 只有当金属离子或其盐类与有机溶剂分子生成一 种在有机溶剂中比在水中更易溶解的化合物时才 有可能。这主要是由于它们的分子结构与有机溶 剂分子具有相似的特点，即所谓“同类溶解同类” 规则。
（5）操作安全，无毒、不易燃、不挥发。 （6）稳定，便于储存。 （7）价廉，来源充足。
有色冶金生产中常用的萃取剂有胺盐、醇类、酮 类、羧酸类、磷酸类等。
萃合物：萃取剂与被萃取物发生化学反应生成的 不易溶于水相而易溶于有机相的化合物，通常是一种 络先要选用合适的萃取剂, 它是一种能将金属离子通过配位化学反应从水相选择 性地转入有机相,又能通过另一类配位化学反应从有 机相转到水相,借以达到金属的纯化与富集的有机化 合物。
• 人们为寻找选择性更高的萃取剂开展了大量的稀土溶 液配位化学的研究工作,可以说稀土配位化学的发展 就是从这里开始的。是配位化学和分离化学成功的结 合。配位化学一个重要的应用领域是配位萃取。

图 连结线斜率的变化
二.相平衡关系在三角形相图上的表示方法
1.溶解度曲线与联接线 一定温度下，测定体 系的溶解度曲线时，实验 测出的联结线的条数（即 共轭相的对数）总是有限 的，此时为了得到任何已 知平衡液相的共轭相的数 据，常借助辅助曲线（亦 称共轭曲线） 。
图 辅助曲线
2.辅助曲线和临界混溶点
第二节
液液相平衡
一. 三角形坐标图及杠杆规则 1.三角形坐标图 等边三角形 等腰直角三角形 不等腰直角三角形
一般而言，在萃取过程中很少遇到恒摩尔流的简化情况， 故在三角形坐标图中混合物的组成常用质量分数表示。 习惯 上，在三角形坐标图中，AB边以A的质量分率作为标度，BS 边以B的质量分率作为标度，SA边以S的质量分率作为标度。 三角形坐标图的每个顶点分别代表一个纯组分，即顶点A表示 纯溶质A，顶点B表示纯原溶剂（稀释剂）B，顶点S表示纯萃 取剂S。 三角形坐标图三条边上的任一点代表一个二元混合 物系，第三组分的组成为零。例如AB边上的E点，表示由A、 B组成的二元混合物系，由图可读得：A的组成为0.40，则B 的组成为（1.0-0.40）= 0.60，S的组成为零。
3. 分配系数和分配曲线
（1）分配系数 一定温度下，某组分在互相平衡的 E 相与 R 相中的组成之比称为该组分的分配系数，以 yA k表示，即溶质A
kA
yB 原溶剂B k B xB
xA
式中 yA、yB ——萃取相E中组分A、B的质量分数； xA、xB——萃余相R中组分A、B的质量分数。
分配系数kA表达了溶质在两个平衡液相中的分
第五章
▲ 第一节 概述
萃取
▲ 第二节 液液相平衡 ▲ 第三节 萃取分离效果及主要影响因数
▲ 第四节 萃取过程的计算

11
5.2 共去污-分离循环
(二) 工艺条件的选择
(1) 共萃取共去污(1A) ➢ ① 料液铀浓度 ➢ ② 料液和洗涤剂的硝酸浓度 ➢ ③ TBP浓度 ➢ ④ 铀饱和度 ➢ ⑤ 流比 ➢ ⑥ 温度
12
5.2 共去污-分离循环
(1) 共萃取共去污(1A) ➢ ① 料液铀浓度
✓ 高(生产能力/进料级的铀饱和度) ✓ 太高(粘度/密度/流动性)
• 加浓铀燃料元件：200-300g/L • 天然铀或低加浓铀：1.8mol/L
13
5.2 共去污-分离循环
(1) 共萃取共去污(1A) ➢ ② 料液和洗涤剂的硝酸浓度
高酸(3mol/L)进料低酸(1mol/L)洗涤
✓ 优点： • 有利于去除钌/锆/铌 ✓ 缺点： • 降低了设备的生产能力； • 有机相降解比较严重； • 提高了试剂消耗量，增加了强放废液处理和贮存费用。
25
5.2 共去污-分离循环
(3) 铀的反萃取（1C槽）
➢ ① 硝酸浓度 ➢ ② 温度
提高温度有利于 • 铀的反萃 • 分相，减少相夹带
➢ ③ 流比
铀的收率 反萃水相的铀浓度不致太低
26
5.2 共去污-分离循环
(4) 污溶剂的净化与复用
➢ 定义 ➢ 目的 ➢ 要求 ➢ 方法
27
5.2 共去污-分离循环
蒸发浓缩器
➢ 装置： 1CU ➢ 任务：便于对2DF调料
调料罐
➢ 装置： 2DF,2AF ➢ 任务：调酸调价
水相废液
➢ 装置：1AW,2DW,2AW
污溶剂
➢ 装置：1CW,2BW,2EW
5
6
5.2 共去污-分离循环
(一) 过程概述 ➢ (1) 共萃取共去污(1A)

有机溶剂中胶束 的表面活性剂分子的 疏水尾部向外，而亲 水头部向内，称为反 胶束。
当表面活性剂在有机溶剂中形成 反胶束时，水在有机溶剂中的溶解 度随表面活性剂浓度线性增大。
通过测定有机相中平衡水浓度的 变化，可以确定形成反胶束的最低 表面活性剂浓度。
反胶束的形成是表面活性剂分子 自发形成的纳米尺度的聚集体，是热 力学稳定的体系。
K a AH
（5-3）
其中，Ka为弱酸的解离常数；
[AH]和[A-]分别为游离酸和其酸根离 子的浓度。
如果在有机相中溶质不发生缔和， 仅以单分子形式存在，则游离的单分 子溶质符合分配定律，其分配常数为
Aa
AH
AH
（5-4）
其中，AH 表示有机相中游离酸的
浓度，Aa为游离酸的分配常数。
利用一般的分析方法测得的水 相浓度为游离酸和酸根离子的总 浓度，故为方便起见，用水相总
3．物理萃取和化学萃取
物理萃取
定义：溶质根据相似相溶原理在两相间 达到分配平衡，萃取剂与溶质间不发生 化学反应。
应用：广泛应用于抗生素及天然植物中 有效成分的提取。如利用乙酸丁酯萃取 青霉素。
化学萃取
定义：利用脂溶性萃取剂与溶质的化 学反应生成脂溶性复合分子，使溶质 向有机相分配。
应用：用于氨基酸、抗生素和有机酸 等生物产物的分离回收。
液体
双水相萃取
萃取剂
液固萃取（浸取）
固体原料 超临界流体
液体原料
2．反 萃 取
定义：调节水相条件，将目标产物从有机相 转入水相的操作。
作用：为了进一步纯化目标产物或便于后续 分离操作。
洗涤：常常加在萃取与反萃取操作之间，目 的是除去与目标产物同时萃取到有机相的杂 质，提高反萃取液中目标产物纯度。
