开关电源安规知识简介

开关电源类产品设计的安全规范
包括以下几个方面：
1. 符合国际标准：开关电源类产品设计应符合国际标准，例如IEC 60950-1（信息技术设备安全性通用要求）、EN 61558（电力设备的安全性和隔离变压器的安全性要求）等。

2. 输入端的安全：设计应考虑输入端的安全性，确保对电源质量进行滤波和稳压处理，防止过压、过流等问题。

3. 输出端的安全：设计应考虑输出端的安全性，确保稳定和可靠的输出电压、电流，并具备过载保护、过压保护、短路保护等功能。

4. 绝缘和隔离：开关电源应具备输入输出之间的绝缘和隔离功能，以保护用户免受电击风险。

5. 温度管理：合理设计散热系统，确保开关电源在正常工作范围内的温度不会过高，避免因过热导致电路失效或火灾等情况。

6. 标识和警示符号：产品上应清晰标识电源参数、输入/输出接口、警示符号等，以提示用户正确使用和避免潜在危险。

7. 物料选择和组装工艺：合理选择和使用电子元件，确保其符合安全要求，并采取合适的组装工艺，减少产品故障和火灾风险。

8. 可靠性测试和认证：开关电源应进行可靠性测试，例如Aging测试和温度循环测试等，以验证产品的稳定性和长期可靠
性。

同时，可以通过第三方认证机构获取相应认证，如CE认证、UL认证等。

总之，开关电源类产品设计的安全规范需要综合考虑输入端、输出端的安全性，绝缘和隔离、温度管理、标识和警示符号等因素，确保产品能够符合相关安全标准和要求，保障用户的使用安全。

安规知识解读以下如未特别说明，安规要求均指GB4943-20011、基本绝缘：对防电击提供基本保护的绝缘。

2、加强绝缘：除基本绝缘外施加的独立的绝缘，用于确保基本绝缘一旦失效时仍能防止电击。

3、电气间隙（clearance）：两个导电零部件之间的最短空间距离。

4、爬电距离（creepage distance）：沿绝缘表面测得的两个导电零部件之间的最短路径。

5、Y1电容可以认为具有加强绝缘的功能。

初—次级跨接的电容用Y1初—地之间可用Y2电容(1.5.7.1)Ø工程师设计时常见错误：没有Y1和Y2电容的使用概念，以致初---次级之间也“不知不觉”地用了Y2电容。

6、设备的防电击保护类别：Ⅰ类设备：采用基本绝缘，而且有保护接地导体；Ⅱ类设备：采用双重绝缘，这类设备既不依靠保护接地，也不依靠安装条件的保护措施；Ⅲ类设备：SELV供电，且不会产生危险电压；7、电源上的铭牌标示i.电源额定值标志1）额定电压及电流对具有额定电压范围的设备:100V—240V; 2.8A100V—240V; 2.8—1.1A200V—240V; 1.4A对多个额定电压:120/ 220V ; 2.4/1.2A2)电源的性质符号:直流——交流~(GB8898-2001) ii.制造厂商名称或商标识别标记iii.型号iv.符号“回”，仅对Ⅱ类设备适用。

Ø工程师设计时常见错误：Ⅱ类设备大标贴没有“回”字符没有LOGO或LOGO与认证证书不是同一公司交流输入性质用“AC”表示，不用“~”表示具有额定电压范围或多个额定电压的设备，电流标示本应是“100V—240V;2.8—1.1A”或“120/ 220V ; 2.4/1.2A”，错写成“100V—240V; 1.1—2.8A”或“120/ 220V ; 1.2/2.4A”8、保护接地和等电位连接端子标示预定要与保护接地导线相连的接线端子应标示符号，该符号不能用于其它接地端子。

开关电源安规要求安规知识解读以下如未特别说明，安规要求均指GB4943-20011、基本绝缘：对防电击提供基本保护的绝缘。

2、加强绝缘：除基本绝缘外施加的独⽴的绝缘，⽤于确保基本绝缘⼀旦失效时仍能防⽌电击。

3、电⽓间隙（clearance）：两个导电零部件之间的最短空间距离。

4、爬电距离（creepage distance）：沿绝缘表⾯测得的两个导电零部件之间的最短路径。

5、Y1电容可以认为具有加强绝缘的功能。

初—次级跨接的电容⽤Y1初—地之间可⽤Y2电容(1.5.7.1)⼯程师设计时常见错误：没有Y1和Y2电容的使⽤概念，以致初---次级之间也“不知不觉”地⽤了Y2电容。

6、设备的防电击保护类别：Ⅰ类设备：采⽤基本绝缘，⽽且有保护接地导体；Ⅱ类设备：采⽤双重绝缘，这类设备既不依靠保护接地，也不依靠安装条件的保护措施；Ⅲ类设备：SELV供电，且不会产⽣危险电压；7、电源上的铭牌标⽰i.电源额定值标志1）额定电压及电流对具有额定电压范围的设备:100V—240V; 2.8A100V—240V; 2.8—1.1A200V—240V; 1.4A对多个额定电压:120/ 220V ; 2.4/1.2A2)电源的性质符号:直流——交流~(GB8898-2001) ii.制造⼚商名称或商标识别标记iii.型号iv.符号“回”，仅对Ⅱ类设备适⽤。

⼯程师设计时常见错误：Ⅱ类设备⼤标贴没有“回”字符没有LOGO或LOGO与认证证书不是同⼀公司交流输⼊性质⽤“AC”表⽰，不⽤“~”表⽰具有额定电压范围或多个额定电压的设备，电流标⽰本应是“100V—240V;2.8—1.1A”或“120/ 220V ; 2.4/1.2A”，错写成“100V—240V; 1.1—2.8A”或“120/ 220V ; 1.2/2.4A”8、保护接地和等电位连接端⼦标⽰预定要与保护接地导线相连的接线端⼦应标⽰符号，该符号不能⽤于其它接地端⼦。

开关电源类产品设计的安全规范文开关电源类产品设计的安全规范是确保产品在使用过程中能够保持人身安全以及防止潜在的火灾风险的重要措施。

本文将介绍一些关键的安全规范，以指导开关电源类产品的设计。

一、输入电压范围设计规范开关电源类产品应该具备一定的输入电压范围，以适应不同地区的电网电压变化。

在设计过程中，需要考虑到用户可能接入的电压范围，并确保产品在这个范围内能够正常工作。

此外，也需要考虑到电网电压的瞬时波动和瞬态干扰对产品的影响，因此需要在设计中加入合适的滤波和保护措施。

二、输出电压稳定性和过载保护规范开关电源类产品的输出电压应该具备良好的稳定性，并且能够在负载变化时能够及时调整输出电压以保持稳定。

同时，产品还应该设计过载保护功能，当负载超出额定范围时，能够及时切断输出，避免产生过流现象，从而防止产品过热和故障的发生。

三、短路保护和过压保护规范为了避免因短路或过压而引起的火灾风险，开关电源类产品需要设计短路保护和过压保护功能。

短路保护功能可以使产品在出现短路时能够自动切断输出，防止过大电流通过导线引发火灾。

过压保护功能可以对输出电压进行监测和调节，当输出电压超过预设的安全阈值时，能够自动切断输出，保护负载和产品的安全。

四、绝缘保护规范在开关电源类产品的设计中，需要考虑到输入和输出之间的电气绝缘保护。

绝缘保护可以防止输入和输出之间的电流回耐坟，从而避免触电事故的发生。

在设计过程中，需要采用合适的隔离材料，确保输入和输出之间有足够的电气绝缘距离，并进行绝缘测试，以确保产品符合安全标准。

五、过温保护规范在开关电源类产品的设计中，需要考虑到产品在工作过程中可能会产生的过热问题。

为了防止过热引发火灾风险，产品需要设计过温保护功能。

过温保护功能可以监测产品的温度，并在温度超过预设安全阈值时，自动切断输出或采取其他保护措施，以防止过热损坏和火灾的发生。

六、电容器的选择和使用规范在开关电源类产品的设计中，电容器是一个非常重要的组件，具有滤波和稳压的作用。

开关电源安全规范问题解答开关电源安全规范问题解答1.什么是开关电源的安全规范？开关电源的安全规范简称“安规”。

IEC950标准的名称为“信息技术设备包括商用电气设备的安全性”。

该标准对安全设备的设计要求做了详细规定，用来防止某些危险可能带来的损害或损伤。

这些危险包括电击、电能损伤、火灾、机械和热的伤害、辐射性伤害以及化学性伤害。

2.如何区分开关电源的Ⅰ类电子设备和Ⅱ类电子设备？Ⅰ类电子设备是用下列方法来获得防电击保护的设备：采用基本绝缘的电子设备，必须还要有一种连接装置，使那些在基本绝缘一但失效就会带危险电压的导电零部件能与建筑物配线中的保护接地导体相连。

Ⅱ类电子设备是指防电击保护不仅依靠基本绝缘，而且还需要采取附加安全保护措施的电子设备。

例如采用双层绝缘或加强绝缘的设备，这类设备既不依靠保护接地，也不依靠安装条件的保护措施。

3.如何区分开关电源的一次侧电路和二次侧电路？一次侧电路（初级电路）是指直接与外部供电电网或其他等效供电源连接的内部电路。

在开关电源中，这部分电路包括EMI滤波器、整流桥、高频变压器的一次绕组，以及任何直接连到一次侧的元器件，例如采用一次侧反馈的偏置绕组、光耦合器中的光敏三极管等。

二次侧电路（次级电路）是指未直接连到一次侧功率端的电路（Y 电容除外），其传送的功率来自高频变压器。

4.开关电源的工作电压和安全特低电压有何区别？开关电源的工作电压是指当设备以额定电压在正常使用条件下工作时，绝缘材料所能承受的最高电压。

安全特低电压（SELV）是指具有安全电压保护功能的电路。

在正常工作条件下和单一故障条件下，二次侧电路中任意两个靠近的部件之间或某个部件与Ⅰ类设备的保护地接地端之间的电压均不得超过的一个安全电压值。

5.什么是开关电源的绝缘类型和爬电距离？开关电源的绝缘类型分以下3种：（1）基本绝缘：对防电击提供基本保护的绝缘。

（2）双重绝缘：由基本绝缘加上附加绝缘构成的绝缘。

（3）加强绝缘：一种单一的绝缘结构，其所提供的防电击保护等级相当于双重绝缘。

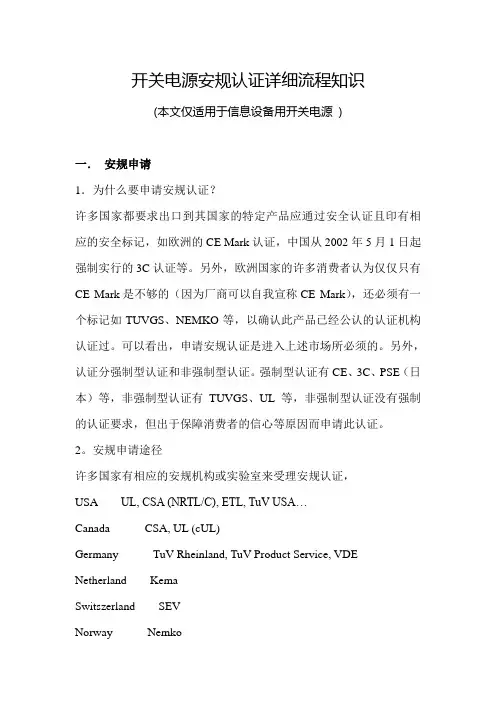

开关电源安规认证详细流程知识(本文仅适用于信息设备用开关电源)一．安规申请1．为什么要申请安规认证？许多国家都要求出口到其国家的特定产品应通过安全认证且印有相应的安全标记，如欧洲的CE Mark认证，中国从2002年5月1日起强制实行的3C认证等。

另外，欧洲国家的许多消费者认为仅仅只有CE Mark是不够的（因为厂商可以自我宣称CE Mark），还必须有一个标记如TUVGS、NEMKO等，以确认此产品已经公认的认证机构认证过。

可以看出，申请安规认证是进入上述市场所必须的。

另外，认证分强制型认证和非强制型认证。

强制型认证有CE、3C、PSE（日本）等，非强制型认证有TUVGS、UL等，非强制型认证没有强制的认证要求，但出于保障消费者的信心等原因而申请此认证。

2。

安规申请途径许多国家有相应的安规机构或实验室来受理安规认证，USA UL, CSA (NRTL/C), ETL, TuV USA…Canada CSA, UL (cUL)Germany TuV Rheinland, TuV Product Service, VDE Netherland KemaSwitszerland SEVNorway NemkoSweden SemkoFinland FimkoDenmark DemkoUK BSIJapan MITIChina CCIBSingapore PSB (Product Safety Bureau)Australia DFT (Department of Fair Trading)也可以通过代理机构来进行安规认证，如ETS、ITS、AUDIX（信华）等。

3．适用的安规标准对于通信用开关电源来说，CE，适用的安规标准是LVD指令和EMC指令；TUV ，适用的安规标准是IEC60950或EN60950；UL和cUL，适用的安规标准是UL1950或UL60950。

4．安规申请步骤安规申请可分为以下三个步骤：（1）申请前：Ø 确认产品需要哪种认证、适用哪种安规标准；Ø 研究相应的安规标准并通过相应的测试和评估来确保产品能够符合此标准；Ø 联系信用、声誉佳的安规测试机构或实验室；Ø 从安规测试机构或实验室取得申请表和报价单，商讨认证费用和其它认证事宜；Ø 准备充足的测试样品、材料和充分的文件；（2）申请中：Ø 提交申请表、初期费用、测试样品、材料及文件，开始认证程序；Ø 监测认证进程，出现较小的问题时和测试机构讨论、协商解决；Ø 出现较大的问题后，需要修改结构或设计时，应立即修改，且相应的文件和测试样品也应立即提交。

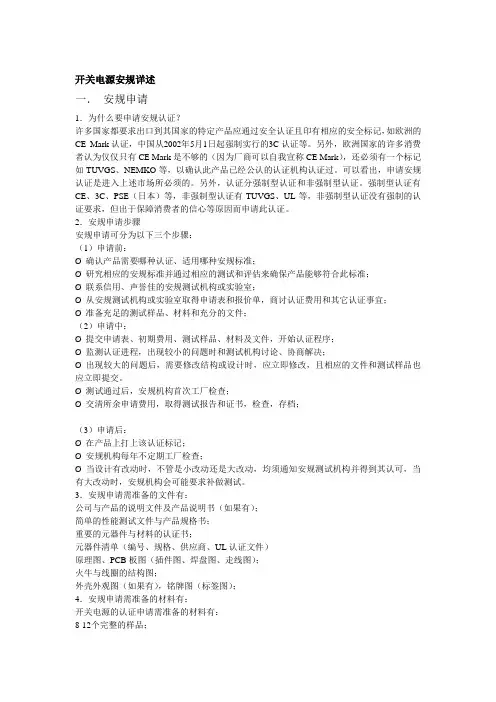

开关电源安规详述一．安规申请1．为什么要申请安规认证？许多国家都要求出口到其国家的特定产品应通过安全认证且印有相应的安全标记，如欧洲的CE Mark认证，中国从2002年5月1日起强制实行的3C认证等。

另外，欧洲国家的许多消费者认为仅仅只有CE Mark是不够的（因为厂商可以自我宣称CE Mark），还必须有一个标记如TUVGS、NEMKO等，以确认此产品已经公认的认证机构认证过。

可以看出，申请安规认证是进入上述市场所必须的。

另外，认证分强制型认证和非强制型认证。

强制型认证有CE、3C、PSE（日本）等，非强制型认证有TUVGS、UL等，非强制型认证没有强制的认证要求，但出于保障消费者的信心等原因而申请此认证。

2．安规申请步骤安规申请可分为以下三个步骤：（1）申请前：Ø 确认产品需要哪种认证、适用哪种安规标准；Ø 研究相应的安规标准并通过相应的测试和评估来确保产品能够符合此标准；Ø 联系信用、声誉佳的安规测试机构或实验室；Ø 从安规测试机构或实验室取得申请表和报价单，商讨认证费用和其它认证事宜；Ø 准备充足的测试样品、材料和充分的文件；（2）申请中：Ø 提交申请表、初期费用、测试样品、材料及文件，开始认证程序；Ø 监测认证进程，出现较小的问题时和测试机构讨论、协商解决；Ø 出现较大的问题后，需要修改结构或设计时，应立即修改，且相应的文件和测试样品也应立即提交。

Ø 测试通过后，安规机构首次工厂检查；Ø 交清所余申请费用，取得测试报告和证书，检查，存档；（3）申请后：Ø 在产品上打上该认证标记；Ø 安规机构每年不定期工厂检查；Ø 当设计有改动时，不管是小改动还是大改动，均须通知安规测试机构并得到其认可，当有大改动时，安规机构会可能要求补做测试。

3．安规申请需准备的文件有：公司与产品的说明文件及产品说明书（如果有）；简单的性能测试文件与产品规格书；重要的元器件与材料的认证书；元器件清单（编号、规格、供应商、UL认证文件）原理图、PCB板图（插件图、焊盘图、走线图）；火牛与线圈的结构图；外壳外观图（如果有），铭牌图（标签图）；4．安规申请需准备的材料有：开关电源的认证申请需准备的材料有：8-12个完整的样品；易损坏的元器件（如保险丝、整流二极管、开关管等）若干（可能）；浸漆的火牛二个、未浸漆的火牛二个、空白PCB板一张、铭牌图样一张；输入、输出端子，输入、输出线各二套；插头和外壳（塑胶）所用绝缘材料一小块；注：不同的认证机构所需的文件和材料会有所差异。

世界各国认证简介新加坡PSB认证新加坡消费品保护法规1991指定新加坡标准，生产力和创新委员作为产品安全职能机构，负责对消费者保护（安全要求）注册方案（CPS）涉及的产品进行许可和注册。

只有带“SAFETY”标志的注册产品才能在新加坡销售。

目前新加坡只要求安全而对EMC只是自愿原则。

安全要求：在IEC标准要求下，产品还要符合热带条件测试。

新加坡电压：AC 230V\ 50Hz验厂：一般需要（如果通过莱茵CB去申请有莱茵的工厂检查报告可以不再工厂检查）。

说明书：要求英文证书有效期：证书有效期为一年。

申请周期：一般3-4周。

瑞士SEV为非欧盟国家，在产品认证方面未加入欧盟的CE制度。

因此瑞士的产品法规有自己的要求，瑞士的SEV低电压产品法规规定：进入瑞士市场的电子电气产品需要取得S-PLUS标志。

此标志包含了产品的安全性也涵盖了电磁兼容（EMC）的要求。

电压：AC 23厂说明书：法语0V/50Hz验厂：无需验、意大利语或徳语认证周期：如用CB申请需2-3周。

无CB需4-6周。

波兰(Poland)认证B标志认证是波兰目前的强制性认证。

出口到波兰的电子电气产品都必须通过B标志认证。

B标志涵盖产品安全、电磁兼容和卫生要求。

认证机构：PCBC，BBJ电压：AC 230V/50Hz验厂：需要或指定机构的验厂报告说明书：波兰文认证周期：4-5周申请方式：CB报告或GS报告+EMC报告的基础上申请。

匈牙利（Hungary）匈牙利的电工产品实验是依据关于人身、健康、财产安全的有关规定，按照匈牙利的电气标准而进行的强制实验。

认证机构：Magyar Elektrotechnikai Ellenorzo Intezet-MEEI认证标志：S-Mark MEEI Mark认证要求：安全及EMC都要求电压：AC 230V/50Hz验厂：需要或指定机构的验厂报告说明书：匈牙利文认证周期：S-Mark 1-2 周 (有CB的时间)MEEI 2-3 周 (有CB的时间)申请方式：CB报告或GS报告+EMC报告的基础上申请。

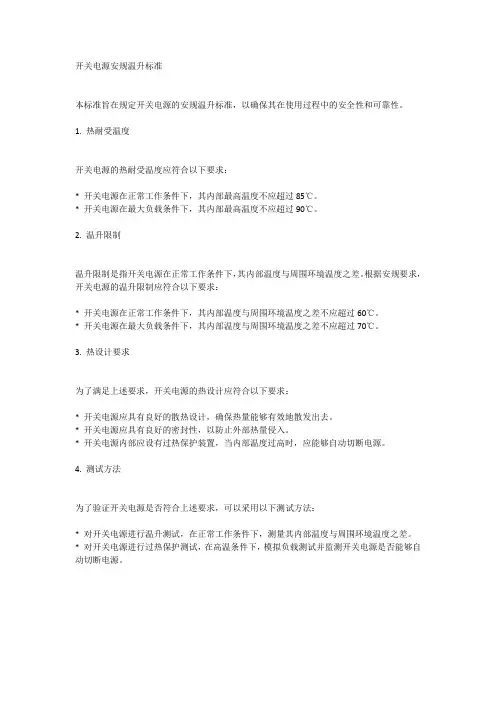

开关电源安规温升标准
本标准旨在规定开关电源的安规温升标准，以确保其在使用过程中的安全性和可靠性。

1. 热耐受温度
开关电源的热耐受温度应符合以下要求：
* 开关电源在正常工作条件下，其内部最高温度不应超过85℃。

* 开关电源在最大负载条件下，其内部最高温度不应超过90℃。

2. 温升限制
温升限制是指开关电源在正常工作条件下，其内部温度与周围环境温度之差。

根据安规要求，开关电源的温升限制应符合以下要求：
* 开关电源在正常工作条件下，其内部温度与周围环境温度之差不应超过60℃。

* 开关电源在最大负载条件下，其内部温度与周围环境温度之差不应超过70℃。

3. 热设计要求
为了满足上述要求，开关电源的热设计应符合以下要求：
* 开关电源应具有良好的散热设计，确保热量能够有效地散发出去。

* 开关电源应具有良好的密封性，以防止外部热量侵入。

* 开关电源内部应设有过热保护装置，当内部温度过高时，应能够自动切断电源。

4. 测试方法
为了验证开关电源是否符合上述要求，可以采用以下测试方法：
* 对开关电源进行温升测试，在正常工作条件下，测量其内部温度与周围环境温度之差。

* 对开关电源进行过热保护测试，在高温条件下，模拟负载测试并监测开关电源是否能够自动切断电源。

安规知识解读以下如未特别说明，安规要求均指GB4943-20011、基本绝缘：对防电击提供基本保护的绝缘。

2、加强绝缘：除基本绝缘外施加的独立的绝缘，用于确保基本绝缘一旦失效时仍能防止电击。

3、电气间隙（clearance）：两个导电零部件之间的最短空间距离。

4、爬电距离（creepage distance）：沿绝缘表面测得的两个导电零部件之间的最短路径。

5、Y1电容可以认为具有加强绝缘的功能。

初—次级跨接的电容用Y1初—地之间可用Y2电容(1.5.7.1)Ø工程师设计时常见错误：没有Y1和Y2电容的使用概念，以致初---次级之间也“不知不觉”地用了Y2电容。

6、设备的防电击保护类别：Ⅰ类设备：采用基本绝缘，而且有保护接地导体；Ⅱ类设备：采用双重绝缘，这类设备既不依靠保护接地，也不依靠安装条件的保护措施；Ⅲ类设备：SELV供电，且不会产生危险电压；7、电源上的铭牌标示i.电源额定值标志1）额定电压及电流对具有额定电压范围的设备:100V—240V; 2.8A100V—240V; 2.8—1.1A200V—240V; 1.4A对多个额定电压:120/ 220V ; 2.4/1.2A2)电源的性质符号:直流——交流~(GB8898-2001) ii.制造厂商名称或商标识别标记iii.型号iv.符号“回”，仅对Ⅱ类设备适用。

Ø工程师设计时常见错误：Ⅱ类设备大标贴没有“回”字符没有LOGO或LOGO与认证证书不是同一公司交流输入性质用“AC”表示，不用“~”表示具有额定电压范围或多个额定电压的设备，电流标示本应是“100V—240V;2.8—1.1A”或“120/ 220V ; 2.4/1.2A”，错写成“100V—240V; 1.1—2.8A”或“120/ 220V ; 1.2/2.4A”8、保护接地和等电位连接端子标示预定要与保护接地导线相连的接线端子应标示符号，该符号不能用于其它接地端子。

开关电源安规什么是安规？有人把他定为安全规格，其实并非其真正意义上的安规。

安规其实应当叫成安规认证才对。

简单地说，安规其实就是产品认证中对产品安全的要求。

安规其实是中国人自己的产物，国外一般会叫成regulatory。

在国内，安规行业最为有名的网站正是叫安规网，该网站包罗了安规的大部分产品认证范围与方向，如UL认证、CE认证、CCC认证、CSA认证等，是国内最为有名的一家非盈利性安规技术讨论网站，网址为：，其创始人为fasten。

该站是国内最为专业，最具人气的安规门户网站。

安规其实分为很多部分，如产品相对于人的安全要求，产品相对于环境的安全要求，有的可能包含两大部分的安全要求。

安规包含了美系和IEC系两大产品认证方向。

美系以UL和CSA为代表，IEC系以CB为总方向，最有名的又数欧盟的CE认证最具影响力。

安规基础知识UL与 VDE的安全标准有本质上的差异,UL规格比较集中在防止失火的危险,而VDE规格则比较关于操作人员的安全,对于电源供给器而言,VDE乃是最严厉的电气安全标准.下面的安全件均需要有VDE and UL证书（如果到美国的机型还外加CUL证书）：1．变压器（骨架、绝缘胶带、聚酯绝缘胶带）2．滤波器（骨架、绝缘胶带、聚酯绝缘胶带）3．光耦4． Y电容5． X电容6． PCB材质（并包括制板黄卡）7．可燃性塑胶材质（包括前面板、电源板支撑胶柱、电源板绝缘PVC、保险管座、电源线插座VH-3等）8．保险管9．热缩套管10．大容量的电解电容. 11．各类线材空间距离(Creepage distance) / 电器间隙：在两个导电组件之间或是导电组件与物体界面之间经由空气分离测得最短直线距离;沿面距离(clearance) / 爬电距离：沿绝缘表面测得两个导电组件之间或是导电组件与物体界面之间的最短距离.抗电强度：又叫电介质强度测试, 英文为hipot test, 大概是最多人知道的和经常执行的生产线安全测试。

开关电源类产品设计的安全规模版开关电源是一种常见的电子设备，广泛应用于电子设备、通信设备、家用电器等领域。

在设计开关电源类产品时，安全性是首要考虑的因素之一、下面是一个关于开关电源类产品设计的安全规范模版，以确保产品的安全性。

一、产品电气安全设计要求2.设备应具备过压、过流、过载和短路等保护功能，以确保设备正常运行和用户安全；3.产品应设有漏电保护电路，以防止漏电造成的触电风险；4.电气连接部分应保证可靠，电缆接线固定牢靠，无走线、焊接痕迹等缺陷；5.电路板应具有防护性能，确保电路板上的电气元件和连接处不易受潮、触碰和损坏；6.所有接线应有正确的绝缘处理，防止漏电和短路的发生；7.产品应具有良好的接地措施，以确保设备内部电势稳定和防止触电风险；二、产品机械设计安全要求1.产品外壳应采用阻燃材料制造，以防止火灾造成的人身伤害和财产损失；2.开关和插座等部件应符合安全认证要求，确保用户使用时的安全性；3.设备外部不应有尖锐或易碎物件，防止用户在使用过程中受伤；4.产品应设有防止误操作的保护装置，如按钮盖、密码锁等；5.设备应具备防水、防尘和抗震能力，以适应不同使用环境；6.产品外壳应具备必要的绝缘层和防火性能，以防止外界因素对内部电路的侵害；7.产品外部应标明电器安全警示标志，如高压警示标志、接地标志等；8.设备外壳应设计合理，易于拆卸和维修，保证用户的安全维修。

三、产品使用安全要求1.产品的使用说明书应明确指出产品的特性、安装方法、使用要求、维修方法和注意事项；2.产品应具备适当的使用温度、湿度和气压范围，超出范围使用可能会对设备造成损坏或安全隐患；3.产品应具有良好的通风散热设计，保证设备正常运行时的温度安全；4.如果使用配套电源线，电源线应结实耐用，符合相关安全规范，并具备漏电保护功能；5.设备应具备过载保护功能，以防止设备损坏和电流超载造成的安全隐患；6.产品的电源开关应易于操作，并具备过载保护功能。

开关电源类产品设计的安全规范文第一章介绍1.1 背景开关电源是一种常见的电力转换设备，广泛应用于各种电子设备中，它能将交流电转换为稳定的直流电供电给电子设备。

然而，由于开关电源的特殊性质，不当的设计和使用可能会造成安全风险，因此有必要制定开关电源类产品的安全规范。

1.2 目的本文旨在提供一系列安全规范，以指导开关电源类产品的设计和使用，确保产品在正常运行和故障情况下的安全性能，并减少潜在的安全风险。

第二章总则2.1 适用范围本规范适用于所有开关电源类产品的设计、制造和使用。

2.2 定义2.2.1 开关电源：将交流电转换为直流电的电力转换设备。

2.2.2 输入端：开关电源与供电网络相连的部分。

2.2.3 输出端：开关电源与电子设备相连的部分。

2.2.4 安全规范：为确保产品的安全性能而制定的指导性文件。

2.3 设计原则2.3.1 安全性原则：在设计过程中，应始终以保障使用者人身安全为首要原则。

2.3.2 可靠性原则：开关电源应具备良好的可靠性，以保证其正常运行和故障情况下的安全性能。

2.3.3 适用性原则：开关电源应根据具体的使用环境和要求进行设计，以确保其适用性和稳定性。

第三章电气安全设计3.1 输入端设计3.1.1 电压范围：开关电源的输入端应具备适当的电压范围，以适应不同的供电网络。

3.1.2 过压保护：应设计过压保护电路，以防止输入端过高的电压损坏开关电源。

3.1.3 过流保护：应设计过流保护电路，以防止输入端超过额定电流而导致的过热和损坏。

3.2 输出端设计3.2.1 输出电压范围：开关电源的输出端应具备稳定的输出电压范围，以满足电子设备的工作要求。

3.2.2 短路保护：应设计短路保护电路，以防止输出端短路而导致的过流和损坏。

3.2.3 过载保护：应设计过载保护电路，以防止输出端超过额定负载而导致的过热和损坏。

3.3 绝缘和接地设计3.3.1 绝缘：开关电源的输入端和输出端应保持良好的绝缘，以防止电击和触电危险。
