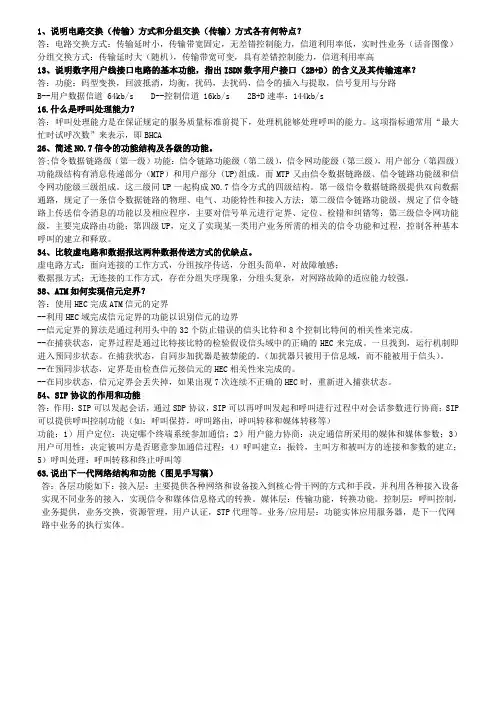

1、说明电路交换（传输）方式和分组交换（传输）方式各有何特点？答：电路交换方式：传输延时小，传输带宽固定，无差错控制能力，信道利用率低，实时性业务（话音图像）分组交换方式：传输延时大（随机），传输带宽可变，具有差错控制能力，信道利用率高13、说明数字用户线接口电路的基本功能，指出ISDN数字用户接口（2B+D）的含义及其传输速率？答：功能：码型变换，回波抵消，均衡，扰码，去扰码，信令的插入与提取，信号复用与分路B--用户数据信道 64kb/s D--控制信道 16kb/s 2B+D速率：144kb/s16.什么是呼叫处理能力？答：呼叫处理能力是在保证规定的服务质量标准前提下，处理机能够处理呼叫的能力。
这项指标通常用“最大忙时试呼次数”来表示，即BHCA26、简述NO.7信令的功能结构及各级的功能。
答;信令数据链路级（第一级）功能：信令链路功能级（第二级），信令网功能级（第三级），用户部分（第四级）功能级结构有消息传递部分（MTP）和用户部分（UP)组成。
而MTP又由信令数据链路级、信令链路功能级和信令网功能级三级组成。
这三级同UP一起构成NO.7信令方式的四级结构。
第一级信令数据链路级提供双向数据通路，规定了一条信令数据链路的物理、电气、功能特性和接入方法；第二级信令链路功能级，规定了信令链路上传送信令消息的功能以及相应程序，主要对信号单元进行定界、定位、检错和纠错等；第三级信令网功能级，主要完成路由功能；第四级UP，定义了实现某一类用户业务所需的相关的信令功能和过程，控制各种基本呼叫的建立和释放。
34、比较虚电路和数据报这两种数据传送方式的优缺点。
虚电路方式：面向连接的工作方式，分组按序传送，分组头简单，对故障敏感；数据报方式：无连接的工作方式，存在分组失序现象，分组头复杂，对网路故障的适应能力较强。
38、ATM如何实现信元定界？答：使用HEC完成ATM信元的定界--利用HEC域完成信元定界的功能以识别信元的边界--信元定界的算法是通过利用头中的32个防止错误的信头比特和8个控制比特间的相关性来完成。
现代交换原理与技术一、交换原理的概述交换原理是指在通信网络中，通过一种机制将信息从一个通信线路传输到另一个通信线路的过程。
它是实现通信网络中信息传输的核心技术。
随着通信技术的发展，交换原理也在不断地发展和完善。
二、交换原理的分类1. 电路交换电路交换是指在通信网络中，通过建立一条物理连接来传输信息。
这种方式需要预先分配资源，并且在整个通话期间占用这些资源。
常见的电路交换技术包括电话系统中使用的电路交换和ISDN（Integrated Services Digital Network）系统中使用的电路交换。
2. 报文交换报文交换是指在通信网络中，将数据分割成多个报文进行传输，并且每个报文都带有目标地址和源地址等信息。
这种方式可以提高网络资源利用率，但需要额外的控制信息来管理数据包。
3. 分组交换分组交换是指将数据分成固定大小的数据包进行传输，并且每个数据包都带有目标地址和源地址等信息。
这种方式具有灵活性、可靠性高等优点，因此被广泛应用于现代计算机网络中。
三、现代分组交换技术1. 数据包交换数据包交换是指将数据分成固定大小的数据包进行传输，并且每个数据包都带有目标地址和源地址等信息。
这种方式可以提高网络资源利用率，同时也可以提高网络的可靠性。
2. 路由器路由器是一种专门用于处理分组交换的网络设备。
它可以根据目标地址将数据包发送到正确的目标设备，并且可以根据网络拓扑和负载情况来选择最佳路径。
3. 交换机交换机是一种专门用于处理局域网内部通信的网络设备。
它可以根据MAC地址将数据包发送到正确的目标设备，同时也可以通过学习和过滤等技术来保证局域网内部的安全性。
4. VLANVLAN（Virtual Local Area Network）是一种虚拟局域网技术，它可以将一个物理局域网划分成多个逻辑上独立的子网。
这种技术可以提高网络管理和安全性。
5. QoSQoS（Quality of Service）是一种服务质量保证技术，它可以根据不同应用程序对网络资源进行优先级调度，从而保证关键业务在网络拥塞时能够得到优先处理。
第1章：绪论交换的基本概念，通信网的三要素：终端设备传输系统交换系统数据通信和话音通信的区别：1，通信对象不同，数据通信实现的是计算机和计算机之间，以及人与计算机之间的通信，而话音通信实现的是人与人之间的通信。
2，传输可靠性不同，数据通信要求更高，话音相对较小3，通信的平均持续时间和通信建立响应不同，数据通信持续时间要短，建立连接的时间也短。
话音通信过程相反。
4，通信过程中信息业务量特性不同电路交换和分组交换的优缺点电路交换的主要优点：1，信息传输时延小，对一次连续而言，传输时延固定不变。
2，信息的传输效率比较高3，信息的编码方法和信息格式有通信双方协调，不受网络的限制缺点：1，电路的连续时间较长，当传输较短信息时，通信通道建立的时间可能大于通信时间，网络利用率低2，电路利用低3，通信双方在信息传输，编码格式，同步方式，通信协议等方面要完全兼容，限制了各种不同速率，不同代码格式，不同通信协议的用户终端的互通4，有呼损，可能出现由于对方用户终端设备忙或交换网负载过重而呼叫不通第2章：交换单元与交换网络1）连接的三种表示形式（函数表示形式，排列表示形式，图像表示形式）及它们间的相互转换2）T、S接线器及TST网络的工作原理3）Clos无阻塞网络基本结构和条件Clos网络结构：两边各有r个对称的m*n矩形交换单元，中间是m个r*r 的正方型交换单元。
每个交换单元都与下一级的各个交换单元有连接且仅有一条连接。
m,n,r是整数决定了交换单元的容量，称为网络参数记作C（m,n,r）三级clos网络无阻塞的条件：m>=2n-1.4）Banyan网的构成方法、自由选路的概念以及阻塞情况判断第3章：电路交换技术及接口电路电路交换呼叫接续过程：三个阶段：1，呼叫建立2，消息传输3，话终释放电路交换系统的基本功能：连接、信令、终端接口、控制功能。
模拟用户接口的七大功能：能对7个基本功能做简单解释。
1、馈电：所有连接在交换机上的电话分机用户，都由交换机向其馈电。

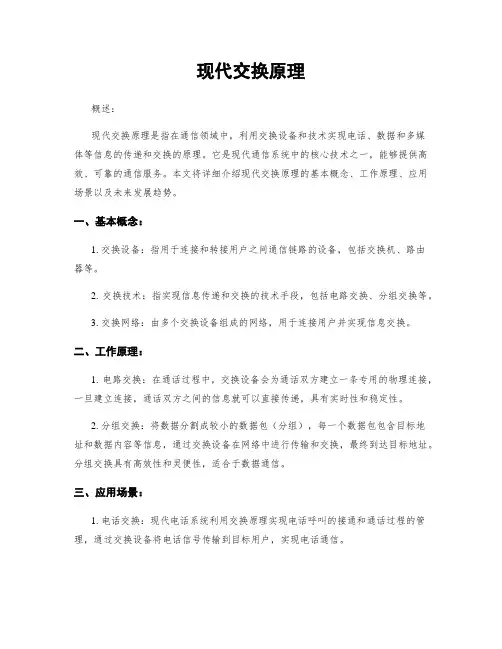

现代交换原理概述：现代交换原理是指在通信领域中，利用交换设备和技术实现电话、数据和多媒体等信息的传递和交换的原理。
它是现代通信系统中的核心技术之一，能够提供高效、可靠的通信服务。
本文将详细介绍现代交换原理的基本概念、工作原理、应用场景以及未来发展趋势。
一、基本概念：1. 交换设备：指用于连接和转接用户之间通信链路的设备，包括交换机、路由器等。
2. 交换技术：指实现信息传递和交换的技术手段，包括电路交换、分组交换等。
3. 交换网络：由多个交换设备组成的网络，用于连接用户并实现信息交换。
二、工作原理：1. 电路交换：在通话过程中，交换设备会为通话双方建立一条专用的物理连接，一旦建立连接，通话双方之间的信息就可以直接传递，具有实时性和稳定性。
2. 分组交换：将数据分割成较小的数据包（分组），每一个数据包包含目标地址和数据内容等信息，通过交换设备在网络中进行传输和交换，最终到达目标地址。
分组交换具有高效性和灵便性，适合于数据通信。
三、应用场景：1. 电话交换：现代电话系统利用交换原理实现电话呼叫的接通和通话过程的管理，通过交换设备将电话信号传输到目标用户，实现电话通信。
2. 数据交换：现代数据通信系统利用交换原理实现数据的传输和交换，包括互联网、局域网等。
3. 多媒体交换：现代多媒体通信系统利用交换原理实现音视频数据的传输和交换，包括视频会议、流媒体等。
四、未来发展趋势：1. 软件定义网络（SDN）：SDN将网络控制和数据转发分离，通过集中式的控制器对网络进行管理和配置，提高网络的灵便性和可编程性。
2. 5G通信：5G通信将提供更高的带宽和更低的延迟，为交换原理的应用提供更好的支持，推动物联网、智能城市等领域的发展。
3. 虚拟化技术：通过虚拟化技术，将多个物理交换设备虚拟化成为一个逻辑设备，提高网络资源的利用率和灵便性。
总结：现代交换原理是实现通信系统中信息传递和交换的关键技术，通过交换设备和交换技术，可以提供高效、可靠的通信服务。
5. 9《现代交换技术》本科课程教学大纲一、课程基本信息课程名称(中、英文)：现代交换技术(Modern Switching Technology) 课程号(代码):30333330课程类别：专业核心课总学时：48 实验学时：4学分：3二、教学目的及要求：1、通过该课程的教学，应使学生了解下述内容：(1)交换在通信网的地位和作用(2)各种交换方式(3)交换技术的发展2、通过该课程的教学，应使学生熟悉下述内容：(1)数字程控交换的基本原理(2)电话通信网(3)分组交换的基本原理(4)ISDN的基本概念(5)ATM交换的基本原理(6)IP交换的基本概念3、通过该课程的教学，应使学生掌握下述内容：(1)交换单元的构成(2)各种交换网络(3)数字程控交换机的系统结构(4)No. 7信令系统(5)ATM交换技术三、教学内容：1交换概论(4学时)1.1交换的引入1.2各种交换方式1. 3,交换系统1. 4.以交换为核心的通信网 2交换网络（6学时）2.1交换单元2.2交换网络3数字程控电话交换与电话通信网（6学时）3.1概述3.2数字程控交换机的系统结构3. 3接口设备3. 4话路建立3. 5控制子系统3.6程控交换软件技术3. 7电话通信网4信令系统（4学时）4.1信令系统概述4. 2 7号信令系统4. 3 7号信令网5分组交换与分组交换网（6学时）5.1分组交换技术的产生和发展5. 2.分组交换的基本原理5. 3.分组交换协议——Xo 25协议5, 4.分组交换机5. 5分组交换网5.6帧中继技术6ISDN交换与综合业务数字网（4学时）6. 1 ISDN技术的发展6. 2 ISDN的基本概念6. 3 ISDN交换技术6.4综合业务数字网7ATM交换技术与宽带综合业务数字网（6学时）7. 1 ATM交换技术与宽带综合业务数字网的产生和发展7. 2 ATM基本原理7. 3 ATM交换技术7.4宽带综合业务数字网8IP交换技术（6学时）8.1概述8. 2 IP交换8.3标签交换8.4多协议标记交换9交换新技术（2学时）9.1软交换技术9.2光交换技术四、教材：《现代交换原理与通信网技术》，卞佳丽编著，北京邮电大学出版社，2005五、主要参考资料：《现代电信交换》，陈锡生等编著，北京邮电大学出版社，1999年第一版《现代交换原理》，金蕙文等编著，电子工业出版社，2000年第一版《现代交换技术》，张继荣等编著，西安电子科技大学出版社，2004年1 月第一版六、成绩评定：期末70%,平时：习题10%；出勤10%,实验10%。

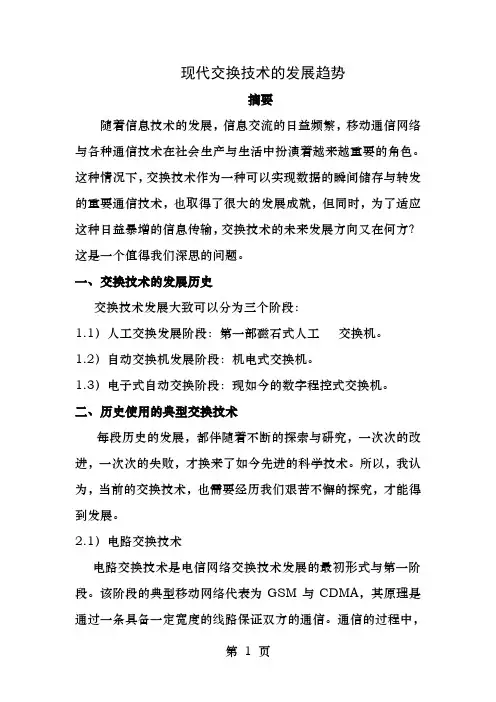

现代交换技术的发展趋势摘要随着信息技术的发展，信息交流的日益频繁，移动通信网络与各种通信技术在社会生产与生活中扮演着越来越重要的角色。
这种情况下，交换技术作为一种可以实现数据的瞬间储存与转发的重要通信技术，也取得了很大的发展成就，但同时，为了适应这种日益暴增的信息传输，交换技术的未来发展方向又在何方？这是一个值得我们深思的问题。
一、交换技术的发展历史交换技术发展大致可以分为三个阶段：1.1）人工交换发展阶段：第一部磁石式人工交换机。
1.2）自动交换机发展阶段：机电式交换机。
1.3）电子式自动交换阶段：现如今的数字程控式交换机。
二、历史使用的典型交换技术每段历史的发展，都伴随着不断的探索与研究，一次次的改进，一次次的失败，才换来了如今先进的科学技术。
所以，我认为，当前的交换技术，也需要经历我们艰苦不懈的探究，才能得到发展。
2.1）电路交换技术电路交换技术是电信网络交换技术发展的最初形式与第一阶段。
该阶段的典型移动网络代表为GSM与CDMA，其原理是通过一条具备一定宽度的线路保证双方的通信。
通信的过程中，该线路的资源将无法再做他用，直到此次通信完成才能释放。
这种电路交换技术的最主要的应用特点是在稳定的有一定宽度的线路的基础上能够有效的保证双方的通信质量，并且操作简单，支撑成本低。
但同时也存在一定的缺陷，即每一次通信线路只能为当时的信双方提供服务，不利于网络资源的有效利用。
2.2）分组交换技术随着科学技术的发展，人们通信需求量的增加，原有的电路交换技术已经不能满足人们的通信需求了。
同时，传统电路交换技术所提供的单一语音业务也无法适应移动数据业务的变化，于是分组交换技术应运而生。
分组交换技术的主要原理是，在数据传输前，先根据情况对其进行分割，并在新的分段的始端添加不同的字段。
在这个过程中，不仅能完成数据的校验工作，还能实现有效的数据分组。
同以往的电路交换技术相比较，新的分组交换技术的应用优势是通过识别数据开头的字段完成发送任务，不仅免去了连接环节，还在发送中实现了对带宽的合理分配。
1.全互连方式中，当存在N个终端时需要N(N-1)/2条线路
2.通信网中通信接续的类型主要有4个，分别为本局接续，入局接续，出局接续，转接接续。
3.通信网的三个基本组成要素：交换设备，传输设备，终端设备。
4.时分接线器，T接线器主要由语音存储器（SM）和控制存储器（CM）
5.空分接线器，S接线器主要由电子交叉矩阵，控制存储器（CM）
6.用户终端设备至交换机设备之间的连线叫用户线，交换机与交换机之间的连线叫中继线。
7.电路交换是一种面向连接，支持实时业务的交换技术（T）
8.S型接线器能实现同一HW线上不同时隙的交换（F ）
9.输出控制方式的空间接线器，每个控制存储器对应一条输入线（F ）
10.简述一个完整呼叫的电话交换过程
呼叫建立，消息传输，话终释放
11.呼损
网络中无空闲路由或被叫占线就会造成呼叫失败称为呼损
12.交换系统的基本功能;连接，信令，终端接口，控制。
13.交换单元是构成交换网络的最基本部件==
14.PCM复用线每帧有32个时隙，则SM存储单元数（地址数）为32，CM的存储单元数也32，SM每个存储单元的位数为8（固定不变）CM每个存储单元的位数为5。
存储单元数=CM每个存储单元的位数。
15.程控数字交换机的基本结构分为控制子系统和话路子系统，话路子系统由交换网络和接口电路组
16..数字程控交换机中用户电路的功能可以归纳纳为BORSCHT ，这七个功能，分别为馈电，过压保护、振铃控制、跟踪监视、编解码与滤波混合电路，测试
08在硬件上采用模块化的设计思想
18.管理模块AM，通信模块CM主要完成核心控制与核心交换功能。
19.简述前管理模块FAM，后管理模块BAM和通信模块CM的主要功能前管理模块FAM负责整个交换系统模块化间呼叫接续的管理与控制，完成模块间信令转发，内部路由选择等功能，并负责处理网管数据传输，话务统计，计费数据收集，告警信息处理等实时性较强的管理任务。
后管理模块BAM负责提供交换的操作，维护，管理，计费，告警，网管等OAM功能。
通信模块CM由中心交换网，信令交换网和通信接口组成，主要负责SM模块间话路和信令链路的接续，完成核心交换功能。
20.AM固定编为0，SM从1开始编号；SM做单模板局时固定编号为1。
21．cc08硬件系统分为，单板，功能机框，模块，交换系统。
22.单个机框可容纳26个标准机柜，槽位编号从左到右依次为0-25
23.简述交换模块SM的主要功能
SM具有独立交换功能，主要实现模块内用户的呼叫及接续的全部功能，并通过AM/CM完成模块间的呼叫接续
24.多个SM和AM构成多模块局，也可以独立构成单模块局。
当SM单模块成局时，不需要AM/CM，单要接BAM。
25.数字程控交换机的处理性能通常有三个标准：话务量，呼损，单位时间内呼叫处理的次数
26.简述PWX二次电源板的更换方法
电源板，若同一个功能框内的两块或多块电源板，可以任意更换其中一块，但如果两块（或多块）单板都需要更换，则应分时间先后，等先更换的单板运行稳定后，再更换另外一块单板，不能同时更换，否则会造成系统掉电事故，影响系统的正常运行。
27.交换机处理器是整个交换机的核心部分，主要用于处理SM模块的各种业
务，完成对主控框内其他的控制。
28.各终端通过网线以局域网方式和交换机BAM后台管理服务器通信。
29.关于模块内交换语音流程DRV→ASL→MPUA→DRV→ASL.
30.SM模块的一个机架包含16个功能框，机框编号从0开始，由下向上，
有近及远，在同一模块内同一编号（t）
31解释从节点的概
32.试述HW线的分类及功能
HW线主要用于传输业务信息，如语音，数据。
HW线分为用户HW线和
中继HW线2种，分别完成用户框和中继框与BNET板的链接，先用户后
中继
一个用户框需要2条HW线，在主控框母板MCB的总配线槽上一个HW
线插头包含4条HW，可为2个用户框提供HW。
一块数字中继板DTM需要2条HW，在主控框母板MCB的总配线槽上一
个HW线插头包含4条HW，可为2块DTM板提供HW。
33.PWX板：
PWX为二次电源板-48V直流输入，输出为直流+5V/10A、直流-5V/5A
和交流75V/400mA （75Hz铃流），可以给用户框AT框和RSA框供电给
模拟用户和环路中继AT0提供铃流。
PWC板
PWC为二次电源板，-48V直流输入，输出为直流+5V/20V，可以给控制板、
接口板、时钟框供电。
34.NOD线即信令线，用于模块处理机和单板设备处理传送信息。
分为用户
信令线和中继信令线。
每块NOD板提供4组信令线
35.SM模块的硬件配置遵循原则：模块→功能框→配单板。
机架/交换系统
→模块→功能框→单板，
36.一个呼叫过程的处理
1.主叫用户A摘机呼叫2, 发拨号音,准备收号3.收号4.号码分析。
5.接至
被叫用户6.向被叫用户振铃7.被叫应答通话8.话终，主机先挂机或者被叫先
挂机。
37.程控交换机呼叫处理过程包括输入处理，分析处理，内部任务执行和输出
处理。
38.信令网的组成。
共路信令网由信令点，信令转节点和信令链路三部分组成
39.一个路由可以包含多个子路由，不同的路由可能包含相同的子路由。
40.为用户开放新业务功能需首先开放该用户的相应权限，新业务权限的开放
是电话局在联机模式下使用“MOD ST”命令实现的。
41.呼叫处理的三个步骤是呼叫建立，主叫通话，话终释放。
42.设备号是用户端口的编号，设备在模块内统一编号
43.机框在同一模块内统一编号。
主机的机框一般按照主控，中继，用户的顺
序从下到上，从左到右编排。
44.一个用户框用2个主节点；一块DTM板占用2条HW
45.按信令的作用区域划分，可分为用户线信令与居间信令
46.用户线信令在用户线上传递局间信令在局间中继线上传送
47.路由选择码是指出局字冠
48.呼叫源码对应路由选择源码
49.下面不属于用户线信令的是1号信令
50.在电路交换中，用户和交换机之间传送的信令属于用户线信令。
随路信令
和公共道信令属于局间信令
51.回铃音属于用户线信令
52.中国1号信令和NO.7信令均为局间信令
53.配置用户数据时，用户号码对应的呼叫字冠不必先配置。
（F)
54.在进行数据配置时不能删除配有用户或功能的单板或机框，也不能增加没
有配单或机框的用户（F)
55. 本局呼叫主叫用户直接在本交换机内找到被叫用户
出局呼叫：用户呼叫的结果访问到中继模块上的
入局呼叫；经过中继进来的呼叫在本局找到相应用户的
转接呼叫：经过本局转接访问下一个交换关机的
56.简述本局呼叫接续的处理过程。
