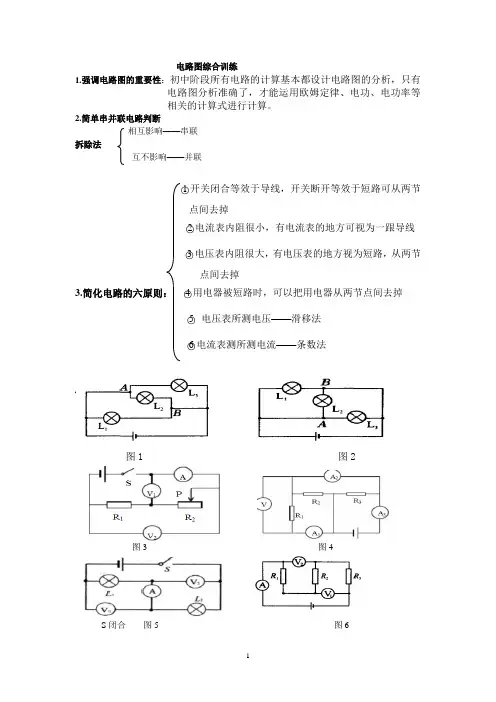

1 电路图综合训练
1.强调电路图的重要性：初中阶段所有电路的计算基本都设计电路图的分析，只有电路图分析准确了，才能运用欧姆定律、电功、电功率等相关的计算式进行计算。
2.简单串并联电路判断
相互影响——串联
拆除法
互不影响——并联
○1开关闭合等效于导线，开关断开等效于短路可从两节点间去掉
○2电流表内阻很小，有电流表的地方可视为一跟导线
○3电压表内阻很大，有电压表的地方视为短路，从两节点间去掉
3.简化电路的六原则： ○4用电器被短路时，可以把用电器从两节点间去掉
○5 电压表所测电压——滑移法
○6电流表测所测电流——条数法
4.具体例题讲解
图1 图2
图3 图4
S闭合 图5 图6 2
S1断开，S2、S3闭合
图7 图8
S1、S2断开 只闭合S1；只闭合S2；只闭合S2、S0
图9 图10
电路图专题训练
1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是
A．只有L1发光 B．只有L2发光
C．L1 、L2都发光 D．L1 、L2都不发光
2、如图四个电路图中，与下面实物图对应的是（ ）
3、如图所示的电路 ，下列分析正确的是 （ ）

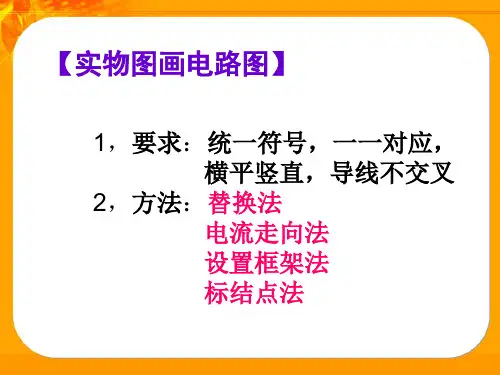

第十三章 专题训练 画电路图和连接实物图
1. 如图所示的电路中少了几根导线，请你以笔画线补齐，并在虚线框内画出这个电路的电路图．要求：灯L1和L2并联，开关S1控制灯L1，开关S2同时控制灯L1和L2．
2. 根据电路实物图在虚线框内画出电路图．
3. 根据下面的实物图画出与之对应的电路图。
4. 按照如图所示的实物连接图，在虚线框中画出对应的电路图．
5. 画出如图所示实物电路的电路图．
6. 根据如图所示实物图，在方框中画出对应的电路图。
7. 请在虚线框内画出与如图相对应的电路图。
8. 根据图1实物图在图2的虚线框内画出相应的电路图.
9. 根据图1所示的电路图，用笔画线代替导线，连接图2实物电路。要求导线不能交叉)
10. 请你根据电路图甲，将图乙中的实物电路连接完整．
11. 按如图1的电路图将图2的实物图连接好（注意位置关系），实物图中的三块电表均是左边为“+”接线柱，右边为“-”接线柱．
12. 根据电路图，把实物电路连接完整。
13. 根据电路图连接实物图。
14. 根据图甲所示的电路图，请你用笔画线代替导线完成图乙中实物的连接．
15. 根据电路图连接实物。
16. 根据图甲所示的电路图，在图乙上，用笔画线代替导线连接实物图。
参考答案
1.【答案】如图所示
2.【答案】
3.【答案】
4.【答案】如图所示
5.【答案】如图所示：
6.【答案】解：
根据实物图可知，电流从电源的正极经开关后开始分支，一支经过电流表、灯泡L2，另一支经过灯泡L1，然后两路汇合共同回到电源负极，如图所示：
7.【答案】解：由实物图知，两灯并联，开关S在干路上，电流表在L1支路上，电压表并联在L2两端，由此画出电路图如图所示：
8.【答案】 9.【答案】
10.【答案】
11.【答案】解：
由图甲知，两灯泡并联，电压表与L1并联，电压表测量L1两端的电压，电流表A1测干路电流，电流表A2测L2支路的电流．
初中物理电流和电路作图题专题训练
题号
一、作图题 二、综合题 总分
得分
一、作图题
1、根据图14中所示的实物连接图，在方框内画出电路图。
2、请画出如图18所示实物电路的电路图。
3、根据图中所示的实物连接图，在方框内画出电路图．
4、根据如图所示的实物连线图，画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）
5、根据如图所示的实物连线图，在虚线方框中画出对应的电路图．
6、根据电路实物图画出电路图
7、将图5中的各器材按要求连成电路。要求：（1）两开关都闭合时两灯都亮，（2）只闭合S1时只有L1灯亮，（3）只闭合S2时两灯都不亮。 评卷人 得分
8、根据图1所示电路图连接实物图（图2）
9、连接图1中的电路图，画出图2的电路图
10、如图11按照图甲的电路图，在图乙中连接实物电路，要求选择正确的量程，导线不得相交。
11、根据题意作图。
（1）在下图甲中画出电路图中的电流方向，并连接图乙的实物图。
请根据实验电路，在图方框内画出电路图．
12、图16所示的实物中，若S1、S3断开，S2闭合，请在下面虚线框中画出其对应的电路图。
13、根据电路图用笔画线把电路元件连接起来．
14、根据电路图用笔划线连接实物图
15、如图所示，甲图是小华同学连接的电路，闭合开关后小灯泡能亮吗？若不能，请你帮她在乙图中，连接正确的电路并在丙图方框中画出电路图．
16、在连接电路过程中，开关应该处于 状态，如下图，并根据电路图乙，把图甲的实物图连接正确.
17、请按照图乙所示的实物图画出电路图．
18、在下图甲中画出电路图中的电流方向，并连接图乙的实物图。
19、LED手电因其发光效率高、亮度强越来越受到人们的欢迎．如图16所示的LED手电有5个LED灯泡．使用时，闭合开关，5个LED灯泡同时发光；断开开关，5个LED灯泡同时熄灭。若将其中任意一个灯泡取下，开关的控制效果以及其它灯泡的发光情况均不受影响。请你尝试画出该LED手电的内部电路图。（LED灯泡用一般的灯泡符号表示即可）
电路图连接专题训练 班级: 姓名： 一、根据实物图画出对应的电路图，并标出开关闭合后的电流方向
二、根据电路图连接实物图，连接导线不能交叉
LLSS
三、电路识别
1、电路的连接情况有三种如右上图所示：只闭合开关S1
，电路为
；只闭合开关S 2 ，电路为 ；同时闭合开关S 1和S 2 ，电路为 。〔填“通路〞、“开路〞或“短路〞〕
2、如下图电路，如果同时闭合开关S1S3，且断开S2，那么灯L1、L2为 联；
要使灯L1、L2组成串联电路，只要闭合开关 .
四、电路设计
1、楼道里，利用光敏材料制成“光控开关〞，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关〞，当有人走动发出声音时，自动闭合；无人走动时，自动断开。假设将这两个开关配合使用，就可以使楼道灯变得“智能化〞，这种“智能〞电路正确的选项是〔 〕
2、一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。在下列图所示的电路，你认为符合上述要求的是〔 〕
A B C D
3、小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的选项是
