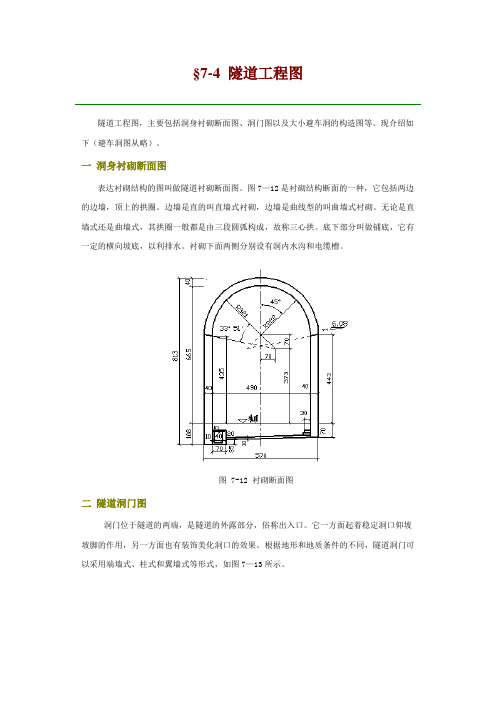

§7-4 隧道工程图隧道工程图，主要包括洞身衬砌断面图、洞门图以及大小避车洞的构造图等。
现介绍如下（避车洞图从略）。
一洞身衬砌断面图表达衬砌结构的图叫做隧道衬砌断面图。
图7—12是衬砌结构断面的一种，它包括两边的边墙，顶上的拱圈。
边墙是直的叫直墙式衬砌，边墙是曲线型的叫曲墙式衬砌。
无论是直墙式还是曲墙式，其拱圈一般都是由三段圆弧构成，故称三心拱。
底下部分叫做铺底，它有一定的横向坡底，以利排水。
衬砌下面两侧分别设有洞内水沟和电缆槽。
图 7-12 衬砌断面图二隧道洞门图洞门位于隧道的两端，是隧道的外露部分，俗称出入口。
它一方面起着稳定洞口仰坡坡脚的作用，另一方面也有装饰美化洞口的效果。
根据地形和地质条件的不同，隧道洞门可以采用端墙式、柱式和翼墙式等形式，如图7—13所示。
现以7—14所示的翼墙式洞门为例，说明其各部分的构造和表达方法。
图 7-14 翼墙式洞门的构造1. 洞门的组成及构造（1）端墙：洞门端墙由墙体、洞口环节衬砌及帽石等组成。
它一般以一定坡度倾向山体，以保持仰坡稳定。
（2）翼墙：位于洞口两边，呈三角形，顶面坡度与仰坡一致，后端紧贴端墙，并以一定坡度倾向路堑边坡，同时起着稳定端墙和路堑边坡的作用。
（3）洞门排水系统：该系统主要包括洞顶水沟（其坡面的投影关系见图7—17）、翼墙顶水沟、洞内外连接水沟、翼墙脚水沟、汇水坑及路堑侧沟等。
其中洞顶水沟位于洞门端墙顶与仰坡之间，沟底由中间向两侧倾斜，并保持底宽一致。
沟底两侧最低处设有排水孔，它穿过端墙，把洞顶水沟的水引向翼墙顶水沟。
2. 洞门的表达（图7—15）图7-15 翼墙式隧道洞门图（1）正面图：它是从翼墙端部竖直剖切以后，再沿线路方向面朝洞内对洞门所作的立面投影，实际也是一个剖面图。
主要是表达洞门端墙的形式、尺寸、洞口衬砌的类型、主要尺寸、翼墙的位置、横向倾斜度以及洞顶水沟的位置、排水坡度等，同时也表达洞门仰坡与路堑边坡的过渡关系。
