建筑工程施工图审查要点、提示清单

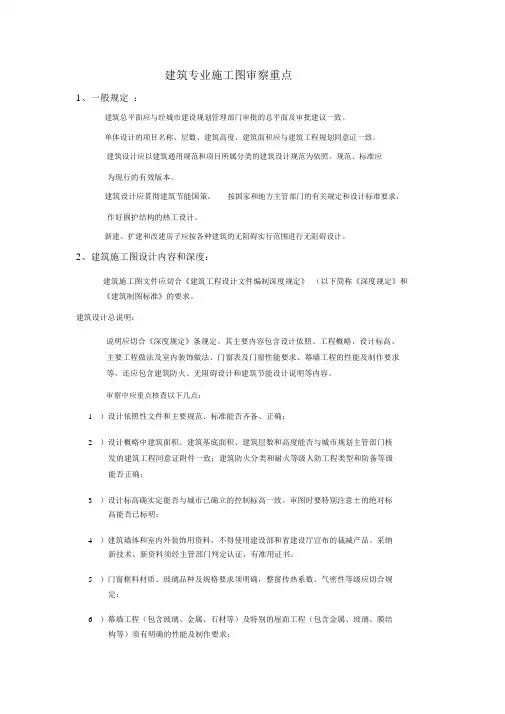

建筑专业施工图审察重点1、一般规定：建筑总平面应与经城市建设规划管理部门审批的总平面及审批建议一致。

单体设计的项目名称、层数、建筑高度、建筑面积应与建筑工程规划同意证一致。

建筑设计应以建筑通用规范和项目所属分类的建筑设计规范为依照。

规范、标准应为现行的有效版本。

建筑设计应贯彻建筑节能国策，按国家和地方主管部门的有关规定和设计标准要求，作好围护结构的热工设计。

新建、扩建和改建房子应按各种建筑的无阻碍实行范围进行无阻碍设计。

2、建筑施工图设计内容和深度：建筑施工图文件应切合《建筑工程设计文件编制深度规定》（以下简称《深度规定》和《建筑制图标准》的要求。

建筑设计总说明：说明应切合《深度规定》条规定。

其主要内容包含设计依照、工程概略、设计标高、主要工程做法及室内装饰做法、门窗表及门窗性能要求、幕墙工程的性能及制作要求等，还应包含建筑防火、无阻碍设计和建筑节能设计说明等内容。

审察中应重点核查以下几点：1）设计依照性文件和主要规范、标准能否齐备、正确；2）设计概略中建筑面积、建筑基底面积、建筑层数和高度能否与城市规划主管部门核发的建筑工程同意证附件一致；建筑防火分类和耐火等级人防工程类型和防备等级能否正确；3）设计标高确实定能否与城市已确立的控制标高一致。

审图时要特别注意±的绝对标高能否已标明；4）建筑墙体和室内外装饰用资料，不得使用建设部和省建设厅宣布的裁减产品。

采纳新技术、新资料须经主管部门判定认证，有准用证书。

5）门窗框料材质、玻璃品种及规格要求须明确，整窗传热系数、气密性等级应切合规定；6）幕墙工程（包含玻璃、金属、石材等）及特别的屋面工程（包含金属、玻璃、膜结构等）须有明确的性能及制作要求；7）建筑防火设计、无阻碍设计和建筑节能设计说明应与图纸的表达一致。

总平面图：总平面图应切合《深度规定》节规定，侧重审察以下各点：1）场所四界的丈量坐标或定位尺寸，用地红线、道路红线、建筑控制线等的地点。

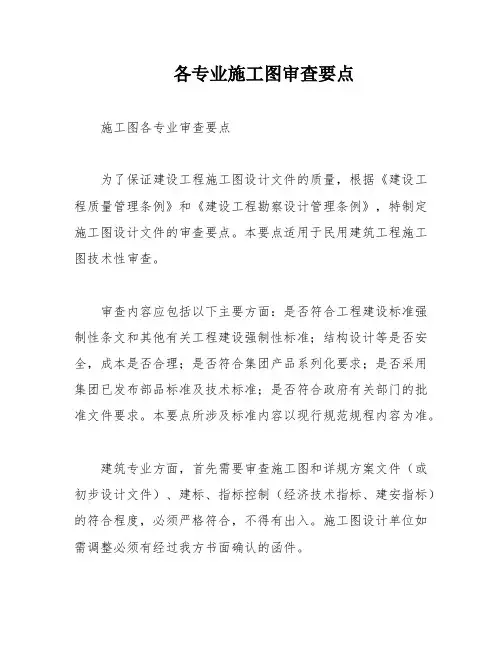

各专业施工图审查要点施工图各专业审查要点为了保证建设工程施工图设计文件的质量，根据《建设工程质量管理条例》和《建设工程勘察设计管理条例》，特制定施工图设计文件的审查要点。

本要点适用于民用建筑工程施工图技术性审查。

审查内容应包括以下主要方面：是否符合工程建设标准强制性条文和其他有关工程建设强制性标准；结构设计等是否安全，成本是否合理；是否符合集团产品系列化要求；是否采用集团已发布部品标准及技术标准；是否符合政府有关部门的批准文件要求。

本要点所涉及标准内容以现行规范规程内容为准。

建筑专业方面，首先需要审查施工图和详规方案文件（或初步设计文件）、建标、指标控制（经济技术指标、建安指标）的符合程度，必须严格符合，不得有出入。

施工图设计单位如需调整必须有经过我方书面确认的函件。

其次是图纸的图幅图签是否符合标准，图纸的内容是否缺项，必须包括总说明、说明、消防、节能、构造做法表、总平面、平面、立面、剖面、大样详图等。

在各项图纸的细节检查方面，需要注意以下几点：1.总平面图1.1建筑总尺寸及后退红线尺寸是否齐全准确，室内外标高是否齐全准确。

建筑间距是否标注齐全准确并符合规范。

消防登高面、消防车道的宽度及高度、转弯半径及回车场尺寸是否符合消防规范要求。

道路、绿化、场地、挡土墙、排水方向及坡度等是否表示清楚。

2.主要平面纵横柱网，承重墙的轴线号及尺寸是否齐全、准确。

与结构及设备专业有关图纸是否一致。

内隔墙定位尺寸和厚度，门窗洞口定位尺寸、宽度尺寸是否齐全、准确。

构造柱是否标注明确。

与结构专业图纸是否一致。

门窗编号、门的开启方向是否准确、合理，并与门窗表核对无误。

与电气专业图纸是否一致。

防火分区、防火墙、防火门的设置是否符合防火规范；疏散楼梯、袋形走道等设计是否符合防火规范。

与通风专业图纸是否一致。

室内外地面标高、各层标高、不同楼地面高差的标高是否齐全、准确。

与结构及设备专业有关图纸是否一致。

电梯、楼梯位置，楼梯上下方向以及主要尺寸是否齐全准确（详细尺寸在楼梯、电梯放大图上标注）。

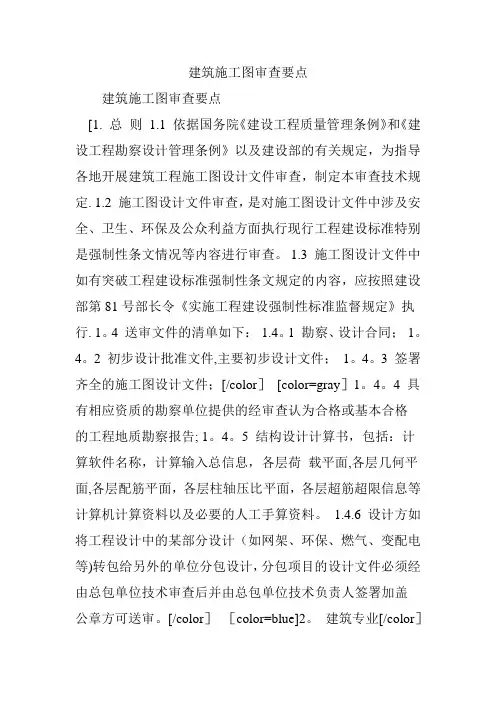

建筑施工图审查要点建筑施工图审查要点[1. 总则1.1 依据国务院《建设工程质量管理条例》和《建设工程勘察设计管理条例》以及建设部的有关规定，为指导各地开展建筑工程施工图设计文件审查，制定本审查技术规定. 1.2 施工图设计文件审查，是对施工图设计文件中涉及安全、卫生、环保及公众利益方面执行现行工程建设标准特别是强制性条文情况等内容进行审查。

1.3 施工图设计文件中如有突破工程建设标准强制性条文规定的内容，应按照建设部第81号部长令《实施工程建设强制性标准监督规定》执行. 1。

4 送审文件的清单如下：1.4。

1 勘察、设计合同；1。

4。

2 初步设计批准文件,主要初步设计文件；1。

4。

3 签署齐全的施工图设计文件；[/color］[color=gray］1。

4。

4 具有相应资质的勘察单位提供的经审查认为合格或基本合格的工程地质勘察报告; 1。

4。

5 结构设计计算书，包括：计算软件名称，计算输入总信息，各层荷载平面,各层几何平面,各层配筋平面，各层柱轴压比平面，各层超筋超限信息等计算机计算资料以及必要的人工手算资料。

1.4.6 设计方如将工程设计中的某部分设计（如网架、环保、燃气、变配电等)转包给另外的单位分包设计，分包项目的设计文件必须经由总包单位技术审查后并由总包单位技术负责人签署加盖公章方可送审。

[/color］［color=blue]2。

建筑专业[/color］［color=blue］2。

1 一般规定[/color] 根据建筑工程项目规模、平面功能、建筑高度、层数、使用性质、火灾危险性、疏散和扑救难度，审查建筑分类、耐火等级、材料选用等是否正确；是否满足各类建筑专项设计标准、规范在安全、消防方面的要求。

[color=blue］2。

2 首页（包括设计说明)[/color] 2.2.1 设计文件是否符合批准的初步设计内容及批文要求。

主要技术指标是否符合规划条文要求。

2。

2.2 建筑规模、性质、建筑类别、耐火等级、抗震设防烈度、屋面防水等级、人防工程等级的确定是否准确。

建筑施工图审查要点及通病一、总则1．建筑工程设计文件编制深度未达要求，主要是图纸未会签、缺出图章或注册章、缺图纸目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等。

2．图纸未满足我部提供的设计任务书的要求。

3．图中有违反强制性条文的地方,类似如屋面栏杆高度未考虑屋面找坡高度。

二、设计总说明1．选用图集已经作废或过期(高层防火规范、厨房烟道、人防、住宅…。

）2．关于安全玻璃涵盖面不全，应按国家关于《建筑安全玻璃管理规定》发改版补充3．说明中的防水做法与工程做法中的说明以及墙身大样图作法不相符4．门窗编号及代号说明与平面图中的编号不同或对特殊门窗代号说明不全（卫生间窗、防火窗、双层隔音窗、裙房幕墙窗…。

）5．应增加节能说明及无障碍设计说明。

6．遗漏地下室出地面的风井百叶窗的数量及分格图。

7．说明中墙体材料是否注明,是否和结构图中的一致．三、工程做法1．应依据甲方提出的装修标准，注明是否毛坯房（饰面由后装修做)2．对于本工程特殊做法无说明，特别是结构沉板后需回填或轻质材料做垫层楼地面3．保温作法需同节能计算及说明相统一（外墙保温作法）4．厨房、卫生、墙地面均需做防水处理.5．各种公共用房装饰做法、一层地面做法遗漏.6．屋面的构造做法、地库防水做法及收口位置、剪力墙墙身防水收口的处理、伸缩缝做法不详。

四、总图1.应注明并保证满足规划报建要求的道路及建筑退缩间距（要确定立面所增加的落地片墙、廊柱没有超出建筑红线）2.没注明建筑防火间距（外墙到外墙，凸窗应计玻璃间)；消防车道定位及消防扑救面。

(要满足消防车道的转弯半径≥12m）3.场地、建筑、车库出入口应注明(应满足《民用建筑设计通则》4.1 特别是机动车出入应距离道路红线≥7.5m，不存在视线障碍物.5.2.4）4.建筑出入口的绝对标高（要考虑到建筑物室内外高差);场地道路、绿地、水面的关键性标高.表明场地及道路排水方向及坡度（要考虑与周边规划道路的连接及排水）.5.坡地建设应表明挡土墙、护坡及截水沟。

施工图审查根据国家法律、法规、技术标准与规范,对施工图设计文件的结构安全、公众利益和图家强制性标准、规范的执行情况及设计深度进行全面审查.该制度执行一段时间以来,消除了大量结构安全隐患,并促使设计单位提高设计质量.由于目前的工程设计越来越复杂,且设计周期普遍偏短,结构专业施工图设计文件中存在某些质量问题,作者通过对多年以来施工图审查经验的总结,并结合同行的讨论,把这些经常发现的问题整理列举出来,供结构专业设计和审查时参考.一、不符合国家法律、法规规定的问题1、建设工程质量管理条例国务院令第279号规定未根据勘察成果文件进行工程设计将被处以罚款.常见的问题是基础设计参数取值与勘察报告不符,包括地基承载力特征值取值、桩基础和支护结构的计算参数、地下水位取值等.出现该问题的原因主要在于设计单位根据个人的经验确定设计参数,且未与勘察单位协调调整补充相关资料.2、砼外加剂、建筑构配件指定生产厂家也违反建设工程质量管理条例的规定.3、桩型及其施工工艺的选择与实际环境、地质条件不相适应,未考虑挤土、振动、噪音可能对周边造成的影响,不符合环保、施工安全的有关要求,如在市区使用锤击桩、在可能造成污染的环境区域内使用冲钻孔灌注桩且无泥浆处理系统、有砂碎卵石含水层,深厚淤泥层,垃圾填埋层以及化工厂等场地使用人工挖孔桩等.4、属于超限高层建筑工程抗震设防专项审查技术要点建质200346号中规定范围内的高层建筑,未根据超限高层建筑工程抗震设防管理规定进行震设防专项审查.尤其建质200346号文规定中的特别不规则超限工程调整结构设计或者进行震设防专项审查.二、基础设计方面的问题1、建造在斜坡上或边坡附近的建筑物和构筑物,未验算其稳定性.当设有一侧或多侧开口的地下室时,主体设计未考虑土压力影响进行受力分析,并验算整体建筑的抗倾覆和抗滑移稳定性.当地下水埋藏较浅,建筑地下室或地下构筑物存在上浮问题时,未进行抗浮验算. 2、建筑物地存在液化土层时,未对桩基础抗震承载力进行验算.未根据具体工程情况考虑桩侧负摩阻力对基桩承载力的影响.3、桩基础设计中,仅按竖向荷载作用进行布桩,未验算弯矩作用下承台底部边桩的反力.尤其是框剪结构的剪力墙及剪力墙结构核心筒底部弯矩和剪力对基础承载力的影响较大,不应遗漏.对于水位较高的地下室和短肢剪力墙、大跨度结构等弯矩较大的承台底部桩基尚应验算是否存在向上的抗拔力.4、抗拔桩设计时,桩身配筋量仅按强度要求进行计算,缺少裂缝宽度验算,按裂缝宽度控制计算结果的配筋量远大于按强度要求计算的配筋量,在设计中往往缺抗拔桩静载试验及其配筋做法等要求说明.有抗拔要求的承台按一般桩基受压的承台进行配筋,承台顶部受拉区未配筋,筏基基础梁或地下室底板梁的受力方向与一般楼屋面梁板不同,其梁配筋设计也采用平法表示但未附加图示说明,存在安全隐患.5、目前建筑工程大量采用截面尺寸较小的预应力管桩,且在多层建筑中采用单柱单桩或一柱两桩基础,柱底弯矩由基础梁和桩共同承受.单柱单桩或垂直于两桩连线方向的基础梁设计中,未考虑平衡该方向柱脚在水平风荷载或地震作用下所产生弯矩因素,基础梁两端箍筋未按框架梁抗震构造要求设置箍筋加密区,基础梁的上下主筋在桩台内锚固长度与构造做法要求未加说明.桩身考虑承受上部结构传来的弯矩作用时也未进行抗弯承载力计算,存在着抗震薄弱环节,给工程留下潜在的隐患.6、浅基础施工图中经常未注明基槽开挖后应进行基槽检验的要求,桩基础施工图中经常未注明桩端持力层检验、施工完成后的工程桩进行竖向承载力检验的要求.7、天然地基扩展基础持力层或桩基持力层下面存在软弱下卧层,有的工程既不进行沉降验算,又不作软弱下卧层地基承载力验算.8、压实填土地基处理问题,有的工程处于部分挖方、部分填方地段,填方地段采用压实填土人工处理地基,其压实填土地基的填料、施工、压实填土的范围以及压实填土地基检验等均未提出具体要求说明,甚至未注明压实填土的密实度要求和地基承载力特征值要求,压实填土地基施工质量如何控制,其地基承载力能否达到设计要求等均存在疑义.9、天然地基独立基础带梁板式的地下室底板设计中,地下室底板与柱下独立基础埋置于同一持力层上,结构计算中仅按上部结构荷载全部由柱下独立基础承担,而地下室底板仅按一般地下室底板受荷情况进行设计,实际上整个地下室底板与柱下独立基础在上部荷载作用下,将会一起发生沉降变形共同受力,按上述计算原则进行设计,对底板而言是偏于不安全的,有可能会导致地下室底板承载能力不足而开裂.按照变形协调受力的原理,应当将地下室底板与独立基础连为一体按弹性地基有限元受力分析.也可以采取如下模式：除了柱下独立基础之外,其地下室底板与持力层之间采取褥垫处理措施.这时,底板可不参与独立基础分担上部荷载,而按底板本身承受底板与疏水垫层自重、地下水上浮力、人防等效荷载有人防时考虑等进行设计.10、天然地基锥体独立基础设计问题,有的基础设计锥体斜面坡度大于1:3,该锥体部分砼很难振捣密实,现场施工往往是砼自然堆上,采用铲子或抹灰刀拍捣成形,其锥体部分的砼很难达到设计强度要求.故建议：改为阶形独立基础为好.既保证独立基础砼施工质量,又使基础在柱轴力作用下砼局部承压验算容易满足.三、地下室外墙设计存在的问题1. 地下室外墙配筋计算：有的工程外墙配筋计算中,凡外墙带扶壁柱的,不区别扶壁柱尺寸大小,一律按双向板计算配筋,而扶壁柱按地下室结构整体电算分析结果配筋,又未按外墙双向板传递荷载验算扶壁柱配筋.按外墙与扶壁柱变形协调的原理,其外墙竖向受力筋配筋不足、扶壁柱配筋偏少、外墙的水平分布筋有富余量.建议：除了垂直于外墙方向有钢筋砼内隔墙相连的外墙板块或外墙扶壁柱截面尺寸较大如高层建筑外框架柱之间外墙板块按双向板计算配筋外,其余的外墙宜按竖向单向板计算配筋为妥.竖向荷载轴力较小的外墙扶壁桩,其内外侧主筋也应予以适当加强.外墙的水平分布筋要根据扶壁柱截面尺寸大小,可适当另配外侧附加短水平负筋予以加强,外墙转角处也同此予以适当加强.2. 地下室外墙计算时底部为固定支座即底板作为外墙的嵌固端,侧壁底部弯矩与相邻的底板弯矩大小一样,底板的抗弯能力不应小于侧壁,其厚度和配筋量应匹配,这方面问题在地下车道中最为典型,车道侧壁为悬臂构件,底板的抗弯能力不应小于侧壁底部.地下室底板标高变化处也经常发现类似问题：标高变化处仅设一梁,梁宽甚至小于底板厚度,梁内仅靠两侧箍筋传递板的支座弯矩难以满足要求.地面层开洞位置如楼梯间外墙顶部无楼板支撑,计算模型和配筋构造均应与实际相符.车道紧靠地下室外墙时,车道底板位于外墙中部,应注意外墙承受车道底板传来的水平集中力作用,该荷载经常遗漏.3. 地下室外墙在计算中,有的工程漏掉抗裂性验算.外墙的厚度目前做得比较薄,外墙钢筋保护层比较厚,其裂缝宽度控制在之内,往往配筋量由裂缝宽度验算控制.四、上部结构设计存在的问题1. 建筑结构荷载规范GB50009-2001中对基本风压值未明确的地区较多,基本风压值的取值较乱, 50年一遇基本风压值不应小于30年一遇基本风压值的倍,对于山区的建筑物,风压高度变化系数应考虑地形条件的修正.对于特别重要或对风荷载比较敏感的高层建筑,其基本风压应按100年重现期的风压值采用.2. 楼面计算荷载偏小或者局部隔墙计算荷载遗漏、构件设计截面尺寸或材料强度等级与计算不符,几乎是每个工程都有发现的问题,主要是由于建筑、结构专业配合不密切以及设计和审核把关不严引起的.对该问题进行整改时往往要重新电算.3. 施工图审查时核对构件实际配筋是否满足计算要求是一项繁重的工作.由于审查周期很短,审查师不可能对所有构件一一核对,只能抽查.但是设计人员整改时往往只针对审查师指明的某一构件问题进行修改,未指明的其余构件的实配钢筋比电算值少就没有自行认真核对整改.4. 有的工程楼屋面板电算配筋时,对边梁的截面尺寸与跨度大小不加区分约束条件进行分析,一律按嵌固边支座约束条件计算,其结果有的边梁处板面支座负筋配的很多钢筋,而板跨中和内跨支座板面负筋配筋不够.设计跨度较大的悬挑板时,挑板所在的边梁和内跨板设计时未考虑挑板传来的弯矩作用也是常见的问题.5. 对于一级框架和9度抗震设计的结构,抗震规范和高规均规定应根据梁的实际配筋面积进行强柱弱梁验算,SATWE软件计算时可输入梁超配筋参数,梁实际配筋时应与此相符,即实配钢筋不应大于计算量的与梁超配筋参数的乖积.有的工程框架梁支座负筋实配钢筋面积比电算值多出很多,而梁的箍筋与柱子的配筋按电算配筋,其结果形成强梁弱柱、强弯弱剪,与抗震设计原则相违背.对抗震极为不利,且由于支座负筋面积增大之后,又使得梁支座负筋配筋率超过%,梁的箍筋直径又未增大2mm,反而带来两条违反强制性条文规定.像这类问题,在审图中时常出现,有些设计人员认为增大配筋总是偏于安全,增加配筋的部位不对,反而适得其反.6. 非结构构件的抗震设计普遍被忽视.有的工程建筑因为造型需要,在屋面上用砖砌筑较高的女儿墙,仅在墙体内设置钢筋砼构造柱与压顶梁,也不进行抗风与抗震的验算,在台风或地震作用下,有倒塌砸人或砸坏屋面板的可能,虽然是非结构构件,但是结构设计未采取可靠措施,将给工程留下安全隐患.屋顶高大女儿墙采用钢筋砼结构按悬臂结构设计时,作为嵌固端的边梁未考虑女儿墙传来的扭矩作用,相邻的屋面板也未加强,同样存在安全隐患.7. 地下室顶板室内外板面标高变化处,当标高变化超过梁高范围时则形成错层,未采取措施不应作为上部结构的嵌固部位,规范明确规定作为上部结构嵌固部位的地下室楼层的顶楼盖应采用梁板结构,地下室顶板为无梁楼盖时不应作为上部结构嵌固部位.结构计算应往下算至满足嵌固端要求的地下室楼层或底板,但剪力墙底部加强区层数应从地面往上算,并应包括地下层.8. 抗震规范和高规对建筑物的平面不规则包括扭转不规则、凹凸不规则和楼板局部不连续和竖向不规则作出了明确的定义和限制.其中凹凸不规则定义为结构平面凹进的一侧尺寸大于相应投影方向总尺寸的30%,楼板局部不连续定义为楼板的尺寸和平面刚度急剧变化,例如有效楼板宽度小于该层楼板典型宽度的50%,或开洞面积大于该层楼面面积的30%,并规定不应采用同时具有多项平面、竖向不规则以及某项不规则程度超过规定很多的设计方案.在实际工程中入口门厅、越层会议室和餐厅、立面开洞等设计方案根本做不到上述要求,所以凹凸不规则和楼板局部不连续应理解为大部分楼层不规则,局部楼层可不受该条文限制,但应采取有效加强措施.。

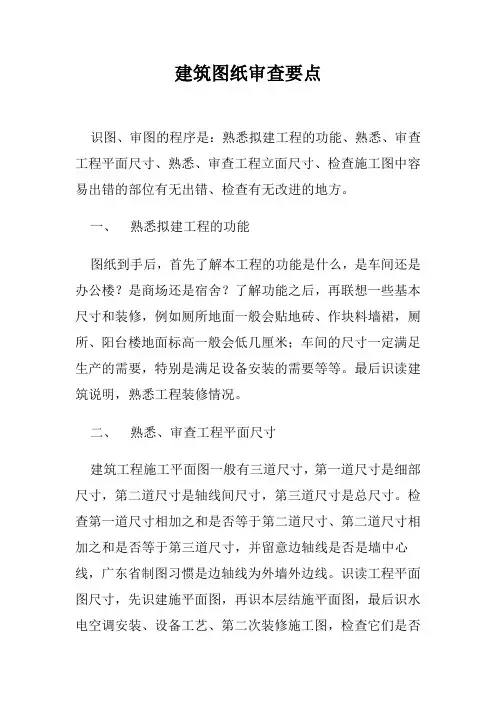

建筑图纸审查要点识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。

施工图审查要点及注意事项1. 引言施工图纸是建筑工程施工的重要依据，对其进行审查是确保工程质量和安全的关键环节。

本文将介绍施工图审查的要点及注意事项，以帮助项目管理人员和审查人员更好地进行施工图审查工作。

2. 施工图审查要点2.1 构造设计•确保施工图中的构造设计符合相关的建筑设计规范和标准。

•检查结构构件的布置方式和连接方式，确保其满足强度和稳定性要求。

•注意审查施工图纸上的梁、柱、墙等结构构件的尺寸、位置和标注信息，以确保施工的准确性和一致性。

2.2 细部设计•仔细审查施工图纸上的细部构造设计，包括墙体、门窗、屋面等部位的细节。

•确保细部设计的合理性，如墙体的防水、保温设计、门窗的密封性能等。

•检查细部构造的尺寸、位置和标注信息，以保证细部施工的精确性。

2.3 设备布置•检查施工图纸上设备的布置和连接，确保其符合相关的设计标准和要求。

•确认设备的选型和参数是否与设计一致。

•关注设备与其他构造的协调性，如管道、电缆的走向和布置是否合理。

2.4 安全与疏散设计•注意审查施工图纸上的安全设施，如消防设备、防护栏杆、疏散通道等。

•确保安全设施的布置和尺寸符合相关标准和设计要求。

•注意审查疏散通道的宽度、朝向和标示，以确保在紧急情况下人员能够迅速安全地疏散。

2.5 其他要点•检查施工图纸上的文字说明和标注，确认其准确性和清晰度。

•注意审查图纸的一致性和完整性，确保所有必要的图纸和附件齐全。

•关注施工图纸上与环保、节能等方面相关的设计要求，确保其合规性。

3. 施工图审查注意事项3.1 严格按照设计文件审查审查人员在进行施工图审查时，应严格按照设计文件进行审查，确保施工图与设计文件的一致性。

3.2 注重技术细节在审查施工图时，要注重技术细节，包括尺寸、标注、连结方式等方面的细节，确保施工中的准确性和可行性。

3.3 与其他审查人员及时沟通在审查过程中，要与其他审查人员及时沟通，协商解决问题，确保审查结果的准确性和一致性。

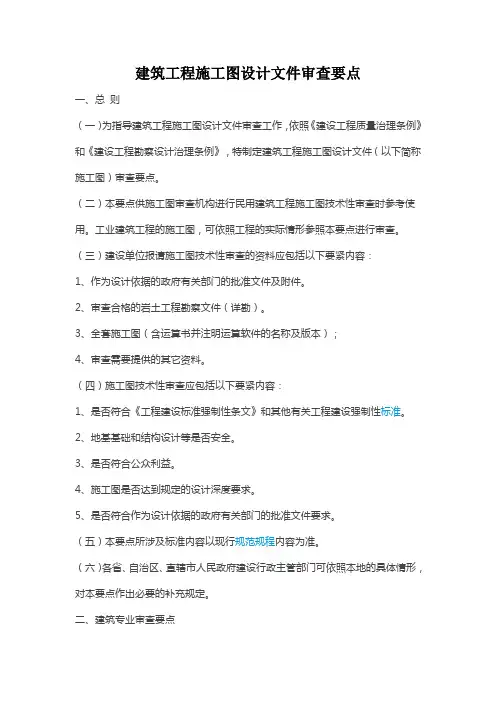

建筑工程施工图设计文件审查要点一、总则（一）为指导建筑工程施工图设计文件审查工作，依照《建设工程质量治理条例》和《建设工程勘察设计治理条例》，特制定建筑工程施工图设计文件（以下简称施工图）审查要点。

（二）本要点供施工图审查机构进行民用建筑工程施工图技术性审查时参考使用。

工业建筑工程的施工图，可依照工程的实际情形参照本要点进行审查。

（三）建设单位报请施工图技术性审查的资料应包括以下要紧内容：1、作为设计依据的政府有关部门的批准文件及附件。

2、审查合格的岩土工程勘察文件（详勘）。

3、全套施工图（含运算书并注明运算软件的名称及版本）；4、审查需要提供的其它资料。

（四）施工图技术性审查应包括以下要紧内容：1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。

2、地基基础和结构设计等是否安全。

3、是否符合公众利益。

4、施工图是否达到规定的设计深度要求。

5、是否符合作为设计依据的政府有关部门的批准文件要求。

（五）本要点所涉及标准内容以现行规范规程内容为准。

（六）各省、自治区、直辖市人民政府建设行政主管部门可依照本地的具体情形，对本要点作出必要的补充规定。

二、建筑专业审查要点序号项目审查内容2.1 编制依据建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实，如人防工程平战结合用途及规模、室外出口等是否符合人防批件的规定；现行国家及地点有关本建筑设计的工程建设规范、规程是否齐全、正确，是否为有效版本。

2.2 规划要求建筑工程设计是否符合规划批准的建设用地位置，建筑面积及操纵高度是否在规划许可的范畴内。

2.3 施工图深度2.3.1 设计说明差不多内容⑴编制依据：主管部门的审批文件、工程建设标准。

⑵工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。

⑶要紧部位材料做法，如墙体、屋面、门窗等（属于民用建筑节能设计范畴的工程可与《节能设计》段合并）。

附件2：
内部
图纸会审要点清单
一、编制说明
为方便项目部和各参建单位更好、更快地做好图纸会审工作，运营中心收集整理施工图纸中易出现的错、漏、碰、缺等问题，按专业以表格形式列出，供各方在审查施工图时参考。

由于施工图纸内容繁多，各地的施工环境、地方条例规定相差较大，各区域可根据属地化特点，在此基础完善区域版的图纸会审指引。

为便于统计分析图纸会审中提出的问题，图纸会审记录表统一采用省统表，会审问题按影响的严重程度从大到小顺序整理填写。

图纸
会审及交底记录需上传至安全质量管理平台
二、各专业图纸审查的要点
（一）总平面图审查要点
二）建筑专业施工图纸审查要点
七）强电专业施工图纸审查要点
八）弱电专业施工图纸审查要点
九）暖通专业图纸审查要点。

建筑筑专业xx审核要点：1.总图部分1)核查总图各项指标是否与方案及初设批复指标一致；2)准确核对红线坐标，特别是用地红线坐标有无错误。

准确核对建筑（包括地下建筑）有无突破用地红线及建筑退让线的限制；3)仔细核对总图中各场地标高、道路标高，场地标高变化处的处理方式。

核对挡土墙、台阶等是否正确表示，是否有大样图，注意挡土墙高差有无超过2米、5米及其区别；4)核对相对标高与绝对标高的关系；5)核查各单体建筑入口台阶，散水四周标高是否与周边道路、广场标高矛盾，高差与单体设计是否吻合；6)核查建筑物之间防火间距、消防车道、消防救援场地等设计是否满足规范要求；7)核查道路设计的合理性及是否满足设计深度（道路纵横坡度，道路横断面、转弯半径、构造做法等）；8)核查地上的室外停车场的构造做法及排水方案是否合理；9)核查总图中有关无障碍设计的内容正确性及完整性（无障碍停车位、缘石坡道等）；10)核查施工图定位是否准确；核查总图建筑轮廓是否与平面图一致；核查总图轴号尺寸是否与单体一致；11)核对总图中地下室风井、下沉广场等开洞尺寸是否与详图一致；12)核对建筑专业总图是否与景观专业总图是否一致。

2.建筑设计说明1）核查对各单体建筑的各分项定性是否正确（建筑性质、等级、防火等级、防水等级、抗渗等级、耐久年限等）；2）核对选用规范的完整性及正确性；3）仔细核对说明中关于设计范围及专业分工的描述，原则是不漏项、不重复。

重点核对建筑专业与室内装修专业的分界面是否清晰、合理。

4）核查说明中设计的墙体砌筑材料及做法的正确性（包括轻型墙体的做法）；5）核查说明中关于通用做法的完整性及合理性（如油漆、安全防护栏杆、变形缝、台阶散水等）；6）仔细核对各部位的防水做法是否完善、合理；7）核对说明中对门窗及幕墙三性是否有具体要求。

属于哪个地区（A、B、C、D）是否明确；材料做法表是否与节能设计一致（特别是外墙做法、屋面做法、门窗及玻璃选型）；材料做法表是否与公司呈批一致以及是否全面；8）核查电梯、扶梯的定性（消防电梯、无障碍梯、客梯、医梯、货梯）及参数（载重量、速度、停站数、顶层提升高度、开门方式、排水设施）及数量的正确性及完整性；9）重点核查材料做法表，注意该表所表达的设计专业分工界面应与总说明中一致吻合。

工程施工图审查要点工程施工图审查是指对施工图纸进行全面细致的审核，对施工图纸上的技术参数、工艺要求等进行详细核对和评估，找出可能存在的不合理之处，确保施工图纸的准确性和完整性。

审查工作由专业的施工图审核人员进行，要点包括但不限于以下几个方面：1. 设计合理性审查首先要对施工图的设计方案进行审查，包括建筑结构设计、设备安装设计等。

要检查设计是否符合国家标准和相关规范，是否满足施工需求，是否存在结构上的不足和危险隐患。

设计是否符合建筑物本身的要求，如承重、抗震等要求。

2. 施工工艺审查施工图中还包含了施工工艺和施工流程，需要对施工图中的工艺要求进行审查。

检查施工方法是否合理、施工流程是否顺畅、各项施工工艺是否符合实际要求。

要注意防止施工中可能出现的施工难题，提前制订解决方案。

3. 施工材料审查施工图中还包括了使用的施工材料和构件，需要对施工图中所使用的材料进行审查。

检查材料是否符合国家标准和相关规范，是否适用于施工要求，是否存在质量问题。

特别要注意材料之间的搭接是否牢固，是否存在可能导致危险的质量问题。

4. 施工图细部审查在审查施工图时，不能只看大局，还要着重审查施工图的细部部分。

要检查细部构件的尺寸、连接方式、施工方法等，特别要关注可能存在的细小问题，如膨胀螺丝的规范、连接密封的情况、安全视线的设置等。

5. 安全性审查在审查施工图时，要重点关注安全性问题。

要检查设计是否考虑到施工中可能存在的安全隐患，是否有相应的安全措施和预防措施。

如护栏设置是否合理、危险区域是否设立警示标识等。

6. 环保审查在审查施工图时，还需要考虑到环保问题。

要检查设计是否考虑到环保要求，是否有相应的环保措施和处理方法。

如施工过程中是否会产生噪音、废水、废气等对环境污染的问题，是否有相应的处理和防范措施。

7. 技术标准审查最后还需要对技术标准进行审查。

要检查施工图是否符合相关的技术标准和规范，是否有与之不符合的地方。

要确保施工图的技术参数和要求符合相关规范，避免出现不符合标准的情况。

建筑工程施工图审查要点建筑工程施工图审查是确保工程质量和安全的重要环节，它对设计方案的合理性、工程施工的可行性以及建筑材料的合规性进行全面评估。

下面将介绍建筑工程施工图审查的要点。

1. 总体布局和平面布置审查施工图时，需要关注建筑物的总体布局和平面布置是否符合规范要求。

包括建筑物的结构、功能区域的划分等，确保建筑物的各个部分都能够满足使用需求。

2. 建筑结构设计在审查施工图时，需要详细了解建筑结构设计的方案，包括结构的类型、承载力、抗震性能等。

确保结构设计符合相关规范，能够满足建筑物的安全性和稳定性要求。

3. 建筑材料的选择和使用审查工程施工图时，需要关注建筑材料的选择和使用是否符合规范要求。

建筑材料的质量和性能直接影响到工程的质量和安全性，因此必须确保使用的材料符合相关标准，并具有合格证明。

4. 施工工艺和施工方法审查施工图时，需要仔细研究施工工艺和施工方法的合理性和可行性。

合理的施工工艺和施工方法可以确保施工过程的顺利进行，避免施工中出现问题，保证建筑物的质量。

5. 消防安全设计建筑工程施工图审查还需要关注建筑物的消防安全设计。

包括消防通道的设置、疏散楼梯的布局、灭火设备的配置等。

通过审查施工图，确保建筑物在发生火灾等紧急情况时能够保障人员的安全疏散和有效灭火。

6. 电气系统设计审查施工图时，需要对建筑物的电气系统设计进行评估。

这包括电源的选择、电线电缆的敷设、安全用电设备的设置等。

通过审查施工图，确保电气系统的合理性和安全性，避免电气故障引发的安全问题。

7. 管道系统设计建筑工程施工图审查还需要关注管道系统的设计方案，包括给水管道、排水管道、暖通管道等。

对管道系统的设计进行审查，确保管道的布置和敷设满足规范要求，能够正常运行，不会出现泄漏和堵塞等问题。

8. 环境保护措施审查施工图时，还需要关注环境保护措施的设计。

包括施工期间的噪音和粉尘控制、施工废弃物的处理等。

通过审查施工图，确保施工过程中对环境的影响得到有效控制，避免环境污染问题的发生。

建筑工程施工图审查要点1)设计说明基本内容(1) 编制依据：主管部门的审批文件、工程建设标准。

(2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。

(3) 主要部位材料做法：如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与（节能设计）(4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。

夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等。

(5)防水设计:地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。

屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。

(6)建筑防火:防火分区及安全疏散:消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、防火眷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。

(7)人防工程:人防丁程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。

(8)室内外装修做法。

(9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求如电梯、自动扶梯、幕墙、天窗等。

(10)其它需特殊说明的情况,如安全防护、环保措施等。

2 )图纸基本要求(1)总平面图标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物。

周边市政道路的控制标高，明确新建工程、包括隐蔽工程的位置及室内外设计标高、场地道路、广场、停车位布置及地面雨水排除方向。

(2)平、立、剖面图纸完整、表达准确。

其中屋顶平面应包含下述内容屋面检修口、管沟、设备基座及变形缝构造屋面排水设计、落水口构造及雨水管选型等(3)关键部位的节点、大样不能遗漏,如楼梯、电梯、汽车坡道、墙身、门窗等。
