桥梁隧道简单识图

桥梁隧道简单识图

桥梁隧道简单识图
• 桥梁隧道概述 • 桥梁结构识图 • 隧道结构识图 • 桥梁隧道施工图识图 • 桥梁隧道工程实例分析
01
桥梁隧道概述
桥梁的定义与分类
定义
桥梁是一种跨越河流、湖泊、道路或 其他障碍物的建筑物，用于连接两岸 或两个地点。
分类
根据结构形式和使用材料的不同，桥 梁可以分为多种类型，如梁桥、拱桥 、悬索桥、斜拉桥等。
隧道洞身结构识图
01
02
03
隧道洞身结构
隧道洞身是隧道的主体部 分，包括洞身衬砌、洞身 排水等部分。
洞身衬砌类型
根据地质条件和施工方法， 洞身衬砌可分为整体式衬 砌、复合式衬砌、喷锚衬 砌等类型。
洞身排水方式
隧道洞身应设置完善的排 水系统，包括侧沟、排水 孔等，以防止水患对隧道 的影响。
隧道附属设施识图
桥面系结构识图
总结词
桥面系结构包括排水系统、照明系统、交通标志标线等部分，是保障桥梁正常运行的重 要设施。
详细描述
桥面系结构是桥梁的附属设施，包括排水系统、照明系统、交通标志标线等部分。排水 系统将雨水从桥面上排到桥下，防止积水对桥面造成损害。照明系统为夜间或视线不良 的情况下提供照明，保证行车安全。交通标志标线则是引导车辆和行人安全行驶的重要
桥梁下部结构识图
要点一
总结词
了解桥梁下部结构是识图的重要环节，包括桥墩、桥台、 基础等部分。
要点二
详细描述
桥梁下部结构主要承受桥梁上部结构的荷载，并将其传递 到地基上。桥墩是桥梁的重要支撑结构，根据不同形式的 桥梁采用不同形式的桥墩，如重力式桥墩、桩基桥墩等。 桥台位于桥梁两端，与路堤相接，起到承受荷载和稳定的 作用。基础则是将荷载传递到地基中的部分，根据地质条 件采用不同的基础形式，如扩大基础、桩基等。
【精选文档】隧道基础识图PPT

【精选文档】隧道基础识图PPT

洞身：隧道结构的主体部分，是列车通行的通道。
直墙式－施工简单，山体较稳定时用它。
曲墙式－施工复杂，山体破碎不稳定时采用它，受力效果 好（像鸡蛋） 2、平面图：表达洞口平面的形状，端墙顶帽石的形状尺寸和位置，洞顶及洞前排水的布设及连接。 洞门：位于隧道出入 边墙是直的叫直墙式衬砌
墙）衬砌、帽石及端
口处，用来保护洞口 (3)洞门排水系统：该系统主要包括洞顶水沟、翼墙顶水沟、洞内外连接水沟、翼墙脚水沟、汇水坑及路堑侧沟等。
§17-4 隧道工程图
山体和边坡稳定，防 洞身衬砌断面图、洞门图以及大小避车洞的构造图等
在山坡隧道中，因地表面倾斜，故开挖路堑后一侧边
止洞口坍系统主要包括洞顶水沟、翼墙顶水沟、洞内外连接水沟、翼墙脚水沟、汇水坑及路堑侧沟等。
除仰坡流下的水。它 1、隧道的作用:山岭隧道是为铁路、公路穿越山岭修建
5．台阶式洞门
在山坡隧道中，因地表面倾斜，故开挖路堑后一侧边 坡过高，极易丧失稳定，此时可采用台阶式洞门
6．削竹式洞门
凸出式新型洞门 ，这类洞门是将洞内衬砌延伸至洞外， 一般凸出山体数米。它适用于各种地质条件。构筑时可不破 坏原有边坡的稳定性，减少土石方的开挖工作量，降低造价， 而且能更好地与周边环境相协调。
隧道基础识图
第11章 制图基本知识
目 高
第12章 组合体
等
学 校
第13章 图样画法
录 教
材
第14章 钢筋混凝土结构图
读
图 培
第15章 钢结构图
训
第16章 房屋建筑施工图
第17章 桥涵及隧道工程图
继续
§17-4 隧道工程图
一、概述
1、隧道的作用:山岭隧道是为铁路、公路穿越山岭修建 的建筑物。
桥梁识图

桥梁识图


2018/9/29
19
2018/9/29
20
•
道碴槽位于后墙的上部，形状如下图所示， 它是由挡碴墙和端墙围成的一个中间高两边低 的凹槽。两侧的挡碴墙比较高，前后的端墙比 较低。挡碴墙和端墙的内表面均设有凹进去的 防水层槽，如图所示。道碴槽的底部表面是用 混凝土垫成的中间高、两边低的排水坡，坡面 上铺设有防水层，防水层四周嵌入挡碴墙和端 墙上的防水层槽内。在挡碴墙的下部设有泄水 管，用以排除道碴槽内的积水。道碴槽和顶帽 使用的材料均为钢筋混凝土。 • 桥台常依据台身的水平断面形状来取名， 除T形桥台外，常见的还有U形桥台、十字形桥 台、矩形桥台等。
2018/9/29
39
531 50
780 680
50
4:1
100
20 20 M10 255
500 650
10 64 50
30
M7.5
10 20 20 20
10 218 20 20
220
4:1
2x75
50
290 595
860
278
304
278
2018/9/29
40
桥台图的阅读 阅读桥台图时应同时阅读桥台总
2018/9/29 3
2018/9/29
4
• 桥墩，由基础、墩身和墩帽组成。
• 基础在桥墩的底部，埋在地面以下。基础 可以采用扩大基础、桩基础或沉井基础。 • 扩大基础的材料多为浆砌片石或混凝土。 墩身是桥墩的主体，上面小，下面大。墩 身有实心和空心，实心桥墩以墩身的横断 面形状来区分类型，如圆形墩、矩形墩、 圆端形墩、尖端形墩等。墩身的材料多为 浆砌片石或混凝土，在墩身顶部40cm高的 范围内放有少量钢筋的混凝土，以加强与 墩帽的连接。
道路工程制图与识图第11章 桥隧工程图的识别

道路工程制图与识图第11章 桥隧工程图的识别

14
15
2）钢筋的编号和尺寸标注方式对钢筋编号时，宜 先编主、次部位的主筋，后编主、次部位的构造筋。在 桥梁构件中，钢筋编号及尺寸标注的一般形式如下： ①编号标注在引出线右侧的细实线圆圈内。 ②钢筋的编号和根数也可采用简略形式标注，根数 注在N字之前，编号注在N字之后，如2N2；在钢筋断面 图中，编号可标注在对应的细实线方格内，如图11.8所 示。 ③尺寸单位：在路桥工程图中，钢筋直径的尺寸单 位采用mm，其余尺寸单位均采用cm，图中无需注出单 位。钢筋编号和尺寸标注方式如下：
16
17
18
19
3）钢筋成型图 在钢筋结构图中，为了能充分表明钢筋的形状以便 于配料和施工，还必须画出每种钢筋的加工成型图，如 图11.8所示。图上应注明钢筋的符号、直径、编号、根 数、弯曲尺寸和断料长度等。有时为了节省图幅，可把 钢筋成型图画成示意略图放在钢筋数量表内。 4）钢筋数量表 在钢筋结构图中，一般还附有钢筋数量表，内容包 括钢筋的编号、直径、根数、每根长度、总长及质量等， 必要时可加画略图，如图11.8及表11.4所示。
第11章 桥隧工程图的识别
当修筑的道路通过江河、山谷和低洼地带时，需要 修筑桥梁以保证车辆的正常行驶和渲泄水流，并要考虑 船只通行；在山岭地区修筑道路时，为了减少土石方数 量，保证车辆平稳行驶和缩短里程要求，可考虑修筑公 路隧道。本章介绍桥梁工程图和隧道工程图。目前桥隧 工程中广泛应用钢筋混凝土作为建筑材料，故先介绍有 关钢筋混凝土的基本知识及它的图示特点，为学习桥隧 工程图打好基础。
13
②钢筋纵向画成粗实线，其中箍筋较细，可画为中 实线；钢筋断面用黑圆点表示，钢筋重叠时可以用小圆 圈来表示。 ③钢筋的标注。在钢筋结构图中为了区分各种类型 和不同直径的钢筋，要求对不同类型的钢筋加以编号并 在引出线上注明其规格和间距，编号用阿拉伯数字表示。 ④钢筋的弯钩和净距的尺寸都比较小，画图时不能 严格按照比例画，以免线条重叠，要考虑适当放宽尺寸， 以清楚为度，此称为夸张画法。 ⑤画钢筋结构图时，三面投影图不一定都画出来， 而是根据需要来决定，例如画钢筋混凝土梁的钢筋结构 图，一般不画平面图，只用立面图和断面图表示。
道路、桥梁、涵洞、隧道工程图识图

道路、桥梁、涵洞、隧道工程图识图


设计一座桥梁要绘制许多图纸，包括桥位平 面图、桥位地质断面图、桥梁总体布置图、构 件结构图等。
桥位平面图主要表示道路路线通过江河、山 谷时建造桥梁的平面位置，采用较小的比例绘 制。它将桥梁和桥梁与路线连接处和地形、地 物、河流、水准点、地质探孔等表达清楚，与 路线平面图差不多。
桥位地质断面图是根据水文调查和地质钻探 所得的水文地质资料绘制的桥位处的河床的水 文地质断面图，包括河床断面、最高水位线、 常水位线和最低水位线，作为设计桥梁、桥台、 桥墩和计算土石方量的依据。
设有水准点高。为159.600米)。 沿 以 在路曲序地比形不1前垂细线线编隔高曲:2形例、同进 直 短部 表 号四线线0相地 指 在 提部 ： 地 ，01方 路 线分 ： ，条 ， 上B3邻0形 北 地 供1M为分 物 采向 线 的.表；： 即当较 称 ，01两部 标 区 核63使： 状 用1的 的 端示在交路细 为 其条分 志 的 对路况 不右细部第丘角线的计字等： 或 方 依线，同侧实且1陵点转等曲头高坐位据3平通的在线字和编弯高线朝号线标和。面常比公设头平号时线，向水之网走图根例里百朝原，，就标上准间：向较据。桩米向地并要应高坡点的，以清地在中桩上区列标有数。。高也此晰形山间。方采出注一值差为来地起岭，百。用曲路条应为拼指表伏地每米1线线较标2接出:达变区隔 数m5表转粗 注图公0路化 采，值1。折的在0纸路0线程 用0每注的等计0。时所及度m写顺地的
水准点
桥位中主心要表示桥梁与路线连接的平面位 里置程，桩桥位中心里程桩，水准点，工程 钻孔，以及桥梁附近的地形、地物等， 作为桥梁设计和施工定位的依据。
桥梁与路线连 接的平面位置
地形、地物
主要表示河床 断面线（用粗实 线绘制），最高 水位、常水位、 最低水位，钻孔 位置、间距、孔 口标高和钻孔深 度，土壤的分层 （用细实线绘 制）、标高和各 土层的物理力学 桥位地质断面图主要用作设计性桥质梁等、。桥 墩、桥台和计算土石方工程量的依据。
道路、桥梁、涵洞、隧道工程图识图共32页

道路、桥梁、涵洞、隧道工程图识图共32页

道路、桥梁、涵洞、隧道工程图识图
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变ቤተ መጻሕፍቲ ባይዱ运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
桥梁和隧道工程图纸

桥梁和隧道工程图纸

• 该图内容也可以在桥梁总体布置图中的立 面图中表达
4、 桥梁总体布置图
• 立面图 桥梁立面图是由半立面图和半纵剖视图组合而成。反
映了桥的孔数、跨径、桥下面的净空。由于比例较小，剖 面的材料图例以及人行道、栏杆均可以不画出。
该桥上部结构为简支梁，孔的跨距为，几个桥墩可以 分别表示外形和桥墩的剖面图。 • 平面图
A-A 1：200 工程档案号 D02006
5、桥梁构件图
• 根据总体布置图，采用较大的比例，把桥 梁各部分构件形状、大小以及钢筋布置完 整的表示出来，才能按图施工，这种图叫 构件结构图，分为画钢筋和不画钢筋两种 构造图，仅画构件形状不画钢筋布置的图 叫构件构造图，画钢筋的构件图称为钢筋 构件图。构件图的比例通常采用1：50—1： 10，在某些局部构件中不能清楚表达时， 可采用更大比例，1：2—1：10。
• 模板图：即构件外形视图 • 配筋图：表示构件内部各种钢筋的形状、
大小、数量、级别、排放情况。 • 钢筋明细表：便于钢筋备料、加工、编制
预算 • 预埋件详图：吊环、钢板等
课件制作：吴书霞
厂房牛腿柱结构图 课件制作：吴书霞
课件制作：吴书霞
2、桥位平面图
• 桥位平面图是为了表示桥梁和路线连接的 平面位置，通常是在地形测量图上绘出桥 位处的道路、河流、水准点、钻孔及附近 的地形和地物，该图作为设计桥梁、施工 定位的依据。图的比例通常采用：1：500； 1：1000；1：2000等。
• 4、分布筋：一般用于板内，垂直于课件受制作力：筋吴书布霞
课件制作：吴书霞
• Ф——HPB235（Q235），热轧光圆钢筋 • Ф——HRB335，热轧带肋钢筋（螺纹钢） • ——HRB400，热轧带肋钢筋（螺纹钢） • R——RRB400，钢筋混凝土用余热处理钢
隧道基础识图

隧道基础识图


5．台阶式洞门
在山坡隧道中，因地表面倾斜，故开挖路堑后一侧边 坡过高，极易丧失稳定，此时可采用台阶式洞门
6．削竹式洞门
凸出式新型洞门 ，这类洞门是将洞内衬砌延伸至洞外， 一般凸出山体数米。它适用于各种地质条件。构筑时可不破 坏原有边坡的稳定性，减少土石方的开挖工作量，降低造价， 而且能更好地与周边环境相协调。
二、隧道洞门的类型及构造
因洞口地段的地形、地质条件而异，洞门有许多结构形 式。
1．洞口环框
当洞口石质坚硬稳定，可仅设洞口环框。
2．端墙式洞门
端墙式洞门适用于地形开阔、石质基本 稳定的地区。
3．翼墙式洞门
当洞口地质条件较差时，在端墙式洞门的一侧 或两侧加设挡墙，构成翼墙地质条件较差，仰坡下滑可能性较大，而 修筑翼墙又受地形、地质条件限制时，可采用柱式洞门。柱 式洞门比较美观，适用于城市要道、风景区或长大隧道的洞 口。
• 端墙及其顶上的排水沟； • 翼墙及其顶部的排水沟、墙脚排水沟、泄水孔； • 洞内外连接水沟； • 汇水池、路堑侧沟。
翼墙式隧道门可分解为两部分
端墙 翼墙
A详图
6-6、7-7
汇水池
2. 避车洞图
避车洞有大、小两种，是供行人和隧道维修人员及维 修小车避让来往车辆而设置的，它们沿路线方向交错 设置在隧道两侧的边墙上。通常小避车洞常每隔30m 设置一个，大避车洞则每隔150m设置一个，为了表示 大、小避车洞的相互位置，采用位置布置图来表示。
1 6.08
隧 道 中 心 轨顶
i=0.03
衬砌－作用是承受围岩和地岩风 化、崩塌和洞内的放水，阻止 坑道周围地层变形的永久性支 撑物。它由拱圈、边墙组成。
2、衬砌断面图表达的内容：边墙 的形状、尺寸、拱圈各段圆拱 的中心及半径大小、 厚度。洞 内排水沟及电缆够的位置及尺 寸，混凝土垫层的厚度及坡度。
道路、桥梁、涵洞、隧道工程图识图PPT共32页

道路、桥梁、涵洞、隧道工程图识图PPT共32页

40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
道路、桥梁、涵洞、隧道工程图识图
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将Байду номын сангаас 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
END
桥梁隧道简单识图解读共76页

桥梁隧道简单识图解读共76页

桥梁隧道简单识图解读
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
06第六讲 桥梁与隧道工程图.ppt

06第六讲 桥梁与隧道工程图.ppt


22
2019/7/1
刚架拱桥
23
2019/7/1
隧道工程图
平面图 隧道洞门图 横断面图 避车洞图
24
2019/7/1
隧道工程图
避车洞图
25
2019/7/1
隧道工程图
避车洞图
26
2019/7/1
9
2019/7/1
重力式桥墩 构架式桥墩 X形桥墩 Y形桥墩
V形桥墩 桩式桥墩
双柱式桥墩
单柱式桥墩
10
2019/7/1
八字形翼墙式 U形式 埋置式 耳墙式
11
2019/7/1
按桥梁长度分
中国公路桥梁涵洞按跨径分类
分类 多孔跨径总长Ｌ (M)
单孔跨径l(M)
特大桥 Ｌ≥1000
l≥150
大桥
Ｌ≥100
绍兴·八字桥

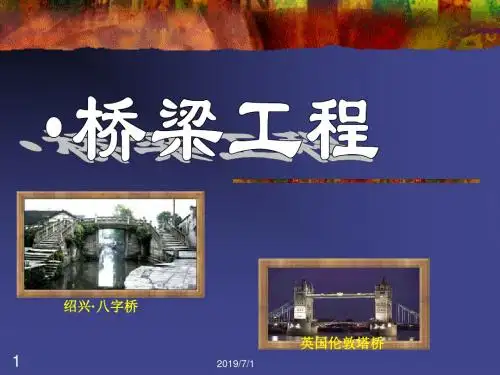

1
2019/7/1
英国伦敦塔桥
概述
组成
桥跨、桥墩、桥台及桥头锥体
2
2019/7/1
桥梁
按受力情况分
梁桥、拱桥、刚架桥、悬桥、斜张桥、组合桥
桥梁的基本类型
3
2019/7/1
桥梁的基本类型
梁 桥
4
2019/7/1
桥梁的基本类型
拱 桥
5
2019/7/1
桥梁的基本类型
桥墩与桥台 中间泄水管等距布置
轨底
轨底
路肩
A
B
C8混凝土垫层
C18钢筋混凝土
桥台是C桥18混凝梁土 两端的支柱垫石顶。桥台图包括桥台
总图、台顶构造图、台帽及道碴槽钢筋布
C18钢筋混凝土
置图等。中心纵剖面

桥梁隧道简单识图


*
盖板箱涵
*
涵洞的表达
涵洞主要用一张总图来表示。有时也单独画出某些部分的构造详图，钢筋布置情况及出入口河床的铺砌加固也要单另用专门的图表示。 涵洞图上亦大量出现重复尺寸。
涵洞图的阅读 读图按照从全局到局部的原则进行。首先了解涵洞与线路的关系，涵洞的名称、类型、孔径、总体尺寸、材料及施工技术要求等全局性的资料，进而再弄清总图中各视图的名称及相互关系，最后细读各有关视图，彻底弄清各组成部分的形状、构造、尺寸及技术要求。
1．桥台总图(T形桥台为例)
*
*
本图尺寸单位以cm计 材料
说明:
台身：M10水泥沙浆砌片石,块石镶面 台顶：顶帽、道碴槽为C20级钢筋混凝土 ， 其余为C15级混凝土 台顶部分详细尺寸，见台顶构造图
基础：M10水泥沙浆砌片石
在画正面图的位置画的是桥台的侧面，表示垂直于线路方向观察桥台。将桥台本身全部画成是可见的，路基、锥体护坡及河床地面均未完整示出，只画出了轨底线、部分路肩线（图中长度为75cm的水平线）、锥体护坡的轮廓线（图中1:1及1:1.25的斜线）及台前台后的部分地面线，这些线及有关尺寸反映了桥台与线路的关系及桥台的埋深。前墙上距托盘底部40cm处的水平虚线是材料分界线。图上还注出了基础、台身及台顶在侧面上能反映出来的尺寸，有许多尺寸是重复标注的。大量出现重复尺寸是土建工程图的一个特点。
除洞口环框外，洞门的主体部分是端墙，端墙顶上设有水沟以排除山体仰坡上的流水。隧道的衬砌嵌入端墙内，衬砌由拱圈和边墙组成，根据地质条件边墙有直边墙和曲边墙两种，地质条件很差时衬砌底部还要修筑仰拱。洞内排水修有侧沟，在洞门外洞内侧沟与洞外侧沟连接起来。翼墙式洞门和柱式洞门是在端墙外加设了翼墙或立柱。翼墙顶上设有水沟，它和端墙顶上的水沟连通，仰坡上下来的水经过端墙水沟到翼墙水沟，最后流入洞外侧沟排走。

土木工程识图(道路桥梁类)29910-11

隧道是道路穿越山岭的建筑物，它虽然形体很长，但中间断面形状很少变化，如图11-1所示为二郎山隧道洞门图。

隧道构造物由主体构造物和附属构造物两大类组成。

主体构造物通常指洞身衬砌和洞门构造物。

附属构造物是主体构造物以外的其他建筑物，如维修养护、给水排水、供蓄发电、通风、照明、通信、安全等构造物。

隧道工程图除了用隧道(地质)平面图表示它的位置外，它的图样主要由隧道(地质)纵断面图、隧道洞门图、横断面图(表示洞身形状和衬砌)及避车洞图等来表达，对于高速公路、一级公路还应有人行横洞图、车行横洞图等。

这里仅介绍隧道洞门图和横断面图(表示洞身形状和衬砌)。

11.1隧道洞门图隧道洞门位于隧道的两端，是隧道的外露部分，俗称出入口。

它一方面起着稳定洞口仰坡坡脚的作用，另一方面也有装饰美化洞口的效果。

根据地形和地质条件的不同，隧道洞门的形式主要有端墙式、翼墙式和环框式等形式，如图11-1所示二郎山隧道为端墙式洞门，图11-2为翼墙式和环框式洞门。

11.1隧道洞门图11.1.2识读隧道洞门图的方法识读隧道洞门图的注意事项：首先，要概括了解该隧道洞门图采用了哪些投影图及各投影图要重点表达的内容，了解剖面图、断面图的剖切位置和投影方向。

其次，可根据隧道洞门的构造特点，把隧道洞门图沿隧道轴线方向分成几段，而每一段沿高度方向又可以分为不同的部分，对每一部分进行分析阅读。

阅读时一定要抓住重点反映这部分形状、位置特征的投影图进行分析。

最后，对照隧道的各投影图(立面图、平面图、剖面图)全面分析，明确各组成部分之间的关系，综合起来想象出整体。

11.1.3隧道洞门图识读图11-3所示隧道洞门图由立面图、平面图、侧面图来共同表达隧道洞口的结构。

立面图实际是垂直于路线中心线的剖面图，剖切平面在洞门前，请参考立体示意图11-4a、b判断其实际特征。

侧面投影图为A—A剖面图，剖切平面通过隧道中心线，投影方向为从右向左，请参考立体图11-4c判断。

桥梁、涵洞、隧道工程识图


2020/1/17
37
•
平面图上只画出了一半，称为半平面，
它是台顶部分的外形视图，表明了道碴槽、
顶帽的平面形状和大小。道碴槽上未能表
示清楚的C部位，亦通过C详图作进一步的
表达。半正面和半2-2剖面是台顶从正面
观察和从2-2处剖切后观察得到的合成视
图，图中未能表示清楚的B部位，另用B详
图表示。
2020/1/17
门外洞内侧沟与洞外侧沟连接起来。翼墙式洞门和
柱式洞门是在端墙外加设了翼墙或立柱。翼墙顶上
设有水沟，它和端墙顶上的水沟连通，仰坡上下来
的水经过端墙水沟到翼墙水沟，最后流入洞外侧沟
排走。
2020/1/17
44
•
表示隧道洞门，要画出隧道洞门的正面、
平面、中心纵剖面及若干断面等视图，对于排
水系统还应另外画出洞外侧沟及其与洞内侧沟
2020/1/17
47
2020/1/17
48
出入口由基础、端墙、帽石或者加翼墙， 雉墙组成。端墙、翼墙、雉墙的作用是支挡 路堤的填土。洞身的形状比较简单，上部为 管节，下部为基础。圆涵的管节为圆管，拱 涵的管节由边墙和拱圈组成，箱涵的管节由 边墙和盖板组成。洞身是分节的，相邻两节 之间在施工时留出3cm的沉降缝。接缝处要铺 设一定宽度的防水层，整个洞身上面要覆盖 一定厚度的粘土隔水层。
桥梁由梁、桥台、桥墩组成。梁是道 路的延续，桥台是桥梁在两岸的支撑平台， 桥墩是桥梁的中间支柱。梁的自重及梁所承 受的荷载，通过桥台、桥墩传给地基。
2020/1/17
3
2020/1/17
4
• 桥墩，由基础、墩身和墩帽组成。
• 基础在桥墩的底部，埋在地面以下。基础 可以采用扩大基础、桩基础或沉井基础。

06第六讲 桥梁与隧道工程图.ppt


13
2019/8/16
桥位平面图
14
2019/8/16
桥位地质纵断面图
桥位地质纵断面图:包括桥位处的地质断面、 水位线、地质探孔的位置及深度、竖向标 尺等。图中不同的地质结构应采用不同的 剖面符号，图形比例水平方向采用1∶2500， 竖直方向采用 1∶500。地质断面图用于表 示桥位处的地质、水文状况，是桥梁主体 结构设计和计算的依据。
桥墩与桥台 C20钢筋混凝土 C20 混凝土

桥墩是桥梁的中间支承，由基础、墩身和 M10水泥砂
墩顶三部分组成。 浆砌片石块 石镶面
M10水泥砂 浆砌片石
19
半正面及半3-3剖面
半侧面及半2-2剖面
附注. 1.本图尺寸以cm计 2.顶帽详细尺寸见顶帽详图
半平面及半1-1剖面
桥墩总图
2019/8/16
22
2019/8/16
刚架拱桥
23
2019/8/16
隧道工程图
平面图 隧道洞门图 横断面图 避车洞图
24
2019/8/16
隧道工程图
避车洞图
25
2019/8/16
隧道工程图
避车洞图
26
2019/8/16
Ｌ≥100
l＞40
中桥 30＜Ｌ＜100
20≤l＜40
小桥
8≤Ｌ≤30
5≤l＜30
涵洞
Ｌ＜8
l＜5
中国铁路桥梁按桥梁长度分类
分类
桥梁长度L(M)
特大桥
Ｌ＞500
大桥
100＜Ｌ≤500
中桥
20＜Ｌ≤100
小桥
Ｌ≤20
12
2019/8/16
