proe组件分模法

一、注塑模结构基础知识1－动模座板 2－垫块 3,8,23,24－固定螺钉 4－动模板 5－型芯 6－型腔7－定模座板9－定位环 10－浇口衬套 11－定位环 12,27－斜推杆 13－水管接头 14－止动销15－复位杆 16－复位弹簧 17,18,20,21,22－直顶杆 19－潜伏式浇口 25－导套26－导柱28－斜推滑块29－斜推滑槽块PROE注射模设计一般步骤：（一）模塑分析（即塑件工艺性分析）（二）分模设计（设计3D成型零件，即定模仁和动模仁及相关型芯或镶块）（三）调入EMX模架，并添加其它相关结构（顶出机构、浇口套、定位环，各类螺钉等）二、分模设计案例一：鼠标壳单型腔分析设计1、新建文件夹，并将分模源文件（即鼠标壳塑件3D零件）存入该文件下，启动PROE后，将工作目录设置至该文件夹，后续分模文件全部保存于该文件夹。

（注：PROE模具设计过程中，所有零件文件、组件文件、工程图文件必须在同一文件夹中，否则会导致组件文件或工程图文件无效）2、新建文件，选择“制造”类型→“模具型腔”子类型，并取消“使用缺省模板”勾选，并选用“mmns_mfg_mold”，单击确定。

（注：零件、制造组件必须全用公制模板）3、进入模具型腔制造（即分模）界面，绘图窗口包括默认坐标；三个默认基准面，分别为MOLD_FRONT（模具前基准面）、MOLD_RIGHT（模具右基准面）、MAIN_PARTING_PLN （模具主分型面）；一个拔模方向箭头PULL_DIRECTION。

（注意：拔模箭头PULL_DIRECTION是垂直于模具主型面MAIN_PARTING_PLN）。

进入分模界面后，立刻弹出了“菜单管理器”。

分模的大部分操作都在该“菜单管理器”中完成。

4、调入鼠标壳零件模型作为分模的参考模型。

单击“菜单管理器”的“模具模型”，可选择“装配”或“定位参照零件”来调入零件模型。

（装配法是直接运用装配方法，将零件模型的三个基准面分别与分模窗口的三个基准面一一对齐或匹配，要注意零件的放置方向。

Pro/E 分模的基本流程&分模技巧详解分模技巧详解；；Pro/E 拆电极技巧等-----------------铭盛设计为满足市场多样化的需求，3C 产品(通信、消费类电子产品、计算机)的变化日新月异而且上市周期越来越短。

各公司为了争取产品开发的市场竞争优势地位，纷纷缩短产品的开发周期，其中，产品和模具的设计开发在新产品的设计和制造过程中扮演着相当关键的角色。

Pro/E 是当今世界上最普及的三维CAD/CAM 系统软件之一，同时也是三维CAD/CAM 的标准软件之一。

它集成了零件造型、装配设计、模具开发、钣金件设计、产品数据管理、协同设计开发等功能，提供完整的工业解决方案。

Pro/E 广泛运用于电子、通信、机械、模具、家电、玩具、汽车、航空航天等行业。

Pro/E 的模具模块Pro/MoldDesign 是软件的一个选择性模块，涉及模具的设计、分析的整个流程。

它可以使用已有的实体零件来进行模具设计工作。

在模具的制造过程中，设计变更是时常发生的，Pro/E 的单一数据库和参数化设计的特点可以很方便的处理设计变更，当零件设计变更后，这些变更会自动传送，遍及整个装配件、模具设计、工程图等的设计中。

相关名词解释相关名词解释：：设计模型设计模型：：模具成型后的最终产品，模具设计的基础。

必须是个零件，模具中具体以参考模型表示 参考模型参考模型：：以设计模型为基础，“合并”进来，参考模型与设计模型保持单一的参数 工件工件：：工件表示模具组件的全部体积，即包括型腔、型芯、斜顶、镶块、滑块等 分型面分型面：：Pro/E 分模最迅速的方法就是创建合理的分型面，然后利用这些分型面分割工件，达到拆模目的。

分型面是一个可以将模块分割成几个部分的曲面，实际中，分型面就是上下模仁紧密配合的部分。

Pro/E 中，分型面是模具组件的特征，即分型面是一个组件层级的曲面特征。

分型面必须合要分割的模块或者体积块完全相交。

对于复杂的产品，有时候没有明显的分型面，而只有分型线，分型线就是将制品分为前模和后模二部分的分界线.分模线向模仁四周延拓就得到分模面。

封面.doc目录.doc分模流程图Pro/ENGINEER 2001分型手册分模流程图Pro/ENGINEER 2001分型手册 1第一章 参考啤件建立第一节 图标介绍1) 原始啤件图标介绍打开原始啤件。

对原始啤件进行出模分析。

2) 参考啤件图标介绍新建一参考啤件。

拷贝原始啤件的精度作为参考啤件的精度。

接收原始啤件的实体面并将接收到的面转换为实体及原始啤件的基准平面。

重定义命名为”00_RCSO ”坐标的原点。

重定义命名为”00_RCSO ”的坐标。

对参考啤件进行出模分析。

为参考啤件选择一种材料，并自动计算出此材料的啤件体积；重量等。

放缩水，并以”00_RCSO ”坐标为参考自动建立几个常用的视图。

以”00_RCSO ”坐标为参考自动建立几个常用的视图(此步通常与上一步同时进行)。

建立4个截面CURVE 线，便于观察参考啤件比较难看到的地方。

存档。

建立调用水口的点特征。

从UDF 中调用直接浇口（截面圆形）。

从UDF 中调用潜水浇口。

2Pro/ENGINEER 2001分型手册从UDF 中调用扇型浇口。

从UDF 中调用直接浇口（截面梯形）。

从UDF 中调用点浇口。

从UDF 中调用遂道浇口。

更改00_MCSO 坐标相对00_RCSO 坐标在Z 方向的位移值及排位时参考啤件沉低或升高的定位。

将特征名为“RCSO ”的坐标所在的层（08_RCSO ）关闭，特征名为“MCSO ”的坐标所在的层(08_MCSO) 打开。

存储并关闭。

3) 注意项在接收原始啤件实体表面之前请确保精度与原始啤件一至第二节 发布特征1. 点击边菜单中的“Feature ”>”Greate ”>”Data Sharing ”>”Publish Geom ”弹出一对话框。

2. “Name ”>”Define ”:输入该发布特征名。

3. 选择定义以下几个发布项目：“Surface Refs ”:面 “Edge Refs ”:边“Curve Refs ”:”curve ”线“Misc Refs ”:坐标，基准平面等4. 单击“OK ”。

新建—制造—模具型腔—不勾选模版—mmns_mfg_solid—1.插入模型a:裝配点模具模型—装配—参照模型—选择零件—添加约束至完全约束后确定b:動態点图标(模具型腔布局)—选零件—弹出创建参照模型对话框.输入名字点确定—弹出布局对话框—点参照模型起点与定向下的箭头—弹也菜单管理器—选择坐标系类型为动态—通过旋转/平移将中心定义到主分型面中心且Z轴向上—两次中键完成.c:一模多穴對於做一模多穴的產品一般用B項,步驟是在彈出布局對話框後在下方選擇(如矩形布局,圓形布局.還可設置X對稱,Y對稱)2.创建工件a: 手動点模具模型—创建—工件—手动—输入名字—选创建新特征—实体—加材料—(拉伸/旋转/扫描-实体/高级)选择缺省的—完成—定义内部草绘拉伸实体做体积块—两次中键选中工件—点工具档上的视图—显示造型—线框b:自動点自动工件图标—输入名字—选择模具原点(坐标系—选择工件形状—输入偏距值—修整整体尺寸—确定.3.防缩水a:点收缩—按比例(或点图标)—点选坐标系—输入收缩水率(如0.005)—确认4.定义分型面拷面法分模:必須是一個封閉的曲面,不能有破孔曲面必須合並在一起,只能有一個面組分型必須等於或超過胚料拷面分模法常用種子曲面來做,選中邊临面,按下SHIFT選擇排除面(排除面圍斷種了曲面後就選中了),復制時可點擇項—排除曲面並填充孔.補破孔法:就是拷面法所用的分型面減去產品面後剩余的曲面,常用填充做,還有通過裙邊做做分型面補破孔時出現分模失敗,提示有間隙,可在出現間隙的地方復制出產品表面與分型面合並後再分即可解決.補破孔面可做得超出破孔,分成率更高.裙邊曲面:單擊分型線—彈出側面影響曲線對話框—提示選取直接中鍵(會自動生成曲線,但對於不規則的零件這曲線有時會多,有時會斷,就需要整理.)選中一條邊,按下SHIFT點相鄰另一鏈邊,點鼠標右鍵加亮整個曲線時復制.粘貼也可得也分型線,這樣做還更准確些.點分型面.—裙邊曲面—選擇曲線—完成—在裙邊曲面對話框中點延伸—觀察是否有方向錯誤的點,如有—點添加—選取不直的點(可框選)—確定—系統提示選取將垂直於此方向的面—選擇工件表面—正向—兩次中鍵完成.體積塊分模:用體積塊填補所有的破孔.1.用拉伸,旋轉的方法做出實體2.做面組後實體化.做體積塊時,做一個體積塊要一次完成,如拉伸後要切削,拔模都須一次完成後再點勾.如果沒做拔模點勾後再選中編輯定義也做不了了.分型面常常要修改—点模型树窗口的设置—树过滤器—显示—特征—确定以后就可以看选中特征并编辑定义了.5.分割体积块a:点分割体积块—两下体积块—所有工件—中键—选择分型面—中键—信息窗显示所有元素已定义—点确定.输入体积块名字.如上模CAV(动模)下模COR(定模)可着色查看—确定.b:从已有体积中分出体积块(如做芯子,斜顶.滑块等)点一个体积块—模具体积块—中—选择面组(上模或下模)—点>> —中—选择分型面—中—信息窗显示所有元素已定义—点确定.输入体积块名字(这里会显示选择岛.如有上模岛1下模岛2滑块岛3如果你选岛1那么测滑块就和下模成一组了)—中键两三次.6.抽取体积块点模具元件—抽取(或点型腔插入图标)—全选体积块—点高级—全选—点复制自上方的打开图标选择一个模版(在工作目录里templates文件夹里text上面一个选mmns_part_solid.prt为方便可把它复制到分模工作目录内.)—确定.7.摭蔽点摭蔽图标—选择元件/分型面进行摭蔽.选不了的新建层隐藏.8.插入流道插入—流道—选择形状(如圆角)--输入半径—草绘流道(在这里可能不好选草绘面,可取消将上模或下模摭蔽后再来做)—草绘完成后弹出定义相交元件对话框—在模型树窗口单选体积块再回到相交元件窗口全选—确定--信息窗显示所有元素已定义—点确定.流道的設計,盡量做到平衡，有I型和H型布置.有平衡和非平衡布置,一些一模多穴的產品用非平衡布置,優點是型腔排列緊湊,分流設計簡單,便於冷卻系統的安排,透明度很高的塑膠材料,模具上一般需要設計成S型流道,扇形膠口.這樣可減少注塑過程中形成流紋.8.编辑体积块如:做上模水口.在模型树窗口选中上模右击打开—进入零件图模块进行拉伸,旋转切除材料,以完成流道设计—保存—关闭窗口.如做导柱.打开下模—拉伸实体导柱—保存—关闭窗口—刷新型腔后点模具模型—高级实用工具—切除—选择要切除的(上模)—中键—选择切除参照(下模)—中键—完成.定义精度.在分模时会遇到分模失败,故障排除提示修改精度.A相對精度点编辑—设置—精度—输入”0.001”—点是—完成.b 绝对精度定义绝对精度与参考零件一样:enable_absolute_accuracy设置为yes修改變量後—點編輯—設置—精度—打ㄨ—默認(絕對/選取模型0—雙擊零件—兩次是—退出.分解視圖:通常用視圖—分解觀察,但這樣但了後保存下次打開時就沒有了,點模具進料孔—定義間距—定義移動—選擇移動的部件—中健—選擇移動參照—輸入移動間距—中健完成這樣分解後還可以自動一步步的查看.斜頂1.斜頂的抽芯要有中夠的距離,要大於產品的倒扣部分.2.要注意斜頂在模芯裡的定位,一般要對斜頂設計掛台或一段豎直的部分來解決這個問題,3.斜頂一般在10度以內,對於斜頂需要的抽芯距離特別長時可設計成大角度斜頂,其斜頂可達20度,4.斜頂在頂也過程中不能與產品其它部分相干涉.模具設計變更1用參數化進行模具設計變更設計原理就是通過PROE自身的參數化功能,自動再生,再生過程中有失敗特征的再手動編輯.適用於產品變更不在分模面上的膠位,如果改動在分模面上,被原有特征參照太多,這們失敗的地方就很多,操作方法:復制分模文件夾,再復制變更後的產品模型到分模文件裡,要求變更的同原模型名且版本更高.運行PROE—打開分模文件夾—打開.mfg文件—繼續找開變更後的模型**.prt—點擊窗口切換回分模文件—再生--…..在参数化再生后,有些地方做了加材料加工当加材料的如果不能烧焊的情况下要做成镶件:在菜单管理器中选取—模具元件—创建—系统提示”是否要使已有的模型元件受影响?”—点否—弹出元件创建对话输入名字(如COR_IN5)—在创建选项对话中选[创建特征]—点确定—在菜单管理器特征操作项选—实体/加材料/拉伸/实体—完成.—定义内部草绘….完成后返回(有的镶件有多个,做好一个后在模型树选中它右击打开通过复制,镜像就可完成)對於一模多穴的情況來說,如果能用參數化則很方便,因為所有的模穴都可再生完成.2用裝配法都進行模具設計變更設計原理裝配法改模就是把改動後的產品裝配到裝配到分模圖檔裡,和原有參照模型重合,然後將前後模該加的地方加,該減的地方減,再將加減的地方做成滑塊,芯子等,(要注意能不能燒焊,能不能鑲件)從面達達到改模的目的.操作方法觀察變更的地方.新建—組件—裝配原有模型—再裝配變更後模型與原模型重合—選取變更後模型—視圖—顯示造型—線框.這樣就可觀察到那些地方變更了.還要通過分析測量其變更量.(也可線框顯示變更前模型來對比更好的發現變更的地方.這個圖檔僅用於觀察用,無實際用途.—關閉窗口.設置新模型縮水率:點打開按鈕—找開變更後的模型—編輯—設置—在彈出的菜單管理器中選取收縮—按比例—…..關閉窗口.裝配新模型:打開分模文件裡.asm文件—遮蔽相關部件—點裝配按鈕裝配新模型.—完全約束後完成.遮蔽原模型切除上下模(用於加膠的情況):點編輯—元件操作—在彈出的菜單中選取切除—選要切的( 上/下模)—選參照(新模型)—完成.(切除後可用線框顯示觀測是否與新模型完全重合.)復制幾何做變更:在分模圖檔裡遮蔽除新模型的所有部件.—找開要變更的部件(如選中下模芯塊右擊打開.—點插入—共亨數據—復制幾何—在彈也的面板上先點起(僅限出版幾何)按鈕—點參照—在參照窗口參照模型下點打開按鈕—選擇分模組件.asm—彈出放置對話框—接受默認選項點確定—選擇要復制的幾何類型(曲面合集/鏈/參照.在要的框裡點”按下此處添加項目”—系統自動彈回到分模窗口裡.選取要復制的所有面—中鍵完成.將復制的面做成實體.將變更的地方做成滑塊或芯子:在模具組件.asm文件裡點擊(在組件裡創建元件)按鈕.—做镶件切除镶件:点模具模型—高级实用工具—切除—选择要切除的(原部件)—中键—选择切除参照(镶件)—中键—完成.模具元件后续处理:在做镶除镶件后,镶件做和一般是直角的,这时可能要给他做一圆角便于加工,还有如果镶件与模胚是过渡配合就不利于脱模,要做成间隙配合.选中刚做了切除处理的元件,右击打开.—在模型树选上”切出标识1386”编辑定义—点击选项去除勾选(属性)—中键完成. 再对其做圆角.偏移等(做偏时不参只选中一个面,那就是等于复制出一个面来,要选中一个环形面,或实体缺口处的三边面.)上面说的是在原有部件上加材料的方法,这样加了后一般情况下要把其做成一个滑块切下来,这样才便于修模新做镶件,滑块:打开分模组件.asm文件.单击创键(在组件下创键元件)按钮—输入名字(如COR_IN3)弹出创建选项对话框,选择[空]单选项—确定.在模型树中选中COR_IN3右击打开—再次使用知复制几何—系统自动弹回组件窗口(或从文件夹内去选择所要的部件)后在过滤器里选择零件,选中要复制的零件(也可选中零件的一个面,再右击选择实体表面也可全选中部件所有的面)—点击选项—去除勾选”—中键(这样就把整个零件表面复制过来了)—选中表面—实体化(做这些只是为镶件做参照用)—点选拉伸—草绘镶件—去除材料并反向(这里的反向不是拉伸方向反向,而是去除材料反向,在去除材料的后面一个图标不是前面)—这样就做出了镶件.—关闭窗口回到分模组件文件—点编辑—元件操作—在弹也的菜单管理器里选择切除—选取要切除的部件—中键—再选取切除参照部件(镶件)—两次中键完成.对于一些形状没变,尺寸有改变的,如圆柱可高了5MM,可以不用复制几何现做成实体,直接选中改变面偏移就可以了.(当加材料的如果不能烧焊的情况下也要做成镶件)干涉检测:分析—模型—全局干涉—弹出全局干涉对话框—单击鼠标中键—如果无干涉在系统信息栏就会提示全局无干涉,如果有会会干涉窗口列出来.。

Pro／E中“裙边分型面”法分模思路探讨“裙边分型面”法是Pro／E中常用的分模方法之一。

这种方法主要用于裙边或其他有缺口等较为复杂的零件分模。

下面将从概念、分模过程和注意事项三个方面对“裙边分型面”法进行探讨。

一、概念“裙边分型面”法指将裙边或其他有较大凸起或凹陷的零件边界作为分型面，将整个零件分为上下两个部分。

通过这种方法可以避免分模时出现卡死或分模不完整的情况，同时也便于加工。

二、分模过程1. 在Pro／E中打开需要分模的零件，进入分模环节。

2. 使用分型面功能在裙边或其他边界处创建分型面。

分型面应该要与零件的凸起或凹陷相吻合。

3. 将分型面上下部分分别赋予模块和模座，并且将零件的凹陷面与模座相对应，凸起面与模块相对应。

这样可以确保加工时零件和模块对应正确，避免不必要的损失。

4. 根据实际需要，在模块和模座上加上引导销和定位销，以确保模块和模座的切削位置不会偏差。

5. 最后进行模具的组装和测试。

如果发现模具出现了配合问题，可以通过调整分型面的位置和角度来解决。

三、注意事项1. 在设计时要考虑零件的实际情况，尽可能选用适合的分型面。

2. 分型面的位置和角度要合理，分割部分要尽可能平均，以便加工和组装。

3. 如果需要分多个模，可以在合适的位置新建分型面，将零件分为更多的部分。

4. 在进行分型面设计时，应该注意将零件的平面提取出来，并进行分析，在有斜度或面的情况下需要重新设计或选用其他的分模方法。

5. 在分型面的加工过程中，要时刻注意保证加工的精度和质量。

分型面的加工质量会直接影响到整个模具的质量和使用寿命。

总之，“裙边分型面”法是一种常用的分模方法，通过合理的分型面设计可以避免很多分模问题的出现，同时也能提高模具的加工效率和准确度。

在实际操作中需要注意技巧和细节，以确保模具的顺利完成和使用。

数据分析是在一定范围内，利用统计方法，对数据进行分析、整理、梳理，为研究问题提供准确的定量资料的过程。

本文将列出相关数据并进行分析，以便更好地理解数据背后的意义。

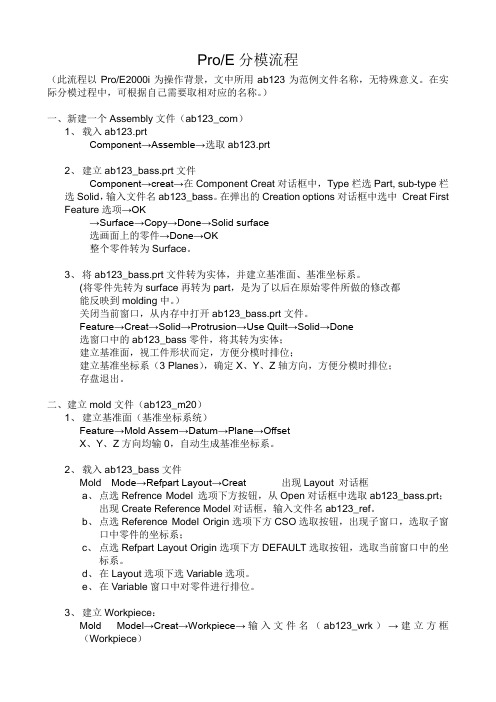

Pro/E分模流程（此流程以Pro/E2000i为操作背景，文中所用ab123为范例文件名称，无特殊意义。

在实际分模过程中，可根据自己需要取相对应的名称。

）一、新建一个Assembly文件（ab123_com）1、载入ab123.prtComponent→Assemble→选取ab123.prt2、建立ab123_bass.prt文件Component→creat→在Component Creat对话框中，Type栏选Part, sub-type栏选Solid，输入文件名ab123_bass。

在弹出的Creation options对话框中选中Creat First Feature选项→OK→Surface→Copy→Done→Solid surface选画面上的零件→Done→OK整个零件转为Surface。

3、将ab123_bass.prt文件转为实体，并建立基准面、基准坐标系。

(将零件先转为surface再转为part，是为了以后在原始零件所做的修改都能反映到molding中。

）关闭当前窗口，从内存中打开ab123_bass.prt文件。

Feature→Creat→Solid→Protrusion→Use Quilt→Solid→Done选窗口中的ab123_bass零件，将其转为实体；建立基准面，视工件形状而定，方便分模时排位；建立基准坐标系（3 Planes），确定X、Y、Z轴方向，方便分模时排位；存盘退出。

二、建立mold文件（ab123_m20）1、建立基准面（基准坐标系统）Feature→Mold Assem→Datum→Plane→OffsetX、Y、Z方向均输0，自动生成基准坐标系。

2、载入ab123_bass文件Mold Mode→Refpart Layout→Creat 出现Layout 对话框a、点选Refrence Model 选项下方按钮，从Open对话框中选取ab123_bass.prt；出现Create Reference Model对话框，输入文件名ab123_ref。

ProEwildfire基本分模方法详解易三维工作室 Pro/E 定制教程系Pro/E wildfire基本分模方法详解——By TomLee本教程将详细讲解在 Pro/E 中创建标准模具装配的流程，裙边面的创建方法已经常用的技巧，本教程将只讨论正常的使用分型面进行体积块拆分的分模方法，对于各种各样的“暴力”分模方法不加以讨论。

MFG 的创建创建工作目录新建一个工作目录，因为在分模过程中会产生一系列的文件：MOLDNAME.MFG------------------模具设计制造文件MOLDNAME.ASM------------------模具组件FILENAME_WRK.PRT----------------------工件MOLDNAME_REF.PRT------------参考零件FILENAME.PRT---------------------设计零件MOLDNAME.ACC------------------相关零件精度报表（零件间精度不同是产生）新建模具文件选择制造“Manufacturing”——模具型腔“Mold Cavity” （铸造型腔“Cast Cavity”界面和方法都跟模具型腔基本相同，只多一个沙芯的功能。

）进入模具界面，现在增加了工具条基本可以完成分模的动作，同时也保留有老的菜单在右侧。

不过被 PTC 干掉是迟早的事情，哈哈！________________________________________________________________ _____ ＝＝版权所有，传播必究＝＝网址：无维网（/doc/6a8413100.html,/）QQ:188924018 Email：service@/doc/6a8413100.html,提供：面向个人，企业的 Pro/E 定制培训；定制 Pro/E 教程和解决方案服务；线上 Pro/E 技术支持易三维工作室 Pro/E 定制教程系加入参考模型不要直接装入零件开始模具设计，因为还需要添加一些零件上不需要的模具特征。

关于ProE分模方法的一点个人看法[讨论]关于ProE分模方法的一点个人看法[复制链接]一人这样说个人观点:所有一天内不能完成的ProE分模方法都是烂方法.我做模具设计已经有十年了,分模的方法试过很多,拆模的产品种类也不少,手机,notebook,相机,灯具,电脑配件,汽车件都做过,看着一些论坛上的介绍的分模方法很多,但使用的人不同或分模的产品不同都会有这样那样的问题卡住,使分模不能顺利完成.以下列举分模的前提条件,看看你的方法能不能满足:1.产品3D是iges或stp,有烂面,不是实体.2.初版产品3D更新版次较多,且在模具设计过程中要求更新.3.分模要求一天内完成.4.产品结构复杂,抽芯结构多.5.分模可以多人同步进行.6.不要求有很强的关联性,但要在分模后的零件上反映出加工要求,如机加量,预留量.7.分模方法要求尽量不要做失败性尝试,也就是不要做无用功.呵呵,看了以上的多种要求,请问各位看官你的方法行吗?现在很多的分模方法过分的强调技巧,而略了效能,就算能分出模来,后处理的事情还有一大堆等着要做呢,最烦的就是分完模后产品3D变更,容易丢失特征,如果不练好失败特征重定义,简直会让人崩溃.现在来介绍一下的我的方法吧,很简单-->copy surface .当然拷面的方法有很多了,种子面,群边面,着色剪影面,独立几何面,切割面,意向面,参照面等等,呵呵,最后强调一下我分模是不需要实体,不需要处理红点绿点,只需要快捷键+简单的指今就可以了,因为没有浪费时间没有走弯路,一开始就在产生分模面,所以再复杂的模具也用不了一天时间就可以完成分模,当然,多人分工效率就成倍增加,公司的新进人员也可以马上上手,不会把工作集中压在有经验的高手身上,大家都不会太累.说出来大家可能会B4我,但是你们有没有想过,好的方法是要经得起时间的考验的.我的QQ190732542,希望有机会能多认识一些在模具行业的高手交流心得.另一人说其实用proe分模我都在零件模块里搞的，proe没多实体，但有多面组qq372045417另一人说“我分模是不需要实体,不需要处理红点绿点”我大概知到了1.copy 成品表面2.制作分形面及模仁框3.Merge4.以全曲面制作问题是1.因有破面,不能长实体2.不能剖面,不利零件图标示另外一个人说你本身产品都有破面，你复制产品的上下模面实体化分出前后模是不可能的，除非像你说的只用曲面不用实体化，但这样对于某些工程上的处理会变得很麻烦，始终没有实体的来得方便，比如说偏置面，替换面等，在图形是曲面时是不能实现的在PROE里，这就是我想PROE 能增加的功能之一，本身PROE就不像UG那样可以多实体，不是实体就不能替换面了，如果PROE可以用面替换面那它可以更方便一些。
