水工钢筋混凝土结构课程设计任务书及计算书设计题目：钢筋混凝土梁板结构学院：姓名：学号：班级：指导老师：目录一、设计任务书3二、板的设计6三、次梁设计9四、主梁设计13五、结论21六、参考文献21一、《水工钢筋混凝土结构学》课程设计任务书（一）、设计课题与目的某建筑钢筋混凝土单向板肋形楼盖设计。

（1）了解单向板肋梁楼盖的荷载传递关系及其计算简图的确定；（2）通过板及次梁的计算，熟练掌握考虑塑性内力重分布的计算方法；（3）通过主梁的计算，熟练掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法；（4）了解并熟悉现浇梁板的有关构造要求；（5）掌握钢筋混凝土结构施工图的表达方式和制图规定，进一步提高制图的基本技能；（二）、主要内容1、设计资料：根据初步设计成果，提出设计资料及数据如下：(1) 楼层平面如任务书附图1所示。

墙体厚度370mm。

楼梯位于该层平面的外部，本设计不予考虑。

楼盖采用整体式单向板肋形结构。

(2）该建筑位于非地震区。

(3) 建筑物安全级别为二级。

(4）结构环境类别一类。

(5）建筑材料等级：混凝土强度等级：梁、板、C20级。

钢筋：板中钢筋、梁中箍筋、构造钢筋I级，梁中受力筋II级。

(6）荷载：钢筋混凝土重力密度为25kN/m3。

楼面活荷载标准值：6kN /m2。

楼面做法：楼面面层用20mm厚水泥砂浆抹面（重力密度为20kN/m3），板底及梁用15mm厚石灰砂浆抹底（重力密度为17kN/m3）(7) 结构平面布置及初估尺寸：板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm；柱的截面尺寸b×h= 400 mm×400 mm。

板厚h＝______mm。

（自己定）次梁：高h＝______mm，宽b＝______mm。

（自己定）主梁：高h＝______mm，宽b＝______mm。

（自己定）(8) 采用的规范：水工混凝土结构设计规范（现在就按课本规定来做），建筑结构荷载规范。

水闸毕业设计任务书慈溪市三八江水闸初步设计浙江水利水电专科学校水利工程系二00四年三月一、毕业设计目的和作用毕业设计是学生在大学期间最后一个全面性、总结性、实践性的教育环节，是学生运用所学的知识和技能，解决某一工程具体问题的一项尝试，是走向工作岗位前的一次实战演习，主要目的作用如下：1、将学生在专业课程及基础课程内说学到的知识加以系统化、巩固和加深，扩大学生所学的基本理论知识和专业知识。

2、培养学生独立解决本专业技术问题和综合运用所学知识解决实际问题的能力和创新精神，鼓励大胆提出新的设计方案和技术措施。

3、培养学生掌握设计工作的流程和方法，在设计、计算、绘图、编写设计文件等方面的锻炼和提高。

4、培养学生形成正确的设计思想，树立严肃认真，实事求是和刻苦钻研的精神。

二、设计题目慈溪市三八江水闸初步设计三、设计内容（一）围垦工程枢纽总体布置（二）水闸设计（详见指导书）1.闸址选择（定性分析）2.枢纽布置3.闸室布置4.两岸连接建筑物设计5.消能防冲设计6.防渗排水设计7.闸室稳定计算8.地基处理设计9.水闸主要结构设计10.施工组织设计和概预算（本次不作要求）四、设计成果与要求（一）设计成果（1）毕业设计计算书说明书各一份（2）图纸：i.围垦工程枢纽布置图ii.闸室平面布置图iii.水闸上下游立视图iv.水闸纵向剖视图v.水闸闸底板配筋图及细部构造图（二）设计要求（1）认真阅读设计任务书及指导书，根据设计任务书查找参考书及有关资料、设计规范，复习教材相关内容。

（2）根据设计任务书要求，理清全部工作程序及基本共作思路，以便更好更快地搞好设计。

（3）设计计算说明书便写有逻辑，思路清楚，计算公式清楚，架设条件及参数选取有说明，参考资料能及时注明。

说明文字简练，语句通顺，计算必须附以示意简图。

（4）毕业设计期间应严格遵守设计纪律，独立完成各阶段设计任务。

五、进度安排及各阶段要求毕业设计时间短，除去答辩、制图、整理计算说明书及五一放假，实际设计约6周，时间安排大致如下表，希同学们能尽量在规定时间完成相应设计任务。

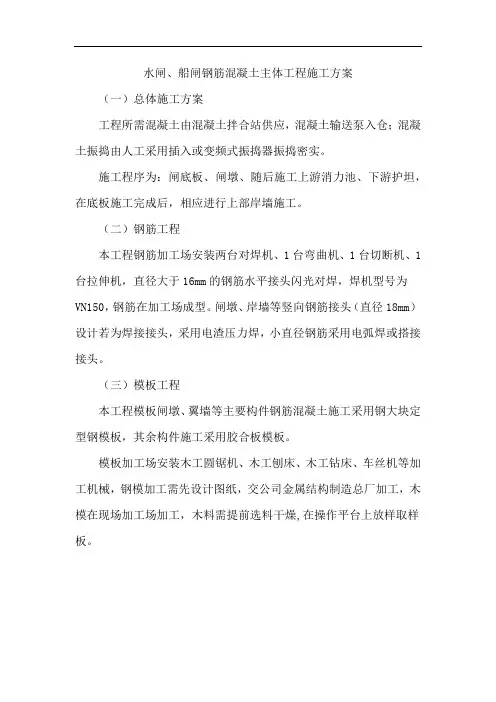

水闸、船闸钢筋混凝土主体工程施工方案（一）总体施工方案工程所需混凝土由混凝土拌合站供应，混凝土输送泵入仓；混凝土振捣由人工采用插入或变频式振捣器振捣密实。

施工程序为：闸底板、闸墩、随后施工上游消力池、下游护坦，在底板施工完成后，相应进行上部岸墙施工。

（二）钢筋工程本工程钢筋加工场安装两台对焊机、1台弯曲机、1台切断机、1台拉伸机，直径大于16mm的钢筋水平接头闪光对焊，焊机型号为VN150，钢筋在加工场成型。

闸墩、岸墙等竖向钢筋接头（直径18mm）设计若为焊接接头，采用电渣压力焊，小直径钢筋采用电弧焊或搭接接头。

（三）模板工程本工程模板闸墩、翼墙等主要构件钢筋混凝土施工采用钢大块定型钢模板，其余构件施工采用胶合板模板。

模板加工场安装木工圆锯机、木工刨床、木工钻床、车丝机等加工机械，钢模加工需先设计图纸，交公司金属结构制造总厂加工，木模在现场加工场加工，木料需提前选料干燥,在操作平台上放样取样板。

模板制作符合下表要求：模板在浇筑前和使用后设专人清理，表面刷隔离剂，使混凝土表面光滑美观模板在混凝土达到规范要求强度并征得监理同意后拆除。

（四）混凝土工程按照本工程招标文件要求，本工程采用商品混凝土。

本工程一次混凝土浇筑量较大，但从浇筑强度及技术难度要求上讲，闸底板浇筑为控制性，整个工程混凝土拌和及输送均以此配置。

根据底板浇筑要求，拌和机械采用生产能力50m3/h的拌和站1套，混凝土输送采用一台HBT60型混凝土泵，每台输送能力60 m3/h，小批量混凝土采用机动翻斗车运输入仓。

（五）闸室底板施工1、支撑体系采用扣件式钢管架，结合方木支撑体系。

在底板四周搭设间距1.5×1.5m两排立管；并埋设好方木地龙，然后在钢管架上打斜撑直接抵到地龙上。

2、模板安装底板施工时，齿槽采用土模，由人工修整，齿槽以上处，在垂直方向上配置一块1.220×2.440米胶合板，一块33cm宽木模，两道止水间及上层止水上部均采用木模配置，以便于止水的安装与固定。

水工钢筋混凝土结构课程设计一、引言水工钢筋混凝土结构是水利工程中常见的一种结构形式，具有承载能力强、耐久性好等优点。

本课程设计旨在通过实际案例，探讨水工钢筋混凝土结构的设计原理、计算方法和施工技术，以提高学生对水工结构的设计和施工能力。

二、设计基本原理1. 水工钢筋混凝土结构的功能：承受水压、抵抗水流冲刷、保护基础和结构稳定。

2. 结构设计的基本原则：确定结构的受力形式、选取适当的结构形式、确定荷载和计算设计参数、进行结构计算和验算。

3. 荷载分析：包括静水压力、水流冲击力、地震力等荷载的计算和分析。

三、结构设计步骤1. 确定结构形式：根据工程需求、场地条件和荷载要求，选择合适的结构形式，如重力坝、溢流堰、水闸等。

2. 确定结构尺寸：根据结构的受力特点和荷载要求，确定结构的尺寸和截面形状。

3. 计算结构荷载：根据实际情况，计算结构所受的静水压力、水流冲击力、地震力等荷载。

4. 进行结构计算：根据结构的力学性能和设计要求，进行结构的受力分析和计算。

5. 设计构造与配筋：确定结构的构造形式和配筋方案，保证结构的安全性和稳定性。

6. 编制施工图纸：根据设计计算结果，编制详细的施工图纸，指导实际施工过程。

四、施工技术要点1. 模板工程：模板的搭设要牢固稳定，保证混凝土浇筑过程中的准确性和质量。

2. 钢筋工程：钢筋的布置要符合设计要求，保证结构的受力性能。

3. 混凝土浇筑工程：控制混凝土的配合比例和浇筑工艺，保证混凝土的均匀性和强度。

4. 防水处理：采取合适的防水措施，防止结构受到水的渗透和侵蚀。

5. 结构验收：对已完成的水工钢筋混凝土结构进行验收，检查结构的质量和安全性。

五、案例分析以水坝工程为例，进行水工钢筋混凝土结构的设计和施工。

根据工程要求和场地条件，选择重力坝作为结构形式。

根据设计荷载和地质勘察报告，确定结构尺寸和截面形状。

通过荷载分析和结构计算，确定结构的受力分布和配筋方案。

根据设计结果，编制施工图纸，指导实际施工过程。

水闸毕业设计任务书慈溪市三八江水闸初步设计浙江水利水电专科学校水利工程系二00四年三月一、毕业设计目的和作用毕业设计是学生在大学期间最后一个全面性、总结性、实践性的教育环节，是学生运用所学的知识和技能，解决某一工程具体问题的一项尝试，是走向工作岗位前的一次实战演习，主要目的作用如下：1、将学生在专业课程及基础课程内说学到的知识加以系统化、巩固和加深，扩大学生所学的基本理论知识和专业知识。

2、培养学生独立解决本专业技术问题和综合运用所学知识解决实际问题的能力和创新精神，鼓励大胆提出新的设计方案和技术措施。

3、培养学生掌握设计工作的流程和方法，在设计、计算、绘图、编写设计文件等方面的锻炼和提高。

4、培养学生形成正确的设计思想，树立严肃认真，实事求是和刻苦钻研的精神。

二、设计题目慈溪市三八江水闸初步设计三、设计内容（一）围垦工程枢纽总体布置（二）水闸设计（详见指导书）1.闸址选择（定性分析）2.枢纽布置3.闸室布置4.两岸连接建筑物设计5.消能防冲设计6.防渗排水设计7.闸室稳定计算8.地基处理设计9.水闸主要结构设计10.施工组织设计和概预算（本次不作要求）四、设计成果与要求（一）设计成果（1）毕业设计计算书说明书各一份（2）图纸：i.围垦工程枢纽布置图ii.闸室平面布置图iii.水闸上下游立视图iv.水闸纵向剖视图v.水闸闸底板配筋图及细部构造图（二）设计要求（1）认真阅读设计任务书及指导书，根据设计任务书查找参考书及有关资料、设计规范，复习教材相关内容。

（2）根据设计任务书要求，理清全部工作程序及基本共作思路，以便更好更快地搞好设计。

（3）设计计算说明书便写有逻辑，思路清楚，计算公式清楚，架设条件及参数选取有说明，参考资料能及时注明。

说明文字简练，语句通顺，计算必须附以示意简图。

（4）毕业设计期间应严格遵守设计纪律，独立完成各阶段设计任务。

五、进度安排及各阶段要求毕业设计时间短，除去答辩、制图、整理计算说明书及五一放假，实际设计约6周，时间安排大致如下表，希同学们能尽量在规定时间完成相应设计任务。

第一章总论第一节概述一、工程概况涡河发源于河南省中牟县境内，经开封、通许、尉氏、太康、鹿邑等县，在安徽省与惠济河汇合后流入淮河。

汇合口以上流域面积4200km2，涡河在鹿邑县境内属平原稳定型河流，河面宽约200m，深约7——10米。

由于河床下切较深，又无适当控制工程，雨季地表径流自由流走，而雨过天晴经常干旱，加之打井提水灌溉，使地下水位愈来愈低，严重影响两岸的农业灌溉和人蓄用水。

为解决当地40万亩农田的灌溉问题，上级批准的规划确定，在鹿邑县涡河上修建挡水枢纽工程。

本工程位于河南省鹿邑县城北约1Km，距汇合口18Km。

它是涡河梯级开发中最末一级工程，涡河闸控制流域面积4070Km2。

二、拦河闸任务涡河拦河闸所担负的任务是正常情况下拦河截水，抬高水位，以利灌溉。

洪水时开闸泄水，以保安全。

本工程建成后，可利用河道一次蓄水800万m3，调蓄河水两岸沟塘，大量补给地下水，有利于进灌和人蓄用水，初步解决40万亩农田的灌溉问题，并为工业生产提供足够的水源，同时渔业、航运业的发展，以及改善环境，美化城乡都是极为有利的。

第二节基本资料一、地形资料闸址处系平原型河段，两岸地势平坦，地面高程约为40.00m左右。

河床坡降平缓，纵坡约为1/10000，河床平均标高约为30.0m，主槽宽度约为80—100m，河滩宽平，至复式河床横断面，河流比较顺直。

附闸址地形图一张（1/1000）二、地质资料（一）根据钻孔了解闸址地层属河流冲积相，河床部分地层属第四级蟓更新世Q3与第四纪全新世Q4的层交错现象，闸址两岸地面高程均在43m 左右。

闸址处地层向下分布情况如下：1、重粉质壤土：分布在河床表面以下，深约3m。

2、细砂：分布在重粉质壤土以下（河床部分高程约在28.8m以下。

）3、中砂：分布在细砂层以下，在河床部分的厚度约为5m左右。

4、重粉质壤土：分布在中砂层以下（深约22m以下）。

5、中粉质壤土：分布在重粉质壤土以下，厚度5—8m。

水闸设计书-毕业设计说明书16水闸毕业设计设计说明书学校：XX 学生姓名：XX 学号：XX 班级专业：XX 指导教师：XX 日期：XX年XX月目录一、孔径计算 (1)二、消能计算 (2)三、闸基渗流计算 (9)四、闸室布置与构造 (12)五、闸室稳定分析 (15)六、闸墩强度计算...................................................20 七、闸室底板设计 (23)一、孔径计算1、闸孔型式的确定采用无坎宽顶堰，由于挡洪水位较高，闸门上顶设置胸墙。

闸孔泄流为闸孔出流。

2、闸底板高程的确定经调查，江苏省水闸底槛高程多数与河底齐平，因此本水闸底板高程与河底齐平，为-1、8m。

3、闸孔尺寸及前沿宽度对于平底闸，当为孔流时，根据《水闸设计规范》（SL265-2001）（以下简称〈闸规〉）附录A、0、3，采用下列公式进行计算： A、0、3-1 A、0、3-2 A、0、3-3 A、0、3-4 式中:—过闸设计流量，；—孔口高度，取6、0m；—自堰顶算起的下游水深，为7、7m；—计入行近流速水头的堰上水深，；—孔流淹没系数，由表A、0、3-2查得，表中为跃后水深，计算，计算，计算=0、84, 查表得=0、295；—计算系数，由公式A、0、3-4计算求得，式中取0、2，由=0、016 —孔流垂直收缩系数，由公式A、0、3-3计算求得，—孔流流量系数，由公式A、0、3-2计算求得，经计算，，取，5孔，单孔6、0m。

,经经复核得实际流量，％＜5％，符合要求。

二、消能计算1、消力计算（1）正向运行工况设计水位流量组合：闸上水位5、4m，闸下水位2、75m，流量Q=320m3/s。

1）消力池深度计算采用挖深式消力池。

--------------------------------------a----------------------------------b------------------------c---------------------------------d 式中：消力池深度（m）；—水跃淹没系数，可采用1、05~1、10，本设计取用1、10；—水流动能校正系数，可用1、0~1、05，本设计取1、05；—为跃后水深（m）；—收缩水深（m）；—过闸单宽流量（m3/s）；—消力池首端宽度（m），取=30m；—消力池未端宽度（m），取=35m；—出水池落差（m）；—出水池河床水深（m）；—流速系数，一般取0、95。

—水闸设计说明书SLUICE DESIGN SPECIFICATION ·设计题目：水闸工程学院名称：专业名称：水利水电工程班级名称：》姓名：学号：指导教师：教师职称：年月日（目录一、设计任务------------------------------- 错误!未定义书签。

-二、设计基本资料-------------------------- 错误!未定义书签。

概述-------------------------------------- 错误!未定义书签。

防洪---------------------------------------------- 错误!未定义书签。

灌溉---------------------------------------------- 错误!未定义书签。

引水冲淤------------------------------------------ 错误!未定义书签。

规划数据 --------------------------------- 错误!未定义书签。

孔口设计水位、流量-------------------------------- 错误!未定义书签。

闸室稳定计算水位组合------------------------------ 错误!未定义书签。

》消能防冲设计水位组合------------------------------ 错误!未定义书签。

地质资料 --------------------------------- 错误!未定义书签。

闸基土工试验资料---------------------------------- 错误!未定义书签。

闸的设计标准 ----------------------------- 错误!未定义书签。

其它有关资料------------------------------ 错误!未定义书签。

闸上交通------------------------------------------ 错误!未定义书签。
