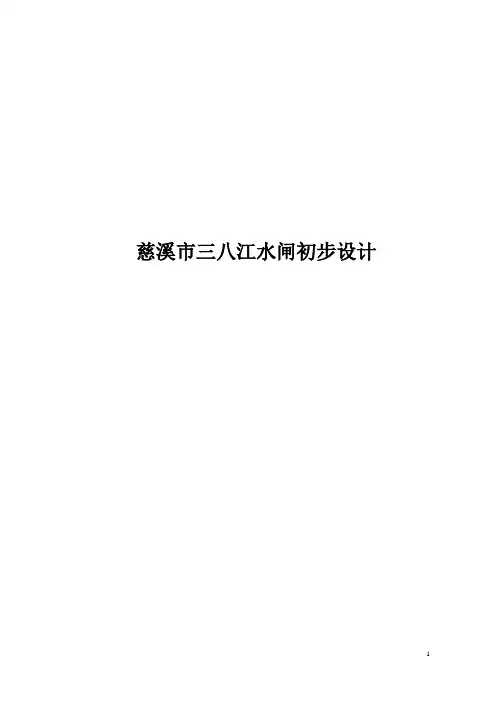

慈溪市三八江水闸初步设计
一、毕业设计目的和作用
毕业设计是学生在大学期间最后一个全面性、总结性、实践性的教育环节，是学生运用所学的知识和技能，解决某一工程具体问题的一项尝试，是走向工作岗位前的一次实战演习，主要目的作用如下：
1、将学生在专业课程及基础课程内说学到的知识加以系统化、巩固
和加深，扩大学生所学的基本理论知识和专业知识。
2、培养学生独立解决本专业技术问题和综合运用所学知识解决实际
问题的能力和创新精神，鼓励大胆提出新的设计方案和技术措施。
3、培养学生掌握设计工作的流程和方法，在设计、计算、绘图、编
写设计文件等方面的锻炼和提高。
4、培养学生形成正确的设计思想，树立严肃认真，实事求是和刻苦
钻研的精神。
二、设计题目
慈溪市三八江水闸初步设计
三、设计内容
（一）围垦工程枢纽总体布置
（二）水闸设计（详见指导书）
1.闸址选择（定性分析）
2.枢纽布置
3.闸室布置
4.两岸连接建筑物设计
5.消能防冲设计
6.防渗排水设计
7.闸室稳定计算
8.地基处理设计
9.水闸主要结构设计
10.施工组织设计和概预算（本次不作要求）
四、设计成果与要求
（一）设计成果
（1）毕业设计计算书说明书各一份
（2）图纸：
i.围垦工程枢纽布置图
ii.闸室平面布置图
iii.水闸上下游立视图
iv.水闸纵向剖视图
v.水闸闸底板配筋图及细部构造图
（二）设计要求
（1）认真阅读设计任务书及指导书，根据设计任务书查找参考
书及有关资料、设计规范，复习教材相关内容。
（2）根据设计任务书要求，理清全部工作程序及基本共作思
路，以便更好更快地搞好设计。
（3）设计计算说明书便写有逻辑，思路清楚，计算公式清楚，架设条件及参数选取有说明，参考资料能及时注明。说明
文字简练，语句通顺，计算必须附以示意简图。
（4）毕业设计期间应严格遵守设计纪律，独立完成各阶段设计
任务。
五、进度安排及各阶段要求
毕业设计时间短，除去答辩、制图、整理计算说明书及五一放假，实际设计约6周，时间安排大致如下表，希同学们能尽量在规定时间完成相应设计任务。
1、毕业设计进度计划：
周数时间各设计阶段主要内容工作量（%）第9周0405--0409 熟悉资料，工程总体布置10
第10周0412--0416 闸孔布置、水力计算10
第11周0419--0423 防渗排水布置计算、消能防冲设计20
第12周
0426--0507 闸身渗流稳定、抗滑稳定计算及校核20
第13周
第14周0510--0516 闸底板、闸墩、翼墙结构计算20
第15周
0517--0530 制图、整理说明书20
第16周
第17周0530--0604 答辩准备及毕业答辩2、各阶段要求详见毕业设计任务书。
水闸毕业设计指导书
慈溪市三八江水闸初步设计
姓名
学号
班级
专业
浙江水利水电专科学校
水利工程系
二00四年三月
第一章工程概况
§1—1 区域概况
一、自然地理
慈溪海涂位于杭州湾那南岸，属于淤张型岸滩，是钱塘，杭州湾演变的产物。滩面相对稳定，围垦条件优越。为了配合杭州湾大通道及慈溪宁波的经济发展，兴建四灶浦西围涂工程。慈溪西河、西北河水系位于慈溪西北沿海，本区交通设施完善，是主要的产棉区，根据甬江流域综合规划，本河区为北排河系，主要通过三八江和陆中湾闸外排出海。
本工程位于慈溪市西北区北部海涂地区的三八江上，是为了配合已围海涂十塘区块而兴建的。本区块涂面高程2.5～4.5m（武松高程，下同）之间，工程所在地三八江与相邻河道陆中湾的流域面积合计262.4 km2。
二、水文气象
本工程围区内主要气象台有庵东，离三八江水闸工程控制流域中心以南12公里左右处。慈溪市属亚热带季风气候区，多年平均气温16度，多年平均降雨量1272.8mm，主要集中在梅雨季节和台风季节，多年平均风速3.0m/s，最大风速19.0m/s。水资源总量缺乏，人均水资源占有量510.41 m3为浙江省人均占有量的24%，是宁波市缺水最严重的地区。
本区水层浅薄，含砂量大，潮流为主要水动力，潮差大，进潮流量大。根据实测，庵东滩前面深水区涨潮最大垂线平均流速为3m/s，落潮为2.5m/s。
三、区域地质
根据地勘察院报告，本场地地基土以砂质粉土为主，地基承载力较高。具体各层分述如下：
），结构松散，强度低。
①4.5～5.1m 淤泥质粉质粘土（mQ
4
)，湿～很湿，稍密。
②-1.68～6.19m 砂质粉土(mQ
4
1
③-10.30～-17.10m 粘质粉土(mQ
)，饱和，稍密。
4
工程场地地基土以砂质粉土为主，分布广，厚度大，土层含水量低，孔隙比小，强度大等特性；但渗透性大。
），属中低压缩性土，地基承载力水闸的持力层为砂质粉土（mQ
4
标准值大于170Kpa；e=0.790，Es=12.00Mpa，c=5.9Kpa，Φ=29.9o，Kv=2.07×10-4。
§1—2 新建缘由
慈溪市人均占有耕地0.65亩，只有全国人均耕地的0.5。随着经济不断发展，人多地少的矛盾不断突出，目前仍以每年0.4万亩的速度锐减。为扭转被动局面，实现耕地动态平衡，充分开发慈溪市丰富的海涂资源，故实施西围涂工程的开发建设。
西围涂工程的建成不仅可以增加土地资源，满足慈溪市土地动态平衡的要求，为慈溪市的工农业可持续发展创造条件，而且为沿海大通道——杭州湾大桥建设提供建设用地。
三八江水闸工程是西围涂工程的一个重要组成部分，同时担负着慈溪市东河区大部分的排涝任务，建设本工程是十分必要的。
§1—3 工程等别、主要建筑物级别及设计标准
根据《西围涂工程初步设计报告》，三八江水闸内的最大排涝流量
=364.94m3/s。设计排涝期内河最高水位5.820m（20年一遇）。
为Q
5%
三八江水闸为西围涂工程组成部分，西围涂工程为三等工程，三八江水闸建筑物等级同海塘，其主要建筑物为3级，三八江水闸是主要建筑物故为3级建筑物，次要建筑物为4级。水闸的闸顶高程安50年一遇高潮位与相应的风浪组合确定，排涝标准为20年一遇3日暴雨4天排至作物耐淹水位。
抗震等级：根据《1/4000万中国地震烈度区划图》（1990），本场区最大地震震级为Ⅵ级，不考虑地震设防。
