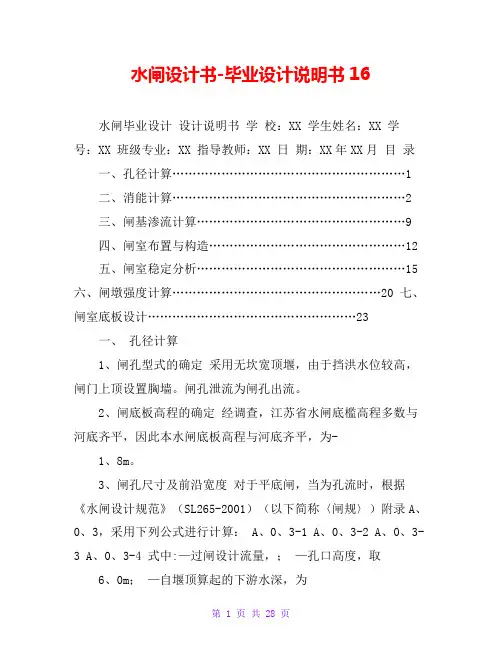

水闸设计书-毕业设计说明书16水闸毕业设计设计说明书学校：XX 学生姓名：XX 学号：XX 班级专业：XX 指导教师：XX 日期：XX年XX月目录一、孔径计算 (1)二、消能计算 (2)三、闸基渗流计算 (9)四、闸室布置与构造 (12)五、闸室稳定分析 (15)六、闸墩强度计算...................................................20 七、闸室底板设计 (23)一、孔径计算1、闸孔型式的确定采用无坎宽顶堰，由于挡洪水位较高，闸门上顶设置胸墙。
闸孔泄流为闸孔出流。
2、闸底板高程的确定经调查，江苏省水闸底槛高程多数与河底齐平，因此本水闸底板高程与河底齐平，为-1、8m。
3、闸孔尺寸及前沿宽度对于平底闸，当为孔流时，根据《水闸设计规范》（SL265-2001）（以下简称〈闸规〉）附录A、0、3，采用下列公式进行计算： A、0、3-1 A、0、3-2 A、0、3-3 A、0、3-4 式中:—过闸设计流量，；—孔口高度，取6、0m；—自堰顶算起的下游水深，为7、7m；—计入行近流速水头的堰上水深，；—孔流淹没系数，由表A、0、3-2查得，表中为跃后水深，计算，计算，计算=0、84, 查表得=0、295；—计算系数，由公式A、0、3-4计算求得，式中取0、2，由=0、016 —孔流垂直收缩系数，由公式A、0、3-3计算求得，—孔流流量系数，由公式A、0、3-2计算求得，经计算，，取，5孔，单孔6、0m。
,经经复核得实际流量，％＜5％，符合要求。
二、消能计算1、消力计算（1）正向运行工况设计水位流量组合：闸上水位5、4m，闸下水位2、75m，流量Q=320m3/s。
1）消力池深度计算采用挖深式消力池。
--------------------------------------a----------------------------------b------------------------c---------------------------------d 式中：消力池深度（m）；—水跃淹没系数，可采用1、05~1、10，本设计取用1、10；—水流动能校正系数，可用1、0~1、05，本设计取1、05；—为跃后水深（m）；—收缩水深（m）；—过闸单宽流量（m3/s）；—消力池首端宽度（m），取=30m；—消力池未端宽度（m），取=35m；—出水池落差（m）；—出水池河床水深（m）；—流速系数，一般取0、95。
新疆农业大学毕业设计（论文）任务书专业一、毕业设计（论文）题目“A”河水利枢纽工程——混凝土重力坝方案发电引水隧洞设计二、毕业设计（论文）应阅读或翻译的文献、资料[1]混凝土重力坝设计规范（DL 5108—1999）[S].[2]溢洪道设计规范（SL 253—2000）[S].[3]水工隧洞设计规范（SL 279—2002）[S].[4]水利水电工程等级划分及洪水标准（SL 252—2000）[S].[5]水利水电工程初步设计报告编制规程（DL 5021—93）[S].[6]水利水电工程制图标准（SL 73—95）[S].[7]水力发电工程CAD制图技术规定（DL/T 5127—2001）[S].[8]水利水电工程围堰设计导则（DL/T 5087—1999）[S].[9]水工建筑物抗震设计规范（DL/T 5073—2000）[S].[10]水工建筑物荷载设计规范（DL/T 5077—1997）[S].[11]水利水电工程量计算规定（DL/T 5088—1999）[S].[12]水利工程水利计算规范（SL 104—95）[S].[13]水利水电工程施工导流设计导则（DL/T 5114—2000）[S].[14]水工混凝土施工规范（DL/T 5144—2001）[S].[15]华东水利学院. 水工设计手册（第二卷：地质、水文建筑材料）[M]. 北京：水利电力出版社，1984年.[16]华东水利学院. 水工设计手册（第八卷：灌区建筑物）[M]. 北京：水利电力出版社，1984年.[17]陈宝华，张世儒. 水闸[M]. 北京：中国水利电力出版社，2003年.[18]谈松曦. 水闸设计[M]. 北京：水利电力出版社，1986年.[19]张光斗，王光纶. 水工建筑物[M]. 北京：水利电力出版社，1992年.[20]王世夏. 水工设计的理论和方法[M]. 北京：中国水利电力出版社，2000年.[21]辽宁省水利勘测设计院. 中小型水库设计[M]. 1975年.[22]武汉水力电力学院水力学教研室. 水力计算手册[M]. 北京：水利出版社，1980年.[23]索丽生，任旭华，胡明. 水利水电工程专业毕业设计指南[M]. 北京：中国水利电力出版社，2001年.[24]吴媚玲. 水工设计图集[Z]. 北京：中国水利电力出版社，1995年.[25]水利工程设计概（估）算编制规定. 水总[2002]116号文.[26]水利水电工程设计概（估）预算编制规定. 新水建管[2005]108号文.三、毕业设计（论文）要点1.在给定正常高水位的条件下，按拟定的调洪方式进行调洪演算，以确定防洪库容、设计洪水位、校核洪水位及相应的下泄流量，为决定大坝高度和下游消能防冲措施提供设计依据。

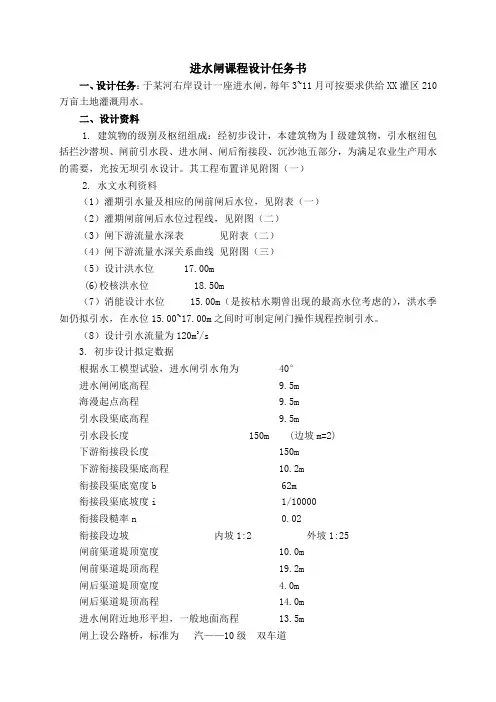

进水闸课程设计任务书一、设计任务：于某河右岸设计一座进水闸，每年3~11月可按要求供给XX灌区210万亩土地灌溉用水。
二、设计资料1. 建筑物的级别及枢纽组成：经初步设计，本建筑物为Ⅰ级建筑物，引水枢纽包括拦沙潜坝、闸前引水段、进水闸、闸后衔接段、沉沙池五部分，为满足农业生产用水的需要，光按无坝引水设计。
其工程布置详见附图（一）2. 水文水利资料（1）灌期引水量及相应的闸前闸后水位，见附表（一）（2）灌期闸前闸后水位过程线，见附图（二）（3）闸下游流量水深表见附表（二）（4）闸下游流量水深关系曲线见附图（三）（5）设计洪水位 17.00m(6)校核洪水位 18.50m（7）消能设计水位 15.00m（是按枯水期曾出现的最高水位考虑的），洪水季如仍拟引水，在水位15.00~17.00m之间时可制定闸门操作规程控制引水。
（8）设计引水流量为120m3/s3. 初步设计拟定数据根据水工模型试验，进水闸引水角为 40°进水闸闸底高程 9.5m海漫起点高程 9.5m引水段渠底高程 9.5m引水段长度 150m (边坡m=2)下游衔接段长度 150m下游衔接段渠底高程 10.2m衔接段渠底宽度b 62m衔接段渠底坡度i 1/10000衔接段糙率n 0.02衔接段边坡内坡1:2 外坡1:25闸前渠道堤顶宽度 10.0m闸前渠道堤顶高程 19.2m闸后渠道堤顶宽度 4.0m闸后渠道堤顶高程 14.0m进水闸附近地形平坦，一般地面高程 13.5m闸上设公路桥，标准为汽——10级双车道公路桥路面宽度（不算人行道） 7.0m 公路桥桥面高程 18.3m 启闭设备，采用启闭机启闭 闸门型式，平面直升式钢闸门4. 浪压力：根据渠首水文站观测，浪高仅0.2~0.3m ，影响不大，可不考虑。
5. 冰压力：一般情况下不考虑冰压力，由管理部门及时破冰，负责保护。
6. 地震力：根据中国科学院地球物理研究所分析，本地区属六级地震范围以内，按规范规定，可以不考虑。

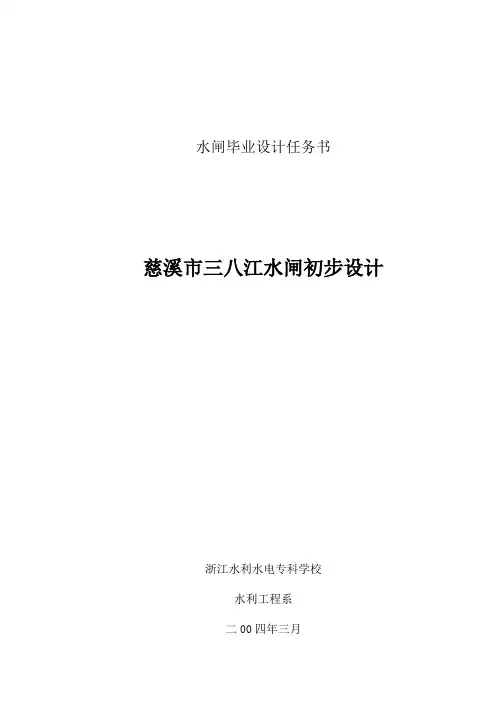

水闸毕业设计任务书慈溪市三八江水闸初步设计浙江水利水电专科学校水利工程系二00四年三月一、毕业设计目的和作用毕业设计是学生在大学期间最后一个全面性、总结性、实践性的教育环节，是学生运用所学的知识和技能，解决某一工程具体问题的一项尝试，是走向工作岗位前的一次实战演习，主要目的作用如下：1、将学生在专业课程及基础课程内说学到的知识加以系统化、巩固和加深，扩大学生所学的基本理论知识和专业知识。
2、培养学生独立解决本专业技术问题和综合运用所学知识解决实际问题的能力和创新精神，鼓励大胆提出新的设计方案和技术措施。
3、培养学生掌握设计工作的流程和方法，在设计、计算、绘图、编写设计文件等方面的锻炼和提高。
4、培养学生形成正确的设计思想，树立严肃认真，实事求是和刻苦钻研的精神。
二、设计题目慈溪市三八江水闸初步设计三、设计内容（一）围垦工程枢纽总体布置（二）水闸设计（详见指导书）1.闸址选择（定性分析）2.枢纽布置3.闸室布置4.两岸连接建筑物设计5.消能防冲设计6.防渗排水设计7.闸室稳定计算8.地基处理设计9.水闸主要结构设计10.施工组织设计和概预算（本次不作要求）四、设计成果与要求（一）设计成果（1）毕业设计计算书说明书各一份（2）图纸：i.围垦工程枢纽布置图ii.闸室平面布置图iii.水闸上下游立视图iv.水闸纵向剖视图v.水闸闸底板配筋图及细部构造图（二）设计要求（1）认真阅读设计任务书及指导书，根据设计任务书查找参考书及有关资料、设计规范，复习教材相关内容。
（2）根据设计任务书要求，理清全部工作程序及基本共作思路，以便更好更快地搞好设计。
（3）设计计算说明书便写有逻辑，思路清楚，计算公式清楚，架设条件及参数选取有说明，参考资料能及时注明。
说明文字简练，语句通顺，计算必须附以示意简图。
（4）毕业设计期间应严格遵守设计纪律，独立完成各阶段设计任务。
五、进度安排及各阶段要求毕业设计时间短，除去答辩、制图、整理计算说明书及五一放假，实际设计约6周，时间安排大致如下表，希同学们能尽量在规定时间完成相应设计任务。

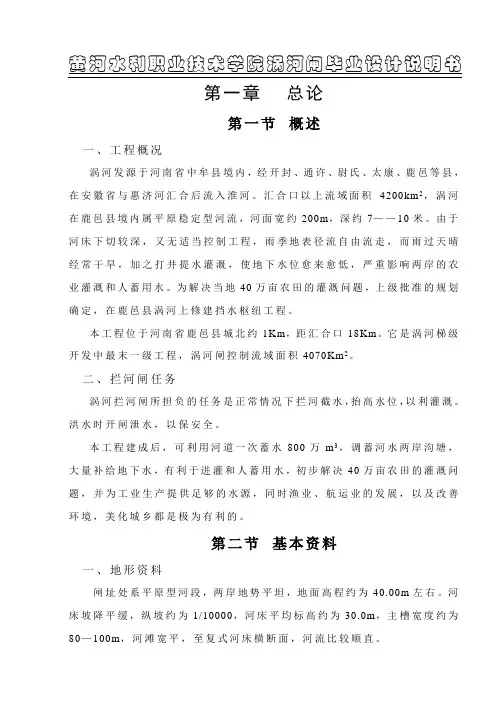

第一章总论第一节概述一、工程概况涡河发源于河南省中牟县境内，经开封、通许、尉氏、太康、鹿邑等县，在安徽省与惠济河汇合后流入淮河。
汇合口以上流域面积4200km2，涡河在鹿邑县境内属平原稳定型河流，河面宽约200m，深约7——10米。
由于河床下切较深，又无适当控制工程，雨季地表径流自由流走，而雨过天晴经常干旱，加之打井提水灌溉，使地下水位愈来愈低，严重影响两岸的农业灌溉和人蓄用水。
为解决当地40万亩农田的灌溉问题，上级批准的规划确定，在鹿邑县涡河上修建挡水枢纽工程。
本工程位于河南省鹿邑县城北约1Km，距汇合口18Km。
它是涡河梯级开发中最末一级工程，涡河闸控制流域面积4070Km2。
二、拦河闸任务涡河拦河闸所担负的任务是正常情况下拦河截水，抬高水位，以利灌溉。
洪水时开闸泄水，以保安全。
本工程建成后，可利用河道一次蓄水800万m3，调蓄河水两岸沟塘，大量补给地下水，有利于进灌和人蓄用水，初步解决40万亩农田的灌溉问题，并为工业生产提供足够的水源，同时渔业、航运业的发展，以及改善环境，美化城乡都是极为有利的。
第二节基本资料一、地形资料闸址处系平原型河段，两岸地势平坦，地面高程约为40.00m左右。
河床坡降平缓，纵坡约为1/10000，河床平均标高约为30.0m，主槽宽度约为80—100m，河滩宽平，至复式河床横断面，河流比较顺直。
附闸址地形图一张（1/1000）二、地质资料（一）根据钻孔了解闸址地层属河流冲积相，河床部分地层属第四级蟓更新世Q3与第四纪全新世Q4的层交错现象，闸址两岸地面高程均在43m 左右。
闸址处地层向下分布情况如下：1、重粉质壤土：分布在河床表面以下，深约3m。
2、细砂：分布在重粉质壤土以下（河床部分高程约在28.8m以下。
）3、中砂：分布在细砂层以下，在河床部分的厚度约为5m左右。
4、重粉质壤土：分布在中砂层以下（深约22m以下）。
5、中粉质壤土：分布在重粉质壤土以下，厚度5—8m。
水闸设计书-毕业设计说明书16水闸毕业设计设计说明书学校：XX 学生姓名：XX 学号：XX 班级专业：XX 指导教师：XX 日期：XX年XX月目录一、孔径计算 (1)二、消能计算 (2)三、闸基渗流计算 (9)四、闸室布置与构造 (12)五、闸室稳定分析 (15)六、闸墩强度计算...................................................20 七、闸室底板设计 (23)一、孔径计算1、闸孔型式的确定采用无坎宽顶堰，由于挡洪水位较高，闸门上顶设置胸墙。
闸孔泄流为闸孔出流。
2、闸底板高程的确定经调查，江苏省水闸底槛高程多数与河底齐平，因此本水闸底板高程与河底齐平，为-1、8m。
3、闸孔尺寸及前沿宽度对于平底闸，当为孔流时，根据《水闸设计规范》（SL265-2001）（以下简称〈闸规〉）附录A、0、3，采用下列公式进行计算： A、0、3-1 A、0、3-2 A、0、3-3 A、0、3-4 式中:—过闸设计流量，；—孔口高度，取6、0m；—自堰顶算起的下游水深，为7、7m；—计入行近流速水头的堰上水深，；—孔流淹没系数，由表A、0、3-2查得，表中为跃后水深，计算，计算，计算=0、84, 查表得=0、295；—计算系数，由公式A、0、3-4计算求得，式中取0、2，由=0、016 —孔流垂直收缩系数，由公式A、0、3-3计算求得，—孔流流量系数，由公式A、0、3-2计算求得，经计算，，取，5孔，单孔6、0m。
,经经复核得实际流量，％＜5％，符合要求。
二、消能计算1、消力计算（1）正向运行工况设计水位流量组合：闸上水位5、4m，闸下水位2、75m，流量Q=320m3/s。
1）消力池深度计算采用挖深式消力池。
--------------------------------------a----------------------------------b------------------------c---------------------------------d 式中：消力池深度（m）；—水跃淹没系数，可采用1、05~1、10，本设计取用1、10；—水流动能校正系数，可用1、0~1、05，本设计取1、05；—为跃后水深（m）；—收缩水深（m）；—过闸单宽流量（m3/s）；—消力池首端宽度（m），取=30m；—消力池未端宽度（m），取=35m；—出水池落差（m）；—出水池河床水深（m）；—流速系数，一般取0、95。
—水闸设计说明书SLUICE DESIGN SPECIFICATION ·设计题目：水闸工程学院名称：专业名称：水利水电工程班级名称：》姓名：学号：指导教师：教师职称：年月日（目录一、设计任务------------------------------- 错误!未定义书签。
-二、设计基本资料-------------------------- 错误!未定义书签。
概述-------------------------------------- 错误!未定义书签。
防洪---------------------------------------------- 错误!未定义书签。
灌溉---------------------------------------------- 错误!未定义书签。
引水冲淤------------------------------------------ 错误!未定义书签。
规划数据 --------------------------------- 错误!未定义书签。
孔口设计水位、流量-------------------------------- 错误!未定义书签。
闸室稳定计算水位组合------------------------------ 错误!未定义书签。
》消能防冲设计水位组合------------------------------ 错误!未定义书签。
地质资料 --------------------------------- 错误!未定义书签。
闸基土工试验资料---------------------------------- 错误!未定义书签。
闸的设计标准 ----------------------------- 错误!未定义书签。
其它有关资料------------------------------ 错误!未定义书签。
闸上交通------------------------------------------ 错误!未定义书签。
第一章总论第一节概述一、工程概况涡河发源于河南省中牟县境内，经开封、通许、尉氏、太康、鹿邑等县，在安徽省与惠济河汇合后流入淮河。
汇合口以上流域面积4200km2，涡河在鹿邑县境内属平原稳定型河流，河面宽约200m，深约7——10米。
由于河床下切较深，又无适当控制工程，雨季地表径流自由流走，而雨过天晴经常干旱，加之打井提水灌溉，使地下水位愈来愈低，严重影响两岸的农业灌溉和人蓄用水。
为解决当地40万亩农田的灌溉问题，上级批准的规划确定，在鹿邑县涡河上修建挡水枢纽工程。
本工程位于河南省鹿邑县城北约1Km，距汇合口18Km。
它是涡河梯级开发中最末一级工程，涡河闸控制流域面积4070Km2。
二、拦河闸任务涡河拦河闸所担负的任务是正常情况下拦河截水，抬高水位，以利灌溉。
洪水时开闸泄水，以保安全。
本工程建成后，可利用河道一次蓄水800万m3，调蓄河水两岸沟塘，大量补给地下水，有利于进灌和人蓄用水，初步解决40万亩农田的灌溉问题，并为工业生产提供足够的水源，同时渔业、航运业的发展，以及改善环境，美化城乡都是极为有利的。
第二节基本资料一、地形资料闸址处系平原型河段，两岸地势平坦，地面高程约为40.00m左右。
河床坡降平缓，纵坡约为1/10000，河床平均标高约为30.0m，主槽宽度约为80—100m，河滩宽平，至复式河床横断面，河流比较顺直。
附闸址地形图一张（1/1000）二、地质资料（一）根据钻孔了解闸址地层属河流冲积相，河床部分地层属第四级蟓更新世Q3与第四纪全新世Q4的层交错现象，闸址两岸地面高程均在43m 左右。
闸址处地层向下分布情况如下：1、重粉质壤土：分布在河床表面以下，深约3m。
2、细砂：分布在重粉质壤土以下（河床部分高程约在28.8m以下。
）3、中砂：分布在细砂层以下，在河床部分的厚度约为5m左右。
4、重粉质壤土：分布在中砂层以下（深约22m以下）。
5、中粉质壤土：分布在重粉质壤土以下，厚度5—8m。

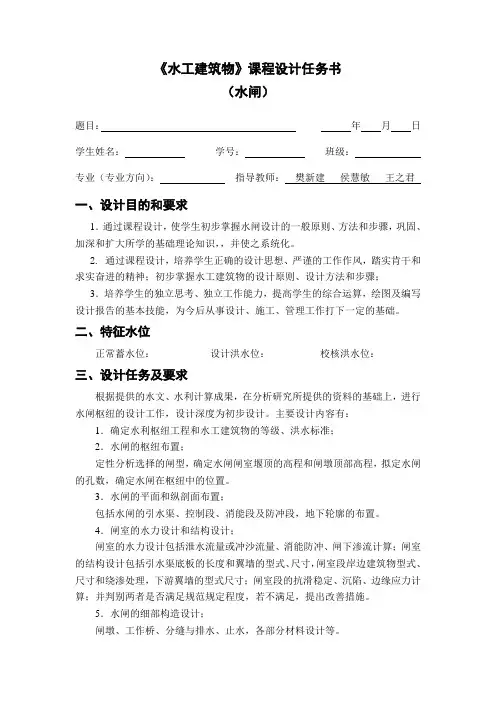

《水工建筑物》课程设计任务书（水闸）题目：年月日学生姓名：学号：班级：专业（专业方向）：指导教师：樊新建侯慧敏王之君一、设计目的和要求1．通过课程设计，使学生初步掌握水闸设计的一般原则、方法和步骤，巩固、加深和扩大所学的基础理论知识，，并使之系统化。
2. 通过课程设计，培养学生正确的设计思想、严谨的工作作风，踏实肯干和求实奋进的精神；初步掌握水工建筑物的设计原则、设计方法和步骤；3．培养学生的独立思考、独立工作能力，提高学生的综合运算，绘图及编写设计报告的基本技能，为今后从事设计、施工、管理工作打下一定的基础。
二、特征水位正常蓄水位：设计洪水位：校核洪水位：三、设计任务及要求根据提供的水文、水利计算成果，在分析研究所提供的资料的基础上，进行水闸枢纽的设计工作，设计深度为初步设计。
主要设计内容有：1．确定水利枢纽工程和水工建筑物的等级、洪水标准；2．水闸的枢纽布置；定性分析选择的闸型，确定水闸闸室堰顶的高程和闸墩顶部高程，拟定水闸的孔数，确定水闸在枢纽中的位置。
3．水闸的平面和纵剖面布置；包括水闸的引水渠、控制段、消能段及防冲段，地下轮廓的布置。
4．闸室的水力设计和结构设计；闸室的水力设计包括泄水流量或冲沙流量、消能防冲、闸下渗流计算；闸室的结构设计包括引水渠底板的长度和翼墙的型式、尺寸，闸室段岸边建筑物型式、尺寸和绕渗处理，下游翼墙的型式尺寸；闸室段的抗滑稳定、沉陷、边缘应力计算；并判别两者是否满足规范规定程度，若不满足，提出改善措施。
5．水闸的细部构造设计；闸墩、工作桥、分缝与排水、止水，各部分材料设计等。
6．闸基处理。
四、进度安排五．课程设计的要求1. 设计一律在设计教室进行，无故不参加设计规定时间的三分之一者，或抄袭他人成果者，均以零分计（抄袭双方）。
2. 每位学生必须独立完成课程设计的内容，提交设计成果。
设计成果包括：(1)计算书一份要求详细列出所有计算过程，并附计算草图；要求列出计算成果，简要说明计算成果的合理性，或设计的不足和还可以进一步改进的地方。
水闸毕业设计水闸设计 CKBOOD was revised in the early morning of December 17, 2020.水闸设计说明书SLUICE DESIGN SPECIFICATION设计题目：水闸工程学院名称：专业名称：水利水电工程班级名称：姓名：学号：指导教师：教师职称：年月日目录一、设计任务----------------------------------------------------二、设计基本资料----------------------------------------------- 概述------------------------------------------------------------ 防洪---------------------------------------------------------- 灌溉----------------------------------------------------------规划数据 ------------------------------------------------------- 孔口设计水位、流量-------------------------------------------- 闸室稳定计算水位组合------------------------------------------ 消能防冲设计水位组合------------------------------------------ 地质资料 ------------------------------------------------------- 闸基土工试验资料---------------------------------------------- 闸的设计标准 --------------------------------------------------- 其它有关资料---------------------------------------------------- 闸上交通------------------------------------------------------ 三材---------------------------------------------------------- 地震资料------------------------------------------------------ 风速资料------------------------------------------------------ 三、枢纽布置---------------------------------------------------防沙设施 ------------------------------------------------------- 引水渠的布置 ---------------------------------------------------闸室段布置---------------------------------------------------- 上游连接段布置------------------------------------------------ 下游连接段布置------------------------------------------------ 四、水力计算----------------------------------------------------闸孔设计------------------------------------------------------- 闸室结构形式-------------------------------------------------- 堰型选择及堰顶高程的确定-------------------------------------- 孔口尺寸的确定------------------------------------------------ 消能防冲设计------------------------------------------------- 8消力池的设计------------------------------------------------- 8海漫的设计-------------------------------------------------- 防冲槽的设计-------------------------------------------------- 五、防渗排水设计------------------------------------------------地下轮廓设计-------------------------------------------------- 底板------------------------------------------------------------------------------------------------------------------------- 排水、止水---------------------------------------------------- 防渗长度验算-------------------------------------------------- 渗流计算------------------------------------------------------ 地下轮廓线的简化---------------------------------------------- 确定地基的有效深度-------------------------------------------- 渗流区域的分段和阻力系数的计算-------------------------------- 渗透压力计算：---------------------------------------------- 14抗渗稳定验算-------------------------------------------------- 六、闸室布置与稳定计算 --------------------------------------- 17闸室结构布置-------------------------------------------------- 底板---------------------------------------------------------- 闸墩---------------------------------------------------------- 胸墙-------------------------------------------------------- 17工作桥----------------------------------------------------- 17交通桥------------------------------------------------------ 18闸室稳定计算------------------------------------------------ 19荷载计算---------------------------------------------------- 19稳定计算------------------------------------------------------ 七、闸室结构设计--------------------------------------------- 27闸墩设计---------------------------------------------------- 27底板结构计算------------------------------------------------ 28闸基的地基反力计算------------------------------------------ 28不平衡剪力及剪力分配------------------------------------------ --------------------------------------------------------------- 弯矩计算------------------------------------------------------ ------------------------------------------------------------- 36 ------------------------------------------------------------- 37八、两岸连接建筑物-------------------------------------------- 37九、水闸细部构造设计 ------------------------------------------ 38十、基础处理-------------------------------------------------- 38十一、总结---------------------------------------------------- 38参考文献------------------------------------------------------ 40水闸课程设计计算说明书1、设计任务兴化闸为无坝引水进水闸，该枢纽主要由引水渠、防沙设施和进水闸组成，本次设计主要任务是确定兴化闸的型式、尺寸及枢纽布置方案；并进行水力计算、防渗排水设计、闸室布置与稳定计算、闸室底板结构设计等，绘出枢纽平面布置图及上下游立视图。
水闸课程设计任务书一、课程设计目的课程设计是学生把所学的理论和生产实践相结合的重要环节，其目的是：1.培养综合应用所学理论知识解决实际工程问题的能力，初步掌握水利工程设计的方法和步骤；2.加深对所学理论知识的理解。
3.训练提高编写设计报告及绘图的技能。
4.提高独立解决工程实际问题的能力。
二、设计任务根据所给地形、地质、水文和其他资料及相应的部分成果，进行开敞式水闸设计。
具体任务如下：1.选择闸孔型式。
2.通过水力计算，确定水闸闸孔尺寸、孔数及消能防冲形式和尺寸。
3.按防渗要求布置闸基地下轮廓线，拟定防渗设施的形式、尺寸和构造。
用改进阻力系数法计算渗透压力。
4.根据规范及相关设计手册，拟定底板、闸墩、边墩、闸门、启闭机、工作桥、交通桥的形式和尺寸。
5.进行闸室稳定计算及地基应力验算。
6.拟定上下游翼墙及护坡的形式、构造及尺寸。
三、设计成果及要求设计成果包括设计图、设计说明书，其要求如下：1.设计说明书：内容应包括本建筑物的设计原始资料、设计原理、各部分结构尺寸确定的依据及详细的计算过程，应列出计算公式和计算简图，计算结果尽可能以表格的形式表达。
设计说明书提交电子版及手写纸质版。
2.设计图：提交水闸总平面布置图、纵剖面图、闸室横剖面图、上下游连接段横剖面图，图纸图幅按A3图绘制，提交CAD图。
要求按规范制图，比例适当、尺寸齐全、图面饱满。
四、设计时间安排课程设计完成时间为：11月26日—12月20日。
五、设计说明书编写提纲1.总论1.1概述1.2基本资料2.水闸的水力设计2.1水闸的闸孔设计（闸室的结构型式及孔口尺寸确定）2.2水闸的的消能防冲设计3.水闸的防渗排水设计3.1地下轮廓设计（闸室的结构型式及孔口尺寸确定）3.2防渗排水设计及渗透压力计算3.3防渗排水设施及西部构造4.闸室布置4.1闸底板和闸墩4.2工作桥、交通桥4.3闸门和启闭机5闸室稳定计算5.1荷载及其组合5.2闸室稳定计算5.3地基应力验算6上下游连接建筑物6.1上游连接建筑物6.2下游连接建筑物水闸设计基本资料一．工程概况及任务本水闸为一在河道上修建的拦河闸。
湖南水利水电职业技术学院Hunan Technical College of Water Resources and Hydro Power课程设计任务书课题名称水闸设计适用专业：水利工程指导老师：张伟龙设计开始日期：2012 年6月14 日设计结束日期：2012 年 6 月18 日水利工程系水闸课程设计任务书一、课程设计的目的课程设计是学生把所学的理论和生产实践相结合的重要环节，所以通过课程设计要达到以下的目的：1、根据理论知识的学习，使所学的专业技能得到巩固、扩大、深入和系统化。
2、培养综合运用所学知识解决实际工程问题的能力，初步掌握水利工程设计的方法和步骤。
3、训练和提高编写设计文件，进行各种计算和绘制水利工程图的能力和技巧。
4、提高独立钻研问题的能力，培养严肃认真，实事求是，刻苦钻研的工作作风。
二、设计的任务：（一）根据所给地形、地质、水文和其它有关资料及相应的规划成果，在给定的闸轴线上进行开敞式水闸设计。
1、闸孔型式选择。
2、通过水力计算，确定水闸闸孔尺寸、孔数及消能防冲形式和尺寸。
3、按防渗要求布置闸基地下轮廓线。
拟定防渗排设备的形式，尺寸和构造。
计算渗透压力。
4、参照已建成类似工程，拟定底板、闸墩、边墩、闸门、启闭机、启闭机桥、公路桥及检修桥的形式和尺寸。
5、闸室稳定计算及地基应力验算。
6、拟定上、下游翼墙及护坡的形式、构造及尺寸。
7、细部构造拟定。
三、设计成果及要求设计成果包括设计图，设计说明书，其要求如下。
1、设计图：一律铅笔绘制，要求制图正确，图面饱满，绘制清晰、比例适当、尺寸齐全。
2、图幅规定为1号图，内容为水闸总体布置平面图与纵剖面图。
1张3、设计说明书：说明书的内容应包括本建筑物的设计原始资料。
设计原理和基本构思以及各部分结构型式和尺寸。
计算部分应列出使用的公式和参数并附有计算简图。
计算结果尽可能以表格形式表达。
四、课程设计时间安排：1、了解任务书及熟悉资料半天2、水力学计算及渗流计算半天3、闸室布置及稳定计算及上下游联接建筑物布置 1天半4、画图 2天5、整理报告半天合计 5天湖南水利水电职业技术学院Hunan Technical College of Water Resources and Hydro Power课程设计指导书课题名称水闸设计适用专业：水利工程指导老师：张伟龙设计开始日期：2012 年6月14 日设计结束日期：2012 年 6 月18 日水利工程系水闸课程设计基本资料一、工程概况本枢纽位于某河下游，主要任务是壅高水位，以满足河流两岸引水灌溉要求，并适当照顾到工业给水、陆路交通等。
目录水闸课程设计任务书...................................................................................... - 2 - 一．工程任务.......................................................................................... - 2 - 二．基本资料.......................................................................................... - 2 - 三．设计内容.......................................................................................... - 3 - 四．设计成果.......................................................................................... - 3 - 五．时间安排.......................................................................................... - 3 - 水闸课程设计计算书...................................................................................... - 4 - 第一章闸室布置.................................................................................. - 4 - 一．闸型选择及水闸级别...................................................................... - 4 - 二．闸室基本尺寸的确定...................................................................... - 4 - 三．泄流能力校核.................................................................................. - 6 - 第二章消能与防冲设计...................................................................... - 8 -一.消能计算的控制情况......................................................................... - 8 -二.消力池长度的计算........................................................................... - 10 -三.护坦构造........................................................................................... - 11 -四.海漫的长度和型式........................................................................... - 11 -五．防冲槽设计.................................................................................... - 11 - 第三章防渗设计................................................................................ - 12 - 一．选择地下轮廓线............................................................................ - 12 -二.渗透压力计算................................................................................... - 12 -第四章闸室抗滑稳定计算................................................................ - 13 - 一，荷载计算........................................................................................ - 13 - 二．抗滑稳定计算................................................................................ - 14 - 三．基地压力计算................................................................................ - 14 - 第五章闸室结构计算........................................................................ - 15 - 一．计算情况........................................................................................ - 15 - 二．计算方法........................................................................................ - 15 -水闸课程设计任务书一．工程任务本枢纽位于某河下游，主要任务是雍高河道水位，以满足河道两岸引水灌溉要求，并适当照顾到工业给水、陆路交通等。
毕业设计（论文）任务书专业：水利水电工程专业学号： 1442001212790姓名：郑翔飞指导教师：向宏安一、题目：建始县四十二坝水库防洪工程泄水闸设计方案二、主要任务与目标：设计的地段位于湖北省建始县四十二坝水库管养所。

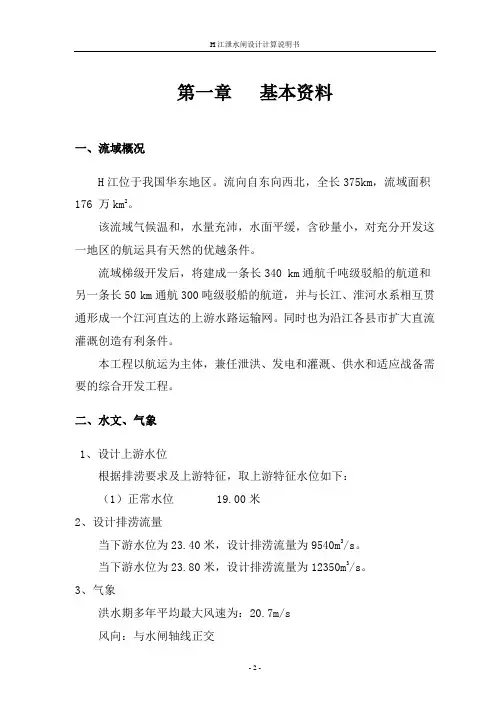

流向自东向西北，全长375km，流域面积176 万km2。
是建始县境内重要水利水电枢纽。
该流域气候温和，水量充沛，水面平缓，含砂量小，对充分开发这一地区的航运具有天然的优越条件。
流域内有耕地700多万亩，矿藏资源十分丰富，工矿企业较发达，有国家最大的有色金属冶炼工程铜基地及腹地内的建材轻工。
原材料及销售地大部分在长江流域各省、市地区，利用水运的条件十分优越。
河道径流主要以降水补给为主，属混合补给型河流，多年平均流量10.2m3/s，年径流量为3.2×108m3。
设计基本资料河道治理工程位于县内，上游段起自于山水库下游尾水处，下游终止于村附近，河道总长度11.0km，由于受洪水常年冲刷河谷极不规则，宽窄不一，河道宽度80～300m，天然比降为1/190～1/300。
本次河道综合整治工程设计主要内容为市中心段左右岸共 3.1km河堤，即上游约730m至农场引水口处，其中左岸已建防洪堤长1029.1m （Z 0+528.7～Z 1+557.8），拆除无埋深防洪堤208.1m（Z 0+528.7～Z 0+736.8），新建防洪堤长736.8m（Z 0+000～Z 0+736.8），总长1557.8m；右岸已建防洪堤长1093.6m（Y 0+437.2～Y 1+530.8），新建防洪堤长437.2m（Y 0+000～Y 0+437.2），总长1530.8m。
另外，在平原村附近冲掏很严重急需防洪治理的1000m河岸。
在河道两岸防洪堤与滨河东、西路之间进行园林景观设计。
为全县各族人民提供良好的居住环境，在县中心段河道设置两座挡水建筑物，梯级挡水建筑物将使区段长年形成水面，夏季水面绿波荡漾，配以水上游乐项目，将成为市民休闲娱乐的好去处。
第一章综合说明第一节概述本工程闸址位元于龙坝乡驻地—龙坝河与其左岸支沟交汇口之上游约150m处，拦河闸所担负的任务是正常情况下拦河截水，抬高水位，以利引水。
洪水时开闸泄水，以保安全。
主要用于电站引水发电。
根据《水利水电工程等级划分及洪水标准》(SL252—2000)，本引水式电站首部枢纽工程等别为Ⅴ等，主要建筑物级别为五级；设计洪水标准确定为20年一遇，校核洪水标准确定为50年一遇。
第二节基本数据1、基本概况电站位置：龙坝乡水系：岷江水系开发方式：引水式引用流量：2.5m3/s2、流域概况1）、河流概况坝（闸）址位于龙坝乡驻地—龙坝河与其左岸支沟交汇口之上游约150m处。
河道顺直，纵坡降约55‰，河床横宽15～20m。
左岸漫滩宽约15m，其后为河间三角形洪积阶地，阶面高出河水面10～15m，边坡稳定。
右岸坡麓有崩坡积块碎石，基岩大面积出露，边坡稳定；坝线处为崩坡积层边坡，坡角30～40°，边坡稳定。
坝线下游向约30 m处出露基岩，顺河长约60m，岩层为三迭系上统侏倭组（T3zh）浅灰色薄～中厚层状变质钙质石英砂岩、千枚岩。
沉砂池位于右岸一级阶地上，地形地质条件宜于布置建筑物。
阶地表层为砂壤土夹砾碎石，厚度1～1.5 m，其下为冲洪积砂漂块卵石层，粒度大小悬殊，局部有架空结构，均匀性差。
池基持力层为冲洪积砂漂块卵石层，能满足沉砂池对承载、抗滑等稳定性要求。
2）、气象气象特征值统计表3）、水文、泥沙（1）径流多年平均流量42.3m3/s，多年平均年径流深777.6mm，折合年径流量13.37亿m3。
径流的年内分配与降雨的年内分配基本一致。
年内分配大致为：丰水期5～10月，主要为降雨补给；枯水期11月～次年4月，主要由地下水和融雪水补给。
每年4月以后径流随着降雨的增大而逐渐增大，6、7两月水量最丰，8月份相对较小，9月份次丰，11月起由于降雨量的减少，径流开始以地下水补给为主，稳定退水至翌年3月。
水闸毕业设计任务书慈溪市三八江水闸初步设计浙江水利水电专科学校水利工程系二00四年三月一、毕业设计目的和作用毕业设计是学生在大学期间最后一个全面性、总结性、实践性的教育环节，是学生运用所学的知识和技能，解决某一工程具体问题的一项尝试，是走向工作岗位前的一次实战演习，主要目的作用如下：1、将学生在专业课程及基础课程内说学到的知识加以系统化、巩固和加深，扩大学生所学的基本理论知识和专业知识。
2、培养学生独立解决本专业技术问题和综合运用所学知识解决实际问题的能力和创新精神，鼓励大胆提出新的设计方案和技术措施。
3、培养学生掌握设计工作的流程和方法，在设计、计算、绘图、编写设计文件等方面的锻炼和提高。
4、培养学生形成正确的设计思想，树立严肃认真，实事求是和刻苦钻研的精神。
二、设计题目慈溪市三八江水闸初步设计三、设计内容（一）围垦工程枢纽总体布置（二）水闸设计（详见指导书）1.闸址选择（定性分析）2.枢纽布置3.闸室布置4.两岸连接建筑物设计5.消能防冲设计6.防渗排水设计7.闸室稳定计算8.地基处理设计9.水闸主要结构设计10.施工组织设计和概预算（本次不作要求）四、设计成果与要求（一）设计成果（1）毕业设计计算书说明书各一份（2）图纸：i.围垦工程枢纽布置图ii.闸室平面布置图iii.水闸上下游立视图iv.水闸纵向剖视图v.水闸闸底板配筋图及细部构造图（二）设计要求（1）认真阅读设计任务书及指导书，根据设计任务书查找参考书及有关资料、设计规范，复习教材相关内容。
（2）根据设计任务书要求，理清全部工作程序及基本共作思路，以便更好更快地搞好设计。
（3）设计计算说明书便写有逻辑，思路清楚，计算公式清楚，架设条件及参数选取有说明，参考资料能及时注明。
说明文字简练，语句通顺，计算必须附以示意简图。
（4）毕业设计期间应严格遵守设计纪律，独立完成各阶段设计任务。
五、进度安排及各阶段要求毕业设计时间短，除去答辩、制图、整理计算说明书及五一放假，实际设计约6周，时间安排大致如下表，希同学们能尽量在规定时间完成相应设计任务。
1、毕业设计进度计划：周数时间各设计阶段主要内容工作量（%）第9周0405--0409 熟悉资料，工程总体布置10第10周0412--0416 闸孔布置、水力计算10第11周0419--0423 防渗排水布置计算、消能防冲设计20第12周0426--0507 闸身渗流稳定、抗滑稳定计算及校核20第13周第14周0510--0516 闸底板、闸墩、翼墙结构计算20第15周0517--0530 制图、整理说明书20第16周第17周0530--0604 答辩准备及毕业答辩2、各阶段要求详见毕业设计任务书。
水闸毕业设计指导书慈溪市三八江水闸初步设计姓名学号班级专业浙江水利水电专科学校水利工程系二00四年三月第一章工程概况§1—1 区域概况一、自然地理慈溪海涂位于杭州湾那南岸，属于淤张型岸滩，是钱塘，杭州湾演变的产物。
滩面相对稳定，围垦条件优越。
为了配合杭州湾大通道及慈溪宁波的经济发展，兴建四灶浦西围涂工程。
慈溪西河、西北河水系位于慈溪西北沿海，本区交通设施完善，是主要的产棉区，根据甬江流域综合规划，本河区为北排河系，主要通过三八江和陆中湾闸外排出海。
本工程位于慈溪市西北区北部海涂地区的三八江上，是为了配合已围海涂十塘区块而兴建的。
本区块涂面高程2.5～4.5m（武松高程，下同）之间，工程所在地三八江与相邻河道陆中湾的流域面积合计262.4 km2。
二、水文气象本工程围区内主要气象台有庵东，离三八江水闸工程控制流域中心以南12公里左右处。
慈溪市属亚热带季风气候区，多年平均气温16度，多年平均降雨量1272.8mm，主要集中在梅雨季节和台风季节，多年平均风速3.0m/s，最大风速19.0m/s。
水资源总量缺乏，人均水资源占有量510.41 m3为浙江省人均占有量的24%，是宁波市缺水最严重的地区。
本区水层浅薄，含砂量大，潮流为主要水动力，潮差大，进潮流量大。
根据实测，庵东滩前面深水区涨潮最大垂线平均流速为3m/s，落潮为2.5m/s。
三、区域地质根据地勘察院报告，本场地地基土以砂质粉土为主，地基承载力较高。
具体各层分述如下：），结构松散，强度低。
①4.5～5.1m 淤泥质粉质粘土（mQ4)，湿～很湿，稍密。
②-1.68～6.19m 砂质粉土(mQ41③-10.30～-17.10m 粘质粉土(mQ)，饱和，稍密。
4工程场地地基土以砂质粉土为主，分布广，厚度大，土层含水量低，孔隙比小，强度大等特性；但渗透性大。
），属中低压缩性土，地基承载力水闸的持力层为砂质粉土（mQ4标准值大于170Kpa；e=0.790，Es=12.00Mpa，c=5.9Kpa，Φ=29.9o，Kv=2.07×10-4。
§1—2 新建缘由慈溪市人均占有耕地0.65亩，只有全国人均耕地的0.5。
随着经济不断发展，人多地少的矛盾不断突出，目前仍以每年0.4万亩的速度锐减。
为扭转被动局面，实现耕地动态平衡，充分开发慈溪市丰富的海涂资源，故实施西围涂工程的开发建设。
西围涂工程的建成不仅可以增加土地资源，满足慈溪市土地动态平衡的要求，为慈溪市的工农业可持续发展创造条件，而且为沿海大通道——杭州湾大桥建设提供建设用地。
三八江水闸工程是西围涂工程的一个重要组成部分，同时担负着慈溪市东河区大部分的排涝任务，建设本工程是十分必要的。
§1—3 工程等别、主要建筑物级别及设计标准根据《西围涂工程初步设计报告》，三八江水闸内的最大排涝流量=364.94m3/s。
设计排涝期内河最高水位5.820m（20年一遇）。
为Q5%三八江水闸为西围涂工程组成部分，西围涂工程为三等工程，三八江水闸建筑物等级同海塘，其主要建筑物为3级，三八江水闸是主要建筑物故为3级建筑物，次要建筑物为4级。
水闸的闸顶高程安50年一遇高潮位与相应的风浪组合确定，排涝标准为20年一遇3日暴雨4天排至作物耐淹水位。
抗震等级：根据《1/4000万中国地震烈度区划图》（1990），本场区最大地震震级为Ⅵ级，不考虑地震设防。
2§1—4 主要参考资料1、《水闸设计上下册》，华东水利学院主编2、《水闸》灌区水工建筑物丛书3、《水工建筑物》大专教材4、《水闸设计规范》SL265-20015、《钢筋混凝土结构》大专教材6、《水力学》大专教材7、《小型水利水电工程设计图集，水闸分册》8、《水工设计手册》1、2、3分册第二章水文计算第三章排涝计算因毕业设计时间限制，水文计算与排涝部分不要求具体计算，水文、排涝计算具体成果如下：=7.88m外海设计高潮位P2%外海设计平均低潮位1.50m=5.82m，相应闸下水位1.5m设计洪水位P5%=5.99m，相应闸下水位4.8m校核洪水位P2%内河设计高水位（启排水位）4.80m内河设计低水3.5m最大排涝流量364.94 m3/s最大单宽流量15.2 m3/s.m3第四章水闸设计§4—1 设计任务通过前两章的分析和排涝计算，我们已初步拟定闸底槛高程和闸孔总净宽。
本章进行水闸布置和结构设计。
水闸设计任务如下：1、闸址选择（定型分析）2、枢纽布置3、闸室布置4、两岸连接建筑物设计5、消能防冲设计6、防渗排水设计7、闸室稳定计算8、地基处理设计9、水闸主要结构设计§4—2 闸址选择闸址选择是水利规划阶段一项重要工作。
一般根据工程所担负的任务，确定一个建闸的范围，然后在范围内选择几个可能的位置。
通过经济技术比较选出一个较为优越的闸址。
本设计课题为沿海挡潮闸承担着排涝和挡潮任务。
根据本工程所承担的任务，水闸应选择在现三八江的外延处，尽量顺直。
根据工程地质条件，此处属中低压缩性土，地基承载力标准值较高，但下游抗冲能力较差。
为使海塘轴线尽可能顺直，水闸位置尽可能照顾到横塘。
将原三八江闸外移，并在原闸位置垂直于横堤轴线开挖引河。
闸址坐落于地下水位较高，最新4淤积的海涂上。
本次毕业设计闸址按《西围涂工程可行性研究报告》已经选定，如附图一所示。
不需另外选择位置。
只需对已拟定闸址的合理性进行定性分析。
§4—3枢纽布置三八江闸枢纽建筑物有排涝挡潮闸、横堤、三八江新开挖渠和管理用房，整个枢纽的布置简单。
三八江排涝挡潮闸主要由上游连接段、闸室段和下游连接段三部分组成。
上游连接段包括钢筋混凝土铺盖、护底和上游防冲槽和两岸翼墙，护坡。
下游连接段包括消力池、护坦、防冲槽和下游翼墙。
闸室段包括闸底板、闸墩、胸墙、闸门和启闭机房等。
三八江的河床宽度140m。
具体枢纽位置图见附图。
设计基本资料如下：1.横堤轴线按3.0m等高线布置，新围海涂涂面高程2.3m；2.横堤（海堤）断面技术参数：断面形式：带有平台的复式堤顶高程：10.53m顶宽：7m迎海坡：双坡式，上、下坡比均为1：2.5，在7.5m高程处设置一宽度为5.5m的平台内坡：单坡，坡比1：2.5护坡：外海坡铺设40cm干砌石加30cm混凝土栏栅板；内坡用浆砌石砌成城门拱型式结合草皮护坡。
3.新开引渠技术参数两岸边坡坡度：1：2河底底宽：80m（本次毕业设计不进行干渠与闸孔的配套设计，因为干渠尺寸已知）河道纵坡：1：10000糙率系数：n=0.025河底高程：1.5m4.干渠两侧塘裙技术参数塘裙顶部高程：6.5m塘裙顶部宽度：20m55.闸下排水渠技术参数：省略，闸下直接与海相连6.管理用房：宜布置在干渠左岸，朝向正南或东南，可避开冬季西北风的侵袭§4—4闸室布置一、设计任务1、闸孔形式及尺寸的拟定2、闸顶高程的确定3、闸墩型式及尺寸的拟定4、闸门型式尺寸的拟定及启闭机的选择5、胸墙结构型式及尺寸6、工作桥的型式及尺寸的确定7、交通桥的型式及尺寸拟定8、底板型式及尺寸的确定9、闸室分段二、闸室结构布置一般原则1、各构成部分结构合理，工作可靠，运行管理方便；2、各部分布置紧凑、相互协调；3、整个闸室的结构中心尽可能接近底板中心；4、本工程建于松软地基上，进行结构布置与选型时应注意有些具体问题，请参考《水闸设计规范》、《水工建筑物》有关章节进行布置。
三、闸孔型式及尺寸的拟定（一）闸孔型式的选择1、闸孔型式6闸孔形式有宽顶堰、低实用堰和胸墙孔口对于挡潮闸，排涝时，内河水位并不太高，挡潮时外海潮位较高，且变幅大。
为减小闸门的高度，可以考虑用胸墙代替一部分闸门的高度。
本工程的挡潮高度较大，采用胸墙式自由出流较为合适。
为保证汛期排涝能力，胸墙底部高程应能保证在任何水位下，均不出现孔流状态。
2、堰型选择采用那种型式应根据水闸的运用要求、水流流态、地形和地质等条件选用。
挡潮闸一般选用宽顶堰。
虽然宽顶堰自由泄流时的流量系数较小，但具有泄流能力稳定和地基应力分布均匀等优点，而且宽顶堰较适用于平原地区软土地基税上的水闸。
