高二物理恒定电流练习题

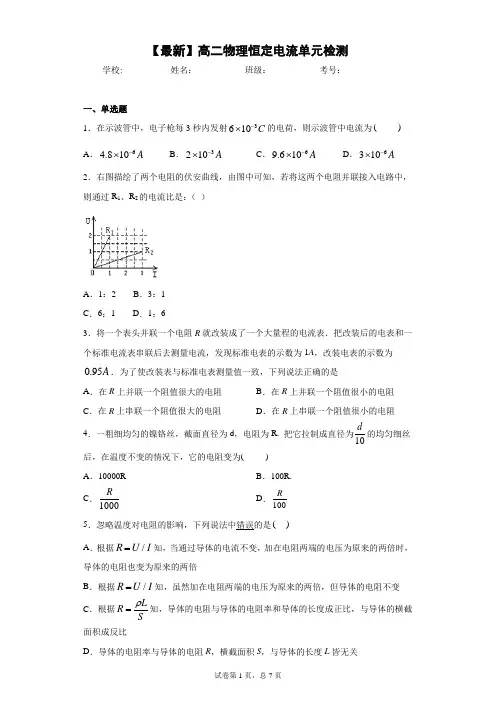

【最新】高二物理恒定电流单元检测学校:___________姓名：___________班级：___________考号：___________一、单选题1．在示波管中，电子枪每3秒内发射3610C -⨯的电荷，则示波管中电流为( ) A ．64.810A -⨯ B ．3210A -⨯ C ．69.610A -⨯ D ．6310A -⨯ 2．右图描绘了两个电阻的伏安曲线，由图中可知，若将这两个电阻并联接入电路中，则通过R 1、R 2的电流比是：（ ）A ．1：2B ．3：1C ．6：1D ．1：63．将一个表头并联一个电阻R 就改装成了一个大量程的电流表．把改装后的电表和一个标准电流表串联后去测量电流，发现标准电表的示数为1A ，改装电表的示数为0.95A ．为了使改装表与标准电表测量值一致，下列说法正确的是A ．在R 上并联一个阻值很大的电阻B ．在R 上并联一个阻值很小的电阻C ．在R 上串联一个阻值很大的电阻D ．在R 上串联一个阻值很小的电阻 4．一粗细均匀的镍铬丝，截面直径为d ，电阻为R. 把它拉制成直径为10d 的均匀细丝后，在温度不变的情况下，它的电阻变为( )A ．10000RB ．100R.C ．1000R D ．100R 5．忽略温度对电阻的影响，下列说法中错误的是( )A ．根据/R U I =知，当通过导体的电流不变，加在电阻两端的电压为原来的两倍时，导体的电阻也变为原来的两倍B ．根据/R U I =知，虽然加在电阻两端的电压为原来的两倍，但导体的电阻不变C ．根据L R S ρ=知，导体的电阻与导体的电阻率和导体的长度成正比，与导体的横截面积成反比D ．导体的电阻率与导体的电阻R ，横截面积S ，与导体的长度L 皆无关6．理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干.设电动机线圈电阻为1R ，它与电热丝电阻值2R 串联后接到直流电源上，吹风机两端电压为U ，电流为I 、消耗的功率为P ，则下列关系式中正确的是( )A ．P UI =B ．()212P I R R =+C ．P UI >D ．()212P I R R <+ 7．如图所示是利用电动机提升重物的示意图，其中D 是直流电动机.P 是一个质量为m 的重物，它用细绳拴在电动机的轴上.闭合开关S ，重物P 以速度v 匀速上升，这时电流表和电压表的示数分别是 5.0I A =和110U V =，重物P 上升的速度0.70/.v m s =已知该装置机械部分的机械效率为70%，重物的质量45.m kg =下列说法正确的是( )A ．电动机消耗的电功率为550 WB ．细绳对重物做功的机械功率为325 WC ．电动机输出的电功率为400 WD ．电动机线圈的电阻为5Ω8．阻值相等的四个电阻、电容器C 及电池(E 内阻可忽略)连接成如图所示电路.开关S 断开且电流稳定时，C 所带的电荷量为1Q ，闭合开关S ，电流再次稳定后，C 所带的电荷量为21.Q Q 与2Q 的比值为( )A ．25B ．12C ．35D ．239．如图所示，甲、乙两个电路都是由一个灵敏电流计G 和一个滑动变阻器R 组成，()1甲表是电流表，R增大时量程增大()2甲表是电流表，R增大时量程减小()3乙表是电压表，R增大时量程增大()4乙表是电压表，R增大时量程减小下列说法正确的是()A．()1和()3B．()1和()4C．()2和()3D．()2和()410．某同学用多用电表的欧姆挡的“×10Ω”挡测量一个电阻的阻值,发现表的指针偏转角度很小,如图所示,为了准确测定该电阻的阻值,正确的做法是()A．应把选择开关换到“×1Ω”挡，重新进行欧姆调零后再测量B．应把选择开关换到“×100Ω”挡，重新进行欧姆调零后再测量C．应把选择开关换到“×100Ω”挡，不用再进行欧姆调零就直接测量D．应把选择开关换到“×1Ω”挡，不用再进行欧姆调零就直接测量11．随着技术的进步，不少国产手机也已极具竞争力，如图所示，为一款手机电池的背面印有的一些符号，下列说法错误．．的是（）A．该电池的容量为500 mA·hB．该电池的电动势为3.6 VC．该电池在正常工作时的额定电流为500 mAD．若电池以10 mA的电流工作，可用50小时二、多选题12．如图所示，图中的四个电表均为理想电表，当滑动变阻器滑片P向右端移动时，下面说法中正确的是（）A．电压表V1的读数减小，电流表A1的读数增大B．电压表V1的读数增大，电流表A1的读数减小C．电压表V2的读数减小，电流表A2的读数增大D．电压表V2的读数增大，电流表A2的读数减小13．手电筒中的干电池的电动势为1.5V，用它给某小灯泡供电时，电流为0.3A，在某次接通开关的10s时间内，下列说法正确的是（）A．干电池把化学能转化为电能的本领比电动势为2V的蓄电池强B．干电池在10s内将4.5J的化学能转化为电能C．电路中每通过1C的电量，电源把1.5J的化学能转化为电能D．该干电池外接电阻越大，输出功率越大14．在如图所示电路中，电源的电动势E=3V，内电阻r=0.5Ω，电阻R1=2Ω，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，则下列叙述中正确的是（）A．I变小，U1变小B．U2变小，U3变大C．电阻R1的电功率减小D．电源的输出功率减小玻璃，它可将阳光转化为电能并储15．上海世博会中国馆的所有门窗都采用LOM E.国家馆顶上的观景台也引进了最先进的太阳能薄膜，它能储藏阳光并利用光电存起来.已知太阳能电池板的开路电压为800mV，短路电流为转换设备将太阳能转化为电能mA现将该电池板与一阻值为20Ω的电阻器连成一闭合电路，下列说法正确的是( 40.)A．电池板的电动势为800 mV B．电池板的内电阻为20ΩC．闭合电路的路端电压为800 mV D．闭合电路的路端电压为400 mV 16．在如图所示的U-I图象中，直线a为某电源的路端电压U与于路电流I的关系图象，直线b为某电阻R的伏安特性曲线．用该电源和电阻R连接成闭合电路，由图象可知（）A．R的阻值1.5ΩB．电源电动势为3V，内电阻为0.5ΩC．电源的输出功率为3.0WD．电源的效率为50%三、实验题17．小灯泡灯丝的电阻会随温度的升高而变大。

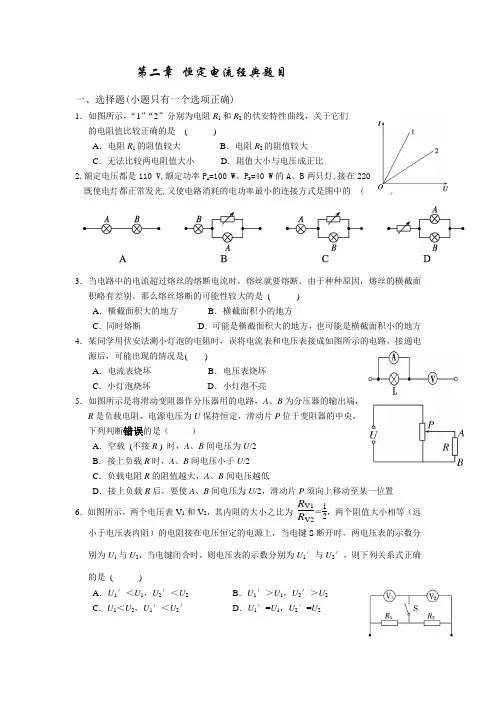

第二章恒定电流经典题目一、选择题(小题只有一个选项正确)1．如图所示，“1”“2”分别为电阻R1和R2的伏安特性曲线，关于它们的电阻值比较正确的是()A．电阻R1的阻值较大B．电阻R2的阻值较大C．无法比较两电阻值大小D．阻值大小与电压成正比2.额定电压都是110 V,额定功率P A=100 W、P B=40 W的A、B两只灯,接在220 V的电路中,既使电灯都正常发光,又使电路消耗的电功率最小的连接方式是图中的 ( )3．当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断．由于种种原因，熔丝的横截面积略有差别。

那么熔丝熔断的可能性较大的是()A．横截面积大的地方B．横截面积小的地方C．同时熔断D．可能是横截面积大的地方，也可能是横截面积小的地方4．某同学用伏安法测小灯泡的电阻时，误将电流表和电压表接成如图所示的电路，接通电源后，可能出现的情况是()A．电流表烧坏B．电压表烧坏C．小灯泡烧坏D．小灯泡不亮5．如图所示是将滑动变阻器作分压器用的电路，A、B为分压器的输出端，R是负载电阻，电源电压为U保持恒定，滑动片P位于变阻器的中央，下列判断错误的是（）A．空载(不接R ) 时，A、B间电压为U/2B．接上负载R时，A、B间电压小于U/2C．负载电阻R的阻值越大，A、B间电压越低D．接上负载R后，要使A、B间电压为U/2，滑动片P须向上移动至某一位置6．如图所示，两个电压表V1和V2，其内阻的大小之比为R V1R V2＝12，两个阻值大小相等（远小于电压表内阻）的电阻接在电压恒定的电源上，当电键S断开时，两电压表的示数分别为U1与U2，当电键闭合时，则电压表的示数分别为U1′与U2′，则下列关系式正确的是()A．U1′＜U1，U2′＜U2B．U1′＞U1，U2′＞U2C．U1＜U2，U1′＜U2′D．U1′=U1，U2′=U27．如图所示，电流表A1(0～3 A)和A2(0～0.6 A)是由两个相同的灵敏电流计改装而成，现将这两个电流表并联后接入电路中。

茌平一中高二物理第二章测试一．选择题，本题共10小题。

1、如图所示，当滑动变阻器滑动触头向左移动时，灯泡A、B、C的亮度将：A.都变亮B.都变暗C.A、B变亮，C变暗D.A、C变亮，B变暗2、如图所示电路中，r是电源的内阻，R1和R2是外电路中的电阻，如果用P r，P1和P2分别表示电阻r，R1，R2上所消耗的功率，当R1=R2=r时，P r∶P1∶P2等于：A、1∶l∶1B、2∶1∶1C、1∶4∶4D、4∶l∶13、如图所示的电路中，当滑动变阻器的滑片向上推动时：A．电压表示数变大，电流表示数变小B．电压表示数变小．电流表示数变大C．电压表、电流表示数都变大D．电压表、电流表示数都变小4、一台直流电动机的电阻为R，额定电压为U，额定电流为I，当其正常工作时下述正确的是A．电动机所消耗的电功率IU B．t秒内所产生的电热为IUtC．t秒内所产生的电热为I2Rt D. t秒内所产生的机械能为I（U－IR）t5、已知两电阻1R、2R的I-U的关系图像如图所示，把1R、2R并联接到一个电源上，1R消耗的电功率为6W，则电源的输出功率为：（）A．8W B．10W C．4W D．15W6、在图中，A. B两图分别为测灯泡电阻R的电路图，下述说法正确的是（）A．A图的接法叫电流表外接法，B图的接法叫电流表的内接法B．A中R测＞R真，B中R测＜R真C．A中误差由电压表分流引起，为了减小误差，就使R<<R v，故此法测较小电阻好D．B中误差由电流表分压引起，为了减小误差，应使R>>R A，故此法测较大电阻好7、如图所示为用直流电动机提升重物的装置，重物的重量为500N，电源电动势为110V，不计电源内阻及各处摩擦，当电动机以0.90m/s的恒定速度向上提升重物时，电路中的电流为5.0A，可以判断：A、电动机消耗的总功率为550WB、提升重物消耗的功率为450WC、电动机线圈的电阻为22ΩD、电动机线圈的电阻为4Ω8、下列关于欧姆表的说法中正确的是：A. 测量电阻前要把红、黑表笔相接，调整调零旋钮，使指针指在电阻刻度的零位上B. 测量电阻时，如果待测电阻不和电源断开，可能会烧坏表头C. 测量电阻时，表针偏转角度越大，说明被测电阻的阻值越大D. 换用另一量程时，需要重新调零9、有一横截面积为S的铜导线，流经其中的电流为I，设每单位体积的导线有n个自由电子，电子电量为e，此时电子的定向转动速度为v，在△t时间内，通过导体横截面的自由电子数目可表示为：A．nvS△t B．nv△t C．I△t/e D．I△t/(Se)10、如图所示，直线A为电源的U－I图线，直线B为电阻R的U－I图线；用该电源和电阻组成的闭合电路，电源输出功率和电路的总功率分别是A．4 W，8 W B．2 W，4 WC．4 W，6 W D．2 W，3 W二、实验题：本题共4小题。

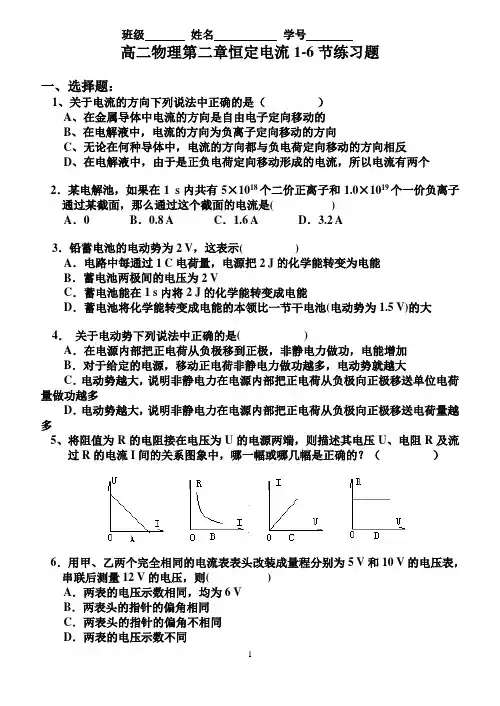

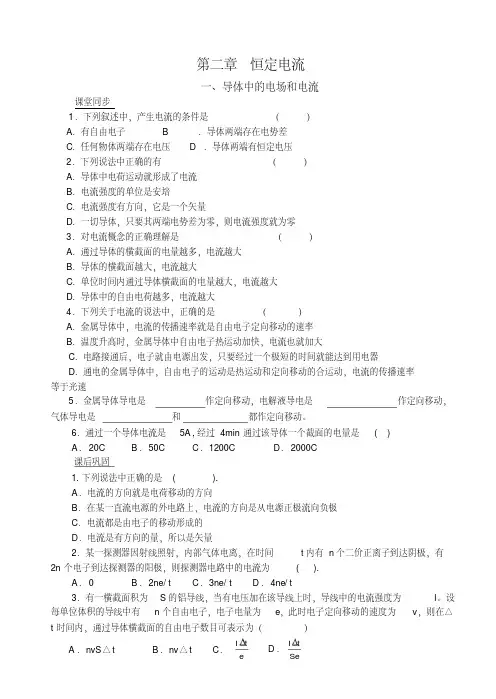

班级姓名学号高二物理第二章恒定电流1-6节练习题一、选择题：1、关于电流的方向下列说法中正确的是（）A、在金属导体中电流的方向是自由电子定向移动的B、在电解液中，电流的方向为负离子定向移动的方向C、无论在何种导体中，电流的方向都与负电荷定向移动的方向相反D、在电解液中，由于是正负电荷定向移动形成的电流，所以电流有两个2．某电解池，如果在1 s内共有5×1018个二价正离子和1.0×1019个一价负离子通过某截面，那么通过这个截面的电流是()A．0 B．0.8 A C．1.6 A D．3.2 A3．铅蓄电池的电动势为2 V，这表示()A．电路中每通过1 C电荷量，电源把2 J的化学能转变为电能B．蓄电池两极间的电压为2 VC．蓄电池能在1 s内将2 J的化学能转变成电能D．蓄电池将化学能转变成电能的本领比一节干电池(电动势为1.5 V)的大4．关于电动势下列说法中正确的是()A．在电源内部把正电荷从负极移到正极，非静电力做功，电能增加B．对于给定的电源，移动正电荷非静电力做功越多，电动势就越大C．电动势越大，说明非静电力在电源内部把正电荷从负极向正极移送单位电荷量做功越多D．电动势越大，说明非静电力在电源内部把正电荷从负极向正极移送电荷量越多5、将阻值为R的电阻接在电压为U的电源两端，则描述其电压U、电阻R及流过R的电流I间的关系图象中，哪一幅或哪几幅是正确的？（）6．用甲、乙两个完全相同的电流表表头改装成量程分别为5 V和10 V的电压表，串联后测量12 V的电压，则()A．两表的电压示数相同，均为6 VB．两表头的指针的偏角相同C．两表头的指针的偏角不相同D．两表的电压示数不同7、有两个经过精确校准的电压表V1和V2，当用它们分别来测量图中的电阻R O 两端的电压时，读数依次为15.3V和15.8V，那么在未接上电压表时，R O两端的电压应是（）A、大于15.8VB、小于15.6VC、在15.3V和15.8V之间D、无法确定8．一同学将变阻器与一只6 V,6～8 W的小灯泡L及开关S串联后接在6 V的电源E上，当S闭合时，发现灯泡发光．按图所示的接法，当滑片P向右滑动时，灯泡将()A．变暗B．变亮C．亮度不变D．可能烧坏灯泡9、在某段电路中，其两端电压为U，通过的电流为I，通电时间为t，若该电路电阻为R，则关于电功和电热的关系，下列结论正确的是（）A、在任何电路中，电功UIt=I2RtB、在任何电路中，电功为UIt，电热为I2RtC、在纯电阻电路中，UIt=I2RtD、在非纯电阻电路中，UIt≥I2Rt10、关于电阻率，下列说法正确的是：（）A. 电阻率ρ与导体的长度L和横截面积S有关B.电阻率表征了导体材料导电能力的强弱，由导体的材料决定，与温度有关C.电阻率越大的导体，电阻也越大D.超导材料的电阻率为无穷大11、若A灯标有“220V 60W”，B灯标有“220V 100W”，把两灯接入电路中，下列说法中正确的是（）A、当通过两灯的电流相等时，A灯比B灯亮B、当通过两灯的电流相等时，B灯比A灯亮C、当加在两灯的电压相等时，A灯比B灯亮D、当加在两灯的电压相等时，B灯比A灯亮12、两根完全相同的金属裸导线，如果把其中一根均匀拉长到原来的2倍，把另一根对折后绞后起来，然后给它们分别加上相同的电压，则在同一时间内通过它们的电量之比为（）A、1：4B、1：8C、1：16D、16：1二、实验题：13、如图所示，小量程电流表G的内阻为25Ω，满偏电流为2mA，若把它改装成5V、20V的两个量程的电压表，那么R1= Ω，R2= Ω。

第3章测评(时间:60分钟满分：100分）一、选择题(本题共12小题，每小题4分,共48分.第1～8题每小题中只有一个选项符合题目要求,第9~12题有多个选项符合题目要求，全部选对的得4分,选对但不全的得2分,有选错的得0分)1。

根据欧姆定律，下列判断正确的是(）A.导体两端的电压越大，导体的电阻越大B.加在气体两端的电压与通过的电流的比值是一个常数C。

电流经过电阻时，沿电流方向电势要升高D。

电解液短时间内导电的U—I图线是一条直线A选项错,欧姆定律不适用于气态导体，故B选项错;由欧姆定律I=U得U=IR，可知电流经过U电阻时，电阻两端有电压，沿电流方向电势降低，故C选项错;欧姆定律适用于电解液导电，故D选项对。

2。

R1=10 Ω,R2=20 Ω，R1允许通过的最大电流为1。

5 A,R2两端允许加的最大电压为10 V。

若将它们串联,加在电路两端的最大电压可以是（)A。

45 V B。

5 V C。

25 V D。

15 VR1、R2串联，R1允许通过的最大电流为1。

5A,经计算,R2允许通过的最大电流仅为0。

5A，则通过串联电路的最大电流以最小的为准，从而求得加在电路两端的最大电压是15V，因而选D.3.下列说法正确的是()A.家庭生活中，常说的“1度”电，指的是电功率的单位B。

功率是1千瓦的空调正常工作1个小时所消耗的电能是1度C.1度等于1 000焦耳D。

1度等于3.6×106瓦度”是电能的单位,是指电功率为1kW的用电器正常工作1小时所消耗的电能，且1度=103×3600J=3。

6×106J,故B项正确。

4。

（2019～2020学年安徽黄山高二上期末质量检测)用电流表和电压表测量电阻的电路如图所示,其中R x为待测电阻。

电表内阻对测量结果的影响不能忽略，下列说法中正确的是(）A.电流表的示数小于通过R x的电流B。

电流表的示数大于通过R x的电流C。

电压表的示数小于R x两端的电压D.电压表的示数大于R x两端的电压,实验采用电流表外接法，电流表所测电流等于通过电阻的电流与通过电压表的电流之和,电流表的示数大于通过R x的电流,故A错误，B正确；由电路图可知，电压表与待测电阻并联,测量待测电阻两端电压，电压表的示数等于R x两端的电压,故C、D错误。

第二章章末综合测试一、选择题(共15个题，10、12、13、14、15为多项选择题，全部选对得4分，局部选对得2分，选错或不选得0分，其余为单项选择题，每题4分，共60分)1．关于正常工作的电动机和白炽灯，以下说法中正确的答案是( )A．电动机和白炽灯消耗的电能均大于产生的热能B．电动机和白炽灯消耗的电能均等于产生的热能C．电动机消耗的电能大于产生的热能，白炽灯消耗的电能等于产生的热能D．电动机消耗的电能等于产生的热能，白炽灯消耗的电能大于产生的热能解析白炽灯是纯电阻用电器其消耗的电能全部转化为内能，电动机是非纯电阻用电器其消耗的电能主要转化为机械能，其中一小局部电能转化为内能，故A、B、D三项错误，C项正确．答案 C设置目的考查纯电阻和非纯电阻在电能转化时的不同2．两根完全一样的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折，然后给它们分别加上一样电压后，如此在同一时间内，通过它们的电荷量之比为( ) A．1∶4B．1∶8C．1∶16 D．16∶1答案 C设置目的考查电流的定义式3.为探究小灯泡L的伏安特性，连好如下列图的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的U­I图象应是( )解析随电流的增加温度逐渐升高，灯丝的电阻率、电阻随之变大，因此C项正确，A、B、D 三项错误．答案 C设置目的考查小灯泡的伏安特性曲线4.如下列图是测定电流表内电阻的电路图，闭合开关S，先调节电阻箱R的电阻值至R1，使电流表指针偏转到满刻度，再把电阻箱R的电阻值调至R2，使电流表指针偏转到满刻度的一半．在电池内电阻忽略不计的情况下，电流表的内阻等于( )A．R2－2R1 B.R22－R1C．R2－R1D．2(R2－R1)解析设电流表内阻为R g，满偏电流为I g，电源电动势为E，根据闭合电路欧姆定律得I g＝ER g＋R1①I g 2＝ER g＋R2②联立①②解得R g＝R2－2R1.答案 A设置目的考查半偏法测电流表内阻的根本原理5.如下列图的电路中，闭合电键S后，灯L1和L2都正常发光，后来由于某种故障使灯L2突然变亮，电压表读数增加，由此推断，这故障可能是( )A．L1灯丝烧断 B．电阻R2断路C．电阻R2短路 D．电容器被击穿短路解析灯丝烧断是断路，电容器被击穿是短路．答案 B设置目的通过对电路的分析寻找故障的原因6.如下列图，A灯与B灯电阻一样，当变阻器滑片向上滑动时，对两灯明暗变化判断正确的答案是( )A．A、B灯都变亮B．A、B灯都变暗C．A灯变亮，B灯变暗D．A灯变暗，B灯变亮解析当变阻器滑片向上移动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律分析得知，干路电流I减小，路端电压U增大，灯A变亮．流过电阻R1的电流I1＝I－I A，由于干路电流I减小，灯A的电流I A增大，所以I1减小，电阻R1的电压减小．灯B的电压U B＝U－U1，由于U增大，U1减小，所以U B增大，灯B变亮．答案 A设置目的考查动态电路中相关物理量变化的分析7.如图1为测量某电源电动势和内阻时得到的U­I图线，用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V ．如此该电路可能是图2中的( )解析 由U­I 图象可求得电源的电动势E ＝6 V ，内电阻r ＝6－44Ω＝0.5 Ω，外电路连接电阻R 时路端电压为4.8 V ，由闭合电路的欧姆定律得E ＝U ＋IrI ＝E －U r ＝6－4.80.5A ＝2.4 A 又I ＝E R ＋r 所以R ＝E I －r ＝(62.4－0.5) Ω＝2 Ω 选项A 、B 、C 、D 四个电路的外电路电阻分别是1 Ω、2 Ω、9 Ω、4.5 Ω.答案 B设置目的 考查对闭合电路欧姆定律和U­I 图的认识8.在研究微型电动机的性能时，应用如下列图的实验电路，当调节滑动变阻器R 并使电动机停止转动时，电流表和电压表的示数分别为0.5 A和2 V ．重新调节R 并使电动机恢复正常运转，此时电流表和电压表的示数分别为2 A 和24 V ，如此这台电动机正常运转时的输出功率为( )A ．32 WB ．44 WC ．47 WD ．48 W解析 电动机的输入功率为P 2＝U 2I 2＝24×2 W＝48 W ，线圈电阻：R ＝U 1I 1＝20.5Ω＝4 Ω.热功率为P 1＝I 22R ＝22×4 W ＝16 W ．输出功率：P 输＝P 2－P 1＝(48－16) W ＝32 W.答案 A设置目的 通过分析电动机在转动和不转动时的区别，考查纯电阻电路和非纯电阻电路的计算9．用两个一样的小量程电流表，分别改装成了两个量程不同的大量程电流表A 1、A 2，假设把A 1、A 2分别采用串联或并联的方式接入电路，如图(a)、(b)所示，如此闭合开关后，如下有关电表的示数和电表指针偏转角度的说法正确的答案是( )A ．图(a)中的A 1、A 2的示数一样B ．图(a)中的A 1、A 2的指针偏角一样C ．图(b)中的A 1、A 2的示数和偏角都不同D ．图(b)中的A 1、A 2的指针偏角一样 解析 大量程电流表是小量程电流表并联一适当小的分流电阻改装而成的．当A 1、A 2并联时，由于A 1、A 2的电阻不同，通过A 1、A 2的电流不等，A 1、A 2的示数不同，但通过每个小量程电流表的电流一样，故指针偏角一样，A 项错误，B 项正确．当A 1、A 2串联时，通过A 1、A 2的电流一样,故示数一样,但A 1、A 2的量程不同，故指针偏角不同，C 、D 项错误.答案 B10.如下列图，电源的电动势为E ，内阻为r ，R 1为定值电阻，R 2为滑动变阻器，C 为电容器，L 为小灯泡，电表均为理想电表，闭合开关S 后，假设滑动变阻器的触头P 向下滑动时，如此( )A ．小灯泡的功率减小B ．电压表的示数增大C ．电容器上的电荷量增加D ．两表示数变化量的比值|ΔU ΔI|不变 解析 A 项，P 下滑，R 2阻值变小，故电路总电阻减小，那么，总电流增大，通过灯泡的电流增大，可知小灯泡的功率增大，故A 项错误；B 项，因电流增大，如此R 1上的电压增大，如此电压表示数增大，故B 项正确；C 项，总电流增大，内电压与R 1上的电压增大，故电容器上电压减小，所以，电容器上的电荷量减小，故C 项错误；D 项，两表示数之比U I＝R 1，故两表示数变化量的比值|ΔU ΔI|仍为R 1不变，故D 项正确；应当选B 、D 两项． 答案 BD11.如图，直线a 、抛物线b 和c 为某一稳恒直流电源在纯电阻电路中的总功率P E 、输出功率P R 、电源内部发热功率P r 随路端电压U 变化的图象，但具体对应关系未知，根据图象可判断( )A ．图象中任意电压值对应的功率关系为P E ＝P r ＋P RB ．P r ­U 图象的对应图线b ，由图知电动势为3 V ，内阻为1 ΩC ．P E ­U 图象对应图线a ，由图知电动势为9 V ，内阻为3 ΩD ．外电路电阻为1 Ω时，输出功率最大为2 W解析 A 项，电源的总功率等于内电阻消耗功率和输出功率之和，即图象中任意电压值对应的功率关系为P E ＝P r ＋P R ，故A 项正确；B 项，根据电功率的计算公式可得：P r ＝〔E －U 〕2r ，由数学知识可知，P r ­U 图象的对应图线b ，故B 项正确；C 项，总功率为：P E ＝EI ＝E·E －U r＝－E r U ＋E 2r ，可知P E ­U 图象对应图线a.由数学知识得知，图象a 的斜率大小为：k ＝E r ＝93＝3；当U ＝0时，P E ＝E 2r＝9 W ．联立解得：E ＝3 V ，r ＝1 Ω.故C 项错误；D 项，当内外电阻相等时，电源的输出功率最大，即当外电路电阻为R ＝r ＝1 Ω时，输出功率最大，最大输出功率为：P m ＝〔12E 〕2R ＝E 24r ＝324×1W ＝2.25 W ．故D 项错误．应当选A 、B 两项． 答案 AB点评 此题的关键要根据功率公式得到三种功率的解析式，利用图象信息进展研究．要有根本的读图能力，根据数学知识来理解图象的物理意义．12．两位同学在实验室利用如图甲所示的电路测定定值电阻R 0、电源的电动势E 和内电阻r ，调节滑动变阻器的滑动触头P 向某一方向移动时，一个同学记录了电流表A 和电压表V 1的测量数据，另一同学记录的是电流表A 和电压表V 2的测量数据．并根据数据描绘了如图乙所示的两条U­I 图线．如此图象中两图线的交点表示的物理意义是( )A ．滑动变阻器的滑动触头P 滑到了最右端B ．电源的输出功率最大C ．定值电阻R 0上消耗的功率为0.5 WD ．电源的效率达到最大值解析 由图象可知，电源的电动势E ＝1.5 V ，r ＝1 Ω，交点位置：R ＋R 0＝U 1I ＝2 Ω，R 0＝U 2I＝2 Ω，R ＝0，滑动变阻器的滑动触头P 滑到了最左端，A 项错误；当电路中外电阻等于内电阻时，电源输出功率最大，但此题R 0>r ，改变滑动变阻器时无法达到电路中内、外电阻相等，此时当外电阻越接近内电阻时，电源输出功率越大，B 项正确；P ＝IU 2＝0.5 W ，C 项正确；电源的效率：η＝IE －I 2r IE，电流越小效率越高，可见滑动触头P 滑到最右端时电源效率最高，D 项错误．答案 BC设置目的将测定电源电动势的U­I图和测电阻的U­I图相结合，综合考查二者的区别和联系13.经过准确校准的电压表V1和V2，当分别用来测量某线路中电阻R两端a、b间的电压时，如下列图，读数依次为12.7 V和12.3 V，如此( )A．a、b间的实际电压略大于12.7 VB．a、b间的实际电压略小于12.7 VC．电压表V1的内阻大于V2的内阻D．电压表V1的内阻小于V2的内阻解析并联电压表使电路电阻减小，电流增大，R′两端电压增大，使ab两端电压比实际电压要小．且电压表的内阻越大，测量值越大，越接近实际电压．答案AC设置目的电压表内阻较大，考查其接入电路时对电路的影响14.某学生在研究串联电路电压特点的实验时，连接成如下列图的电路，接通S后，他将大内阻的电压表并联在A、C两点间，电压表读数为U，当并联在A、B两点间时，电压表读数也为U，当并联在B、C两点间时，电压表的读数为零，如此出现此种情况的原因可能是(R1、R2的阻值相差不大)( )A．AB段断路 B．BC段断路C．AB段短路 D．BC段短路解析电压表并联在AC端和AB端时示数都为U.有两种可能情况：一是AB段断路，电压表示数U为电源电动势；二是AB段没有断路但BC段短路，AB与BC段电压一样．答案AD设置目的考查故障电路的排查15．图甲电路中，D为二极管，其伏安特性曲线如图乙所示．在图甲电路中，闭合开关S，滑动变阻器R的滑片P从左端向右移动过程中( )A．二极管D消耗的功率变大B．二极管D的电阻变大C．通过二极管D的电流减小D．电源的功率减小解析A、B、C三项，滑动变阻器R的滑片P从左端向右移动过程中，滑动变阻器的电阻减小，电路电流增大，由图乙可知，二极管的电阻减小，电流、电压增大，消耗的功率也增大，故A 项正确，B 、C 两项错误；D 项，电源的功率为：P ＝EI ，因为电流增大，所以电源的功率增大，故D 项错误．应当选A 项．答案 A二、实验题(共5小题，每题8分，共40分)16．如下列图为一电学实验的实物连线图．该实验可用来测量待测电阻R x的阻值(约20 Ω)．图中两个电流表量程一样，内阻都较小．实验步骤如下：①调节电阻箱，使它的阻值R 0与待测电阻的阻值接近；将滑动变阻器的滑动触头调到最左端．②合上开关S.③将滑动变阻器的滑动触头向右端滑动，使两个电流表指针都有明显偏转．④记下两个电流表A 1和A 2的读数I 1和I 2.⑤屡次改变滑动变阻器滑动触头的位置，记下A 1和A 2的多组读数I 1和I 2.⑥求R x 的平均值．回答如下问题：(1)根据实物连线图在虚线框内画出实验的电路图，器材用通用的符号表示；(2)不计电流表内阻的影响，用I 1、I 2和R 0表示R x 的公式为R x ＝________．答案 (1)如下列图(2)I 1R 0I 217．(1)在测定一根粗细均匀合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如下列图，校零时的读数为________ mm ，合金丝的直径为________ mm.(2)为了准确测量合金丝的电阻R x，设计出如图甲所示的实验电路图，按照该电路图完成图乙中的实物电路连接．解析(1)按照螺旋测微器的读数原如此得，校零时的读数为0.007 mm，合金丝的直径为0.656 mm－0.007 mm＝0.649 mm(在0.647 mm～0.651 mm都算正确)．(2)连线如下列图．答案(1)0.007 0.649(在0.647 mm～0.651 mm都算正确) (2)见解析图18．某同学准备探究一未知元件Q的伏安特性曲线，他设计了如图甲所示的电路图．请回答如下问题：(1)请将图乙中的实物连线按电路图补充完整．(2)该同学正确连接实验电路后闭合开关，调节滑动变阻器滑动头P，发现电流表和电压表的指针始终不发生偏转．在不断开电路的情况下，他使用多用电表直流电压挡检查电路故障，将多用电表的红、黑表笔与电流表的“＋〞“－〞接线柱接触时，发现多用电表指针发生较大角度的偏转，说明电路故障是________．(3)排除故障后，该同学测得实验数据如下表所示，请在坐标系中作出该元件的U­I图线．序号电流/A 电压/V1 0.00 0.002 0.10 1.003 0.20 1.604 0.30 1.825 0.40 1.956 0.50 2.087 0.60 2.13(4)通过实验可以得出，该元件的阻值随所加电压的增大而________(选填“增大〞“减小〞或“不变〞)．解析使用多用电表直流电压挡检查电路故障，将多用电表的红、黑表笔与电流表的“＋〞“－〞接线柱接触时，发现多用电表指针发生较大角度的偏转，说明多用电表与电源构成通路，电路故障是电流表断路．根据画出的图象，由欧姆定律可知，该元件的阻值随所加电压的增大而减小．答案(1)如图1 (2)电流表断路(3)如图2(4)减小19．某实验小组利用一滑动变阻器和未知内阻的微安表，来测量多用电表“×1k〞挡内部电池的电动势E.(1)该小组采用图甲的电路进展实验，请将图乙中的实物连线连接完整．(2)请将下面的实验步骤补充完整：a．插上红、黑表笔，把多用电表的选择开关拨到欧姆挡的“×1 k〞位置，将红、黑表笔________，调整“欧姆调零旋钮〞，使指针指到“0 Ω〞．b．按照电路图连接好电路．c．接通开关，改变滑动变阻器的阻值，得到多用电表和微安表的示数分别如下列图．多用电表和微安表的读数分别为________ kΩ和________μA.d．断开开关，拔下红、黑表笔，把多用电表的选择开关扳到________位置．(3)由以上信息可得多用电表“×1k〞挡内部电池的电动势为________V(保存两位有效数字)．解析(1)根据电路图，连接实物图，注意红、黑表笔的正、负接法．(2)a.根据欧姆表的使用方法可知，选挡后应将红、黑表笔短接进展欧姆调零；c．欧姆表的读数为R＝22×1 kΩ＝22 kΩ，微安表的读数为242 μA或243 μA或244 μA.(3)根据闭合电路欧姆定律可得E＝I(R＋R0)，I表示微安表的示数、R表示多用电表的读数、R0表示多用电表的内阻，代入数据有E＝242×10－6×(22＋15)×103 V＝8.954 V≈9.0 V.答案(1)电路连接如图(2)短接22 242 交流电压最高挡或OFF挡(3)9.020．(1)某实验小组为了测量某一电阻R x的阻值，他们先用多用电表进展粗测，测量出R x的阻值约为18 Ω左右．为了进一步准确测量该电阻，实验台上有以下器材：A ．电流表(量程15 mA ，内阻未知)B ．电流表(量程0.6 A ，内阻未知)C ．电阻箱(0～99.99 Ω)D ．电阻箱(0～999.9 Ω)E ．电源(电动势约3 V ，内阻约1 Ω)F ．单刀单掷开关2只G ．导线假设干甲同学设计了如图甲所示的实验原理图并连接好实验器材，按照如下步骤完成实验： a ．先将电阻箱阻值调到最大，闭合S 1，断开S 2，调节电阻箱阻值，使电阻箱有适宜的阻值R 1，此时电流表指针有较大的偏转且示数为I ；b ．保持开关S 1闭合，再闭合开关S 2，调节电阻箱的阻值为R 2，使电流表的示数仍为I.①根据实验步骤和实验器材规格可知，电流表应选择________，电阻箱应选择________(选填器材前的字母)②根据实验步骤可知，待测电阻R x ＝________(用步骤中所测得的物理量表示)． (2)同学乙认为该电路可以用来测电源的电动势、内阻．假设所选电流表的内阻R A ＝2.0 Ω，闭合开关S 2，调节电阻箱R ，读出多组电阻值R 和电流I 的数据；由实验数据绘出的1I­R 图象如图乙所示，由此可求得电源电动势E ＝________V ，内阻r ＝________Ω.(计算结果保存两位有效数字)解析 (1)①根据闭合电路欧姆定律可知，通过待测电阻的最大电流为：I max ＝E R x ＝318A ≈0.167 A ＝167 mA ，如果电流表选B ，如此读数误差太大，故电流表应选A ； 电源电动势为3 V ，电流表量程为15 mA ＝0.015 A ，由欧姆定律：I ＝U R可知， 电路中的最小电阻应为：R max ＝E I A ＝ 3 V 0.015 A＝200 Ω，所以电阻箱应选D ； ②根据闭合电路欧姆定律得：S 2断开时有：E ＝I(R x ＋R 1＋R A ＋r)，S 2闭合时有：E ＝I(R 2＋R A ＋r)，解得：R x ＝R 2－R 1；(2)闭合开关S 2，由闭合电路欧姆定律得：E ＝I(R ＋R A ＋r)，整理得：1I ＝1E R ＋R A ＋r E， 由图示：1I ­R 图象可知：0.2×103＝1E ×636＋R A ＋r E， 0．1×103＝1E ×316＋R A ＋r E，：R A ＝2.0 Ω， 解得：E ＝3.2 V ，r ＝2.0 Ω；答案 (1)①A D ②R 2－R 1 (2)3.2 2.0点评 此题考查了测电源电动势与内阻实验、考查了测量电阻的实验，要注意正确根据题意明确实验原理；然后根据所对应的物理规律分析求解即可；对于图象分析问题，要注意根据物理规律确定公式，结合图象的性质分析斜率以与截距的意义．。

第2章恒定电流本卷分第1卷(选择题)和第2卷(非选择题)两局部。

总分为100分，时间90分钟。

第1卷(选择题共40分)一、选择题(共10小题，每一小题4分，共40分，在每一小题给出的四个选项中，第1～6小题只有一个选项符合题目要求，第7～10小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．(某某市2014～2015学年高二下学期期中)关于家庭安全用电，如下说法正确的答案是( )A．将移动插座远离水池B．用湿抹布擦去工作中电器上的灰尘C．使用洗衣机时，电器外壳不用接地D．消毒碗柜、电饭煲和电冰箱可以同时使用一个移动插座答案：A解析：插座外表是绝缘体，一旦受潮就不绝缘，故要远离水，故A正确；当用湿抹布擦去工作中电器上的灰尘时，此时电器正在工作，能导致电路短路烧毁，故B不正确；使用洗衣机时，电器外壳容易有静电出现，所以必须接地，将多余电荷导走，故C不正确；消毒碗柜、电饭煲和电冰箱不能同时使用同一移动插座，原因是负载太大，会导致插座烧毁，故D 不正确。

2．(淄博市2013～2014学年高二上学期三校联考)某居民家中的电路如下列图，开始时各局部工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光。

拔出电饭煲的插头，把试电笔插入插座的左、右插孔，氖管均能发光，如此( )A．仅电热壶所在的C、B两点间发生了断路故障B．仅电热壶所在的C、B两点间发生了短路故障C．仅导线AB断路D．因插座用导线接地，所以发生了上述故障答案：C解析：由于电灯仍正常发光，说明电源是好的，电热壶所在的C、B两点间没有发生短路故障。

把试电笔分别插入插座的左、右插孔，氖管均能发光，说明插座的左、右插孔都与火线相通，说明电热壶所在的C、B两点间没有发生断路故障。

综合分析可知，故障为A、B 间导线断路，即C选项正确。

3．(重庆一中2013～2014学年高二上学期期中)如下列图，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，小灯泡均能发光。

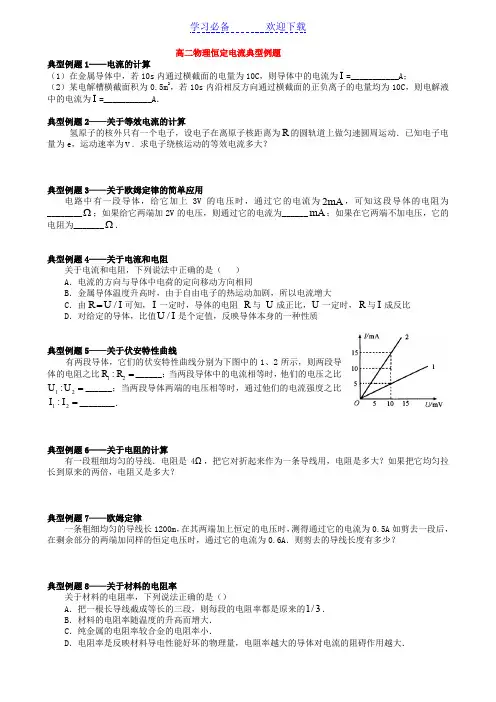

高二物理恒定电流典型例题典型例题1——电流的计算（1）在金属导体中，若10s 内通过横截面的电量为10C ，则导体中的电流为I =___________A ；（2）某电解槽横截面积为0.5m 2，若10s 内沿相反方向通过横截面的正负离子的电量均为10C ，则电解液中的电流为I =___________A ．典型例题2——关于等效电流的计算氢原子的核外只有一个电子，设电子在离原子核距离为R 的圆轨道上做匀速圆周运动．已知电子电量为e ，运动速率为v ．求电子绕核运动的等效电流多大？典型例题3——关于欧姆定律的简单应用电路中有一段导体，给它加上3V 的电压时，通过它的电流为mA 2，可知这段导体的电阻为________Ω；如果给它两端加2V 的电压，则通过它的电流为______mA ；如果在它两端不加电压，它的电阻为_______Ω．典型例题4——关于电流和电阻关于电流和电阻，下列说法中正确的是（ ）A ．电流的方向与导体中电荷的定向移动方向相同B ．金属导体温度升高时，由于自由电子的热运动加剧，所以电流增大C ．由I U R /=可知，I 一定时，导体的电阻 R 与 U 成正比，U 一定时，R 与I 成反比D ．对给定的导体，比值I U /是个定值，反映导体本身的一种性质典型例题5——关于伏安特性曲线有两段导体，它们的伏安特性曲线分别为下图中的1、2所示，则两段导体的电阻之比=21:R R ______；当两段导体中的电流相等时，他们的电压之比=21:U U ______；当两段导体两端的电压相等时，通过他们的电流强度之比=21:I I ________．典型例题6——关于电阻的计算有一段粗细均匀的导线．电阻是4Ω，把它对折起来作为一条导线用，电阻是多大？如果把它均匀拉长到原来的两倍，电阻又是多大？典型例题7——欧姆定律一条粗细均匀的导线长1200m ，在其两端加上恒定的电压时，测得通过它的电流为0.5A 如剪去一段后，在剩余部分的两端加同样的恒定电压时，通过它的电流为0.6A ．则剪去的导线长度有多少？典型例题8——关于材料的电阻率关于材料的电阻率，下列说法正确的是（）A ．把一根长导线截成等长的三段，则每段的电阻率都是原来的3/1．B ．材料的电阻率随温度的升高而增大．C ．纯金属的电阻率较合金的电阻率小．D ．电阻率是反映材料导电性能好坏的物理量，电阻率越大的导体对电流的阻碍作用越大．典型例题9——关于白炽灯使用实际伏安特性曲线一个标有“220V ，60W ”的白炽灯泡，加上的电压U 由零逐渐增大到220V ，在此过程中电压U 和电流I 的关系可用图线表示，在留给出的四个图中，肯定不符合实际情况的是（ ）典型例题10——对于纯电阻电路电功率公式的灵活运用为了使电炉消耗的电功率减小到原来的一半，应采取下列哪些措施．（ ）A 、保持电阻不变，使电流减半B 、保持电阻不变，使电压减半C 、保持电炉两端电压不变，使其电阻减半D 、使电压和电阻备减半典型例题11——计算用电器的电功率的适用公式对计算任何用电器的电功率都适用的公式是（ ）A ．R I P 2= B ．RU P 2= C ．UI P = D ．t W P =典型例题12——关于直流电动机的线圈电阻如图所示，用直流电动机提升重物，重物的质量kg 50=m ，电源供电电压为110V ，不计各处摩擦，当电动机以m/s 90.0=v 的恒定速度向上提升重物时，电路中的电流为5A ，则电动机线圈的电阻为多大？（g 取2m/s 10）典型例题13——关于白炽灯的实际功率一只白炽灯标有“220V ，100W ”的字样，他在正常发光时的电阻多大？当实际电压为55V时，灯泡的实际功率怎样？典型例题14——并联电路中的电流、功率按电阻分配将分别标有“Ω100、W 4”和“Ω5.12、W 8”的两电阻并联后接入电路，则电路两端允许加的最高电压为_____V ．干路中允许通过的最大电流为______A ．这一并联电路的额定功率为______W ．典型例题15——关于电流表与电压表在电路中的串接如图所示，电源电压V 15=U 不变，电阻Ω=21R 、Ω=32R 、Ω=63R ，则当a 、b 间接一只理想电流表时，电流表的读数为______A ．当a 、b 间接一只理想的电压表时，电压表的读数为________V ．典型例题16——电容器在电路中的连接如图所示，电阻Ω=21R ，Ω=42R ，Ω=63R ．电容F 5μ=C ．电源电压V 6=U 不变，分别求电键S 断开和闭合两种情况下，电路达稳定状态后电容器的带电量和电源对电路提供的功率．典型例题17——可变电阻对路中电流变化趋势的影响如图所示，电源电压U 保持不变，当可变电阻3R 的滑动端P 自左向右滑动的过程中，各电阻两端的电压、通过各电阻的电流分别怎样变化？典型例题18——关于电源和直流电路的性质关于电源和直流电路的性质，下列说法正确的是（ ）A ．电源被短路时，放电电流无穷大B ．外电路断路时，路端电压最高C ．外电路电阻值减小时，路端电压升高D ．不管外电路电阻怎样变化，其电源的内、外电压之和保持不变典型例题19——关于电阻的内电阻的求解电动势为2V 的电源跟一个阻值R =9Ω的电阻接成闭合电路，测得电源两端电压为1.8V ，求电源的内电阻．典型例题20——可变电阻的阻值变化对电流以及电压的影响如图所示的电路中，当可变电阻R 的值增大时（ ）A 、ab 两点间的电压增大B 、ab 两点间的电压减小C 、通过电阻R 的电流增大D 、通过电阻R 的电流减小典型例题21——电源的外特性曲线如图所示为某一电源外电路的伏安特性曲线，由图可知，该电源的电动势为_________V ．内阻为______Ω，外电路短路时通过电源的电流强度为______A ．典型例题22——闭合电路的欧姆定律如图所示，Ω=51R ，Ω=92R ．当开关S 断开时，电流表的示数为A 2.0=I ，当开关S 闭合时，电流表的示数为A 3.0='I ．求：（1）电源的电动势和内阻．（2）S 断开和闭合两种情况下，电源的输出功率．典型例题23——闭合电路欧姆定律的应用在下图中，电源的电动势和内阻分别是E 和r ，两定值电阻Ω=101R ，Ω=82R ，当开关S 接1时，电压表示数为2V ，则当S 接2时，电压表示数可能值的范围是多少？典型例题24——有变阻的电路其输出功率的范围值如图所示，Ω=81R ，电源的电动势V 8=E ，内阻Ω=2r ，2R 为变阻器，问：（1）要使变阻器获得的电功率最大，2R 的值应是多大？这时2R 的功率多大？（2）要使1R 得到最大的电功率，2R 的取值多大？1R 的最大功率多大？这时电源的效率多大？（3）调节2R 的阻值，能否使电源有最大的功率r E 4/2输出？为什么？典型例题25——由图象判断电源电动势和电阻阻值如图所示中的图线a 是某电源的外特性曲线，图线b 是电阻R 的伏安特性曲线，这个电源的内阻等于________Ω．用这个电源和两个电阻R 串联形成闭合电路，电源的输出功率为______W ．典型例题26——变阻对电路中电流和电压值的影响如图所示的电路中，当滑动变阻器的滑动头向上移动时，下列结论正确的是（ ）A ．电压表的示数增大，电流表的示数减小．B ．电压表和电流表的示数都增大．C ．电压表的示数减小，电流表的示数增大．D ．电压表和电流表的示数都减小．典型例题27——关于电流表、电压表的改装有一只满偏电流mA 500=Ig ，内阻Ω=400Rg 的电流表G ．若把它改装成量程为10V 的电压表，应______联一个______Ω的分压电阻．该电压表的内阻为______Ω；若把他改装成量程为3A 的电流表，应______联一个____Ω的分流电阻，该电流表的内阻为_____Ω．典型例题28——关于不理想电压表测得的误差如图所示，a 、b 两端的电压恒定，电阻Ω=k R 21，用内阻Ω=k 2v R 的电压表测得电阻1R 两端的电压为2V ，测得2R 两端的电压为4V ，则a 、b 两端的电压为（）A ．6VB ．8VC ．10VD ．12V典型例题29——关于恒定电流实验题1.图一中螺旋测微器读数为_____mm 。
