高中物理恒定电流知识点及例题详解

第七章 恒定电流基本公式：I ＝q t ； I ＝U R ； I ＝neSv . R ＝ρl S W 电＝qU ＝IUt Q 热＝I 2Rt. I ＝E R ＋r知识点一：电流的计算、电阻定律、电功（率）与热量（热功率）的计算与区别、欧姆定律、U-I 图像1．（单选）通常一次闪电过程历时约0.2～0.3 s ，它由若干个相继发生的闪击构成．每个闪击持续时间仅40～80 μs ，电荷转移主要发生在第一个闪击过程中．在某一次闪电前云地之间的电势差约为1.0×109V ，云地间距离约为1 km ；第一个闪击过程中云地间转移的电荷量约为6 C ，闪击持续时间约为60 μs.假定闪电前云地间的电场是均匀的．根据以上数据，下列判断正确的是( )．答案 ACA ．闪电电流的瞬时值可达到1×105 AB ．整个闪电过程的平均功率约为1×1014 WC ．闪电前云地间的电场强度约为1×106 V/mD ．整个闪电过程向外释放的能量约为6×106 J2．(单选)有Ⅰ、Ⅱ两根不同材料的电阻丝，长度之比为l 1∶l 2＝1∶5，横截面积之比为S 1∶S 2＝2∶3，电阻之比为R 1∶R 2＝2∶5，外加电压之比为U 1∶U 2＝1∶2，则它们的电阻率之比为( )． 答案 BA ．2∶3B ．4∶3C ．3∶4D ．8∶33、（单选）两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折后绞合起来，然后给它们分别加上相同电压后，则在相同时间内通过它们的电荷量之比为( )． 答案 CA ．1∶4B ．1∶8C ．1∶16D ．16∶14．（单选）用电器距离电源为L ，线路上的电流为I ，为使在线路上的电压降不超过U ，已知输电线的电阻率为ρ.那么，输电线的横截面积的最小值为( )．答案 BA ．ρL /RB ．2ρLI /UC ．U /(ρLI )D ．2UL /(I ρ)5．(单选)欧姆不仅发现了欧姆定律，还研究了电阻定律．有一个长方体金属电阻，材料分布均匀，边长分别为a 、b 、c ，且a >b >c .电流沿以下方向流过该金属电阻，其中电阻阻值最小的是( )．答案 A6、（单选）额定电压都是110 V ，额定功率P A ＝100 W ，P B ＝40 W 的电灯两盏，若接入电压是220 V 的下列电路上，则使两盏电灯均能正常发光，且电路中消耗的电功率最小的电路是( )． 答案 C7．(单选)R 1和R 2分别标有“2 Ω，1.0 A”和“4 Ω，0.5 A”，将它们串联后接入电路中，如图7－1－6所示，则此电路中允许消耗的最大功率为( )．答案 AA ．1.5 WB ．3.0 WC ．5.0 WD ．6.0 W8．（单选）功率为10 W 的发光二极管(LED 灯)的亮度与功率为60 W 的白炽灯相当．根据国家节能战略，2016年前普通白炽灯应被淘汰．假设每户家庭有2只60 W 的白炽灯，均用10 W 的LED 灯替代，估算出全国一年节省的电能最接近( )．答案 BA ．8×108 kW·hB ．8×1010 kW·hC ．8×1011 kW·hD ．8×1013 kW·h9．（单选）当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3 C ，消耗的电能为0.9 J ．为在相同时间内使0.6 C 的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是( )．答案 DA ．3 V 1.8 JB ．3 V 3.6 JC ．6 V 1.8 JD ．6 V 3.6 J10．(多选)如图所示是电阻R 的I －U 图象，图中α＝45°，由此得出( )．A ．通过电阻的电流与两端电压成正比B ．电阻R ＝0.5 Ω 答案 ADC ．因I －U 图象的斜率表示电阻的倒数，故R ＝1/tan α＝1.0 ΩD ．在R 两端加上6.0 V 的电压时，每秒通过电阻横截面的电荷量是3.0 C11．(单选)某种材料的导体，其I－U图象如图所示，图象上A点与原点的连线与横轴成α角，A点的切线与横轴成β角．下列说法正确的是()．答案 AA．导体的电功率随电压U的增大而增大B．导体的电阻随电压U的增大而增大C．在A点，导体的电阻为tan αD．在A点，导体的电阻为tan β12．(多选)如图所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是()．答案ACA．R1∶R2＝1∶3B．把R1拉长到原来的3倍长后电阻等于R2C．将R1与R2串联后接于电源上，则功率之比P1∶P2＝1∶3D．将R1与R2并联后接于电源上，则电流比I1∶I2＝1∶313、（单选）在如图电路中，电源电动势为12 V，电源内阻为1.0 Ω，电路中的电阻R0为1.5 Ω，小型直流电动机M的内阻为0.5 Ω.闭合开关S后，电动机转动，电流表的示数为2.0 A．则以下判断中正确的是( )．A．电动机的输出功率为14 WB．电动机两端的电压为7.0 V 答案BC．电动机的发热功率为4.0 WD．电源输出的电功率为24 W14．（多选）如图所示，用输出电压为1.4 V，输电电流为100 mA的充电器对内阻为2 Ω的镍-氢电池充电．下列说法正确的是()．答案ABA．电能转化为化学能的功率为0.12 W B．充电器输出的电功率为0.14 WC．充电时，电池消耗的热功率为0.12 W D．充电器把0.14 W的功率储存在电池内15．（单选）一只电饭煲和一台洗衣机并联接在输出电压220 V的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A，通过洗衣机电动机的电流是0.50 A，下列说法中正确的是()．A．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 Ω答案CB．电饭煲消耗的电功率为1 555 W，洗衣机电动机消耗的电功率为155.5 WC．1 min内电饭煲消耗的电能为6.6×104 J，洗衣机电动机消耗的电能为6.6×103 JD．电饭煲发热功率是洗衣机电动机发热功率的10倍16、（单选）如图所示，电源电动势E＝8 V，内阻为r＝0.5 Ω，“3 V，3 W”的灯泡L与电动机M串联接在电＝1.5 Ω.下列说源上，灯泡刚好正常发光，电动机刚好正常工作，电动机的线圈电阻R法中正确的是()．答案DA．通过电动机的电流为1.6 A B．电源的输出功率是8 WC．电动机消耗的电功率为3 W D．电动机的输出功率为3 W17、有一提升重物的直流电动机，工作时电路如图7－1－4所示，内阻为r＝0.6 Ω，R＝10 Ω，直流电压为U＝160 V，电压表两端的示数为110 V，则通过电动机的电流是多少？电动机的输入功率为多少？电动机在1 h内产生的热量是多少？答案 5 A550 W 5.4×104 J18．如图所示是一提升重物用的直流电动机工作时的电路图．电动机内电阻r＝0.8 Ω，电路中另一电阻R＝10 Ω，直流电压U＝160 V，电压表示数U V＝110 V．试求：(1)通过电动机的电流；答案(1)5 A(2)550 W(3)53 kg(2)输入电动机的电功率；(3)若电动机以v＝1 m/s匀速竖直向上提升重物，求该重物的质量？(g取10 m/s2)19．四川省“十二五”水利发展规划指出，若按现有供水能力测算，我省供水缺口极大，蓄引提水是目前解决供水问题的重要手段之一．某地要把河水抽高20 m，进入蓄水池，用一台电动机通过传动效率为80%的皮带，带动效率为60%的离心水泵工作．工作电压为380 V，此时输入电动机的电功率为19 kW，电动机的内阻为0.4 Ω.已知水的密度为1×103 kg/m3，重力加速度取10 m/s2.求：(1)电动机内阻消耗的热功率；(2)将蓄水池蓄入864 m3的水需要的时间(不计进、出水口的水流速度)．答案(1)1×103 W(2)2×104 s知识点二：闭合电路的欧姆定律、输出功率、效率、电源的U-I图像1．(单选)将一电源电动势为E，内电阻为r的电池与外电路连接，构成一个闭合电路，用R表示外电路电阻，I表示电路的总电流，下列说法正确的是()．答案CA．由U外＝IR可知，外电压随I的增大而增大B．由U内＝Ir可知，电源两端的电压随I的增大而增大C．由U＝E－Ir可知，电源输出电压随输出电流I的增大而减小D．由P＝IU可知，电源的输出功率P随输出电流I的增大而增大2．(多选)一个T形电路如图7－2－1所示，电路中的电阻R1＝10 Ω，R2＝120 Ω，R3＝40 Ω.另有一测试电源，电动势为100 V，内阻忽略不计．则()．答案ACA．当cd端短路时，ab之间的等效电阻是40 ΩB．当ab端短路时，cd之间的等效电阻是40 ΩC．当ab两端接通测试电源时，cd两端的电压为80 VD．当cd两端接通测试电源时，ab两端的电压为80 V3．(单选)图所示的电路中，R1＝20 Ω，R2＝40 Ω，R3＝60 Ω，R4＝40 Ω，R5＝4 Ω，下面说法中，正确的是()．A．若U AB＝140 V，C、D端开路，U CD＝84 V 答案DB．若U AB＝140 V，C、D端开路，U CD＝140 VC．若U CD＝104 V，A、B端开路，U AB＝84 VD．若U CD＝104 V，A、B端开路，U AB＝60 V4．(多选)如图所示电路中，电源电动势E＝12 V，内阻r＝2 Ω，R1＝4 Ω，R2＝6 Ω，R3＝3 Ω.若在C、D间连接一个电表或用电器，则有()．答案ADA．若在C、D间连一个理想电压表，其读数是6 VB．若在C、D间连一个理想电压表，其读数是8 VC．若在C、D间连一个理想电流表，其读数是2 AD．若在C、D间连一个“6 V,3 W”的小灯泡，则小灯泡的实际功率是1.33 W5、（单选）如图所示，电源电动势E＝12 V，内阻r＝3 Ω，R0＝1 Ω，直流电动机内阻R0′＝1 Ω，当调节滑动变阻器R时可使甲电路输出功率最大，调节R2时可使乙电路输出功率最大，且此时电动机刚好正常工作(额定输出功率为P0＝2 W)，则R1和R2的值分别为()．答案BA．2 Ω，2 ΩB．2 Ω，1.5 ΩC．1.5 Ω，1.5 ΩD．1.5 Ω，2 Ω6、（多选）如图所示，直线A为电源的U－I图线，直线B和C分别为电阻R、R2的U－I图线，用该电源分别与R1、R2组成闭合电路时，电源的输出功率分别为P1、P2，电源的效率分别为η1、η2，则()．答案BCA．P1>P2B．P1＝P2C．η1>η2D．η1<η27．（多选）如图所示为两电源的U －I 图象，则下列说法正确的是( )．答案 ADA ．电源①的电动势和内阻均比电源②大B ．当外接同样的电阻时，两电源的输出功率可能相等C ．当外接同样的电阻时，两电源的效率可能相等D ．不论外接多大的相同电阻，电源①的输出功率总比电源②的输出功率大8．（多选）如图，图中直线①表示某电源的路端电压与电流的关系图象，图中曲线②表示该电源的输出功率与电流的关系图象，则下列说法正确的是( )．A ．电源的电动势为50 VB ．电源的内阻为253 Ω 答案 ACDC ．电流为2.5 A 时，外电路的电阻为15 ΩD ．输出功率为120 W 时，输出电压是30 V9．(多选)如图所示，直线a 、抛物线b 和曲线c 分别为某一稳恒直流电源在纯电阻电路中的总功率P 、电源内部发热功率Pr 、输出功率P R 随电流I 变化的图象，根据图象可知( )．答案 BDA ．电源的电动势为9 V ，内阻为3 ΩB ．电源的电动势为3 V ，内阻为1 ΩC ．图象中任意电流值对应的P 、P r 、P R 间的关系为P >P r ＋P RD ．电路中的总电阻为2 Ω时，外电阻上消耗的功率最大且为2.25 W10． (多选)如图甲所示，其中R 两端电压u 随通过该电阻的直流电流I 的变化关系如图乙所示，电源电动势为7.0 V(内阻不计)，且R1＝1 000 Ω(不随温度变化)．若改变R 2，使AB 与BC 间的电压相等，这时( )．答案 BCA ．R 的阻值为1 000 ΩB ．R 的阻值为1 300 ΩC ．通过R 的电流为1.5 mAD ．通过R 的电流为2.0 mA11、如图所示，已知电源电动势E ＝5 V ，内阻r ＝2 Ω，定值电阻R 1＝0.5 Ω，滑动变阻器R 2的阻值范围为0～10 Ω. 答案 (1)0 2 W (2)2.5 Ω 2.5 W (3)1.5 Ω(1)当滑动变阻器的阻值为多大时，电阻R 1消耗的功率最大？最大功率是多少？(2)当滑动变阻器的阻值为多大时，滑动变阻器消耗的功率最大？最大功率是多少？(3)当滑动变阻器的阻值为多大时，电源的输出功率最大？最大输出功率是多少？12．（单选）用图示的电路可以测量电阻的阻值．图中R x 是待测电阻，R 0是定值电阻，是灵敏度很高的电流表，MN 是一段均匀的电阻丝．闭合开关，改变滑动头P 的位置，当通过电流表的电流为零时，测得MP ＝l 1，PN ＝l 2，则R x 的阻值为( )．答案 C A.l 1l 2R 0 B.l 1l 1＋l 2R 0 C.l 2l 1R 0 D.l 2l 1＋l 2R 0 13、（多选）图所示，电动势为E 、内阻为r 的电池与定值电阻R 0、滑动变阻器R 串联，已知R 0＝r ，滑动变阻器的最大阻值是2r .当滑动变阻器的滑片P 由a 端向b 端滑动时，下列说法中正确的是( )．答案 ACA ．电路中的电流变大B ．电源的输出功率先变大后变小C ．滑动变阻器消耗的功率变小D ．定值电阻R 0上消耗的功率先变大后变小14．（多选）直流电路如图，在滑动变阻器的滑片P 向右移动时，电源的( )．答案 ABCA ．总功率一定减小B ．效率一定增大C ．内部损耗功率一定减小D ．输出功率一定先增大后减小15．（单选）电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( )．答案 DA.34、14B.13、23C.12、12D.23、13知识点三：电路的动态分析、电路故障分析、含容电路分析1、（多选）图所示的电路，L 1、L2、L 3是3只小电灯，R 是滑动变阻器，开始时，它的滑片P 位于中点位置．当S 闭合时，3只小电灯都发光．现使滑动变阻器的滑片P 向右移动时，则小电灯L 1、L 2、L 3的变化情况( )． 答案 BCA ．L 1变亮B ．L 2变亮C ．L 3变暗D ．L 1、L 2、L 3均变亮2．（单选）如图，E 为内阻不能忽略的电池，R1、R2、R 3为定值电阻，S 0、S 为开关，与分别为电压表与电流表．初始时S 0与S 均闭合，现将S 断开，则( )．答案 BA.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大3．（单选）在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图7－2－5所示．M 是贴在针口处的传感器，接触到药液时其电阻R M 发生变化，导致S 两端电压U 增大，装置发出警报，此时( )．答案 CA ．R M 变大，且R 越大，U 增大越明显B ．R M 变大，且R 越小，U 增大越明显C ．R M 变小，且R 越大，U 增大越明显D ．R M 变小，且R 越小，U 增大越明显4．（多选）如图所示电路， 电源电动势为E ，串联的固定电阻为R 2，滑动变阻器的总电阻为R 1，电阻大小关系为R 1＝R 2＝r ，则在滑动触头从a 端移动到b 端的过程中，下列描述中正确的是( )．答案 ABA ．电路中的总电流先减小后增大B ．电路的路端电压先增大后减小C ．电源的输出功率先增大后减小D ．滑动变阻器R 1上消耗的功率先减小后增大5．（多选）如图所示，闭合开关S 后，A 灯与B 灯均发光，当滑动变阻器的滑片P 向左滑动时，以下说法中正确的是( )．答案 ACA ．A 灯变亮B ．B 灯变亮C ．电源的输出功率可能减小D ．电源的总功率增大6．（单选）如图所示电路，电源内阻不可忽略．开关S 闭合后，在变阻器R0的滑动端向下滑动的过程中( )．答案 AA ．电压表与电流表的示数都减小B ．电压表与电流表的示数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大7．(单选)在如图7－2－15所示的电路中，E 为电源，其内阻为r ，L 为小灯泡(其灯丝电阻可视为不变)，R 1、R2为定值电阻，R 3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V 为理想电压表．若将照射R 3的光的强度减弱，则( )． 答案 BA ．电压表的示数变大B ．小灯泡消耗的功率变小C ．通过R 2的电流变小D ．电源内阻的电压变大8．(多选)如图所示，四个电表均为理想电表，当滑动变阻器的滑动触头P向左端移动时，下列说法中正确的是()．答案BCA．电压表V1的读数减小，电流表A1的读数增大B．电压表V1的读数增大，电流表A1的读数减小的读数减小，电流表A2的读数增大C．电压表VD．电压表V2的读数增大，电流表A2的读数减小9．(多选)在如图所示的电路中，E为电源的电动势，r为电源的内阻，R1、R2为可变电阻．在下列操作中，可以使灯泡L变暗的是()．答案ADA．仅使R1的阻值增大B．仅使R1的阻值减小C．仅使R2的阻值增大D．仅使R2的阻值减小10．(多选)如图所示，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，两小灯泡均能发光．在将滑动变阻器的触片逐渐向右滑动的过程中，下列说法正确的是()．答案BC A．小灯泡L、L2均变暗B．小灯泡L1变亮，小灯泡L2变暗C．电流表A的读数变小，电压表V的读数变大D．电流表A的读数变大，电压表V的读数变小11．(单选)如图所示电路中，由于某处出现了故障，导致电路中的A、B两灯变亮，C、D两灯变暗，故障的原因可能是()．答案 DA．R1短路B．R2断路C．R2短路D．R3短路12．(多选)在如图所示的电路中，电源的电动势E和内阻r恒定，闭合开关S后灯泡能够发光，经过一段时间后灯泡突然变亮，则出现这种现象的原因可能是()．答案ABA．电阻R1短路B．电阻R2断路C．电阻R2短路D．电容器C断路13．(单选)如图所示，C为两极板水平放置的平行板电容器，闭合开关S，当滑动变阻器R1、R2的滑片处于各自的中点位置时，悬在电容器C两极板间的带电尘埃P恰好处于静止状态．要使尘埃P向下加速运动，下列方法中可行的是()．答案AA．把R2的滑片向左移动B．把R2的滑片向右移动C．把R1的滑片向左移动D．把开关S断开14．(单选)在如图所示的电路中，电源的电动势为E，内阻为r，平行板电容器C的两金属板水平放置，R1和R2为定值电阻，P为滑动变阻器R的滑动触头，G为灵敏电流表，A为理想电流表．开关S闭合后，C的两板间恰好有一质量为m、电荷量为q的油滴处于静止状态．在P向上移动的过程中，下列说法正确的是()．答案BA．A表的示数变大B．油滴向上加速运动C．G中有由a→b的电流D．电源的输出功率一定变大15、（多选）在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示.下列比值正确的是( ) 答案：ACDA.U1/I不变，ΔU1/ΔI不变B.U2/I不变，ΔU2/ΔI变大C.U2/I变大，ΔU2/ΔI不变D.U3/I变大，ΔU3/ΔI不变16、（单选）如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时（）A．电压表V读数先变大后变小，电流表A读数变大答案：AB．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小。

恒定电流典型例题欧姆定律【例1】 在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2 C ，向左迁移的负离子所带电量为3 C ；那么电解槽中电流大小为多少?【解析】 正负电荷向相反方向运动形成电流的方向是一致的，因此在计算电流，I =q /t 时，q 应是正负电量绝对值之和．I =(2C+3 C)/10 s=0.5 A ．【点拨】 正负电荷向相反方向运动计算电流时，q 应是正负电量绝对值之和．【例2】电路中有一段导体，给它加上3V 的电压时，通过它的电流为2mA ，可知这段导体的电阻为 Ω;如果给它两端加2V 的电压，它的电阻为 Ω.如果在它的两端不加电压，它的电阻为 Ω. 【解析】由电阻的定义式可得导体的电阻为Ω⨯=Ω⨯==-33105.11023I U R 【点拨】导体的电阻是由导体自身性质决定的，与它两端是否加电压及电压的大小无关．所以三个空均应填1500Ω．【例3】 加在某段导体两端电压变为原来的3倍时，导体中的电流就增加0.9 A ，如果所加电压变为原来的1/2时，导体中的电流将变为 A ．分析：在利用部分电路欧姆定律时，要特别注意I 、U 、R 各量间的对应关系，本题中没有说明温度的变化，就认为导体的电阻不变.【解析】设该段导体的电阻为R ，依题意总有IU R =．当导体两端的电压变为原来的3倍时，依题意有9.03+=RUR U ①当电压变为原来的1/2时，导体中的电流应为R U 2/从①式可解得 A 45.0==RU I从而可知 A 225.022/==I RU【点拨】此题考查部分电路欧姆定律的应用,无论U 、I 怎样变化导体的电阻是不变的，因此利用IU I U R ∆∆==可解此题． 【例4】 如图14-1-1所示为A 、B 两个导体的伏安特性曲线．(1)A 、B 电阻之比R A :R B 为 . (2)若两个导体中电流相等(不为零)时，电压之比U A ：U B 为 ；(3)若两个导体的电压相等(不为零)时电流之比I A ：I B为 .【解析】(1)在I －U 图象中．电阻的大小等电阻定律电阻率图14-2-1【解析】本题的思路是：U-I 图象中，图线的斜率表示电阻，斜率越大．电阻越大．如果图线是曲线，则表示导体中通过不同的电压、电流时它的电阻是变化的．灯泡在电压加大的过程中，灯丝中的电流增大，温度升高，而金属的电阻率随着温度升高而增大，所以灯丝在加大电压的过程中电阻不断增大，U-I 图线中曲线某点的斜率应不断增大．A 图斜率不变，表示电阻不变；C 图斜率减小，表示电阻变小；D 图斜率先变大后变小，表示电阻先变大后变小；上述三种情况显然都不符合实际·只有B 图斜率不断增大，表示电阻不断变大，这是符合实际的．答案：ACD ．【点拨】本题考查了两个方面的知识,其一考查了对U-I 图象的物理意义的理解.其二,考查了金属电阻率随温度升高而增大的基本知识.我们通过本题的解答应理解平时用灯泡上的标称电压和标称功率通过公式PU R 2=计算出来的电阻值应是灯泡正常工作时的阻值,灯泡不工作时用欧姆表测出的电阻值大大小于灯泡正常工作时的阻值.1．（综合题）两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的四倍，把另一根两次对折后绞合在一起，则它们的电阻之比是多少?【解析】由于两根导线完全相同，即体积相等， 无论拉长还是对折后，其体积仍相等．从而可以确定出形变之后的长度和截面积之比，从而确定出电阻之比．设原导体的电阻为SL R ρ=，拉长后长度变为4L ，其截面积S S 41=',R S L R 164141==ρ，四折后长度变为41L ，其截面积为S S 4='',它的电阻变为R S LR 1614412== ,故1:256161:16:21==R R2．（应用题） A 、B 两地相距40 km ，从A 到B 两条输电线的总电阻为800Ω．若A 、B 之间的某处E 两条线路发生短路．为查明短路地点，在A 处接上电源，测得电压表示数为10 V ，电流表示数为40 mA ．求短路处距A 多远?【解析】根据题意，画出电路如图14-2-2所示，.A 、B 两地相距l 1=40 km ，原输电线总长2l 1=80 km ，电阻R 1=800 Ω．设短路处距A 端l 2,其间输电线电阻Ω=⨯==-25010401032IU R 212122R ,l l R S L R ==ρkm 5.12408002501122=⨯==l R R l短路处距A 端12.5 km ．3．（创新题）如图14-2-3所示，两个横截面不同、长度相等的均匀铜棒接在电路中，两端电压为U ，则( )A ．通过两棒的电流相等B ．两棒的自由电子定向移动的平均速 率不同C ．两棒内的电场强度不同，细棒内场 强E 1大于粗棒内场强E 2D ．细棒的端电压U１大于粗棒的端电压U 2图14-2-3【解析】ABCD电功和电功率【例1】 一只标有“110 V ，10 W"字样的灯泡：(1)它的电阻是多大?(2)正常工作时的电流多大?(3)如果接在100 V 的电路中，它的实际功率多大?(4)它正常工作多少时间消耗1 kW ·h 电? 【解析】 (1)灯泡的电阻）（额额Ω===12101011022P U R (2)09.011010===额额额U P I (A) (3)因灯泡电阻一定，由RU P 2=得，22额实额实：：U U PP =3.8101101002222=⨯==额额实实P U U P W (4)1 kW ·h=3.6×106J ，由W =Pt 得s 106.310106.356⨯=⨯==P W t【点拨】 灯泡可看成是纯电阻用电器，并且认为它的电阻值保持不变．正确使用PU R 2=，R U P 2=，PW t =几个基本公式，并注意区别P 、U 、I 是额定值还是实际值．【例2】 对计算任何类型的用电器的电功率都适用的公式是 ( ) A ．P =I 2R B ．P =U 2/R C ．P =UI D ．P =W /t【解析】D 是定义式，C 是通过定义式推导而得，而A 、B 都是通过欧姆定律推导，所以A 、B 只适用于纯电阻电路．选CD ．【点拨】 通过该道题理解电流做功的过程，即是电能转化成其他形式能的过程．要区分电功率和热功率以及电功和电热．【例3】 若不考虑灯丝电阻随温度变化的因素，把一只标有“220V ，100W”的灯泡接入电压为110V 的电路中，灯泡的实际功率是 ( )1．（综合题） 两个白炽灯泡A (220V ，100W)和B (220V ，40W)串联后接在电路中，通电后哪个灯较亮?电灯中的电流最大等于多少?此时两灯所加上的电压是多大?两灯的实际总电功率是多少?(不考虑温度对电阻的影响)【解析】 根据P =U 2/R 可计算出两灯泡的电阻分别为 R A =U 2/P =2202/100Ω=484Ω， R B =U 2/P =2202/40Ω=1210Ω,根据P =IU ，可计算出两灯泡的额定电流分别为 I A =P /U =100/220A=0.45A ， I B =P /U =40/220A=0.18A.当两个灯泡串联时，通过它们的电流一定相等，因此电阻大的灯泡功率大，所以它们接入电路后B 灯较亮． 电路中的电流不能超过串联灯泡中额定电流最小的电流值，本题中不能超过I B =0.18A ．为了不超过电流值，加在白炽灯两端的总电压不能超过U =I B (R A +R B )=308V (或U A ：U B =R A ：R B =2：5，U =U A +U B =220V+0.4×220V =308V)．此时两灯的实际功率为W 562=+=）（B A B R R I P (或P A ：P B = R A ：R B =2：5，P =P A + P B =40W+0.4×40W=56W).2．（应用题） 如图14-5-1所示为电动机提升重物的装置，电动机线圈电阻为r =1Ω，电动机两端电压为5V ，电路中的电流为1A ，物体A 重20N ，不计摩擦力，求： (1)电动机线圈电阻上消耗的热功率是多少? (2)电动机输入功率和输出功率各是多少? (3)10s 内，可以把重物A 匀速提升多高? (4)这台电动机的机械效率是多少?图14-5-1【解析】对电动机而言，电流做功的功率就是输入功率，电流经过电动机线圈电阻时产生一定的热功率，两个功率的差即为输出功率． (1)根据焦耳定律，热功率应为P Q =I 2r =l 2×lW=lW ．(2)电功率等于输入电流与电动机两端电压的乘积P 入=IU =l×5W=5W ．输出功率等于输入功率减去发热消耗的功率P 出=P 入－P Q =5W －lW=4W ．(3)电动机输出的功率用来提升重物转化为机械功率，在10s 内P 出t =mgh ．解得m 2m 20104=⨯==mg t P h 出 (4)机械效率 %80==入出P P η闭合电路欧姆定律【例1】 电动势为2 V 的电源与一个阻值为9Ω的电阻构成闭和回路，测得电源两端电压为1.8 V ，求电源的内电阻．【解析】画出如图14-6-2的电路图，U 外 =1.8 V 由E =U 外 +U 内得U 内=0.2 V ，I= U 外/R =0.2A ，r = U 内/I =1Ω．图14-6-2【点拨】闭合电路欧姆定律和部分电路欧姆定律往往结合起来应用．【例2】 在如图14-6-3所示的电路中，电阻R l =100Ω，R 2=300Ω，电源和电流表内阻均可不计．当两个电键S 1、S 2都断开或都闭合时，电流表的读数是相同的，求电阻R 的阻值．【解析】 当两个电键S 1、S 2都断开时，电阻R 1、R 3和R 组成串联电路，经过它们的电流与电流表读数是相同的，设这个电流为I ，则根据闭合电路欧姆定律可得E =I (R 1+R 3+R )=(400+R )I ． ①当两个电键S 1、S 2都闭合时，电阻R 被 图14-6-3短路，R 1和R 2并联后再与R 3串联，其等效电阻为Ω=Ω+Ω+⨯=++='7270030060010060010032121R R R R R R此时流过电源的电流为流过R 1，和R 2的电流的总和，其中流过R 1的电流为I ，根据并联电路电流分配关系可得，流过电源的电流为I I I R R R I 67600600100221=+=+='根据闭合电路欧姆定律有 450=''=R I E I②联立①②两式得 R =50 Ω【点拨】 首先要分别弄清楚电键都断开和都闭合时两个电路中各元件的相互连接关系，根据闭合电路欧姆定律列出以电流表读数及待求电阻为变量的方程式，再设法利用方程进行求解．串、并联电路是最基本的电路结构形式，在复杂的电路中，当串、并联的连接关系不明显时，要对电路进行简化，之后，将外电阻表达出来，用闭合电路欧姆定律列方程，找出物理量之间的关系，这就是解这类题的基本思路．【例3】在如图14-6-4所示的电路中，在滑动变阻器R 2的滑动头向下移动的过程中，电压表V 和电流表A 的示数变化情况如何?【解析】R 2的滑动头向下移动的过程中变阻器的电阻增大，则外电路总电阻也增大，据串联电路的特点(外电路与内阻串联)，路端电压也增大，即电压表V 读数增大．据欧姆定律：总电阻增大，电路中总电流I 定要减少，又因为R 1不变，所以IR 1减少，由上分析路端电压增大，所以R 2、R 3。

v v 高中物理恒定电流知识点详细总结及经典例题第一节 电源和电流1.电流 电流的定义式：tqI 决定式：I ＝R U电流的 微观表达式I=nqvS注意：在电解液导电时，是正负离子向相反方向定向移动形成电流，在用公式I ＝q ／t 计算电流强度时应引起注意。

1． 在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2 C ，向左迁移的负离子所带的电量为3 C ．求电解槽中电流强度的大小。

2． 来自质子源的质子（初速度为零），经一加速电压为800kV 的直线加速器加速，形成电流强度为1mA 的细柱形质子流。

已知质子电荷e =1.60×10-19C 。

这束质子流每秒打到靶上的质子数为_________。

假定分布在质子源到靶之间的加速电场是均匀的，在质子束中与质子源相距L 和4L 的两处，各取一段极短的相等长度的质子流，其中的质子数分别为n 1和n 2，则n 1∶n 2=_______。

第二节 电阻定律在温度不变时，导体的电阻与其长度成正比，与其横截面积成反比，即R=ρSl. A.在公式R=ρSl中，l 、S 是导体的几何特征量，比例系数ρ(电阻率)是由导体的物理特性决定的.不同的导体，它们的电阻率不相同.B.对于金属导体，它们的电阻率一般都与温度有关，温度升高时电阻率增大，导体的电阻也随之增大.电阻定律是在温度不变的条件下总结出来的物理规律，因此也只有在温度不变的条件下才能适用.温度变化时，就要考虑温度对电阻率的影响.注意物理规律的适用范围，不能随意把物理规律应用到它所适用的范围之外去．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．，这是非常重要的.根据一定条件下总结出来的物理规律作出某些推论，其正确性也必须通过实践(实验)来检验.C.有人根据欧姆定律I=R U 推导出公式R=IU，从而错误地认为导体的电阻跟导体两端的电压成正比，跟通过导体的电流强度成反比.对于这一错误推论，可以从两个方面来分析：第一，电阻是由导体的自由结构特性决定的，与导体两端是否有电压、有多大的电压、导体中是否有电流通过、有多大电流通过没有直接关系，加在导体上的电压大，通过的电流也大，导体的温度会升高，导体的电阻会有所变化，但这只是间接影响，而没有直接关系；第二，伏安法测电阻，是根据欧姆定律，用电压表测出电阻两端的电压，用安培表测出通过电阻的电流，由公式R=IU计算出电阻值，这是测量电阻的一种方法.D.半导体：导电性能介于导体和绝缘体之间，电阻随温度的升高而减小的材料.改变半导体的温度，使半导体受到光照，在半导体中加入其他微量杂质等，可使半导体的导电性能发生显著变化，正是因为这种特性，使它在现代科学技术中发挥了重要作用.E.超导现象：当温度降低到绝对零度(0K)附近时，某些材料(金属、合金、化合物)的电阻率突然减小到零.这种现象叫做超导现象.处于这种状态的导体，叫做超导体.材料由正常状态转变为超导状态的温度叫做转变温度(记为T C ).目前高温超导体的研究已在世界范围内形成热潮，这一研究的目标是实现得到在室温条件下工作的超导材料，以使之广泛应用.例1 关于电阻率，下列说法正确的是( )A.电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好B.各种材料的电阻率都与温度有关，金属的电阻率随温度升高而增大C.所谓超导体，当其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为零D.某些合金的电阻率几乎不受温度变化的影响，通常都用它制作标准电阻解析 本题涉及到的知识，在教材中都有相当简洁、明确的说明，都是必须了解的基本知识，认真阅读教材，就可知道选项B 、C 、D 都是正确的.例2 下列说法中正确的是( )A.由R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B.由I=U/R 可知，通过导体的电流强度跟导体两端的电压成正比，跟它的电阻成反比C.导体的电阻率由导体本身的物理条件决定，任何物理变化都不能改变导体的电阻率D.欧姆定律I=U/R ，不仅适用于金属导体的导电情况，对于别的电路也适用. 解析 由电阻定律知，导体的电阻是由本身的物理条件决定的，与加在它两端的电压和通过它的电流无关.所以A 错.导体的电阻率是由导体的材料决定的，与温度有关.温度发生变化，电阻率也会改变，所以C 错.部分电路欧姆定律只适用于电阻电路，不一定适合于一切电路，所以D 错. 故正确答案为B. 【难题巧解点拨】例1 一只标有“220V 60W ”的白炽灯泡，加上的电压U 由零逐渐增大到220V.在此过程中，电压U 和电流I 的关系可用图线表示.在如图所示的四个图线中，肯定不符合实际的是( )解析 由电阻的定义式R=IU知：在U —I 图线上，某一点的纵坐标U 和该点的横坐标I 的比值U/I 就对应着电阻值R.由于白炽灯泡钨丝的电阻会随温度的升高而增大，当白炽灯上加的电压从零逐渐增大到220V 时，钨丝由红变到白炽，灯丝的温度不断升高，电阻将不断增大.A 图线表示U/I 为一定值，说明电阻不变，不符要求；C 图线上各点的U/I 值随U 的增大而减小，也不符合实际；D 图线中U/I 的值开始随U 的增大而增大，后来随U 的增大而减小，也不符合实际；只有B 图线中U/I 的值随U 的增大而变化，符合实际.此答案应选A 、C 、D.评注 要从题目中挖掘出电压由零逐渐增大到220V 的含义，即热功率增大，白炽灯钨丝的电阻会随温度的升高而增大.不要认为白炽灯钨丝的电阻是固定不变的，这是这道题解答的关键地方.例2 下图是a 、b 两个导体的I-U 图象：(1)在a 、b 两个导体加上相同的电压时，通过它们的电流强度I A ∶I B = . (2)在a 、b 两个导体中通过相等的电流时，加在它们两端的电压U A ∶U B = . (3)a 、b 两个导体的电阻R A ∶R B = . 解析 本题给出的是I-U 图象，纵轴表示通过导体的电流，横轴表示加在导体两端的电压.(1)加在a 、b 两端的电压相等时，通过它们的电流比为B A I I =︒︒30tan 60tan =3/13=13 (2)通过a 、b 的电流相等时，a 、b 两端的电压比为B A U U =︒︒30cot 60cot =33/1=31(3)由(1)或(2)都可以推导出a 、b 两个导体的电阻比为B A R R =311.电功和电功率（1）电功是电流通过一段电路时，电能转化为其他形式能（电场能、机械能、化学能或内能等）的量度。

高中物理恒定电流知识点详细总结及经典例题第一节 电源和电流1.电流 电流的定义式：tqI 决定式：I ＝R U电流的 微观表达式I=nqvS注意：在电解液导电时，是正负离子向相反方向定向移动形成电流，在用公式I ＝q ／t 计算电流强度时应引起注意。

1． 在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2 C ，向左迁移的负离子所带的电量为3 C ．求电解槽中电流强度的大小。

2． 来自质子源的质子（初速度为零），经一加速电压为800kV 的直线加速器加速，形成电流强度为1mA 的细柱形质子流。

已知质子电荷e =1.60×10-19C 。

这束质子流每秒打到靶上的质子数为_________。

假定分布在质子源到靶之间的加速电场是均匀的，在质子束中与质子源相距L 和4L 的两处，各取一段极短的相等长度的质子流，其中的质子数分别为n 1和n 2，则n 1∶n 2=_______。

第二节 电阻定律在温度不变时，导体的电阻与其长度成正比，与其横截面积成反比，即R=ρSl. A.在公式R=ρSl中，l 、S 是导体的几何特征量，比例系数ρ(电阻率)是由导体的物理特性决定的.不同的导体，它们的电阻率不相同.B.对于金属导体，它们的电阻率一般都与温度有关，温度升高时电阻率增大，导体的电阻也随之增大.电阻定律是在温度不变的条件下总结出来的物理规律，因此也只有在温度不变的条件下才能适用.温度变化时，就要考虑温度对电阻率的影响.注意物理规律的适用范围，不能随意把物理规律应用到它所适用的范围之外去．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．，这是非常重要的.根据一定条件下总结出来的物理规律作出某些推论，其正确性也必须通过实践(实验)来检验.C.有人根据欧姆定律I=R U 推导出公式R=IU，从而错误地认为导体的电阻跟导体两端的电压成正比，跟通过导体的电流强度成反比.对于这一错误推论，可以从两个方面来分析：第一，电阻是由导体的自由结构特性决定的，与导体两端是否有电压、有多大的电压、导体中是否有电流通过、有多大电流通过没有直接关系，加在导体上的电压大，通过的电流也大，导体的温度会升高，导体的电阻会有所变化，但这只是间接影响，而没有直接关系；第二，伏安法测电阻，是根据欧姆定律，用电压表测出电阻两端的电压，用安培表测出通过电阻的电流，由公式R=IU计算出电阻值，这是测量电阻的一种方法.D.半导体：导电性能介于导体和绝缘体之间，电阻随温度的升高而减小的材料.改变半导体的温度，使半导体受到光照，在半导体中加入其他微量杂质等，可使半导体的导电性能发生显著变化，正是因为这种特性，使它在现代科学技术中发挥了重要作用.E.超导现象：当温度降低到绝对零度(0K)附近时，某些材料(金属、合金、化合物)的电阻率突然减小到零.这种现象叫做超导现象.处于这种状态的导体，叫做超导体.材料由正常状态转变为超导状态的温度叫做转变温度(记为T C ).目前高温超导体的研究已在世界范围内形成热潮，这一研究的目标是实现得到在室温条件下工作的超导材料，以使之广泛应用.例1 关于电阻率，下列说法正确的是( )A.电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好B.各种材料的电阻率都与温度有关，金属的电阻率随温度升高而增大C.所谓超导体，当其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为零D.某些合金的电阻率几乎不受温度变化的影响，通常都用它制作标准电阻解析 本题涉及到的知识，在教材中都有相当简洁、明确的说明，都是必须了解的基本知识，认真阅读教材，就可知道选项B 、C 、D 都是正确的.例2 下列说法中正确的是( )A.由R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B.由I=U/R 可知，通过导体的电流强度跟导体两端的电压成正比，跟它的电阻成反比C.导体的电阻率由导体本身的物理条件决定，任何物理变化都不能改变导体的电阻率D.欧姆定律I=U/R ，不仅适用于金属导体的导电情况，对于别的电路也适用. 解析 由电阻定律知，导体的电阻是由本身的物理条件决定的，与加在它两端的电压和通过它的电流无关.所以A 错.导体的电阻率是由导体的材料决定的，与温度有关.温度发生变化，电阻率也会改变，所以C 错.部分电路欧姆定律只适用于电阻电路，不一定适合于一切电路，所以D 错. 故正确答案为B. 【难题巧解点拨】例1 一只标有“220V 60W ”的白炽灯泡，加上的电压U 由零逐渐增大到220V.在此过程中，电压U 和电流I 的关系可用图线表示.在如图所示的四个图线中，肯定不符合实际的是( )解析 由电阻的定义式R=IU知：在U —I 图线上，某一点的纵坐标U 和该点的横坐标I 的比值U/I 就对应着电阻值R.由于白炽灯泡钨丝的电阻会随温度的升高而增大，当白炽灯上加的电压从零逐渐增大到220V 时，钨丝由红变到白炽，灯丝的温度不断升高，电阻将不断增大.A 图线表示U/I 为一定值，说明电阻不变，不符要求；C 图线上各点的U/I 值随U 的增大而减小，也不符合实际；D 图线中U/I 的值开始随U 的增大而增大，后来随U 的增大而减小，也不符合实际；只有B 图线中U/I 的值随U 的增大而变化，符合实际.此答案应选A 、C 、D.评注 要从题目中挖掘出电压由零逐渐增大到220V 的含义，即热功率增大，白炽灯钨丝的电阻会随温度的升高而增大.不要认为白炽灯钨丝的电阻是固定不变的，这是这道题解答的关键地方.例2 下图是a 、b 两个导体的I-U 图象：(1)在a 、b 两个导体加上相同的电压时，通过它们的电流强度I A ∶I B = . (2)在a 、b 两个导体中通过相等的电流时，加在它们两端的电压U A ∶U B = . (3)a 、b 两个导体的电阻R A ∶R B = . 解析 本题给出的是I-U 图象，纵轴表示通过导体的电流，横轴表示加在导体两端的电压.(1)加在a 、b 两端的电压相等时，通过它们的电流比为B A I I =︒︒30tan 60tan =3/13=13 (2)通过a 、b 的电流相等时，a 、b 两端的电压比为B A U U =︒︒30cot 60cot =33/1=31(3)由(1)或(2)都可以推导出a 、b 两个导体的电阻比为B A R R =311.电功和电功率（1）电功是电流通过一段电路时，电能转化为其他形式能（电场能、机械能、化学能或内能等）的量度。

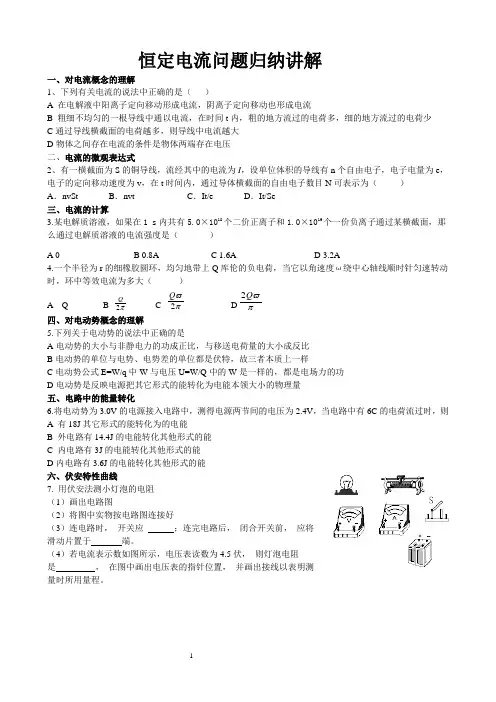

恒定电流问题归纳讲解一、对电流概念的理解1、下列有关电流的说法中正确的是（ ）A 在电解液中阳离子定向移动形成电流，阴离子定向移动也形成电流B 粗细不均匀的一根导线中通以电流，在时间t 内，粗的地方流过的电荷多，细的地方流过的电荷少C 通过导线横截面的电荷越多，则导线中电流越大D 物体之间存在电流的条件是物体两端存在电压 二、电流的微观表达式2、有一横截面为S 的铜导线，流经其中的电流为I ，设单位体积的导线有n 个自由电子，电子电量为e ，电子的定向移动速度为v ，在t 时间内，通过导体横截面的自由电子数目N 可表示为（ ） A ．nvSt B ．nvt C ．It/e D ．It/Se 三、电流的计算3.某电解质溶液，如果在1 s 内共有5.0×1018个二价正离子和1.0×1019个一价负离子通过某横截面，那么通过电解质溶液的电流强度是（ ）A 0B 0.8AC 1.6AD 3.2A4.一个半径为r 的细橡胶圆环，均匀地带上Q 库伦的负电荷，当它以角速度ω绕中心轴线顺时针匀速转动时，环中等效电流为多大（ ） A Q Bπ2Q C πϖ2Q D πϖQ 2四、对电动势概念的理解5.下列关于电动势的说法中正确的是A 电动势的大小与非静电力的功成正比，与移送电荷量的大小成反比B 电动势的单位与电势、电势差的单位都是伏特，故三者本质上一样C 电动势公式E=W/q 中W 与电压U=W/Q 中的W 是一样的，都是电场力的功D 电动势是反映电源把其它形式的能转化为电能本领大小的物理量 五、电路中的能量转化6.将电动势为3.0V 的电源接入电路中，测得电源两节间的电压为2.4V ，当电路中有6C 的电荷流过时，则 A 有18J 其它形式的能转化为的电能B 外电路有14.4J 的电能转化其他形式的能-C 内电路有3J 的电能转化其他形式的能D 内电路有3.6J 的电能转化其他形式的能 六、伏安特性曲线7. 用伏安法测小灯泡的电阻 （1）画出电路图（2）将图中实物按电路图连接好（3）连电路时， 开关应 ；连完电路后， 闭合开关前， 应将滑动片置于 端。

《恒定电流》知识点与典型例题解析《恒定电流》知识点与例题解析知识点总结一、基本概念及基本规律1．电流 电流的定义式：t q I =，适用于任何电荷的定向移动形成的电流。

对于金属导体有I=nq v S （n 为单位体积内的自由电子个数，S 为导线的横截面积，v 为自由电子的定向移动速率，约10-5m/s ，远小于电子热运动的平均速率105m/s ，更小于电场的传播速率3×108m/s ），此公式只适用于金属导体，千万不要到处套用。

2．电阻定律导体的电阻R 跟它的长度l 成正比，跟它的横截面积S 成反比，公式：sl R ρ=。

（1）ρ是反映材料导电性能的物理量，叫材料的电阻率，单位是Ω m 。

（2）纯金属的电阻率小，合金的电阻率大。

（3）材料的电阻率与温度有关系：①金属的电阻率随温度的升高而增大（可以理解为温度升高时金属原子热运动加剧，对自由电子的定向移动的阻碍增大。

）铂较明显，可用于做温度计；锰铜、镍铜的电阻率几乎不随温度而变，可用于做标准电阻。

②半导体的电阻率随温度的升高而减小（可以理解为半导体靠自由电子和空穴导电，温度升高时半导体中的自由电子和空穴的数量增大，导电能力提高）。

③有些物质当温度接近0 K 时，电阻率突然减小到零——这种现象叫超导现象。

能够发生超导现象的物体叫超导体。

材料由正常状态转变为超导状态的温度叫超导材料的转变温度T C 。

我国科学家在1989年把T C 提高到130K 。

现在科学家们正努力做到室温超导。

3．部分电路欧姆定律 RU I =（适用于金属导体和电解液，不适用于气体导电） 电阻的伏安特性曲线：注意I-U 曲线和U-I 曲线的区别。

还要注意：当考虑到电阻率随温度的变化时，电阻的伏安特性曲线不再是过原点的直线。

4．电动势与电势差电动势：E=W/q ，单位：V电势差：U=W/q ，单位：V在电源外部的电路中，是静电力对自由电荷做正功，电流由电源的正极流向负极，沿电流方向电势降低；而在电源内部是电荷受的非静电力克服静电力做功，电流由负极流向正极，沿电流电势升高。

恒定电流知识点恒定电流是电学中的一项基本概念，指电路中流过导体的电流大小保持不变的情况。

在恒定电流下，电流值不随时间变化，因此也称之为恒流。

恒定电流有以下几个重要的知识点：一、恒定电流的特征恒定电流的特征在于电流的大小保持不变，这意味着每个电子的流动速度和数量都是恒定的。

在一个闭合电路中，电子从正极流向负极，形成电流的闭合回路。

在该回路中，电流通过导线以相同的速率和数量流动，不随时间变化。

二、恒定电流的电路关系在恒定电流的情况下，电路中的电压和电阻呈线性关系。

根据欧姆定律，电流（I）等于电压（V）与电阻（R）的比值：I = V/R。

换句话说，当电压保持不变时，电流与电阻成反比关系；当电阻保持不变时，电流与电压成正比关系。

三、恒定电流的单位和测量恒定电流的单位是安培（A）。

安培是国际单位制中电流的基本单位，表示每秒通过导体横截面上的电荷量。

测量电流常用的仪器是电流表，连接在电路中的导线上，可准确测量电流的大小。

四、恒定电流的应用恒定电流在电学中有广泛的应用。

在日常生活中，我们常见的电子设备如电灯、电视、冰箱等都需要恒定电流来正常工作。

此外，恒定电流还被广泛应用于电化学、电镀、电解等工业领域。

五、恒定电流的影响因素恒定电流的大小受多种因素影响。

其中，电源的电压和电阻是两个主要因素。

当电源的电压增大或电阻减小时，电流也会相应地增大。

此外，电路中的温度、导线材料等因素也会对恒定电流产生影响。

六、恒定电流的安全问题在处理恒定电流时，安全是非常重要的考虑因素。

电流过大可能对人体产生危险，因此，我们需要采取正确的安全措施，如佩戴绝缘手套和穿戴防护设备，以确保自身安全。

总结：恒定电流是电学中的核心概念，表征电路中电流保持不变的情况。

了解恒定电流的特征、电路关系、单位和测量方法、应用领域、影响因素以及安全问题对于理解电学原理和应用非常重要。

在日常生活中，我们常常接触到恒定电流，因此理解和熟悉恒定电流的知识点对我们来说至关重要。

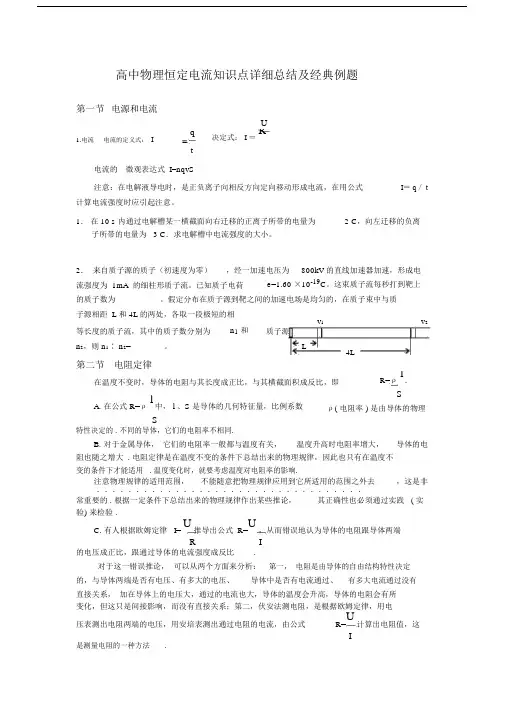

高中物理恒定电流知识点详细总结及经典例题第一节 电源和电流Uq 决定式： I ＝R1.电流 电流的定义式： It电流的 微观表达式 I=nqvS注意：在电解液导电时，是正负离子向相反方向定向移动形成电流，在用公式I ＝ q ／ t计算电流强度时应引起注意。

1． 在 10 s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2 C ，向左迁移的负离子所带的电量为 3 C ．求电解槽中电流强度的大小。

2． 来自质子源的质子（初速度为零） ，经一加速电压为 800kV 的直线加速器加速，形成电流强度为 1mA 的细柱形质子流。

已知质子电荷 e=1.60 ×10-19C 。

这束质子流每秒打到靶上的质子数为 _________。

假定分布在质子源到靶之间的加速电场是均匀的，在质子束中与质 子源相距 L 和 4L 的两处，各取一段极短的相v 1v 2等长度的质子流，其中的质子数分别为 n 1 和质子源n 2，则 n 1∶ n 2=_______ 。

L4L第二节 电阻定律在温度不变时，导体的电阻与其长度成正比，与其横截面积成反比，即 R=ρ l.A. 在公式 R=ρ l中， l 、S 是导体的几何特征量，比例系数Sρ( 电阻率 ) 是由导体的物理S特性决定的 . 不同的导体，它们的电阻率不相同.B. 对于金属导体， 它们的电阻率一般都与温度有关， 温度升高时电阻率增大， 导体的电阻也随之增大 . 电阻定律是在温度不变的条件下总结出来的物理规律，因此也只有在温度不变的条件下才能适用 . 温度变化时，就要考虑温度对电阻率的影响.注意物理规律的适用范围， 不能随意把物理规律应用到它所适用的范围之外去 ，这是非 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．常重要的 . 根据一定条件下总结出来的物理规律作出某些推论， 其正确性也必须通过实践 ( 实验 ) 来检验 .C. 有人根据欧姆定律 I=U推导出公式 R=U，从而错误地认为导体的电阻跟导体两端RI的电压成正比，跟通过导体的电流强度成反比 .对于这一错误推论， 可以从两个方面来分析： 第一， 电阻是由导体的自由结构特性决定的，与导体两端是否有电压、有多大的电压、导体中是否有电流通过、有多大电流通过没有直接关系， 加在导体上的电压大，通过的电流也大，导体的温度会升高，导体的电阻会有所变化，但这只是间接影响，而没有直接关系；第二，伏安法测电阻，是根据欧姆定律，用电 压表测出电阻两端的电压，用安培表测出通过电阻的电流，由公式R=U计算出电阻值，这I是测量电阻的一种方法 .D. 半导体：导电性能介于导体和绝缘体之间，电阻随温度的升高而减小的材料. 改变半导体的温度，使半导体受到光照，在半导体中加入其他微量杂质等，可使半导体的导电性能发生显著变化，正是因为这种特性，使它在现代科学技术中发挥了重要作用.E. 超导现象：当温度降低到绝对零度(0K) 附近时，某些材料 ( 金属、合金、化合物 ) 的电阻率突然减小到零. 这种现象叫做超导现象. 处于这种状态的导体，叫做超导体.材料由正常状态转变为超导状态的温度叫做转变温度( 记为 T C). 目前高温超导体的研究已在世界范围内形成热潮，这一研究的目标是实现得到在室温条件下工作的超导材料，以使之广泛应用 .例 1关于电阻率，下列说法正确的是( )A.电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好B.各种材料的电阻率都与温度有关，金属的电阻率随温度升高而增大C. 所谓超导体，当其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为零D.某些合金的电阻率几乎不受温度变化的影响，通常都用它制作标准电阻解析本题涉及到的知识，在教材中都有相当简洁、明确的说明，都是必须了解的基本知识，认真阅读教材，就可知道选项B、C、 D 都是正确的 .例 2下列说法中正确的是( )A. 由 R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B. 由 I=U/R 可知，通过导体的电流强度跟导体两端的电压成正比，跟它的电阻成反比C.导体的电阻率由导体本身的物理条件决定，任何物理变化都不能改变导体的电阻率D. 欧姆定律I=U/R ，不仅适用于金属导体的导电情况，对于别的电路也适用.解析由电阻定律知，导体的电阻是由本身的物理条件决定的，与加在它两端的电压和通过它的电流无关. 所以 A 错.导体的电阻率是由导体的材料决定的，与温度有关. 温度发生变化，电阻率也会改变，所以 C 错 .部分电路欧姆定律只适用于电阻电路，不一定适合于一切电路，所以 D 错 .故正确答案为 B.【难题巧解点拨】例 1一只标有“ 220V 60W”的白炽灯泡，加上的电压U 由零逐渐增大到220V. 在此过程中，电压 U 和电流 I 的关系可用图线表示 . 在如图所示的四个图线中，肯定不符合实际的是( )解析由电阻的定义式R=U知：在 U— I 图线上，某一点的纵坐标U 和该点的横坐标I I的比值 U/I 就对应着电阻值 R. 由于白炽灯泡钨丝的电阻会随温度的升高而增大，当白炽灯上加的电压从零逐渐增大到 220V 时，钨丝由红变到白炽，灯丝的温度不断升高，电阻将不断增大 .A 图线表示 U/I 为一定值，说明电阻不变，不符要求； C 图线上各点的 U/I 值随 U 的增大而减小，也不符合实际； D 图线中 U/I 的值开始随 U 的增大而增大，后来随 U的增大而减小，也不符合实际；只有 B 图线中 U/I 的值随 U 的增大而变化，符合实际. 此答案应选A 、 C 、 D.评注 要从题目中挖掘出电压由零逐渐增大到 220V 的含义，即热功率增大，白炽灯钨丝的电阻会随温度的升高而增大 . 不要认为白炽灯钨丝的电阻是固定不变的，这是这道题解答的关键地方 .例 2下图是 a 、 b 两个导体的 I -U 图象：(1) 在 a 、 b 两个导体加上相同的电压时，通过它们的电流强度 I A ∶I B = . (2) 在 a 、b 两个导体中通过相等的电流时，加在它们两端的电压 U A ∶ U B =.(3)a 、b 两个导体的电阻R A ∶ R B =.解析 本题给出的是 I-U 图象，纵轴表示通过导体的电流， 横轴表示加在导体两端的电压.(1) 加在 a 、 b 两端的电压相等时，通过它们的电流比为I A tan 603 3I B ===tan 301/ 3 1(2) 通过 a 、 b 的电流相等时， a 、 b 两端的电压比为U A cot 601/ 3 1U B ===cot 303 3(3) 由 (1) 或 (2) 都可以推导出 a 、 b 两个导体的电阻比为RA= 1R B 31.电功和电功率（ 1）电功是电流通过一段电路时，电能转化为其他形式能（电场能、机械能、化学能或内能等）的量度。

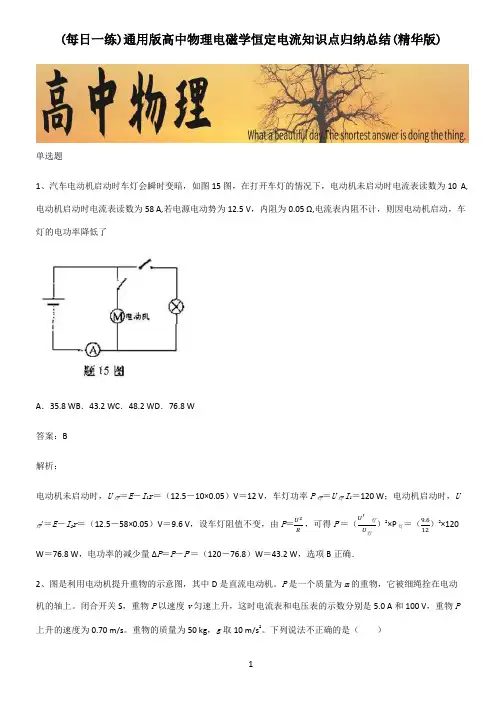

(每日一练)通用版高中物理电磁学恒定电流知识点归纳总结(精华版)单选题1、汽车电动机启动时车灯会瞬时变暗，如图15图，在打开车灯的情况下，电动机未启动时电流表读数为10 A,电动机启动时电流表读数为58 A,若电源电动势为12.5 V，内阻为0.05 Ω,电流表内阻不计，则因电动机启动，车灯的电功率降低了A．35.8 WB．43.2 WC．48.2 WD．76.8 W答案：B解析：电动机未启动时，U灯＝E－I1r＝（12.5－10×0.05）V＝12 V，车灯功率P灯＝U灯I1＝120 W；电动机启动时，U灯′＝E－I2r＝（12.5－58×0.05）V＝9.6 V，设车灯阻值不变，由P＝U2R，可得P′＝（U′灯U灯）2×P灯＝（9.612）2×120W＝76.8 W，电功率的减少量ΔP＝P－P′＝（120－76.8）W＝43.2 W，选项B正确．2、图是利用电动机提升重物的示意图，其中D是直流电动机。

P是一个质量为m的重物，它被细绳拴在电动机的轴上。

闭合开关S，重物P以速度v匀速上升，这时电流表和电压表的示数分别是5.0 A和100 V，重物P 上升的速度为0.70 m/s。

重物的质量为50 kg，g取10 m/s2。

下列说法不正确的是（）A．电动机消耗的电功率为500WB．绳对重物做功的机械功率350WC．电动机线圈的电阻20ΩD．电动机的效率为70%答案：C解析：A．根据电功率关系式有P电=UI=5×100W=500W 故电动机消耗的功率为500W，故A正确，不符合题意；B．以物体为研究对象，由于物体匀速上升，根据平衡条件有F=mg根据P机=Fv得P机=mgv=350W故细绳对对重物做功的机械功率为350W，故B正确，不符合题意；C．根据功能关系有P 电=P机+P热P热=I2R 联立解得R=6Ω故C错误，符合题意；D．电动机效率η=P机P电=350500=70%故D正确，不符合题意；故选C。

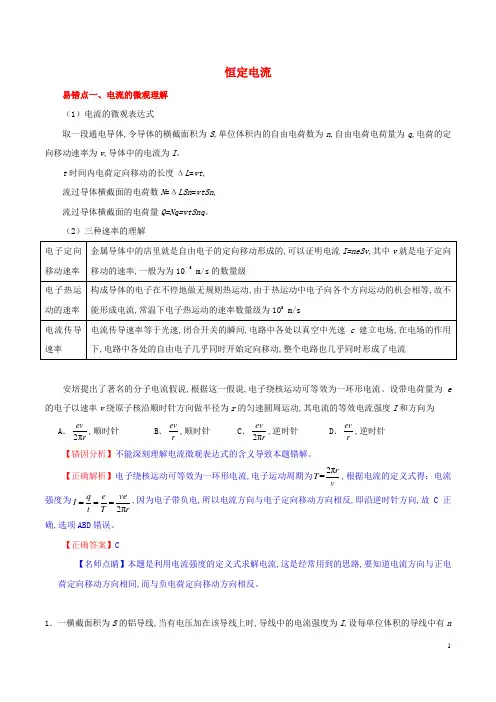

恒定电流易错点一、电流的微观理解 （1）电流的微观表达式取一段通电导体,令导体的横截面积为S ,单位体积内的自由电荷数为n ,自由电荷电荷量为q ,电荷的定向移动速率为v ,导体中的电流为I 。

t 时间内电荷定向移动的长度ΔL =vt ,流过导体横截面的电荷数N =ΔLSn =vtSn , 流过导体横截面的电荷量Q=Nq=vtSnq 。

（2）三种速率的理解安培提出了著名的分子电流假说,根据这一假说,电子绕核运动可等效为一环形电流。

设带电荷量为e 的电子以速率v 绕原子核沿顺时针方向做半径为r 的匀速圆周运动,其电流的等效电流强度I 和方向为 A ．2πev r,顺时针 B ．evr ,顺时针C ．2πev r,逆时针 D ．evr ,逆时针【错因分析】不能深刻理解电流微观表达式的含义导致本题错解。

【正确解析】电子绕核运动可等效为一环形电流,电子运动周期为2π=rT v,根据电流的定义式得：电流强度为2πq e ve I t T r ===,因为电子带负电,所以电流方向与电子定向移动方向相反,即沿逆时针方向,故C 正确,选项ABD 错误。

【正确答案】C【名师点睛】本题是利用电流强度的定义式求解电流,这是经常用到的思路,要知道电流方向与正电荷定向移动方向相同,而与负电荷定向移动方向相反。

1．一横截面积为S 的铝导线,当有电压加在该导线上时,导线中的电流强度为I ,设每单位体积的导线中有n个自由电子,电子电荷量为e ,此时电子定向移动的速度为v ,则以下关系正确的是 A ．I nvS = B ．I nev = C ．I nevS = D ．I neS =2．如图所示,电解池内有一价离子的电解液,在时间t 内通过溶液截面S 的正离子数为n 1,负离子数为n 2,设元电荷电荷量为e ,则以下说法正确的是A ．溶液内电流方向从A 到B ,电流为n 1e t B ．溶液内电流方向从B 到A ,电流为n 2e tC ．溶液内正、负离子反方向移动,产生的电流相互抵消D ．溶液内电流方向从A 到B ,电流为(n 1＋n 2)et易错点二、不知道伏安特性曲线的意义对于电源或者电阻的伏安特性曲线问题容易出错的地方有以下几个方面：（1）易直接利用直线与横轴的夹角的正切值（即k =tan α）求斜率,从而求出电阻;（2）对于U –I 图象是曲线的元件易直接利用该切点切线的斜率求电阻（应该用该点与原点连线的斜率求解）;（3）易弄混坐标,把I –U 图象当作U –I 图象分析或把U –I 图象当作I –U 图象分析; （4）不会利用电源和电阻的伏安特性曲线的交点解电源的输出功率。

1.电流：单位时间内通过导体横截面的电荷量，公式为I =Q /t ；2.电流分 和 两种，电流方向不随时间变化的叫做 ，电流方向随时间变化的叫 。

知识点一：电流的产生条件1.必须具有能够自由移动的电荷(金属中只有负电荷移动，电解液中为正负离子同时移动）。

2.导体两端存在电压差（要使闭合回路中有持续电流，要有电源）。

3.电路必须为通路。

【典例1】金属导体满足下面哪一个条件时,就产生恒定电流（ ） A .有可以自由移动的电荷 B .把导体放在匀强电场中C.让导体某一端连接电源正极即能产生电流 D .导体两端加有恒定的电压【典例2】关于电流,下列叙述正确的是( ) A .只要将导体置于电场中,导体中就有持续电流 B .电源的作用可以使电路中有持续电流C.导体中没有电流时,就说明导体内部的电荷没有移动 D .恒定电流是由恒定电场产生的【典例3】以下说法正确的有( )A .只要有可以移动的电荷,就存在着持续电流B .只要导体两端没有电压,就不能形成电流 C.只要导体中无电流,其内部自由电荷就停止运动D .金属导体内持续电流是自由电子在导体两端的持续电压形成的知识点二：速度问题【典例1】下列说法中正确的是（ ）A .导线内自由电子的定向移动速率等于电流的传导速率B .电子运动的速率越大，电流越大 C.导体内有V 定向<V 热运动<V 电流D .在金属导体内当自由电子定向移动时，它们的热运动就消失了【典例2】下列说法中正确的是( )A .只要物体内有自由电荷，就会有电荷的热运动，就会形成电流B .电荷的定向移动速率远小于热运动速率，所以电流大小主要由热运动速率决定C.每当接通电路时，电路中各处几乎同时有了电流，说明电荷定向移动速率非常大D .电荷在外电场的电场力作用下定向移动时，就形成了电流知识点三：电流的方向1.物理上规定电流的方向是正电荷定向移动的方向。

2.电荷指的是自由电荷，在金属导体中的电子是自由电子，在酸，碱，盐的水溶液中是正，负离子。

高中物理3-1恒定电流知识点汇总高中物理选修31《恒定电流》知识点汇总一、对电流概念的理解1.电流电荷的定向运动移动形成电流。

可以是正电荷定向移动形成电流（如大量质子作定向移动），也可以是负电荷定向移动形成电流（如金属导体），还可以是正、负电荷同是向相反方向作定向移动形成电流。

（如电解液导电）电流强度表示电流强弱的物理量。

电流强度的定义式：IQt。

电流强度在数值上等于单位时间内通过导体横截面的电量。

练习1、下列有关电流的说法中正确的是：(A)A在电解液中阳离子定向移动形成电流，阴离子定向移动也形成电流；B粗细不均匀的一根导线中通以电流，在时间t内，粗的地方流过的电荷多，细的地方流过的电荷少；C通过导线横截面的电荷越多，则导线中电流越大；D物体内存在电流的条件是物体两端存在电压。

说明：物体内存在电流的条件有二个，一是物体内有能自由移动的电荷，二是物体两端存在电压。

练习2、有一横截面为S的铜导线，流经其中的电流为I，设单位体积的导线有n个自由电子，电子电量为e，电子的定向移动速度为v，在t时间内，通过导体横截面的自由电子数目N可表示为：(A)A．nvSt；B．nvt；C．It/e；D．It/Se。

练习3、某电解质溶液，如果在1s内共有5.01018个二价正离子和1.01019个一价负离子通过某横截面，那么通过电解质溶液的电流强度是：(D)A0；B0.8A；C1.6A；D3.2。

练习4.一个半径为r的细橡胶圆环，均匀地带上Q库伦的负电荷，当它以角速度ω绕中心轴线顺时针匀速转动时，环中等效电流为多大：(C)A.Q；B.2；C.2；D.二、电阻和对电阻的理解电阻导体对电流的阻碍作用。

电阻的定义式：RUIQQ2Q。

，（该式只适用于导体和酸、碱、盐导电的情况即为纯电阻（电能全部转化为UI内能的导体））导体的电阻R导体两端的电压U与通过的电流的比值（导体电阻的决定式：RLS）。

该式说明导体的电阻是由导体本身因素决定，与导体是否导电无关。

高中物理 选修 恒定电流 一、【电路的基本概念和规律】1．关于电流，下列说法中正确的是( ) A ．通过导体横截面的电荷量越多，电流越大 B ．电子运动的速率越大，电流越大C ．单位时间内通过导体横截面的电荷量越多，导体中的电流越大D ．因为电流有方向，所以电流是矢量解析：选C ．电流的大小等于单位时间内通过导体横截面的电荷量，故A 错误，C 正确；电流的微观表达式I ＝neS v ，电流的大小由单位体积的电荷数、每个电荷所带电荷量、导体的横截面积和电荷定向移动的速率共同决定，故B 错误；矢量运算遵循平行四边形定则，标量的运算遵循代数法则，电流的运算遵循代数法则，故电流是标量，故D 错误．2．铜的摩尔质量为m ，密度为ρ，每摩尔铜原子中有n 个自由电子．今有一根横截面积为S 的铜导线，当通过的电流为I 时，电子平均定向移动的速率为( )A ．光速cB ．I neS C ．ρIneSmD ．mIneS ρ解析：选D ．由电流表达式I ＝n ′eS v 可得v ＝I n ′eS，其中n ′＝n m ρ＝n ρm ，故v ＝mIneS ρ，D对．3．在显像管的电子枪中，从炽热的金属丝不断放出的电子进入电压为U 的加速电场，设其初速度为零，经加速后形成横截面积为S 、电流为I 的电子束．已知电子的电荷量为e 、质量为m ，则在刚射出加速电场时，一小段长为Δl 的电子束内的电子个数是( )A ．I Δl eSm 2eU B ．I Δl e m 2eU C ．I eSm 2eUD ．IS Δlem 2eU解析：选B ．在加速电场中有eU ＝12m v 2，得v ＝2eUm.在刚射出加速电场时，一小段长为Δl 的电子束内电荷量为q ＝I Δt ＝I Δl v ，则电子个数n ＝q e ＝I Δlem2eU，B 正确． 4．一个内电阻可以忽略的电源，给装满绝缘圆管的水银供电，通过水银的电流为0.1 A ．若把全部水银倒在一个内径大一倍的绝缘圆管内(恰好能装满圆管)，那么通过水银的电流将是( )A ．0.4 AB ．0.8 AC ．1.6 AD ．3.2 A解析：选C ．大圆管内径大一倍，即横截面积变为原来的4倍，由于水银体积不变，故水银柱长度变为原来的14，则电阻变为原来的116，因所加电压不变，由欧姆定律知电流变为原来的16倍．5．有一个直流电动机，把它接入0.2 V 电压的电路中，电动机不转，测得流过电动机的电流是0.4 A ；若把电动机接入2 V 电压的电路中，正常工作时的电流是1 A ，此时，电动机的输出功率是P 出；如果在电动机正常工作时，转子突然被卡住，电动机的发热功率是P 热，则( )A ．P 出＝2 W ，P 热＝0.5 WB ．P 出＝1.5 W ，P 热＝8 WC ．P 出＝2 W ，P 热＝8 WD ．P 出＝1.5 W ，P 热＝0.5 W 解析：选B ．电动机不转，r ＝U 1I 1＝0.5 Ω.正常工作时，P 电＝U 2I 2＝2×1 W ＝2 W ，P 热′＝I 22r ＝0.5 W ，故P 出＝P 电－P 热′＝1.5 W ．转子突然被卡住，相当于纯电阻，此时I 3＝20.5 A ＝4 A ，P 热＝I 23r ＝8 W ，故B 正确．6．两根用同种材料制成的电阻丝甲和乙，甲电阻丝的长度和直径分别为l 和d ；乙电阻丝的长度和直径分别为2l 和2d .将甲、乙两根电阻丝分别接入电路时，如果两电阻丝消耗的电功率相等，则加在两根电阻丝上的电压的比值应满足( )A ．U 甲U 乙＝1B ．U 甲U 乙＝22 C ．U 甲U 乙＝ 2D ．U 甲U 乙＝2 解析：选C ．U 2甲U 2乙＝P 甲R 甲P 乙R 乙＝R 甲R 乙＝ρl π⎝⎛⎭⎫d 22∶ρ2lπ⎝⎛⎭⎫2d 22＝2，所以加在两根电阻丝上的电压的比值应满足U 甲U 乙＝2，故C 正确．7．某导体中的电流随其两端电压的变化如图所示，则下列说法中正确的是( )A ．加5 V 电压时，导体的电阻约是5 ΩB ．加11 V 电压时，导体的电阻约是1.4 ΩC ．由图可知，随着电压的增大，导体的电阻不断减小D ．此导体为线性元件解析：选A ．对某些导电器材，其伏安特性曲线不是直线，但曲线上某一点的UI 值仍表示该点所对应的电阻值．当导体加5 V 电压时，电阻R 1＝UI ＝5 Ω，A 正确；当导体加11 V电压时，由题图知电流约为1.4 A ，电阻R 2大于1.4 Ω，B 错误；当电压增大时，UI 值增大，导体为非线性元件，C 、D 错误．8．在研究微型电动机的性能时，可采用如图所示的实验电路．当调节滑动变阻器R ，使电动机停止转动时，电流表和电压表的示数分别为1.0 A 和1.0 V ；重新调节R ，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0 A 和15.0 V ．则当这台电动机正常运转时( )A ．电动机的内阻为7.5 ΩB ．电动机的内阻为2.0 ΩC ．电动机的输出功率为30.0 WD ．电动机的输出功率为26.0 W解析：选D ．因为电动机停止转动时，电流表和电压表的示数分别为1.0 A 和1.0 V ，电动机在没有将电能转化为机械能时属于纯电阻元件，故电动机的内阻r ＝U 1I 1＝1.0 V1.0 A ＝1.0Ω，选项A 、B 错误；当电动机正常运转时，电流表和电压表的示数分别为2.0 A 和15.0 V ，则电动机的总功率为P 总＝U 2I 2＝15.0 V ×2.0 A ＝30.0 W ，此时电动机的发热功率为P 热＝I 22r ＝(2.0 A)2×1.0 Ω＝4.0 W ，故电动机的输出功率为P 出＝P 总－P 热＝30.0 W －4.0 W ＝26.0 W ，选项C 错误，D 正确．9．为了生活方便，电热水壶已进入千家万户，如果将一电热水壶接在220 V 的电源两端，经时间t 0电热水壶的开关自动切断，假设热量的损失不计、加热丝的阻值不受温度的影响．则( )A ．如果将电热水壶接在110 V 的电源两端，需经2t 0的时间电热水壶的开关自动切断B ．如果将电热水壶接在110 V 的电源两端，需经16t 0的时间电热水壶的开关自动切断C ．如果将电热水壶接在55 V 的电源两端，需经4t 0的时间电热水壶的开关自动切断D ．如果将电热水壶接在55 V 的电源两端，需经16t 0的时间电热水壶的开关自动切断 解析：选D ．根据公式Q ＝U 2R t 可知，煮沸一壶水所需的热量为Q ＝U 2R t 0，当电压变为原来的 12时，所需热量没变，因此时间要变为原来的4倍，即4t 0，A 、B 错误；当电压变为原来的14时，时间要变为原来的16倍，即16t 0，C 错误，D 正确．10．一个用半导体材料制成的电阻器D ，其电流I 随它两端电压U 变化的关系图象如图甲所示，若将它与两个标准电阻R 1、R 2并联后接在电压恒为U 的电源两端，3个用电器消耗的电功率均为P ，现将它们连接成如图乙所示的电路，接在该电源的两端，设电阻器D 和电阻R 1、R 2消耗的电功率分别是P D 、P 1、P 2，则下列说法中正确的是( )A ．P 1＝4P 2B ．P D ＝P4C ．PD ＝P 2D ．P 1＜4P 2解析：选D ．由于电阻器D 与两个标准电阻R 1、R 2并联后接在电压恒为U 的电源两端时，三者功率相同，则此时三者电阻相等．当三者按照题图乙所示的电路连接时，电阻器D 两端的电压小于U ，由题图甲可知，电阻器D 的电阻增大，则有R D ＞R 1＝R 2，而R D 与R 2并联，电压相等，根据P ＝U 2R ，则有P D ＜P 2，C 错误；由欧姆定律可知，电流I D ＜I 2，又I 1＝I 2＋I D ，故I 1＜2I 2，根据P ＝I 2R ，则有P 1＜4P 2，A 错误，D 正确；由于电阻器D 与电阻R 2的并联电阻R ＜R 1，所以D 两端的电压小于U 2，且D 阻值变大，则P D ＜P4，B 错误．11．(多选)如图所示，用输出电压为1.4 V 、输出电流为100 mA 的充电器对内阻为2 Ω的镍—氢电池充电．下列说法正确的是( )A ．电能转化为化学能的功率为0.12 WB ．充电器输出的电功率为0.14 WC ．充电时，电池消耗的热功率为0.02 WD ．充电器把0.14 W 的功率储存在电池内解析：选ABC ．充电器的输出功率为P 出＝IU ＝0.1×1.4 W ＝0.14 W ，故B 正确；电池消耗的热功率为：P 热＝I 2r ＝0.12×2 W ＝0.02 W ，故C 正确；电能转化为化学能的功率为：P 转＝P 出－P 热＝0.12 W ，故A 正确，D 错误．12．(多选)如表所示列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身机械损耗．若该车在额定状态下以最大运行速度行驶，则( )自重 40 kg 额定电压 48 V 载重 75 kg 额定电流 12 A 最大行驶速度20 km/h额定输出功率350 WA ．电动机的输入功率为576 WB ．电动机的内电阻为4 ΩC ．该车获得的牵引力为104 ND ．该车受到的阻力为63 N解析：选AD ．由于U ＝48 V ，I ＝12 A ，则P ＝IU ＝576 W ，故选项A 正确；因P 入＝P出＋I 2r ，r ＝P 入－P 出I 2＝576－350122Ω＝1.57 Ω，故选项B 错误；由P 出＝F v ＝F f v ，F ＝F f＝63 N ，故选项C 错误，D 正确．13．如图所示，P 为一块半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，然后将它再按图乙方式接在电极C 、D 之间，设AB 、CD 之间的电压是相同的，则这两种接法电阻大小关系为( )A ．R 甲＝12R 乙B ．R 甲＝14R 乙C ．R 甲＝2R 乙D ．R 甲＝4R 乙解析：选B ．将四分之一圆形薄合金片看成一个电阻，设为r ，图甲中等效为两个电阻并联，R 甲＝r 2，图乙中等效为两个电阻串联，R 乙＝2r ，所以R 甲＝14R 乙，所以B 正确．14．(多选)如图所示，一台电动机提着质量为m 的物体，以速度v 匀速上升，已知电动机线圈的电阻为R ，电源电动势为E ，通过电源的电流为I ，当地重力加速度为g ，忽略一切阻力及导线电阻，则( )A ．电源内阻r ＝EI －RB ．电源内阻r ＝E I －mg vI2－RC ．如果电动机转轴被卡住而停止转动，较短时间内电源消耗的功率将变大D ．如果电动机转轴被卡住而停止转动，较短时间内电源消耗的功率将变小解析：选BC ．含有电动机的电路不是纯电阻电路，欧姆定律不再适用，A 错误；由能量守恒定律可得EI ＝I 2r ＋mg v ＋I 2R ，解得r ＝E I －mg vI 2－R ，B 正确；如果电动机转轴被卡住，则E ＝I ′(R ＋r )，电流增大，较短时间内，电源消耗的功率变大，较长时间的话，会出现烧坏电源的现象，C 正确，D 错误．二、【闭合电路欧姆定律】1．电源电动势反映了电源把其他形式的能量转化为电能的能力，因此( ) A ．电动势是一种非静电力B ．电动势越大，表明电源储存的电能越多C ．电动势的大小是非静电力做功能力的反映D ．电动势就是闭合电路中电源两端的电压解析：选C ．电动势E ＝W 非q ，它不属于力的范畴，A 错误；电动势表征非静电力做功的本领，电动势越大，表明电源将其他形式的能转化为电能的本领越大，B 错误，C 正确；电动势与电压是两个不同的概念，通常情况下，电动势大于闭合电路电源两端电压，D 错误．2．两个相同的电阻R ，当它们串联后接在电动势为E 的电源上，通过一个电阻的电流为I ；若将它们并联后仍接在该电源上，通过一个电阻的电流仍为I ，则电源的内阻为( )A ．4RB ．RC ．R 2D ．无法计算解析：选B ．当两电阻串联接入电路中时I ＝E 2R ＋r ，当两电阻并联接入电路中时I ＝ER 2＋r ×12，由以上两式可得：r ＝R ，故选项B 正确． 3.如图所示电路，电源内阻不可忽略，电表均为理想电表．开关S 闭合后，在变阻器R 0的滑动端向下滑动的过程中( )A ．电压表与电流表的示数都减小B ．电压表与电流表的示数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大解析：选A ．由变阻器R 0的滑动端向下滑动可知，R 0接入电路的有效电阻减小，R总减小，由I ＝ER 总＋r 可知I 增大，由U 内＝Ir 可知U 内增大，由E ＝U 内＋U 外可知U 外减小，故电压表示数减小．由U 1＝IR 1可知U 1增大，由U 外＝U 1＋U 2可知U 2减小，由I 2＝U 2R 2可知电流表示数减小，故A 正确．4．(多选)已知磁敏电阻在没有磁场时电阻很小，有磁场时电阻变大，并且磁场越强电阻越大．为探测有无磁场，利用磁敏电阻作为传感器设计了如图所示电路，电源的电动势E 和内阻r 不变，在没有磁场时调节变阻器R 使电灯L 正常发光．若探测装置从无磁场区进入强磁场区，则( )A ．电灯L 变亮B ．电灯L 变暗C ．电流表的示数减小D ．电流表的示数增大解析：选AC ．探测装置从无磁场区进入强磁场区时，磁敏电阻阻值变大，则电路的总电阻变大，根据I＝ER总可知总电流变小，所以电流表的示数减小，根据U＝E－Ir，可知I 减小，U增大，所以电灯两端的电压增大，电灯L变亮，故A、C正确，B、D错误．5．在如图所示的电路中，当开关S闭合后，若将滑动变阻器的滑片P向下调节，下列说法正确的是()A．电压表和电流表的示数都增大B．灯L2变暗，电流表的示数减小C．灯L1变亮，电压表的示数减小D．灯L2变亮，电容器的带电荷量增加解析：选C．将滑动变阻器的滑片P向下调节，滑动变阻器接入电路的电阻减小，外电路总电阻减小，根据闭合电路欧姆定律分析得知，路端电压U减小，干路电流I增大，则电压表的示数减小，灯L1变亮，U1增大，R与灯L2并联电路的电压U2＝U－U1，则U2减小，即I2减小，灯L2变暗，电容器的带电荷量减少，流过电流表的电流I A＝I－I2，I增大，I2减小，则I A增大，电流表的示数增大，故C正确．6．(多选)在如图所示的U-I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R的U-I图线．用该电源直接与电阻R相连组成闭合电路，由图象可知()A．电源的电动势为3 V，内阻为0.5 ΩB．电阻R的阻值为1 ΩC．电源的输出功率为4 WD．电源的效率为50%解析：选ABC．由图线Ⅰ可知，电源的电动势为3 V，内阻为r＝EI短＝0.5 Ω；由图线Ⅱ可知，电阻R的阻值为1 Ω，该电源与电阻R直接相连组成的闭合电路的电流为I＝Er＋R ＝2 A，路端电压U＝IR＝2 V(可由题图读出)，电源的输出功率为P＝UI＝4 W，电源的效率为η＝UIEI×100%≈66.7%，故选项A 、B 、C 正确，D 错误．7．如图甲所示为某一小灯泡的U -I 图线，现将两盏这样的小灯泡并联后再与一个4 Ω的定值电阻R 串联，接在内阻为1 Ω、电动势为3 V 的电源两端，如图乙所示，则( )A ．通过每盏小灯泡的电流约为0.2 A ，此时每盏小灯泡的电功率约为0.6 WB ．通过每盏小灯泡的电流约为0.3 A ，此时每盏小灯泡的电功率约为0.6 WC ．通过每盏小灯泡的电流约为0.2 A ，此时每盏小灯泡的电功率约为0.2 WD ．通过每盏小灯泡的电流约为0.3 A ，此时每盏小灯泡的电功率约为0.4 W解析：选C ．由题图甲可以看出，当通过小灯泡的电流为0.2 A 时，对应灯泡两端的电压为1 V ，此时小灯泡的电阻为1 V0.2 A ＝5 Ω，两小灯泡并联后的电阻R 并＝2.5 Ω，灯泡两端电压U 并＝R 并R 总E ＝2.57.5×3 V ＝1 V ，恰好符合串联电路电压关系，则每盏小灯泡的功率P L ＝0.2 W ，则A 项错误，C 项正确．同理，可知B 、D 项错误．8．如图所示电路中，由于某处出现了故障，导致电路中的A 、B 两灯变亮，C 、D 两灯变暗，故障的原因可能是( )A ．R 1短路B ．R 2断路C ．R 2短路D ．R 3短路解析：选D ．A 灯在干路上，A 灯变亮，说明电路中总电流变大，由闭合电路欧姆定律可知电路的外电阻减小，这就说明电路中只会出现短路而不会出现断路，选项B 被排除；因为短路部分的电阻变小，分压作用减小，与其并联的用电器上的电压降低，C 、D 两灯变暗，A 、B 两灯变亮，这说明发生短路的电阻与C 、D 两灯是并联的或间接并联，而与A 、B 两灯是串联的或间接串联关系．观察电路中电阻的连接形式，只有R 3短路符合条件．故应选D ．9.如图所示的电路中，两平行金属板之间的带电液滴处于静止状态，电流表和电压表均为理想电表，由于某种原因灯泡L的灯丝突然烧断，其余用电器均不会损坏，则下列说法正确的是()A．电流表、电压表的读数均变小B．电源内阻消耗的功率变大C．液滴将向上运动D．电源的输出功率变大解析：选C．当L的灯丝突然烧断时电路中总电阻增大，则总电流减小，电源的内电压和R1两端的电压减小，由闭合电路的欧姆定律可知，路端电压增大，故电容器C两端的电压增大，板间场强增大，带电液滴所受的电场力增大，则该液滴将向上运动，C正确；由于C两端的电压增大，R2、R3中的电流增大，则电流表、电压表的读数均变大，A错误；因干路电流减小，则电源内阻消耗的功率变小，B错误；由于电源的内、外电阻的关系未知，不能判断电源的输出功率如何变化，D错误．10．(多选)如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源内电阻，以下说法中正确的是()A．当R2＝R1＋r时，R2获得最大功率B．当R1＝R2＋r时，R1获得最大功率C．当R2＝0时，R1获得最大功率D．当R2＝0时，电源的输出功率最大解析：选AC．在讨论R2的电功率时，可将R1视为电源内阻的一部分，即将原电路等效为外电阻R2与电动势为E、内阻为R1＋r的电源(等效电源)连成的闭合电路(如图所示)，R2的电功率是等效电源的输出功率．显然当R2＝R1＋r时，R2获得的电功率最大，A项正确；讨论R1的电功率时，由于R1为定值，根据P＝I2R知，电路中电流越大，R1上的电功率就越大(P1＝I2R1)，所以，当R2＝0时，R1获得的电功率最大，故B项错误，C项正确；讨论电源的输出功率时，R 1＋R 2为外电阻，内电阻r 恒定，由于题目没有给出R 1和r 的具体数值，所以当R 2＝0时，电源输出功率不一定最大，故D 项错误．11．两位同学在实验室中利用如图甲所示的电路进行实验，调节滑动变阻器的滑动触头P 向某一方向移动时，一位同学记录电流表○A 和电压表○V 1的测量数据，另一位同学记录电流表○A 和电压表○V 2的测量数据．两位同学根据记录的数据描绘出如图乙所示的两条U -I 图线．则图象中两直线的交点表示的物理意义是( )A ．滑动变阻器的滑动触头P 滑到了最右端B ．电源的输出功率最大C ．定值电阻R 0上消耗的功率为1.0 WD ．电源的效率达到最大值解析：选B ．由题图可得，电源电动势E ＝1.5 V ，内阻r ＝1 Ω，在交点位置有R ＋R 0＝U 1I ＝2 Ω，R 0＝U 2I＝2 Ω，则R ＝0，滑动变阻器的滑动触头P 滑到了最左端，选项A 错误；当电路中外电阻等于电源内阻时，电源的输出功率最大，但R 0>r ，故改变滑动变阻器的阻值时无法使电路中外电阻等于电源内阻，此时外电阻越接近电源内阻，电源的输出功率越大，故选项B 正确；P ＝U 2I ＝0.5 W ，选项C 错误；电源的效率η＝EI －I 2r EI，电流越小，电源的效率越大，可见滑动变阻器的滑动触头P 滑到最右端时电源的效率最大，选项D 错误．12．(多选)如图所示，电源电动势为E ，内阻为r .电路中的R 2、R 3分别为总阻值一定的滑动变阻器，R 0为定值电阻，R 1为光敏电阻(其电阻随光照强度增大而减小)．当开关S 闭合时，电容器中一带电微粒恰好处于静止状态．下列说法中正确的是( )A ．只逐渐增大对R 1的光照强度时，电阻R 0消耗的电功率增大，电阻R 3中有向上的电流B ．只调节电阻R 3的滑动端P 2向上端移动时，电源消耗的电功率变大，电阻R 3中有向上的电流C ．只调节电阻R 2的滑动端P 1向下端移动时，电压表示数变大，带电微粒向下运动D ．若断开开关S ，带电微粒向下运动解析：选AD ．当逐渐增大光照强度时，光敏电阻R 1的阻值减小，依据“串反并同”可知电流I 增大，则P R 0增大，U C 增大，Q C ＝CU C 增大，即电容器充电，R 3中有向上的电流，A 正确；当P 2向上移动时，U C 不变，R 3中没有电流，故B 错误；当P 1向下移动时，I不变，但U C 变大，E C ＝U C d 变大，电场力F C ＝U C q d变大，微粒向上运动，故C 错误；若断开开关S ，电容器放电，U C 降为0，则微粒由于重力作用而向下运动，故D 正确．13.如图所示，长为L 的两平行金属板水平放置，接在直流电路中，图中R 为滑动变阻器，一带电微粒自两板左侧中央以某初速度v 0平行于金属板进入两板间，若将滑动变阻器的滑片P 置于最下端b 处，带电微粒将落在下板上距离左端L 3处；若滑片P 与b 端间电阻为18 Ω，带电微粒将沿直线运动；若要微粒不打到金属板上，则滑片P 与b 端间电阻R 的范围应为( )A ．12 Ω<R <20 ΩB ．16 Ω<R <20 ΩC ．12 Ω<R <24 ΩD ．16 Ω<R <24 Ω 解析：选B ．设两平行金属板间距为d ，当滑动变阻器的滑片P 置于b 处时，两平行板间的电压为0，得d 2＝12gt 21，L 3＝v 0t 1；当滑片P 与b 端间电阻为18 Ω时，有qU 0d ＝mg .若要微粒刚好不打到金属板上，应满足d 2＝12at 22，L ＝v 0t 2，qU 1d －mg ＝ma 或mg －qU 2d ＝ma ，由以上各式可求得U 1＝109U 0，U 2＝89U 0，由串联电路的分压规律可求得电阻R 1＝109R 0＝20 Ω，R 2＝89R 0＝16 Ω，所求R 的范围为16 Ω<R <20 Ω，选项B 正确． 14. (多选)如图所示，D 是一只理想二极管，水平放置的平行板电容器AB 内部原有带电微粒P 处于静止状态．下列措施下，关于P 的运动情况说法正确的是( )A ．保持S 闭合，增大A 、B 板间距离，P 仍静止B ．保持S 闭合，减小A 、B 板间距离，P 向上运动C ．断开S 后，增大A 、B 板间距离，P 向下运动D ．断开S 后，减小A 、B 板间距离，P 仍静止解析：选ABD ．保持S 闭合，电源的路端电压不变，增大A 、B 板间距离，电容减小，由于二极管的单向导电性，电容器不能放电，其电量不变，由推论E ＝4πkQ εr S得到，板间场强不变，微粒所受电场力不变，仍处于静止状态，故A 正确；保持S 闭合，电源的路端电压不变，电容器的电压不变，减小A 、B 板间距离，由E ＝U d可知，板间场强增大，电场力增大，微粒将向上运动，故B 正确；断开S 后，电容器的电量Q 不变，由推论E ＝4πkQ εr S得到，板间场强不变，微粒所受电场力不变，仍处于静止状态，故C 错误，D 正确．三、【电学实验基础】1．如图所示，其中电流表A 的量程为0.6 A ，表盘均匀划分为30个小格，每一小格表示0.02 A ；R 1的阻值等于电流表内阻的12；R 2的阻值等于电流表内阻的2倍．若用电流表A 的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是________．A ．将接线柱1、2接入电路时，每一小格表示0.04 AB ．将接线柱1、2接入电路时，每一小格表示0.02 AC ．将接线柱1、3接入电路时，每一小格表示0.06 AD ．将接线柱1、3接入电路时，每一小格表示0.01 A解析：选C ．当接线柱1、2接入电路时，R 1与电流表并联，由于R 1＝R A 2，可知流过R 1的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为通过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06 A ，所以A 、B 错误；当接线柱1、3接入电路时，电流表与R 1并联，然后再与R 2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A ，C 正确，D 错误．2．写出如图所示的游标卡尺和螺旋测微器的读数：(1)游标卡尺的读数为________mm ；(2)螺旋测微器的读数为________mm.解析：(1)由图甲所示游标卡尺可知，主尺示数是1.0 cm ＝10 mm ，游标尺示数是0×0.05 mm ＝0.00 mm ，游标卡尺示数为10 mm ＋0.00 mm ＝10.00 mm.(2)由图乙所示螺旋测微器可知，固定刻度示数为3.5 mm ，可动刻度示数为35.3×0.01 mm ＝0.353 mm ，螺旋测微器示数为3.5 mm ＋0.353 mm ＝3.853 mm.答案：(1)10.00 (2)3.8533．如图甲所示为某次测量时电压表的刻度盘的情形，若当时使用的是该表的0～3 V 量程，那么电压表读数为________V ，若当时使用的是该表的0～15 V 量程，那么电压表读数应为________V ；如图乙所示的电阻箱的读数为________Ω.解析：0～3 V 量程最小刻度是0.1 V ，要向下估读一位，读1.15 V(由于最后一位是估读的，有偶然误差，读成1.14～1.16 V 都算正确).0～15 V 量程最小刻度为0.5 V ，只要求读到0.1 V 这一位，所以读5.7 V(5.6～5.8 V 都算正确)．图乙中的电阻箱有6个旋钮，每个旋钮上方都标有倍率，将每个旋钮上指针所指的数值(都为整数)乘以各自的倍率，从最高位依次往下读，即可得到电阻箱的读数为84 580.2 Ω.答案：1.15(1.14～1.16均可) 5.7(5.6～5.8均可) 84 580.24．有一只满偏电流I g ＝5 mA ，内阻R g ＝400 Ω的电流表G .若把它改装成量程为10 V 的电压表，应________联一个________Ω的分压电阻，该电压表的内阻为________Ω；若把它改装成量程为3 A 的电流表，应________联一个________Ω的分流电阻，该电流表的内阻为________Ω.解析：改装成电压表时应串联一个分压电阻．由欧姆定律得U ＝I g (R g ＋R 1)，分压电阻R 1＝U I g －R g ＝105×10－3 Ω－400 Ω＝1 600 Ω，该电压表内阻R V ＝R g ＋R 1＝2 000 Ω.改装成电流表时应并联一个分流电阻，由并联电路两端电压相等得I g R g ＝(I －I g )R 2.分流电阻R 2＝I g I －I g R g ＝5×10－3×4003－5×10－3 Ω＝0.668 Ω.该电流表内阻R A ＝R 2R g R 2＋R g＝I g R g I ＝0.667 Ω. 答案：串 1 600 2 000 并 0.668 0.6675．某同学用伏安法测定待测电阻R x 的阻值(约为10 k Ω)，除了R x 、开关S 、导线外，还有下列器材供选用：A ．电压表(量程0～1 V ，内阻约10 k Ω)B ．电压表(量程0～10 V ，内阻约100 k Ω)C ．电流表(量程0～1 mA ，内阻约30 Ω)D ．电流表(量程0～0.6 A ，内阻约0.05 Ω)E ．电源(电动势1.5 V ，额定电流0.5 A ，内阻不计)F ．电源(电动势12 V ，额定电流2 A ，内阻不计)G ．滑动变阻器R 0(阻值范围0～10 Ω，额定电流2 A)(1)为使测量尽量准确，电压表选用________，电流表选用________，电源选用________．(均填器材的字母代号)(2)画出测量R x 阻值的实验电路图．(3)________其真实值(填“大于”“小于”或“等于”)，原因是______________________.解析：(1)若电源选用E ，则通过R x 的最大电流为0.15 mA ，两个电流表均无法准确测量，故电源应选用F.由此可知电路中的最大电流约为1.2 mA，故电流表选用C．电压表内阻应尽可能与被测电阻阻值相差大一些且量程接近电源电压，故电压表选用B．(2)因为待测电阻阻值较大，所以电流表应采用内接法．滑动变阻器的阻值范围很小，应采用分压接法，实验电路图如图所示．(3)因为电流表采用内接法，电压表测出的电压为R x与电流表串联后两端电压，U测>U实，而R＝UI，所以R测>R实．答案：(1)B C F(2)见解析图(3)大于电压表的读数大于待测电阻两端的实际电压6．用一段长80 cm的金属丝做“测定金属的电阻率”的实验．(1)用多用电表粗测电阻丝的电阻，测量值约为6.0 Ω.(2)用螺旋测微器测量金属丝的直径，结果如图甲所示，由此可知金属丝直径的测量结果为________mm.(3)在用电压表和电流表测金属丝的电阻时，提供下列供选择的器材：A．直流电源(电动势约为4.5 V，内阻很小)B．电压表(量程3 V，内阻约3 kΩ)C．电压表(量程15 V，内阻约15 kΩ)D．电流表(量程0.6 A，内阻约0.125 Ω)E．电流表(量程3 A，内阻约0.025 Ω)F．滑动变阻器(阻值范围0～15 Ω，最大允许电流1 A)G．滑动变阻器(阻值范围0～200 Ω，最大允许电流2 A)H．开关、导线若干要求操作简便且能保证测量准确度，在供选择的器材中，电流表应选择________，电。

第5节焦耳定律1.电功是指电流通过一段电路所做的功，实质是静电力在这段电路中所做的功，其表达式为W ＝UIt 。

2．电功率是指单位时间内电流所做的功，表达式为P ＝Wt。

3．焦耳定律的表达式为Q ＝I 2Rt ，此式适用于任何电路。

4．非纯电阻电路中，由于产热不可避免，所以非纯电阻电路的效率不可能达到100%。

一、电功和电功率 1．电功(1)定义：电流在一段电路中所做的功等于这段电路两端的电压U 、电路中的电流I 和通电时间t 三者的乘积。

(2)公式：W ＝IUt 。

(3)国际单位：焦，符号为J 。

(4)实质：导体中的恒定电场对自由电荷的静电力在做功。

(5)意义：电流做功的过程是电能转化为其他形式的能的过程，电流做了多少功，就有多少电能转化为其他形式的能。

即电功是电能转化为其他形式的能的量度。

2．电功率(1)定义：单位时间内电流所做的功。

(2)公式：P ＝W t＝IU 。

(3)单位：瓦，符号：W 。

(4)意义：表示电流做功的快慢。

二、焦耳定律1．内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比。

2．表达式：Q ＝I 2Rt 。

3．热功率(1)定义：单位时间内的发热量。

(2)公式：P 热＝Q t＝I 2R ，单位：瓦特(W)。

(3)意义：表示电流发热快慢的物理量。

1．自主思考——判一判(1)电功与电能的单位相同，电功就是电能。

(×) (2)电功率越大，电功越大。

(×) (3)1千瓦时＝3.6×106J 。

(√)(4)非纯电阻电路中，电热的表达式是Q ＝I 2Rt 。

(√) (5)电流流过笔记本电脑时，电功一定等于电热。

(×)(6)根据I ＝U R 可导出P ＝U 2R，该公式用于任何用电器。

(×)2．合作探究——议一议(1)用电器额定功率越大，接在电路中电流做的功越多，这样说法对吗？提示：不对。

电流做功一方面与实际功率有关，另一方面还与通电时间有关，只有实际功率与时间乘积大时，电流做功才多。

第14章:恒定电流一、知识网络二、重、难点知识归纳（五）、滑动变阻器的使用 1、滑动变阻器的作用（1）保护电表不受损坏； （2）改变电流电压值，多测量几次，求平均值，减少误差。

2、两种供电电路（“滑动变阻器”接法）电流：定义、微观式：I=q/t ，I=nqSv电压：定义、计算式：U=W/q ，U=IR 。

导体产生电流的条件：导体两端存在电压 电阻：定义、计算式：R=U/I ，R=ρl/s 。

金属导体电阻值随温度升高而增大 半导体：热敏、光敏、掺杂效应 超导：注意其转变温度电动势：由电源本身决定，与外电路无关，是描述电源内部非静电力做功将其它形式的能转化为电能的物理量实验恒定电流 部分电路：I=U/R闭合电路：I=E/(R+r)，或E=U 内+U 外=IR+Ir适用条件：用于金属和电解液导电 规律电阻定律：R=ρl/s基本 概念欧姆定律： 公式：W=qU=Iut纯电阻电路：电功等于电热非纯电阻电路：电功大于电热，电能还转化为其它形式的能电功： 用电器总功率：P=UI ，对纯电阻电路：P=UI=I 2R=U 2/R 电源总功率：P 总=EI 电源输出功率：P 出=UI 电源损失功率：P 损=I 2r 电源的效率：%100%100⨯=⨯=E U P P 总出η， 对于纯电阻电路，效率为100%电功率 ：伏安法测电阻：R=U/I ，注意电阻的内、外接法对结果的影响描绘小灯泡的伏安特性测定金属的电阻率 ：ρ=R s / l 测定电源电动势和内阻 电表的改装：多用电表测黑箱内电学元件（1）、限流式：a 、最高电压（滑动变阻器的接入电阻为零）：E 。

b 、最低电压（滑动变阻器全部接入电路）： 。

c 、限流式的电压调节范围： 。

（2）、分压式：a 、最高电压（滑动变阻器的滑动头在b 端）：E 。

b 、最低电压（滑动变阻器的滑动头在a 端）：0。

c 、分压式的电压调节范围： 。

3、分压式和限流式的选择方法：（1）限流式接法简单、且可省一个耗电支路，所以一般情况优先考虑限流式接法。
