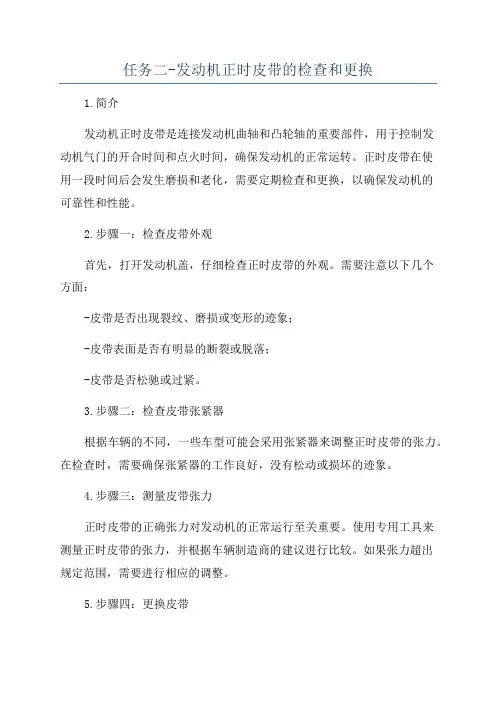

任务二-发动机正时皮带的检查和更换1.简介发动机正时皮带是连接发动机曲轴和凸轮轴的重要部件,用于控制发动机气门的开合时间和点火时间,确保发动机的正常运转。
正时皮带在使用一段时间后会发生磨损和老化,需要定期检查和更换,以确保发动机的可靠性和性能。
2.步骤一:检查皮带外观首先,打开发动机盖,仔细检查正时皮带的外观。
需要注意以下几个方面:-皮带是否出现裂纹、磨损或变形的迹象;-皮带表面是否有明显的断裂或脱落;-皮带是否松驰或过紧。
3.步骤二:检查皮带张紧器根据车辆的不同,一些车型可能会采用张紧器来调整正时皮带的张力。
在检查时,需要确保张紧器的工作良好,没有松动或损坏的迹象。
4.步骤三:测量皮带张力正时皮带的正确张力对发动机的正常运行至关重要。
使用专用工具来测量正时皮带的张力,并根据车辆制造商的建议进行比较。
如果张力超出规定范围,需要进行相应的调整。
5.步骤四:更换皮带根据车辆制造商的建议,正时皮带通常在行驶一定里程或使用一定时间后需要更换。
更换前需要准备好正确的皮带和更换工具,遵循以下步骤进行更换:-锁定发动机的曲轴和凸轮轴,防止其意外旋转;-卸下张紧器和松开皮带;-将新的皮带正确安装,根据车辆制造商的指导线路,确保正确的张力;-安装好张紧器,并重新检查皮带的张紧度;-解除发动机的锁定状态,启动发动机,并观察皮带的运转情况。
6.步骤五:注意事项在进行正时皮带的检查和更换时,需要注意以下几个方面:-确保发动机冷却下来,避免烫伤;-按照正确的顺序和方法进行操作,遵循车辆制造商的建议;-保持工作区域的清洁,并且避免灰尘和脏物进入发动机内部;-如果不熟悉正时皮带的检查和更换过程,建议寻求专业技师的帮助。
7.结论发动机正时皮带的检查和更换对于发动机的正常运行至关重要。
定期检查正时皮带的外观、张力和张紧器的工作状态,以及按照车辆制造商的建议进行更换,可以保证发动机的可靠性和性能,延长发动机的使用寿命。
在进行检查和更换时,应遵循正确的方法和注意事项,对工作环境和个人安全进行充分保护。
学习任务三正时带的检查与更换学习目标:1、知道发动机正时带安装不正确对配气相位、点火正时的影响;2、会检查和调整发动机正时带的张紧度;3、能规范地更换发动机正时皮带。
建议学时:8学时工作情境描述:顾客张先生驾驶一部威驰轿车前来你所在的丰田4S店做定期维护,由维修接待员接待后,发现其发动机正时带已达到规定的更换周期,需要更换发动机的正时带。
检查张紧器,如有必要进行修理或更换。
进行维修任务分配,由你所在的维修班组根据汽车维修手册相关要求,在规定时间内检查张紧器、更换正时带,并进行调试,交班组长验收。
学习准备:1、工具:世达工具、扭力扳手等2、设备:车辆或发动机试验台、多媒体教学设备3、资料:维修手册、维修工单、安全操作规程、教学课件、软件、维修资料、视频教学资料、网络教学资源等。
一、正时带对发动机有何影响1、正时带的更换周期许多顶置凸轮轴发动机采用正时带或正时链条来传递动力,并保证曲轴、凸轮轴之间的位置关系,正时带是由橡胶和纤维材料制成的,并用玻璃纤维等材料进行强化,在使用过程中会被拉长和磨损,对于大部分使用正时带的发动机而言,如果正时带断裂将会损坏发动机,因此大部分汽车制造厂家要求在规定的维护间隔(一般为100000km左右)内必须更换发动机正时带。
2、查阅典型发动机正时带更换周期一汽丰田威驰发动机型号:5A-FE/8A-FE生产商推荐的更换正时带周期是:3、查阅资料,简述正时带断裂对发动机的影响4、查阅资料,简述正时带安装不正确对配气正时和点火正时的影响。
二、在什么情况下需要进行正时带的更换?三、如何进行正时带的更换?1、转动曲轴皮带轮,将其凹槽对准正时带罩上的正时标记“0”,检查凸轮轴正时带轮的“K ”标记是否与2号凸轮轴轴承盖的正时标记对准。
如果未对准,则应转动曲轴一周(360°),使1缸位置处于压缩冲程上止点,如图所示。
2、使用合适的专用维修工具卸下曲轴带轮螺栓。
使用专用维修工具拆下曲轴带轮。
