工艺管道施工工程量统计方法为配合单线图领料制度的实施，更加准确地对施工工程量进行核定，我装置统一采用“DIN”作为统计依据，现将计算方法规定如下：DIN=D×η×N×k×b×g其中：1．D——管径值，按英寸计，如1、2、8等。
公制与英制管均按英制计算，如φ108、φ114均为4英寸。
小于1寸的管径按1寸计算。
2．3开孔等径三通折合2个对接焊口，开孔异径三通按小管径折合1.5个对接焊口，成品管嘴按1个对接焊口计算；承插焊及角焊缝相当于0.5个对接焊口,开孔三通补强板折合成角焊缝。
管支架焊缝不计。
4．k——材质系数，碳钢K=1.0; 不锈钢K=1.8; 合金钢K=2.0。
5．b——安装修正系数，调整焊接量与安装量之间的平衡，管道延长米/焊口数≤1时，b=1；超过1时，每增加1“米/焊口”范围内，b值增加0.2。
6．g——高空系数，地面±5m范围内，g=1。
每超出5m，高空系数g值增加0.05。
垂直管道按中间标高计算。
以上计算规划，包括管道预制和安装两项常规工作，涉及管工、焊工，包括切管、中低压管开坡口、对口、点焊、调直、盲板制安、管道及管件安装、管道焊接等，不包括探伤、试压、吹扫等工作。
预制量所占比重，根据预制深度决定，装置区不超过70﹪，管廊区不超过50％。
每张单线图的DIN值由技术人员统计并公开标出，以此作为班组计算奖金的依据。
班组完成安装任务后由质量检查人员和技术人员验收。
要求有关班组、技术人员、定额人员认真做好施工记录，收集数据，以使计算公式更加完善，统计规划更加科学、客观。
风管计算规则1、管道工程量计算。
风管制作安装按图示不同规格以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积，定额计量单位为“10㎡”。
圆管F=ЛDL矩形管F=SL式中：F—风管展开面积（㎡）D—圆形风管直径（m）S—矩形风管周长（m）L—管道中心线长度（m）Л—表示工程量计算时，风管长度一律以施工图中心线为准（立管与支管以其中心线交点划分），包括弯头、三通、四通、变径管、天圆地方等管件的长度，但不包括部件（如阀门）所占长度。
直径和周长按设计图示尺寸为准展开，咬口重叠部分已包括在定额内，不得另行增加。
计算风管长度时，应扣除的部件长度为：蝶阀L=150㎜；对开式多叶调节阀L=210㎜；圆形风管防火阀L=D+240㎜（D为风管直径）；矩形风管防火阀L=B+240㎜（B为风管高度）；止回阀L=300㎜；密闭式斜插板阀L=D+200㎜（D为风管直径）。
2、风管导流叶片的工程量均按图示叶片面积计算。
3、柔性软风管安装工程量按图示管道中心线长度以“m”为单位计量，柔性软风管阀门安装以“个”为单位计量。
4、软管（帆布接口）制作安装工程量，按图示尺寸以“m”为单位计量。
5、风管检查孔工程量，按定额附录四“国际通风部件标准质量表”计算。
6、风管测定孔制作安装工程量，按其型号以“个”为单位计量。
通风空调管道、设备筒体刷油及绝热工程通风空调管道、设备筒体刷油及绝热工程应执行《全国统一安装工程预算定额》第十一册相应子目。
1、管道、设备筒体的除锈、刷油⑴管道、设备筒体的除锈、刷油工程量以表面积“㎡”为单位计量。
⑵通风空调部件和吊托支架的除锈、刷油工程量，以质量“㎏”为单位计量。
⑶各种管件、阀门及设备上人孔、管口凸出部分的除锈、刷油已综合考虑在定额内，不另行计算。
2、管道、设备筒体的防腐⑴管道、设备筒体的防腐工程量以表面积“㎡”为单位计算。
⑵阀门、弯头、法兰的防腐工程量以表面积“㎡”为单位计量。
①阀门表面积计算公:S=Л×D××K×N式中：D—直径K—N—阀门个数Л—②弯头表面积计算公式：S=Л×D××2Л×N/B式中：D—直径N—弯头个数B—90°弯头 B=4，45°弯头B=8Л—③法兰表面积计算公式：S=Л×D××K×N式中：D—直径K—N—法兰个数B—90°弯头 B=4, 45°弯头B=8④设备和管道法兰翻边工程量计算公式：S=Л×(D+A)×A式中：D—直径A—法兰翻边宽。
市政管道工程工程量计算规则市政管道工程的工程量计算是在工程设计阶段进行的，主要目的是正确合理地评估工程的规模和难度，从而为工程项目的规划和组织提供依据。
市政管道工程主要包括给水管道、排水管道、污水管道、燃气管道等多种类型的管道，其工程量计算规则如下：1.工程量计算的基本概念：管道工程的工程量计算是指对工程施工中需要使用的各类管道材料、构造物和施工辅助设施、劳动力等进行数量和规格的确定和计算的工作。
2.计算方法：通常采用材料数量法、长度数量法、面积数量法和体积数量法等方法进行计算。
例如，对于给水管道工程的工程量计算，可以采用长度数量法，即根据管道的长度和直径计算材料用量。
3.工程量计算的内容包括：主要包括施工材料的数量和规格、工程设备的数量和规格、施工辅助设施的数量和规格、劳动力的数量等。
其中，施工材料包括各类管道材料（如铸铁管、钢管、塑料管等）和附件（如弯头、法兰、阀门等）。
4.工程量计算的步骤：包括确定计算范围、编制材料表、计算材料的数量和规格、编制设备表、计算设备的数量和规格、编制劳动力表、计算劳动力的数量等。
5.工程量计算的依据：根据设计图纸和施工方案，确定管道的布置、起始点和终点位置、长度、直径等，并结合施工工艺和质量要求，推算出所需的工程材料、设备和劳动力。
6.管道工程量计算的注意事项：应根据不同类型的管道工程和工作环境具体情况，结合项目实际进行工程量计算。
在计算过程中，要考虑到管道的敷设方式、高程、水平和角度等因素的影响，合理确定材料的用量和规格。
7.工程量计算的准确性和可行性：工程量计算应根据实际施工情况进行，并与工程实施单位进行沟通，确保计算结果准确可行。
同时，应注意计算过程中的单位换算和计算方法的正确性。
综上所述，市政管道工程的工程量计算是一项重要的工作，按照规则进行合理准确的计算，有助于保证工程项目的质量和进度，提高工程施工和管理的效率。
管道工程-分部分项工程量清单综合单价计算表管道工程的分部分项工程量清单综合单价计算表是一个用于计算管道工程的综合单价的表格。
该表格包含了各种管道工程项目的清单，以及对应的工程量和综合单价。
通过这个表格，可以计算出每个项目的总价格，以及整个工程的总成本。
该表格一般包括以下几个部分：1.项目名称：列出管道工程的各个项目名称，例如供水管道、排水管道、天然气管道等。
2.工程量清单：列出每个项目的工程量，一般以单位长度、单位面积或单位体积来表示。
例如，供水管道可以以米为单位，排水管道可以以立方米为单位。
3.单位工程量综合单价：列出每个项目的综合单价，即单位工程量的价格。
这个价格一般包括了材料、人工、机械设备和管理费用等各个方面的费用。
4.小计：将每个项目的工程量和综合单价相乘得出的每个项目的小计金额。
5.汇总：将所有项目的小计金额相加得出的整个工程的总金额。
在计算综合单价时，需要考虑以下几个因素：1.材料费用：根据项目需要选择合适的材料，并计算出相应的价格。
2.人工费用：根据工程量和工期，计算出所需的人工费用。
考虑到不同工程可能需要不同技能水平的工人和不同施工条件下的工作难度，人工费用可以有所浮动。
3.机械设备费用：如果工程需要使用机械设备，需要计算出对应的设备租赁费用或购买费用。
4.管理费用：包括施工管理、质量控制、安全费用等。
除了以上几个因素，还要考虑到可能的风险和变动因素。
在编制综合单价计算表时，需要根据实际情况进行合理的估算和调整，以确保计算结果的准确性和可靠性。
总之，管道工程的分部分项工程量清单综合单价计算表是一个非常重要的工具，可以帮助工程师和项目经理对管道工程项目进行成本估算和预算控制，从而确保工程的顺利进行和有效管理。
给水管道每m土石方工程量计算式一、DN600管 每m工程量1、凿除（恢复）车行道砼路面C35厚25cm、弃运20KmA=4.05m2；2、凿除（恢复）车行道砼路面6%水泥石粉层厚40cm、弃运20KmA=3.71m2；3、机械挖沟槽土（石）方、弃运20KmV=(1.3+3.18)/2×(2.05-0.25-0.40)=3.14m3；4、需要恢复砼路面段回填中粗砂回填中粗砂=总挖方-路面恢复量-管材体积(1)、总挖方： V=(4.05+1.3)/2×2.05=5.48m3；(2)、路面恢复：V=(4.05+3.18)/2×0.65=2.35m3；(3)、管材体积：V=π×0.6×0.6/4=0.28m3；(4)、中粗砂： V=5.48-2.35-0.28=2.85m3。
4、不需恢复砼路面段回填中粗砂回填中粗砂=总挖方-管材体积V=5.48-0.28=5.20m3。
二、DN300管 每m工程量(一)、车行道上1、凿除(恢复)车行道砼路面C35厚25cm、弃运20KmA=2.45m2；2、凿除(恢复)车行道砼路面6%水泥石粉层厚40cm、弃运20KmA=2.14m2；3、机械挖沟槽土（石）方、弃运20KmV=(0.8+1.61)/2×0.6=0.72m3；4、需要恢复砼路面段回填中粗砂回填中粗砂=总挖方-路面恢复量-管材体积(1)、总挖方： V=(2.45+0.8)/2×1.25=2.03m3；(2)、路面恢复：V=(2.45+1.61)/2×0.65=1.32m3；(3)、管材体积：V=π×0.3×0.3/4=0.07m3；(4)、中粗砂： V=2.03-1.32-0.07=0.64m3。
5、不需恢复砼路面段回填中粗砂回填中粗砂=总挖方-管材体积V=2.03-0.07=1.96m3。
计算: 复核: 现场代表:给水管道每m土石方工程量计算式（二）、人行道上1、拆除人行道板块（含水泥砂浆）厚10cm、弃运20KmA=2.14m2；2、凿除(恢复)车行道砼路面6%水泥石粉层厚15cm、弃运20KmA=2.01m2；3、机械挖沟槽土（石）方、弃运20KmV=(0.8+1.81)/2×0.75=0.98m3；4、回填中粗砂回填中粗砂=总挖方-管材体积(1)、总挖方： V=(2.14+0.8)/2×1=1.47m3；(2)、管材体积：V=π×0.3×0.3/4=0.07m3；(3)、回填中粗砂=总挖方-管材体积V=1.47-0.07=1.40m3。

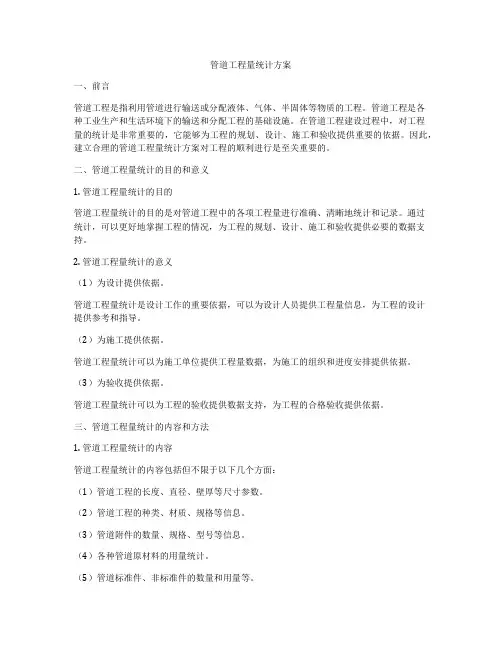

管道工程量统计方案一、前言管道工程是指利用管道进行输送或分配液体、气体、半固体等物质的工程。
管道工程是各种工业生产和生活环境下的输送和分配工程的基础设施。
在管道工程建设过程中，对工程量的统计是非常重要的，它能够为工程的规划、设计、施工和验收提供重要的依据。
因此，建立合理的管道工程量统计方案对工程的顺利进行是至关重要的。
二、管道工程量统计的目的和意义1. 管道工程量统计的目的管道工程量统计的目的是对管道工程中的各项工程量进行准确、清晰地统计和记录。
通过统计，可以更好地掌握工程的情况，为工程的规划、设计、施工和验收提供必要的数据支持。
2. 管道工程量统计的意义（1）为设计提供依据。
管道工程量统计是设计工作的重要依据，可以为设计人员提供工程量信息，为工程的设计提供参考和指导。
（2）为施工提供依据。
管道工程量统计可以为施工单位提供工程量数据，为施工的组织和进度安排提供依据。
（3）为验收提供依据。
管道工程量统计可以为工程的验收提供数据支持，为工程的合格验收提供依据。
三、管道工程量统计的内容和方法1. 管道工程量统计的内容管道工程量统计的内容包括但不限于以下几个方面：（1）管道工程的长度、直径、壁厚等尺寸参数。
（2）管道工程的种类、材质、规格等信息。
（3）管道附件的数量、规格、型号等信息。
（4）各种管道原材料的用量统计。
（5）管道标准件、非标准件的数量和用量等。
（6）各种工程施工设备和施工人力的用量统计。
2. 管道工程量统计的方法管道工程量统计的方法可以根据具体情况进行选择，通常采用以下几种方法：（1）实地测量法。
实地测量法是指通过现场实地测量管道的长度、直径等尺寸参数，对工程量进行准确统计和记录。
（2）图纸计算法。
图纸计算法是指根据设计图纸和技术文件进行计算，确定各项工程量统计数据。
（3）实地抽样法。
实地抽样法是指通过抽样检查和试验，对工程量进行抽样统计和测量，得出总量数据。
（4）统计资料法。
统计资料法是指根据历史资料和统计数据，预测工程量，进行估算和统计。
1.管道工程量统计1)焊接寸径数DIN(Dia-inch)，就是用接头公称直径来表示工作量的一种计量单位。
包括承插、螺纹和对焊接头。
计算焊接工作量的单位，也就是焊接当量，国外叫达因，是指直径1英寸的1个焊口为了个焊接当量（1个达因），10个1英寸的焊口就是10个达因，2个5英寸的焊口也是10个达因。
2)装置区的可以根据经验公式算：装置区的焊接工程量=管线总长度×0.127（修正系数）×管线寸口+（弯头数量×管线寸口×2）+（三通数量×管线寸口×3）+（法兰数量×管线寸口）+（大小头数量×管线寸口×2）3)非装置区即管廊区的焊接工程量=焊口数（管线总长度/单根管线长度）×管线寸口+（弯头数量×管线寸口×2）+（三通数量×管线寸口×3）+（法兰数量×管线寸口）+（大小头数量×管线寸口×2）4)如：管线是3＂，焊口数为20个，焊接工程量就是60＂。
5)计焊接工作量的单位，也就是焊接当量，国外叫达因，是指直径1英寸的一个焊口为1个焊接当量（1达因），10个1英寸的焊口就是10达因，2个5英寸的焊口也是10达因，这种统计方法只考虑了焊口直径没有考虑壁厚的影响，所以只适用于壁厚在8毫米以下的焊口。
操作中可以对超过8毫米每增加2毫米加乘一个0.1的系数。
具体系数还可以商确.对于厚壁管，可以根据经验乘以一个系数。
达因数=K×管子公称直径（英寸）一般的承插焊缝达因数按同管径、壁厚尺寸的对接焊缝的0.7倍计算不带加强板的三通，按与支管同管径、壁厚尺寸的对接焊缝的1倍计算带加强板的三通除按第3条计算外，再加上按加强板内、外径及壁厚计算的达因数乘0.5系数2.管道预制安装人力计算管道支架预制安装管道支架预制安装以每组每个月完成3吨计算，每组由1个管工1个焊工组成。
工程量计算规则D.5.1 排水管道1.各种角度的混凝土基础、混凝土管、缸瓦管铺设井中至井中的中心扣除检查井长度，以延长米计算工程量。
每座检查井扣除长度按表5-8计算。
表5-8 每座检查井扣除长度2. 管道分口区分管径和作法，以实际以口的个数计算。
3.管道闭水试验，以实际闭水长度计算，不扣除各种井所占长度。
4.管道出水口区分型式、材质及管径、以处计算。
D.5.2 给水、燃气管道安装和防腐1. 各种管道安装均按施工图中心线的长度计算（支管长度从主管中心开始计算到支管末端触处的中心），管件、阀门所占长度已在管道施工损耗中综合考虑，计算工程量时不扣除其所占长度。
但在维修项目中，管件、阀门很密集时，钢管的安装工程量不扣除管件、阀门所占长度，而钢管主材量应扣除管件和阀门所占长度，再加4%损耗计算，而不按相应定额所给定的主材消耗量计算。
2. 管道内防腐按施工图中心线长度计算，计算工程量时不扣除管件、阀门所占长度，但管件、阀门内的防腐也不另行计算。
3.需要试压、吹扫的管道长度未满10m者，以10m计算，超过10m者按实际长度计算。
4. 管道总试压按每公里为一个打压次数，套用本定额一次项目，不足0.5公里的按实计算，超过0.5公里计算一次。
D.5.3 管件制作安装及新旧管连接1. 遇有新旧管连接时，管道安装工程量计算到碰头的阀门处，但阀门及与阀门相连的承（插）盘短管、法兰盘的安装均包括在新旧管连接范围内，不再另计。
2. 管件、分水马鞍卡子、二合三通的安装按施工图数量以个计算。
D.5.4 阀门、水表、消火栓各类阀门、水表、消火栓等均以个计算。
D.5.5 井类、设备基础及出水口1. 定型井（1）各种井按不同井深、井径以座计算。
（2）各类井的井深按井底基础以上至井盖顶计算。
2.非定型井本章所列各项目的工程量均以施工图为准计算，其中：A 砌筑按计算体积，以立方米计算。
B 抹灰、勾缝以平方米计算。
C 各种井的预制构件以实体积m3计算，安装以套计算。
工程量计算规则D.5.1 排水管道1.各种角度的混凝土基础、混凝土管、缸瓦管铺设井中至井中的中心扣除检查井长度，以延长米计算工程量。
每座检查井扣除长度按表5-8计算。
表5-8 每座检查井扣除长度2. 管道分口区分管径和作法，以实际以口的个数计算。
3.管道闭水试验，以实际闭水长度计算，不扣除各种井所占长度。
4.管道出水口区分型式、材质及管径、以处计算。
D.5.2 给水、燃气管道安装和防腐1. 各种管道安装均按施工图中心线的长度计算（支管长度从主管中心开始计算到支管末端触处的中心），管件、阀门所占长度已在管道施工损耗中综合考虑，计算工程量时不扣除其所占长度。
但在维修项目中，管件、阀门很密集时，钢管的安装工程量不扣除管件、阀门所占长度，而钢管主材量应扣除管件和阀门所占长度，再加4%损耗计算，而不按相应定额所给定的主材消耗量计算。
2. 管道内防腐按施工图中心线长度计算，计算工程量时不扣除管件、阀门所占长度，但管件、阀门内的防腐也不另行计算。
3.需要试压、吹扫的管道长度未满10m者，以10m计算，超过10m者按实际长度计算。
4. 管道总试压按每公里为一个打压次数，套用本定额一次项目，不足0.5公里的按实计算，超过0.5公里计算一次。
D.5.3 管件制作安装及新旧管连接1. 遇有新旧管连接时，管道安装工程量计算到碰头的阀门处，但阀门及与阀门相连的承（插）盘短管、法兰盘的安装均包括在新旧管连接范围内，不再另计。
2. 管件、分水马鞍卡子、二合三通的安装按施工图数量以个计算。
D.5.4 阀门、水表、消火栓各类阀门、水表、消火栓等均以个计算。
D.5.5 井类、设备基础及出水口1. 定型井（1）各种井按不同井深、井径以座计算。
（2）各类井的井深按井底基础以上至井盖顶计算。
2.非定型井本章所列各项目的工程量均以施工图为准计算，其中：A 砌筑按计算体积，以立方米计算。
B 抹灰、勾缝以平方米计算。
C 各种井的预制构件以实体积m3计算，安装以套计算。
