【全国】给排水管道工程量计算(共46页)

给排水管道工程量清单的计算安装工程造价工程量计算是安装造价人员的重点工作，文章首先讲解了安装图纸的识图。

重点讲了系统图与平面图对接识图法。

从造价的角度讲解了立管与水平管的空间想象，以便于计算管道工程量。

用一个典型小案例计算排水管道工程量的计算，详尽的讲述了管道工程计算规则。

标签：安装工程；管道；工程量清单；计算安装工程量清单在甘肃市场逐步施行，是中职工程造价专业学生必修的一门课程。

但是现实状况是这样的：一方面全国中职工程算量技能大赛只有建筑工程造价专业有技能大赛，建筑安装工程没有技能大赛；另一方面安装工程造价占工程总造价的百分比比较低，社会市场也不重视安装造价。

造成学生不重视安装工程计价。

长期的积累，形成社会市场安装预算员的紧缺，造成安装造价工程师薪酬高于土建造价工程师。

鉴于这种状况有很大一部分中职生迫切地想学会安装工程工程量清单计价。

文章就给排水安装工程量清单谈谈自己的计算思路及计算，并且用以案例讲述给排水工程量清单的计算。

1 安装工程造价识图安装工程造价与土建工程造价相同点是首先要会识图，会识图才能计算工程量，安装工程识图最重要的宗旨是系统图与平面图结合，在系统图中看的是配管的型号规格；管道的走向；哪一部分管道位于±0.00以下；哪一部分管道位于±0.00以上；立管管道的顶标高和底标高。

平面图纸上的管道±0.00以下可以事先用铅笔（一定是铅笔，因为铅笔书写完，可以用橡皮擦干净，图纸上用圆珠笔钢笔书写的只有竣工图纸。

）这要利用系统图的标高来确定；在平面图上还标清楚管道直径发生的节点。

有时候图纸复杂时多张系统图对接一张平面图，这要求学生不要紧张，多看图纸，尤其是系统图纸的节点，一个一个节点对接，对于中职学生可以把两张图纸接起来一起看。

这些都是行之有效地方法。

2 多快好省的计算工程量多快好省的计算工程量是有先决条件的，要熟记工程量计算规则，这是基本条件。

但是安装预算衍生的问题比较多，比如给排水管道工程是依照管道的中心线长度计算的（不扣除管件、阀门等附件所占的长度），但是管材不一样要单独计算工程量，管道直径不一样要单独计算工程量，这只是最基本的要求。

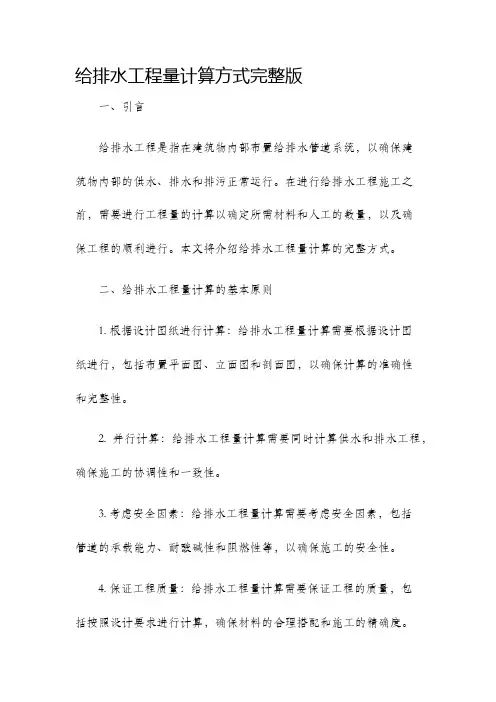

给排水工程量计算方式完整版一、引言给排水工程是指在建筑物内部布置给排水管道系统，以确保建筑物内部的供水、排水和排污正常运行。

在进行给排水工程施工之前，需要进行工程量的计算以确定所需材料和人工的数量，以及确保工程的顺利进行。

本文将介绍给排水工程量计算的完整方式。

二、给排水工程量计算的基本原则1. 根据设计图纸进行计算：给排水工程量计算需要根据设计图纸进行，包括布置平面图、立面图和剖面图，以确保计算的准确性和完整性。

2. 并行计算：给排水工程量计算需要同时计算供水和排水工程，确保施工的协调性和一致性。

3. 考虑安全因素：给排水工程量计算需要考虑安全因素，包括管道的承载能力、耐酸碱性和阻燃性等，以确保施工的安全性。

4. 保证工程质量：给排水工程量计算需要保证工程的质量，包括按照设计要求进行计算，确保材料的合理搭配和施工的精确度。

三、给排水工程量计算的具体步骤1. 给水工程的计算（1）冷水管道工程的计算：a. 计算给水总需水量：根据建筑物的设计用水量和用水设备的数量，计算出每天的总需水量。

b. 计算给水总管道长度：根据建筑物的平面布置图和立面图，计算出给水管道的总长度，包括主管道和支管道。

c. 计算给水管道的型号和规格：根据总需水量和管道的负荷，选择合适的型号和规格。

d. 计算给水管道的数量：根据给水总需水量和总管道长度，计算出所需的给水管道数量。

（2）热水管道工程的计算：a. 计算热水总需水量：根据建筑物的设计用水量和用水设备的数量，计算出每天的热水总需水量。

b. 计算热水总管道长度：根据建筑物的平面布置图和立面图，计算出热水管道的总长度，包括主管道和支管道。

c. 计算热水管道的型号和规格：根据热水总需水量和管道的负荷，选择合适的型号和规格。

d. 计算热水管道的数量：根据热水总需水量和总管道长度，计算出所需的热水管道数量。

2. 排水工程的计算（1）内排水工程的计算：a. 计算内排水总排水量：根据建筑物的设计排水量和排水设备的数量，计算出每天的总排水量。

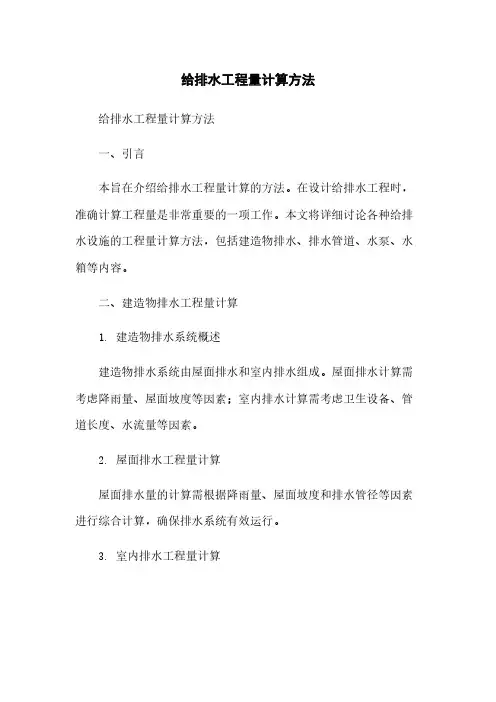

给排水工程量计算方法给排水工程量计算方法一、引言本旨在介绍给排水工程量计算的方法。

在设计给排水工程时，准确计算工程量是非常重要的一项工作。

本文将详细讨论各种给排水设施的工程量计算方法，包括建造物排水、排水管道、水泵、水箱等内容。

二、建造物排水工程量计算1. 建造物排水系统概述建造物排水系统由屋面排水和室内排水组成。

屋面排水计算需考虑降雨量、屋面坡度等因素；室内排水计算需考虑卫生设备、管道长度、水流量等因素。

2. 屋面排水工程量计算屋面排水量的计算需根据降雨量、屋面坡度和排水管径等因素进行综合计算，确保排水系统有效运行。

3. 室内排水工程量计算室内排水工程量计算需要考虑卫生设备数量、管道长度、水流量等因素。

通过计算室内排水设备和管道的相关参数，得出准确的工程量。

三、排水管道工程量计算1. 排水管道分类排水管道分为主排水管道和支管排水管道。

主排水管道需考虑设计流量、管径大小等因素；支管排水管道需根据设备数量和管道长度等因素进行综合计算。

2. 主排水管道工程量计算主排水管道的工程量计算需要根据设计流量、管道材料、管径大小等参数，通过公式计算得出准确的工程量。

3. 支管排水管道工程量计算支管排水管道的工程量计算需考虑管道长度、设备数量等因素。

通过计算支管的相关参数，得出准确的工程量。

四、水泵工程量计算1. 水泵分类水泵分为离心泵和柱塞泵。

离心泵需根据设计流量、扬程等参数进行工程量计算；柱塞泵的工程量计算需考虑柱塞数量、工作压力等因素。

2. 离心泵工程量计算离心泵的工程量计算需要根据设计流量、扬程等参数，通过公式计算得出准确的工程量。

3. 柱塞泵工程量计算柱塞泵的工程量计算需考虑柱塞数量、工作压力等参数。

通过计算柱塞泵的相关参数，得出准确的工程量。

五、水箱工程量计算1. 水箱分类水箱分为上水箱和下水箱。

上水箱的工程量计算需考虑设计容量和尺寸等因素；下水箱的工程量计算需考虑设计容量和排水能力等参数。

2. 上水箱工程量计算上水箱的工程量计算需要根据设计容量和尺寸等参数，通过公式计算得出准确的工程量。

给水工程工程量计算1.给水管道工程量1.1进户管1.2水平干管1.3立管1.4横管注：给水管道工程量不算支管。

2.套管工程量管道穿墙、穿楼板需要设置套管，套管有防水套管、钢套管和塑料套管之分。

管道穿基础墙、地下室外墙和屋面等需要设置防水套管（分为刚性防水套管、柔性防水套管、半刚半柔防水套管）。

套管比管道直径大2号。

3.支架（立式支架、拖勾、托架等）工程量不同的官道上设置不同的支架，决定于管材、管径、管道的防腐保温。

直埋地的管道不设支架。

3.1碳钢管道上的管道支架的单位为“Kg”(1)水平碳钢管道上设置的支架个数计算方法为：水平管长／支架最大间距（取整数）+1。

(2)立式碳钢管道上设置的支架个数计算方法为：层高小于5米时，设1；，层高大于5米时，设2个；管道高度小于1米时，不设支架；管道大于1米时，设1个。

工程量：支架个数ｘ单个支架重量3.2塑料管道上的管道管卡的单位为“个”塑料管道上的管道管卡的计算方法为：管长／管卡最大间距（取整数）+1.4.阀门5.官网的消毒冲洗小于DN50的管长加起来，小于DN100的加起来。

6.水龙头排水工程工程量计算注：排水管道上不设阀门、套管，管道也不消毒冲洗。

1.排水管道工程量1.1出户管1.2水平干管1.3立管1.4横管1.5支管注：排水管道工程量要计算支管；用水器具与排水横管之间的支立管以地面标高与排水横管标高的差值计，如没有时，通常以400~500mm计；排水横管的地面清扫口算到排水横管的长度上，通常以200mm计；2.管道支架工程量管道如是铸铁管，不设支架；如是塑料管，须设塑料管卡，与给水一样。

排水支管上不设支架。

3.卫生器具细节点积累：1.排水横管的地面清扫口距墙皮200mm计，末端清扫口距墙皮以400mm计。

2.蹲式大便器的P型存水弯距排水横管以500mm计，坐式大便器的P型存水弯距排水横管以370mm计。

3.卫生器具上基本上都带着存水弯、阀门和水龙头等，算量时要注意了。

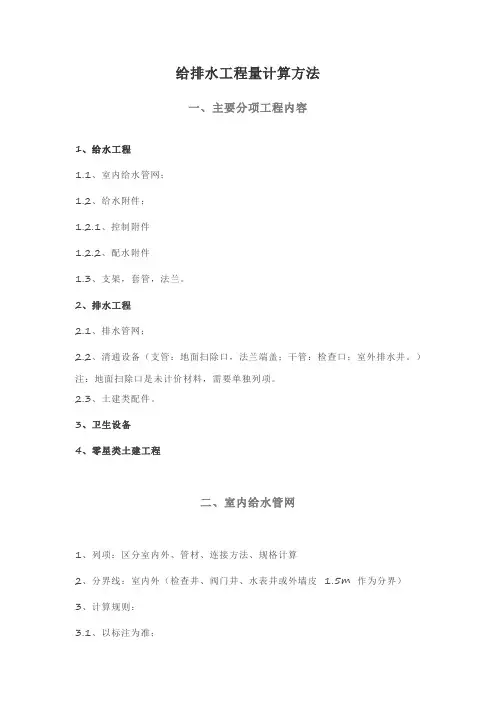

给排水工程量计算方法一、主要分项工程内容1、给水工程1.1、室内给水管网；1.2、给水附件；1.2.1、控制附件1.2.2、配水附件1.3、支架，套管，法兰。

2、排水工程2.1、排水管网；2.2、清通设备（支管：地面扫除口，法兰端盖；干管：检查口；室外排水井。

）注：地面扫除口是未计价材料，需要单独列项。

2.3、土建类配件。

3、卫生设备4、零星类土建工程二、室内给水管网1、列项：区分室内外、管材、连接方法、规格计算2、分界线：室内外（检查井、阀门井、水表井或外墙皮 1.5m 作为分界）3、计算规则：3.1、以标注为准；3.2、计算至卫生设备中心；3.3、以室内内墙皮为准。

4、注意：管道与设备的分界线，以标准图为准。

三、排水管网1、列项：区分室内外、管材、连接方法、规格计算2、分界线：室内外（排水检查井或外墙皮 1.5m 作为分界）3、计算规则：3.1、以标注为准；3.2、计算至卫生设备中心。

4、注意：管道与设备的分界线，以标准图为准。

注：如果卫生设备的水封（存水弯）在楼面以上，分界线以标注或楼面为准；如果卫生设备的水封（存水弯）在楼面以下，分界线以排水横管为准；四、计算1、管道水平长：根据平面图（标准、轴线、卫生设备位置推算）2、管道垂直长：系统图（用标高计算）3、给水附件：3.1、控制附件：阀门等3.2、配水附件：水龙头等。

4、套管：4.1、镀锌铁皮套管：定额已包含安装费，按被穿管径确定规格。

4.2、钢套管：A、执行室外焊接钢管定额，以延长米计算。

B、按被穿管径加 2 号确定规格。

C、厚度计算：穿墙套管以墙厚度确定；穿楼板以下面平，上面加20-30mm 确定长度。

4.3、防水套管：执行第六册定额。

5、法兰：以“副”为单位，规格以被穿管道直径确定；法兰阀门已包含了管道法兰；两个法兰附件相连时，使用单面法兰。

6、支架。

除锈刷漆另计7、水表：注意水表的组成（其中：螺纹水表包含了 1 个截止阀；法兰水表包含了3个截止阀，1 个止回阀）8、给水管网：清洗消毒排水管网：地面清扫口、地漏、排水栓记住9、其他：管道土方开挖；水磨石水池；管道支墩管道工程工程量的计算规则及内容一、管道工程各种管道，均以施工图所示管道中心线长度以“米”为计量单位，不扣除阀门及管件（包括减压阀、疏水器、水表、伸缩器等成组安装）所占长度。

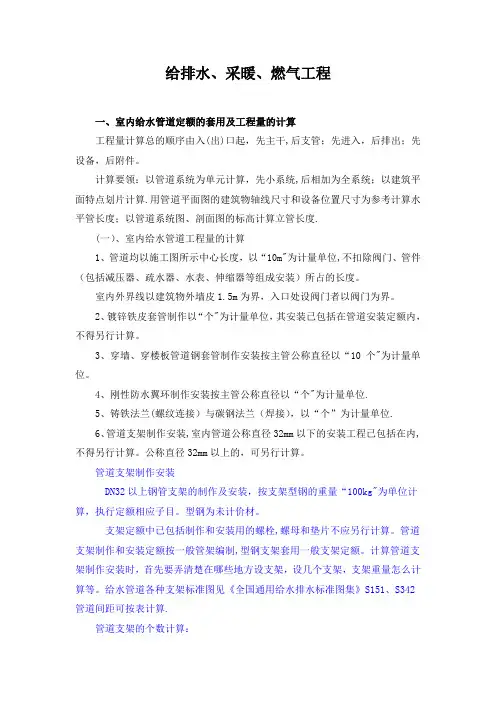

给排水、采暖、燃气工程一、室内给水管道定额的套用及工程量的计算工程量计算总的顺序由入(出)口起，先主干,后支管；先进入，后排出；先设备，后附件。

计算要领：以管道系统为单元计算，先小系统,后相加为全系统；以建筑平面特点划片计算.用管道平面图的建筑物轴线尺寸和设备位置尺寸为参考计算水平管长度；以管道系统图、剖面图的标高计算立管长度.(一）、室内给水管道工程量的计算1、管道均以施工图所示中心长度，以“10m"为计量单位,不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。

室内外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。

2、镀锌铁皮套管制作以“个"为计量单位，其安装已包括在管道安装定额内，不得另行计算。

3、穿墙、穿楼板管道钢套管制作安装按主管公称直径以“10个"为计量单位。

4、刚性防水翼环制作安装按主管公称直径以“个"为计量单位.5、铸铁法兰(螺纹连接）与碳钢法兰（焊接），以“个”为计量单位.6、管道支架制作安装,室内管道公称直径32mm以下的安装工程已包括在内,不得另行计算。

公称直径32mm以上的，可另行计算。

管道支架制作安装DN32以上钢管支架的制作及安装，按支架型钢的重量“100kg"为单位计算，执行定额相应子目。

型钢为未计价材。

支架定额中已包括制作和安装用的螺栓,螺母和垫片不应另行计算。

管道支架制作和安装定额按一般管架编制,型钢支架套用一般支架定额。

计算管道支架制作安装时，首先要弄清楚在哪些地方设支架，设几个支架，支架重量怎么计算等。

给水管道各种支架标准图见《全国通用给水排水标准图集》S151、S342管道间距可按表计算.管道支架的个数计算：支架个数=某规格管子的长度/该规格管子支架间距（计算结果有小数进1取整）。

管道支架的总重量=∑（某种规格的管子支架个数×该规格管支架的每个重量)7、各种伸缩器制作安装,均以“个"为计量单位.方形伸缩器的两臂，按臂长的两倍合并在管道长度内计算。

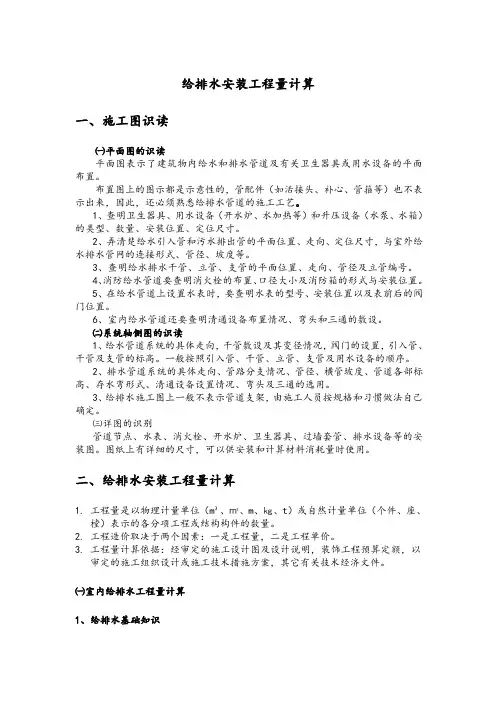

给排水安装工程量计算一、施工图识读㈠平面图的识读平面图表示了建筑物内给水和排水管道及有关卫生器具或用水设备的平面布置。

布置图上的图示都是示意性的，管配件（如活接头、补心、管箍等）也不表示出来，因此，还必须熟悉给排水管道的施工工艺。

1、查明卫生器具、用水设备（开水炉、水加热等）和升压设备（水泵、水箱）的类型、数量、安装位置、定位尺寸。

2、弄清楚给水引入管和污水排出管的平面位置、走向、定位尺寸，与室外给水排水管网的连接形式、管径、坡度等。

3、查明给水排水干管、立管、支管的平面位置、走向、管径及立管编号。

4、消防给水管道要查明消火栓的布置、口径大小及消防箱的形式与安装位置。

5、在给水管道上设置水表时，要查明水表的型号、安装位置以及表前后的阀门位置。

6、室内给水管道还要查明清通设备布置情况、弯头和三通的敷设。

㈡系统轴侧图的识读1、给水管道系统的具体走向，干管敷设及其变径情况，阀门的设置，引入管、干管及支管的标高。

一般按照引入管、干管、立管、支管及用水设备的顺序。

2、排水管道系统的具体走向、管路分支情况、管径、横管坡度、管道各部标高、存水弯形式、清通设备设置情况、弯头及三通的选用。

3、给排水施工图上一般不表示管道支架，由施工人员按规格和习惯做法自己确定。

㈢详图的识别管道节点、水表、消火栓、开水炉、卫生器具、过墙套管、排水设备等的安装图。

图纸上有详细的尺寸，可以供安装和计算材料消耗量时使用。

二、给排水安装工程量计算1.工程量是以物理计量单位（m³、㎡、m、㎏、t）或自然计量单位（个件、座、樘）表示的各分项工程或结构构件的数量。

2.工程造价取决于两个因素：一是工程量，二是工程单价。

3.工程量计算依据：经审定的施工设计图及设计说明，装饰工程预算定额，以审定的施工组织设计或施工技术措施方案，其它有关技术经济文件。

㈠室内给排水工程量计算1、给排水基础知识⑴室内给水系统组成①进户管（引入管） 是一个与室外供水管网连接的总进水管。

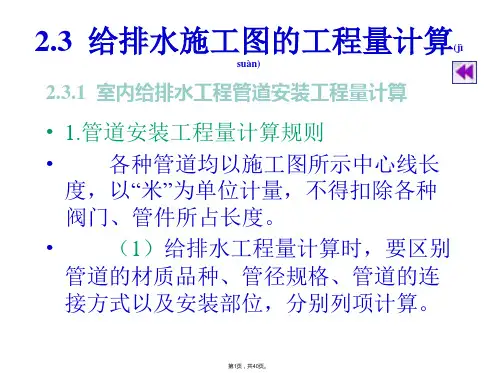

给排水管道工程量计算给排水管道工程量计算管道长度按设计图示管道中心线长度计算；不扣阀门及附件所占长度，管长＝水平长度＋垂直长度。

管道长度的确定：水平敷设管道，以施工平面图所示管道中心计算，施工图中的水平管段尺寸可按图示比例，用比例尺测量。

垂直安装管道，按立面图、剖面图、系统图，根据层高、标高及安装高度来进行计算。

水平管道中心长度的范围(1）从计算起始点（如室内外分界处或工程的起始中心的长度）；室内分界点：地上引入室内的管道以墙外三通为界；管道界限划分：采暖、给排水管道：室内外管道均以建筑物外墙皮1.5m为界；燃气管道：地下引入室内的管道以第1个阀门为界；(2）按照图中所示管中心至管中心的长度；(3）管中心至计算的终止处，如给水、排水支管与卫生器具的分界处；(4）特殊情况的，从工程起点至终点的管道长度等，不再考虑分界点。

例：三种同管径、不同材质管道，均从起点 A 到终点 B 之间的距离为20m，计算这三种情况的管道安装工程量。

1.管道DN40镀锌管，未安装阀门或水表，但有连接附件。

均不扣所占长度。

镀锌钢普通常为6m一根，需用4根管，3个管箍相连接，但不扣除管件所占长度，所以其工程量为DN40镀锌钢管（丝接）20m;2.管道DN40中间安装DN40阀门，不扣阀门所占长度。

焊接钢管焊接安装了一个阀门，但不扣阀门所占管道长度，其工程量为DN40焊接钢管焊接20m，阀门应另行计算;3.管道DN40上接水表及旁通管道，保证检修水表不停水，这里只计算主管路长度。

不扣水表所占长度。

焊接钢管（丝接）工程量为20m，也不扣减水表安装所占主管道长度。

不同管径管道准确分界点按“节点变径”原则来划分，分界一般在弯头处、三通处及连接管件处。

同一管径合并计算。

给排水管道工程垂直管道长度计算垂直管长：DN40=1+3+1=5DN32=3DN25=3DN20=3DN15=2.8-1+2.8-0.3+1-0.3阀门及管道附件工程量计算一、阀门及管道附件定额规定（一）螺纹阀门项目，适用于各种内外螺纹连接的阀门安装。

目录一、...................................................... 给水部分：31、..................................................... 计算总则32、........................................... 给水入户干管的计算33、............................................... 给水立管的计算44、............................................... 给水支管的计算45、......................................... 给水工程套定额的项目4二、........................................................ 排水部分51、..................................................... 计算方法52、......................................... 排水工程套定额的项目7给排水工程—、给水部分:lx计算总则1、先数给水入口处及室内的给水器具（如阀门、水表等），根据管径不同分开统计。

2、算量时先算干管，再算立管，最后算支管；根据管径不同合计处其总量；变径点选在有接管的地方或是接了设备的地方。

3、一般情况下室外进户预留1.5m ,接用水设备（如洗脸盆、大便器、洗涤盆等）的短立管每个接点高度按0.3m考虑。

4、算完量时需把穿墙、穿楼板套管数出来，如果是钢管的情况下需算其支架重量及除锈刷油面积（32及32以下的钢管和所有的塑料管不用算支架因为定额里综合了）；若是室外的或是地沟内的给水管道应按图纸说明上的要求计算保温体积。

5、套价时一般都看上设计说明，说明上说用什么管，就套什么管材；说明上说刷几遍漆就套几遍漆；说明上说做什么保温就套什么保温；最后的给管道冲洗一遍（所有饮用水都需冲洗）。
