排水管道工程量计算

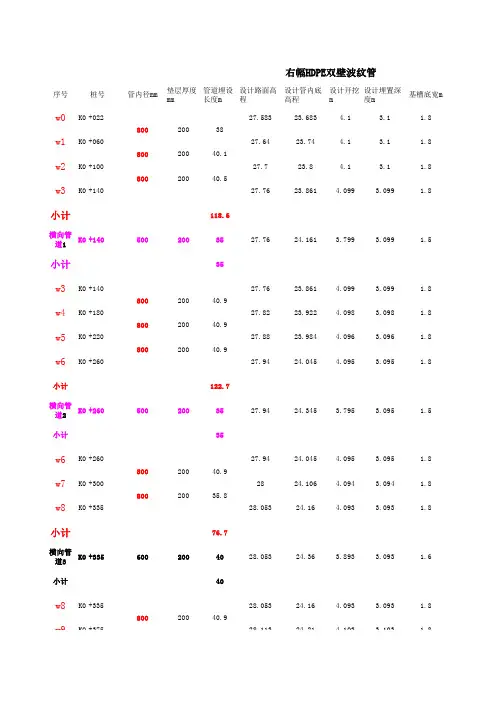

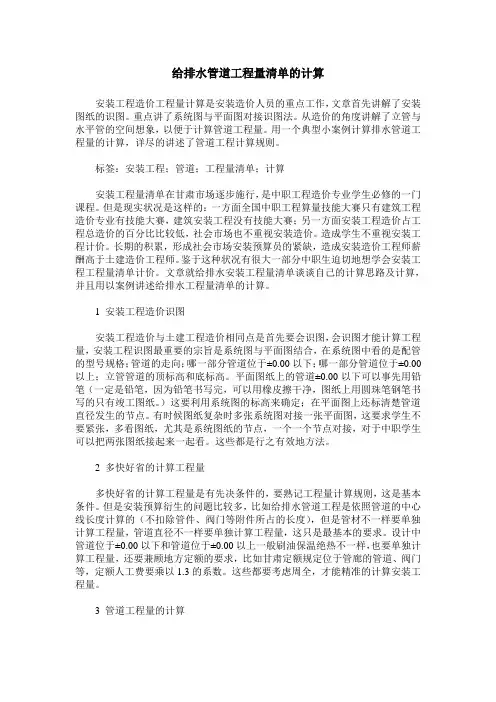

给排水管道工程量清单的计算安装工程造价工程量计算是安装造价人员的重点工作，文章首先讲解了安装图纸的识图。

重点讲了系统图与平面图对接识图法。

从造价的角度讲解了立管与水平管的空间想象，以便于计算管道工程量。

用一个典型小案例计算排水管道工程量的计算，详尽的讲述了管道工程计算规则。

标签：安装工程；管道；工程量清单；计算安装工程量清单在甘肃市场逐步施行，是中职工程造价专业学生必修的一门课程。

但是现实状况是这样的：一方面全国中职工程算量技能大赛只有建筑工程造价专业有技能大赛，建筑安装工程没有技能大赛；另一方面安装工程造价占工程总造价的百分比比较低，社会市场也不重视安装造价。

造成学生不重视安装工程计价。

长期的积累，形成社会市场安装预算员的紧缺，造成安装造价工程师薪酬高于土建造价工程师。

鉴于这种状况有很大一部分中职生迫切地想学会安装工程工程量清单计价。

文章就给排水安装工程量清单谈谈自己的计算思路及计算，并且用以案例讲述给排水工程量清单的计算。

1 安装工程造价识图安装工程造价与土建工程造价相同点是首先要会识图，会识图才能计算工程量，安装工程识图最重要的宗旨是系统图与平面图结合，在系统图中看的是配管的型号规格；管道的走向；哪一部分管道位于±0.00以下；哪一部分管道位于±0.00以上；立管管道的顶标高和底标高。

平面图纸上的管道±0.00以下可以事先用铅笔（一定是铅笔，因为铅笔书写完，可以用橡皮擦干净，图纸上用圆珠笔钢笔书写的只有竣工图纸。

）这要利用系统图的标高来确定；在平面图上还标清楚管道直径发生的节点。

有时候图纸复杂时多张系统图对接一张平面图，这要求学生不要紧张，多看图纸，尤其是系统图纸的节点，一个一个节点对接，对于中职学生可以把两张图纸接起来一起看。

这些都是行之有效地方法。

2 多快好省的计算工程量多快好省的计算工程量是有先决条件的，要熟记工程量计算规则，这是基本条件。

但是安装预算衍生的问题比较多，比如给排水管道工程是依照管道的中心线长度计算的（不扣除管件、阀门等附件所占的长度），但是管材不一样要单独计算工程量，管道直径不一样要单独计算工程量，这只是最基本的要求。

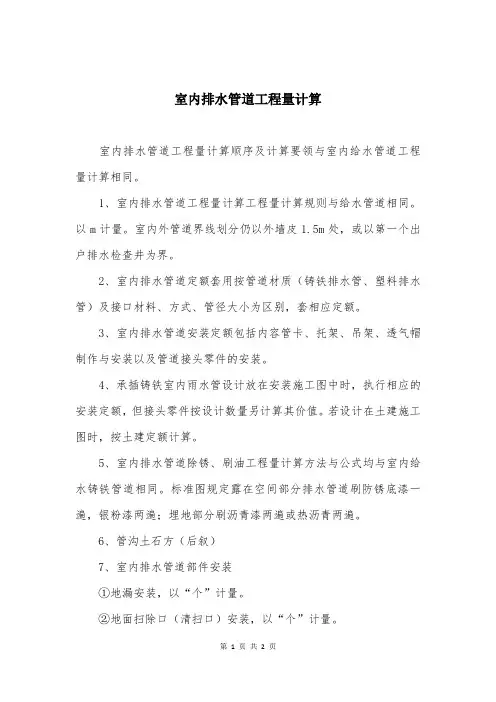

室内排水管道工程量计算
室内排水管道工程量计算顺序及计算要领与室内给水管道工程量计算相同。

1、室内排水管道工程量计算工程量计算规则与给水管道相同。

以m计量。

室内外管道界线划分仍以外墙皮1.5m处，或以第一个出户排水检查井为界。

2、室内排水管道定额套用按管道材质（铸铁排水管、塑料排水管）及接口材料、方式、管径大小为区别，套相应定额。

3、室内排水管道安装定额包括内容管卡、托架、吊架、透气帽制作与安装以及管道接头零件的安装。

4、承插铸铁室内雨水管设计放在安装施工图中时，执行相应的安装定额，但接头零件按设计数量另计算其价值。

若设计在土建施工图时，按土建定额计算。

5、室内排水管道除锈、刷油工程量计算方法与公式均与室内给水铸铁管道相同。

标准图规定露在空间部分排水管道刷防锈底漆一遍，银粉漆两遍；埋地部分刷沥青漆两遍或热沥青两遍。

6、管沟土石方（后叙）
7、室内排水管道部件安装
①地漏安装，以“个”计量。

②地面扫除口（清扫口）安装，以“个”计量。

第 1 页共2 页
③清通口，安装在楼层排水横管尾端。

清通口有两种做法，一种是油灰堵口，工程量按“个”计量。

借套地面扫除口子目，不计算未计价材料；另一种是打上一个管箍，用大丝堵堵口，仍按“个”计量，也套地面扫除口子目，但是管箍和丝堵为未计价材料。

④排水拴安装，以带存水弯和不带存水弯及规格大小分档，以“组”计量。

第 2 页共2 页。

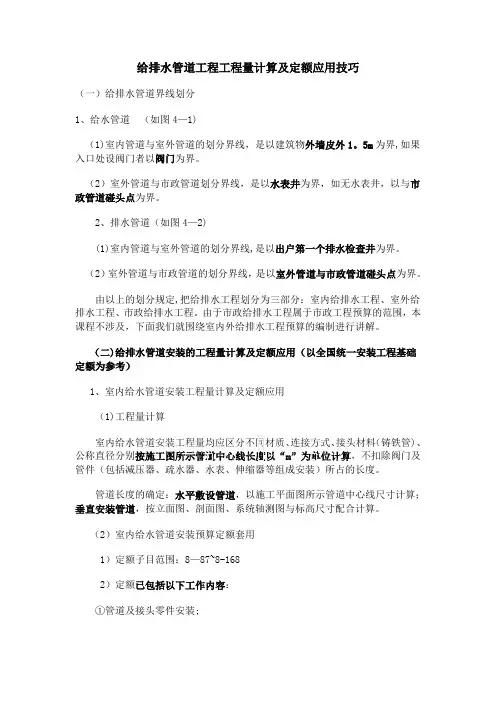

给排水管道工程工程量计算及定额应用技巧（一）给排水管道界线划分1、给水管道（如图4—1)（1)室内管道与室外管道的划分界线，是以建筑物外墙皮外1。

5m为界,如果入口处设阀门者以阀门为界。

（2）室外管道与市政管道划分界线，是以水表井为界，如无水表井，以与市政管道碰头点为界。

2、排水管道（如图4—2)(1)室内管道与室外管道的划分界线,是以出户第一个排水检查井为界。

（2）室外管道与市政管道的划分界线，是以室外管道与市政管道碰头点为界。

由以上的划分规定,把给排水工程划分为三部分：室内给排水工程、室外给排水工程、市政给排水工程。

由于市政给排水工程属于市政工程预算的范围，本课程不涉及，下面我们就围绕室内外给排水工程预算的编制进行讲解。

（二)给排水管道安装的工程量计算及定额应用（以全国统一安装工程基础定额为参考）1、室内给水管道安装工程量计算及定额应用（1)工程量计算室内给水管道安装工程量均应区分不同材质、连接方式、接头材料（铸铁管)、公称直径分别按施工图所示管道中心线长度以“m”为单位计算，不扣除阀门及管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。

管道长度的确定：水平敷设管道，以施工平面图所示管道中心线尺寸计算；垂直安装管道，按立面图、剖面图、系统轴测图与标高尺寸配合计算。

（2）室内给水管道安装预算定额套用1）定额子目范围：8—87~8-1682）定额已包括以下工作内容：①管道及接头零件安装;②水压试验或灌水试验；③室内DN32以内（包括DN32）的钢管包括了管卡及挂钩制作安装；④钢管包括弯管制作安装(伸缩器除外）；⑤穿墙及过楼板铁皮套管安装人工.3）定额中不包括以下工作内容,应另行计算。

①室内外管道沟土方及管道基础,应执行土建工程预算定额；②管道安装中不包括法兰、阀门及伸缩器的制作安装,按相应定额子目另计；③室内外给水铸铁管安装，包括接头零件所需人工,但接头零件价格另计;④DN32以上的钢管支架按管道支架另计;⑤过楼板的钢套管的制作、安装,按室外钢管（焊接）项目计算。

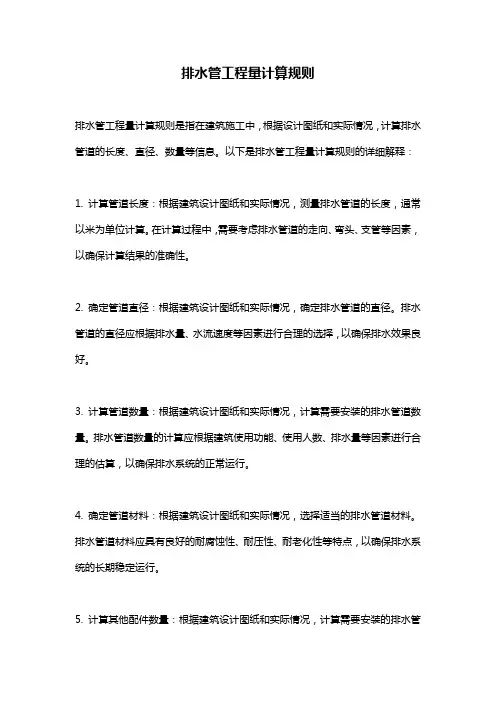

排水管工程量计算规则
排水管工程量计算规则是指在建筑施工中，根据设计图纸和实际情况，计算排水管道的长度、直径、数量等信息。

以下是排水管工程量计算规则的详细解释：
1. 计算管道长度：根据建筑设计图纸和实际情况，测量排水管道的长度，通常以米为单位计算。

在计算过程中，需要考虑排水管道的走向、弯头、支管等因素，以确保计算结果的准确性。

2. 确定管道直径：根据建筑设计图纸和实际情况，确定排水管道的直径。

排水管道的直径应根据排水量、水流速度等因素进行合理的选择，以确保排水效果良好。

3. 计算管道数量：根据建筑设计图纸和实际情况，计算需要安装的排水管道数量。

排水管道数量的计算应根据建筑使用功能、使用人数、排水量等因素进行合理的估算，以确保排水系统的正常运行。

4. 确定管道材料：根据建筑设计图纸和实际情况，选择适当的排水管道材料。

排水管道材料应具有良好的耐腐蚀性、耐压性、耐老化性等特点，以确保排水系统的长期稳定运行。

5. 计算其他配件数量：根据建筑设计图纸和实际情况，计算需要安装的排水管
道配件数量，例如弯头、三通、四通等。

配件数量的计算应根据管道长度、直径、走向等因素进行合理的估算，以确保排水系统的正常运行。

以上就是排水管工程量计算规则的详细解释。

在实际工程中，需要根据具体情况进行计算和选择，以确保排水系统的正常运行和长期稳定性。

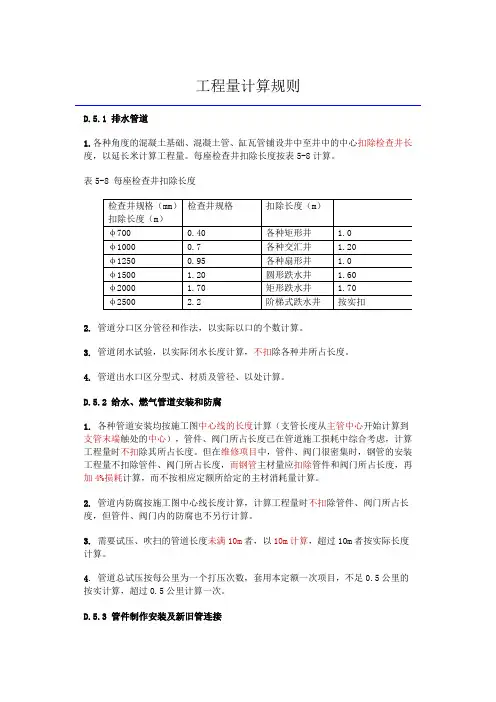

工程量计算规则D.5.1 排水管道1.各种角度的混凝土基础、混凝土管、缸瓦管铺设井中至井中的中心扣除检查井长度，以延长米计算工程量。

每座检查井扣除长度按表5-8计算。

表5-8 每座检查井扣除长度2. 管道分口区分管径和作法，以实际以口的个数计算。

3.管道闭水试验，以实际闭水长度计算，不扣除各种井所占长度。

4.管道出水口区分型式、材质及管径、以处计算。

D.5.2 给水、燃气管道安装和防腐1. 各种管道安装均按施工图中心线的长度计算（支管长度从主管中心开始计算到支管末端触处的中心），管件、阀门所占长度已在管道施工损耗中综合考虑，计算工程量时不扣除其所占长度。

但在维修项目中，管件、阀门很密集时，钢管的安装工程量不扣除管件、阀门所占长度，而钢管主材量应扣除管件和阀门所占长度，再加4%损耗计算，而不按相应定额所给定的主材消耗量计算。

2. 管道内防腐按施工图中心线长度计算，计算工程量时不扣除管件、阀门所占长度，但管件、阀门内的防腐也不另行计算。

3.需要试压、吹扫的管道长度未满10m者，以10m计算，超过10m者按实际长度计算。

4. 管道总试压按每公里为一个打压次数，套用本定额一次项目，不足0.5公里的按实计算，超过0.5公里计算一次。

D.5.3 管件制作安装及新旧管连接1. 遇有新旧管连接时，管道安装工程量计算到碰头的阀门处，但阀门及与阀门相连的承（插）盘短管、法兰盘的安装均包括在新旧管连接范围内，不再另计。

2. 管件、分水马鞍卡子、二合三通的安装按施工图数量以个计算。

D.5.4 阀门、水表、消火栓各类阀门、水表、消火栓等均以个计算。

D.5.5 井类、设备基础及出水口1. 定型井（1）各种井按不同井深、井径以座计算。

（2）各类井的井深按井底基础以上至井盖顶计算。

2.非定型井本章所列各项目的工程量均以施工图为准计算，其中：A 砌筑按计算体积，以立方米计算。

B 抹灰、勾缝以平方米计算。

C 各种井的预制构件以实体积m3计算，安装以套计算。

给水工程工程量计算1.给水管道工程量1.1进户管1.2水平干管1.3立管1.4横管注：给水管道工程量不算支管。

2.套管工程量管道穿墙、穿楼板需要设置套管，套管有防水套管、钢套管和塑料套管之分。

管道穿基础墙、地下室外墙和屋面等需要设置防水套管（分为刚性防水套管、柔性防水套管、半刚半柔防水套管）。

套管比管道直径大2号。

3.支架（立式支架、拖勾、托架等）工程量不同的官道上设置不同的支架，决定于管材、管径、管道的防腐保温。

直埋地的管道不设支架。

3.1碳钢管道上的管道支架的单位为“Kg”(1)水平碳钢管道上设置的支架个数计算方法为：水平管长／支架最大间距（取整数）+1。

(2)立式碳钢管道上设置的支架个数计算方法为：层高小于5米时，设1；，层高大于5米时，设2个；管道高度小于1米时，不设支架；管道大于1米时，设1个。

工程量：支架个数ｘ单个支架重量3.2塑料管道上的管道管卡的单位为“个”塑料管道上的管道管卡的计算方法为：管长／管卡最大间距（取整数）+1.4.阀门5.官网的消毒冲洗小于DN50的管长加起来，小于DN100的加起来。

6.水龙头排水工程工程量计算注：排水管道上不设阀门、套管，管道也不消毒冲洗。

1.排水管道工程量1.1出户管1.2水平干管1.3立管1.4横管1.5支管注：排水管道工程量要计算支管；用水器具与排水横管之间的支立管以地面标高与排水横管标高的差值计，如没有时，通常以400~500mm计；排水横管的地面清扫口算到排水横管的长度上，通常以200mm计；2.管道支架工程量管道如是铸铁管，不设支架；如是塑料管，须设塑料管卡，与给水一样。

排水支管上不设支架。

3.卫生器具细节点积累：1.排水横管的地面清扫口距墙皮200mm计，末端清扫口距墙皮以400mm计。

2.蹲式大便器的P型存水弯距排水横管以500mm计，坐式大便器的P型存水弯距排水横管以370mm计。

3.卫生器具上基本上都带着存水弯、阀门和水龙头等，算量时要注意了。

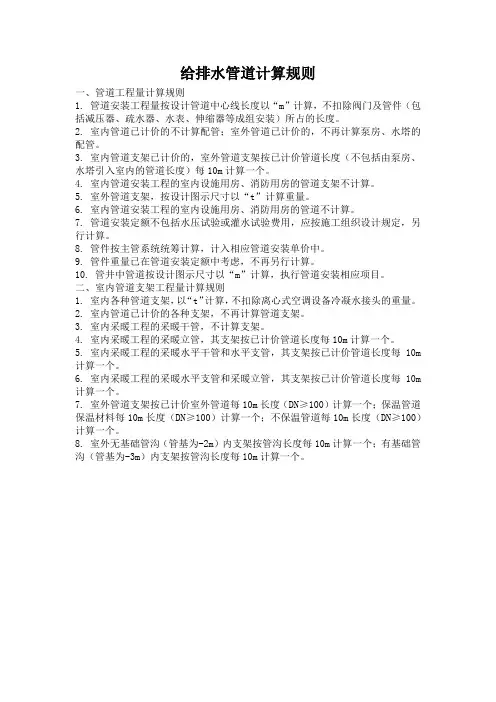

给排水管道计算规则一、管道工程量计算规则1. 管道安装工程量按设计管道中心线长度以“m”计算，不扣除阀门及管件（包括减压器、疏水器、水表、伸缩器等成组安装）所占的长度。

2. 室内管道已计价的不计算配管；室外管道已计价的，不再计算泵房、水塔的配管。

3. 室内管道支架已计价的，室外管道支架按已计价管道长度（不包括由泵房、水塔引入室内的管道长度）每10m计算一个。

4. 室内管道安装工程的室内设施用房、消防用房的管道支架不计算。

5. 室外管道支架，按设计图示尺寸以“t”计算重量。

6. 室内管道安装工程的室内设施用房、消防用房的管道不计算。

7. 管道安装定额不包括水压试验或灌水试验费用，应按施工组织设计规定，另行计算。

8. 管件按主管系统统筹计算，计入相应管道安装单价中。

9. 管件重量已在管道安装定额中考虑，不再另行计算。

10. 管井中管道按设计图示尺寸以“m”计算，执行管道安装相应项目。

二、室内管道支架工程量计算规则1. 室内各种管道支架，以“t”计算，不扣除离心式空调设备冷凝水接头的重量。

2. 室内管道已计价的各种支架，不再计算管道支架。

3. 室内采暖工程的采暖干管，不计算支架。

4. 室内采暖工程的采暖立管，其支架按已计价管道长度每10m计算一个。

5. 室内采暖工程的采暖水平干管和水平支管，其支架按已计价管道长度每10m 计算一个。

6. 室内采暖工程的采暖水平支管和采暖立管，其支架按已计价管道长度每10m 计算一个。

7. 室外管道支架按已计价室外管道每10m长度（DN≥100）计算一个；保温管道保温材料每10m长度（DN≥100）计算一个；不保温管道每10m长度（DN≥100）计算一个。

8. 室外无基础管沟（管基为-2m）内支架按管沟长度每10m计算一个；有基础管沟（管基为-3m）内支架按管沟长度每10m计算一个。
