回风巷回风上山掘进探巷安全技术措施

一、贯通前的准备工作：1、对贯通处提前加固，贯通点前后共20米范围内顶帮接实。

2、巷道掘进到距贯通点20米位置时，上部回风巷工作面的掘进工作，人员必须全部离开工作面，严禁任何人在工作面逗留，巷道内必须保证正常通风，避免出现有毒有害气体积聚现象。

设置警戒心或棚栏，警戒牌。

3、贯通处10米范围内如有风水管路、电缆等必须提前保护。

4、提前与通风科协调，贯通时通风科必须有人在现场。

5、按照放炮警戒图做好警戒。

6、贯通后在C8煤仓上山安置调节风门，以确保贯通巷道与工作面能够正常的通风。

二、技术要求：1、掘进施工中，由于进行一次成巷断面掘进必须加强顶板支护，并加强敲帮问顶，前探梁要紧跟工作面，严禁空顶作业，严格按照开切巷施工设计及方案进行支护。

2、巷道贯通前，必须每班有领导在现场值班，发现问题，及时进行处理，加强工作面正常通风，巷道接近贯通地点时，瓦斯检查员必须对贯通巷道和开切巷工作面瓦斯进行仔细检查，发现瓦斯积聚和超限现象，必须加强通风进行处理，使有毒有害气体降到规程规定的浓度以下，方可进行贯通。

3、每班安全员上班后，必须先到工作面进行瓦斯检查，符合规程的规定方能实施贯通，严禁回风顺槽有人员，必须立即通知工作面人员离开贯通地点，确保贯通地点（回风顺槽）无人出现。

4、在切巷道贯通前，必须确保局部通风机的正常运行，并设专人对局扇进行管理，确保在一台局扇停止工作时，另一台局扇能在短时间内启动，严禁任何人员随意开停风机。

5、在确定切巷即将贯通时，应先用长钻杆钻眼，以确定两巷相隔的距离。

当距离确定后井下当班值班干部要安排好相关人员，做巷道好贯通时的准备。

6、确定巷道贯通的班中，当班安全员必须及时通知调度室，通风管理人员必须在现场，对巷道进风进行检查，发现有异常情况时，要及时采取有效措施进行处理，并向调度室汇报。

7、巷道贯通后，严禁人员在贯通地点进行观望，贯通后，当班掘进人员必须立即对贯通地点实施支护，由值班人员确定支护完好后，方能允许人员通过。

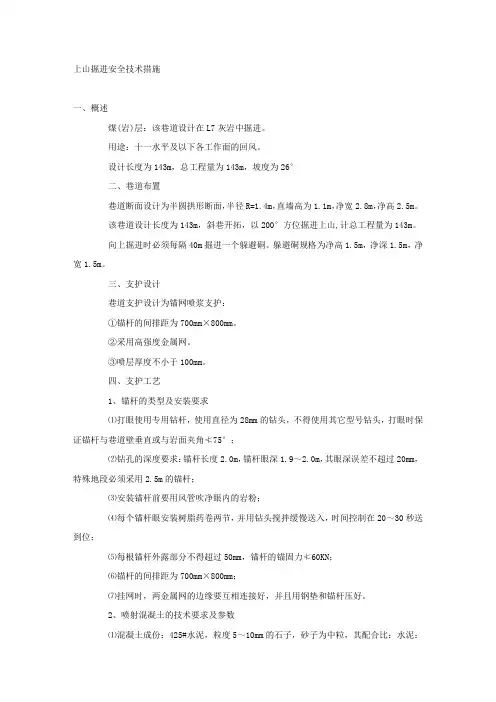

上山掘进安全技术措施
一、概述
煤(岩)层：该巷道设计在L7灰岩中掘进。

用途：十一水平及以下各工作面的回风。

设计长度为143m，总工程量为143m，坡度为26°
二、巷道布置
巷道断面设计为半圆拱形断面，半径R=1.4m，直墙高为1.1m，净宽2.8m，净高2.5m。

该巷道设计长度为143m，斜巷开拓，以200°方位掘进上山,计总工程量为143m。

向上掘进时必须每隔40m掘进一个躲避硐。

躲避硐规格为净高1.5m，净深1.5m，净宽1.5m。

三、支护设计
巷道支护设计为锚网喷浆支护：
①锚杆的间排距为700mm×800mm。

②采用高强度金属网。

③喷层厚度不小于100mm。

四、支护工艺
1、锚杆的类型及安装要求
⑴打眼使用专用钻杆，使用直径为28mm的钻头，不得使用其它型号钻头，打眼时保证锚杆与巷道壁垂直或与岩面夹角≮75°；
⑵钻孔的深度要求：锚杆长度2.0m，锚杆眼深1.9～2.0m，其眼深误差不超过20mm，特殊地段必须采用2.5m的锚杆；
⑶安装锚杆前要用风管吹净眼内的岩粉；
⑷每个锚杆眼安装树脂药卷两节，并用钻头搅拌缓慢送入，时间控制在20～30秒送到位；
⑸每根锚杆外露部分不得超过50mm，锚杆的锚固力≮60KN；
⑹锚杆的间排距为700mm×800mm；
⑺挂网时，两金属网的边缘要互相连接好，并且用钢垫和锚杆压好。

2、喷射混凝土的技术要求及参数
⑴混凝土成份：425#水泥，粒度5～10mm的石子，砂子为中粒，其配合比：水泥：。

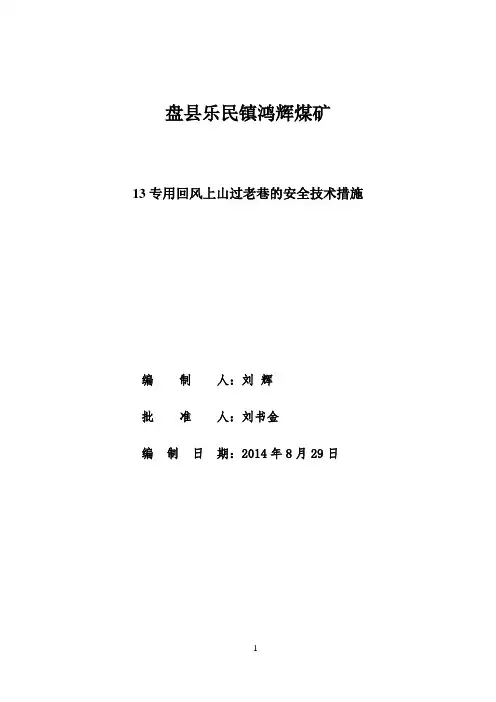

盘县乐民镇鸿辉煤矿13专用回风上山过老巷的安全技术措施编制人：刘辉批准人：刘书金编制日期：2014年8月29日审批意见会审人员签字：掘进队长：技术科：机电科：通防科：安监科：生产矿长：安全矿长：机电矿长：总工程师：矿长：13专用回风上山经打钻预测，在现迎头前5米即将要过以前小煤窑的老巷，为了保证过老巷的安全，特写本措施，望施工人员严格执行。

一、加强探放水工作1、本掘进工作面后路抽水点抽水设备、管路应完好，电工每班检查维护水泵、开关、压风、管路、阀门等等，保证完好。

2、每班安排专人清理水沟和水窝子，保证水沟畅通，水窝子不淤积。

3、掘进中必须严格坚持“先探后掘”的探放水原则，编制专门的防治水措施，包括打钻、排水等等。

4、严禁超掘，每班安检员首先检查施工进度，汇报调度室，保证掘进迎头在安全区域。

5、当迎头出现挂红、挂汗、空气变冷、出现雾气、水叫、顶板淋水加大、顶板来压、底板鼓起或产生裂隙出现渗水、水色发浑、有臭味等突水预兆时，必须停止作业，采取措施，立即报告调度室，发出警报，撤除所有受水威胁地点的人员。

迎头遇有上述情况之一者都必须停止作业，撤出人员并及时汇报矿调度室。

6、探放水期间要技术员和矿管理人员现场值班，保证出现险情时能立即采取措施。

7、打钻期间，打钻点上方要安装便携式瓦检器，有毒有害气体监测仪器。

通防科要安排专职瓦检员盯在现场，随时检查瓦斯和有毒有害气体，保证探放水期间的安全。

8、地面要准备一套大功率的抽水设备，保证水大时能及时抽水，避免水淹巷道和事故扩大。

二、顶板管理1、临时支护采用吊挂前探支架做为临时支护，前探梁用15kg/m的两根钢轨制作，长度不小于6m，用吊环固定，吊环形式为梯形，宽面朝下，防止前探梁滚动，每根前探梁不少于3个吊环，吊环用配套的扣件固定在棚梁上，每次放炮后及时前移前探梁，且梁距迎头不大于200mm，并在前探梁安全支护下作业，梁上用板皮、木楔接实顶。

附：临时支护图2、永久支护：永久支护采用梯形钢棚架棚支护。

三井己16-17 –22092回风巷施工安全技术措施施工单位：开拓队施工队长：张现正技术主管：周文军编制日期：2007年1月26日三井己16—17—22072工作面暂停安全措施三井己16-17-22092回风巷施工安全技术措施一、工程概况：目前，原22092采面基本已经回采完毕。

现有的22092回风巷风流比较混乱，井领导决定对22092回风巷进行改造。

在22092原回风巷以上40米处开口方位（真）施工22092改造回风巷。

为了确保安全施工。

特制订如下安全技术措施。

二、开口专项措施（开口位置见附图）1、开口必须使用双暗抬棚。

2、开口处前后10米必须把断柱维修合格，同时必须清理好杂物及物料，保证行人和运料畅通。

3、开口时先对开口处进行扩棚，扩棚长度不得小于5米，规格：工字钢梁长2600mm，木腿长2400mm，中高2000mm套棚然后打上双暗抬棚，最后把腿子去掉。

4、拆除开口处开口侧的帮网，然后手镐落煤向前掘进，开口3米内不准爆破，5米内必须放小炮。

5、开口爆破警戒位置：、1）距开口80米的22092改造巷中。

2）22092原回风巷以里40米处。

3）22092上探巷口以里40米处。

6、爆破前该处的电缆落地掩埋、水管等都要用旧皮带等加以可靠的保护，各种电气设备加以掩盖，电钻、工具等移出20米以外安全地点并加以掩盖。

7、爆破后等炮烟吹散要详细检查爆破地点及周围的顶板及支架情况严格执行敲帮问顶制度，及时处理活矸危碴，严防顶板离层脱落、片帮等伤人事故发生。

8、开口处棚距不得大于500mm。

9、施工中随时检查开口处支护情况，发现问题及时处理。

三、支护规格：1、开口及所有巷道交岔点均采用双暗抬棚，主体支护形式为工字钢梁木腿子支护。

1、净断面： 5.25m2上宽：2000mm 下宽：3000mm中高：2000mm 柱窝深度250mm3、掘进断面：7.10m2（上宽：2500mm 下宽：3500mm 高度：2350mm）4、支架棚距：500mm5、工字钢规格；采用11＃矿用工字钢，梁长：净口2000mm，木腿长：2400 mm×ф160mm6、串杆规格：ø30mm×800mm 串背间距：350 mm7、撑木规格：30mm×30mm×500mm（梁与梁之间用撑木，位置中线左右800 mm） 30mm×30mm×350mm（腿与腿之间用撑木，腰线以上800 mm各一根）8、金属网规格：700mm×2200mm×20mm×20mm四、工程质量标准：1．保证项目：川杆直径30mm,金属网700×2200mm,内孔20mm×20mm,且分布均匀。

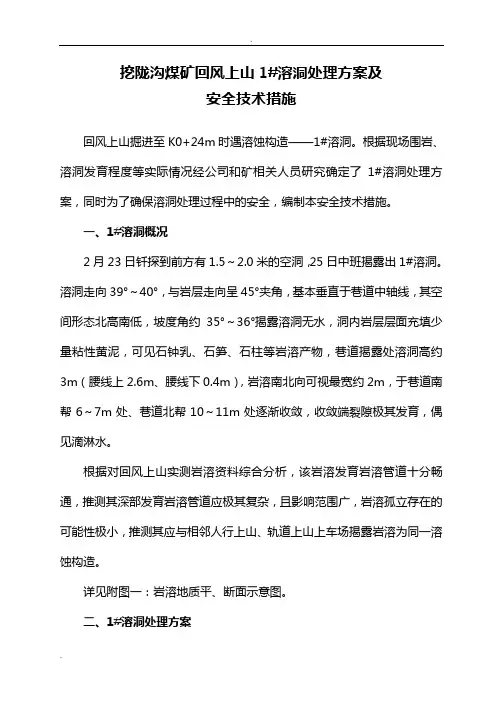

.挖陇沟煤矿回风上山1#溶洞处理方案及安全技术措施回风上山掘进至K0+24m时遇溶蚀构造——1#溶洞。

根据现场围岩、溶洞发育程度等实际情况经公司和矿相关人员研究确定了1#溶洞处理方案，同时为了确保溶洞处理过程中的安全，编制本安全技术措施。

一、1#溶洞概况2月23日钎探到前方有1.5～2.0米的空洞，25日中班揭露出1#溶洞。

溶洞走向39°～40°，与岩层走向呈45°夹角，基本垂直于巷道中轴线，其空间形态北高南低，坡度角约35°～36°揭露溶洞无水，洞内岩层层面充填少量粘性黄泥，可见石钟乳、石笋、石柱等岩溶产物，巷道揭露处溶洞高约3m（腰线上2.6m、腰线下0.4m），岩溶南北向可视最宽约2m，于巷道南帮6～7m处、巷道北帮10～11m处逐渐收敛，收敛端裂隙极其发育，偶见滴淋水。

根据对回风上山实测岩溶资料综合分析，该岩溶发育岩溶管道十分畅通，推测其深部发育岩溶管道应极其复杂，且影响范围广，岩溶孤立存在的可能性极小，推测其应与相邻人行上山、轨道上山上车场揭露岩溶为同一溶蚀构造。

详见附图一：岩溶地质平、断面示意图。

二、1#溶洞处理方案依据现场揭露情况，1#溶洞处理方案：（1）前期只在溶洞上侧砌筑挡水墙、安设排、泄水管、下侧溶洞口封闭以及巷道顶部进行锚网喷支护，但溶洞前后3米段巷道断面尺寸按浇筑混凝土方式扩刷到位。

（2）后期待雨水季节观察溶洞内的涌水情况，若涌水较大则采取11#工字钢拱架+纵、横向钢筋+浇筑600mm混凝土方式对巷道全断面重新处理（方案一）；若无大的涌水或无水则采取11#工字钢拱架喷200mm混凝土支护方式重新进行处理。

（方案二）附图二：《回风上山过1#溶洞施工平、断面图》。

（一）巷道扩刷由于1#溶洞顶、底部及前后段岩石都很坚硬且非常完整，因此采取对1#溶洞及前后3米段巷道进行扩刷，为后期重新采取11#工字钢拱架喷或混凝土浇筑创造条件。

巷道处理长度约8m，其中溶洞为2m，溶洞前后分别搭接基岩3m。

肥田煤矿矿建工程C标段轨道上山回风联络巷与回风上山贯通施工安全技术措施重庆中环建设有限公司肥田煤矿矿建工程C标段项目经理部2015年1月10日目录一、工程概况 (1)二、施工措施 (1)三、贯通措施 (1)四、安全保障措施 (3)重庆中环建设有限公司轨道上山回风联络巷与回风上山贯通安全技术措施一、工程概况根据21采区施工方案部署，为尽快开始回风上山施工，现于轨道上山K0+280处东帮挂口施工轨道上山回风联络巷与回风巷上山贯通，作为今后回风上山材料运输、通风及排水的关键巷道，当前轨道上山回风联络巷已挂口施工，为确保轨道上山回风联络巷与回风上山安全顺利地贯通，特编制次措施以指导施工。

二、施工措施1、施工参数轨道上山回风联络巷掘进宽度为4200mm，净宽4000mm，净高300mm，墙高1000mm。

采用锚网喷+锚索支护，锚杆间排距为800mm×800mm、Φ=20mm、L=2500mm；网片采用2000mm×1000mm、Φ=6.5mm钢筋网片；锚索间排距为1600mm ×1600mm、Φ=21.6mm、L=6300mm；喷射砼强度为C20，喷厚100mm。

详见附图1：《轨道上山回风联络巷平面布置图及施工断面图》。

2、施工准备轨道上山回风联络巷挂口施工前时，由工程部测量组认真复核图纸，且在两巷贯通剩余20m之前必须将回风上山密闭启封并对进行贯通实测，确保巷道准确贯通；准备好搭建控风设施的材料，贯通前完成控风设施的设置，保证通风系统的稳定。

编制贯通措施，待措施经公司、监理部及业主审批后，立即对工人进行技术安全交底，所有入井作业人员必须学习本措施并作好学习记录，否则不得入井作业。

三、贯通措施1、成立组织机构及成员职责总指挥：赖琰副总指挥：刘玉强、黄建设、张林成员：王程平、段树春、刘长鸿、王宁、叶友良、张运华、汪小毅、吴新乐指挥部办公室设置在项目部调度室，由值班调度员任办公室主任，汪小毅负责每天收集进尺情况和贯通进度控制图的填图，调度员负责井下贯通放炮的撤人协调工作和瓦斯检查情况的收集并汇报给总指挥。

掘进过断层安全技术措施XXX贞丰县挽澜乡大石堡煤矿回风巷掘进遇断层的专项安全技术措施由XXX生产技术科于2017年1月18日编制。

为确保回风巷掘施工的安全和顺利通过断层破碎带，制定了以下安全技术措施：一、施工技术要求1.回风上山停止掘进，从迎头后退4米避开F1断层，按照195度的方位开门掘进沿煤层掘进与K2运输上山上段（18#密闭以里段）贯通。

贯通措施已另行编制。

2.掘进作业缩短循环，每循环为800毫米，采用11#矿用工字钢支护，缩小支护间距为0.6米。

3.加强工程质量的要求，对工作面的工程质量必须严格进行验收，发现问题及时处理。

二、专项安全技术措施一）过断层破碎带防止水灾措施1.工作面必须严格执行“逢掘必探、先探后掘、有疑必停”的前探规定，钻孔直径≥65毫米，钻孔布置严格按照设计规定执行。

2.巷道掘进时，地质测量部门根据钻探情况提前进行地质预测，掌握施工动态和围岩变化情况，并随时通报给煤矿防治水机构和掘进队。

3.钻孔施工中发现异常情况，必须停止工作，撤出人员切断井下所有电源，汇报处理。

异常情况是指：钻孔内有水流出，或者有透水、顶板来压现象等。

发现有挂红、挂汗、空气变冷、出现雾气、水叫、顶板淋水加大，顶板来压、底板鼓起或产生裂隙，出现渗水，水色发浑，有臭味，瓦斯忽高忽低有喷瓦斯现象等突水、突出征兆时，必须停止作业，采取措施，并迅速调度室，发出警报，撤出受威胁的所有人员。

钻进时，发现煤岩松软、片帮、来压或钻孔中的水压、水量突然增大，以及有顶钻等异常状况时，必须停止钻进，但不得拔出钻杆，现场负责人应立即向调度室报告，并派人监测水情。

如果发现情况危急时，必须立即撤出所有受水威胁的人员，然后采取措施，进行处理。

二）过断层地质构造带防止瓦斯事故措施1.在接近断层时，必须采取以下措施：加强瓦斯检查监测：瓦检员在接近断层掘进时，每小时必须对工作面迎头和回风流中检测瓦斯一次，严禁漏检、假检。

设置瓦斯指示报警装置，从矿井地面监控室内可连续监测工作面瓦斯变化情况。

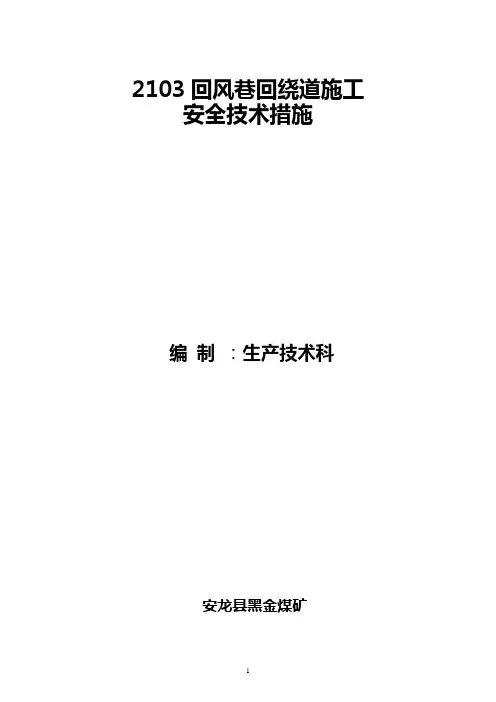

2103回风巷回绕道施工安全技术措施编制：生产技术科安龙县黑金煤矿二○一八年六月十二日会审会审内容：2103回风巷回风绕道施工安全技术措施会审地点：矿办公室会审日期：2017年月日会审部门会审意见签字会审日期总工程师矿长安全矿长生产矿长机电矿长施工队长贯彻学习记录单位:安龙县黑金煤矿时间地点贯彻人内容参加人员：（签名）根据2103回风巷掘进设计，2103回风巷回风绕道布置在巷道口往里约34m处，朝K2回风下山掘进至贯通。

为保证施工安全及质量，特编制本措施。

一、巷道布置：㈠巷道为2103回风巷掘进专用回风绕道，在K2回风下山西侧，从2103回风巷开口掘进与K2回风下山贯通。

贯通点设计在K2回风下山与2102运输巷掘进回风绕道交岔点。

巷道为于K2煤层顶板岩层中，为全岩巷道。

㈡从2103回风巷跨过K2回风下山20m净间距后，迎头段留10m存放综掘机。

在2103回风巷下帮开口掘进回风绕道，巷帮与K2回风下山西帮净间隔5m（平距），巷道坡度+23度。

先沿125度32’47”方位掘进7.2m （平距），在沿94度43’18”方位掘进5m（平距）。

沿2103回风巷底掘进上山，与K2回风下山巷底对巷底贯通。

回风绕道与K2回风下山贯通立面图：㈢采用爆破掘进，锚网支护。

二、掘进工艺、施工顺序：㈠采用钻爆法掘进，采用YT-28 型风钻湿式打眼，使用煤矿许用炸药、毫秒电雷管进行爆破。

㈡对2103回风巷掘进回风绕道开口处（下帮）适当挑顶，高度达到2m。

三、运输：出矸：采用搪瓷滑槽把岩石滑→2103回风巷刮板输送机→主井皮带机→地面。

运料：地面由人工将材料装入材料车，利用主井口绞车、主斜井轨道下放→2103回风巷口（人工搬运）→工作面。

四、通风：掘进机开入2103回风巷迎头段，机尾打设临时栅栏，栅栏出设置瓦斯检查点，检查瓦斯。

使用2103回风巷掘进局扇供风。

新鲜风路线：副井→第三联络巷→主井→2103回风巷→工作面；乏风路线：工作面→2103回风巷→主井→井底联络巷→总回风上山→总回风平巷→回风斜井→地面。

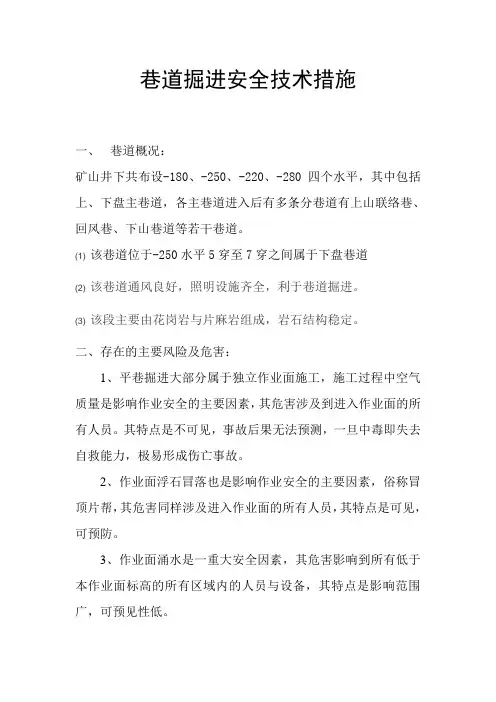

巷道掘进安全技术措施一、巷道概况：矿山井下共布设-180、-250、-220、-280四个水平，其中包括上、下盘主巷道，各主巷道进入后有多条分巷道有上山联络巷、回风巷、下山巷道等若干巷道。

(1) 该巷道位于-250水平5穿至7穿之间属于下盘巷道(2) 该巷道通风良好，照明设施齐全，利于巷道掘进。

(3) 该段主要由花岗岩与片麻岩组成，岩石结构稳定。

二、存在的主要风险及危害：1、平巷掘进大部分属于独立作业面施工，施工过程中空气质量是影响作业安全的主要因素，其危害涉及到进入作业面的所有人员。

其特点是不可见，事故后果无法预测，一旦中毒即失去自救能力，极易形成伤亡事故。

2、作业面浮石冒落也是影响作业安全的主要因素，俗称冒顶片帮，其危害同样涉及进入作业面的所有人员，其特点是可见，可预防。

3、作业面涌水是一重大安全因素，其危害影响到所有低于本作业面标高的所有区域内的人员与设备，其特点是影响范围广，可预见性低。

4、职业病危害也是影响安全的一大因素，而且特点是潜伏期长，不易察觉，危害性大，无法复原等特点。

5、触电事故也是平巷掘进中影响安全的因素，其危害涉及到所有进入工作面的所有人员，其特点不可预见，但可预防。

三、主要预防措施1、作业人员要求作业人员进入工作区域前，劳动保护用品必须佩戴齐全（安全帽、工作服、雨靴、手套、便携应急照明工具、防尘口罩、耳塞、安全带等，操作电动设备要着绝缘鞋、绝缘手套），并做到正确佩戴，安全工具携带齐全（CO检测仪、长短撬棍、有毒气体过滤式自救器等）。

2、通风要求①作业人员进入作业面前必须由专职人员检测作业面空气质量，作业空间内空气质量符合标准，作业人员才允许进入工作面。

②作业面脱离主通风回路5m后，安装局扇通风设备，采用压入式通风，风量大于等于作业面总需风量，风筒直径不少于0.5m，出风口距作业面5m，风筒根据掘进进度延伸。

采用压入式局部通风，局扇的位置距工作面不小于10m。

3、作业程序要求①进入工作面要先将照明打开，检查照明线路有无损坏与跑、漏电现象，并及时处理。

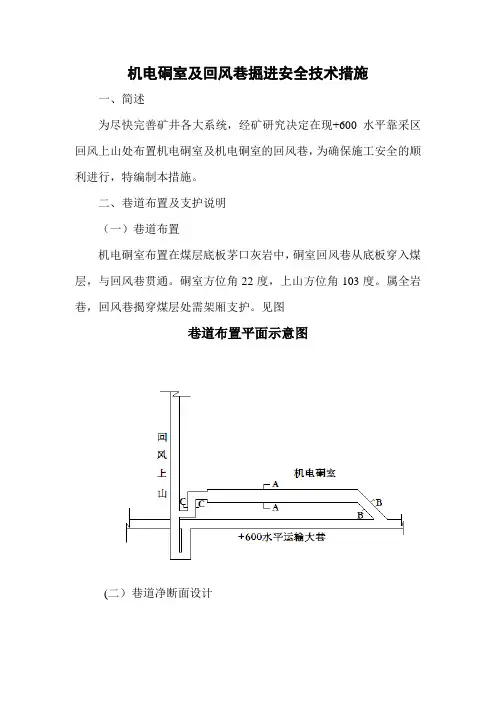

机电硐室及回风巷掘进安全技术措施一、简述为尽快完善矿井各大系统，经矿研究决定在现+600水平靠采区回风上山处布置机电硐室及机电硐室的回风巷，为确保施工安全的顺利进行，特编制本措施。

二、巷道布置及支护说明（一）巷道布置机电硐室布置在煤层底板茅口灰岩中，硐室回风巷从底板穿入煤层，与回风巷贯通。

硐室方位角22度，上山方位角103度。

属全岩巷，回风巷揭穿煤层处需架厢支护。

见图巷道布置平面示意图(二）巷道净断面设计A---A 断面图B---B 断面图C---C断面图三、施工工艺（一）施工方法采用爆破作业，一次成巷。

（二）凿岩方式采用YT--24型风钻打眼。

（三）工艺流程安全、瓦斯检查→标定中、腰线→打眼→安全、瓦斯检查→装药、连线、撤人设岗→放炮、排放炮烟→安全、瓦斯检查→洒水防尘→处理悬矸、临时支护→装运矸石→文明生产。

四、炮掘施工方式1、掘进施工时采用普通钻爆法施工工艺。

2、钻爆工艺流程钻眼前检查瓦斯→钻眼→检查瓦斯→装药联线→检查瓦斯→撤人设警戒→爆破→检查瓦斯及爆破效果→洒水消尘、维护顶板→临时支护→装运煤、矸→永久支护。

3、钻爆工序要求1）钻眼前，必须详细检查正头10m范围内的支护，发现问题及时处理。

2）必须依据中线（煤层方位）布置眼位。

3）严禁钻眼与装药平行作业和严禁在残眼内钻眼，并坚持湿式钻眼。

4）爆破要严格执行“一炮三检”和“三人联锁”放炮制度。

5）爆破采用正向装药，串联式联线方式，使用毫秒电雷管，不低于三级的煤矿许用乳化炸药，每眼使用1个水炮泥。

6）爆破前，班长必须在+600水平与主提升巷底部车场之间，采区上山底部各派两人作好警戒工作，待另一人返回通知已设好警戒。

方可发送放炮命令。

爆破后，警戒员等待30min后才能撤出警戒。

第三节爆破作业采用普通钻爆法施工工艺。

炮眼布置图与爆破说明书见图炮眼布图爆破参数炮眼名称编号孔深m眼数角度装药量雷管段号起爆顺序封泥长度联线方式垂直水平条/眼kg岩石辅助1-6 1.5 6 90 75 3 2.7 Ⅰ 1 0.7串联帮眼7-12 1.5 6 90 85 4 3.6 Ⅲ 2 0.7底眼13-32 1.5 20 85 90 4 12 Ⅲ 2 0.7`爆破说明书序号名称单位数量1 瓦斯等级低瓦斯2 掘进断面M2 9.1183 岩石硬度 f 4～64 循环进度m 1.35 班循环个数个 16 炮眼深度m 1.57 炮眼数量个/循环328 3#煤矿安全炸药Kg/循环18.39 雷管个/循环3210 单位体积实体煤岩装药消耗m3/Kg 0.511 单位体积实体煤岩雷管消耗m3/发0.57第四节装载与运输1、装矸、运矸：采用1tU型侧翻式矿车，人工装矸，推车至+600水平运输大巷，5t机车运输至+600水平运输大巷底部车场，主提升巷绞车提升到上部车场，再用5t机车运输到地面矸石山翻倒。

江西煤矿11602工作面探煤巷开工报告牛场煤矿安全监督管理站:为了充分利用资源，为探明11602采区上部西北角的煤层赋存情况，经矿部研究决定，准备在11602上山新掘进一条探煤巷，以探明上部西北角煤层的赋存情况。

详见开口位置示意图。

妥否，请批示！织金县江西煤矿2006年10月26日一、架棚巷道开门的措施1、运输巷开门架抬棚施工安全技术措施一、概况1#层回风上山到位后，根据矿井开采布置情况，从回风巷上口往下40m处架抬棚开门向西沿1#煤层掘进1101运输巷，为了安全架设抬棚及开门确保安全，特制定此安全技术措施，希有关人员严格遵照执行。

二、安全技术措施1、架设抬棚前，首先必须找准抬棚位置，按指定的位置沿煤层底板架设，高度为2m，与原巷道高度一致。

抬棚采用工字钢加工。

其规格及架设方式如图所示架设。

2、架设时先找准抬棚腿窝位置，把东西两帮腿窝挖出，先把双抬棚架设固定好，对棚按倾斜方向架设，再逐根把穿梁穿上，穿梁按走向架设，顶板用板皮背严加紧。

3、挖腿窝时不得坐着挖，必须先检查好顶帮的安全，松动危险悬矸先找净，确保安全。

4、抬棚必须架正，不得架歪斜、架扭。

5、架设抬棚过程中，必须设置有经验的人员观察顶板安全，发现顶板危险时，及时撤出人员，进行处理。

6、随时敲帮问顶，找落顶帮危险悬矸，防止掉落伤人。

7、严禁空顶作业，支护必须紧跟作业地点，撤出原有支架架设抬棚时，空顶部分必须采用大于ф16cm的圆木按1³1m的柱排距打上临时支护，柱子必须打紧打实，不得打在浮矸浮煤上。

8、开门放炮前必须对抬棚进行加固，打上防倒装置，防止放炮崩倒抬棚。

9、开门打眼放炮时，炮眼深度按1m，装药量按1节/眼，不得打深眼放大炮，防止崩倒抬棚。

10、开门第一架支架必须紧挨着抬棚架设，作为抬棚锁口棚，腿窝不得超过抬棚腿窝深度。

11、开门掘进2-3m后，必须使用前探梁作临时支护，严禁空顶作业。

12、架设抬棚时，下方不得有人员，防止梁子下滑伤人。

专用回风上山炮掘安全技术措施因掘进机掘进部轴承损坏，需修理约5天，为了不影响专用回风上山的掘进进度，经矿领导研究决定，在掘进机未恢复正常掘进作业时，专用回风上山采用炮掘掘进，为保证施工安全顺利的进行，特制定本措施，望施工单位遵照执行。

一、支护设计1、采用矩形断面，喷浆支护。

巷道设计断面为净宽4.0米，高度3.1米，掘进毛断面宽不低于4.3米，高不低于3.25米，局部（巷道口、破碎带）再加锚索支护。

二、施工方法：采用全断面爆破施工法，掘够宽度、高度后，进行打锚杆铺网喷浆进行永久支护，空顶距不能超过1m。

顶板在破碎时先支上临时支护，在确保安全的情况下才能做其它工作。

1、炮眼布置见附图四。

1、炮眼布置见附图四。

2、爆破参数见表1三、技术质量要求1、巷道掘进、支护按中线进行。

2、净宽要求：按给定的中线掘进和支护，中线至任一帮距离允许偏差0～+100mm；3、净高要求：允许偏差0～+100mm；4、锚喷浆要求:厚度150㎜，允许误差±10㎜，做到不漏网、不漏筋，岩面平整，喷至巷道两帮地脚。

5、巷道保持整洁卫生，材料工具摆放整齐。

6、管线、风筒吊挂整齐，风筒接口翻边严密不漏风，风筒有破口要及时补好；风筒口离工作面迎头距离不大于10m。

7、锚杆布置要平直，上下误差不超过±100㎜。

8、锚板位置要求平整，而且锚板的摆贴方向要平行或者垂直中线，不允许东摆西歪。

9、锚板螺帽要扭紧，不得有松动现象。

10、挂网要紧，不得有松动现象，且网与网的搭接不少于0.2m，隔0.3m要扭接一次。

11、挂网过后，若顶板伪顶脱层落在网上时，要及时放下来。

四、注意事项⑴每班每次打眼前必须进行敲帮问顶，注意观察临时支架的完好情况和岩层的稳定情况，把不安全隐患消除后才能进行打眼工作。

⑵爆破前必须对垱头各种设备进行安全有限的保护，必须设备损坏。

爆破材料使用3号煤矿安全炸药，毫秒延期电雷管，最后一段电雷管的延期时间不得超过130ms。

回风东总回风巷揭老巷安全技术措施根据实测资料显示，截止现在停掘位置东回风巷预计再掘进10米即将揭露原裴沟矿老巷及老空区。

按规定及上级要求，坚持“有掘必探、先探后掘”的原则。

为确保施工安全，特制定回风西巷探老空安全技术措施：1、开工后，每位入井人员必须佩带隔离式自救器，并熟练掌握瓦斯突出预兆知识，熟知瓦斯突出时撤退路线。

2、开工后，每位入井人员严禁穿化纤衣服，所佩戴的矿灯必须完好、严禁有失爆现象。

3、开工后应先进行钻探，钻探时要加强通风管理，防止瓦斯积聚，杜绝瓦斯超限作业，防止瓦斯突出。

4、钻探过程中，瓦检员要对涉及到东西两巷的通风设施进行定期检查。

5、瓦检员，执行八小时跟班制度，现场交接班，并经常检查掘进工作面的瓦斯浓度，每班按规定悬挂便携仪，随时监测瓦斯变化情况。

6、电工要经常对电气设备进行防爆性能检查，杜绝电气设备失爆。

7、施工前，严格按照东总回风巷探放水设计要求进行施工，坚持“有掘必探、先探后掘”的原则。

否则，不得擅自施工。

8、施工前，施工队必须先加强钻场附近的巷道支护，并在工作面迎头打好坚固的立柱和拦板。

9、打钻前，施工队必须清理巷道，挖好水沟。

探位于低洼处时，机电部门必须配备与探放水量相适应的排水设备。

10、打钻地点或附近必须安设专用电话，如有异常及时通知调度室。

11、探水开始前，各项准备工作经跟班技术员检查合格后方可开钻。

跟班矿长必须和钻探人员亲临现场，依据设计，确定主要探老空孔的位置、方位、角度、深度以及钻孔数目。

探老空时安全员、技术员必须在现场指挥和监督，并在报表上认真填写钻孔的数目和深度。

12、施工时，发现透水预兆（如挂红、挂汗、空气变冷、出现雾气、水叫、顶板淋水加大、顶板来压、底板鼓起或产生裂隙、出现渗水、硫化氢气味增大）等情况时，必须停止作业，打好荜子，向值班矿长汇报。

如果情况紧急，必须立即发出警报，撤出所受威胁地点的人员。

13、如果探明钻孔有水的情况下，钻孔口要用套管加固，安设放水阀，以便必要时堵孔用及放水时用。

回风上山掘进安全措施随着现代化建设的不断推进，隧道掘进行业的需求也越来越多，这其中不乏一些高难度的掘进工程，尤其是回风上山掘进过程中的施工难度挑战更加高峰。

因此，许多企业在进行该领域的探索时，必须严格遵守各项安全措施，以确保人员和设备的安全。

回风上山掘进是指在隧道运输过程中，通过回收机和反向粉碎机的作用，将靠近隧道出口处的渣土回收并再次利用。

该过程需要隧道进口和出口之间的线路进行逆行掘进，并且该掘进路线较长，客观上增加了设备故障的风险，也增加了人员被困的可能性。

因此，针对这些风险，必须采取有效的安全措施，以确保施工过程中人员、设备等的安全。

首先，组织施工前的培训、考核工作。

在回风上山掘进之前，需要由企业和相关管理部门对施工人员进行集中培训，将各项安全措施传授给他们，并且让各施工人员理解施工过程中安全的重要性。

另外，还需对施工人员进行各项安全用具的考核，以确保所有工作人员都掌握了必要的安全技能和知识，避免出现安全事故。

其次，加强设备的维护管理。

作为施工中重要的设备相对于人员表现出更加高效而且稳定的性能，回风上山掘进所使用的设备需要进行专业的维护，以确保设备的每一个部件都处于优良的状态，并且随时准备好应对各种突发状况。

另外，对于设备的保养管理也尤为重要，及时修复设备故障，确保设备运行正常。

一旦设备出现故障，必须立即停机进行必要的维修，在此期间需要保证安全生产，避免发生操作错误或危险行为。

第三，严格遵守安全操作规程。

企业应该将回风上山掘进各个环节的安全操作规定具体规定，确保所有施工人员都严格遵守规程，并由专业的机械师现场进行监督检查。

在隧道掘进过程中，还需要采取严格的安全管理措施，如细致检查隧道质量、结构和建设材料等，检查完工结构和土壤类型以及关键断面的地质情况，以及全程实时制定掘进时间表，避免出现人员、设备受损、质量不到位等问题。

最后，提前做好救援准备工作。

由于回风上山掘进涉及到长时间的逆行施工，可能会出现意外情况，例如人员被困或设备故障等紧急情况。

巷道掘进安全技术措施一、工程概况：根据生产安排，由掘一队施工1065回风巷，工程量从该巷道185米往下90米，沿16#煤层底板掘进（半煤岩和煤）。

为保证施工期间的安全，特制定如下安全技术措施。

二、技术要求：2、采用11#工字钢支护，净断面7.5㎡,下净宽3600mm，净高2200mm，棚距为800mm（中－中），柱窝深度200mm。

采用椽子、金属网背帮背顶支护，椽子规格1000mm×Ф60mm（长×直径），间距为300mm，严格按“二抬一”打设。

三、开口方法及施工工艺：1、开口前准备工作1、总工办必须标定开口中心位置以及中线，施工队要严格按标定的中线施工。

2、开口前通风队及时安装一组专用风机，开口5米后要及时延伸风筒至施工地点，确保风筒出风口距迎头距离符合要求（不小于5m），任何人不准私自掐开风筒，风筒吊挂要求平、直、稳、无死弯，逢环必挂，风筒不得落地。

3、开口前必须在开口处安装皮带过桥，要求过桥必须牢固可靠，对开口处的电缆、信号线以及皮带进行保护。

4、开口前，施工队必须将施工地点附近10m范围内的杂物清理干净，确保退路畅通。

5、开口前，施工队要准备足够的防冒顶材料：铁钎子不少于20根、坑木不少于20根、小径木不少于50根、钎椽板不少于50块、荆芭不少于5捆等，分类整齐地码放在距施工地点20m的范围内，以备急用。

2、开口施工方法1065回风巷开口采用钻眼爆破法施工，开口前5m范围内，采用放小炮配合风镐、手镐掘进；开口施工5m后转入正常爆破掘进（后附爆破图表）3、施工方法及工艺1、采用炮掘落岩、人工架棚、溜子运输的施工方法。

具体工艺流程为：交接班→敲帮问顶→校中、腰线→打炮眼→装药→喷雾洒尘→放炮→喷雾洒尘→敲帮问顶→临时支护→出碴→刷帮清挖柱窝→永久支护→验收工程。

2、施工5米后严格按照炮眼布置图打眼、控制装药量。

3、爆破后，配以风镐刷大，直至达到设计尺寸。

4、架棚前在所要架设的支架梁和柱腿上用粉笔分别标出梁中线、梁腿搭接位置及腰线的标识，方可架设支架，严格按照总工办标定的中、腰线施工。
