LC串联谐振回路

串联LC谐振电路一、什么是LC谐振电路LC谐振电路是由电感（L）和电容（C）组成的一种特殊类型的电路，它在特定频率下能够产生共振现象。

串联LC谐振电路是指电感和电容按照一定的方式串联连接起来，形成一个电路环路。

二、串联LC谐振电路的工作原理串联LC谐振电路的工作原理可以通过以下几个方面来解释：1. 电感和电容的特性电感是由线圈或线圈组成的元件，当通过电流时，会产生磁场。

电容则是由两个导体之间的绝缘介质隔开而构成的元件，它能够存储电荷。

在LC谐振电路中，电感和电容的特性起到关键作用。

2. 谐振频率的选择串联LC谐振电路的谐振频率由电感和电容的参数决定，可以通过以下公式计算得出：f = 1 / (2 * π * √(L * C))其中，f为谐振频率，π为圆周率，L为电感值，C为电容值。

3. 谐振现象的产生当输入信号的频率等于谐振频率时，串联LC谐振电路会出现谐振现象。

此时，电流通过电感和电容时，存在相位差，并且两者的阻抗大小相等，形成共振。

三、串联LC谐振电路的应用串联LC谐振电路在实际应用中有着广泛的用途，下面介绍几个常见的应用场景：1. 无线通信系统在无线通信系统中，频率选择电路（或称作射频滤波器）常采用串联LC谐振电路。

通过调整电感和电容的参数，可以选择性地将特定频率范围内的信号通过，其余频率的信号则被滤除，实现信号的选择性放大。

2. 照明电路在某些照明电路中，串联LC谐振电路可以用于提高电路的功率因数（PF）以及减少谐波。

通过在负载电路中串联一个谐振电路，可以减轻电网的负担，提高电能的利用效率。

3. 调谐电路串联LC谐振电路还可以用于构建调谐电路，实现频率的调节。

通过调整电容或电感的值，可以改变电路的谐振频率，使其适应不同的应用需求。

四、串联LC谐振电路的设计与优化在进行串联LC谐振电路的设计与优化时，需要考虑以下几个因素：1. 负载要求根据具体的应用需求，需要确定负载电路的参数，以及谐振频率和谐振电流的要求。

lc串联谐振回路特点LC串联谐振回路是一种能够在特定频率下产生共振现象的电路。

这种电路由电感（L）和电容（C）组成，通过调整电感和电容的数值，可以实现对特定频率的共振增益。

LC串联谐振回路的特点如下：1.共振频率确定性：LC串联谐振回路的共振频率由电感和电容的数值决定，可以通过改变电感或电容的数值来改变共振频率。

共振频率可以通过以下公式计算得出：f=1/（2π√LC），其中f为共振频率，L为电感的感值，C为电容的电量。

2.高品质因数：LC串联谐振回路的品质因数（Q值）决定了共振曲线的尖锐程度。

Q值越高，共振曲线越尖锐，频率选择性越好。

品质因数可以通过以下公式计算得出：Q=2πfL/R，其中f为共振频率，L为电感的感值，R为串联谐振电路的总电阻。

3.阻抗变化：在共振频率附近，LC串联谐振回路的阻抗达到最小值。

当外加信号频率等于共振频率时，电感和电容的阻抗互相抵消，导致电路阻抗最小。

在共振频率以下和以上，电路的阻抗随频率的变化而增大。

4.电压放大：在共振频率附近，LC串联谐振回路的电压放大倍数达到最大值。

这是由于在共振频率处，电路对共振频率附近的信号有选择性放大。

共振时，电流通过电容和电感的能量交换最大，导致电压信号放大。

5.相移：LC串联谐振回路的相位变化是频率的函数。

在共振频率以下，电压和电流之间存在90度的相位差，也就是说电压和电流的峰值不同时刻到达。

而在共振频率以上，电压和电流之间的相位差则小于90度。

6.能量存储：在LC串联谐振回路中，电感和电容会存储能量。

在共振时，电感和电容的能量互相转换。

电容储存电能，而电感则储存磁能。

这种能量的存储和释放使得LC串联谐振回路在无源驱动下达到高品质的共振状态。

总结起来，LC串联谐振回路具有共振频率确定性、高品质因数、阻抗变化、电压放大、相移和能量存储等特点。

这些特点使得LC串联谐振回路在电子电路设计中具有广泛的应用，例如在无线通信中用于频率选择和滤波，以及在功放电路中用于提高输出功率。

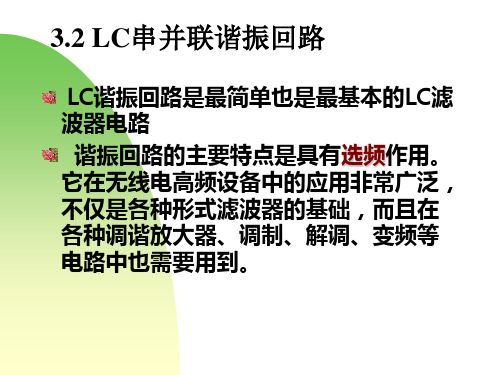

lc串并联回路谐振原理LC串并联回路是一种常见的电路配置，在无线通信、滤波器、放大器等领域都有重要的应用。

它们能够实现信号的选择性放大和滤波，是许多电子设备中不可或缺的组成部分。

所谓LC串并联回路，就是由电感元件（L）和电容元件（C）组成的串联或并联电路。

首先我们来了解一下LC串联回路的谐振原理。

当LC串联回路处于谐振状态时，电感和电容的组合能够实现对某一特定频率的信号进行放大和传输。

在串联回路中，电感和电容的阻抗相互抵消，使得电路呈现出纯电阻的特性。

此时，电路的谐振频率可以通过计算得到：\[f = \frac{1}{2\pi\sqrt{LC}}\]其中，f为谐振频率，L为电感的值，C为电容的值。

当外界信号频率与谐振频率相同时，电路的阻抗最小，信号通过电路会得到最大的放大增益。

对于LC并联回路来说，其工作原理与串联回路类似，但是电流、电压的特性有所不同。

并联回路中，电感和电容的阻抗相互加和，使得回路呈现出纯电导的特性。

谐振频率的计算公式与串联回路相同，通过合适的选择电感和电容的值，可以实现对某一特定频率的信号进行选择性滤波。

LC串并联回路在实际应用中有许多重要的特性和设计原则。

以下是几个相关的参考内容：1. LC回路的频率响应在设计和分析LC回路时，了解其频率响应是十分关键的。

频率响应可以通过电路的传输函数来描述，即输入信号与输出信号之间的关系。

传输函数通常以复数的形式表示，可以分解成增益和相位两个分量。

通常情况下，LC回路在谐振频率附近具有较高的增益，而其他频率上的信号会被抑制。

2. 调整谐振频率通过调整电感和电容的值，可以改变LC回路的谐振频率。

电感的值越大，谐振频率越低；电容的值越大，谐振频率越高。

这对于设计和调整LC回路的谐振频率非常重要，可以使其适应不同频率的信号处理需求。

3. 能量存储和能量损耗在谐振状态下，LC回路能够存储能量，并在电容和电感之间来回转移。

这种能量存储和转移是由于电场和磁场的相互作用导致的。

串联lc谐振电路
串联LC谐振电路是一种常见的电路结构，它由一个电感器和一个电容器串联而成。

在这种电路中，电感器和电容器的共同作用可以产生谐振现象，使得电路的电流和电压呈现出特定的波形和频率。

在串联LC谐振电路中，电感器和电容器的串联可以形成一个谐振回路。

当电路中的电压和电流达到谐振频率时，电路中的能量会在电感器和电容器之间来回振荡，形成谐振现象。

这种谐振现象可以用于许多应用，例如电子滤波器、无线电收发器等。

在串联LC谐振电路中，电感器和电容器的参数对谐振频率有着重要的影响。

电感器的电感值越大，电容器的电容值越小，谐振频率就越低。

反之，电感器的电感值越小，电容器的电容值越大，谐振频率就越高。

因此，在设计串联LC谐振电路时，需要根据具体的应用需求来选择合适的电感器和电容器参数。

除了谐振频率外，串联LC谐振电路还有一个重要的参数是谐振品质因数。

谐振品质因数是电路的能量损耗与能量储存的比值，它越大表示电路的能量储存越充分，能量损耗越小。

在实际应用中，谐振品质因数的大小对电路的性能和稳定性有着重要的影响。

串联LC谐振电路是一种重要的电路结构，它可以产生谐振现象，用于许多应用。

在设计和应用串联LC谐振电路时，需要考虑电感器和电容器的参数以及谐振品质因数等因素，以确保电路的性能和稳
定性。

lc串联谐振回路特点LC串联谐振回路是由一个电感和一个电容组成的串联电路。

在特定频率下，该电路表现出谐振的现象，即电压和电流处于最大值。

LC串联谐振回路的特点如下：1.平衡特性：在谐振频率下，电感和电容产生的反应互相抵消，导致电路中的电压和电流相互平衡。

这种平衡特性使得回路中的电压和电流达到最大值，功率损耗最小。

2.高频选择特性：LC串联谐振回路在特定频率下呈现出非常高的选择能力。

只有当信号频率等于回路的谐振频率时，电路才会出现共振现象，而其他频率的信号则受到抑制。

这使得LC串联谐振回路在频率选择电路、滤波器等应用中非常有用。

3.大振幅特性：在谐振频率下，LC串联谐振回路的电压和电流达到峰值。

这是由于电感和电容之间的相互作用造成的。

在没有能量损耗的理想情况下，电路中的能量会周期性地在电感和电容之间转移，导致电压和电流的周期性变化。

这使得LC串联谐振回路在无线电通信和放大器等应用中能够提供更大的输出信号。

4.频率调谐特性：通过改变电感或电容的值，可以调整LC串联谐振回路的谐振频率。

这使得回路可以适应不同频率的信号输入。

从而提高了电路的适应性和灵活性。

5.功率转换特性：LC串联谐振回路将电能转换为磁能和电能的交替转换。

当电容器充电时，电源向电容器传输能量，当电容器放电时，电源从电容器接收能量。

这种能量转换特性使得LC串联谐振回路在电源和负载之间实现有效的能量传输。

6.阻抗变化特性：LC串联谐振回路在谐振频率的上下有阻抗变化的趋势。

在谐振频率之前，电容的电抗值较大，电感的电抗值较小，回路呈电容性质。

而在谐振频率之后，电感的电抗值较大，电容的电抗值较小，回路呈电感性质。

这种阻抗变化特性使得LC串联谐振回路在频率选择和滤波应用中非常有用。

总之，LC串联谐振回路具有平衡特性、高频选择特性、大振幅特性、频率调谐特性、功率转换特性和阻抗变化特性等特点。

这些特点使得LC串联谐振回路在无线通信、滤波器、放大器等各种电路应用中非常重要。

lc串并联谐振回路广义失谐的含义一、回路简介在电路中，串联谐振和并联谐振都是常见的谐振现象。

谐振回路是指由电感、电容和电阻组成的电路，当谐振频率等于回路自然频率时，电路会呈现特殊的谐振现象。

它在许多电子设备和通信系统中起着重要作用。

二、lc串联谐振回路2.1 谐振回路基本原理lc串联谐振回路是由一个电感L和一个电容C串联而成的电路。

当谐振频率等于回路的自然频率时，电感和电容的阻抗互相抵消，电路呈现纯阻抗特性，电路中的电流达到最大值。

这种状态称为谐振状态。

在谐振状态下，电路能够存储最大的能量。

2.2 lc串联谐振回路的特点•谐振频率：由回路中的电感和电容决定，与电阻无关。

•谐振幅值：在谐振频率时，电路中的电流和电压达到最大值。

•阻抗：在谐振频率时，电路的阻抗最小。

当电感和电容的阻抗相等时，回路呈现纯阻抗特性。

三、lc并联谐振回路3.1 谐振回路基本原理lc并联谐振回路是由一个电感L和一个电容C并联而成的电路。

当谐振频率等于回路的自然频率时，电感和电容的阻抗互相抵消，电路呈现纯导纳特性，电路中的电流达到最大值。

这种状态称为谐振状态。

在谐振状态下，电路能够传输最大的功率。

3.2 lc并联谐振回路的特点•谐振频率：由回路中的电感和电容决定，与电阻无关。

•谐振幅值：在谐振频率时，电路中的电流达到最大值。

•导纳：在谐振频率时，电路的导纳最大。

当电感和电容的导纳相等时，回路呈现纯导纳特性。

四、广义失谐4.1 失谐的概念失谐是指谐振频率与回路的自然频率不完全相等的状态。

当失谐度较小时，回路仍然呈现谐振行为，只是谐振幅值变小。

失谐度过大时，回路失去了谐振的特性，阻抗或导纳不再呈现极值。

4.2 lc串联谐振回路的广义失谐lc串联谐振回路的广义失谐在于谐振频率与自然频率的差异。

当谐振频率小于自然频率时，为负失谐；当谐振频率大于自然频率时，为正失谐。

失谐度越大，电路呈现谐振行为的能力越弱，其频率响应曲线会向低频或高频方向偏移。

lc串联谐振回路频率响应LC串联谐振回路频率响应引言：LC串联谐振回路是电路中常见的一种形式，它由电感（L）和电容（C）组成。

当谐振频率与回路的固有频率相匹配时，回路会表现出特殊的频率响应。

本文将详细介绍LC串联谐振回路的频率响应特性，包括谐振频率、带宽和相位差等方面。

一、谐振频率在LC串联谐振回路中，谐振频率是指使得电感和电容之间的电流和电压的相位差达到最大的频率。

在谐振频率下，电感和电容之间的阻抗相等，使得电路对特定频率的信号具有较大的响应。

谐振频率的计算公式为：f = 1 / (2π√(LC))其中，f为谐振频率，L为电感的值，C为电容的值。

通过调节电感和电容的数值，可以实现对谐振频率的调节。

二、带宽LC串联谐振回路的带宽是指在谐振频率附近，电路对信号的频率响应仍然较大的范围。

带宽可以用谐振频率的两个边界频率来表示，这两个频率对应的相位差为±45°。

带宽的计算公式为：BW = Δf = f2 - f1其中，BW为带宽，Δf为两个边界频率的差值，f2和f1分别为两个边界频率。

三、相位差LC串联谐振回路中，电感和电容之间的相位差是频率响应的一个重要特性。

在谐振频率附近，电感和电容之间的电流和电压的相位差为0°，即它们是同相的。

而在谐振频率两侧，相位差会逐渐增大，直到达到±90°。

相位差的变化规律可以通过频率响应曲线来表示。

四、频率响应曲线频率响应曲线是LC串联谐振回路的重要特征之一，它可以直观地反映电路对不同频率信号的响应情况。

在谐振频率附近，频率响应曲线呈现出一个尖峰，表示回路对特定频率的信号具有较大的响应。

而在谐振频率两侧，频率响应逐渐下降，表示对其他频率的信号的响应减弱。

五、应用领域LC串联谐振回路的频率响应特性使其在许多电子领域中得到广泛应用。

例如，在通信系统中，LC串联谐振回路可以用于信号的选择性放大，只将特定频率的信号放大而抑制其他频率的信号。
