谐波滤波电路谐波滤波电路是一种常用的电子电路,用于滤除输入信号中的谐波成分,使输出信号更加纯净。
谐波滤波电路的设计和工作原理对于电子工程师来说是非常重要的知识。
谐波滤波电路的设计要根据输入信号的频率和谐波成分的特点来确定。
常用的谐波滤波电路有LC谐振电路、RC谐振电路和LCR谐振电路等。
这些电路都是通过选择合适的电感、电容和电阻来实现对谐波的滤除。
LC谐振电路是谐波滤波电路中最简单的一种。
它由一个电感和一个电容组成,通过调节电感和电容的数值,可以实现对特定频率的谐波的滤除。
当输入信号的频率接近谐振频率时,电感和电容会形成一个谐振回路,从而使谐振频率的谐波被滤除。
RC谐振电路是另一种常用的谐波滤波电路。
它由一个电阻和一个电容组成,通过调节电阻和电容的数值,可以实现对特定频率的谐波的滤除。
和LC谐振电路类似,RC谐振电路在特定频率附近形成谐振回路,从而使谐振频率的谐波被滤除。
LCR谐振电路是一种更加复杂的谐波滤波电路。
它由一个电感、一个电容和一个电阻组成,通过调节这三个元件的数值,可以实现对多个谐波的滤除。
LCR谐振电路的滤波效果比较好,可以同时滤除多个谐波成分。
除了上述的谐波滤波电路,还有一些其他的滤波电路,如陷波滤波电路和带通滤波电路等。
陷波滤波电路可以选择性地滤除特定频率的信号,而带通滤波电路可以选择性地通过一段频率范围内的信号。
这些滤波电路在实际应用中也具有很大的价值。
谐波滤波电路在电子设备中有着广泛的应用。
在音频设备中,谐波滤波电路可以滤除音频信号中的杂散谐波,使音质更加纯净。
在通信设备中,谐波滤波电路可以滤除信号中的谐波成分,提高通信质量。
在电力系统中,谐波滤波电路可以滤除电网中的谐波,保护设备的正常运行。
谐波滤波电路是一种重要的电子电路,用于滤除输入信号中的谐波成分。
通过选择合适的电感、电容和电阻,可以实现对特定频率的谐波的滤除。
谐波滤波电路在音频设备、通信设备和电力系统等领域有着广泛的应用。

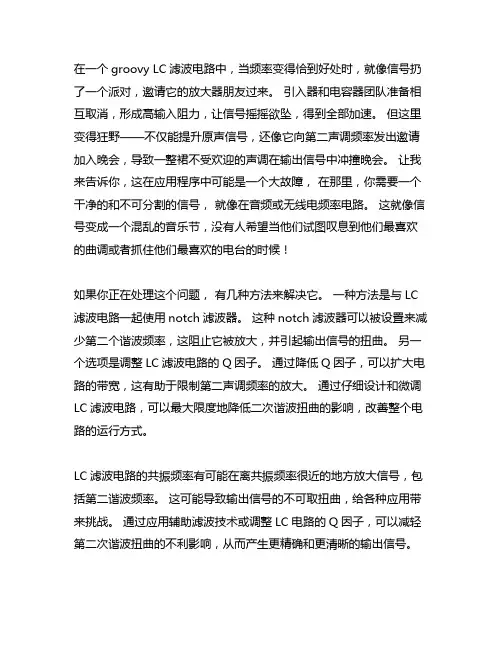

在一个groovy LC滤波电路中,当频率变得恰到好处时,就像信号扔了一个派对,邀请它的放大器朋友过来。
引入器和电容器团队准备相互取消,形成高输入阻力,让信号摇摇欲坠,得到全部加速。
但这里变得狂野——不仅能提升原声信号,还像它向第二声调频率发出邀请加入晚会,导致一整裙不受欢迎的声调在输出信号中冲撞晚会。
让我来告诉你,这在应用程序中可能是一个大故障,在那里,你需要一个干净的和不可分割的信号,就像在音频或无线电频率电路。
这就像信号变成一个混乱的音乐节,没有人希望当他们试图叹息到他们最喜欢的曲调或者抓住他们最喜欢的电台的时候!
如果你正在处理这个问题,有几种方法来解决它。
一种方法是与LC 滤波电路一起使用notch滤波器。
这种notch滤波器可以被设置来减少第二个谐波频率,这阻止它被放大,并引起输出信号的扭曲。
另一个选项是调整LC滤波电路的Q因子。
通过降低Q因子,可以扩大电路的带宽,这有助于限制第二声调频率的放大。
通过仔细设计和微调LC滤波电路,可以最大限度地降低二次谐波扭曲的影响,改善整个电路的运行方式。
LC滤波电路的共振频率有可能在离共振频率很近的地方放大信号,包括第二谐波频率。
这可能导致输出信号的不可取扭曲,给各种应用带来挑战。
通过应用辅助滤波技术或调整LC电路的Q因子,可以减轻第二次谐波扭曲的不利影响,从而产生更精确和更清晰的输出信号。
在开发和实施LC滤波电路时,必须认真考虑这些因素,以确保最佳性能。

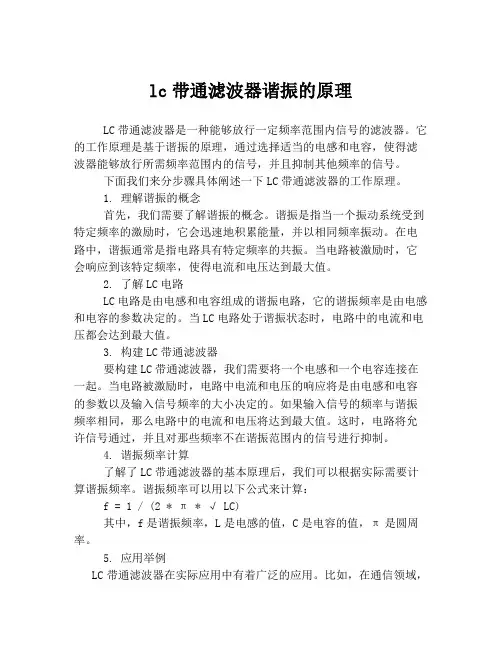

lc带通滤波器谐振的原理LC带通滤波器是一种能够放行一定频率范围内信号的滤波器。
它的工作原理是基于谐振的原理,通过选择适当的电感和电容,使得滤波器能够放行所需频率范围内的信号,并且抑制其他频率的信号。
下面我们来分步骤具体阐述一下LC带通滤波器的工作原理。
1. 理解谐振的概念首先,我们需要了解谐振的概念。
谐振是指当一个振动系统受到特定频率的激励时,它会迅速地积累能量,并以相同频率振动。
在电路中,谐振通常是指电路具有特定频率的共振。
当电路被激励时,它会响应到该特定频率,使得电流和电压达到最大值。
2. 了解LC电路LC电路是由电感和电容组成的谐振电路,它的谐振频率是由电感和电容的参数决定的。
当LC电路处于谐振状态时,电路中的电流和电压都会达到最大值。
3. 构建LC带通滤波器要构建LC带通滤波器,我们需要将一个电感和一个电容连接在一起。
当电路被激励时,电路中电流和电压的响应将是由电感和电容的参数以及输入信号频率的大小决定的。
如果输入信号的频率与谐振频率相同,那么电路中的电流和电压将达到最大值。
这时,电路将允许信号通过,并且对那些频率不在谐振范围内的信号进行抑制。
4. 谐振频率计算了解了LC带通滤波器的基本原理后,我们可以根据实际需要计算谐振频率。
谐振频率可以用以下公式来计算:f = 1 / (2 * π * √ LC)其中,f是谐振频率,L是电感的值,C是电容的值,π是圆周率。
5. 应用举例LC带通滤波器在实际应用中有着广泛的应用。
比如,在通信领域,LC带通滤波器可用于滤除杂波和干扰信号,使得所需的信号能够被正确接收。
在音频领域,LC带通滤波器可用于滤除低频杂音,提高音质。
此外,LC带通滤波器在工业自动化、医疗设备和计算机等领域也有着广泛的应用。
总之,LC带通滤波器通过谐振的原理实现信号的滤波,其工作原理比较简单明了,应用领域广泛。
通过对其工作原理的深入了解,我们可以更好地理解和应用这种滤波器。
lc串联谐振原理
lc串联谐振原理是一种电子学原理,它涉及到一种用于电子信号处理
的线路构造。
它比较常见的应用是在电路中用来进行滤波频率的控制。
下面,我们来详细介绍lc串联谐振原理。
1. 什么是lc串联谐振原理
lc串联谐振原理是最基本而重要的一种电子学原理。
它涉及电路中连
接一个电感(L)和一个电容(C)的构造,当两者共同参与电路传输时,就会形成一种谐振状态。
2. lc串联谐振系统的特点
由L和C构成的lc串联谐振系统具有几个显著的特点,其中最重要的是:当L和C的共同参与电路传输时,就会形成一种谐振状态,L和C
的存在使得电路的频率获得了特定的控制,从而使得滤波器也就获得
了特定的控制功能。
此外,lc串联谐振系统还具有高灵敏性,调节灵
活性强,能够保持较高的输入输出线性度等优良特性。
3. lc串联谐振原理的应用
Lc串联谐振原理在电子信号处理中,最常见的应用就是滤波器,在滤
波器中,由lc串联谐振系统构成的滤波器能够过滤掉电路中的干扰信号,有效的提高了电子信号的精度。
此外,lc串联谐振原理还可以用
于其他电子电路的应用,比如变频器、放大器等,都可以利用它的特
性及功能来构造相关的电路结构。
综上所述,lc串联谐振原理是一种电子学原理,它涉及到一种用于电
子信号处理的线路构造,具有高灵敏性,调节灵活性强,能够保持较
高的输入输出线性度等优良特性,它比较常见的应用是在电路中用来
进行滤波频率的控制,还可以用于其他电子电路的应用,比如变频器、放大器等。
lcl滤波器谐振频率计算LCL滤波器是一种常见的电路滤波器,用于在电力系统中去除谐波和滤波其他干扰信号。
谐振频率是LCL滤波器设计中的重要参数之一,它决定了滤波器对特定频率的滤波效果。
本文将介绍如何计算LCL滤波器的谐振频率,并提供相关参考内容。
首先,我们来简要了解LCL滤波器的结构和工作原理。
LCL滤波器由电感(L)、电容(C)和电感(L)三个元件组成。
在电力系统中,LCL滤波器通常用于并联接地型谐振滤波器,其工作原理是通过调节电容和电感的数值使谐振频率与谐波频率相匹配,从而达到滤波的效果。
要计算LCL滤波器的谐振频率,可以根据以下公式进行计算:1/(2π√LC)其中,L表示电感的值,C表示电容的值,π为圆周率。
这个公式基于谐振频率的定义,即当滤波器的电压响应与输入信号的频率相等时产生谐振。
在实际设计中,为了更好地控制滤波器的谐振频率,通常需要考虑电感和电容的额定值以及其它因素的影响,如温度、工作电压等。
可以参考以下内容以了解更多相关信息:1. 《电力系统谐振滤波器设计与应用》(作者:梁磊、宋佳):本书介绍了电力系统中谐振滤波器的设计原理和实际应用,包括并联滤波器的参数计算、谐振频率的选择等内容。
2. 《现代滤波器设计》(作者:卢国祥、主编:马骊):该书主要介绍常见的滤波器设计方法和技巧,包括LCL谐振滤波器的设计原理和参数计算等内容。
3. IEEE Transactions on Power Electronics:这是一个相关领域的权威期刊,发表了许多关于谐振滤波器设计和应用的研究论文,可以从中获取最新的研究成果和设计方法。
4. 电力系统专业论文集:通过查阅相关的电力系统专业论文,可以了解到更多关于LCL滤波器的设计、参数计算以及实际应用方面的研究成果和经验。
总之,LCL滤波器的谐振频率计算是设计过程中的一个关键步骤,通过合理选择电感和电容的数值,并结合实际应用条件进行调整,可以实现较好的滤波效果。
常用lc谐振电路常用LC谐振电路是一种基本的电路结构,由电感和电容组成。
它在电子领域中广泛应用于信号处理、滤波、放大等电路中。
本文将介绍LC谐振电路的基本原理、特点及应用。
一、LC谐振电路的基本原理LC谐振电路是由电感和电容组成的串联电路。
它的基本原理是利用电感和电容的特性,在特定频率下形成谐振。
具体来说,当电感和电容的阻抗相等时,电路达到谐振状态。
在LC谐振电路中,电感L和电容C形成一个振荡回路。
当电压作用在LC谐振电路上时,电容会储存电量,而电感会储存磁能。
在谐振频率下,电容和电感之间的能量会不断转化,形成振荡电流。
这种振荡电流可以在电路中传递和放大。
二、LC谐振电路的特点1. 高品质因数:LC谐振电路具有高品质因数的特点,品质因数是衡量振荡器稳定性的重要指标。
LC谐振电路的高品质因数使其在高频率下具有较好的谐振特性。
2. 窄带通滤波器:LC谐振电路可以用作窄带通滤波器,通过调整电感和电容的数值,可以选择特定的频率进行滤波。
这在通信系统中特别有用,可以去除杂散信号,提取所需信号。
3. 频率选择性:LC谐振电路具有频率选择性,只有在谐振频率附近的信号才能被放大。
这使得LC谐振电路可以用作放大器,选取特定频率的信号进行放大。
4. 相位变化:LC谐振电路在谐振频率附近,电压和电流的相位差为0,即电压和电流同相。
而在谐振频率之外,电压和电流的相位差为90度。
这种相位变化可以用于相位补偿和相位调整。
三、LC谐振电路的应用1. 振荡器:LC谐振电路可以用作振荡器,产生稳定的正弦波信号。
在无线通信中,振荡器是射频信号的重要源头。
2. 滤波器:LC谐振电路可以用作窄带通滤波器,选择特定频率的信号进行滤波。
在音频和射频信号处理中,滤波器是不可或缺的部分。
3. 放大器:在特定频率附近,LC谐振电路具有较大的增益,可以用作放大器。
在无线通信和音频放大中,放大器起到放大信号的作用。
4. 相位补偿器:由于LC谐振电路具有相位变化的特点,在某些电路中可以用作相位补偿器,调整信号的相位。

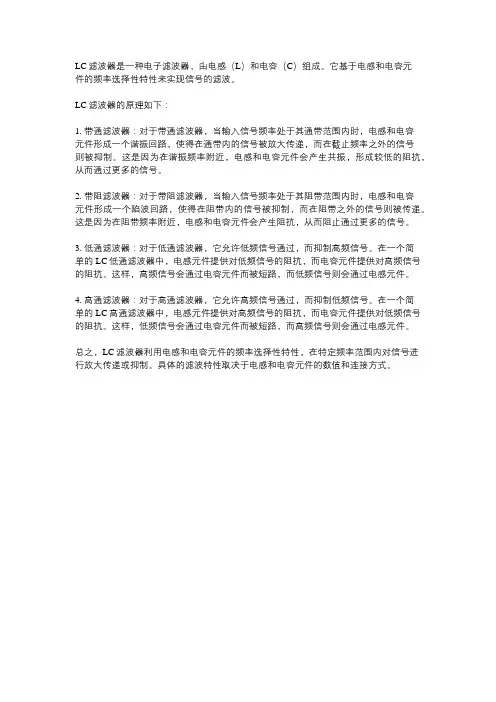

LC滤波器是一种电子滤波器,由电感(L)和电容(C)组成。
它基于电感和电容元
件的频率选择性特性来实现信号的滤波。
LC滤波器的原理如下:
1. 带通滤波器:对于带通滤波器,当输入信号频率处于其通带范围内时,电感和电容
元件形成一个谐振回路,使得在通带内的信号被放大传递,而在截止频率之外的信号
则被抑制。
这是因为在谐振频率附近,电感和电容元件会产生共振,形成较低的阻抗,从而通过更多的信号。
2. 带阻滤波器:对于带阻滤波器,当输入信号频率处于其阻带范围内时,电感和电容
元件形成一个陷波回路,使得在阻带内的信号被抑制,而在阻带之外的信号则被传递。
这是因为在阻带频率附近,电感和电容元件会产生阻抗,从而阻止通过更多的信号。
3. 低通滤波器:对于低通滤波器,它允许低频信号通过,而抑制高频信号。
在一个简
单的LC低通滤波器中,电感元件提供对低频信号的阻抗,而电容元件提供对高频信号的阻抗。
这样,高频信号会通过电容元件而被短路,而低频信号则会通过电感元件。
4. 高通滤波器:对于高通滤波器,它允许高频信号通过,而抑制低频信号。
在一个简
单的LC高通滤波器中,电感元件提供对高频信号的阻抗,而电容元件提供对低频信号的阻抗。
这样,低频信号会通过电容元件而被短路,而高频信号则会通过电感元件。
总之,LC滤波器利用电感和电容元件的频率选择性特性,在特定频率范围内对信号进
行放大传递或抑制。
具体的滤波特性取决于电感和电容元件的数值和连接方式。

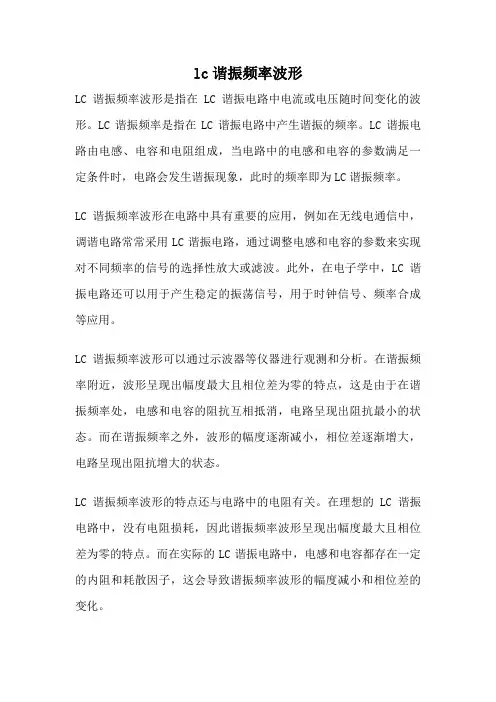

lc谐振频率波形LC谐振频率波形是指在LC谐振电路中电流或电压随时间变化的波形。
LC谐振频率是指在LC谐振电路中产生谐振的频率。
LC谐振电路由电感、电容和电阻组成,当电路中的电感和电容的参数满足一定条件时,电路会发生谐振现象,此时的频率即为LC谐振频率。
LC谐振频率波形在电路中具有重要的应用,例如在无线电通信中,调谐电路常常采用LC谐振电路,通过调整电感和电容的参数来实现对不同频率的信号的选择性放大或滤波。
此外,在电子学中,LC谐振电路还可以用于产生稳定的振荡信号,用于时钟信号、频率合成等应用。
LC谐振频率波形可以通过示波器等仪器进行观测和分析。
在谐振频率附近,波形呈现出幅度最大且相位差为零的特点,这是由于在谐振频率处,电感和电容的阻抗互相抵消,电路呈现出阻抗最小的状态。
而在谐振频率之外,波形的幅度逐渐减小,相位差逐渐增大,电路呈现出阻抗增大的状态。
LC谐振频率波形的特点还与电路中的电阻有关。
在理想的LC谐振电路中,没有电阻损耗,因此谐振频率波形呈现出幅度最大且相位差为零的特点。
而在实际的LC谐振电路中,电感和电容都存在一定的内阻和耗散因子,这会导致谐振频率波形的幅度减小和相位差的变化。
LC谐振频率波形的形状和参数与电路中的电感和电容的数值有关。
当电感或电容的数值增大时,谐振频率波形的幅度会变大,相位差会变小;当电感或电容的数值减小时,谐振频率波形的幅度会变小,相位差会变大。
因此,可以通过调整电感和电容的数值来改变谐振频率波形的特性。
LC谐振频率波形是在LC谐振电路中电流或电压随时间变化的波形。
它具有幅度最大且相位差为零的特点,在谐振频率附近呈现出阻抗最小的状态。
LC谐振频率波形的形状和参数与电路中的电感和电容的数值有关,可以通过调整电感和电容的数值来改变谐振频率波形的特性。
LC谐振频率波形在无线电通信、电子学等领域具有重要的应用价值。

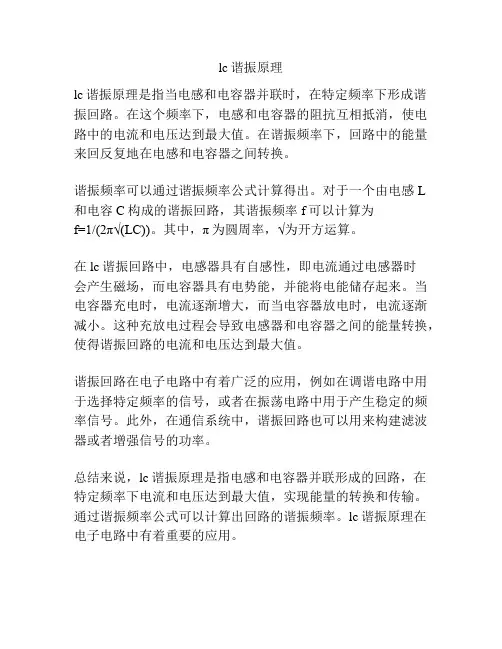

lc谐振原理
lc谐振原理是指当电感和电容器并联时,在特定频率下形成谐振回路。
在这个频率下,电感和电容器的阻抗互相抵消,使电路中的电流和电压达到最大值。
在谐振频率下,回路中的能量来回反复地在电感和电容器之间转换。
谐振频率可以通过谐振频率公式计算得出。
对于一个由电感L
和电容C构成的谐振回路,其谐振频率f可以计算为
f=1/(2π√(LC))。
其中,π为圆周率,√为开方运算。
在lc谐振回路中,电感器具有自感性,即电流通过电感器时
会产生磁场,而电容器具有电势能,并能将电能储存起来。
当电容器充电时,电流逐渐增大,而当电容器放电时,电流逐渐减小。
这种充放电过程会导致电感器和电容器之间的能量转换,使得谐振回路的电流和电压达到最大值。
谐振回路在电子电路中有着广泛的应用,例如在调谐电路中用于选择特定频率的信号,或者在振荡电路中用于产生稳定的频率信号。
此外,在通信系统中,谐振回路也可以用来构建滤波器或者增强信号的功率。
总结来说,lc谐振原理是指电感和电容器并联形成的回路,在特定频率下电流和电压达到最大值,实现能量的转换和传输。
通过谐振频率公式可以计算出回路的谐振频率。
lc谐振原理在电子电路中有着重要的应用。

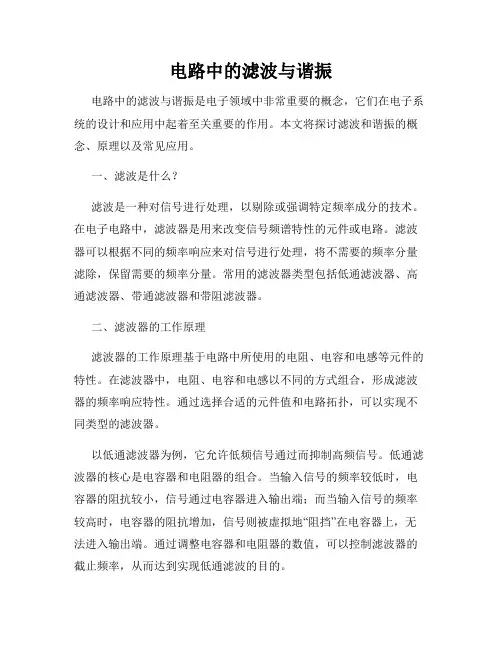

电路中的滤波与谐振电路中的滤波与谐振是电子领域中非常重要的概念,它们在电子系统的设计和应用中起着至关重要的作用。
本文将探讨滤波和谐振的概念、原理以及常见应用。
一、滤波是什么?滤波是一种对信号进行处理,以剔除或强调特定频率成分的技术。
在电子电路中,滤波器是用来改变信号频谱特性的元件或电路。
滤波器可以根据不同的频率响应来对信号进行处理,将不需要的频率分量滤除,保留需要的频率分量。
常用的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
二、滤波器的工作原理滤波器的工作原理基于电路中所使用的电阻、电容和电感等元件的特性。
在滤波器中,电阻、电容和电感以不同的方式组合,形成滤波器的频率响应特性。
通过选择合适的元件值和电路拓扑,可以实现不同类型的滤波器。
以低通滤波器为例,它允许低频信号通过而抑制高频信号。
低通滤波器的核心是电容器和电阻器的组合。
当输入信号的频率较低时,电容器的阻抗较小,信号通过电容器进入输出端;而当输入信号的频率较高时,电容器的阻抗增加,信号则被虚拟地“阻挡”在电容器上,无法进入输出端。
通过调整电容器和电阻器的数值,可以控制滤波器的截止频率,从而达到实现低通滤波的目的。
三、谐振现象与谐振电路与滤波不同,谐振是指在某一特定频率下,电路的振幅会达到最大值的现象。
当一个电路在特定频率下出现谐振时,此时的振幅会被放大,从而达到增强共振效应的目的。
谐振电路是指通过选择合适的电容器、电感器和电阻器等元件来实现谐振现象的电路。
谐振电路的设计依据是根据电容、电感和电阻在不同频率下的特性来实现振荡效果。
常见的谐振电路类型包括LC谐振电路和RLC谐振电路。
谐振电路被广泛应用于无线通信、音频放大以及射频电路等领域。
在谐振电路中,电容和电感之间形成回路,当电路中的谐振频率等于电容和电感组成的回路的固有频率时,电路会出现共振现象,振幅达到最大。
通过调整电容和电感的数值,可以改变谐振电路的谐振频率,从而满足不同应用场景的要求。
LC的原理及应用1. LC电路的基本原理LC电路是由电感(L)和电容(C)组成的电路,它利用电感和电容的特性来实现信号的滤波、谐振、振荡等功能。
1.1 电感(L)的作用•电感是由线圈或线圈组成的元件,能够存储电磁能量。
•它可以阻碍电流的瞬时变化,从而实现对电流的滤波作用。
•在交流电路中,电感还能够与电容配合形成谐振电路,实现频率选择的功能。
1.2 电容(C)的作用•电容是由两个导电板和介质组成的元件,能够存储电荷能量。
•它能够阻止电压的瞬时变化,从而实现对电压的滤波作用。
•在交流电路中,电容还能够与电感配合形成谐振电路,实现频率选择的功能。
2. LC电路的应用2.1 LC滤波器LC滤波器是一种通过电感和电容构成的滤波电路,能够滤除或选择特定频率的信号。
它在电子电路中应用广泛,主要有以下几种类型: - 高通滤波器:能够通过高频信号,而阻止低频信号的传输。
- 低通滤波器:能够通过低频信号,而阻止高频信号的传输。
- 带通滤波器:只允许某一范围内的频率信号传输。
- 带阻滤波器:只阻止某一范围内的频率信号传输。
2.2 LC谐振电路LC谐振电路是由电感和电容组成的并联电路,当电感与电容的谐振频率匹配时,电路呈现较大的振荡响应。
常见的LC谐振电路有以下两种类型: - 平行谐振电路:电感和电容并联,呈现低电阻的状态。
主要应用在RF天线调谐电路中。
- 串联谐振电路:电感和电容串联,呈现高电阻的状态。
主要应用在滤波器和振荡器等电路中。
2.3 LC振荡器LC振荡器是一种由电感和电容组成的电路,能够产生连续的振荡信号。
它的输出信号频率由电感和电容的数值决定,可以应用于无线电通信、计算机时钟等领域。
3. LC电路的优缺点LC电路作为一种基本的电路结构,具有以下优点和缺点:3.1 优点•LC电路结构简单,元件成本低廉。
•在一些特定应用中,LC电路可以实现高频谐振或滤波功能。
•LC电路能够有效地过滤掉高频或低频的干扰信号,提高信号质量。
lc谐振电路LC谐振电路是由电感L和电容C组成的振荡电路,它是一种重要的无源振荡电路。
在LC谐振电路中,电感和电容通过交流电源连接在一起,当电路中的电感和电容的共振频率与交流电源的频率匹配时,谐振电路会产生谐振现象,输出电压幅值达到最大,相位角为0,电路处于共振状态。
LC谐振电路广泛应用于无线电通信领域,常用于构建正弦波振荡器、频率选择性放大器、滤波器等电路。
同时,LC谐振电路在工业控制、科学研究和医疗设备等领域也有重要的应用。
以下是关于LC谐振电路的几个方面的相关参考内容:1. LC谐振的原理LC谐振电路的原理是通过电感和电容的组合在一定频率下形成振荡。
电容和电感在谐振频率下形成并行谐振回路,当电源提供的频率等于共振频率时,电路中电容和电感之间的能量来回交换,电压幅值达到最大值。
2. LC谐振电路的特点LC谐振电路具有电压幅值最大、相位角为0、一定频率范围内幅频特性平坦等特点。
振荡频率由电感和电容值决定,可以通过调节电感和电容的数值实现振荡频率的变化。
3. LC谐振电路的应用LC谐振电路在无线通信领域被广泛应用。
例如,在无线电发射和接收器中,LC谐振电路被用作正弦波振荡器,在调谐电路中起到频率选择的作用,实现信号的调制和解调。
此外,在电力电子和电力系统中,LC谐振电路也被用作谐波滤波器。
通过选取合适的电感和电容参数,LC谐振电路可以滤除电力系统中的谐波干扰,保证电力系统的正常运行。
4. LC谐振电路的参数计算计算LC谐振电路的参数是设计振荡电路的重要步骤。
根据电路的需求和谐振频率,可以使用如下公式进行参数计算:谐振频率:f = 1 / (2 * π * √(L * C))质量因数:Q = 2 * π * f * L / R其中,f为谐振频率,L为电感值,C为电容值,π为圆周率,R为电路的电阻值。
在设计LC谐振电路时,需要注意参数的选择和匹配,以保证电路的稳定和工作性能。
5. LC谐振电路的稳定性和失谐在LC谐振电路中,稳定性是指电压幅值和相位在谐振频率附近的稳定性。
lc并联谐振滤波电路
LC并联谐振滤波电路是一种常见的电子滤波器,用于选择特定频率的信号并将其传递,而抑制其他频率的信号。
这种滤波器由一个电感(L)和一个电容(C)并联组成,以形成一个谐振回路。
当输入信号的频率接近谐振频率时,电路将产生一个高阻抗,从而使该频率的信号通过,而对其他频率的信号产生较低的阻抗,从而被抑制。
首先,让我们来看一下LC并联谐振滤波电路的工作原理。
当输入信号的频率接近LC电路的谐振频率时,电感和电容之间的能量交换将会达到最大值,这时电路呈现出最大的阻抗。
而当输入信号的频率远离谐振频率时,电路的阻抗将会降低。
因此,LC并联谐振滤波电路可以用来选择特定频率的信号。
从频率选择的角度来看,LC并联谐振电路可以被用作窄带滤波器,因为它只允许一个很窄范围内的频率通过。
这使得它在无线通信系统和其他需要特定频率选择的应用中非常有用。
此外,从电路设计的角度来看,LC并联谐振滤波电路需要精确的元件数值来实现所需的谐振频率。
电感和电容的数值选择对于电
路的性能至关重要,因为它们决定了谐振频率和带宽。
另外,从实际应用的角度来看,LC并联谐振滤波电路需要考虑元件的损耗、温度稳定性和尺寸等因素。
这些因素对于电路在实际工作中的性能和稳定性都有重要影响。
总的来说,LC并联谐振滤波电路是一种常见的电子滤波器,通过谐振原理实现对特定频率信号的选择性传递。
它在窄带滤波、无线通信系统和其他需要特定频率选择的应用中发挥着重要作用。
在设计和应用中需要考虑元件数值选择、性能稳定性和实际工作条件等多个方面的因素。
lc滤波器原理LC滤波器原理。
LC滤波器是一种常见的电子滤波器,它由电感和电容组成,可以用来滤除特定频率的信号。
在电子电路中,滤波器的应用非常广泛,它可以用来去除噪声、筛选信号、调节频率等。
本文将介绍LC 滤波器的原理及其工作方式。
首先,我们来了解一下LC滤波器的基本结构。
LC滤波器由电感(L)和电容(C)组成,其中电感和电容分别在电路中起到储能和储电的作用。
当输入信号通过LC滤波器时,不同频率的信号会受到不同程度的阻碍,从而实现滤波的效果。
接下来,我们来详细了解LC滤波器的原理。
在LC滤波器中,电感和电容可以形成谐振回路,当输入信号的频率与谐振频率相同时,谐振回路会发生共振现象,此时电感和电容之间会形成一个共振环路,从而使得特定频率的信号通过滤波器时得到放大,而其他频率的信号则被削弱。
此外,LC滤波器还可以根据需要进行调节,通过改变电感和电容的数值,可以调节滤波器的截止频率和增益,从而实现对不同频率信号的滤波效果。
这种灵活性使得LC滤波器在实际应用中具有很大的优势,可以根据具体需求进行调节,满足不同的滤波要求。
除了上述原理外,LC滤波器还有一些特点和应用场景。
首先,LC滤波器具有较好的频率选择性和稳定性,可以实现对特定频率信号的精确滤除;其次,LC滤波器在通信系统、音频处理、无线电接收等领域有着广泛的应用,可以用来滤除噪声、调节频率、提取信号等。
总的来说,LC滤波器是一种常见且实用的电子滤波器,它通过电感和电容的组合实现对特定频率信号的滤波效果,具有频率选择性高、稳定性好等特点,适用于各种电子电路中的滤波需求。
希望本文的介绍能够帮助大家更好地理解LC滤波器的原理及其应用。
lc滤波原理LC滤波原理。
LC滤波器是一种常见的电路滤波器,它由电感(L)和电容(C)组成。
在电子电路中,滤波器被广泛应用于去除信号中的噪声或选择特定频率的信号。
LC滤波器的原理是基于电感和电容对信号的频率进行选择性的响应,从而实现滤波的效果。
首先,让我们来了解一下电感和电容的基本原理。
电感是一种储存能量的元件,它能够抵抗电流的变化,从而产生电压。
而电容则是一种能够储存电荷的元件,它能够对电压的变化作出响应。
在LC滤波器中,电感和电容的作用相互结合,实现对信号频率的选择性响应。
当交流信号通过LC滤波器时,根据信号的频率不同,电感和电容会对信号产生不同的响应。
对于低频信号来说,电感的作用会比较显著,它会对低频信号产生较大的阻抗,从而使得低频信号通过滤波器时受到抑制。
而对于高频信号来说,电容的作用会比较显著,它会对高频信号产生较大的阻抗,从而使得高频信号通过滤波器时受到抑制。
因此,通过合理选择电感和电容的数值,可以实现对特定频率范围内信号的滤波效果。
比如,如果我们希望滤除某一特定频率以下的信号,我们可以选择合适的电感和电容数值,使得在该频率以下的信号受到抑制,而在该频率以上的信号通过滤波器。
除了基本的LC滤波器外,还有一种常见的衍生型号——LC串联谐振滤波器。
串联谐振滤波器是一种基于LC谐振电路的滤波器,它利用电感和电容的谐振特性对特定频率的信号进行放大,从而实现对该频率的选择性放大和滤波。
总的来说,LC滤波器是一种简单而有效的电路滤波器,它利用电感和电容的特性对信号的频率进行选择性的响应,从而实现滤波的效果。
在实际应用中,我们可以根据具体的需求选择合适的电感和电容数值,从而实现对特定频率范围内信号的滤波和放大。
通过对LC滤波器原理的深入理解,我们可以更好地应用它在电子电路中,实现对信号的精确控制和处理。
lc谐振电路的作用
LC谐振电路的作用
LC谐振电路是由电感和电容组成的谐振电路,它能够产生非常稳定的谐振频率,并在电路中起到重要的作用。
在电路中,LC谐振电路可以用于滤波、放大、调节频率等应用。
一、滤波
LC谐振电路可以作为一个高通或低通滤波器,通过选择不同的电容和电感值,来实现对不同频率的信号进行滤波。
当电路中的信号频率高于谐振频率时,电路呈现出一个高通滤波器的特性,只传递高频信号,而阻挡低频信号。
当信号频率低于谐振频率时,电路呈现出一个低通滤波器的特性,只传递低频信号,而阻挡高频信号。
二、放大
在LC谐振电路中,当电路的谐振频率与输入信号的频率相同时,电路呈现出放大的特性。
这是因为在谐振频率处,电路的阻抗变得非常大,电路中的电流和电压振荡变化非常强烈,从而使得输入信号的幅度得到放大。
三、调节频率
LC谐振电路可以通过调节电容或电感的值来改变电路的谐振频率,
从而实现对信号频率的调节。
这在无线电、通讯、音响等领域中都有广泛应用,例如在调谐收音机中,通过调节电容的值,来实现对收音机频率的调节。
LC谐振电路的作用非常广泛,不仅在电子学领域中有着广泛应用,还在其他领域中也有着一定的应用。
因此,对于电路工程师和电子爱好者来说,了解LC谐振电路的原理和应用是非常必要的。
LC谐振和LC滤波~
LC谐振和LC滤波都是有电感和电容构成,但是LC滤波是为了输出的电压更平滑,而LC谐振则感觉相反是形成一个振荡波形。
两者的公式计算都是一样的。
请教下。
两则在区别。
当看到一个L和一个C连接时,我们该怎么去判断这是一个滤波还是一个谐振?
LC滤波有多种形式,可以组成低通、高通、带通、带阻等滤波形式,不是都能使得输出电压平滑的,而LC谐振可以看成是LC滤波的特例。
在传输通道上:
1、如果串联L、并联C,则为低通,例如电源整流后的滤波,就能滤除有一定频率的纹波,使输出平滑。
2、如果串联C,并联L,则为高通,例如音箱里的高音扬声器的分频器,滤除低音频,留下高音频。
3、如果把L、C都并在电路上(并联谐振),就算是带通,高频被C短路,低频被L短路,只有中间的(谐振)频率能够通过。
如果把L、C都串联在通道上(串联谐振),也是带通,因为对低频而言C不通,高频则L 不让它过,只有中间的(谐振)频率可以通过。
4、如果先把L、C串联后,再并连在信号通道上,则为带阻,因为串联谐振时阻抗最小,谐振频率被短路,其他频率不导通,没有影响。
如果先把L、C并联后,再串联在信号通道上,也是带阻,因为高频可以从C通过,低频从L通过,并联谐振时阻抗最大,中间的谐振频率不易通过。
LC振荡器就是用它的“带通”性能,选出谐振频率,而滤除其他频率,配合放大器,让这个频率得到发扬光大,输出单一频率的正弦波。
