LC 谐振电路

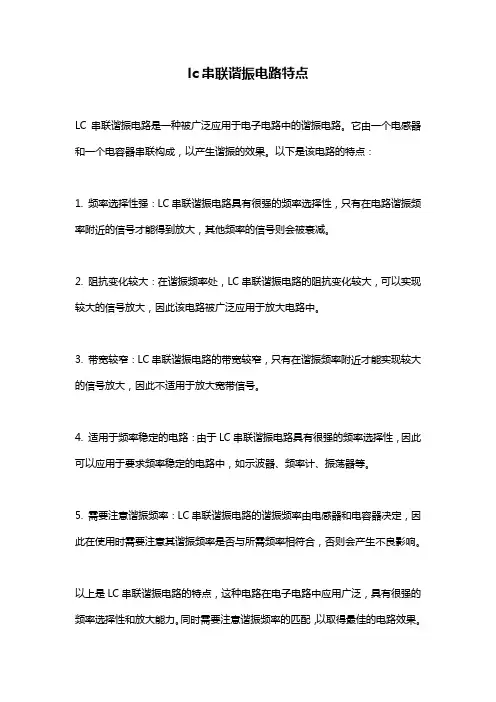

lc串联谐振电路特点
LC串联谐振电路是一种被广泛应用于电子电路中的谐振电路。

它由一个电感器和一个电容器串联构成，以产生谐振的效果。

以下是该电路的特点：
1. 频率选择性强：LC串联谐振电路具有很强的频率选择性，只有在电路谐振频率附近的信号才能得到放大，其他频率的信号则会被衰减。

2. 阻抗变化较大：在谐振频率处，LC串联谐振电路的阻抗变化较大，可以实现较大的信号放大，因此该电路被广泛应用于放大电路中。

3. 带宽较窄：LC串联谐振电路的带宽较窄，只有在谐振频率附近才能实现较大的信号放大，因此不适用于放大宽带信号。

4. 适用于频率稳定的电路：由于LC串联谐振电路具有很强的频率选择性，因此可以应用于要求频率稳定的电路中，如示波器、频率计、振荡器等。

5. 需要注意谐振频率：LC串联谐振电路的谐振频率由电感器和电容器决定，因此在使用时需要注意其谐振频率是否与所需频率相符合，否则会产生不良影响。

以上是LC串联谐振电路的特点，这种电路在电子电路中应用广泛，具有很强的频率选择性和放大能力。

同时需要注意谐振频率的匹配，以取得最佳的电路效果。

lc串联谐振回路特点LC串联谐振回路是一种能够在特定频率下产生共振现象的电路。

这种电路由电感（L）和电容（C）组成，通过调整电感和电容的数值，可以实现对特定频率的共振增益。

LC串联谐振回路的特点如下：1.共振频率确定性：LC串联谐振回路的共振频率由电感和电容的数值决定，可以通过改变电感或电容的数值来改变共振频率。

共振频率可以通过以下公式计算得出：f=1/（2π√LC），其中f为共振频率，L为电感的感值，C为电容的电量。

2.高品质因数：LC串联谐振回路的品质因数（Q值）决定了共振曲线的尖锐程度。

Q值越高，共振曲线越尖锐，频率选择性越好。

品质因数可以通过以下公式计算得出：Q=2πfL/R，其中f为共振频率，L为电感的感值，R为串联谐振电路的总电阻。

3.阻抗变化：在共振频率附近，LC串联谐振回路的阻抗达到最小值。

当外加信号频率等于共振频率时，电感和电容的阻抗互相抵消，导致电路阻抗最小。

在共振频率以下和以上，电路的阻抗随频率的变化而增大。

4.电压放大：在共振频率附近，LC串联谐振回路的电压放大倍数达到最大值。

这是由于在共振频率处，电路对共振频率附近的信号有选择性放大。

共振时，电流通过电容和电感的能量交换最大，导致电压信号放大。

5.相移：LC串联谐振回路的相位变化是频率的函数。

在共振频率以下，电压和电流之间存在90度的相位差，也就是说电压和电流的峰值不同时刻到达。

而在共振频率以上，电压和电流之间的相位差则小于90度。

6.能量存储：在LC串联谐振回路中，电感和电容会存储能量。

在共振时，电感和电容的能量互相转换。

电容储存电能，而电感则储存磁能。

这种能量的存储和释放使得LC串联谐振回路在无源驱动下达到高品质的共振状态。

总结起来，LC串联谐振回路具有共振频率确定性、高品质因数、阻抗变化、电压放大、相移和能量存储等特点。

这些特点使得LC串联谐振回路在电子电路设计中具有广泛的应用，例如在无线通信中用于频率选择和滤波，以及在功放电路中用于提高输出功率。

LC谐振电路的Q值1. 什么是LC谐振电路？LC谐振电路是由电感（L）和电容（C）构成的串联或并联电路，能够在特定频率下达到电流和电压的最大值。

谐振电路是电路理论中的重要概念，广泛应用于无线通信、调谐电路和滤波器等领域。

其中，Q值是评估谐振电路性能的一个重要参数。

2. Q值的定义Q值是谐振电路的品质因数，用于衡量电路在谐振频率附近的能量损耗情况。

它的定义可以通过电路的能量储存和能量耗散来描述。

3. Q值的计算公式LC谐振电路的Q值可以使用如下公式计算：[ Q = ]其中： - Q：谐振电路的品质因数 - (_0)：谐振频率，即电路共振时的频率 - L：电感的感值 - R：电路的阻抗，包括电感的电阻、电容的串联电阻和外部电路的串联电阻等。

4. Q值的意义和影响因素Q值是评估电路性能和损耗情况的重要指标，具有以下意义：4.1 能量损耗Q值越高，说明电路的能量耗散越小，能量更多地储存在电感和电容中，能量损耗较小。

4.2 带宽Q值越高，谐振电路的带宽越窄，谐振频率附近的信号才能得到有效放大或滤波。

4.3 幅频特性Q值与谐振峰值的宽度和陡度相关，高Q值的谐振电路能提供更陡峭的幅频特性曲线。

Q值受以下因素的影响：4.4 电感与电容的参数电感和电容的感值和串联阻抗对Q值有直接影响。

较大的感值或电容的串联将导致较大的Q值。

4.5 电路的损耗Q值还会受到电感、电容和外部电阻等元件的损耗的影响，损耗越小，Q值越高。

5. Q值的应用Q值在无线通信和频率选择性放大电路等领域有广泛应用。

5.1 无线通信在无线通信系统中，谐振电路的Q值会直接影响通信质量。

高Q值的谐振电路可以提高频率选择性，减小干扰信号对接收信号的影响。

5.2 频率选择性放大电路高Q值的谐振电路可以在特定频率范围内实现放大增益的增强，对所需频率范围内的信号进行放大，而其它频率范围的信号则被抑制。

6. 总结LC谐振电路的Q值是评估电路性能和能量损耗的重要参数，它反映了电路在谐振频率附近的能量储存和能量耗散的情况。

常用lc谐振电路常用LC谐振电路是一种基本的电路结构，由电感和电容组成。

它在电子领域中广泛应用于信号处理、滤波、放大等电路中。

本文将介绍LC谐振电路的基本原理、特点及应用。

一、LC谐振电路的基本原理LC谐振电路是由电感和电容组成的串联电路。

它的基本原理是利用电感和电容的特性，在特定频率下形成谐振。

具体来说，当电感和电容的阻抗相等时，电路达到谐振状态。

在LC谐振电路中，电感L和电容C形成一个振荡回路。

当电压作用在LC谐振电路上时，电容会储存电量，而电感会储存磁能。

在谐振频率下，电容和电感之间的能量会不断转化，形成振荡电流。

这种振荡电流可以在电路中传递和放大。

二、LC谐振电路的特点1. 高品质因数：LC谐振电路具有高品质因数的特点，品质因数是衡量振荡器稳定性的重要指标。

LC谐振电路的高品质因数使其在高频率下具有较好的谐振特性。

2. 窄带通滤波器：LC谐振电路可以用作窄带通滤波器，通过调整电感和电容的数值，可以选择特定的频率进行滤波。

这在通信系统中特别有用，可以去除杂散信号，提取所需信号。

3. 频率选择性：LC谐振电路具有频率选择性，只有在谐振频率附近的信号才能被放大。

这使得LC谐振电路可以用作放大器，选取特定频率的信号进行放大。

4. 相位变化：LC谐振电路在谐振频率附近，电压和电流的相位差为0，即电压和电流同相。

而在谐振频率之外，电压和电流的相位差为90度。

这种相位变化可以用于相位补偿和相位调整。

三、LC谐振电路的应用1. 振荡器：LC谐振电路可以用作振荡器，产生稳定的正弦波信号。

在无线通信中，振荡器是射频信号的重要源头。

2. 滤波器：LC谐振电路可以用作窄带通滤波器，选择特定频率的信号进行滤波。

在音频和射频信号处理中，滤波器是不可或缺的部分。

3. 放大器：在特定频率附近，LC谐振电路具有较大的增益，可以用作放大器。

在无线通信和音频放大中，放大器起到放大信号的作用。

4. 相位补偿器：由于LC谐振电路具有相位变化的特点，在某些电路中可以用作相位补偿器，调整信号的相位。

lc串并联谐振回路广义失谐的含义一、回路简介在电路中，串联谐振和并联谐振都是常见的谐振现象。

谐振回路是指由电感、电容和电阻组成的电路，当谐振频率等于回路自然频率时，电路会呈现特殊的谐振现象。

它在许多电子设备和通信系统中起着重要作用。

二、lc串联谐振回路2.1 谐振回路基本原理lc串联谐振回路是由一个电感L和一个电容C串联而成的电路。

当谐振频率等于回路的自然频率时，电感和电容的阻抗互相抵消，电路呈现纯阻抗特性，电路中的电流达到最大值。

这种状态称为谐振状态。

在谐振状态下，电路能够存储最大的能量。

2.2 lc串联谐振回路的特点•谐振频率：由回路中的电感和电容决定，与电阻无关。

•谐振幅值：在谐振频率时，电路中的电流和电压达到最大值。

•阻抗：在谐振频率时，电路的阻抗最小。

当电感和电容的阻抗相等时，回路呈现纯阻抗特性。

三、lc并联谐振回路3.1 谐振回路基本原理lc并联谐振回路是由一个电感L和一个电容C并联而成的电路。

当谐振频率等于回路的自然频率时，电感和电容的阻抗互相抵消，电路呈现纯导纳特性，电路中的电流达到最大值。

这种状态称为谐振状态。

在谐振状态下，电路能够传输最大的功率。

3.2 lc并联谐振回路的特点•谐振频率：由回路中的电感和电容决定，与电阻无关。

•谐振幅值：在谐振频率时，电路中的电流达到最大值。

•导纳：在谐振频率时，电路的导纳最大。

当电感和电容的导纳相等时，回路呈现纯导纳特性。

四、广义失谐4.1 失谐的概念失谐是指谐振频率与回路的自然频率不完全相等的状态。

当失谐度较小时，回路仍然呈现谐振行为，只是谐振幅值变小。

失谐度过大时，回路失去了谐振的特性，阻抗或导纳不再呈现极值。

4.2 lc串联谐振回路的广义失谐lc串联谐振回路的广义失谐在于谐振频率与自然频率的差异。

当谐振频率小于自然频率时，为负失谐；当谐振频率大于自然频率时，为正失谐。

失谐度越大，电路呈现谐振行为的能力越弱，其频率响应曲线会向低频或高频方向偏移。

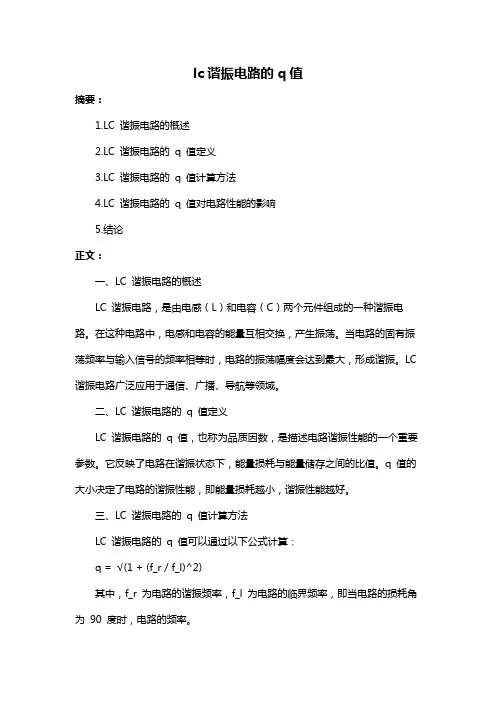

lc谐振电路的q值摘要：1.LC 谐振电路的概述2.LC 谐振电路的q 值定义3.LC 谐振电路的q 值计算方法4.LC 谐振电路的q 值对电路性能的影响5.结论正文：一、LC 谐振电路的概述LC 谐振电路，是由电感（L）和电容（C）两个元件组成的一种谐振电路。

在这种电路中，电感和电容的能量互相交换，产生振荡。

当电路的固有振荡频率与输入信号的频率相等时，电路的振荡幅度会达到最大，形成谐振。

LC 谐振电路广泛应用于通信、广播、导航等领域。

二、LC 谐振电路的q 值定义LC 谐振电路的q 值，也称为品质因数，是描述电路谐振性能的一个重要参数。

它反映了电路在谐振状态下，能量损耗与能量储存之间的比值。

q 值的大小决定了电路的谐振性能，即能量损耗越小，谐振性能越好。

三、LC 谐振电路的q 值计算方法LC 谐振电路的q 值可以通过以下公式计算：q = √(1 + (f_r / f_l)^2)其中，f_r 为电路的谐振频率，f_l 为电路的临界频率，即当电路的损耗角为90 度时，电路的频率。

四、LC 谐振电路的q 值对电路性能的影响LC 谐振电路的q 值对电路性能有重要影响。

当q 值越大，电路的谐振幅度越大，输出功率也越大。

同时，q 值越大，电路的工作频率范围越窄，频率稳定性越高。

反之，当q 值越小，电路的谐振幅度越小，输出功率也越小。

同时，q 值越小，电路的工作频率范围越宽，频率稳定性越低。

五、结论LC 谐振电路的q 值是描述电路谐振性能的一个重要参数，它反映了电路在谐振状态下，能量损耗与能量储存之间的比值。

q 值的大小决定了电路的谐振性能，对电路的输出功率和频率稳定性有重要影响。

总结归纳谐振电路谐振电路是电路中常见的一种特殊形式，它具有在特定频率下产生最大电流或电压振幅的能力。

谐振电路被广泛应用于无线电和通信技术、音频放大器等领域。

在本文中，我们将总结归纳谐振电路的基本原理、特性以及常见的谐振电路类型。

一、谐振电路的基本原理谐振电路的基本原理是基于电感和电容两个元件的互相作用。

电感是由线圈或线圈组成的电器元件，它的主要作用是存储电能，并产生阻碍电流改变的作用。

电容是一种能够存储电荷的元件，它的主要作用是通过存储和释放电荷来调节电压和电流。

在谐振电路中，通过调节电感和电容的数值，可以使得电路在特定的频率下产生谐振现象。

当谐振电路处于谐振频率时，电感和电容之间的能量转换达到最大，电路中的电流和电压振幅也达到最大值。

二、谐振电路的特性1. 频率选择性：谐振电路对不同频率的输入信号具有不同的响应。

在谐振频率附近，电路对输入信号具有最大的响应，而在其他频率下的响应较小。

2. 相位特性：谐振电路对输入信号的相位有一定的影响。

在谐振频率附近，电路的相位延迟较小，而在其他频率下的相位延迟较大。

3. 幅频特性：谐振电路在不同频率下的幅度响应也是一个重要的特性。

在谐振频率附近，电路对输入信号的幅度响应最大，而在其他频率下的响应较小。

三、常见的谐振电路类型1. LC谐振电路：LC谐振电路是由电感和电容构成的谐振电路。

它可以分为串联LC谐振电路和并联LC谐振电路两种。

串联LC谐振电路的共振频率由电感和电容值决定，而并联LC谐振电路的共振频率则由电感和电容的倒数决定。

2. RLC谐振电路：RLC谐振电路是由电阻、电感和电容三个元件构成的谐振电路。

它可以分为串联RLC谐振电路和并联RLC谐振电路两种。

RLC谐振电路相比LC谐振电路更加复杂，但在实际应用中更为常见。

3. 单调谐振电路：单调谐振电路是指谐振电路在特定频率下只有一个峰值的电路。

它可以通过调节电感和电容的数值来实现频率的选择。

总结：谐振电路是一种特殊的电路形式，可以在特定的频率下产生最大的电流或电压振幅。

lc谐振电路原理开机霎时刻发作的电扰动经三极管V构成的拓展器拓展，然后由LC选频回路从许多的频率中选出谐振频率F0。

并经过线圈L1和L2之间的互感耦合把信号反响至三极管基极。

设基极的霎时刻电压极性为正。

经倒相集电压瞬时极性为负，按变压器同名端的符号可以看出，L2的上端电压极性为负，反响回基极的电压极性为正，满意相位平衡条件，违背F0的其它频率的信号由于附加相移而不满意相位平衡条件，只需三极管电流拓展系数B和L1与L2的匝数比适宜，满意振幅条件，就能发作频率F0的振动信号。

LC振动电路物理模型的满意条件①悉数电路的电阻R=0（包含线圈、导线），从能量视点看没有其它办法的能向内能转化，即热损耗为零。

②电感线圈L会集了悉数电路的电感，电容器C会集了悉数电路的电容，无潜布电容存在。

③LC振动电路在发作电磁振动时不向外界空间辐射电磁波，是严峻含义上的闭合电路，LC电路内部只发作线圈磁场能与电容器电场能之间的彼此转化，即便是电容器内发作的改动电场，线圈内发作的改动磁场也没有按麦克斯韦的电磁场理论激起相应的磁场和电场，向周围空间辐射电磁波。

能发作巨细和方向都随周期发作改动的电流叫振动电流。

能发作振动电流的电路叫振动电路。

其间最简略的振动电路叫LC回路。

振动电流是一种交变电流,是一种频率很高的交变电流，它无法用线圈在磁场中翻滚发作，只能是由振动电路发作。

充电结束（放电开端）：电场能抵达最大，磁场能为零，回路中感应电流i=0。

放电结束（充电开端）：电场能为零，磁场能抵达最大，回路中感应电流抵达最大。

充电进程：电场能在添加，磁场能在减小，回路中电流在减小，电容器上电量在添加。

从能量看：磁场能在向电场能转化。

放电进程：电场能在削减，磁场能在添加，回路中电流在添加，电容器上的电量在削减。

从能量看：电场能在向磁场能转化。

在振动电路中发作振动电流的进程中，电容器极板上的电荷，经过线圈的电流，以及跟电流和电荷相联络的磁场和电场都发作周期性改动，这种景象叫电磁振动。

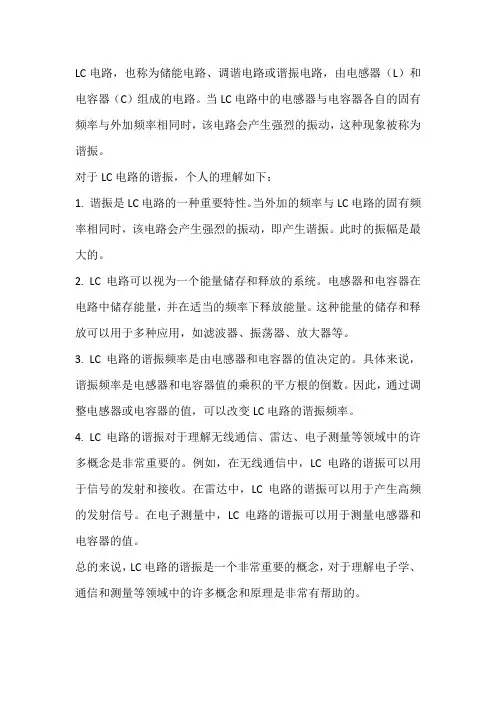

LC电路，也称为储能电路、调谐电路或谐振电路，由电感器（L）和电容器（C）组成的电路。

当LC电路中的电感器与电容器各自的固有频率与外加频率相同时，该电路会产生强烈的振动，这种现象被称为谐振。

对于LC电路的谐振，个人的理解如下：
1. 谐振是LC电路的一种重要特性。

当外加的频率与LC电路的固有频率相同时，该电路会产生强烈的振动，即产生谐振。

此时的振幅是最大的。

2. LC电路可以视为一个能量储存和释放的系统。

电感器和电容器在电路中储存能量，并在适当的频率下释放能量。

这种能量的储存和释放可以用于多种应用，如滤波器、振荡器、放大器等。

3. LC电路的谐振频率是由电感器和电容器的值决定的。

具体来说，谐振频率是电感器和电容器值的乘积的平方根的倒数。

因此，通过调整电感器或电容器的值，可以改变LC电路的谐振频率。

4. LC电路的谐振对于理解无线通信、雷达、电子测量等领域中的许多概念是非常重要的。

例如，在无线通信中，LC电路的谐振可以用于信号的发射和接收。

在雷达中，LC电路的谐振可以用于产生高频的发射信号。

在电子测量中，LC电路的谐振可以用于测量电感器和电容器的值。

总的来说，LC电路的谐振是一个非常重要的概念，对于理解电子学、通信和测量等领域中的许多概念和原理是非常有帮助的。

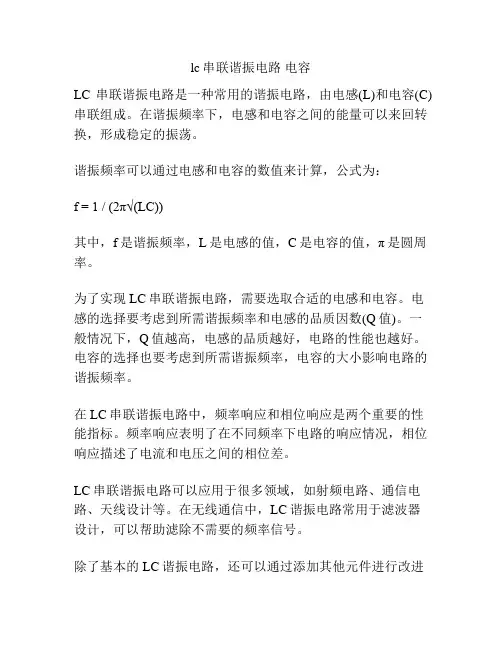

lc串联谐振电路电容
LC串联谐振电路是一种常用的谐振电路，由电感(L)和电容(C)串联组成。

在谐振频率下，电感和电容之间的能量可以来回转换，形成稳定的振荡。

谐振频率可以通过电感和电容的数值来计算，公式为：
f = 1 / (2π√(LC))
其中，f是谐振频率，L是电感的值，C是电容的值，π是圆周率。

为了实现LC串联谐振电路，需要选取合适的电感和电容。

电感的选择要考虑到所需谐振频率和电感的品质因数(Q值)。

一般情况下，Q值越高，电感的品质越好，电路的性能也越好。

电容的选择也要考虑到所需谐振频率，电容的大小影响电路的谐振频率。

在LC串联谐振电路中，频率响应和相位响应是两个重要的性能指标。

频率响应表明了在不同频率下电路的响应情况，相位响应描述了电流和电压之间的相位差。

LC串联谐振电路可以应用于很多领域，如射频电路、通信电路、天线设计等。

在无线通信中，LC谐振电路常用于滤波器设计，可以帮助滤除不需要的频率信号。

除了基本的LC谐振电路，还可以通过添加其他元件进行改进
和拓展。

例如，可以在LC谐振电路中加入电阻(R)，构成
RLC串联谐振电路。

RLC谐振电路具有更复杂的频率响应和
相位响应，可以实现更多的功能。

总之，LC串联谐振电路是一种常用的谐振电路，由电感和电
容串联组成。

它可以实现在谐振频率下能量的转换和稳定的振荡。

通过合适的电感和电容的选择，可以达到所需的谐振频率。

LC串联谐振电路在无线通信、射频电路等领域有广泛的应用。

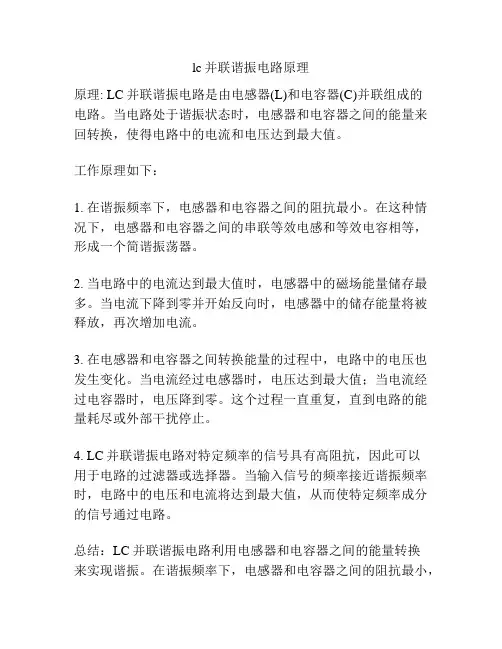

lc并联谐振电路原理
原理: LC并联谐振电路是由电感器(L)和电容器(C)并联组成的
电路。

当电路处于谐振状态时，电感器和电容器之间的能量来回转换，使得电路中的电流和电压达到最大值。

工作原理如下：
1. 在谐振频率下，电感器和电容器之间的阻抗最小。

在这种情况下，电感器和电容器之间的串联等效电感和等效电容相等，形成一个简谐振荡器。

2. 当电路中的电流达到最大值时，电感器中的磁场能量储存最多。

当电流下降到零并开始反向时，电感器中的储存能量将被释放，再次增加电流。

3. 在电感器和电容器之间转换能量的过程中，电路中的电压也发生变化。

当电流经过电感器时，电压达到最大值；当电流经过电容器时，电压降到零。

这个过程一直重复，直到电路的能量耗尽或外部干扰停止。

4. LC并联谐振电路对特定频率的信号具有高阻抗，因此可以
用于电路的过滤器或选择器。

当输入信号的频率接近谐振频率时，电路中的电压和电流将达到最大值，从而使特定频率成分的信号通过电路。

总结：LC并联谐振电路利用电感器和电容器之间的能量转换
来实现谐振。

在谐振频率下，电感器和电容器之间的阻抗最小，
电路中的电流和电压达到最大值。

LC并联谐振电路常用于过滤器和选择器。

串联lc谐振电路串联LC谐振电路是一种常见的电路结构，由电感L和电容C串联而成。

在该电路中，电感和电容的特性相互作用，使得电路能够以特定的频率产生共振现象，从而在特定频率下呈现出特殊的电性。

我们来了解一下LC谐振电路的基本原理。

在串联LC谐振电路中，电感和电容之间通过导线相互连接。

电感L是由线圈或螺线管等元件构成，它的特点是能够储存电能。

而电容C则是由两片金属板和介质（如空气或电介质）构成，它的特点是能够储存电荷。

当电路中的电感和电容串联时，形成了一个振荡回路。

在特定的频率下，电感和电容之间的电能会不断地转换。

当电感储存的电能达到最大值时，电容储存的电能为零；而当电容储存的电能达到最大值时，电感储存的电能为零。

这种周期性的能量转换使得电路能够产生振荡。

LC谐振电路的共振频率可以通过以下公式计算得出：f = 1 / (2π√(LC))其中，f为共振频率，L为电感的感值，C为电容的容值。

LC谐振电路具有一些特殊的电性。

首先，当电路工作在共振频率时，电路中的电流和电压会达到最大值。

这是因为在共振频率下，电感和电容之间的能量转换达到最大，电路中的能量损耗最小。

其次，电路工作在共振频率附近时，具有较大的阻抗。

这是因为电感和电容在不同频率下的阻抗是不同的，当频率接近共振频率时，阻抗达到最大值。

串联LC谐振电路在实际应用中有着广泛的应用。

首先，串联LC谐振电路可以用于频率选择电路。

由于电路在共振频率附近具有较大的阻抗，因此可以通过串联LC谐振电路来选择特定的频率信号。

这在无线通信系统中是非常重要的，可以用于滤除其他频率的干扰信号，只接收特定频率的信号。

其次，串联LC谐振电路还可以用于振荡器电路。

通过调整电感和电容的参数，可以使电路工作在特定的共振频率下，从而产生稳定的振荡信号。

这在无线电设备和时钟电路中都有广泛的应用。

除了串联LC谐振电路，还有并联LC谐振电路。

与串联LC谐振电路不同的是，并联LC谐振电路是将电感和电容并联而成。

lc谐振电路的q值LC谐振电路是一种常见的电路，它由一个电感器和一个电容器组成，可以用于产生稳定的振荡信号。

在LC谐振电路中，Q值是一个非常重要的参数，它描述了电路的品质因数，也就是电路的能量储存和损耗能力之间的比例关系。

在本文中，我们将详细介绍LC谐振电路的Q值及其相关知识。

首先，让我们了解一下LC谐振电路的基本原理。

LC谐振电路是一种共振电路，它利用电感器和电容器之间的相互作用来产生共振。

当电路中的电容器和电感器被充电时，它们会储存能量，并在一定条件下释放这些能量。

当电容器和电感器的储能和释能速率相等时，电路就会产生稳定的振荡信号。

在LC谐振电路中，Q值是一个非常重要的参数。

Q值越高，电路的品质因数就越高，也就是说电路的储能能力越强，损耗能力越小。

Q值越低，电路的品质因数就越低，也就是说电路的储能能力越弱，损耗能力越大。

Q值可以用以下公式来计算：Q = ωL/R其中，ω是电路的角频率，L是电感器的感值，R是电路的总阻抗。

Q值越高，说明电感器储存的能量越多，损耗也越小。

因此，在设计LC谐振电路时，我们通常会尽可能地提高Q值，以获得更好的性能。

在实际应用中，如何提高LC谐振电路的Q值呢？有以下几种方法：1. 选择高品质因数的电容器和电感器。

品质因数是描述电容器和电感器性能的一个参数，它越高表示损耗越小。

因此，在选择电容器和电感器时，我们应该尽可能选择高品质因数的产品。

2. 降低电路的总阻抗。

在计算Q值时，总阻抗是一个重要参数。

因此，我们可以通过降低电路的总阻抗来提高Q值。

例如，在选择放大器时，我们可以选择低噪声、低失真的放大器，以降低总阻抗。

3. 调整电容器和电感器的数值。

在LC谐振电路中，电容器和电感器的数值也会影响Q值。

因此，在设计电路时，我们可以通过调整这些元件的数值来达到最佳的Q值。

除了Q值外，LC谐振电路还有其他一些重要参数，例如共振频率、带宽等。

在实际应用中，我们需要根据具体需求来选择合适的参数，并进行合理的设计和调整。

lc谐振电路的作用
LC谐振电路的作用
LC谐振电路是由电感和电容组成的谐振电路，它能够产生非常稳定的谐振频率，并在电路中起到重要的作用。

在电路中，LC谐振电路可以用于滤波、放大、调节频率等应用。

一、滤波
LC谐振电路可以作为一个高通或低通滤波器，通过选择不同的电容和电感值，来实现对不同频率的信号进行滤波。

当电路中的信号频率高于谐振频率时，电路呈现出一个高通滤波器的特性，只传递高频信号，而阻挡低频信号。

当信号频率低于谐振频率时，电路呈现出一个低通滤波器的特性，只传递低频信号，而阻挡高频信号。

二、放大
在LC谐振电路中，当电路的谐振频率与输入信号的频率相同时，电路呈现出放大的特性。

这是因为在谐振频率处，电路的阻抗变得非常大，电路中的电流和电压振荡变化非常强烈，从而使得输入信号的幅度得到放大。

三、调节频率
LC谐振电路可以通过调节电容或电感的值来改变电路的谐振频率，
从而实现对信号频率的调节。

这在无线电、通讯、音响等领域中都有广泛应用，例如在调谐收音机中，通过调节电容的值，来实现对收音机频率的调节。

LC谐振电路的作用非常广泛，不仅在电子学领域中有着广泛应用，还在其他领域中也有着一定的应用。

因此，对于电路工程师和电子爱好者来说，了解LC谐振电路的原理和应用是非常必要的。

lc串联谐振电路的q值LC串联谐振电路的Q值谐振电路是电路中常见的一种电路，它能够在特定的频率下产生共振现象。

而LC串联谐振电路是其中一种常见的谐振电路，它由电感器（inductor）和电容器（capacitor）串联而成。

本文将围绕LC 串联谐振电路的Q值展开讨论。

我们来了解一下什么是LC串联谐振电路。

LC串联谐振电路是由一个电感器和一个电容器串联而成的电路。

电感器是由线圈构成的元件，具有储存和释放电能的能力；电容器则是由两个导体板和介质构成的元件，能够储存电荷。

当电感器和电容器串联在一起时，就形成了一个LC串联谐振电路。

在LC串联谐振电路中，当电感器和电容器的电感和电容满足一定的条件时，电路将会在某一特定频率下产生共振现象。

在共振频率下，电路中的电流和电压将会达到最大值，形成谐振现象。

Q值，也被称为品质因数，在电路中用来描述谐振电路的性能。

Q 值越高，表示谐振电路的性能越好。

那么，如何计算LC串联谐振电路的Q值呢？我们需要了解Q值的定义。

Q值定义为谐振频率与带宽的比值，即：Q = 谐振频率 / 带宽带宽的定义为共振频率的两侧，电压幅度下降到最大值的一半时的频率差。

对于LC串联谐振电路而言，其谐振频率可以通过以下公式计算得到：f = 1 / (2π√(LC))其中，f表示谐振频率，L表示电感的值，C表示电容的值。

带宽可以通过以下公式计算得到：BW = f / Q其中，BW表示带宽。

根据以上公式，我们可以得出LC串联谐振电路的Q值计算公式：Q = √(L / C) / R其中，R表示电路的阻值。

从上述公式可以看出，LC串联谐振电路的Q值与电感器和电容器的值以及电路的阻值有关。

当电感和电容的值较大，而电路的阻值较小时，Q值将会较高，表示谐振电路的性能较好。

相反，当电感和电容的值较小，而电路的阻值较大时，Q值将会较低，表示谐振电路的性能较差。

Q值的大小对于LC串联谐振电路的性能具有重要影响。

较高的Q 值意味着电路具有较窄的带宽，能够更好地滤除其他频率的干扰信号，从而提供更纯净的谐振信号。

lc谐振电路LC谐振电路是由电感L和电容C组成的振荡电路，它是一种重要的无源振荡电路。

在LC谐振电路中，电感和电容通过交流电源连接在一起，当电路中的电感和电容的共振频率与交流电源的频率匹配时，谐振电路会产生谐振现象，输出电压幅值达到最大，相位角为0，电路处于共振状态。

LC谐振电路广泛应用于无线电通信领域，常用于构建正弦波振荡器、频率选择性放大器、滤波器等电路。

同时，LC谐振电路在工业控制、科学研究和医疗设备等领域也有重要的应用。

以下是关于LC谐振电路的几个方面的相关参考内容：1. LC谐振的原理LC谐振电路的原理是通过电感和电容的组合在一定频率下形成振荡。

电容和电感在谐振频率下形成并行谐振回路，当电源提供的频率等于共振频率时，电路中电容和电感之间的能量来回交换，电压幅值达到最大值。

2. LC谐振电路的特点LC谐振电路具有电压幅值最大、相位角为0、一定频率范围内幅频特性平坦等特点。

振荡频率由电感和电容值决定，可以通过调节电感和电容的数值实现振荡频率的变化。

3. LC谐振电路的应用LC谐振电路在无线通信领域被广泛应用。

例如，在无线电发射和接收器中，LC谐振电路被用作正弦波振荡器，在调谐电路中起到频率选择的作用，实现信号的调制和解调。

此外，在电力电子和电力系统中，LC谐振电路也被用作谐波滤波器。

通过选取合适的电感和电容参数，LC谐振电路可以滤除电力系统中的谐波干扰，保证电力系统的正常运行。

4. LC谐振电路的参数计算计算LC谐振电路的参数是设计振荡电路的重要步骤。

根据电路的需求和谐振频率，可以使用如下公式进行参数计算：谐振频率：f = 1 / (2 * π * √(L * C))质量因数：Q = 2 * π * f * L / R其中，f为谐振频率，L为电感值，C为电容值，π为圆周率，R为电路的电阻值。

在设计LC谐振电路时，需要注意参数的选择和匹配，以保证电路的稳定和工作性能。

5. LC谐振电路的稳定性和失谐在LC谐振电路中，稳定性是指电压幅值和相位在谐振频率附近的稳定性。

lc并联谐振滤波电路
LC并联谐振滤波电路是一种常见的电子滤波器，用于选择特定频率的信号并将其传递，而抑制其他频率的信号。

这种滤波器由一个电感（L）和一个电容（C）并联组成，以形成一个谐振回路。

当输入信号的频率接近谐振频率时，电路将产生一个高阻抗，从而使该频率的信号通过，而对其他频率的信号产生较低的阻抗，从而被抑制。

首先，让我们来看一下LC并联谐振滤波电路的工作原理。

当输入信号的频率接近LC电路的谐振频率时，电感和电容之间的能量交换将会达到最大值，这时电路呈现出最大的阻抗。

而当输入信号的频率远离谐振频率时，电路的阻抗将会降低。

因此，LC并联谐振滤波电路可以用来选择特定频率的信号。

从频率选择的角度来看，LC并联谐振电路可以被用作窄带滤波器，因为它只允许一个很窄范围内的频率通过。

这使得它在无线通信系统和其他需要特定频率选择的应用中非常有用。

此外，从电路设计的角度来看，LC并联谐振滤波电路需要精确的元件数值来实现所需的谐振频率。

电感和电容的数值选择对于电
路的性能至关重要，因为它们决定了谐振频率和带宽。

另外，从实际应用的角度来看，LC并联谐振滤波电路需要考虑元件的损耗、温度稳定性和尺寸等因素。

这些因素对于电路在实际工作中的性能和稳定性都有重要影响。

总的来说，LC并联谐振滤波电路是一种常见的电子滤波器，通过谐振原理实现对特定频率信号的选择性传递。

它在窄带滤波、无线通信系统和其他需要特定频率选择的应用中发挥着重要作用。

在设计和应用中需要考虑元件数值选择、性能稳定性和实际工作条件等多个方面的因素。
