lcr串联谐振电路-lc谐振频率计算公式-lc谐振回路-LRC串联谐振电路-谐振定义lcr串联谐振电路1. 谐振定义：电路中L、C两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。
2. 电路欲产生谐振，必须具备有电感器L及电容器C两组件。
3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。
4. 串联谐振电路之条件如图1所示：当Q=Q ⇒I2X L = I2 X C也就是X L =X C时，为R-L-C串联电路产生谐振之条件。
图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最小且为纯电阻。
即 Z =R+jX L−jX C=R(2) 电路电流为最大。
即(3) 电路功率因子为1。
即(4) 电路平均功率最大。
即P=I2R(5) 电路总虚功率为零。
即Q L=Q C⇒Q T=Q L−Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r，而与电阻R完全无关。
7. 串联谐振电路之质量因子：(1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。
(2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。
一般Q值在10～100 之间。
8. 串联谐振电路阻抗与频率之关系如图(2)所示：(1) 电阻R 与频率无关，系一常数，故为一横线。
(2) 电感抗X L=2 πfL ，与频率成正比，故为一斜线。
(3) 电容抗与频率成反比，故为一曲线。
(4) 阻抗Z = R+ j(X L−X C)当 f = f r时， Z = R 为最小值，电路为电阻性。
当f ＞ f r时， X L＞ X C，电路为电感性。
当f ＜ fr时，X L＜ X C，电路为电容性。
当f = 0或f = ∞时, Z = ∞ ，电路为开路。
R、L、C串/并联谐振电路的特性分析及应用摘要：本文对RLC串联、RLC并联及RL-C并联三种谐振电路的阻抗Z、谐振频率 、及品质因数Q三种特性进行了分析。
其中品质因数Q是电路在谐振状态下最为重要的电路特性，我们从Q的几种定义出发，着重研究了它对三种最基本的谐振电路的几个重要影响。
同时简单介绍了串/并联谐振电路在生活中的具体应用。
关键词：谐振电路；谐振特性；品质因数目录0 引言： (1)1 RLC串联与RLC并联及RL-C并联电路阻抗及谐振频率 (2)1.1 RLC串联电路的阻抗及谐振频率 (2)1.2 RLC并联电路的阻抗及谐振频率 (2)1.3 RL-C并联电路的阻抗及谐振频率 (3)2 R、L、C串/并联电路的品质因数Q (3)2.1 电路的品质因数Q (3)2.2 谐振电路的品质因数Q的几点重要性 (4)2.2.1 Q对回路中能量交换及能量储存的影响 (4)2.2.2 Q值与谐振电路的选择性 (4)2.2.2.1 Q值与串联谐振电路的选择性 (4)2.2.2.2 Q值与RL-C并联谐振电路的选择性 (6)2.2.2.3 RLC并联谐振回路与RL-C并联谐振回路的品质因数的统一性 (9)3 谐振电路在生活中的应用 (11)0 引言：构成各种复杂电路的基础通常是RLC 串/并联谐振电路，本文就简单介绍了其三种连接方式如图，而了解这些基本电路的频率特性对于理解更复杂的电路甚至实用电路是非常有益的,并且对于深入了解其它重要的相关特性是十分有帮助的。
本文简单阐述了下面三种电路图的Z 、ω及Q 以及一些具体实际的应用。
下面是R 、L 、C 串/并联谐振电路的简图，如图1，图2，图3所示。
•R U•L U＋•U•C U图1,串联谐振电路RLC•U— 图2，并联谐振电路RLC图3,并联谐振电路C RL -1 RLC 串联与RLC 并联及RL-C 并联电路阻抗及谐振频率 1.1 RLC 串联电路的阻抗及谐振频率由图1知RLC 串联电路的复阻抗Z 和阻抗z 分别为()()22111CL R z L L j R C jL j R Z ωωωωωω-+=-+=-+=电路中的I 和z 以及U 之间的关系为：()221CL R U zU I ωω-+==(1)由于谐振时01=-C L ωω，故谐振时的电流 R U I I =00为。
lc串并联回路谐振原理LC串并联回路是一种常见的电路配置，在无线通信、滤波器、放大器等领域都有重要的应用。
它们能够实现信号的选择性放大和滤波，是许多电子设备中不可或缺的组成部分。
所谓LC串并联回路，就是由电感元件（L）和电容元件（C）组成的串联或并联电路。
首先我们来了解一下LC串联回路的谐振原理。
当LC串联回路处于谐振状态时，电感和电容的组合能够实现对某一特定频率的信号进行放大和传输。
在串联回路中，电感和电容的阻抗相互抵消，使得电路呈现出纯电阻的特性。
此时，电路的谐振频率可以通过计算得到：\[f = \frac{1}{2\pi\sqrt{LC}}\]其中，f为谐振频率，L为电感的值，C为电容的值。
当外界信号频率与谐振频率相同时，电路的阻抗最小，信号通过电路会得到最大的放大增益。
对于LC并联回路来说，其工作原理与串联回路类似，但是电流、电压的特性有所不同。
并联回路中，电感和电容的阻抗相互加和，使得回路呈现出纯电导的特性。
谐振频率的计算公式与串联回路相同，通过合适的选择电感和电容的值，可以实现对某一特定频率的信号进行选择性滤波。
LC串并联回路在实际应用中有许多重要的特性和设计原则。
以下是几个相关的参考内容：1. LC回路的频率响应在设计和分析LC回路时，了解其频率响应是十分关键的。
频率响应可以通过电路的传输函数来描述，即输入信号与输出信号之间的关系。
传输函数通常以复数的形式表示，可以分解成增益和相位两个分量。
通常情况下，LC回路在谐振频率附近具有较高的增益，而其他频率上的信号会被抑制。
2. 调整谐振频率通过调整电感和电容的值，可以改变LC回路的谐振频率。
电感的值越大，谐振频率越低；电容的值越大，谐振频率越高。
这对于设计和调整LC回路的谐振频率非常重要，可以使其适应不同频率的信号处理需求。
3. 能量存储和能量损耗在谐振状态下，LC回路能够存储能量，并在电容和电感之间来回转移。
这种能量存储和转移是由于电场和磁场的相互作用导致的。
串联谐振和并联谐振LC电路操作具有L，C元素的电路由于其频率特性（如频率Vs电流，电压和阻抗）而具有特殊的特性。
这些特性在特定频率下可能具有明显的最小值或最大值。
这些电路的应用主要涉及发射机，无线电接收机和电视接收机。
考虑一个LC电路，其中电容器和电感器都在电源上串联连接。
该电路的连接具有在称为谐振频率的精确频率下谐振的独特特性。
本文讨论什么是LC电路，简单串联和并联LC电路的谐振操作。
什么是LC电路？LC电路也称为储能电路，调谐电路或共振电路，是一个电路与由字母“C”和表示的电容器内置的电感器由连接在一起的字母“L”表示。
这些电路用于产生特定频率的信号或从特定频率的复合信号中接收信号。
LC电路是各种电子设备中的基本电子组件，尤其是在调谐器，滤波器，混频器和振荡器等电路中使用的无线电设备中。
LC电路的主要功能通常是在最小阻振荡。
系列LC电路谐振在串联LC电路配置中，电容器“C”和电感器“L”都串联连接，如下电路所示。
电容器和电感器两端的电压之和就是开路端子两端的总电压之和。
LC电路+ Ve端子中的电流等于通过电感器（L）和电容器（C）的电流当“XL ”感应电抗幅度增加时，频率也会增加。
同样，当“X C ”电容电抗值减小时，频率也减小。
在一个特定的频率上，两个电抗X L和X C大小相同，但符号相反。
因此，该频率称为谐振频率，由LC电路表示。
因此，在共振X L = -X CωL= 1 /ωCω=ω0= 1 /√LC这称为电路的谐振角频率。
将角频率变为频率，使用以下公式f0 =ω0/2π√LC在串联谐振LC电路配置中，两个谐振X C和X L相互抵消。
在实际而不是理想的组件中，电流的流动通常与线圈绕组的电阻相反。
因此，提供给电路的电流在谐振时最大。
接收电路的定义是In Lt f and f0最大时，电路的阻抗最小。
对于f <f0，X L <<（-X C）。
因此，电路是电容性的对于f <f0，X L >>（-X C）。
串联谐振和并联谐振LC电路操作1.串联谐振串联谐振是指在串联LC电路中，当电感（L）和电容（C）的谐振频率与输入交流信号的频率一致时，电路中的电流幅值达到最大值的现象。
其基本原理如下：-在电路的谐振频率下，电感和电容的阻抗大小相等且互相抵消，电路中的总阻抗最小。
-由于串联电路中电流的强迫性相位相等，当电流幅值最大时，电压和电感、电容上的电压（即共振电压）也达到最大值。
在串联谐振电路中，当谐振频率f与电路的固有频率f0（也称为谐振频率）一致时，电路中的电流和电压幅值将达到最大值。
此时，电感和电容的阻抗值相互抵消，总阻抗达到最小。
串联谐振电路的特点：-谐振频率：由电感和电容的参数决定，公式为f0=1/(2π√(LC))，LC为串联电路中电感和电容的并联等效电感。
-带宽：谐振电路的带宽表示在谐振频率附近的频率范围，其定义为带宽：BW=Q×f0，其中Q为谐振电路的品质因数。
如何操作串联谐振电路？-设置合适的电感和电容参数，使谐振频率符合要求。
-连接电感和电容，并将输入交流信号接入电路。
-测量电路中的电流和电压。
-调节输入交流信号的频率，观察电流和电压的变化。
当输入信号频率等于谐振频率时，电流和电压将达到最大值。
2.并联谐振并联谐振是指在并联LC电路中，当电感（L）和电容（C）的谐振频率与输入交流信号的频率一致时，电路中的电压幅值达到最大值的现象。
其基本原理如下：-在电路的谐振频率下，电感和电容的导纳大小相等且互相抵消，电路中的总导纳最大。
-由于并联电路中电压的幅值最大，电流和电感、电容上的电流（即共振电流）也达到最大值。
在并联谐振电路中，当谐振频率f与电路的固有频率f0一致时，电路中的电压和电流幅值将达到最大值。
此时，电感和电容的导纳值相互抵消，总导纳达到最大。
并联谐振电路的特点：-谐振频率：由电感和电容的参数决定，公式为f0=1/(2π√(LC))，LC为并联电路中电感和电容的串联等效电容。
lc并联谐振电路原理
原理: LC并联谐振电路是由电感器(L)和电容器(C)并联组成的
电路。
当电路处于谐振状态时，电感器和电容器之间的能量来回转换，使得电路中的电流和电压达到最大值。
工作原理如下：
1. 在谐振频率下，电感器和电容器之间的阻抗最小。
在这种情况下，电感器和电容器之间的串联等效电感和等效电容相等，形成一个简谐振荡器。
2. 当电路中的电流达到最大值时，电感器中的磁场能量储存最多。
当电流下降到零并开始反向时，电感器中的储存能量将被释放，再次增加电流。
3. 在电感器和电容器之间转换能量的过程中，电路中的电压也发生变化。
当电流经过电感器时，电压达到最大值；当电流经过电容器时，电压降到零。
这个过程一直重复，直到电路的能量耗尽或外部干扰停止。
4. LC并联谐振电路对特定频率的信号具有高阻抗，因此可以
用于电路的过滤器或选择器。
当输入信号的频率接近谐振频率时，电路中的电压和电流将达到最大值，从而使特定频率成分的信号通过电路。
总结：LC并联谐振电路利用电感器和电容器之间的能量转换
来实现谐振。
在谐振频率下，电感器和电容器之间的阻抗最小，
电路中的电流和电压达到最大值。
LC并联谐振电路常用于过滤器和选择器。
lc串并联回路谐振原理
串并联回路是一种由电感器（L）和电容器（C）组成的电路，它具有谐振现象。
谐振是指当电感和电容的数值使得电路的频率与谐振频率相等时，电路会出现共振现象，电流和电压会达到最大值。
在串联LC电路中，电感和电容连接在一起，而并联LC电路中，电感和电容
分别连接在电路的两端。
无论是串联还是并联，LC电路都可以发生共振。
对于串联LC电路来说，共振频率可以通过以下公式计算：
f = 1 / (2π√(LC))
式中，f表示频率，L表示电感的值，C表示电容的值，π是圆周率。
在串联LC电路的共振频率下，电感和电容之间的阻抗将达到最小值，电路的
谐振现象会导致电压峰值和电流峰值的出现。
对于并联LC电路来说，共振频率同样可以通过相同的公式计算。
在共振频率下，电感和电容之间的阻抗将达到最大值，电路的谐振现象同样会导致电压峰值和电流峰值的出现。
串并联回路谐振原理在电子技术中有广泛的应用。
例如，在无线电通信系统中，谐振电路可以用来选择所需的频带，并排除其他频率的干扰。
此外，谐振电路还可以用于电子滤波器、振荡器、天线调谐器等应用中。
总结而言，LC串并联回路谐振原理是指通过电感器和电容器组成的串联或并
联电路在特定的频率下可以达到最佳的谐振效果，使电流和电压达到最大值。
谐振电路在电子技术中有许多实际应用。

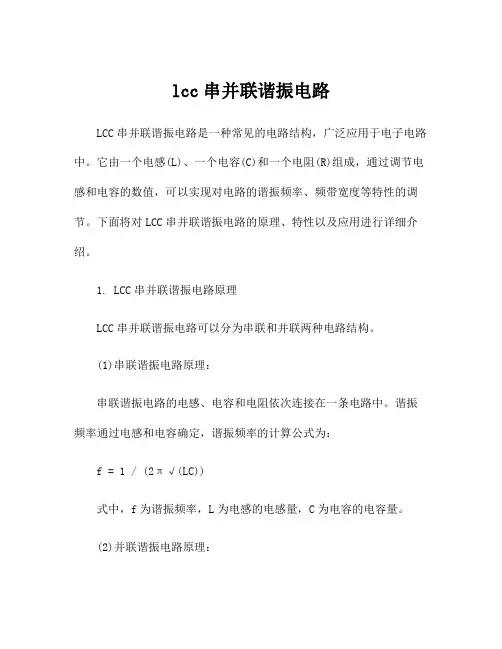

lcc串并联谐振电路LCC串并联谐振电路是一种常见的电路结构，广泛应用于电子电路中。
它由一个电感(L)、一个电容(C)和一个电阻(R)组成，通过调节电感和电容的数值，可以实现对电路的谐振频率、频带宽度等特性的调节。
下面将对LCC串并联谐振电路的原理、特性以及应用进行详细介绍。
1. LCC串并联谐振电路原理LCC串并联谐振电路可以分为串联和并联两种电路结构。
(1)串联谐振电路原理：串联谐振电路的电感、电容和电阻依次连接在一条电路中。
谐振频率通过电感和电容确定，谐振频率的计算公式为：f = 1 / (2π√(LC))式中，f为谐振频率，L为电感的电感量，C为电容的电容量。
(2)并联谐振电路原理：并联谐振电路的电感和电容是并联连接的，电阻则与并联连接的分支相连。
谐振频率与串联谐振电路相同，也可以通过电感和电容的数值确定。
2. LCC串并联谐振电路特性LCC串并联谐振电路具有以下几个特性：(1)频率选择性：在谐振频率附近，电路对谐振频率的信号具有很高的增益，而对其他频率的信号具有很低的增益。
(2)幅频特性：在谐振频率附近，串联谐振电路的输入电压和输出电压的幅度近似相等，而并联谐振电路的输入电流和输出电流的幅度近似相等。
(3)能量存储和传递：在谐振频率下，电路中的能量可以从电感和电容中存储，然后在电感和电容之间传递。
这可以实现在电路中对能量的存储和传输，用于实现信号的放大和滤波。
3. LCC串并联谐振电路应用LCC串并联谐振电路在电子电路中有许多应用，下面介绍其中几个常见的应用：(1)信号滤波：LCC串并联谐振电路可以通过选择不同的谐振频率，实现对信号频率的选择性滤波。
例如，在无线通信系统中，可以使用LCC谐振电路进行信号频率的选择和滤波，以滤除不需要的干扰信号。
(2)功率调节：LCC串并联谐振电路可以通过改变电感和电容的数值，实现对谐振频率的调节，从而实现功率的调节。
在电力系统中，可以使用LCC谐振电路来调节电力的传输和分配。
一、串联电路的谐振一个R、L、C串联电路，在正弦电压作用下，其复阻抗：Z=R+j(ωL-1/ωC)一定条件下，使得XL=XC，即ωL=1/ωC ，Z=R，此时的电路状态称为串联谐振。
明显地，串联谐振的特点是：1．阻抗角等于零，电路呈纯电阻性，因而电路端电压U和电流I同相。
2．此时的阻抗最小，电路电流有效值达到最大。
3．谐振频率：ωo=1/√LC 。
4．谐振系数或品质因素：Q=ωoL/R=1/ωoCR=（√L/C）/R。
由于串联谐振时，L、C电压彼此抵消，因此也称为电压谐振。
从外部看，L、C部分类似于短路。
而此时Uc、UL是输入电压U的Q倍。
Q值越大，振荡越强。
这里的Z0=√L/C，我们称为特性阻抗，它决定了谐振的强度。
5．谐振发生时，C、L中的能量不断互相转换，二者之间反复进行充放电过程，形成正弦波振荡。
二、并联电路的谐振一个R、L、C并联电路，在正弦电压作用下，其复导纳：Y=1/R-j(1/ωL-ωC)一定条件下，使得Y L=Y C，即1/ωL=ωC ，Y=1/R，此时的电路状态称为并联谐振。
明显地，串并谐振的特点是：1．导纳角等于零，电路呈纯电阻性，因而电路端电压U和电流I同相。
2．此时的导纳最小，电路电流有效值达到最小。
3．谐振频率：ωo=1/√LC 。
4．由于并联谐振时，L、C电流彼此抵消，因此也称为电流谐振。
从外部看，L、C部分类似于开路，L、C各自有效电流却达到最大。
5．谐振发生时，C、L中的能量不断互相转换，二者之间反复进行充放电过程，形成正弦波振荡。
并联谐振时，电感电流与电容电流等值异号：指的是理想并联，电容电感承受同一电压，感抗等于容抗，电感电流与电容电流大小相等，电感电流相位滞后电源电压90度，电容电流相位超前电源电压90度，所以两者相位相反；串联谐振时，电感电压与电容电压等值异号：电容电感流过同一电流，感抗等于容抗，电感电压与电容电压大小相等，电感电压相位超前电流90度，电容电压相位滞后电流90度，所以两者相位相反；综上所述，等值可以讲，异号不合适，至少不严谨。
串联谐振和并联谐振LC电路操作串联谐振和并联谐振是LC电路中常见的两种谐振现象。
串联谐振是指一个电感和一个电容器串联连接在一起，而并联谐振是指一个电感和一个电容器并联连接在一起。
在本文中，我们将探讨如何操作串联谐振和并联谐振的LC电路。
首先，我们来看看串联谐振LC电路的操作。
串联谐振的基本图片是一个电感和一个电容器串联连接在一起，并接到一个交流电源。
当交流电源的频率等于谐振频率时，电路将产生谐振现象。
为了操作串联谐振LC电路，我们需要进行以下步骤：1.选择合适的电感和电容器：根据谐振频率选择合适的电感和电容器。
谐振频率可以根据公式f=1/（2π√（LC））计算得出，其中f为谐振频率，L为电感的感值，C为电容器的电容量。
2.连接电感和电容器：将电感和电容器串联连接起来，并且将它们接到交流电源的正负极。
3.调整频率：将交流电源的频率调整到谐振频率附近。
在调整的过程中，可以使用示波器来观察电路的振荡情况。
4.观察电路响应：当交流电源的频率接近谐振频率时，电路将呈现出最大的振荡响应。
可以通过测量电感和电容器上的电压来验证电路是否达到了谐振频率。
接下来，让我们来看看如何操作并联谐振LC电路。
并联谐振的基本图片是一个电感和一个电容器并联连接在一起，并接到一个交流电源。
当交流电源的频率等于谐振频率时，电路将产生谐振现象。
为了操作并联谐振LC电路，我们需要进行以下步骤：1.选择合适的电感和电容器：根据谐振频率选择合适的电感和电容器。
谐振频率可以根据公式f=1/（2π√（LC））计算得出，其中f为谐振频率，L为电感的感值，C为电容器的电容量。
2.连接电感和电容器：将电感和电容器并联连接起来，并且将它们接到交流电源的正负极。
3.调整频率：将交流电源的频率调整到谐振频率附近。
在调整的过程中，可以使用示波器来观察电路的振荡情况。
4.观察电路响应：当交流电源的频率接近谐振频率时，电路将呈现出最大的振荡响应。
可以通过测量电感和电容器上的电压来验证电路是否达到了谐振频率。
LC并联电路谐振时候相当于开路，串联的时候谐振相
当于短路
华天电力专业生产串联谐振（又称串联谐振耐压设备），接下来为大家分享LC并联电路谐振时候相当于开路，串联的时候谐振相当于短路。
并联谐振时，分别看L和C，元件上都有电流，这两个电流大小相等，相位相反。
把L和C合在一起，作为一个整体，这个整体电流为‘0’，与外电路没有电流的交换，所以看做开路，此时谐振电路可看作一个二端元件，阻抗无穷大。
反之串联的时候谐振阻抗为0，相当于短路。
谐振的实质是电容中电场能与电感中的磁场能互相转换，此增彼减，完全补偿。
电场能和磁场能的总和时刻保持不变，电源不必与电容或电感往返转换能量，只需要给电路中电阻所消耗的电能提供能量即可。
LC并联电路谐振时候不是相当于开路，而是相当于一个电阻，也知道干路有电流所以不可能是开路的，这个电阻计算是这样的：R=L/C。
就是相当于一个电阻。
并联那个是L/C，串联是没错。
这个电阻计算是这样的：R=L/C。
LC并联谐振电路定义：
1、电流与电压相位相同，电路呈电阻性。
2、串联阻抗最小，电流最大：这时Z=R，则I=U/R。
3、电感端电压与电容端电压大小相等，相位相反，互相补偿，电阻端电压等于电源电压。
4、谐振时电感（电容）端电压与电源电压的比值称为品质因数Q，也等于感抗（或容抗）和电阻的比值。
当Q>1时，L和C上的电压远大于电源电压（类似于共振），这称为串联谐振，常用于信号电压的放大；但在供电电路中串联谐振应该避免。
