气缸选用

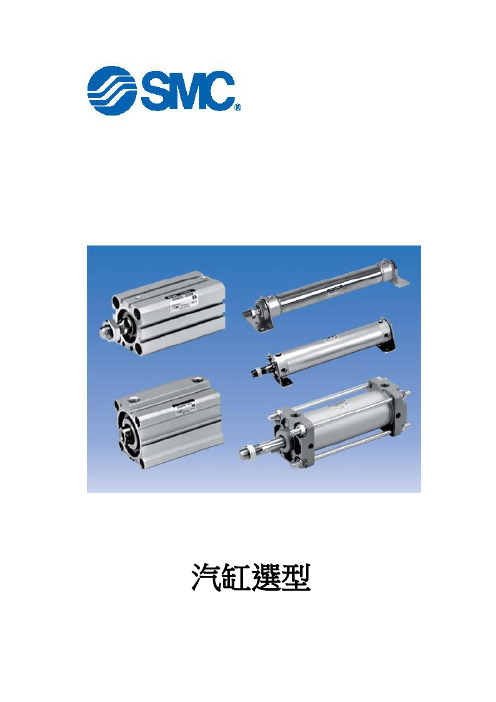

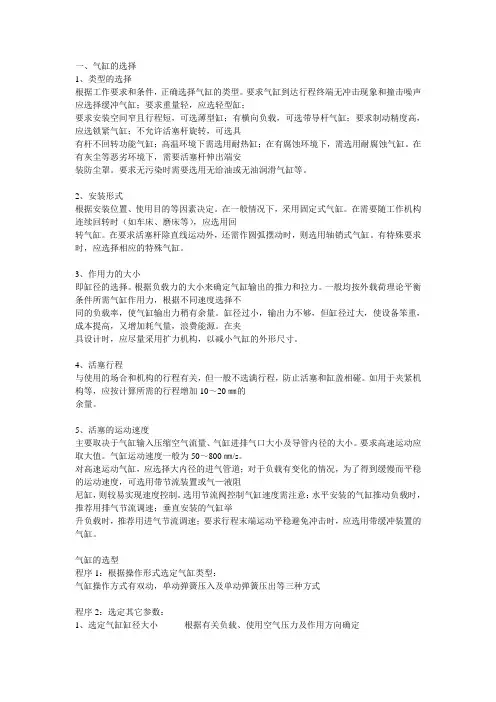

汽缸選型氣缸的選定方法從動作方式選定汽缸類型一﹑氣缸的動作方式1.雙作用式2.用式/彈簧壓回3.用式/彈簧壓出下面我們介紹雙作用氣缸的選定程序二﹑氣缸的選定程序程序1﹕缸徑尺寸程序3﹕選定氣缸系列程序7﹕選定汽缸配件程序1 如何決定汽缸內徑尺寸■首先確定以下三個使用條件1.確定有關負載重量負載條件包括工具﹐夾具道杆等可以運動部分重量2.使用的空氣壓力應汽缸的壓縮空氣壓力3.動作方向確定缸運動方向(上﹐下﹐水平)根據上述的使用條件再對照下面汽缸輸出力換算表從而選定適當的缸經尺寸雙作用汽缸輸出力表注﹕負載率是汽缸活塞杆上承受的軸向負載力與汽缸理論輸出力之比。

負載率的大小選取﹐與汽缸的動作狀態有關對靜負載(如加緊﹐低速鉚接等) η≦70%對汽缸速度在50～500mm/s范圍內的水平或垂直動作﹐η≦50%對汽缸速度在500mm/s 以上至汽缸允許最大運動速度范圍內η≦30%程序2 選擇行程確認工件的移動距離各系列的標准行程可由行程表得知﹐把超過工件移動距離的最小標准行程﹐作為汽缸行程來選擇例子移動距離93 mm汽缸行程100 mm程序3 選擇汽缸系列將使用目的及需要的缸經及行程作為條件﹐從下列表中選出完全適合的系列程序4 選擇安裝形式不同系列有不同的安裝形式﹐而各系列有各種安裝形式可供選擇﹐應根據汽缸的不同用途來選擇安裝形式程序5 選擇緩沖形式安裝用途需要﹐選擇出汽缸的緩沖形式程序6 磁性開關的選擇安裝于汽缸上的磁性開關﹐主要是作位置檢測之用注﹕汽缸內置磁環﹐是使用磁性開關的先決條件注﹕磁性開關規格請參見P.1.358 的磁性開關系列。

尚有無觸點磁性開關可供選擇。

也有其他導線引出方式及以外導線長形式程序7 選定合適的汽缸配件按照機械設計的需要﹐配套活塞杆端的配件肘接頭浮動接頭。

气缸如何选型气缸选型一般是这样：首先先依据你必须要的出力换算出气缸的活塞面积F=n*P*S，公式中F是所必须要的输出力，P是系统压力，S就是活塞面积了，n是安全系数，一般气缸水平使用取0.7，垂直使用取0.5，活塞面积出来了再换算成活塞直径，一般气缸使用直径表示。

其次是依据运动的距离选择气缸的行程，如果必须要压紧，一般会吃进3~5mm。

然后依据安装方式选择你必须要的安装，是角座，法兰还是耳环安装。

后选择是否必须要行程检测开关等辅件就好了。

气缸主要的数据是缸径和行程。

气缸在工作时受力状况受到很多因素的影响，气缸内外气体的压力差影响着它，同时气缸还要承受蒸汽流出静止时对静止部分的反作用力所以在气缸选型时必须要特别注意，如果不能选择合适的气缸，不仅可能会损坏设备，同时也可能会耽误工作。

2气缸型号选择气缸型号选择依据气缸在出力换算出气缸的活塞面积F=n*P*S，公式中F是所必须要的输出力，P是系统压力，S就是活塞面积了，n是安全系数，一般气缸水平使用取0.7，垂直使用取0.5，活塞面积出来了再换算成活塞直径，一般气缸使用直径表示。

其次是依据运动的距离选择气缸的行程，如果必须要压紧，一般会吃进3~5mm。

然后依据安装方式选择你必须要的安装，是角座，法兰还是耳环安装。

缸筒的内径大小代表了气缸输出力的大小。

活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。

对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。

缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。

小型气缸有使用不锈钢管的。

带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。

气缸在我们在现代生产中发挥着非常重要的作用，它的输出力大、对使用者的要求较低、适应性强等优势成为用户喜爱它的重要原因，相信在将来这类产品会持续进步，在人类发展进步中发挥更重要的作用。

3气缸行程可以调节吗气缸在市场中已经有非常重要的地位，它带来的经济效益受到了广泛的关注，这也是越来越多人关注它的重要原因。

气缸的种类及选型、计算内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.01—气缸型号分类（1）从动作上分为单作用和双作用，结构示意图如图所示，前者又分弹簧压回和压出两种，一般用于行程短、对输出力和运动速度要求不高的场合（价格低、耗能少）,双作用气缸则更广泛应用。

（注：不要把单双作用气缸跟带还是不带磁环气缸等同了）（2)从功能上来分（比较贴合设计情况），类型较多，如标准气缸、复合型气缸、特殊气缸、摆动气缸、气爪等，其中比较常用的为自由安装型气缸、薄型气缸、笔形气缸、双杆气缸、滑台气缸、无杆气缸、旋转气缸、夹爪气缸等,如图所示，大家只要了解各种气缸大致特性和对应型号，要用时调（标准件图纸)出来即可！基于对气缸在动力特性或空间布局方面的应用特长，我们在实际选用气缸时，首先是确定一个合适的类别从三面考虑：功能要求、空间要求,精度要求。

02-气缸型号、气缸种类、气缸规格、最全面的气缸大全选型介绍与分析节省空间指气缸的轴向或径向尺寸比标准气缸的较大或较小的气缸，具有结构紧凑、重量轻、占用空间小等优点,比如薄型气缸(如SDA系列，缸径=Φ12mm～Φ100mm,行程≤100mm)和自由安装型气缸（如CU系列,缸径=Φ6mm～Φ32mm，行程≤100mm），如图所示：广泛应用的气缸具有节省空间特长的还有无杆气缸，形象地说,有杆气缸的安装空间约2.2倍行程的话,无杆气缸可以缩减到约1。

2倍行程，一般需要和导引机构配套，定位精度也比较高.磁偶式无杆气缸:活塞两侧受压面积相等,具有同样的推力,有利于提高定位精度，适合长行程，重量轻、结构简单、占用空间小，如图所示机械式无杆气缸:“有较大的承载能力和抗力矩能力，适用缸径Φ10mm～Φ80mm，如图所示此外，同样希望节省空间兼顾导向精度要求时，往往会用到双杆气缸(相当于两个单杆气缸并联成一体），如图所示。

气缸选用准则
气缸是工业自动化领域中常见的执行元件，具有承载力强、精密度高、响应速度快等优点，被广泛应用于各种机械设备中。

在选用气缸时，需要考虑多种因素，本文将从以下三个方面介绍气缸选用的准则。

一、承载能力
气缸的承载能力是指其能够承受的最大载荷，这是选用气缸时需要优先考虑的因素之一。

一般来说，气缸的承载能力与其外径、活塞杆直径、材质等因素有关。

在实际应用中，需要根据机械设备的负荷情况选用承载能力合适的气缸，以确保机械系统的稳定运行。

二、精度要求
气缸的精度是指其行程、重复定位精度等参数，这是影响机械设备精度的关键因素之一。

在选用气缸时，需要根据机械设备的精度要求选择合适的气缸精度等级，以保证机械系统的精度和稳定性。

三、响应速度
气缸的响应速度是指其快速响应和快速恢复的能力，这是影响机械设备生产效率的关键因素之一。

在选用气缸时，需要考虑其设计结构、气源压力、工作温度等因素，选择响应速度快、稳定性好的气缸产品，以提高机械设备的生产效率。

综上所述，选择合适的气缸对于机械设备的生产效率和稳定性具有重要影响。

在选用气缸时，需要综合考虑气缸的承载能力、精度要求和响应速度等因素，选用适合的气缸产品，以确保机械系统的正常
运行。

气缸的尺寸规格主要以气缸的缸筒内径和活塞行程分类；也有按活塞杆直径和杆端螺纹尺寸分类的方法。

下面介绍下气缸的规格尺寸及行程,随小编一起了解一下吧。

气缸的缸筒内径尺寸见表5.4，摘自GB2348—80(IS03320)液压气动系统及元件一缸径及活塞杆外径系列。

气缸可按缸径进行如下分类：1) Φ2.5～Φ6mm的为微型气缸；2) Φ8～Φ25mm的为小型气缸；3) Φ32～Φ320mm的为中型气缸；4) 大于Φ320mm的为大型气缸。

气缸活塞行程系列按照优先次序分成三个等级顺序选用，如表5.4所示。

国际标准IS06430、6431中推荐活塞公称行程允差见表5.5。

当行程>1250mm时，其公称行程允差由供需双方确定。

活塞杆外径尺寸系列如表5.6所示。

气缸活塞杆常用螺纹尺寸如表5.7所示。

气缸推力计算公式来源：通明除尘设备,专业除尘器除尘配件制造商发布时间：2012-2-18 9:50:10气缸-工作原理根据工作所需力的大小来确定活塞杆上的推力和拉力。

由此来选择气缸时应使气缸的输出力稍有余量。

若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。

在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。

气缸：下面是气缸理论出力的计算公式：F：气缸理论输出力(kgf)F′：效率为85％时的输出力(kgf)－－(F′＝F×85％）D：气缸缸径(mm)P：工作压力(kgf／cm2)例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少?芽输出力是多少?将P、D连接，找出F、F′上的点，得：F＝2800kgf；F′＝2300kgf在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。

例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径?●由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf)●由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为63的气缸便可满足使用要求。

气缸的使用要求气缸是机械传动装置中的一种常见元件，广泛应用于各种机械设备中。

它通过将气体压缩和释放来实现机械运动，并在机械传动系统中扮演重要的角色。

为了保证气缸的正常运行和使用寿命，以下是气缸的使用要求：一、气缸的选型在选用气缸时，应根据实际工作条件和要求选用合适的型号和规格。

一般来说，应考虑气缸的工作压力、活塞杆的直径、行程长度、工作介质等因素。

同时，也需要根据工作环境和工作负荷的要求，选择合适的材质和密封方式，以确保气缸的可靠性和稳定性。

二、气缸的安装在安装气缸时，应严格按照制造商的安装说明进行操作。

在安装过程中，需要注意以下事项：1.安装时应保证气缸与活塞杆的轴线与工作方向垂直，以保证气缸的正常工作和寿命。

2.安装时应注意气缸的方向和位置，以便方便操作和维护。

3.安装过程中应注意气缸的密封性，避免泄漏和损坏。

三、气缸的维护气缸作为机械装置的重要组成部分，需要定期进行维护保养，以确保其正常工作和寿命。

在维护过程中，需要注意以下事项：1.定期检查气缸的密封性和工作状态，及时更换损坏的零部件。

2.保持气缸的清洁和润滑，以减少磨损和摩擦。

3.定期检查气缸的压力和行程，以确保气缸的正常工作和寿命。

四、气缸的使用环境在使用气缸时，需要注意环境的温度、湿度和介质等因素，以避免气缸的损坏和故障。

一般来说，气缸的工作环境应保持干燥、清洁、无尘和无腐蚀性介质。

五、气缸的使用注意事项在使用气缸时，需要注意以下事项：1.避免气缸的超负荷和过度振动，以避免气缸的损坏和故障。

2.在使用气缸时，应遵循操作规程和安全操作要求，以确保人身安全和设备正常工作。

3.避免气缸的长期空载和停机，以避免气缸的损坏和故障。

气缸作为机械传动装置中的重要元件，具有广泛的应用前景和重要的作用。

在使用气缸时，需要注意以上使用要求，以保证气缸的正常工作和寿命。

同时，也需要遵循安全操作规程，确保设备的正常工作和人身安全。

气缸选型计算模版
气缸是工业生产中常用的一种执行元件，其选型计算是确保设备正常运行和生产效率的重要环节。

在选择气缸时，需要考虑到多方面的因素，包括工作压力、气缸直径、行程、工作环境等。

下面将介绍一种气缸选型计算模版，帮助工程师们更好地进行气缸选型计算。

首先，我们需要确定气缸的工作压力。

工作压力是指气缸在工作时所受到的压力，通常以MPa为单位。

在选型计算时，需要考虑到气缸在实际工作中可能受到的最大压力，以确保气缸的安全运行。

其次，气缸的直径也是一个重要的参数。

气缸的直径决定了气缸的输出力，通常以mm为单位。

在选型计算中，需要根据工作压力和所需输出力来确定气缸的直径，以确保气缸能够满足工作需求。

另外，气缸的行程也需要考虑在内。

行程是指气缸活塞在工作时的位移范围，通常以mm为单位。

在选型计算中，需要根据工作需求和工作空间来确定气缸的行程，以确保气缸能够正常工作并满足工作空间的要求。

最后，工作环境也是气缸选型计算中需要考虑的因素之一。

工作环境可能会影响气缸的选型，例如工作温度、湿度、腐蚀性物质等。

在选型计算中，需要考虑到工作环境对气缸的影响，选择适合工作环境的气缸类型。

综上所述，气缸选型计算是一个复杂的过程，需要考虑到多方面的因素。

通过使用气缸选型计算模版，工程师们可以更好地进行气缸选型计算，确保选用适合的气缸，提高设备的运行效率和生产效率。
