电力电子系统建模及控制

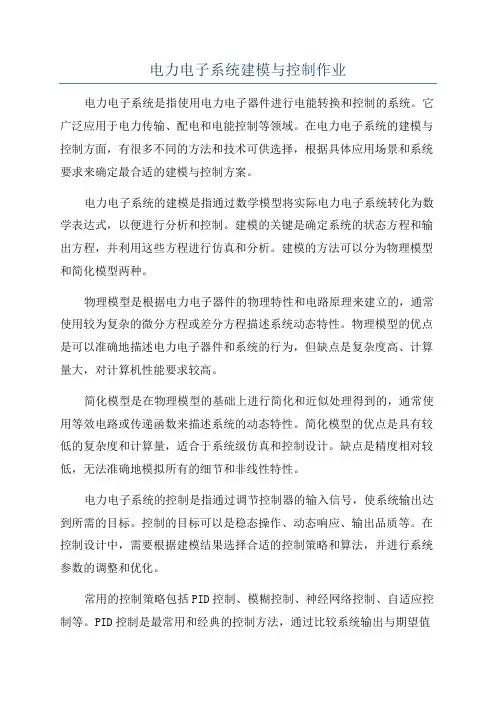

电力电子系统建模与控制作业电力电子系统是指使用电力电子器件进行电能转换和控制的系统。

它广泛应用于电力传输、配电和电能控制等领域。

在电力电子系统的建模与控制方面，有很多不同的方法和技术可供选择，根据具体应用场景和系统要求来确定最合适的建模与控制方案。

电力电子系统的建模是指通过数学模型将实际电力电子系统转化为数学表达式，以便进行分析和控制。

建模的关键是确定系统的状态方程和输出方程，并利用这些方程进行仿真和分析。

建模的方法可以分为物理模型和简化模型两种。

物理模型是根据电力电子器件的物理特性和电路原理来建立的，通常使用较为复杂的微分方程或差分方程描述系统动态特性。

物理模型的优点是可以准确地描述电力电子器件和系统的行为，但缺点是复杂度高、计算量大，对计算机性能要求较高。

简化模型是在物理模型的基础上进行简化和近似处理得到的，通常使用等效电路或传递函数来描述系统的动态特性。

简化模型的优点是具有较低的复杂度和计算量，适合于系统级仿真和控制设计。

缺点是精度相对较低，无法准确地模拟所有的细节和非线性特性。

电力电子系统的控制是指通过调节控制器的输入信号，使系统输出达到所需的目标。

控制的目标可以是稳态操作、动态响应、输出品质等。

在控制设计中，需要根据建模结果选择合适的控制策略和算法，并进行系统参数的调整和优化。

常用的控制策略包括PID控制、模糊控制、神经网络控制、自适应控制等。

PID控制是最常用和经典的控制方法，通过比较系统输出与期望值之间的差异，通过调整控制器的三个参数（比例、积分、微分）来实现系统稳定和响应速度的控制。

模糊控制是一种基于模糊推理的控制方法，适用于复杂和非线性系统。

神经网络控制是利用神经网络的优良特性，进行系统建模和控制设计。

自适应控制是利用系统的自学习和自适应能力，通过不断调整自身参数来实现控制目标。

在实际应用中，根据具体的电力电子系统和控制要求，可以选择不同的建模与控制方案，并结合实时仿真和实验验证进行性能评估和参数调整。

电力电子系统的建模与仿真研究一、引言随着工业化和信息化不断推进，电力电子成为了近些年来的热点研究领域之一。

电力电子技术是指在电力系统中对电能进行转换、控制和调节等过程中应用的电子技术，其所涉及到的领域包括功率电子器件、电磁兼容、系统控制等方面。

在电力电子系统的设计与开发过程中，建模与仿真技术已经发挥了重要的作用，本文将对电力电子系统建模与仿真研究进行探讨。

二、电力电子系统建模技术电力电子系统建模是指对于电力电子系统的各个组成部分进行抽象和模拟，以期能够得到该系统的整体性能和特性。

电力电子系统建模技术可以分为两类：物理建模技术和黑盒建模技术。

1.物理建模技术物理建模技术是指基于物理原理和电路等的数学模型对电力电子系统进行建模。

比如，对于交流变电站来说，可以利用电机理论及变压器的等效电路进行模拟。

物理建模技术适用于系统结构相对稳定和系统的单元较为清晰的情况下，能够更精确地反映工程实际应用。

2.黑盒建模技术黑盒建模技术是指将某些受控系统作为整体，而不考虑其内部结构和机制，将系统的输入和输出关系进行数学描述。

黑盒建模技术适用于系统内部结构复杂、组成部分很多或者对系统行为知识不够充分或不可预知的情况。

常用的黑盒建模技术包括ARMA、ARIMA、ARMAX、Gray Box等。

三、电力电子系统仿真技术电力电子系统仿真技术是指将建模结果转化为可以数字化处理的仿真模型，开展电力电子系统行为的数字化仿真分析。

在电力电子系统设计中，利用仿真技术可以预测系统性能、分析系统的优化方案和研究系统的控制策略。

电力电子系统的仿真技术包括离散时间仿真与连续时间仿真。

1.离散时间仿真离散时间仿真是指将一个连续时间的电路模拟器在存在离散时间的情况下进行仿真。

使用离散时间仿真可以很好地处理数值误差的问题。

通常，离散时间仿真适合于模拟具有整数时节性的系统。

离散时间仿真主要有的两种方法是事件驱动仿真和固定时间间隔仿真。

2.连续时间仿真连续时间仿真是指基于微分方程或者差分方程的模型对电力电子系统进行仿真。

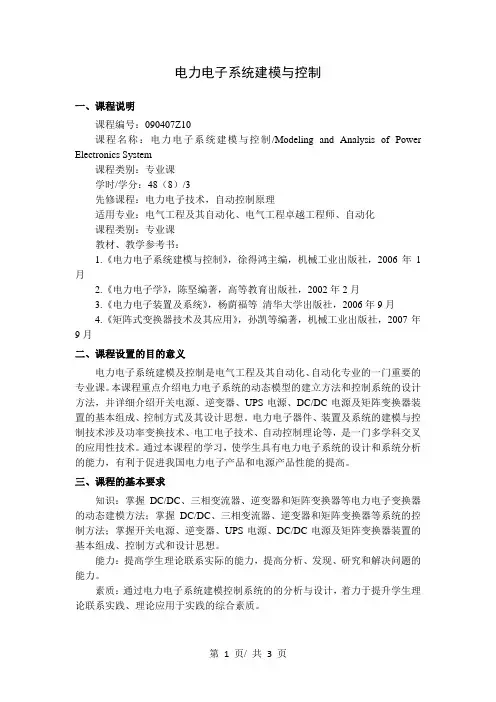

电力电子系统建模与控制一、课程说明课程编号：090407Z10课程名称：电力电子系统建模与控制/Modeling and Analysis of Power Electronics System课程类别：专业课学时/学分：48（8）/3先修课程：电力电子技术，自动控制原理适用专业：电气工程及其自动化、电气工程卓越工程师、自动化课程类别：专业课教材、教学参考书：1.《电力电子系统建模与控制》，徐得鸿主编，机械工业出版社，2006年1月2.《电力电子学》，陈坚编著，高等教育出版社，2002年2月3.《电力电子装置及系统》，杨荫福等清华大学出版社，2006年9月4.《矩阵式变换器技术及其应用》，孙凯等编著，机械工业出版社，2007年9月二、课程设置的目的意义电力电子系统建模及控制是电气工程及其自动化、自动化专业的一门重要的专业课。

本课程重点介绍电力电子系统的动态模型的建立方法和控制系统的设计方法，并详细介绍开关电源、逆变器、UPS电源、DC/DC电源及矩阵变换器装置的基本组成、控制方式及其设计思想。

电力电子器件、装置及系统的建模与控制技术涉及功率变换技术、电工电子技术、自动控制理论等，是一门多学科交叉的应用性技术。

通过本课程的学习，使学生具有电力电子系统的设计和系统分析的能力，有利于促进我国电力电子产品和电源产品性能的提高。

三、课程的基本要求知识：掌握DC/DC、三相变流器、逆变器和矩阵变换器等电力电子变换器的动态建模方法；掌握DC/DC、三相变流器、逆变器和矩阵变换器等系统的控制方法；掌握开关电源、逆变器、UPS电源、DC/DC电源及矩阵变换器装置的基本组成、控制方式和设计思想。

能力：提高学生理论联系实际的能力，提高分析、发现、研究和解决问题的能力。

素质：通过电力电子系统建模控制系统的的分析与设计，着力于提升学生理论联系实践、理论应用于实践的综合素质。

四、教学内容、重点难点及教学设计五、实践教学内容和基本要求六、考核方式及成绩评定教学过程中采取讲授、讨论、分析、课外作业的方式进行，注重过程考核，考核方式包括：笔试、作业、讨论、辩论、课内互动等，过程考核占总评成绩的。

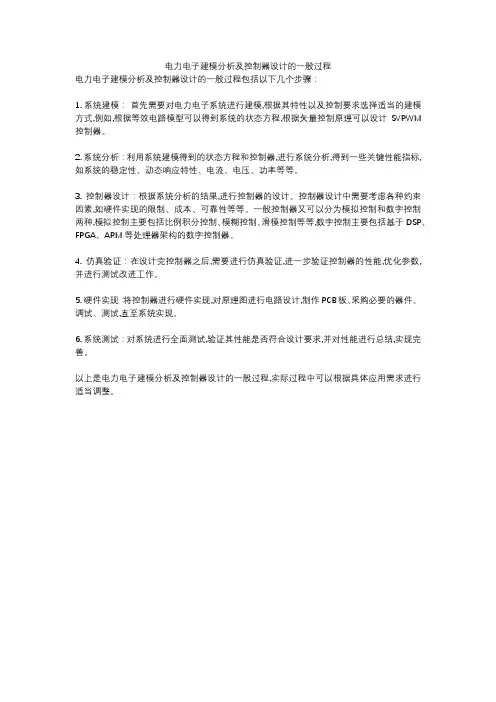

电力电子建模分析及控制器设计的一般过程
电力电子建模分析及控制器设计的一般过程包括以下几个步骤：
1. 系统建模：首先需要对电力电子系统进行建模,根据其特性以及控制要求选择适当的建模方式,例如,根据等效电路模型可以得到系统的状态方程,根据矢量控制原理可以设计SVPWM 控制器。

2. 系统分析：利用系统建模得到的状态方程和控制器,进行系统分析,得到一些关键性能指标,如系统的稳定性、动态响应特性、电流、电压、功率等等。

3. 控制器设计：根据系统分析的结果,进行控制器的设计。

控制器设计中需要考虑各种约束因素,如硬件实现的限制、成本、可靠性等等。

一般控制器又可以分为模拟控制和数字控制两种,模拟控制主要包括比例积分控制、模糊控制、滑模控制等等,数字控制主要包括基于DSP、FPGA、ARM等处理器架构的数字控制器。

4. 仿真验证：在设计完控制器之后,需要进行仿真验证,进一步验证控制器的性能,优化参数,并进行测试改进工作。

5. 硬件实现：将控制器进行硬件实现,对原理图进行电路设计,制作PCB板、采购必要的器件、调试、测试,直至系统实现。

6. 系统测试：对系统进行全面测试,验证其性能是否符合设计要求,并对性能进行总结,实现完善。

以上是电力电子建模分析及控制器设计的一般过程,实际过程中可以根据具体应用需求进行适当调整。
