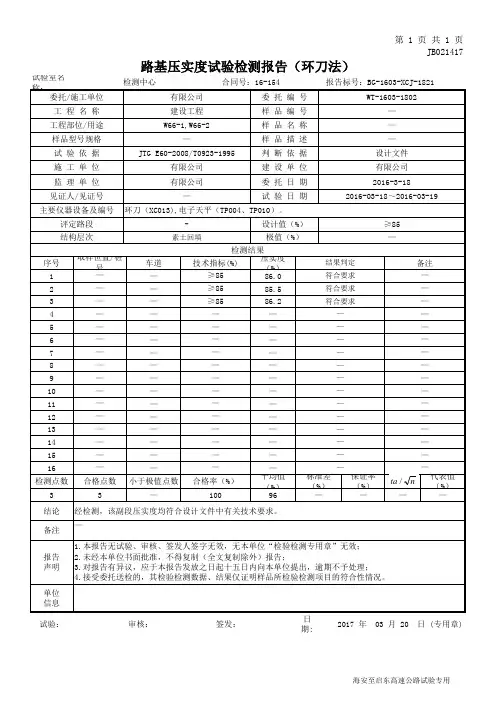

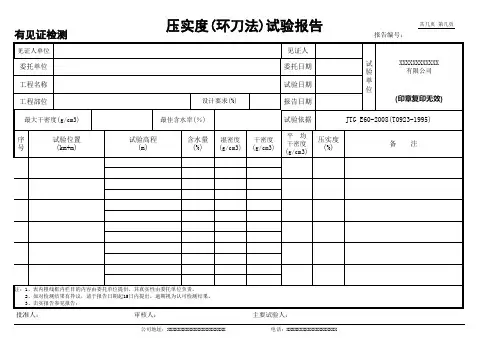

压实度试验报告(环刀法)

环刀法测定压实度一、目的和适用范围1、本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度;2 、本方法适用于细粒土及无机结合料稳定细粒土的密度;但对无机结合料稳定细粒土,其龄期不宜超过 2d ,且宜用于施工过程中的压实度检验;二、仪具与材料本试验需要下列仪具与材料：1 、人工取土器：包括环刀、环盖、定向筒和击实锤系统导杆、落锤、手柄;2 、天平：感量 0.1g 用于取芯头内径小于 70mm 样品的称量,或 1.0g 用于取芯头内径 100mm 样品的称量;3 、其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等;三、方法与步骤1 、按有关试验方法对检测试样用同种材料进行击实试验,得到最大干密度ρ dmax 及最佳含水量 w 0 ;2 、用人工取土器测定砂性土或砂层密度时的步骤：1 擦净环刀,称取环刀质量 M2 ,准确至 0 . 1g.2 在试验地点,将面积约 30cm × 30cm 的地面清扫干净,并将压实层铲表面浮动及不平整的部分,达一定深度,使环刀打下后,能达到要求的取土深度,但不得将下层扰动;3 将定向筒齿钉固定于铲平的地面上,顺次将环刀、环盖放入定向筒内与地面垂直;4 将导杆保持垂直状态, 用取土器落锤将环刀打入压实层中,至环盖顶面与定向筒上口齐平为止;5 去掉击实锤和定向筒,用镐将环刀试样挖出;6 轻轻取下环盖,用修土刀自边至中削去环刀两端余土,用直尺检测直至修平为止;7 擦净环刀壁,用天平称取出环刀及试样合计质量 M 1 ,准确至 0 . 1g .8 自环刀中取出试样,取具有代表性的试样,测定其含水量 w ;3 、本试验须进行两次平行测定,其平行差值不得大于 0 . 03g /cm 3 ;求其算术平均值;三、计算按式4--10计算试验的含水量;式中： w—含水率%,计算至0.1m—湿土质量gms —干土质量g按式 4 — 11 、 4 — 12 计算试样的湿度及干密度：V m m 21-=ρ 4 — 11w d 01.01+=ρρ 4 — 12式中： ρ ——试样的湿密度 g/cm 3 ；ρd ——试样的干密度 g/cm 3 ；m 1 ——环刀与试样合计质量 g ；m 2 ——环刀质量 g ；V ——环刀体积cm 3w ——试样的含水量 % ;按式 4 — 13 计算施工压实度：%100K max ⨯=d dρρ 4 — 13式中： K ——测试地点的施工压实度 % ：ρ d ——试样的干密度 g/cm 3 ；ρdmax ——由击实试验得到的试样的最大干密度 g/cm 3 ;四、报告试验应报告土的鉴别分类、土的含水量、湿密度、干密度、最大干密度、压实度等;四、记录格式。

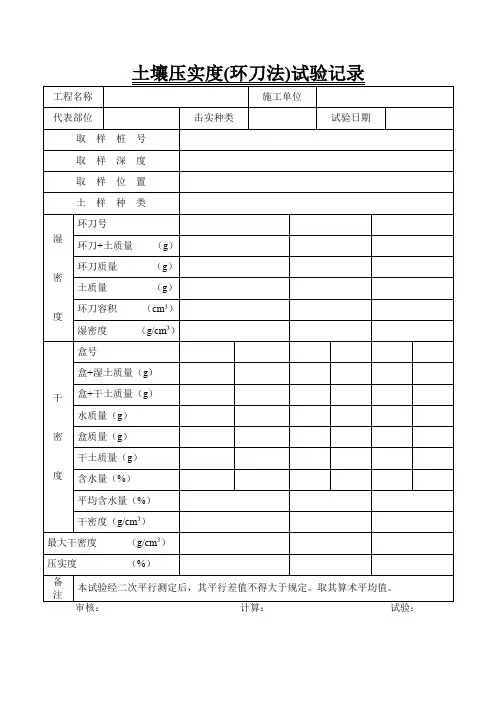

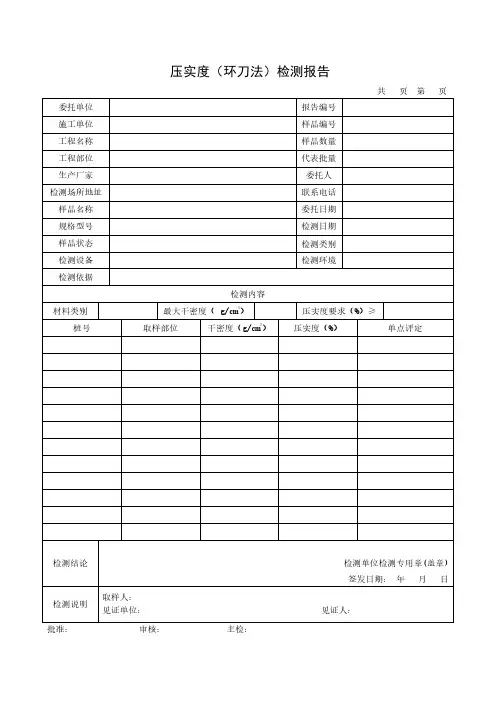

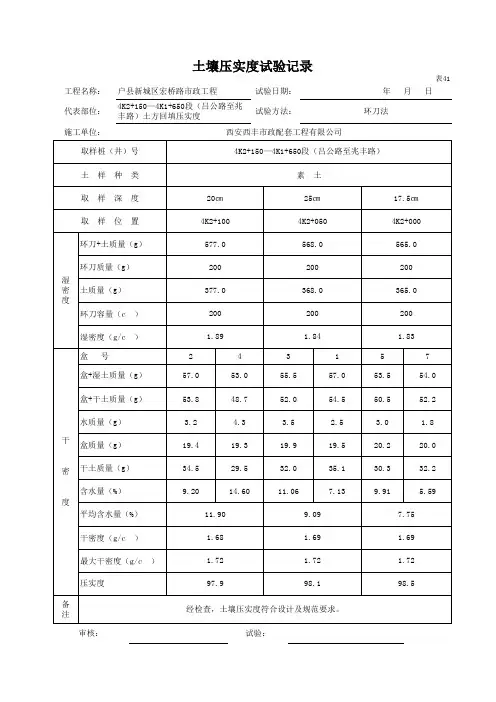

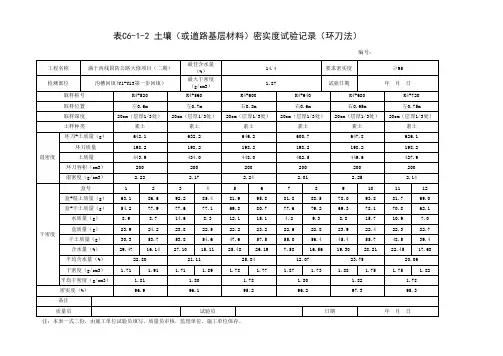

压实度（环刀法）检测报告共页第页委托单位报告编号施工单位样品编号工程名称样品数量工程部位代表批量生产厂家委托人检测场所地址联系电话样品名称委托日期规格型号检测日期样品状态检测类别检测设备检测环境检测依据检测内容材料类别最大干密度（g/cm3）压实度要求（%）≥桩号取样部位干密度（g/cm3）压实度（%）单点评定检测结论检测单位检测专用章(盖章)签发日期：年月日检测说明取样人：见证单位：见证人：批准：审核：主检：压实度（环刀法）检测原始记录共页第页委托编号样品编号样品名称环境条件样品状态规格型号检测依据检测日期设备名称设备编号设备状态检测内容环刀容积V （cm³）最大干密度c ρ（g/cm³）取样部位湿密度环刀+土质量1m （g）环刀质量2m （g）湿密度w ρ（g/cm³）干密度盒号盒+湿土质量3m （g）盒+干土质量4m （g）盒质量5m （g）含水量w （%）平均含水量w （%）干密度d ρ（g/cm³）压实度K （%）取样部位湿密度环刀+土质量1m （g）环刀质量2m （g）湿密度w ρ（g/cm³）干密度盒号盒+湿土质量3m （g）盒+干土质量4m （g）盒质量5m （g）含水量w （%）平均含水量w （%）干密度d ρ（g/cm³）压实度K （%）检测说明V m m w 21-=ρ，1005443⨯--=m m m m w ，w wd 01.01+=ρρ，100⨯=cd K ρρ校核：主检：。

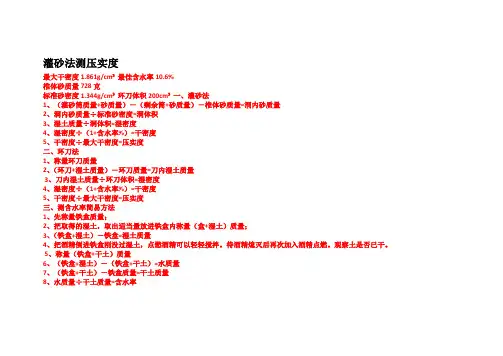

灌砂法测压实度最大干密度1.861g/cm³最佳含水率10.6%椎体砂质量728克标准砂密度1.344g/cm³环刀体积200cm³一、灌砂法1、（灌砂筒质量+砂质量）－（剩余筒+砂质量）－椎体砂质量=洞内砂质量2、洞内砂质量÷标准砂密度=洞体积3、湿土质量÷洞体积=湿密度4、湿密度÷（1+含水率%）=干密度5、干密度÷最大干密度=压实度二、环刀法1、称量环刀质量2、（环刀+湿土质量）－环刀质量=刀内湿土质量3、刀内湿土质量÷环刀体积=湿密度4、湿密度÷（1+含水率%）=干密度5、干密度÷最大干密度=压实度三、测含水率简易方法1、先称量铁盒质量；2、把取得的湿土，取出适当量放进铁盒内称量（盒+湿土）质量；3、（铁盒+湿土）－铁盒=湿土质量4、把酒精倒进铁盒刚没过湿土，点燃酒精可以轻轻搅拌。

待酒精熄灭后再次加入酒精点燃。

观察土是否已干。

5、称量（铁盒+干土）质量6、（铁盒+湿土）－（铁盒+干土）=水质量7、（铁盒+干土）－铁盒质量=干土质量8、水质量÷干土质量=含水率一、试验内容及要求：路基路面施工或验收时对其施工压实质量进行检测，通过试验要求学生掌握路基路面压实度检测的各种方法，并能熟练进行现场检测。

灌砂法是利用均匀颗粒的砂去置换试洞的体积，它是当前最通用的方法，很多工程都把灌砂法列为现场测定密度的主要方法。

该方法可用于测试各种土或路面材料的密度，它的缺点是：需要携带较多的量砂，而且称量次数较多，因此它的测试速度较慢。

采用此方法时，应符合下列规定：（1）当集料的最大料径小于15cm、测定层的厚度不超过150mm时，宜采用 100mm的小型灌砂筒测试。

（2）当集料的粒径等于或大于15mm，但不大于40mm，测定层的厚度超过150mm，但不超过200mm时，应用 150mm的大型灌砂筒测试。

环刀法测定压实度一、目的和适用范围1、本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度;2 、本方法适用于细粒土及无机结合料稳定细粒土的密度;但对无机结合料稳定细粒土,其龄期不宜超过 2d ,且宜用于施工过程中的压实度检验;二、仪具与材料本试验需要下列仪具与材料：1 、人工取土器：包括环刀、环盖、定向筒和击实锤系统导杆、落锤、手柄;2 、天平：感量用于取芯头内径小于 70mm 样品的称量,或用于取芯头内径 100mm 样品的称量;3 、其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等;三、方法与步骤1 、按有关试验方法对检测试样用同种材料进行击实试验,得到最大干密度ρ dmax 及最佳含水量 w 0 ;2 、用人工取土器测定砂性土或砂层密度时的步骤：1 擦净环刀,称取环刀质量 M2 ,准确至 0 . 1g.2 在试验地点,将面积约 30cm × 30cm 的地面清扫干净,并将压实层铲表面浮动及不平整的部分,达一定深度,使环刀打下后,能达到要求的取土深度,但不得将下层扰动;3 将定向筒齿钉固定于铲平的地面上,顺次将环刀、环盖放入定向筒内与地面垂直;4 将导杆保持垂直状态, 用取土器落锤将环刀打入压实层中,至环盖顶面与定向筒上口齐平为止;5 去掉击实锤和定向筒,用镐将环刀试样挖出;6 轻轻取下环盖,用修土刀自边至中削去环刀两端余土,用直尺检测直至修平为止;7 擦净环刀壁,用天平称取出环刀及试样合计质量 M 1 ,准确至 0 . 1g .8 自环刀中取出试样,取具有代表性的试样,测定其含水量 w ;3 、本试验须进行两次平行测定,其平行差值不得大于 0 . 03g /cm 3 ;求其算术平均值;三、计算按式4--10计算试验的含水量;式中： w—含水率%,计算至m—湿土质量gms —干土质量g按式 4 — 11 、 4 — 12 计算试样的湿度及干密度：V m m 21-=ρ 4 — 11w d 01.01+=ρρ 4 — 12式中： ρ ——试样的湿密度 g/cm 3 ；ρd ——试样的干密度 g/cm 3 ；m 1 ——环刀与试样合计质量 g ；m 2 ——环刀质量 g ；V ——环刀体积cm 3w ——试样的含水量 % ;按式 4 — 13 计算施工压实度：%100K max ⨯=d dρρ 4 — 13式中： K ——测试地点的施工压实度 % ：ρ d ——试样的干密度 g/cm 3 ；ρdmax ——由击实试验得到的试样的最大干密度 g/cm 3 ;四、报告试验应报告土的鉴别分类、土的含水量、湿密度、干密度、最大干密度、压实度等;四、记录格式。

精品文档

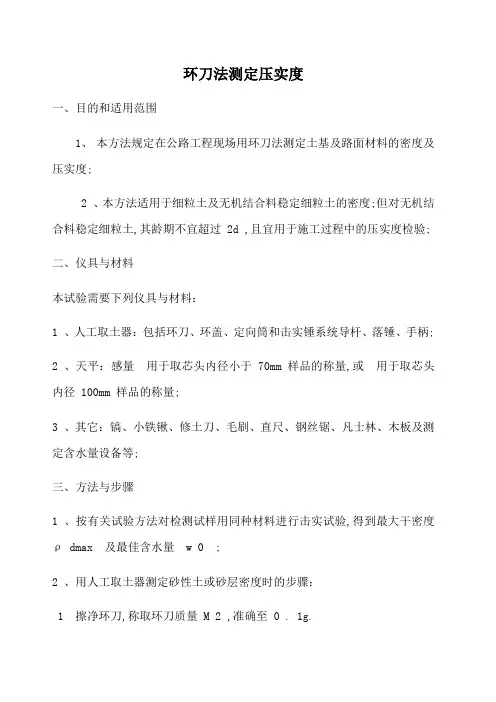

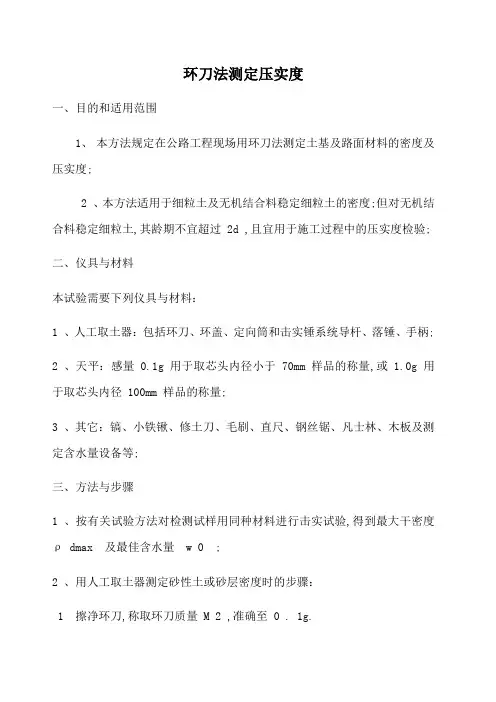

做最好的自己环刀法测定压实度
一、目的和适用范围
1、本方法规定在公路工程现场用环刀法测定土基及路面材料
的密度及压实度。

2 、本方法适用于细粒土及无机结合料稳定细粒土的密度。

但
对无机结合料稳定细粒土，其龄期不宜超过2d ，且宜用于施工过程中的压实度检验。

二、仪具与材料
本试验需要下列仪具与材料：
1 、人工取土器：包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。

2 、天平：感量0.1g （用于取芯头内径小于70mm 样品的称量），或 1.0g （用于取芯头内径100mm 样品的称量）。

3 、其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木
板及测定含水量设备等。

三、方法与步骤
1 、按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度( ρdmax ) 及最佳含水量( w 0 ) 。

2 、用人工取土器测定砂性土或砂层密度时的步骤：
（ 1 ）擦净环刀，称取环刀质量M 2 ，准确至0 . 1g.
（ 2 ）在试验地点，将面积约30cm ×30cm 的地面清扫干净，并。
