回填土压实度试验方法及试验记录方案本文介绍了土方压实度试验的两种方法：挖坑灌砂法和环刀法。
挖坑灌砂法适用于测定基层、砂石和路基土的压实层密度和压实度，以及沥青表面处理和沥青贯入式路面层的密度和压实度检测。
但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。
当集料的最大粒径小于15mm、测定的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试；当集料的最大粒径等于或大于15mm，但不大于40mm，测定的厚度超过150mm，但不超过200mm时，应用φ150mm的大型灌砂筒测试。
在挖坑灌砂法中，测定现场含水量所用材料数量也有规定。
而环刀法适用于细粒土及无机结合料稳定细粒土的密度。
但对无机结合料稳定细粒土，其龄期不宜超过2d，且宜用于施工过程中的压实度检测。
在环刀法中，用酒精燃烧法测定细粒土含水量时用土量为15~20克，铝盒为小铝盒，用烘干法测定时为环刀中全部材料。
在试验中，需要注意量砂的松干密度要准确，试坑深度应恰好等于压实层厚度，坑壁笔直，上下口直径相等，避免上大下小。
挖出的试样要及时装入塑料袋或密封，防止水分损失。
同时，在标定和测试完后，都要检查灌砂筒外壁和锥体之间的三角区是否有砂子漏入，如有要将其单独清出，称其质量，计算密度时应扣除这部分质量。
2.环刀法是一种测定压实度的试验方法，使用环刀需要注意以下事项。
首先，环刀在使用一段时间后，要定期校验，刃脚有缺口或变形的环刀不能再使用。
其次，削土刀必须有一定的刚度并且直，以保证削平后的土样与环刀上下口平齐，不得有凹凸情况。
最后，在测定压实层的密度时，环刀必须打入到压实层的中间部位，这样测得的压实度被认为代表整个压实层的平均压实度。
因此，在将环刀打入土中前，应先将压实层下挖一定的深度，再将环刀打入。
填写压实度记录及签字时，需要注意以下事项。
首先，最佳含水量与现场含水量的关系以及击实所得最佳含水量与最大压实度的关系都会影响压实度。
因此，应根据击实试验确定施工范围的施工含水量，一般在±3%之间。

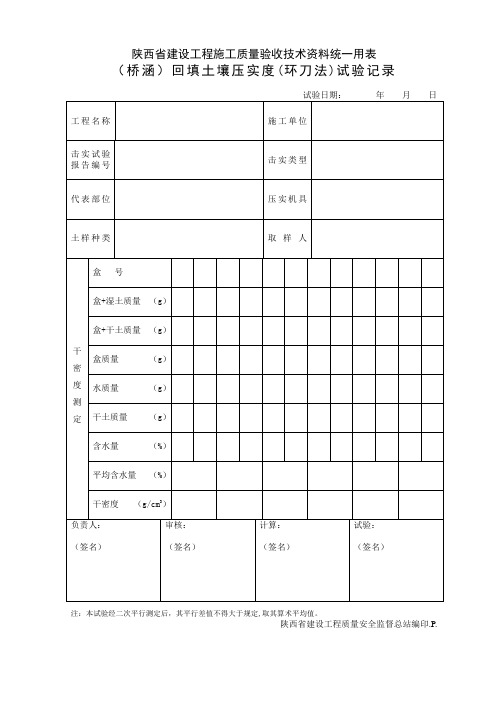

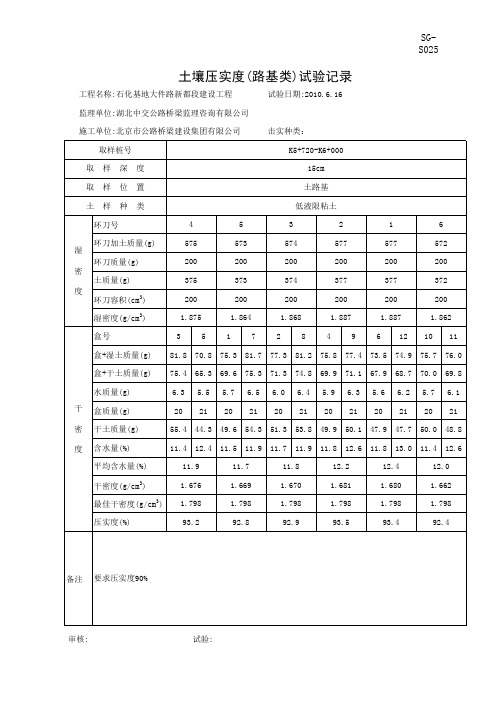

压实度（环刀法）检测报告共页第页委托单位报告编号施工单位样品编号工程名称样品数量工程部位代表批量生产厂家委托人检测场所地址联系电话样品名称委托日期规格型号检测日期样品状态检测类别检测设备检测环境检测依据检测内容材料类别最大干密度（g/cm3）压实度要求（%）≥桩号取样部位干密度（g/cm3）压实度（%）单点评定检测结论检测单位检测专用章(盖章)签发日期：年月日检测说明取样人：见证单位：见证人：批准：审核：主检：压实度（环刀法）检测原始记录共页第页委托编号样品编号样品名称环境条件样品状态规格型号检测依据检测日期设备名称设备编号设备状态检测内容环刀容积V （cm³）最大干密度c ρ（g/cm³）取样部位湿密度环刀+土质量1m （g）环刀质量2m （g）湿密度w ρ（g/cm³）干密度盒号盒+湿土质量3m （g）盒+干土质量4m （g）盒质量5m （g）含水量w （%）平均含水量w （%）干密度d ρ（g/cm³）压实度K （%）取样部位湿密度环刀+土质量1m （g）环刀质量2m （g）湿密度w ρ（g/cm³）干密度盒号盒+湿土质量3m （g）盒+干土质量4m （g）盒质量5m （g）含水量w （%）平均含水量w （%）干密度d ρ（g/cm³）压实度K （%）检测说明V m m w 21-=ρ，1005443⨯--=m m m m w ，w wd 01.01+=ρρ，100⨯=cd K ρρ校核：主检：。
环刀法压实度实验回填测干密度,含水率土的密度是指土的单位体积的质量。
一般常用环刀法或蜡封法测定粘性土的密度，两者的主要区别在于测定土的体积的方法不同。
环刀法适用于较均一、可塑的粘性土。
蜡封法适用于土中含有粗粒，或者坚硬易碎难以用环刀切割的土，或者试样量少，只有小块、形状不规则的土样时使用。
对于饱和松散土、淤泥、饱和软粘土，不易取出原状样的土，可采用放射性同位素在现场测定其天然密度。
砂土、砾石土，可在现场挖坑用灌砂法测定。
1本试验方法适用于细粒土。
2本试验所用的主要仪器设备，应符合下列规定：（1）环刀：内径61.8mm和79.8mm，高度20mm。
（2）天平：称量500g，最小分度值0.1g；称量200g，最小分度值O.01g。
3环刀法测定密度，应按下列步骤进行：（1）测定环刀的质量及体积用测径卡尺测量环刀的内径及高度，计算得环刀的体积；然后，将环刀置于天平上称得环刀质量m1。
（2）切取土样在环刀内壁涂凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样。
（3）测定环刀和土样之质量擦净环刀外壁，称环刀和土的总质量m2。
（4）测土样含水率从余土中取代表性试样测定含水率w。
4试样的密度，应按下式计算：ρ=（m2-m1）/V式中ρ——试样的密度(g／cm3)，准确到0.01g／cm3。
5试样的干密度，应按下式计算：ρd=ρ/(1+0.01w)6本试验应进行两次平行测定，两次测定的差值不得大于O.03g／cm3。
，取两次测值的平均值。
回填测干密度,含水率回填测干密度,含水率。
环刀法测定压实度一、目的和适用范围1、本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。
2 、本方法适用于细粒土及无机结合料稳定细粒土的密度。
但对无机结合料稳定细粒土，其龄期不宜超过 2d ，且宜用于施工过程中的压实度检验。
二、仪具与材料本试验需要下列仪具与材料：1 、人工取土器：包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。
2 、天平：感量 0.1g （用于取芯头内径小于 70mm 样品的称量），或 1.0g （用于取芯头内径 100mm 样品的称量）。
3 、其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。
三、方法与步骤1 、按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度 ( ρ dmax ) 及最佳含水量 ( w 0 ) 。
2 、用人工取土器测定砂性土或砂层密度时的步骤：（ 1 ）擦净环刀，称取环刀质量 M 2 ，准确至 0 . 1g. （ 2 ）在试验地点，将面积约30cm × 30cm 的地面清扫干净，并将压实层铲表面浮动及不平整的部分，达一定深度，使环刀打下后，能达到要求的取土深度，但不得将下层扰动。
（ 3 ）将定向筒齿钉固定于铲平的地面上，顺次将环刀、环盖放入定向筒内与地面垂直。
（ 4 ）将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。
（ 5 ）去掉击实锤和定向筒，用镐将环刀试样挖出。
（ 6 ）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止。
（ 7 ）擦净环刀壁，用天平称取出环刀及试样合计质量 M 1 ，准确至 0 . 1g . （ 8 ）自环刀中取出试样，取具有代表性的试样，测定其含水量（ w ）。
3 、本试验须进行两次平行测定，其平行差值不得大于 0 . 03g /cm 3 。
求其算术平均值。
四、计算按式（4--10）计算试验的含水量。
100%s sm m m ω-=⨯ 式中：w —含水率（%），计算至0.1m —湿土质量（g ）ms —干土质量（g ）按式（ 4 — 11 ）、（ 4 — 12 ）计算试样的湿度及干密度：（ 4 — 11 ）10.01d ρρω=+ （ 4 — 12 ） 式中： ρ w ——试样的湿密度（ g/cm 3 ） ；ρ d ——试样的干密度（ g/cm 3 ）；m 1 ——环刀与试样合计质量（ g ）；m 2 ——环刀质量（ g ）；V ——环刀体积（cm 3）w ——试样的含水量（ % ）。
