杭州海兴电器有限公司低压电力用户集中抄表系统集中器上行通讯规约（试行）2008年9月1日发布 2008年9月15日实施海兴电器有限公司发布目录1 概述 (1)2 术语 (2)3 通讯规约 (4)3.1 协议层次描述 (4)3.2 加密压缩帧格式 (4)3.3 应用层（MRAL） (5)3.3.1 帧格式 (5)3.3.2 通讯数据格式 (10)3.4 集中器级联规约 (20)3.4.1 集中器级联方案 (20)3.4.2 级联命令 (21)3.4.3级联传输控制 (22)3.4.4集中器抄读配变终端日冻结电量 (23)3.5 集中器实时召测命令 (24)3.6 取消集中器召测命令 (26)3.7 集中器对表拉合闸控制 (26)3.8 集中器抄收日常综合数据 (28)3.9 集中器抄收重点户整点数据 (28)3.10 抄收测量点其他数据 (33)3.11 集中器增加、修改、删除表号 (34)3.12 集中器抄收电表表号 (38)3.13 集中器校时 (38)3.13.1 写对象参数命令对时 (38)3.13.2 实时写对象参数命令校时 (39)4 附录 (40)4.1 数据项编码与格式 (40)4.1.1 集中器参数 (40)4.1.2 测量点参数 (44)4.1.3 测量点数据 (45)4.1.4 前置机参数 (55)4.2 告警编码 (56)4.3 错误编码 (57)4.4 异常告警参数配置 (57)1概述本规约规定了低压电力用户集中抄表系统集中器与前置机、厂商分析程序、应用服务器的通讯以及集中器之间级联通讯的通讯规约。
本规约参考了DL-535-96《电力负荷控制系统数据传输规约》，DL/T 645-1997《多功能电能表通信规约》，广东电网公司《大客户电力负荷管理系统通讯规约（第二版）》。
低压电力用户所需采集的数据具有测量点数目多、时间跨度长、数据项相对较少的特点。
为了提高这类数据通信的效率，特别是新出现的GPRS、CDMA等方式，特制定了本通讯规约。

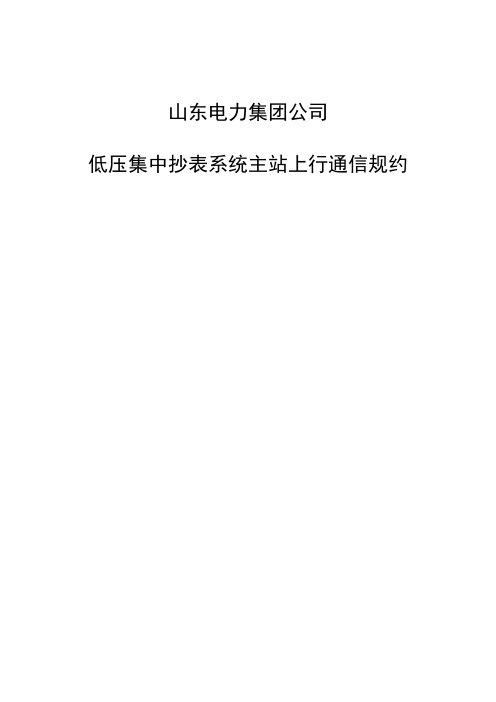

山东电力集团公司低压集中抄表系统主站上行通信规约目录1 范围 (1)2 规范性引用文件 (1)3 术语、定义和缩略语 (1)4 居民集抄系统结构 (2)5 通讯规约 (3)5.1协议层次描述 (3)5.2应用层（FAAL） (3)5.3通讯接口层 (18)6 附录 (18)6.1数据项编码与格式 (18)6.2错误编码.............................................................................. 错误！未定义书签。
6.3任务描述 (34)6.4告警编码 (35)6.5异常告警的默认参数配置 .......................................................... 错误！未定义书签。
1范围本规范规定了低压集中抄表系统主站和集中器之间进行数据传输的帧格式、数据编码及传输规则。
本规范适用于点对点、一点对多点的通信方式，适用于主站对集中器执行主从问答方式以及集中器主动上传方式的通信。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。
凡是不注明日期的引用文件，其最新版本适用于本规范。
GB/T18657.1-2002 远动设备及系统第5部分传输规约第1篇传输帧格式GB/T18657.2-2002 远动设备及系统第5部分传输规约第2篇链路传输规则GB/T18657.3-2002 远动设备及系统第5部分传输规约第3篇应用数据的一般结构GB/T 19897.1-2005 自动抄表系统低层通讯协议直接本地数据交换GB/T 19897.3-2005 自动抄表系统低层通讯协议面向连接的异步数据交换的物理层服务进程GB/T 19897.4-2005 自动抄表系统低层通讯协议基于HDLC协议的数据链路层DL-535-1996 电力负荷控制系统数据传输规约DL/T 698.2-2008 主站技术规范DL/T 698.3-2008 电能信息采集终端技术规范DL/T614-1997 多功能电能表DL/T645-2007 多功能电能表通信规约山东电力集团公司用电现场服务与管理系统通讯规约山东电力集团公司用电现场服务与管理系统通讯补充规约3术语和定义下列术语和定义适用于本标准。
广东电网的集中器主要有以下功能：1．集中器登录，登录退出，心跳集中器上电之后，发送登录帧登录主站。
主站正常响应之后，建立连接。
也可以集中器发送登录退出帧到主站，断开连接。
集中器一段时间就向主站发送心跳帧，判断通讯时候正常。
如果异常，进入集中器从新发送登录帧登录主站。
2．集中器参数设置其中包括主站地址，连接方式以太网还是GPRS/CDMA等，主站ip及端口号，通讯类型，权限，密码，定时任务起始时间以及间隔。
根据集中器连接方式可以判断是主集中器还是从集中器。
设置主集中器下边的从集中器地址。
设置重点用户数据上传时间，日冻结数据上传时间。
以及月末冻结数据抄读时间以及上报时间。
集中器上电之后，读取这些参数，开始工作。
设置告警使能控制字，使集中器主动上报告警信息。
3．增加，删除修改电能表信息增加或批量增加电能表信息到集中器中，包括电表类型：总表/用户表通讯方式：485方式/载波通讯表/其他电表类型：单相电子表/机械表/简易多功能表/多功能总表。
以及载波电能表的4级路由信息，以及485电能表对应得采集器地址。
不存在ff填写。
相位，拉合闸信息，线路，表箱等信息。
也可以删除上述已经存在的电表信息。
4．定时抄表其中包括重点用户的小时数据，以及日冻结数据，和月末冻结数据。
定时任务，在指定时间和时间间隔，集中器会抄读这些日常综合数据和重点用户整点数据。
这些数据在指定时间会主动上报到主站，或者主站主动来抄读这些冻结数据。
5．实时召测主站可以实时抄读一块（多块）电能表的一个或者一组数据项。
并可取消招测。
集中器在一定时间内将抄读信息发送到主站。
从集中器下的电表可以通过，主集中器到从集中器之间级联485，被主站实时招测。
6．集中器校时2种方式：一种不考虑网络延时，写对象参数命令校时。
可以只对集中器校时，也可以先对集中器校时，集中器再对电表校时。
另一种要考虑网络延时，实时写对象参数命令校时。
计算得到主站与集中器的时间误差等于实际测得误差减去在网络中延时的1/2 。
充电桩终端与主站通信规约扩展参数设置与查询命令Fn定义一类数据Fn定义数据转发命令Fn定义请求3类数据（事件AFN=0EH）1、F201结算电价2、F202 黑名单黑名单设置下行帧格式：3、一类数据F202 终端保存的最后一条黑名单记录4、一类数据F203充电卡的黑白状态下行：上行：5、数据转发F200结算设备通过终端向主站查询充电卡的结算信息当结算设备发现充电卡处于未结算状态时，结算设备通过终端向主站查询充电卡的结算状态，终端收到主站的应答后，通过无线模块发送给结算设备。
如结算设备在45秒内未收到应答帧，重发请求。
推荐重发3次。
终端收到的主站应答帧格式：主站未查询到有效记录时，结算标志置为1，卡号为请求卡号，其余信息填充0。
6、数据转发F201结算设备通过终端向主站发送充电卡的结算信息充电结束后，结算设备通过终端向主站发送充电卡的结算信息，终端收到主站的应答后，通过无线模块发送给结算设备。
如结算设备在45秒内未收到应答帧，重发请求。
推荐重发3次。
重发3次仍未正确应答10分钟后在重发。
终端向主站发送帧格式：终端收到的主站应答帧格式：主站未能正常发送结算信息给后台时，应答帧中状态字节置为1。
2010.12.13 查询未结算信息时增加流水交易号。
2010.12.17 7、充电桩设备故障报警记录68,8e,00,8e,00,68,c4,99,02,61,ea,00,0e,61,00,00,01,00,3e,02,3d,3e,3c,11,66,45,22,06,05,f7,20,92,87,11,11,10,00,10,00,00,00,6c,16,ERC60：充电桩设备故障报警记录充电桩设备故障报警记录的数据格式见表：——故障报警类型每一位状态定义：BIT0:A口电压告警(1为告警,0为正常) BIT1:A口空开状态（1为合、0为分）BIT2:A口充电状态(1为开始,0为停止) BIT3:A口电表通讯异常（1为异常、0为正常）BIT4:B口电压告警(1为告警,0为正常) BIT5:B口空开状态（1为合、0为分）BIT6:B口充电状态(1为开始,0为停止) BIT7:B口电表通讯异常（1为异常、0为正常）BIT8:A口接头断停止充电(1为触发,0未触发) BIT9:A口过欠压停止充电（1为触发、0未触发）BIT10:A口过负荷停止充电(1为触发,0未触发) BIT11:结算设备与充电装通讯异常（1为异常、0为正常）、BIT12:B口接头断停止充电(1为触发,0未触发) BIT13:B口过欠压停止充电(1为触发,0未触发)BIT14:B口过负荷停止充电(1为触发,0未触发)BIT15-BIT31为以后预留默认为0；8、请求2类数据（AFN=0D）请求2类数据命令Fn定义9、一类数据F204充电桩的时钟及当前执行电价。
1.2 系统原理电力线载波通信是利用输电线作为传输媒介通讯方法。
本终端关键有五部分组成：电源单元、处理单元、通信单元、GPRS单元，框图以下图1所表示。
其中电源单元给GPRS单元、处理单元、通信接口供电。
GPRS单元经过移动企业GPRS网络同主站通讯，把终端信息传输给主站，并实施来自主站命令。
处理单元对多种数据进行统计分析后保留在处理单元flash芯片内等候主站召测，同时处理单元也实施主站下发命令，处理单元还配置有标准RS232口，供现场通讯。
通信接口配置了标准232接口和RS485接口。
1.4 功效特点●交流采样功效测控管理终端含有交流采样模块，能够采集并计算三相电压、电流、功率、需量、有没有功电量等。
●抄表功效抄读电能表正反有功电量、四象限无功电量、电压、电流、有功功率及无功功率，冻结电量等。
●数据抄读及存放功效终端能够抄读和存放不一样数据。
●通信功效终端和主站通信支持GPRS/CDMA ，而且有当地维护接口。
●时钟管理时钟误差 0.12S/h ，时钟保持大于。
终端部件及安装说明2.1终端结构●终端结构部件终端分为三个部分：显示部分、模块部分、接线端子部分。
2.2终端安装图安装尺寸：275mm ×160mm终端上部有挂钩螺钉孔,用M6×15螺钉固定,终端下部有2个安装PA4×10或PA4×12自攻螺钉固定,按下图所表示安装尺寸在底板上先钻好孔。
底座固定在坚固、耐火、不易震动物体上。
请勿安装在较薄胶合板或较脆弱墙壁表面材料上,不然螺丝可能脱落,使设备跌落；切勿使用钉子、胶带或其它不牢靠东西,将设备固定在墙上,不然长久使用和震动使用设备后挂环,把设备安装在墙壁或表箱中设备底部还有安装孔,帮助固定设备。
终端外壳及尺寸：✓外壳组成；由五部分组成：底壳、面壳、端子盒、通讯模块盒和GPRS模块盒，本体门和端子盒可加铅封。
✓外壳尺寸；290mm×176mm×95mm✓端子设计接线端子强弱电分层排列，加强电气绝缘性能。
集中器上行通信故障分析及处理作者：余波来源：《山东工业技术》2019年第01期摘要：随着集抄系统建设规模和覆盖率的提高，对集抄系统在线率与实抄率的要求也更高了，集中器上行通信故障是导致集抄系统在线率与实抄率降低的重要原因。
本文通过对集中器上行通信故障的分析与研究，有针对的提出了处理方法。
关键词：集中器;上行通信;故障分析;处理DOI：10.16640/ki.37-1222/t.2019.01.1300 前言集中器作为远程集抄系统中的核心部件，在远程集抄系统中起着承上启下的作用，是主站与智能电表之间联系的纽带。
其下行通信利用电力载波和RS-485通信技术对各智能电表的数据进行集中采集、存储和管理，上行通信则通过电话线、GPRS通道将智能电表的数据传输到主站。
在上行通信故障中，由于各种原因使集中器不能通过GPRS/CDMA登录主站或与主站通信失败（集中器离线），造成主站不能下发档案、集中器数据无法上传至主站，一台装置离线会造成整个台区的电表抄录失败，严重影响低压集抄的在线率与抄收率。
因此，集中器上行通信故障是集抄运行维护工作中优先、重点处理的故障。
集中器上行通信的故障及处理主要有以下几个方面：1 移动通信网络或网络信号故障（1）GPRS远程无线数传是依靠成熟的GPRS/GSM网络，在网络覆盖区域内可以快速组建数据通讯，实现实时远程数据传输。
移动通信网络无法覆盖到集中器安装的小区、地下室、低压房、电管井及有屏蔽或信号干扰时，集中器就会出现没信号的样子或者信号很弱的样子，无法上线。
这种情况应先咨询移动通信运营公司（移动、联通、电信）查明原因再进一步解决问题。
如有必要可以将集中器移到有信号或信号较强的地方安装或将集中器通信天线加长至有信号或信号强的地方。
（2）移动通信网络在调试、优化、保养的过程中也有可能造成信号不稳定，一般网络恢复正常，网络信号都会恢复正常。
（3）天线松，接触不好，会造成集中器无信号或信号弱。
_____________________________________集中器数据传输上行规约（试行）_________________________________集中器数据传输上行规约－2007Power user automatic meter reading systemData transmission protocol of concentrator－2007（试行）I_____________________________________集中器数据传输上行规约（试行）_________________________________目录一前言 (1)二扩充部分 (1)1 术语和定义 (1)1.1 集中器 (1)1.2 级联集中器 (1)1.3 低压客户表 (2)1.4 表序号 (2)1.5 采集终端 (2)2 报文应用及数据结构 (2)2.1 低压客户集抄设置参数（AFN=84H） (2)2.1.1下行报文 (2)2.1.1.1 Fn和pn定义 (3)2.1.1.2 Fn的数据单元格式 (3)2.1.1.3 上行报文 (11)2.2 低压客户集抄控制命令（AFN=85H） (11)2.2.1 下行报文 (11)2.2.1.1 Fn和pn定义 (11)2.2.1.2 Fn的数据单元格式 (12)2.2.2 上行报文 (15)2.3 低压客户集抄查询参数（AFN=8AH） (17)2.3.1 下行报文 (17)2.3.1.1 无数据单元的下行报文 (17)2.3.1.2 无数据单元下行报文的Fn和pn定义 (17)2.3.1.3 带数据单元的下行报文 (18)2.3.2 上行报文 (19)2.3.2.1 Fn和pn定义 (19)2.3.2.2 Fn的数据单元格式 (19)2.4 低压客户集抄请求1类数据（AFN=8CH） (20)2.4.1 下行报文 (20)2.4.1.1 Fn和pn定义 (20)2.4.1.2 低压集抄实时抄表数据类命令数据单元 (22)2.4.2 上行报文 (22)2.4.2.1 响应报文组织规则 (22)2.4.2.2 Fn和pn定义 (23)2.4.2.3 Fn的数据单元格式 (23)2.5 低压客户集抄请求2类数据（AFN=8DH） (33)2.5.1 下行报文 (33)2.5.1.1 Fn和pn定义 (34)2.5.1.2 数据单元格式 (34)I2.5.2 上行报文 (36)2.5.2.1 响应报文组织规则 (36)2.5.2.2 Fn和pn定义 (36)2.5.2.3 Fn的数据单元格式 (36)2.6 低压客户集抄请求3类数据（AFN=8EH） (38)2.6.1 下行报文 (38)2.6.1.1 Fn和pn定义 (38)2.6.1.2 F1、F2数据单元格式 (38)2.6.2 上行报文 (38)2.6.2.1 Fn和pn定义 (39)2.6.2.2 F1、F2的数据单元格式 (39)2.6.2.3 事件记录数据格式 (39)2.6.2.4 ERC的数据格式 (39)A.1 数据格式01 (47)A.2 数据格式02 (47)A.3 数据格式03 (47)A.4 数据格式04 (48)A.5 数据格式05 (48)A.6 数据格式06 (48)A.7 数据格式07 (48)A.8 数据格式08 (48)A.9 数据格式09 (48)A.10 数据格式10 (48)A.11 数据格式11 (49)A.12 数据格式12 (49)A.13 数据格式13 (49)A.14 数据格式14 (49)A.15 数据格式15 (49)A.16 数据格式16 (50)A.17 数据格式17 (50)A.18 数据格式18 (50)A.19 数据格式19 (50)A.20 数据格式20 (50)A.21 数据格式21 (50)A.22 数据格式22 (50)A.23 数据格式23 (50)A.24 数据格式24 (51)A.25 数据格式25 (51)A.26 数据格式26 (51)A.27 数据格式27 (51)A.28 数据格式28 (52)_____________________________________集中器数据传输上行规约（试行）_________________________________A.29 数据格式29 (52)A.30 数据格式30 (52)A.31 数据格式31 (53)A.32 数据格式32 (53)A.33 数据格式33 (53)A.34 数据格式34 (53)A.35 数据格式35 (53)A.36 数据格式36 (54)A.37 数据格式37 (54)A.38 数据格式38 (54)A.39 数据格式39 (54)A.40 数据格式40 (54)附录B 事件代码 (55)附录C 出错否认代码ERR (56)附录D Q/GDW130-2005《电力负荷管理系统数据传输规约》的功能应用 (56)附录E 简易式集中器通信地址设置方案 (57)附录F 集中器通信地址规则 (58)III_____________________________________集中器数据传输上行规约（试行）_________________________________一前言本规约是在“Q/GDW130-2005《电力负荷管理系统数据传输规约》”的基础上进行扩充，满足湖南省低压客户集中自动化抄表系统技术条件，实现低压客户集中自动化抄表系统和部分配变监测系统功能的集成。
