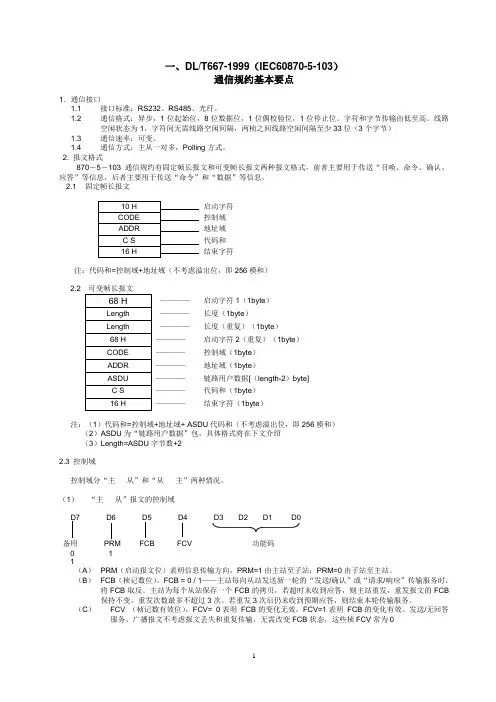

一、DL/T667-1999(IEC60870-5-103)通信规约基本要点1. 通信接口1.1 接口标准:RS232、RS485、光纤。
1.2 通信格式:异步,1位起始位,8位数据位,1位偶校验位,1位停止位。
字符和字节传输由低至高。
线路空闲状态为1,字符间无需线路空闲间隔,两桢之间线路空闲间隔至少33位(3个字节)1.3 通信速率:可变。
1.4 通信方式:主从一对多,Polling方式。
2. 报文格式870-5-103通信规约有固定帧长报文和可变帧长报文两种报文格式,前者主要用于传送“召唤、命令、确认、应答”等信息,后者主要用于传送“命令”和“数据”等信息。
2.1 固定帧长报文启动字符控制域地址域代码和结束字符注:代码和=控制域+地址域(不考虑溢出位,即256模和)2.2————启动字符1(1byte)————长度(1byte)————长度(重复)(1byte)————启动字符2(重复)(1byte)————控制域(1byte)————地址域(1byte)————链路用户数据[(length-2)byte]————代码和(1byte)————结束字符(1byte)注:(1)代码和=控制域+地址域+ ASDU代码和(不考虑溢出位,即256模和)(2)ASDU为“链路用户数据”包,具体格式将在下文介绍(3)Length=ASDU字节数+22.3 控制域控制域分“主 从”和“从 主”两种情况。
(1)“主 从”报文的控制域D7 D6 D5 D4 D3 D2 D1 D0备用PRM FCB FCV 功能码0 11(A)PRM(启动报文位)表明信息传输方向,PRM=1由主站至子站;PRM=0由子站至主站。
(B)FCB(桢记数位)。
FCB = 0 / 1——主站每向从站发送新一轮的“发送/确认”或“请求/响应”传输服务时,将FCB取反。
主站为每个从站保存一个FCB的拷贝,若超时未收到应答,则主站重发,重发报文的FCB保持不变,重发次数最多不超过3次。

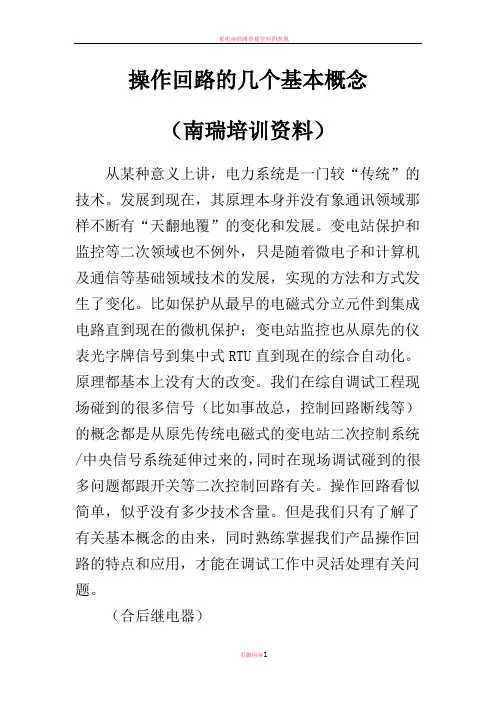

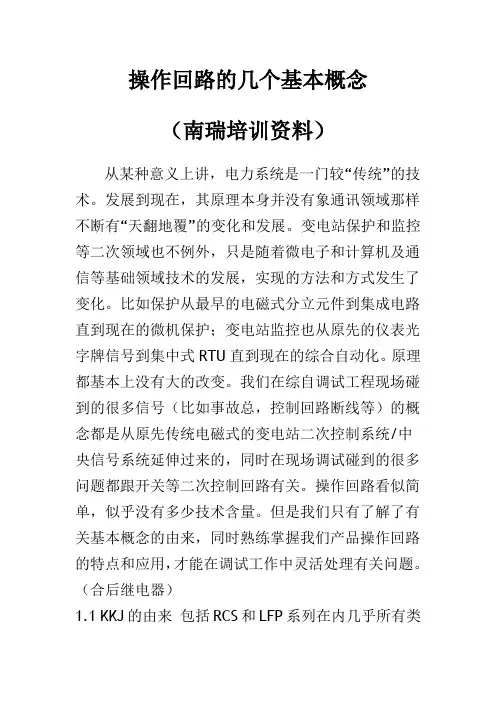

操作回路的几个基本概念(南瑞培训资料)从某种意义上讲,电力系统是一门较“传统”的技术。
发展到现在,其原理本身并没有象通讯领域那样不断有“天翻地覆”的变化和发展。
变电站保护和监控等二次领域也不例外,只是随着微电子和计算机及通信等基础领域技术的发展,实现的方法和方式发生了变化。
比如保护从最早的电磁式分立元件到集成电路直到现在的微机保护;变电站监控也从原先的仪表光字牌信号到集中式RTU直到现在的综合自动化。
原理都基本上没有大的改变。
我们在综自调试工程现场碰到的很多信号(比如事故总,控制回路断线等)的概念都是从原先传统电磁式的变电站二次控制系统/中央信号系统延伸过来的,同时在现场调试碰到的很多问题都跟开关等二次控制回路有关。
操作回路看似简单,似乎没有多少技术含量。
但是我们只有了解了有关基本概念的由来,同时熟练掌握我们产品操作回路的特点和应用,才能在调试工作中灵活处理有关问题。
(合后继电器)1.1 KKJ的由来包括RCS和LFP系列在内几乎所有类型的操作回路都会有KKJ继电器。
它是从电力系统KK操作把手的合后位置接点延伸出来的,所以叫KKJ。
传统的二次控制回路对开关的手合手分是采用一种俗称KK开关的操作把手。
该把手有“预分-分-分后、预合-合-合后”6个状态。
其中“分、合”是瞬动的两个位置,其余4个位置都是可固定住的。
当用户合闸操作时,先把把手从“分后”打到“预合”,这时一副预合接点会接通闪光小母线,提醒用户注意确认开关是否正确。
从“预合”打到头即“合”。
开关合上后,在复位弹簧作用下,KK把手返回自动进入“合后”位置并固定在这个位置。
分闸操作同此过程类似,只是分闸后,KK把手进入“分后” 位置。
KK 把手的纵轴上可以加装一节节的接点。
当KK把手处于“合后” 位置时,其“合后位置”接点闭合。
KK把手的“合后位置”“分后位置”接点的含义就是用来判断该开关是人为操作合上或分开的。
“合后位置”接点闭合代表开关是人为合上的;同样的“分后位置” 接点闭合代表开关是人为分开的。

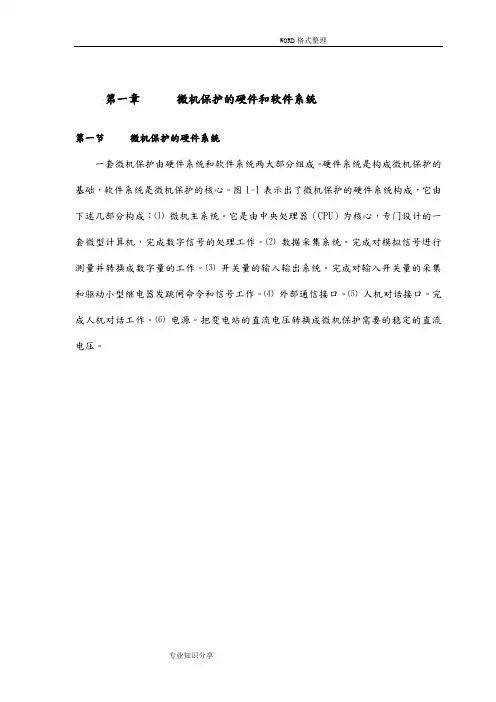

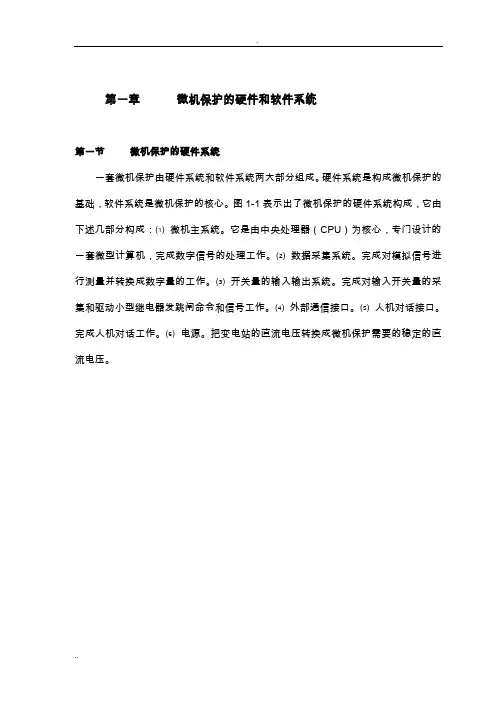

第一章微机保护的硬件和软件系统第一节微机保护的硬件系统一套微机保护由硬件系统和软件系统两大部分组成。
硬件系统是构成微机保护的基础,软件系统是微机保护的核心。

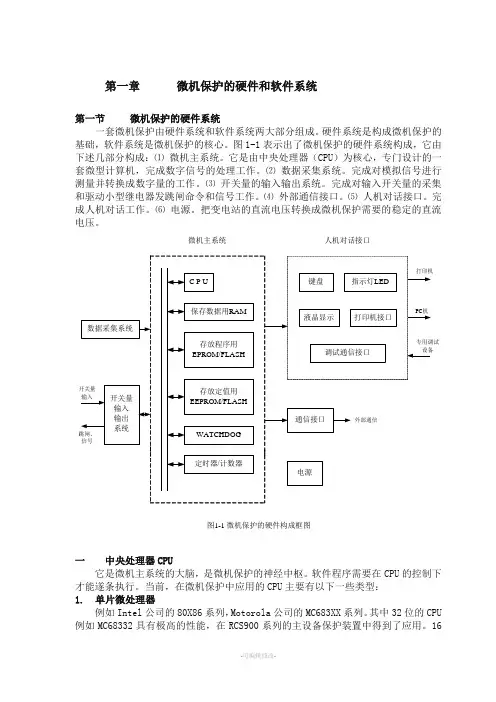

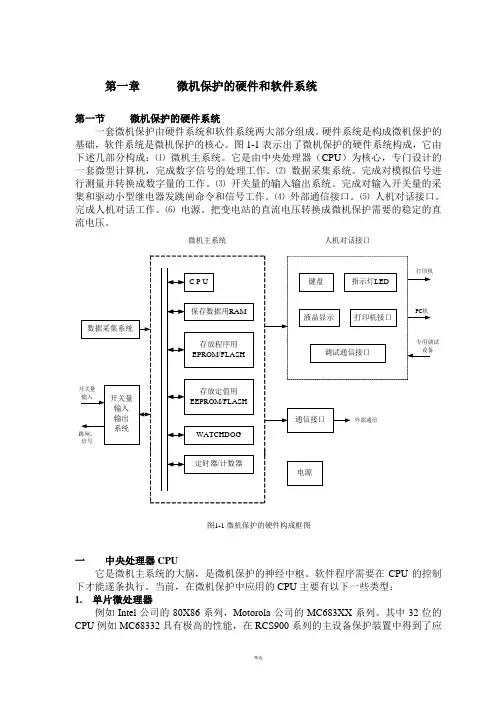

图1-1表示出了微机保护的硬件系统构成,它由下述几部分构成:⑴微机主系统。
它是由中央处理器(CPU)为核心,专门设计的一套微型计算机,完成数字信号的处理工作。
⑵数据采集系统。
完成对模拟信号进行测量并转换成数字量的工作。
⑶开关量的输入输出系统。
完成对输入开关量的采集和驱动小型继电器发跳闸命令和信号工作。
⑷外部通信接口。
⑸人机对话接口。
完成人机对话工作。
⑹电源。
把变电站的直流电压转换成微机保护需要的稳定的直流电压。
微机主系统人机对话接口图1-1 微机保护的硬件构成框图一中央处理器CPU它是微机主系统的大脑,是微机保护的神经中枢。
软件程序需要在CPU的控制下才能遂条执行。
当前,在微机保护中应用的CPU主要有以下一些类型:1.单片微处理器例如Intel公司的80X86系列,Motorola公司的MC683XX系列。
其中32位的CPU例如MC68332具有极高的性能,在RCS900系列的主设备保护装置中得到了应用。
16位的如Intel公司的80296,在RCS900型的线路、主设备保护中用到了该芯片。
2.数字信号处理器(DSP)它将很多器件,包括一定容量的存储器都集成在一个芯片中,所以外围电路很少。
因而这种数字信号处理器的突出特点是运算速度快、可靠性高、功耗低。
它执行一条指令只需数十纳秒(ns),而且在指令中能直接提供数字信号处理的相关算法。
因此特别适宜用于构成工作量较大、性能要求高的微机保护。
在RCS900型的线路、主设备保护中,保护的计算工作都是由DSP来完成的,使用的芯片是AD公司的DSP-2181。
二存储器用以保存程序、定值、采样值和运算中的中间数据。
存储器的存储容量和访问时间将影响保护的性能。
在微机保护中根据任务的不同采用的存储器有下述三种类型的存储器。
培训总结本月,有幸参加公司组织新疆区域运维人员赴南瑞继保参加培训;围绕风电场典型配置,结合实际需求,理论讲解与动手实践并举;并就现场设备存在问题与厂家技术人员交流。
期间,获益良多;现将本人培训总结如下:一、PCS931-G超高压线路保护装置:1.PT断线原理及处理措施;1)判据一:单相或两相断线,出现零序分量,3U0>8V;判据二:母线PT检测正序电压小于33V,3U0<8V;判据三:线路PT检测正序电压小于33V,3U0<8V,TWJ=0或I∮=0.08I N;延时1.25秒报警,恢复10ss自复归。
2)对相关保护的影响:对距离保护及零序方向过流保护影响较大,故障时闭锁;3)保护补充防范措施:设置单相过流保护及零序过流保护,在PT断线闭锁距离保护期间投入;此时,注意不能退出已闭锁相关保护压板,否则补充保护失效。
2.重合闸检同期判据:母线、线路有压且大于40V,合闸角度小于同期合闸角;3.CT断线原理及处理措施;1)外部判据:有自产零序电流,无零序电压,延时10s报警;内部判据:自产零序电流与外接零序电流相互对比小于0.75倍时,延时200ms报警;2)对相关保护的影响:对距离保护影响不大,主要对零序过流保护有影响;此时,可保留零序II段保护,因为其固定带方向,定值可躲过故障;零序III段定值较小,可能不带方向,误动可能性较高,因此需退出;3)CT断线瞬间,断线侧启动元件及差动继电器可能动作,但对侧启动元件不动作,不会向本侧发差动保护动作信号,从而保证差动保护不会误动作。
非断线侧经延时后报“长期有差流”。
4.重合闸装置充电条件:开关合位、压力正常、重合闸投入、无外部闭锁信号;重合闸外部闭锁信号:稳控装置跳闸信号、备自投装置跳闸信号、母差保护跳闸信号。
二、PCS-915A-G超高压线路保护装置:1.母线电流差动保护,TA的正极性端均指向母线侧;2.母线差动动作方程,实现保护区内故障正确动作,区外故障正确制动;3.差动II段保护固定延时25ms,其目的是为防止充电时容性电流;4.三相不一致判据:判断TWJ或辅助触点位置,或判断复合电压;5.失灵保护判据:保护跳闸信号,断路器回路仍有电流,闭锁重合闸,启动失灵保护信号;6.母差CT断线闭锁差动保护一般均设置出口经复压闭锁元件;正序、零序、负序电压判据为“或”的关系;7.CT断线判据:判据一:任一支路零序电流大于0.25倍的最大电流与0.04倍的额定电流之和,延时5s报警;判据二:差动电流大于TA断线整定值,延时5s报警;判据三:大差差流小于TA断线整定值,两个小差电流均大于定值,延时5s报母联TA断线;不闭锁母差保护,自动切至单母方式。
操作回路的几个基本概念(南瑞培训资料)从某种意义上讲,电力系统是一门较“传统”的技术。
发展到现在,其原理本身并没有象通讯领域那样不断有“天翻地覆”的变化和发展。
变电站保护和监控等二次领域也不例外,只是随着微电子和计算机及通信等基础领域技术的发展,实现的方法和方式发生了变化。
比如保护从最早的电磁式分立元件到集成电路直到现在的微机保护;变电站监控也从原先的仪表光字牌信号到集中式RTU直到现在的综合自动化。
原理都基本上没有大的改变。
我们在综自调试工程现场碰到的很多信号(比如事故总,控制回路断线等)的概念都是从原先传统电磁式的变电站二次控制系统/中央信号系统延伸过来的,同时在现场调试碰到的很多问题都跟开关等二次控制回路有关。
操作回路看似简单,似乎没有多少技术含量。
但是我们只有了解了有关基本概念的由来,同时熟练掌握我们产品操作回路的特点和应用,才能在调试工作中灵活处理有关问题。
(合后继电器)1.1 KKJ的由来包括RCS和LFP系列在内几乎所有类型的操作回路都会有KKJ继电器。
它是从电力系统KK 操作把手的合后位置接点延伸出来的,所以叫KKJ。
传统的二次控制回路对开关的手合手分是采用一种俗称KK开关的操作把手。
该把手有“预分-分-分后、预合-合-合后”6个状态。
其中“分、合”是瞬动的两个位置,其余4个位置都是可固定住的。
当用户合闸操作时,先把把手从“分后”打到“预合”,这时一副预合接点会接通闪光小母线,提醒用户注意确认开关是否正确。
从“预合”打到头即“合”。
开关合上后,在复位弹簧作用下,KK把手返回自动进入“合后”位置并固定在这个位置。
分闸操作同此过程类似,只是分闸后,KK 把手进入“分后” 位置。
KK把手的纵轴上可以加装一节节的接点。
当KK把手处于“合后” 位置时,其“合后位置”接点闭合。
KK把手的“合后位置” “分后位置”接点的含义就是用来判断该开关是人为操作合上或分开的。
“合后位置”接点闭合代表开关是人为合上的;同样的“分后位置” 接点闭合代表开关是人为分开的。
第一章微机保护的硬件和软件系统第一节微机保护的硬件系统一套微机保护由硬件系统和软件系统两大部分组成。
硬件系统是构成微机保护的基础,软件系统是微机保护的核心。
图1-1表示出了微机保护的硬件系统构成,它由下述几部分构成:⑴微机主系统。
它是由中央处理器(CPU)为核心,专门设计的一套微型计算机,完成数字信号的处理工作。
⑵数据采集系统。
完成对模拟信号进行测量并转换成数字量的工作。
⑶开关量的输入输出系统。
完成对输入开关量的采集和驱动小型继电器发跳闸命令和信号工作。
⑷外部通信接口。
⑸人机对话接口。
完成人机对话工作。
⑹电源。
把变电站的直流电压转换成微机保护需要的稳定的直流电压。
微机主系统人机对话接口图1-1 微机保护的硬件构成框图一中央处理器CPU它是微机主系统的大脑,是微机保护的神经中枢。
软件程序需要在CPU的控制下才能遂条执行。
当前,在微机保护中应用的CPU主要有以下一些类型:1. 单片微处理器例如Intel公司的80X86系列,Motorola公司的MC683XX系列。
其中32位的CPU 例如MC68332具有极高的性能,在RCS900系列的主设备保护装置中得到了应用。
16位的如Intel公司的80296,在RCS900型的线路、主设备保护中用到了该芯片。
2. 数字信号处理器(DSP)它将很多器件,包括一定容量的存储器都集成在一个芯片中,所以外围电路很少。
因而这种数字信号处理器的突出特点是运算速度快、可靠性高、功耗低。
它执行一条指令只需数十纳秒(ns),而且在指令中能直接提供数字信号处理的相关算法。
因此特别适宜用于构成工作量较大、性能要求高的微机保护。
在RCS900型的线路、主设备保护中,保护的计算工作都是由DSP来完成的,使用的芯片是AD公司的DSP-2181。
二存储器用以保存程序、定值、采样值和运算中的中间数据。
存储器的存储容量和访问时间将影响保护的性能。
在微机保护中根据任务的不同采用的存储器有下述三种类型的存储器。
第一章微机保护的硬件和软件系统第一节微机保护的硬件系统一套微机保护由硬件系统和软件系统两大部分组成。
硬件系统是构成微机保护的基础,软件系统是微机保护的核心。
图1-1表示出了微机保护的硬件系统构成,它由下述几部分构成:⑴微机主系统。
它是由中央处理器(CPU)为核心,专门设计的一套微型计算机,完成数字信号的处理工作。
⑵数据采集系统。
完成对模拟信号进行测量并转换成数字量的工作。
⑶开关量的输入输出系统。
完成对输入开关量的采集和驱动小型继电器发跳闸命令和信号工作。
⑷外部通信接口。
⑸人机对话接口。
完成人机对话工作。
⑹电源。
把变电站的直流电压转换成微机保护需要的稳定的直流电压。
微机主系统人机对话接口图1-1 微机保护的硬件构成框图一中央处理器CPU它是微机主系统的大脑,是微机保护的神经中枢。
软件程序需要在CPU的控制下才能遂条执行。
当前,在微机保护中应用的CPU主要有以下一些类型:1. 单片微处理器例如Intel公司的80X86系列,Motorola公司的MC683XX系列。
其中32位的CPU 例如MC68332具有极高的性能,在RCS900系列的主设备保护装置中得到了应用。
16位的如Intel公司的80296,在RCS900型的线路、主设备保护中用到了该芯片。
2. 数字信号处理器(DSP)它将很多器件,包括一定容量的存储器都集成在一个芯片中,所以外围电路很少。
因而这种数字信号处理器的突出特点是运算速度快、可靠性高、功耗低。
它执行一条指令只需数十纳秒(ns),而且在指令中能直接提供数字信号处理的相关算法。
因此特别适宜用于构成工作量较大、性能要求高的微机保护。
在RCS900型的线路、主设备保护中,保护的计算工作都是由DSP来完成的,使用的芯片是AD公司的DSP-2181。
二存储器用以保存程序、定值、采样值和运算中的中间数据。
存储器的存储容量和访问时间将影响保护的性能。
在微机保护中根据任务的不同采用的存储器有下述三种类型的存储器。

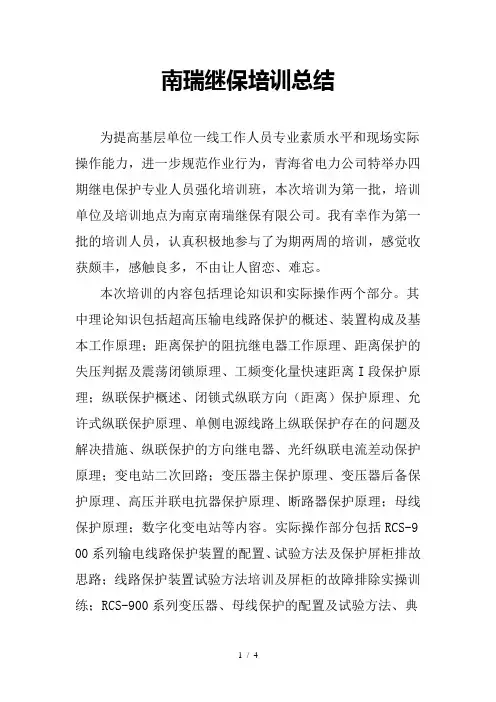

南瑞继保培训总结为提高基层单位一线工作人员专业素质水平和现场实际操作能力,进一步规范作业行为,青海省电力公司特举办四期继电保护专业人员强化培训班,本次培训为第一批,培训单位及培训地点为南京南瑞继保有限公司。
