分配器、衰减器及线路损耗计算

有线电视光网系统中光分路器的损耗计算一、光功率单位介绍在实际运用中，光功率单位常采用mw或分贝值dBm在有线电视系统中，利用场强仪测得的射频电平是以dBpV为单位表示的，dB表示一个相对值，如甲的功率为18dBm，乙的功率为10dBm，则可以说甲比乙大8dB，dBm是功率绝对值的单位，不要相互搞混淆了。

二、光分路器的分光比定义及电气参数光分路器类似于电缆传输网络中的分支器、分配器。

在实际的运用中，常常用光分路器把光发射机输出的光信号分成强度不等的几路输出，光强较大的一路传输到较远的设备，光强弱的一路传输到较近的距离，以使各个光节点都能得到近似相等的光功率。

光分路器对各支路光功率分配的比例称为分光比，分光比K定义为光分路器某输出端输出光功率与光分路器输出端总的输出光功率之比。

分光损耗：不同的分光比对光信号产生的损耗就叫做分光损耗，其值为-10lgK。

驸加损耗：光分路器把输入端的光信号按照预定的分光比对各个支路进行分配时，光信号通过光分路器时除分光损耗外，还有光分路器本身对光信号产生的损耗，这种损耗称为光分路器附加损耗。

插入损耗：插入损耗包括分光损耗和附加损耗两部分，即插入损耗(dB)=-10lgk+附加损耗。

同时光分路器还有频率响应、均匀性、隔离度等技术指标要求。

三、光链路损耗的计算光链路损耗包括三个部份：一是光缆对光信号强度产生的衰减；二是网络中各种接头、接点对光信号的衰减;三是网络中器件对光信号产生的衰减，例如光分路器的分光损耗和附加损耗。

光链路全程损耗可按下式计算：A=aL-10lgk+Ac+Af。

式中：A为光链路全程损耗，aL为光纤对所传输光信号的衰减，α为光衰减系数，L为光缆长度。

在设计中在光信号波长为1310nm时一般取α=O.4dB ／km，当光信号波长为1550nm时，可取α=0.25dB/Km(包括熔接损耗)。

Ac为插头损耗，每个接头可按0.5dB计算。

Af伪光分路器附加损耗，设计中可按下表所示值计算。

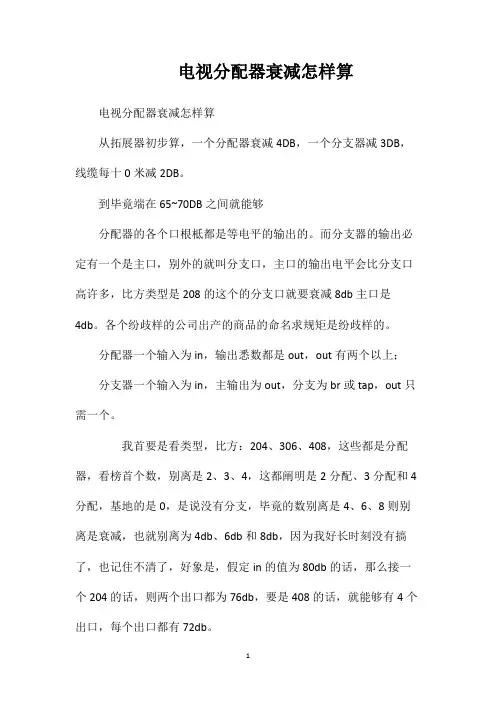

电视分配器衰减怎样算
电视分配器衰减怎样算
从拓展器初步算，一个分配器衰减4DB，一个分支器减3DB，线缆每十0米减2DB。

到毕竟端在65~70DB之间就能够
分配器的各个口根柢都是等电平的输出的。

而分支器的输出必定有一个是主口，别外的就叫分支口，主口的输出电平会比分支口高许多，比方类型是208的这个的分支口就要衰减8db主口是
4db。

各个纷歧样的公司出产的商品的命名求规矩是纷歧样的。

分配器一个输入为in，输出悉数都是out，out有两个以上；
分支器一个输入为in，主输出为out，分支为br或tap，out只需一个。

我首要是看类型，比方：204、306、408，这些都是分配器，看榜首个数，别离是2、3、4，这都阐明是2分配、3分配和4分配，基地的是0，是说没有分支，毕竟的数别离是4、6、8则别离是衰减，也就别离为4db、6db和8db，因为我好长时刻没有搞了，也记住不清了，好象是，假定in的值为80db的话，那么接一个204的话，则两个出口都为76db，要是408的话，就能够有4个出口，每个出口都有72db。

但分支通常中的0为1，也即是说是214、316、418，正本也简略，也即是和上面的分配器相同，仅仅多了一个直接输出的一路，但我记住好象衰减通常是2db。

如上面的条件，假定是接418的话，则，可输出4路72db的，和1路78db的，这时可在这个78db的出口上接一个306，则又可输出3个72db的。

说的或许不对，但大约就这个意思。

光路损耗理论计算公式EPON光路是否合格，是否满足传输需要只有一条规则，实际工程结束后，所有ONU接收侧的光功率在-8dBm到-23dBm之间。

一般不能光纤直接接ONU，需要添加分光器或衰减器，避免ONU接收的光强度超过ONU光接收饱和光功率－3dBm;ONU接收侧光功率＝OLT发射光功率- 光路损耗光路损耗=所有分光器插损值之和+光纤长度（KM）*0.4+熔纤点数目*0.1+法兰盘个数*0.2 分光器插损可参考前面的分光器规格。

OLT 发射光功率参考下面表格：5.5光通路衰减核算ODN的光功率衰减与OBD的分路比、活动连接数量、光缆线路长度等有关，设计时必须控制ODN中最大的衰减值，使其符合系统设备OLT和ONU PON口的光功率要求。

对于EPON 系统，企业标准要求光接口必须支持1000BASE-PX20（不采用1000BASE-PX10）。

考虑1dB 的光通道代价，1000BASE-PX20 的PON 口R-S 点允许衰耗范围如下：上行（ONU-OLT，1310nm）：0~25dB。

下行（OLT-ONU，1490nm）：0~25dB。

ODN光通道衰减所允许的衰减定义为S/R和R/S参考点之间的光衰减，以dB表示。

包括光纤、光分路器、光活动连接器、光纤熔接接头所引入的衰减总和。

图1－1为ODN光通道模型。

核算公式：ODN 光链路衰减= (dB) ODN 光链路衰减+Mc ≤ 系统允许的衰减公式中： ：为光通道全程n 段光纤衰减总和；：为m 个光活动连接器插入衰减总和； ：为f 个光纤熔接接头衰减总和；光分纤箱S/RR/S图1－2 ODN 光通道模型∑=mi Ki 1∑=pi Mi 1∑=ni Li1∑∑∑∑====+++hi ni pi mi FiMi Ki Li 1111：为h 个光分路器插入衰减总和；Mc ：光纤富余度本方案中，ODN 的部署基本相同，核算光衰减值时主要考虑光分路器的类型和ODN 的距离。

根据标书的不同情况计算衰耗。

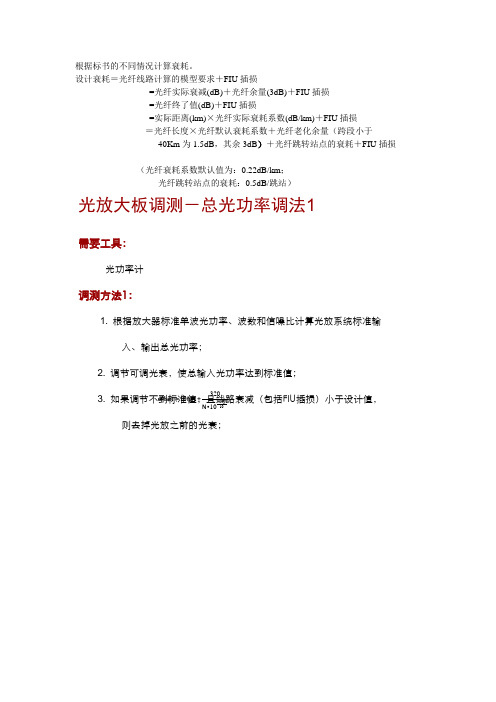

设计衰耗＝光纤线路计算的模型要求＋FIU 插损
=光纤实际衰减(dB)＋光纤余量(3dB)＋FIU 插损
=光纤终了值(dB)＋FIU 插损
=实际距离(km)×光纤实际衰耗系数(dB/km)＋FIU 插损
＝光纤长度×光纤默认衰耗系数＋光纤老化余量（跨段小于
40Km 为1.5dB ，其余3dB ）＋光纤跳转站点的衰耗＋FIU 插损
（光纤衰耗系数默认值为：0.22dB/km ；
光纤跳转站点的衰耗：0.5dB/跳站）
光放大板调测－总光功率调法1
需要工具：
光功率计
调测方法1：
1. 根据放大器标准单波光功率、波数和信噪比计算光放系统标准输 入、输出总光功率；
2. 调节可调光衰，使总输入光功率达到标准值；
3. 如果调节不到标准值，且线路衰减（包括FIU 插损）小于设计值， 则去掉光放之前的光衰； )
•N +lg(=offset OSNR 1010320
110。

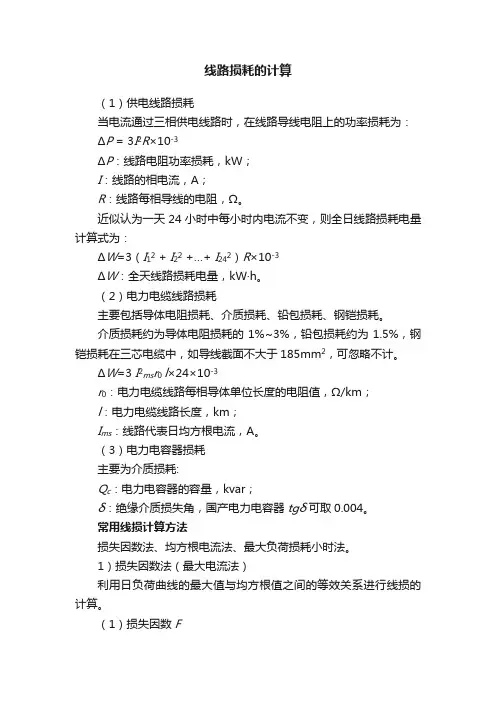

线路损耗的计算（1）供电线路损耗当电流通过三相供电线路时，在线路导线电阻上的功率损耗为：ΔP = 3I2R×10-3ΔP：线路电阻功率损耗，kW；I：线路的相电流，A；R：线路每相导线的电阻，Ω。

近似认为一天24小时中每小时内电流不变，则全日线路损耗电量计算式为：ΔW=3（I12 + I22+…+ I242）R×10-3ΔW：全天线路损耗电量，kW·h。

（2）电力电缆线路损耗主要包括导体电阻损耗、介质损耗、铅包损耗、钢铠损耗。

介质损耗约为导体电阻损耗的1%~3%，铅包损耗约为1.5%，钢铠损耗在三芯电缆中，如导线截面不大于185mm2，可忽略不计。

ΔW=3 I2ms r0 l×24×10-3r0：电力电缆线路每相导体单位长度的电阻值，Ω/km；l：电力电缆线路长度，km；I ms：线路代表日均方根电流，A。

（3）电力电容器损耗主要为介质损耗:Q c：电力电容器的容量，kvar；δ：绝缘介质损失角，国产电力电容器tgδ可取0.004。

常用线损计算方法损失因数法、均方根电流法、最大负荷损耗小时法。

1）损失因数法（最大电流法）利用日负荷曲线的最大值与均方根值之间的等效关系进行线损的计算。

（1）损失因数F为线损计算时段内的平均功率损失ΔP a v与最大负荷功率损失Δ P max之比。

1）对一般电网：F=0.3f+0.7f 22）对供电输电网： F=0.083f+ 1. 036 f 2– 0.12f 3f：负荷率；P av：平均负荷；P max：最大负荷。

(2)T时段的线损值通过损失因数，可采用最大负荷时的功率损失计算时段T内的线损耗值。

计算式为：ΔW=ΔP max FTΔP max：最大负荷功率损失；F：损失因数；例：如图示为10kv配电线路，若b、c点负荷的功率因数为0.8，负荷率f为0.5，求年电能损失。

解：ab段线路的最大电流为：I abmax=(200+100) ×0.8=240Abc段线路的最大电流I bcmax=100A，则：ΔP max=(3I abmax2R1+3I bcmax2R2) ×10-3=435.6kw若F=0.3f+0.7f2，则：F=0.325，ΔW= P max FT=1240153.2kw·h 2）均方根电流法指线路中流过均方根电流所消耗的电能，相当于实际负荷在同一时期内消耗的电能。

差分线衰减器计算差分线衰减器是一种广泛应用于高频电路中的被动元件，它用于减小信号的幅度，并提高信号的匹配性能。

差分线衰减器通常由两条相等的传输线和一对串联的可调节电容来组成。

在本文中，我们将详细介绍差分线衰减器的原理、设计方法以及计算步骤。

1.差分线衰减器的原理：差分线衰减器的原理基于传输线上的信号反射和干涉效应。

当一个信号通过差分线衰减器时，它将在传输线上行进，并在负载端产生一个反射信号。

通过调节串联电容的值，可以改变传输线和负载之间的匹配性能，从而实现信号的衰减。

2.差分线衰减器的设计方法：（1）确定传输线的特性阻抗：传输线的特性阻抗决定了传输线的参数，例如内部电感和内部电容。

差分线衰减器中两条传输线的特性阻抗应该相等，并匹配信号源和负载的特性阻抗。

（2）计算串联电容的值：串联电容通过改变信号的传输线和负载之间的匹配性能来实现信号的衰减。

计算串联电容的值需要先确定所需的衰减量和信号频率，然后使用传输线的特性阻抗来计算电容的值。

常用的计算公式如下：C=(-1)/(2*π*f*Z)其中，C是串联电容的值，f是信号频率，Z是传输线的特性阻抗。

（3）验证设计的性能：设计好差分线衰减器后，需要使用仿真软件或者实验来验证设计的性能。

通过输入不同频率和幅度的信号，观察输出信号的衰减量和相位延迟，以及传输线和负载的匹配性能是否满足要求。

3.差分线衰减器的计算步骤：（1）确定所需的衰减量和信号频率。

（2）选择传输线的特性阻抗，并计算串联电容的值。

（3）验证设计的性能，如果不满足要求，可以调整传输线的特性阻抗或者改变串联电容的值。

（4）优化设计，使差分线衰减器尽可能满足要求的衰减量和相位延迟。

4.差分线衰减器的应用：总之，差分线衰减器是一种常用的被动元件，用于减小信号的幅度和提高信号的匹配性能。

设计差分线衰减器需要确定传输线的特性阻抗、计算串联电容的值，并通过验证设计的性能来优化。

差分线衰减器在高速通信和射频电路中有着广泛的应用。

光分路器的损耗计算光分路器是指将输入光信号分成两个或多个输出光信号的光学器件。

在光通信系统中，光分路器常常用于将光信号在不同的路径上进行传输和分配。

1.器件本身损耗：光分路器在光信号传输过程中会有一定的光能量损耗，这是由于光信号在通过光分路器的过程中发生了散射、吸收等过程造成的。

这部分损耗通常是固定的，可以通过器件的设计和优化来控制。

2.接口损耗：光分路器通常是通过光纤与其他光器件或设备连接在一起的，这些连接接口会引入光信号的插入损耗。

插入损耗通常由连接器，适配器和接口间的光信号耦合引起，实际情况需要根据系统需要来选择合适的连接件。

3.分光比损耗：在光分路器中，将输入光信号分成多个输出光信号，每个输出光信号的能量分配比例都是有限的。

这就意味着每个输出光信号的能量都小于输入光信号的能量，因此分光比损耗也是一种损耗。

分光比损耗可以通过分光比和分光器的设计参数来控制。

计算光分路器的损耗需要考虑以上几个方面的损耗，并进行累加计算。

例如，当光分路器的器件本身损耗为0.5dB，接口损耗为0.2dB，分光比损耗为1dB时，总的损耗为0.5dB+0.2dB+1dB=1.7dB。

需要注意的是，光分路器的损耗可能会受到一些因素的影响，例如光信号的波长，温度和光分路器的工作状态等。

因此，在实际应用中，需要根据具体的系统要求来选择合适的光分路器，并根据实际情况进行损耗的计算和优化。

总结起来，光分路器的损耗是一个重要的性能指标，影响着光通信系统的传输质量和效率。

通过合理的设计和优化，可以减小光分路器的损耗，提高系统的性能。

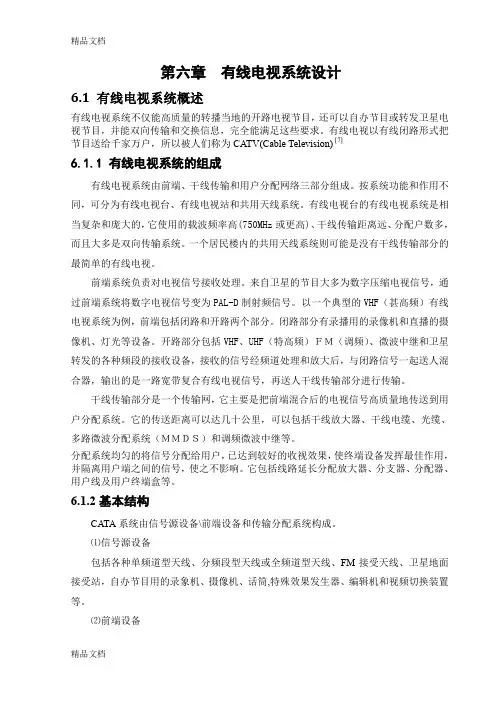

第六章有线电视系统设计6.1有线电视系统概述有线电视系统不仅能高质量的转播当地的开路电视节目，还可以自办节目或转发卫星电视节目，并能双向传输和交换信息，完全能满足这些要求。

有线电视以有线闭路形式把节目送给千家万户，所以被人们称为CATV(Cable Television) [7]6.1.1 有线电视系统的组成有线电视系统由前端、干线传输和用户分配网络三部分组成。

按系统功能和作用不同，可分为有线电视台、有线电视站和共用天线系统。

有线电视台的有线电视系统是相当复杂和庞大的，它使用的载波频率高(750MHz或更高)、干线传输距离远、分配户数多，而且大多是双向传输系统。

一个居民楼内的共用天线系统则可能是没有干线传输部分的最简单的有线电视。

前端系统负责对电视信号接收处理。

来自卫星的节目大多为数字压缩电视信号，通过前端系统将数字电视信号变为PAL-D制射频信号。

以一个典型的VHF（甚高频）有线电视系统为例，前端包括闭路和开路两个部分。

闭路部分有录播用的录像机和直播的摄像机、灯光等设备。

开路部分包括VHF、UHF（特高频）ＦＭ（调频）、微波中继和卫星转发的各种频段的接收设备，接收的信号经频道处理和放大后，与闭路信号一起送人混合器，输出的是一路宽带复合有线电视信号，再送人干线传输部分进行传输。

干线传输部分是一个传输网，它主要是把前端混合后的电视信号高质量地传送到用户分配系统。

它的传送距离可以达几十公里，可以包括干线放大器、干线电缆、光缆、多路微波分配系统（ＭＭＤＳ）和调频微波中继等。

分配系统均匀的将信号分配给用户，已达到较好的收视效果，使终端设备发挥最佳作用，并隔离用户端之间的信号，使之不影响。

它包括线路延长分配放大器、分支器、分配器、用户线及用户终端盒等。

6.1.2基本结构CATA系统由信号源设备\前端设备和传输分配系统构成。

⑴信号源设备包括各种单频道型天线、分频段型天线或全频道型天线、FM接受天线、卫星地面接受站，自办节目用的录象机、摄像机、话筒,特殊效果发生器、编辑机和视频切换装置等。

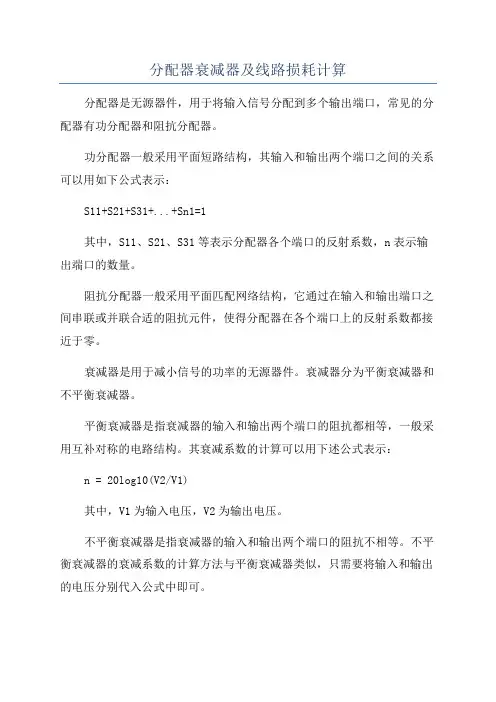

分配器衰减器及线路损耗计算
分配器是无源器件，用于将输入信号分配到多个输出端口，常见的分配器有功分配器和阻抗分配器。

功分配器一般采用平面短路结构，其输入和输出两个端口之间的关系可以用如下公式表示：
S11+S21+S31+...+Sn1=1
其中，S11、S21、S31等表示分配器各个端口的反射系数，n表示输出端口的数量。

阻抗分配器一般采用平面匹配网络结构，它通过在输入和输出端口之间串联或并联合适的阻抗元件，使得分配器在各个端口上的反射系数都接近于零。

衰减器是用于减小信号的功率的无源器件。

衰减器分为平衡衰减器和不平衡衰减器。

平衡衰减器是指衰减器的输入和输出两个端口的阻抗都相等，一般采用互补对称的电路结构。

其衰减系数的计算可以用下述公式表示：n = 20log10(V2/V1)
其中，V1为输入电压，V2为输出电压。

不平衡衰减器是指衰减器的输入和输出两个端口的阻抗不相等。

不平衡衰减器的衰减系数的计算方法与平衡衰减器类似，只需要将输入和输出的电压分别代入公式中即可。

在进行衰减器和分配器的计算时，还需要考虑线路本身的损耗。

线路损耗是指在信号传输过程中由于材料和结构的各种因素引起的功率损耗。

线路损耗的计算可以用下述公式表示：
L = 20log10(Vi/V0)
其中，Vi为输入电压，V0为输出电压，L为线路损耗。

在实际应用中，可以根据具体的衰减量和分配比进行衰减器和分配器的选择和设计。

同时，还需要注意衰减器和分配器的工作频率范围、插入损耗、相位平衡等指标，以确保其在实际应用中的性能符合要求。
