网络图绘制规则及方法

网络图绘制方法网络图绘制方法，是指绘制网络拓扑图或流程图等网络图形的方法，是网络工程师和IT技术人员必不可少的基础技能之一。

本文将针对网络图绘制方法进行详细介绍，主要包括网络图的分类、绘制工具的选择、绘制步骤、绘制注意事项以及常见问题解决方法等方面的内容。

一、网络图的分类网络图按照用途和形式可分为多种类型，如拓扑图、流程图、时序图、系统结构图等。

其中，拓扑图是最常见和重要的网络图形之一，是指表达网络结构和连接关系的图形。

网络拓扑图主要包括三种类型：总体拓扑图、区域拓扑图、细节拓扑图。

总体拓扑图主要表达整个网络的物理结构和主要设备之间的逻辑连接关系，通常用于整体的规划、设计和配置。

区域拓扑图是指按照网络的分区或功能进行划分，表达局部网络的结构和设备之间的连接关系，通常用于细化网络规划和故障诊断。

细节拓扑图是指针对具体的设备或连接进行详细的展示和描述，通常用于问题的定位和解决。

二、绘制工具的选择网络图的绘制通常需要借助于专业的绘图工具，如Visio、PPT、CAD等。

其中，Visio是最常用和最受欢迎的网络图绘制工具之一，它具有简单易用、功能丰富、支持多种格式输出等特点。

PPT和CAD也是常用的绘图工具，它们分别具有动态演示和三维建模的优势。

当然，还有一些开源的绘图工具可供选择，如DIA、Grafana等，它们免费并且功能不弱，但需要一定的学习成本。

三、绘制步骤下面按照总体拓扑图为例，介绍网络图绘制的步骤：1、确定绘制对象和边界范围：首先要确定绘制对象，即网络中的设备、机房、区域等，然后确定边界范围，即绘制的总体范围，一般以网络的核心层为中心，向外扩展。

2、绘制基础框架和连接线：根据边界范围，绘制基础布局框架，并连接主要设备之间的连接线。

要注意设备之间的物理距离和逻辑连接关系，选择不同的连接线类型和端口标识。

3、添加设备节点和属性：在绘制好的基础框架上，添加设备节点，包括路由器、交换机、防火墙、服务器等，然后添加设备的基本属性，如名称、IP地址、类型、状态等。

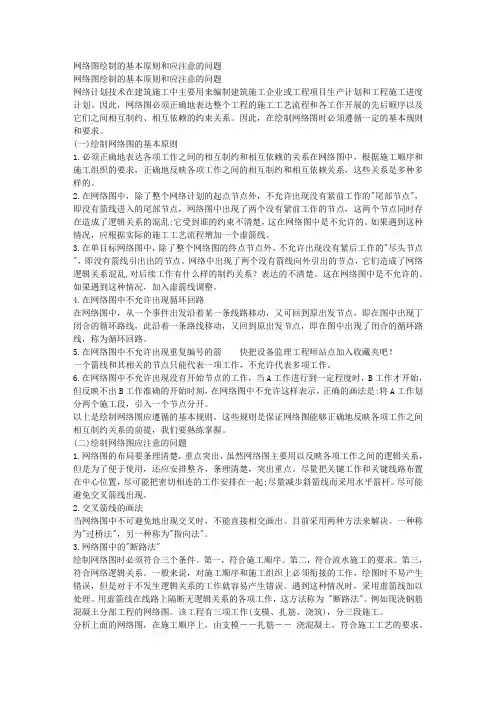

网络图绘制的基本原则和应注意的问题网络图绘制的基本原则和应注意的问题网络计划技术在建筑施工中主要用来编制建筑施工企业或工程项目生产计划和工程施工进度计划。

因此，网络图必须正确地表达整个工程的施工工艺流程和各工作开展的先后顺序以及它们之间相互制约、相互依赖的约束关系。

因此，在绘制网络图时必须遵循一定的基本规则和要求。

(一)绘制网络图的基本原则1.必须正确地表达各项工作之间的相互制约和相互依赖的关系在网络图中，根据施工顺序和施工组织的要求，正确地反映各项工作之间的相互制约和相互依赖关系，这些关系是多种多样的。

2.在网络图中，除了整个网络计划的起点节点外，不允许出现没有紧前工作的"尾部节点"，即没有箭线进入的尾部节点，网络图中出现了两个没有紧前工作的节点，这两个节点同时存在造成了逻辑关系的混乱:它受到谁的约束不清楚，这在网络图中是不允许的。

如果遇到这种情况，应根据实际的施工工艺流程增加一个虚箭线。

3.在单目标网络图中，除了整个网络图的终点节点外，不允许出现没有紧后工作的"尽头节点"，即没有箭线引出出的节点。

网络中出现了两个没有箭线向外引出的节点，它们造成了网络逻辑关系混乱,对后续工作有什么样的制约关系？表达的不清楚。

这在网络图中是不允许的。

如果遇到这种情况，加入虚箭线调整。

4.在网络图中不允许出现循环回路在网络图中，从一个事件出发沿着某一条线路移动，又可回到原出发节点，即在图中出现丁闭合的循环路线，此沿着一条路线移动，又回到原出发节点，即在图中出现了闭合的循环路线，称为循环回路。

5.在网络图中不允许出现重复编号的箭快把设备监理工程师站点加入收藏夹吧！一个箭线和其相关的节点只能代表一项工作，不允许代表多项工作。

6.在网络图中不允许出现没有开始节点的工作，当A工作进行到一定程度时，B工作才开始，但反映不出B工作准确的开始时刻，在网络图中不允许这样表示。

正确的画法是:将A工作划分两个施工段，引入一个节点分开。

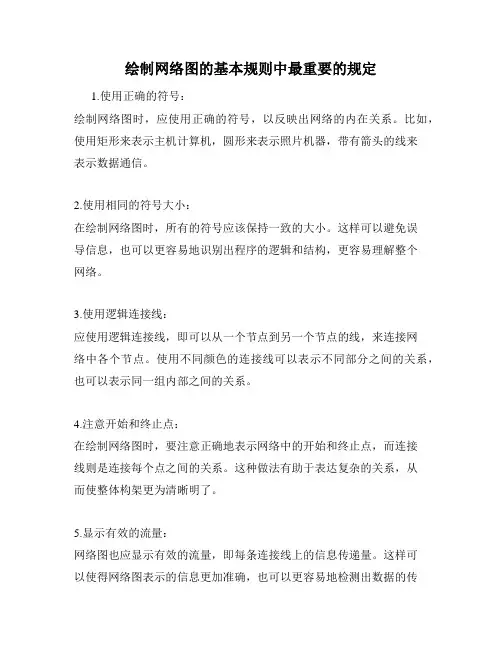

绘制网络图的基本规则中最重要的规定
1.使用正确的符号：
绘制网络图时，应使用正确的符号，以反映出网络的内在关系。

比如，使用矩形来表示主机计算机，圆形来表示照片机器，带有箭头的线来
表示数据通信。

2.使用相同的符号大小：
在绘制网络图时，所有的符号应该保持一致的大小。

这样可以避免误
导信息，也可以更容易地识别出程序的逻辑和结构，更容易理解整个
网络。

3.使用逻辑连接线：
应使用逻辑连接线，即可以从一个节点到另一个节点的线，来连接网
络中各个节点。

使用不同颜色的连接线可以表示不同部分之间的关系，也可以表示同一组内部之间的关系。

4.注意开始和终止点：
在绘制网络图时，要注意正确地表示网络中的开始和终止点，而连接
线则是连接每个点之间的关系。

这种做法有助于表达复杂的关系，从
而使整体构架更为清晰明了。

5.显示有效的流量：
网络图也应显示有效的流量，即每条连接线上的信息传递量。

这样可
以使得网络图表示的信息更加准确，也可以更容易地检测出数据的传
输延时或者网络通信的瓶颈所在。

6.使用清晰的文本：
网络图中使用的文本是用来标注各个节点的信息，也是用于增加网络图的可读性和理解性的。

因此，使用清晰、易读的文本关键语句，而不是紧密配合的蒙太奇文本内容，是让其他人更容易理解网络图的关键。

7.使用工具箱：
现在的计算机绘图软件通常都提供了类似于工具箱这样的功能，可以快捷地绘制出网络图所需的各种形状和文本，使得绘图者可以方便地完成一个网络图，不需要太多的技术细节。

CAD绘制网络图和流程图的技巧与方法CAD（计算机辅助设计）软件是一种常用于绘制和设计的工具，它在工程、建筑、制造和其他领域中广泛使用。

尤其在绘制网络图和流程图方面，CAD软件提供了丰富的功能和灵活的工具，使得绘制过程更加高效和精确。

本文将介绍CAD绘制网络图和流程图的一些常用技巧和方法。

首先，我们需要选择合适的CAD软件。

市面上有许多CAD软件可供选择，如AutoCAD、SolidWorks、SketchUp等。

选择软件时，需考虑软件的功能和用户友好性。

AutoCAD是一种功能强大且广泛使用的CAD软件，用于绘制二维和三维图形，并且拥有丰富的绘图工具和命令。

绘制网络图时，首先要构建合适的图层。

图层是CAD软件中用于分组和管理图形对象的一种组织方式。

我们可以为不同的网络组件和元素创建不同的图层，如主干线、分支线、节点等。

这样可以方便对网络进行编辑和修改。

接下来，要熟悉CAD软件的线条和连接工具。

CAD软件提供了多种绘制线条和连接元素的工具，如直线、多段线、弧线、虚线等。

我们可以使用这些工具创建网络的各个组成部分。

例如，使用直线工具绘制主干线，使用多段线工具绘制分支线，使用弧线工具绘制环路等。

连接工具可以帮助我们在绘制过程中将元素连接起来，形成完整的网络。

同时，利用CAD软件的图形编辑工具对网络图进行调整和修改也十分重要。

图形编辑工具可以帮助我们添加、删除、拉伸、移动和旋转图形对象。

例如，我们可以通过选择节点并使用拉伸工具将节点扩展为不同的形状或添加额外的连接线。

通过这些图形编辑工具，我们可以根据需要对网络图进行灵活的调整和优化。

在绘制流程图时，我们可以利用CAD软件提供的符号库。

符号库中包含了各种流程图元素的图形符号，如开始、结束、操作、判断等。

使用符号库中的符号可以省去自行绘制图形的步骤，大大提高了绘制流程图的效率。

我们只需从符号库中选择所需的符号并将其拖动到绘图区域中，然后使用连接工具将符号之间的关系连接起来即可。

一级建造师详细绘制双代号网络图方法一、双代号网络图的绘制规则1.必须正确表达逻辑关系。

（1）A、B两项工作依次进行。

（2）A、B、C三项工作同时开始（3）A、B、C三项工作同时结束（4）A、B、C三项工作，A完成后，B、C开始（5）A、B、C三项工作，A、B完成后C开始（6）A、B、C、D四项工作，A、B完成后，C、D开始（7）A、B、C、D四项工作，A完成后C开始，A、B完成后D开始（8）A、B、C、D、E五项工作，A、B完成后C开始，B、D完成后E开始（9）A、B、C、D、E五项工作,A、B、C完成后D开始，B、C完成后E开始（10）A、B两项工作分三个施工段，流水施工（11）A(挖土)、B（垫层）、C（基础）、D（回填土）四项工作分三个施工段，流水施工2.双代号网络图中，严禁出现循环线路。

3. 双代号网络图中，严禁出现带双向箭头或无箭头的连线。

4.当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，可采用母线法绘制。

5.绘制网络图时，箭线不宜交叉；当交叉不可避免时，可用过桥法或指向法。

6．双代号网络图中只有一个起始节点，只有一个终点节点。

7.双代号网络图中，严禁在箭线上引入或引出箭线。

8.双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。

9.网络图中，不允许出现编号相同的节点或工作。

10．箭线应以水平线为主，竖线和斜线为辅，不应画成曲线。

箭线宜保持自左向右的方向，不宜出现箭头指向左方的水平箭线或箭头偏向左方的斜向箭线。

11．正确应用虚箭线，力求减少不必要的虚箭线。

二、双代号网络图的绘制方法（二）绘图方法和技巧1.绘制没有紧前工作的工作，使它们具有相同的开始节点，即起始节点。

2.绘制没有紧后工作的工作，使它们具有相同的结束节点，即终点节点。

3.当所绘制的工作只有一个紧前工作时，将该工作直接画在其紧前工作的结束节点之后。

4．当所绘制的工作有多个紧前工作时，按以下四种情况分别考虑：（1）如果在其紧前工作中存在一项只作为本工作紧前工作的工作，则将本工作直接画在该紧前工作结束节点之后;（2）如果在其紧前工作中存在多项只作为本工作紧前工作的工作，先将这些紧前工作的结束节点合并，再从合并后的节点开始，画出本工作;（3）如果其所有紧前工作都同时作为其他工作的紧前工作，先将它们的完成节点合并后，再从合并后的节点开始，画出本工作;（4）如果不存在情况(1)、(2)、(3)，则将本工作箭线单独画在其紧前工作箭线之后的中部，然后用虚工作将紧前工作与本工作相连。

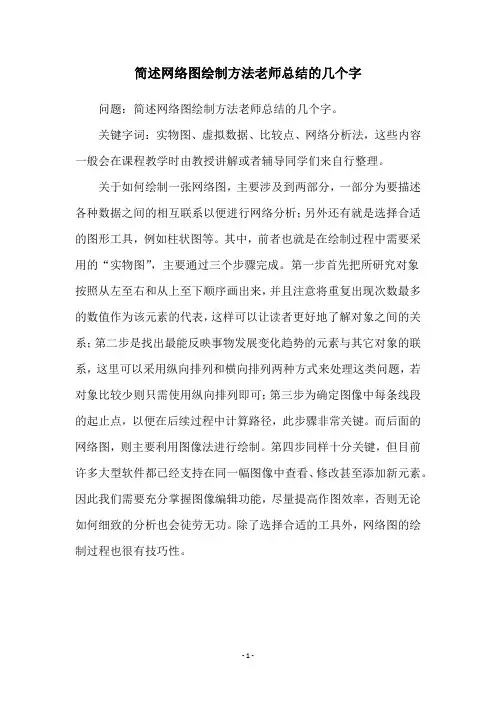

简述网络图绘制方法老师总结的几个字
问题：简述网络图绘制方法老师总结的几个字。

关键字词：实物图、虚拟数据、比较点、网络分析法，这些内容一般会在课程教学时由教授讲解或者辅导同学们来自行整理。

关于如何绘制一张网络图，主要涉及到两部分，一部分为要描述各种数据之间的相互联系以便进行网络分析；另外还有就是选择合适的图形工具，例如柱状图等。

其中，前者也就是在绘制过程中需要采用的“实物图”，主要通过三个步骤完成。

第一步首先把所研究对象
按照从左至右和从上至下顺序画出来，并且注意将重复出现次数最多的数值作为该元素的代表，这样可以让读者更好地了解对象之间的关系；第二步是找出最能反映事物发展变化趋势的元素与其它对象的联系，这里可以采用纵向排列和横向排列两种方式来处理这类问题，若对象比较少则只需使用纵向排列即可；第三步为确定图像中每条线段的起止点，以便在后续过程中计算路径，此步骤非常关键。

而后面的网络图，则主要利用图像法进行绘制。

第四步同样十分关键，但目前许多大型软件都已经支持在同一幅图像中查看、修改甚至添加新元素。

因此我们需要充分掌握图像编辑功能，尽量提高作图效率，否则无论如何细致的分析也会徒劳无功。

除了选择合适的工具外，网络图的绘制过程也很有技巧性。

- 1 -。

网络图的绘制规则和方法(2)绘图方法。

当已知每一项工作的紧前工作时，可按下述步骤绘制双代号网络图：1)绘制没有紧前工作的工作箭线，使它们具有相同的开始节点，以保证网络图只有一个起点节点。

2)依次绘制其它工作箭线。

这些工作箭线的绘制条件是其所有紧前工作箭线都已经绘制出来。

在绘制这些工作箭线时，应按下列原则进行：①当所要绘制的工作只有一项紧前工作时，则将该工作箭线直接画在其紧前工作箭线之后即可。

②当所要绘制的工作有多项紧前工作时，应按以下四种情况分别予以考虑：a. 对于所要绘制的工作(本工作)而言，如果在其紧前工作之中存在一项只作为本工作紧前工作的工作(即在紧前工作栏目中，该紧前工作只出现一次)，则应将本工作箭线直接画在该紧前工作箭线之后，然后用虚箭线将其它紧前工作箭线的箭头节点与本工作箭线的箭尾节点分别相连，以表达它们之间的逻辑关系。

b. 对于所要绘制的工作(本工作)而言，如果在其紧前工作之中存在多项只作为本工作紧前工作的工作，应先将这些紧前工作箭线的箭头节点合并，再从合并后的节点开始，画出本工作箭线，最后用虚箭线将其它紧前工作箭线的箭头节点与本工作箭线的箭尾节点分别相连，以表达它们之间的逻辑关系。

c. 对于所要绘制的工作(本工作)而言，如果不存在情况a.和情况b.时，应判断本工作的所有紧前工作是否都同时作为其它工作的紧前工作(即在紧前工作栏目中，这几项紧前工作是否均同时出现若干次)。

如果上述条件成立，应先将这些紧前工作箭线的箭头节点合并后，再从合并后的节点开始画出本工作箭线。

d. 对于所要绘制的工作(本工作)而言，如果既不存在情况a.和情况b.，也不存在情况c.时，则应将本工作箭线单独画在其紧前工作箭线之后的中部，然后用虚箭线将其各紧前工作箭线的箭头节点与本工作箭线的箭尾节点分别相连，以表达它们之间的逻辑关系。

3)当各项工作箭线都绘制出来之后，应合并那些没有紧后工作之工作箭线的箭头节点，以保证网络图只有一个终点节点(多目标网络计划除外)。

双代号网络图绘制规则双代号网络图是一种常用于项目管理的图表，它可以清晰地展现项目中的各个活动以及它们之间的关系。

在制作双代号网络图时，需要遵循一定的绘制规则，这样才能保证图表的准确性和可读性。

本文将详细介绍双代号网络图的绘制规则，以便读者可以更好地掌握如何制作该类型的图表。

双代号网络图绘制规则：一、确定活动：首先需要确定项目中的各个活动，并为它们起一个唯一的活动名称（Activity Name），这个名称应该简明扼要，能够清晰地表达活动的内容。

二、制定活动时间：在确定了各个活动之后，需要为它们制定一个活动时间（Activity Time），这个时间指的是完成这个活动所需的时间。

这个时间可以按照小时、天、周、月等为单位，不同单位的选择视情况而定。

三、确定活动先后顺序：活动之间存在着先后顺序，即有一些活动必须在另一些活动完成之后才能开始。

为了清晰地表述这种先后关系，需要在活动之间画出箭头，箭头的尾部表示前一个活动的完成时间，箭头的头部表示后一个活动的开始时间。

在制作双代号网络图时，箭头必须从左向右或从上向下绘制，严禁出现“折返箭头”或“交叉箭头”情况，这样会使得图表难以理解。

四、确定关键活动：关键活动指的是项目中必须按照计划完成的活动，如果这些活动没有按照计划完成，整个项目就会受到影响。

在双代号网络图中，关键活动应该用粗线条或其他特殊标识进行标注。

五、计算路径和时间：在确定了活动之间的先后顺序之后，可以开始计算整个项目的路径和时间。

路径指的是从项目开始到达项目完成所需的时间，而时间指的是完成项目所需的最短时间。

在计算路径和时间时，需要确定每个活动的最早开始时间（Early Start，ES）、最晚开始时间（Late Start，LS）、最早完成时间（Early Finish，EF）和最晚完成时间（Late Finish，LF）。

在双代号网络图中，这些时间可以用小字或其他特殊标识进行标注。

六、绘制网络图：在完成了上述规则之后，就可以开始绘制双代号网络图了。

网络图的绘制规则有哪些？
（1）网络图是有方向的，不允许出现回路。

（2）直接连接两个相邻节点之间的活动只能有一个。

（3）一个作业不能在两处出现。

（4）箭线首尾必有节点，不能从箭线中间引出另一条箭线。

（5）网络图必须只有一个网络始点和一个终点。

（6）各项活动之间的衔接必须按逻辑关系进行。

（7）工作或事件的字母代号或数字编号，在同一网络图中不允许重复使用，每条箭线箭头节点的编号（J）必须大于其箭尾节点的编号（I）。

（8）尽量避免箭线交叉（采用过桥法或指向处理法）。

（9）标注出各项工作的历时。

（注：在双代号网络图中，可以用虚箭线表示虚工作（虚活动），虚工作即不消耗时间，也不消耗资源，仅表时一种工作顺序的先后依赖关系。

虚箭线箭头指向的工作的开始要依赖于前一个工作的完成。

）。

网络图绘制技术一、网络计划技术基本概念（一）归纳与总结主要内容细化内容知识要点网络图网络图由节点和箭线组成，表示工作流程的有向、有序网状图形分为双代号和单代号两种虚工作虚工作既不消耗时间，也不消耗资源双代号网络图中，虚箭线表示虚工作单代号网络图中，虚工作只能出现在起点或终点节点处逻辑关系工艺关系生产性工作之间由工艺过程决定非生产性工作之间由工作程序决定组织关系因组织安排或(劳动力、原材料、施工机具等)调配需要具体表现紧前工作、紧后工作、平行工作、先行工作、后续工作线路、关键线路和关键工作线路定义及表示方法关键线路总持续时间最长的线路；不只一条；执行过程中会发生转移关键工作关键线路上的工作称为关键工作（二）、工作间逻辑关系术语图示。

二、网络图的绘制主要内容细化内容知识要点网络图的绘制双代号网络图绘制规则1. 按照已定的逻辑关系绘制2. 严禁出现循环回路三、网络计划时间参数的计算（一）、网络计划时间参数的概念（二）、双代号网络计划时间参数的计算双代号网络计划的时间参数既可以按工作计算，也可以按节点计算。

A．按工作计算法所谓按工作计算法，就是以网络计划中的工作为对象，直接计算各项工作的时间参数。

这些时间参数包括：工作的最早开始时间和最早完成时间、工作的最迟开始时间和最迟完成时间、工作的总时差和自由时差。

此外，还应计算网络计划的计算工期。

为了简化计算，网络计划时间参数中的开始时间和完成时间都应以时间单位的终了时刻为标准。

如第3天开始即是指第3天终了（下班）时刻开始，实际上是第4天上班时刻才开始；第5天完成即是指第5天终了（下班）时刻完成。

下面是按工作计算法计算时间参数的过程。

1．计算工作的最早开始时间和最早完成时间工作最早开始时间和最早完成时间的计算应从网络计划的起点节点开始，顺着箭线方向依次进行。

其计算步骤如下：（1）以网络计划起点节点为开始节点的工作，当未规定其最早开始时间时，其最早开始时间为零。

（2）工作的最早完成时间可利用公式（3—3）进行计算：EFi-J=ESi-j+Di—j 公式（3—3）（3）其他工作的最早开始时间应等于其紧前工作最早完成时间的最大值。
